장점

△-△ 결선에서 1대의 변압기 고장 시 2대로 3상 부하 전력공급가능

단점

설비 이용률 86.6% 저하

△결선에 비해 출력이 57.7% 저하

부하 상태에 따라 2차 단자전압 불평형

1상에 고장이 발생하면 전력공급불가

[유방부비충]

유온계

방압 안전 장치

부흐홀쯔 계전기

비율차동 계전기

충격압력 계전기

장점

소형, 경량화

난연성 우수

보수 점검 용이

단점

충격파 내전압이 낮다

가격이 고가

서지에 약하다

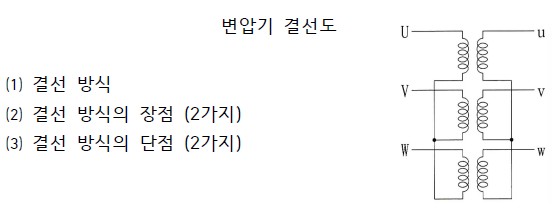

(1) Y-Y결선

(2) 상전압이 선간 전압보다 1/√3배여서 절연에 용이하다.

중성점 접지

(3) 제3고조파 통로가 없으므로 파형 왜곡

중성점 접지로 제3고조파 전류가 흘러 통신선 유도장해 발생 우려

원리: 변압기 본체 탱크 내에 발생하는 가스 또는 이에 따른 유류를 검출하여 변압기 내부고장 검출

설치위치: 변압기 본체와 콘서베이터 사이

유입 자냉식

유입 풍냉식

유입 수냉식

송유 자냉식

송유 풍냉식

송유 수냉식

① 전류

② 소내용

③ 35

전압, 전류, 전력

온도

[열정전전]

열동계전기

정지형 계전기

전동기용 퓨즈

전동기용 배선용차단기

[회직스]

회전계법

직류 밀리볼트계법

스트로보 스코프 법회직스]

회전계법

직류 밀리볼트계법

스트로보스코프법

(기전력의)

크기가 같을 것 무효순환전류

위상이 같을 것 동기화 전류

파형이 같을 것 고조파 무효순환전류

주파수가 같을 것 난조발생

전기요금 감소

전압강하 감소

전력손실 감소

설비 용량 여유분 증가

고압측에 설치

고압측과 부하측에 분산하여 설치

부하 말단에 분산하여 설치

무효전력을 제어함으로써 역률 개선하여 송전선 손실 경감 및 안정도 향상

송,수전단 전압이 일정하게 유지되도록 하는 조정 역할과 역률 개선에 의한 송전손실의 경감,

전력 시스템의 안정도 향상을 목적
