가스기사 필답 2019 3 해설 페이지
1번
1atm, 25'C의 상태에서 무게가 27.92g인 진공밸브에 건조공기가 유입되어 28.05g으로 되었고, 여기에 메탄과 에탄으로 이루어진 LP가스를 넣었을 때 28.14g이 되었다.
LP가스 성분에 해당하는 메탄과 에탄의 몰분율(%)을 구하시오.
(단, 공기의 평균 분자량은 29이다.)
메탄 몰분율: 71.5%
에탄 몰분율: 28.5%
-

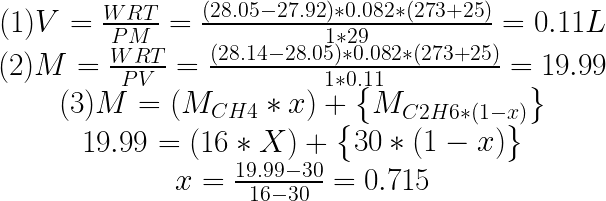

(1) 진공밸브 체적(L) 계산
(2) LP가스 분자량 계산
(3) 에탄 몰분율 계산
2번
액화산소용기에액화산소가 50kg 충전되어 있다. 이때 용기 외부에서 액화산소에 대하여 5kcal/h의 열량이 주어진다면 액화산소량이 1/2로 감소되는 데 걸리는 시간은 얼마인가?
(단, 산소의 증발잠열은 1600cal/mol 이다.)
250시간
-
1. 증발잠열
1600/32 = 50cal/g = 50kcal/kg
2. 걸리는 시간
[(50*1/2)*50] / 5 = 250시간
3번
아크용접부 발생하는 결함의 종류 4가지를 쓰시오
1. 오버랩
2. 언더컷
3. 기공
4. 피트
-
5. 슬래그 섞임
6. 스패터
7. 용입 불량
4번
2kgf/㎠۰a, 온도 25'C인 산소의 비중량(N/m3)을 계산하시오
24.79N/m3
-
밀도는 단위체적(V)당 질량(G)이고, 표준상태가 아니므로 SI단위 이상기체 상태방정식 PV=GRT를 이용해 계산.
-
N = kg*m/s2
5번
도시가스 배관의 부식을 방지하기 위하여 시공한 전기방식시설의 방식전위 측정 및 시설점검에 대한 내용 중 ( ) 안에 해당되는 것을 각각 쓰시오.
[보기]
전기방식시설의 ( 1 )은[는] 1년에 1회 이상 점검하며, 외부전원법에 따른 전기방시설의 ( 2 ), 정류기의 출력, 전압, 전류, 배선의 접속상태, 계기류 확인 및 배류법에 따른 전기방식시설의 ( 3 ), 배류기의 출력, 전압, 전류, 배선의 접속상태, 계기류 확인은 ( 4 ) 개월에 1회 이상 점검한다.
1. 관대지전위
2. 외부전원점 관대지전위
3. 배류점 관대지전위
4. 3
6번
자동제어계 특성 중 정특성과 동특성을 설명하시오
정특성: 시간에 관계없는 정적인 특성으로 입력과 출력이 안정되었을 때의 일정한 관계를 유지하는 성질
동특성: 시간적인 동작의 특성으로 입력을 변화시켰을 때 출력을 변화시키는 성질
7번
도시가스 제조 및 공급시설 중 가스홀더의 기능에 대하여 4가지를 쓰시오.
1. 가스수요의 시간적 변동에 대한 가스공급량 확보
2. 공급설비 일시적 중단에 대하여 어느 정도 공급량 확보
3. 공급가스의 성분 등 성질 균일화
4. 소비지역 근처에 설치하여 피크 시의 공급, 수송효과 얻음
8번
용접부에 대한 비파괴검사법 중 초음파탐상시험의 장점과 단점을 2가지씩 쓰시오
- 장점
1. 내부결함 검사 가능
2. 검사비용이 저렴
-단점
1. 결함 형태 불명확
2. 접촉매질 필요
-
기타 장/단점
- 장점
3. 용입부족 및 용입부의 결함을 검출할 수 있다
4. 검사 결과를 신속하게 알 수 있다
5. 이동성이 좋고, 검사자 및 주변인에 대한 장해가 없다
- 단점
3. 검출 능력은 결함과 초음파 빔의 방향에 따른 영향이 크다
4. 검사절차에 대한 검사자의 지식이 필요하다
5. 검사체의 내부 조직에 따른 영향을 받을 수 있다.
9번
금속재료에 대한 열처리는 일반적으로 4가지로 구별할 때 각각을 설명하시오
1. 담금질(quenching): 재료를 적당한 온도로 가열하여 물 등에 급속냉각 시키는 것으로 강도, 경도가 증가하며 소입이라 한다.
2. 불림(normalizing): 거친 결정조직을 미세화하여 조직을 균일하게 하고 조직의 변형을 제거하기 위하여 균일하게 가열한 후 공기 중에서 냉각하는 방법으로 소준이라고도 한다.
3. 풀림(annealing): 가공 중에 생긴 내부응력을 제거하거나 가공 경화된 재료를 연화시켜 상온가공을 용이하게 할 목적으로 노 중에서 가열하여 서서히 냉각시키는 방법으로 소둔이라고도 한다.
4. 뜨임(tempering): 담금질 또는 냉간가공된 재료의 내부응력을 제거하며 재료에 연성이나 인장강도를 부여하기 위하여 담금질 온도보다 낮은 온도에서 재가열한 후 공기 중에서 서랭시키는 방법으로 소려라고도 한다.
10번
펌프에서 발생하는 워터 해머링(water hammering)을 방지하는 방법 4가지를 쓰시오
1. 관내 유속을 낮게 한다
2. 압력조절용 탱크를 설치
3. 펌프에 플라이휠 설치
4. 밸브를 펌프 토출구 가까이 설치
-
워터해머링 (= 수격작용)
: 펌프에서 물을 압송하고 있을 때 펌프가 급히 멈춘 경우 관내의 유속이 급변하면 물에 심한 압력변화가 생기는 작용
11번
가스용 폴리에틸렌관(PE배관)은 온도가 40도 이상이 되는 장소에 설치하지 앟는 것이 원칙이지만 어떤 조치를 하면 온도가 40도 이상이 되는 장소에 설치할 수 있는가?
파이프 슬리브 등을 이용하여 단열조치한 경우
12번
염소는 건조한 상태에서는 강재에 대하여 부식성이 없으나, 수분이 존재하면 철을 심하게 부식시킨다.
수분 존재 시 철을 부식시키는 이유와 화학반응식을 쓰시오.
이유: 염소가 수분과 접촉 시 염산을 생성하여 이것이 철과 반응하여 염화제1철(FeCl2)을 생성하면서 부식이 발생한다.
화학반응식
Cl2 + H2O -> HCl + HClO
Fe + 2HCl -> FeCl2 + H2
13번
액화석유가스용 세이프티 커플링은 그 커플링의 안전성, 편리성 및 호환성을 확보하기 위하여 암커플링은 호스가 분리되었을 경우 ( 1 ) 에, 수커플링은 ( 2 )에 설치할 수 있는 구조로 한다.
( ) 안에 알맞은 위치를 쓰시오.
1. 자동차 충전구쪽
2. 충전기쪽
14번
도시가스 사업자가 가스공급시설에 대하여 정기적으로 받아야 하는 안전성평가 중 위험성인지를 평가할 때 선정하는 위험성 평가기법 12가지 중 4가지를 쓰시오.
1. 체크리스트 기법
2. 결함수분석기법
3. 사건수분석기법
4. 원인결과분석기법
-
5. 상대위험순위결정기법
6. 사고예상질문분석기법
7. 이상위험도분석기법
8. 작업자 실수분석기법
9. 예비위험분석기법
10. 공정위험분석기법
11. 위험과 운전분석기법
12. 1~11까지와 같은 수준 이상의 기술적 평가기법
-
영어로 써도 되는지는 모르겠는데 나오면 제가 써볼게요
(Checklist, FTA, ETA, FMECA, HAZOP 등등)
15번
[보기]에서 설명하는 싸이클 명칭을 쓰시오
[보기]
- 외연기관으로써 가솔린엔진보다 열 효율이 높고 소음, 진동이 적다
- 목재, 화석연료, 천연가스, 폐가스 등을 열우너으로 사용한다.
- 밀폐된 실린더 내에 열을 가해 팽창시키고, 냉각에 의해 압축을 하는 기관이다.
- 수소나 헬륨을 작동유체로 사용하며, 역사이클은 저온용 가스냉동기의 기본 사이클에 해당된다.
스털링 사이클
-
2개의 정온과정과 2개의 정적과정으로 이루어진 사이클로 외연기관의 이론적인 사이클이다.
