가스기사 필답 2018-3

    1번

    가스기사 필답 2018-3

    공기액화 분리장치의 폭발원인 4가지를 쓰시오

    1. 공기 취입구로부터 아세틸렌의 혼입

    2. 공기 중 질소화합물의 혼입

    3. 액체 공기 중에 오존의 흡입

    4. 압축기용 윤활유 분해에 따른 탄화수소 생성

    메모

    2번

    가스기사 필답 2018-3

    터보형 압축기에서 맥동과 진동이 발생하여 불안전 운전이 되는 서징(surging) 현상 방지법 4가지를 쓰시오

    1. 방출밸브 방법

    2. 베인 컨트롤 방법

    3. 회전수 변화 방법

    4. 우상이 없는 특성 방법


    -

    5. 교축밸브 기계 가까이 설치 방법


    -

    서징 발생 원인

    1. 토출 측 저항 증가

    2. 사용측 부하 급격한 감소

    메모

    3번

    가스기사 필답 2018-3

    가스미터 선정 시 고려할 사항 4가지를 쓰시오

    1. 사용가스 전용일 것

    2. 사용 최대유량에 적합할 것

    3. 사용 중 오차 변화 없을 것

    4. 유지관리 용이할 것


    -

    가스미터 구비 조건

    1. 내구성 클 것

    2. 구조가 간단할 것

    3. 압력손실 적을 것

    4. 기차 변동 작을 것

    5. 소형이며 계량용량 클 것

    메모

    4번

    가스기사 필답 2018-3

    도시가스용 압력조정기(정압기용 압력조정기)의 종류를 출구압력에 따라 3가지로 구분하고 출구압력을 쓰시오

    1. 중압: 0.1~100MPa 미만

    2. 준저압: 4~100kPa 미만

    3. 저압: 1~4kPa 미만

    메모

    5번

    가스기사 필답 2018-3

    독성가스 중 2중관으로 하여야 하는 독성가스 종류 8가지를 쓰시오

    1. 포스겐

    2. 황화수소

    3. 아황산가스

    4. 암모니아

    5. 염소

    6. 염화메탄

    7. 산화에틸렌

    8. 시안화수소

    메모

    6번

    가스기사 필답 2018-3

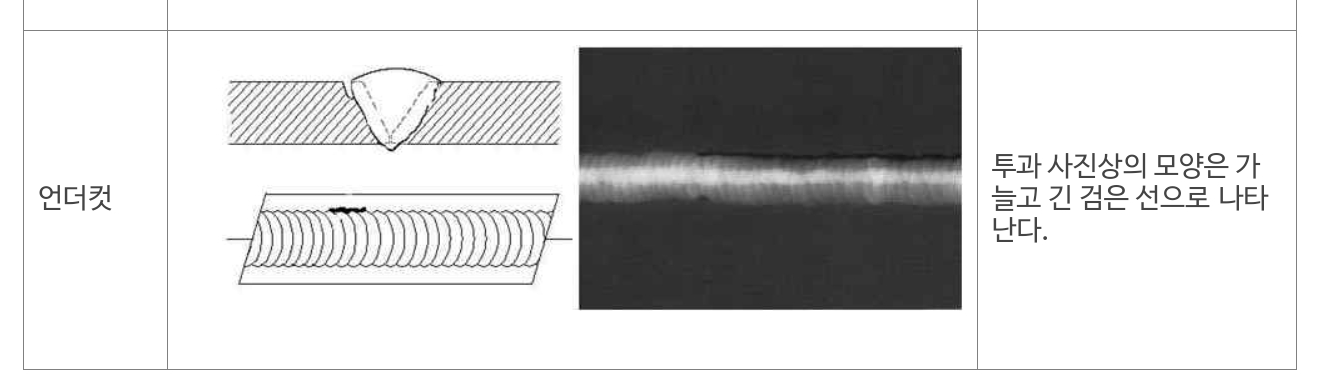

    제시해 주는 방사선투과검사 필름 상태와 같은 용저부 결함의 명칭을 쓰시오

    언더컷


    -

    첨부참조

    문제이미지
    메모

    7번

    가스기사 필답 2018-3

    저장설비에 설치되는 긴급차단장치의 동력원 종류 4가지를 쓰시오

    1. 액압

    2. 기압

    3. 전기

    4. 스프링식

    메모

    8번

    가스기사 필답 2018-3

    왕북 압축기에서 체적효율에 영향을 주는 요소 4가지를 쓰시오

    1. 톱 클리어런스

    2. 사이드 클리어런스

    3. 밸브 하중

    4. 누설


    -

    5. 압축기 불완전 냉각

    메모

    9번

    가스기사 필답 2018-3

    도시가스 제조 프로세스에서 원료의 송입법에 의한 분류 3가지를 쓰시오

    1. 배치식

    2. 연속식

    3. 사이클릭식


    -

    도시가스 제조 프로세스 분류

    1. 원료의 송입법에 의한 분류 : 3배연사

    - 배치식

    - 연속식

    - 사이클릭식


    2. 가열방식에 의한 분류: 부자외축

    - 부분연소식

    - 자열식

    - 외열식

    - 축열식

    메모

    10번

    가스기사 필답 2018-3

    도시가스 사용시설 배관 중 매립배관과 은폐배관을 비교 설명하시오

    매립배관은 건축물의 천장, 벽, 바닥 속에 설치되는 배고나으로서, 배관 주위에 콘크리트, 흙 등이 채워져 배관의 점검, 교체가 불가능한 배관을 말하며

    은폐배관은 건축물의 천장, 벽체, 바닥 등의 공간에 외부에서 배관이 보이지 않게 설치된 배관으로서, 배관의 점검, 교체 등이 가능한 배관을 말한다.

    메모

    11번

    가스기사 필답 2018-3

    관지름 400mm, 길이 20m인 강관을 외기온도가 -10℃인 상태에서 겨울철에 설치하였는데, 여름철에 직사광선을 받아 온도가 상승하여 40℃가 되었다.

    이때 배관에 작용하는 응력(kgf/cm2)을 계산하시오.

    (단, 배관의 선팽창계수 a=1.2*10-5/℃, 영률 e = 2.1*105kgf/cm2 이다.)


    126kgf/cm2


    -

    (1) 신축길이(cm) 계산

    (2) 응력(kgf/cm2)계산

    문제이미지
    메모

    12번

    가스기사 필답 2018-3

    증기운 폭발(UVCE)에 대하여 설명하시오

    대기 중에 대량의 가연성 가스나 인화성 액체가 유출 시 다량의 증기가 대기 중의 공기와 혼합하여 폭발성의 증기운을 형성하고 이때 착화원에 의해 화구를 형성하여 폭발하는 형태를 말한다.

    메모

    13번

    가스기사 필답 2018-3

    LPG 수송 방법 중 용기에 의한 방법과 탱크로리에 의한 방법의 특징(장단점)을 각각 4가지 쓰시오

    - 용기에 의한 방법

    1. 소량 수송 편리

    2. 수송비 많이 소요

    3. 용기 취급 부주의로 인한 사고 위험

    4. 용기 자체를 저장설비로 이용


    - 탱크로리에 의한 방법

    1. 장거리, 단거리 모두 적합

    2. 용기에 비해 다량수송 가능

    3. 자동차에 고정된 탱크가 설치되어 있어야 한다

    4. 철도 전용선과 같은 특별한 설비가 필요하지 않다

    메모

    14번

    가스기사 필답 2018-3

    LPG 저장설비에 따른 충전량은 내용적의 몇%까지 가능한지 쓰시오


    1. 용기

    2. 소형저장탱크

    3. 저장탱크

    1. 85

    2. 85

    3. 90

    메모

    15번

    가스기사 필답 2018-3

    A지점과 B지점 사이의 거리가 800m인 곳에 횡으로 설치된 안지름 200mm 배관에 비중이 0.65인 도시가스를 A짖머에 압력 200mmH2O로 시간당 500m3로 공급할 때 B지점에서의 유출압력(mmH2O)을 계산하시오.

    (단, 폴의 정수 K는 0.7, B지점은 A지점보다 20m 높은 곳이다.)

    126.14m


    -

    포기문제라 식 생략
