1번
축전지를 방전 상태에서 오랫동안 방치하면 극판의 황산납이 회백색으로 변하고 내부저항이 증가하여 충전 시 전해액의 온도가 상승하고 전지의 수명이 단축되는 현상을 적으시오.
설페이션 현상
2번
부동충전방식에 대해 간단히 설명하시오.
충전기가 축전지의 자가 방전을 보충하고 부하로 전력 공급. 일시적으로 부하로 전력 공급이 어려울 때 축전지에서 부하로 전력 공급
3번
고압 및 특고압측 송전선로에서 피뢰기를 시설해야 하는 곳 4개소
변·발전소 또는 이에 준하는 장소의 가공전선 인입구 및 인출구
특고압 가공전선로에 접속하는 배전용 변압기의 고압측 및 특고압측
고압 및 특고압 가공전선로로부터 공급받는 수용장소의 인입구
가공전선로와 지중전선로가 접속되는 곳
4번
변압기의 철심과 권선에서 발생하는 열에 의한 온도 상승을 냉각하기 위한 방식 종류 5가지 쓰시오.
유입 자냉식
유입 풍냉식
유입 수냉식
송유 자냉식
송유 풍냉식
송유 수냉식
건식 자냉식
건식 풍냉식

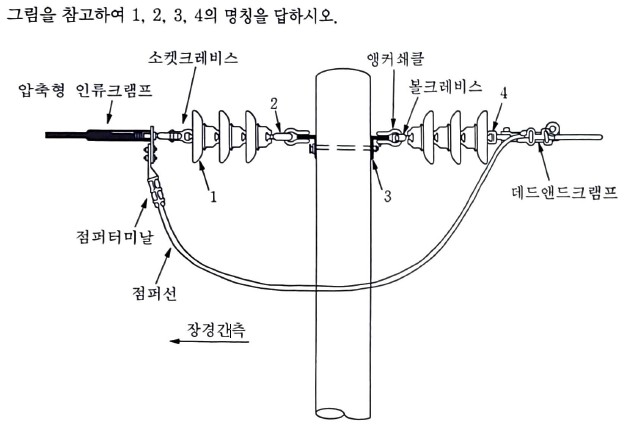

5번
1: 현수애자
2: 볼아이
3: ㄱ형 완철
4: 소켓아이
6번
변압기 병렬운전 조합이 불가능한 결선 2가지를 쓰시오. (단, △, Y만 포함할 것)
△-△ 와 △-Y
△-△ 와 Y-△
Y-Y 와 Y-△
Y-Y 와 △-Y
7번
(1) 등전위가 형성되도록 특고압, 고압, 저압을 통합하여 접지하는 방식의 명칭은?
(2) 통합 접지 방식에서 사람이 통상적으로 서 있거나 움직일 수 있는 바닥면상의 어떤 점에서라도 보조장치의 도움 없이 손을 뻗어서 접촉이 가능한 접근구역의 동시 접근 허용 거리는 몇 m 이하인가?
(1) 공통접지
(2) 2.5m

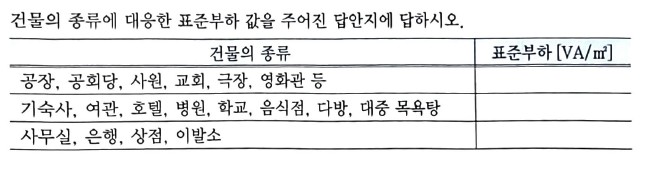

8번
10
20
30

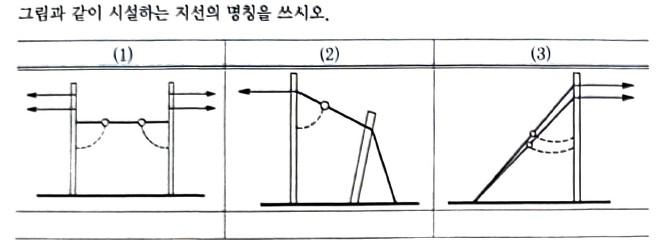

9번
1: 공동지선
2: 수평지선
3: Y지선
10번
△-△ 결선의 특징
장점 [3V 대전]
-제 3고조파가 △결선내로 순환 하기 때문에 파형 왜곡없다.
-1대 고장 시 나머지 2대로 V결선 사용 가능
-상전류가 선전류의 1/√3 배라서 대전류 적합
-통신 유도 장해 적다.
단점 [중보권]
-중성점 접지 없어서 지락전류 검출 어렵다.
-보호계전기 동작 불확실
-권수비가 다른 변압기를 결선하면 순환전류 흐른다.
11번
변압기 3상 결선 방법 중 중성점 접지를 할 수 없고,
1상에 고장이 발생하면 V결선으로 할 수 있는 결선 방법은?
△-△ 결선
12번
수변전 설비에서 주요 기기의 보수점검을 하려고 한다.
설치된 변압기가 유입변압기일 경우 이 변압기의 주요 보수점검 사항 5가지
[외부 절권탭]
외관 점검
부싱 점검
절연유 점검
권선의 절연저항 측정
탭전환 장치 내부 점검
13번
변압기에 전원을 처음 인가 할 때 발생하는 소음의 주된 발생 원인
볼트 조임 불량
변압기의 전원전압이 정격전압보다 높은 경우
변전실 내 공진현상
철심의 찌그러짐
14번
주상 변압기 설치 전 절연유 상태의 점검을 무엇을 확인하여야 하는가?
절연유 불량 여부와 함내 표시된 유면 위치확인
15번
뱅크의 용어 정의
콘덴서나 전력용 변압기의 결선상의 단위
