7. 차단기/퓨즈/개폐기1 해설 페이지
CB의 기능을 쓰시오.
부하전류 개폐 및 고장전류 차단
차단기 "동작책무"란?
차단기에 1~2회 이상의 투입
차단동작 일정시간 간격을 두는것
[차차]

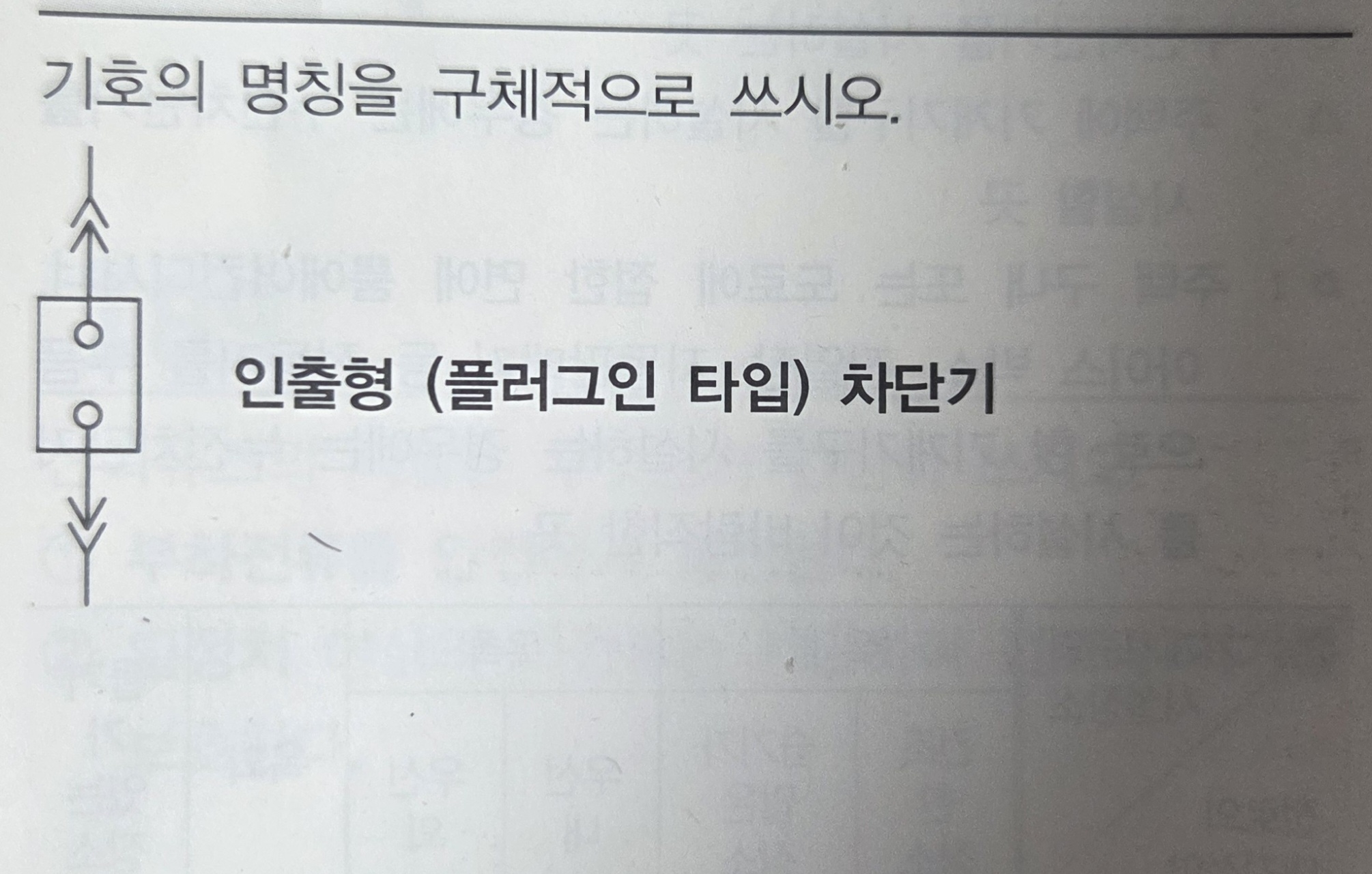

다음 차단기 약호를 보호 명칭 쓰시오.
OCB
GCB
ABB
MBB
유입차단기
가스차단기
공기차단기
자기차단기
ACB의 우리말 명칭 쓰시오.
기중차단기
VCB의 특징 3가지
차단성능 우수
유지보수 용이
수명이 길다
[차유수]
GCB 내에 사용되는 가스의 명칭
SF6

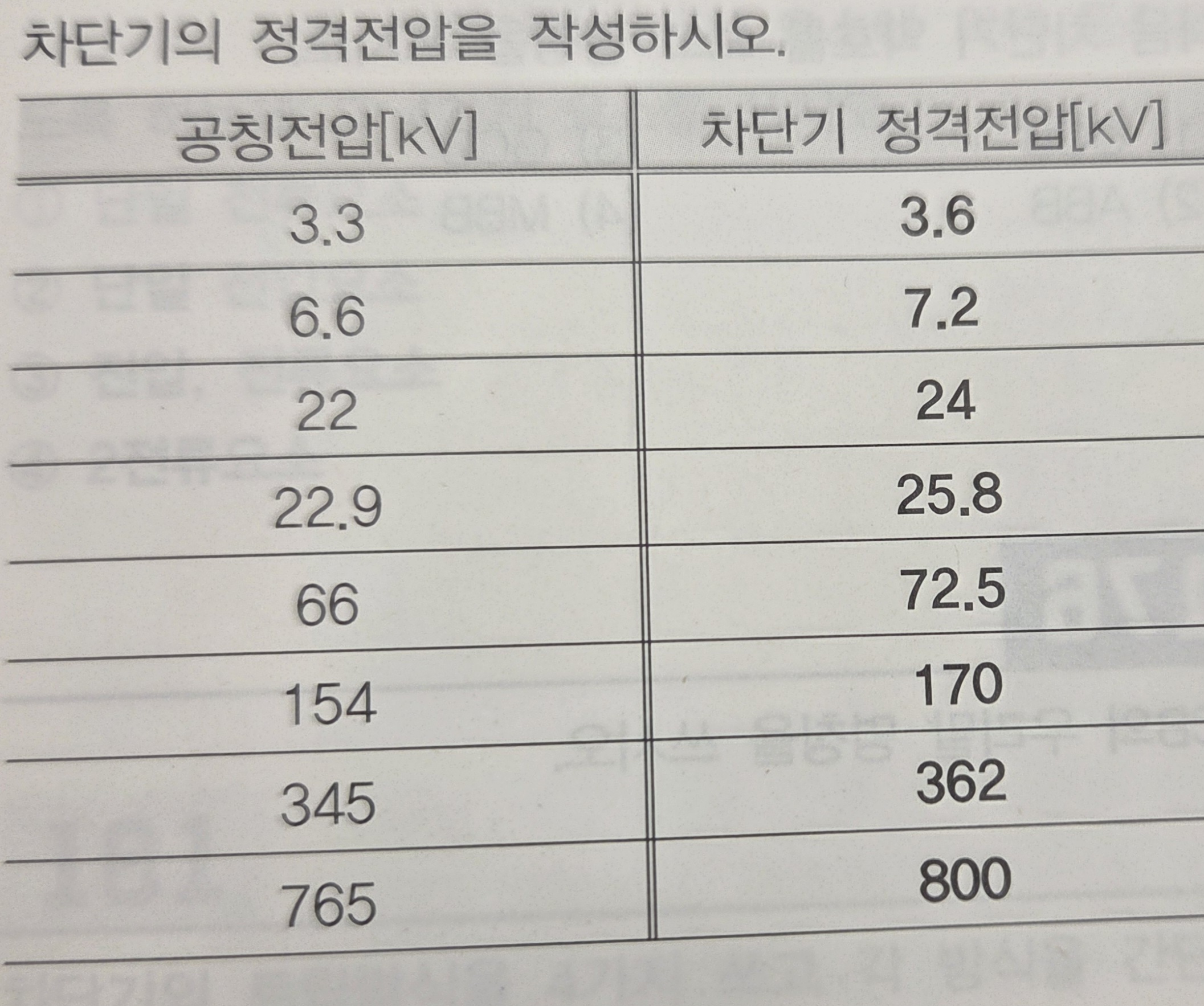

특고압 및 저압 차단기 종류 3가지의 영문 약호와 한글 명칭을 쓰시오.
1. 특고압 차단기
2. 저압 차단기
1. 특고압 차단기
OCB 유입차단기
VCB 진공차단기
GCB 가스차단기
2. 저압 차단기
MCCB 배선차단기
ELB 누전차단기
ACB 기중차단기
차단기는 보호 계전기의 4가지 요소에 의해 동작되도록 하는데 그 4가지 요소를 쓰시오.
단일 전류요소
단일 전압요소
전압, 전류요소
2전류요소
[단단전2]

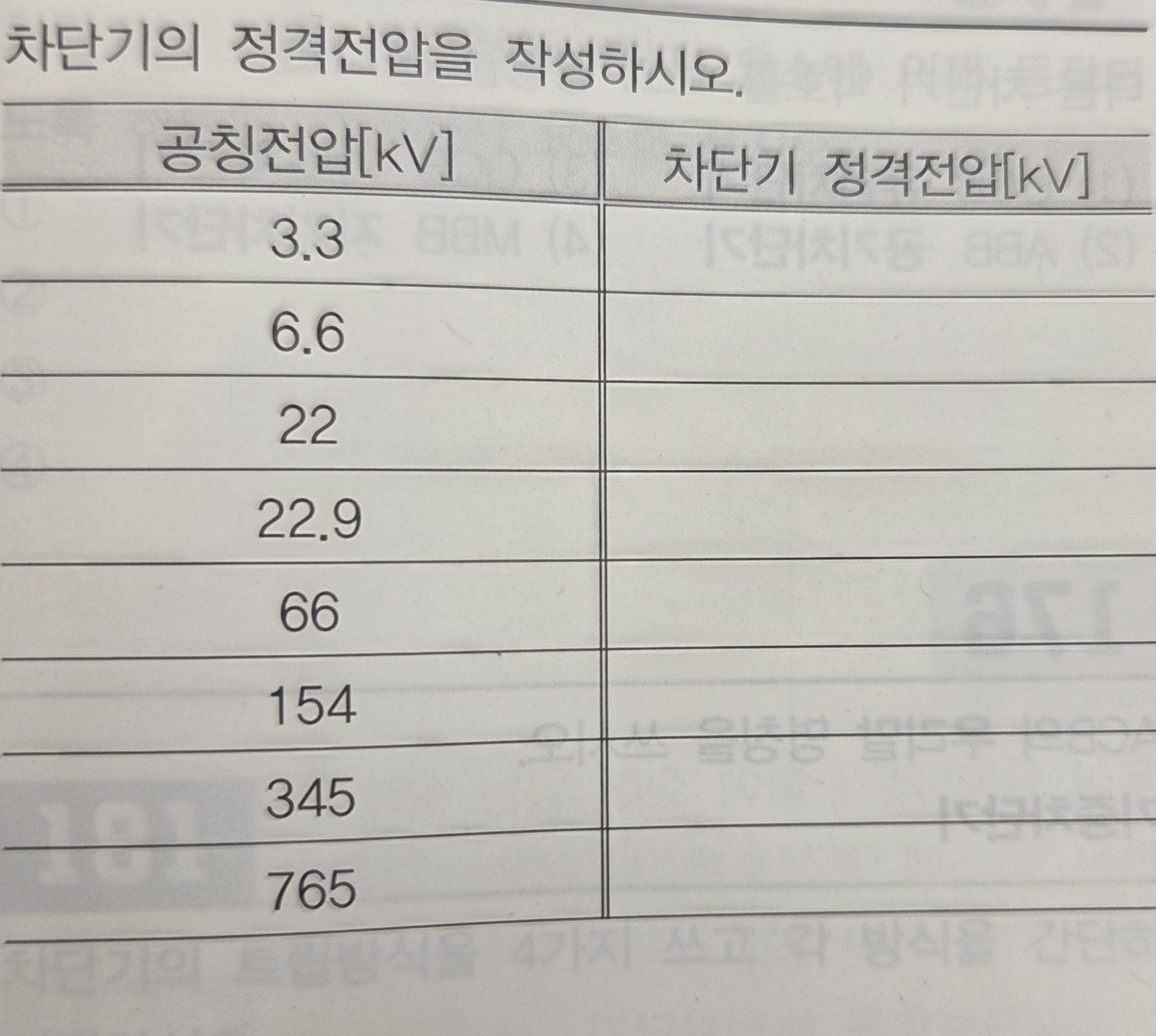

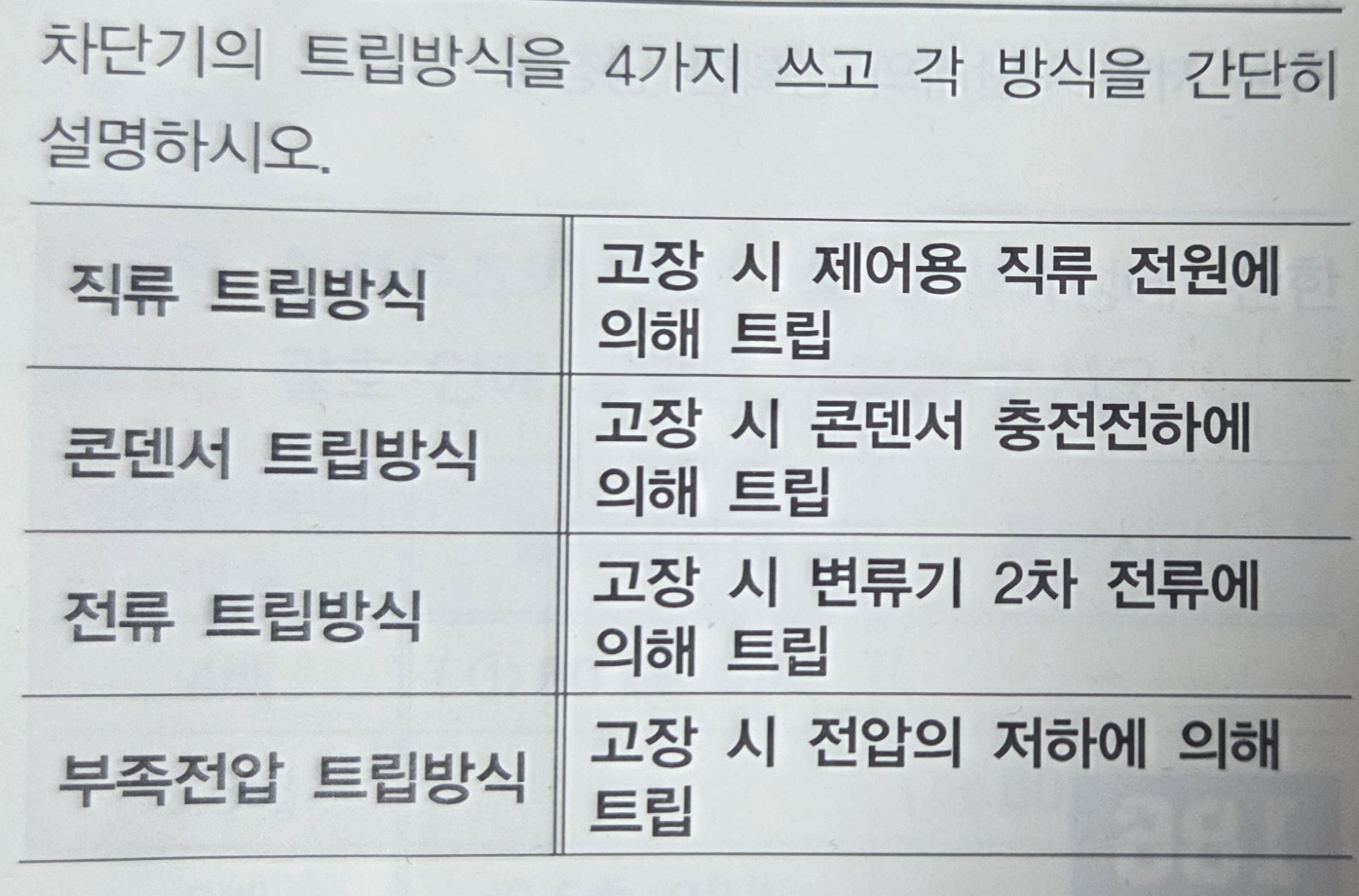

직류 트립 》고장 시 직류전원에 의해 트립
콘덴서 트립 》고장 시 콘덴서 충전전하에
의해 트립
전류 트립 》고장 시 변류기 2차 전류에
의해 트립
부족전압 트립 》고장 시 전압의 저하에
의해 트립
<직콘전부>
사용전압이 22.9KV 라고 할 때 차단기의 트립 전원은 어떤 방식이 바람직 한가?
직류 또는 콘덴서 방식
66KV 이상의 수전설비에서 사용하는 차단기는 어떤 트립 전원 방식을 사용하여야 하는가?
직류 방식

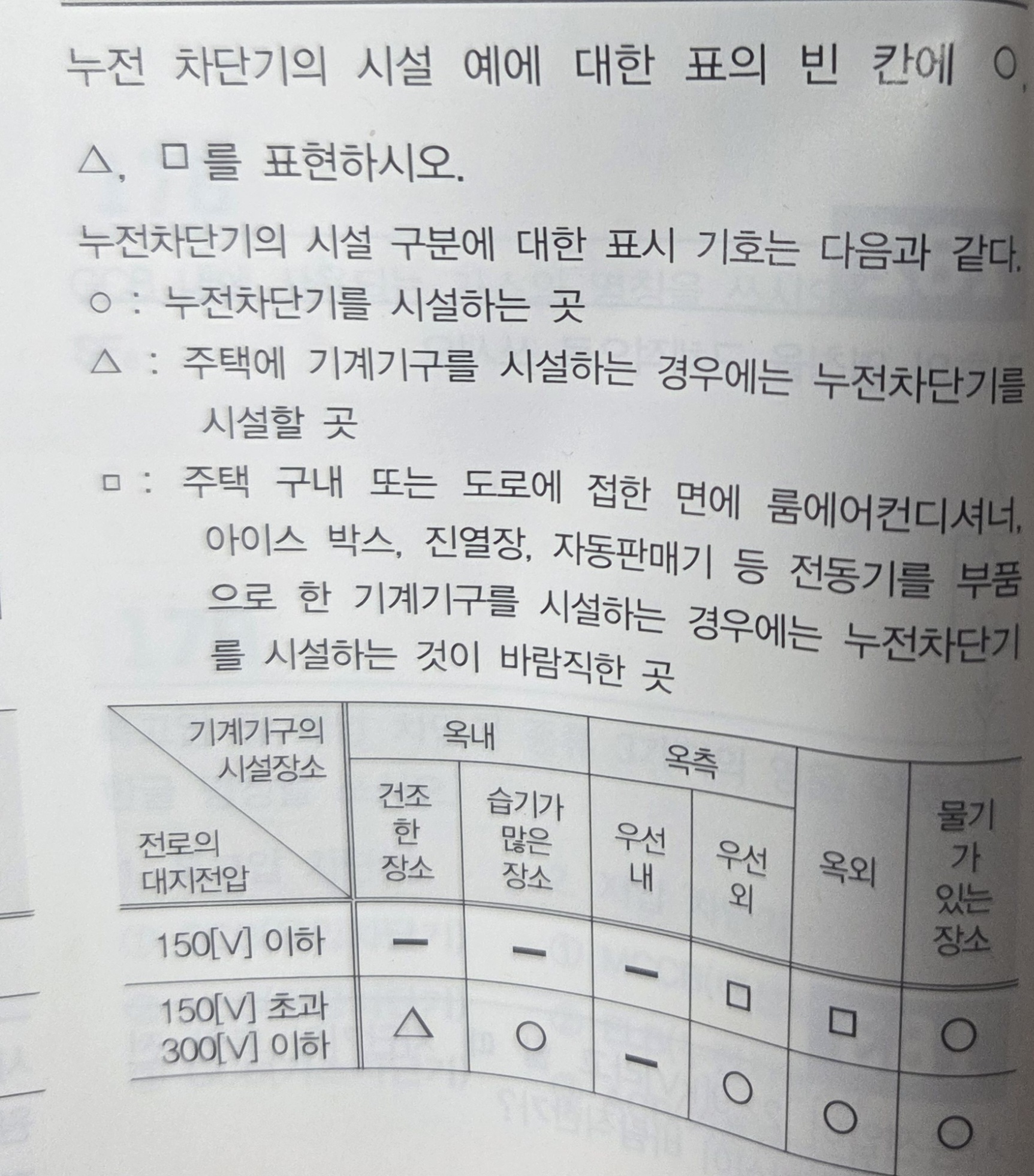

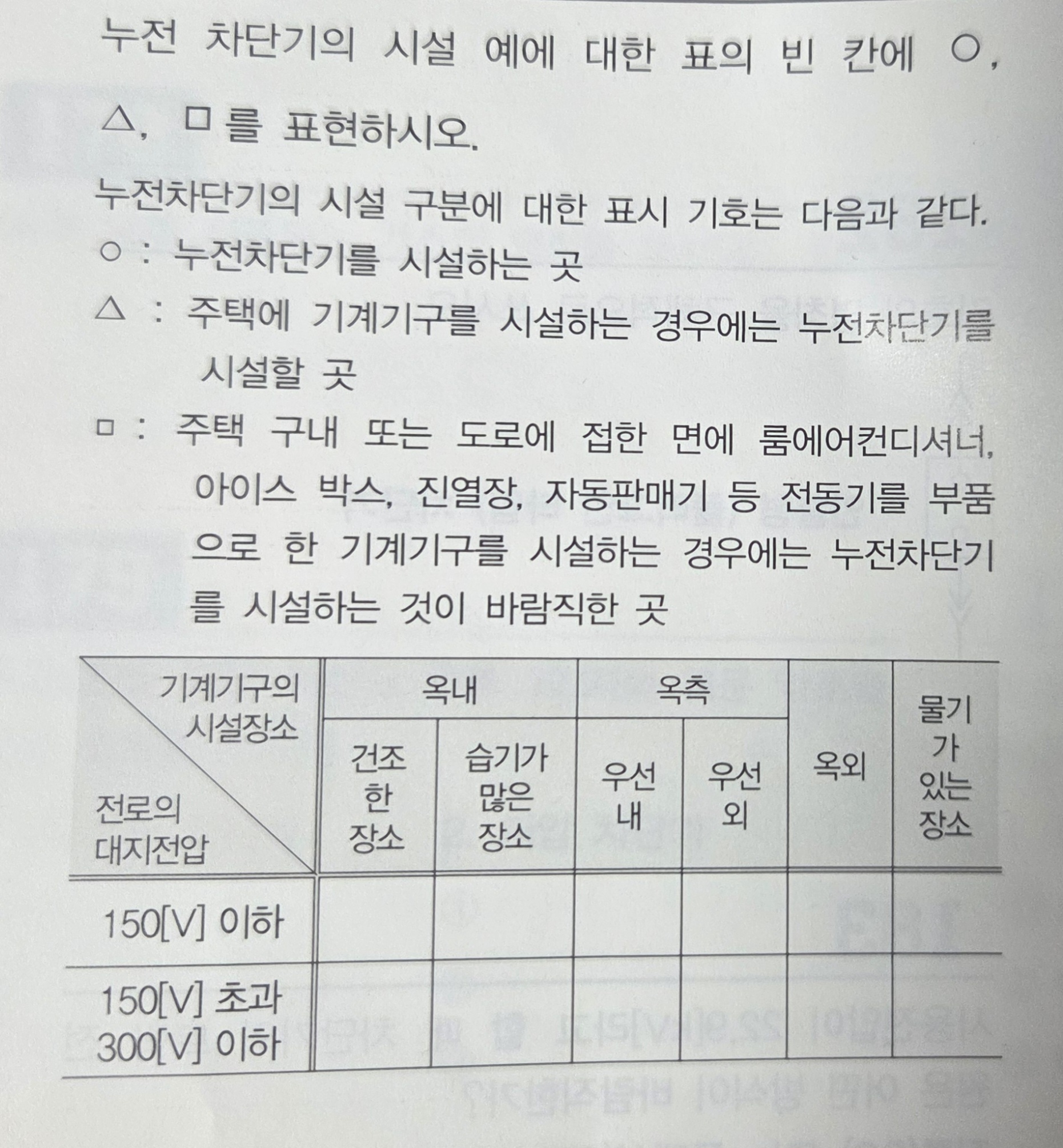

욕실 등 인체가 물에 젖어 있는 상태에서 물을 사용하는 장소이 콘센트를 시설하는 경우에 설치하여야 하는 저압 차단기의 정확한 명칭을 쓰시오.
인체감전보호용 누전차단기
전력퓨즈의 역할은 무엇인지 간단히 쓰시오.
부하전류 안전하게 통전
일정치 이상의 과전류 차단
[부일]

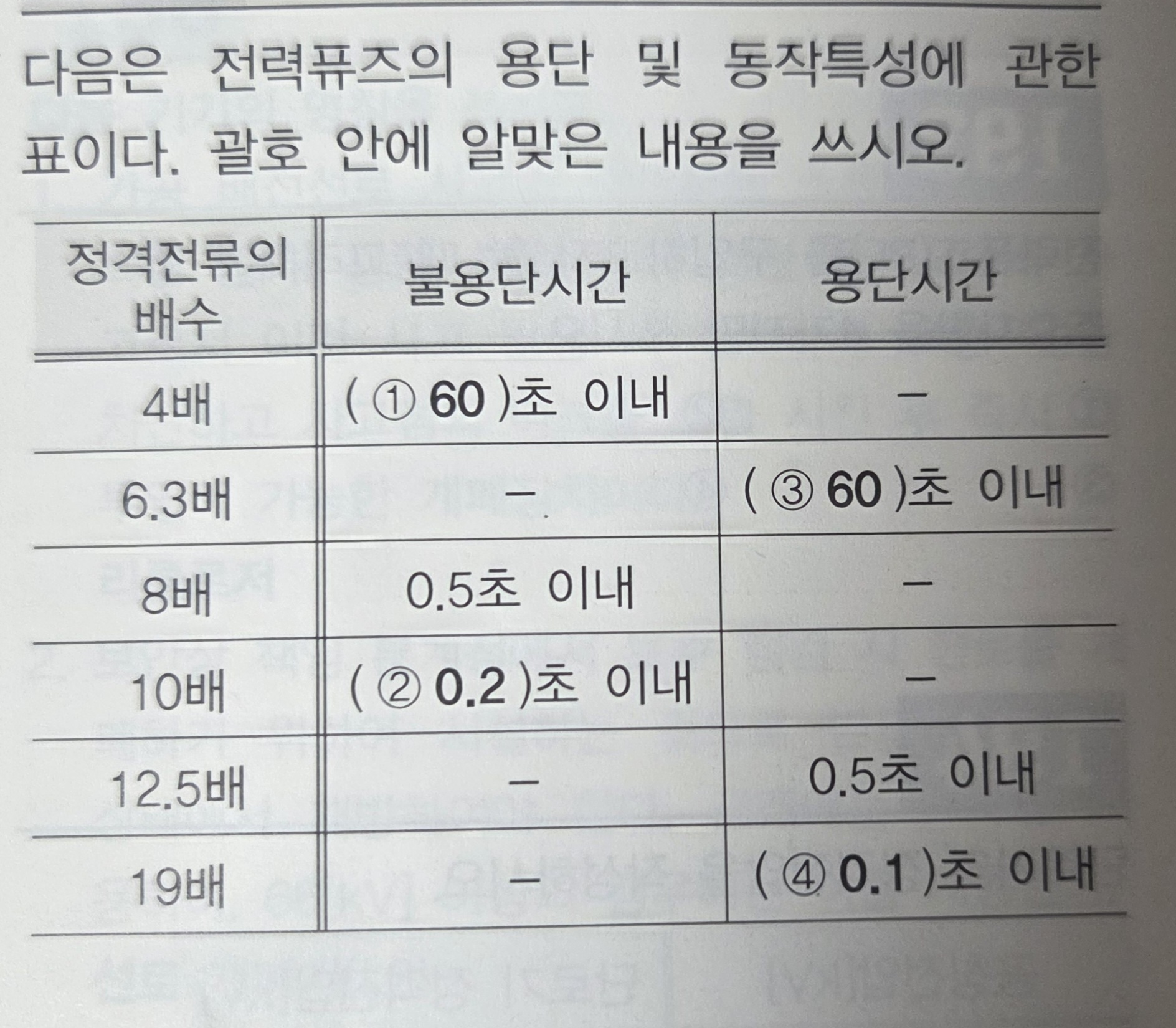

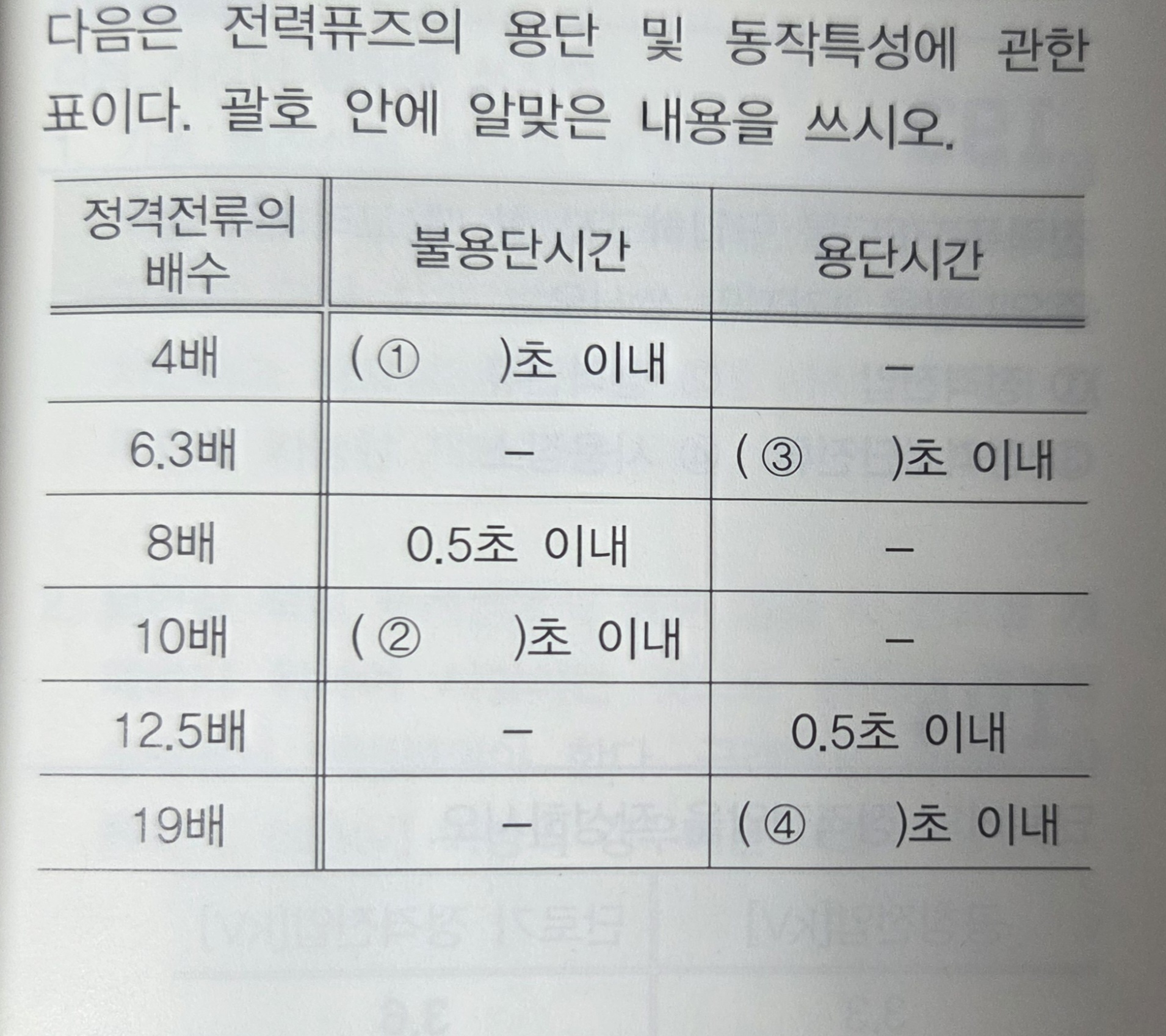

퓨즈의 성능(특성) 3가지 쓰시오.
용단특성
단시간 허용특성
전차단 특성
[용단전]
PF(한류퓨즈)의 단점 4가지 쓰시오.
차단 시 과전압 발생
동작시간 조정 불가능
과전류에 용단
재투입 불가능
[차동과재]
전력퓨즈(PF)의 가장 큰 단점은 무엇인가?
재투입 불가능

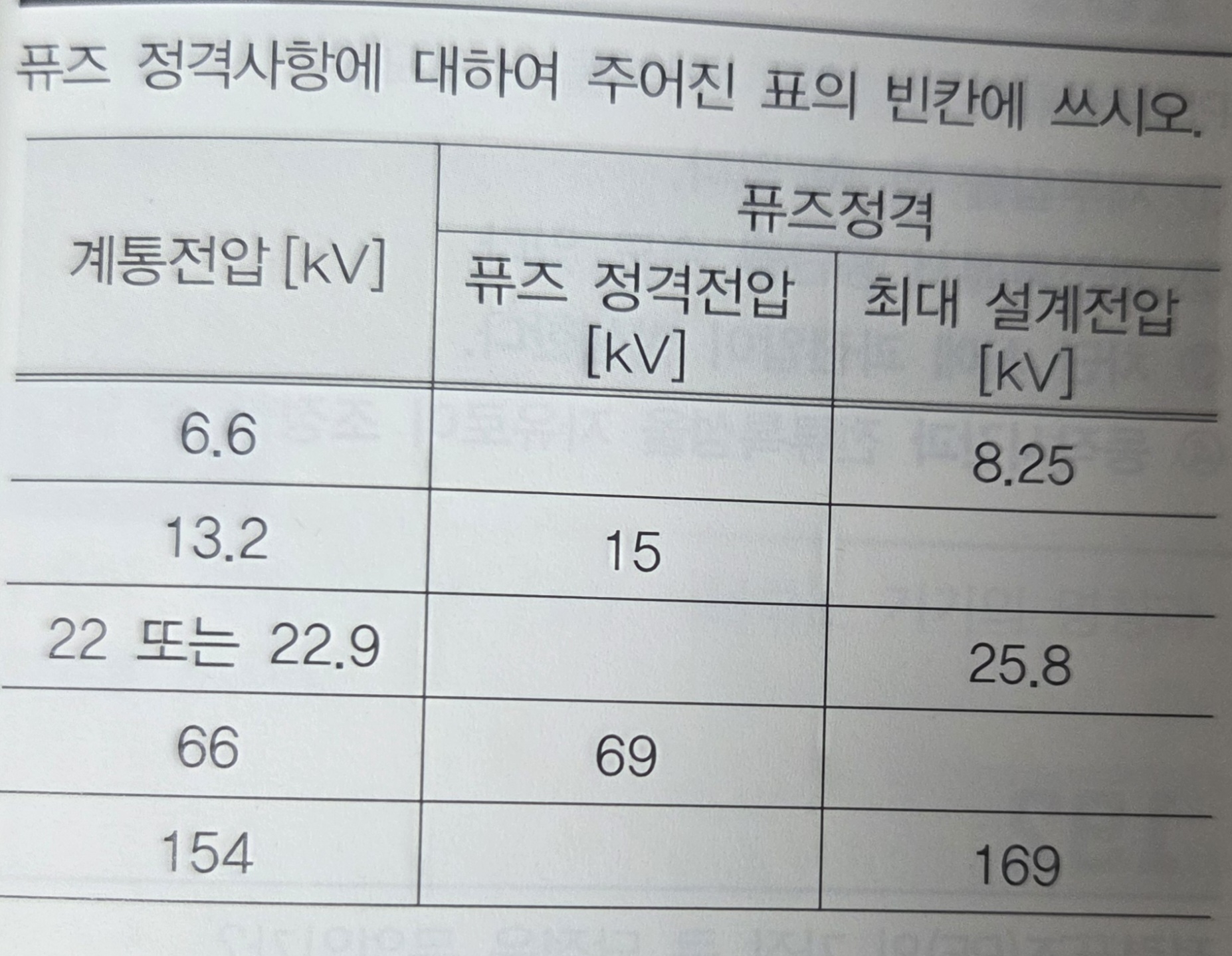

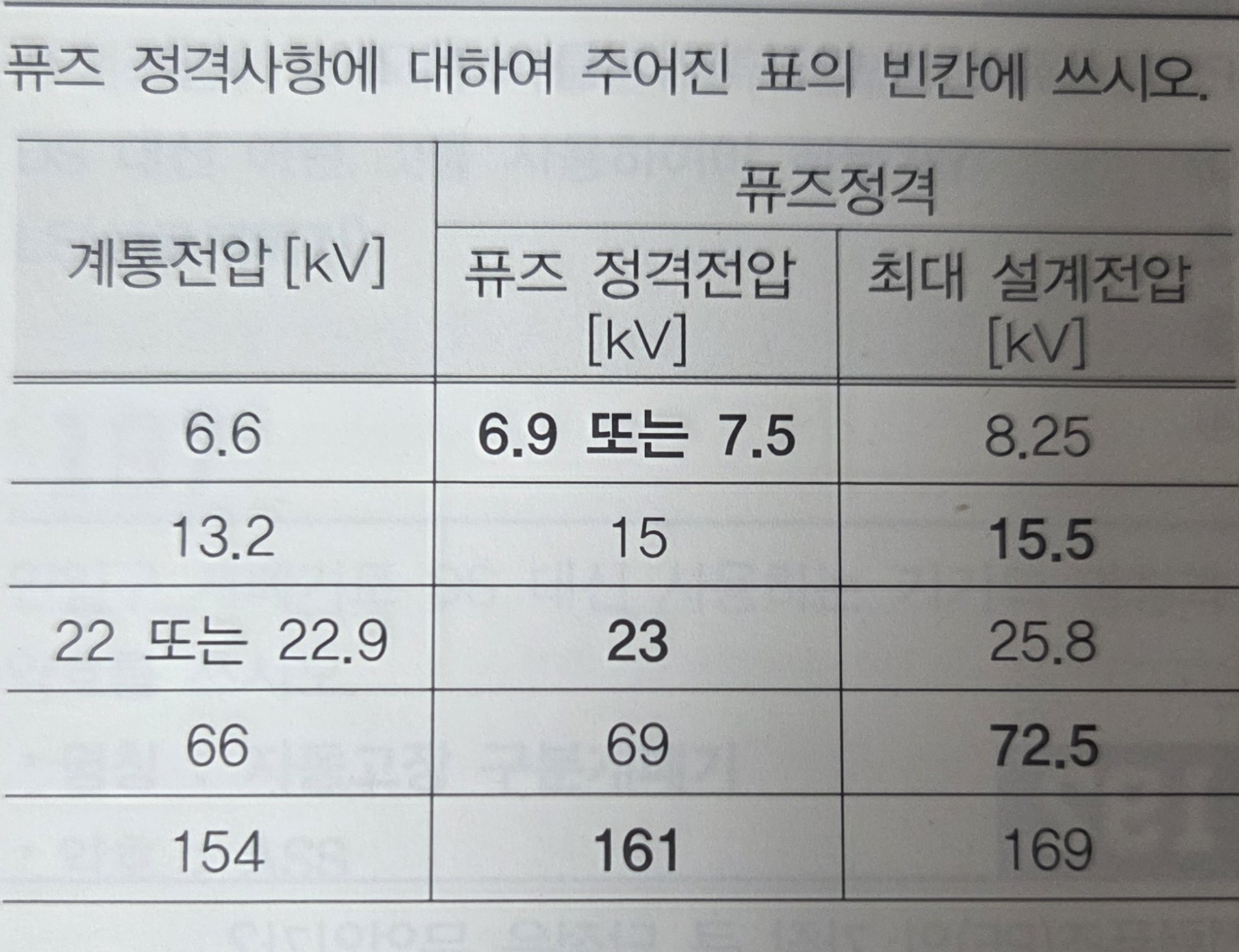

전력퓨즈(PF)를 구입하고자 할 때 고려해야 할 주요사항 4가지
정격전압
정격전류
정격차단전류
사용장소
[정정정사]

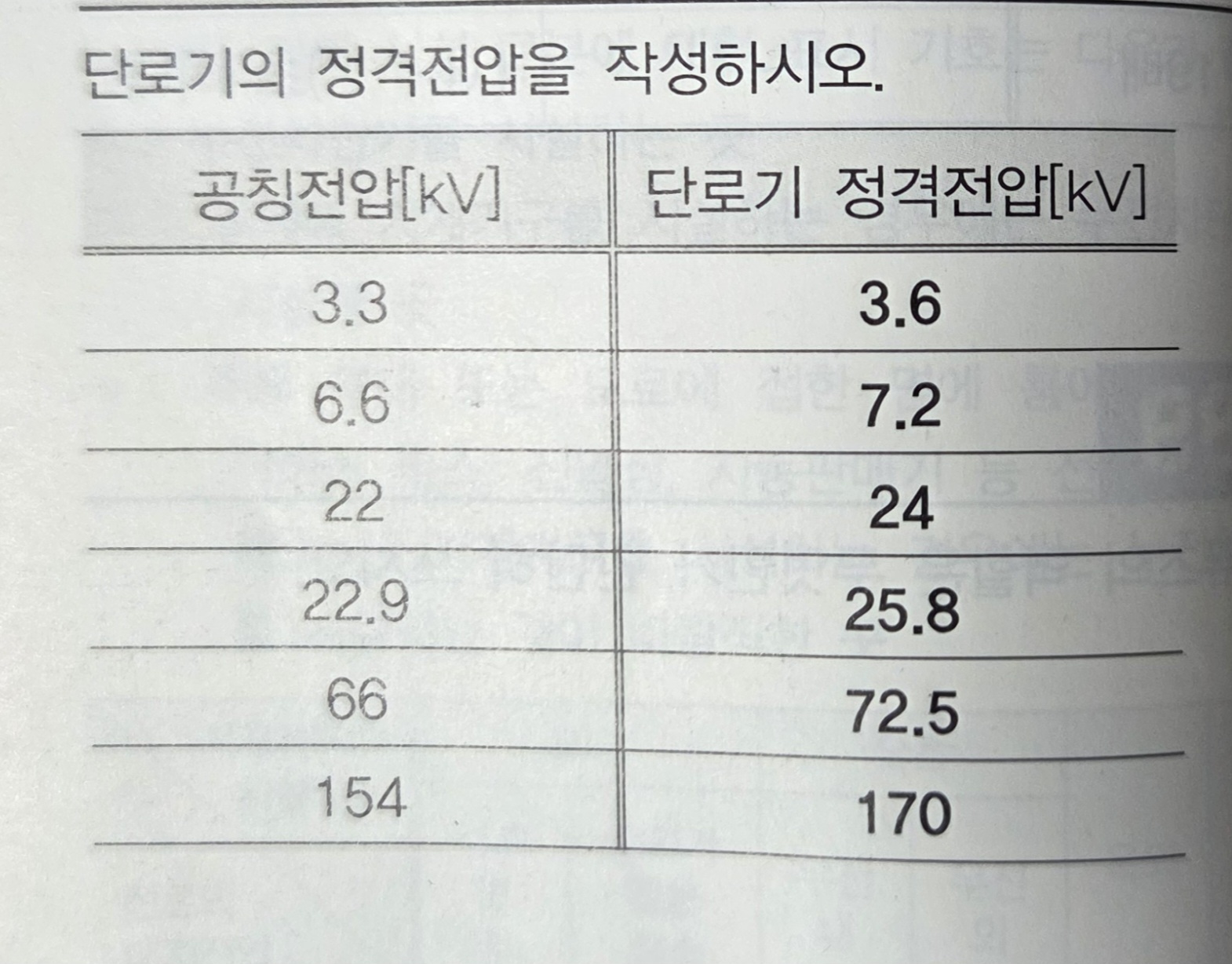

긴급할 때 DS로 개폐 가능한 전류의 종류 2가지만 쓰시오.
무부하 충전전류
변압기 여자전류
[무변]
수전전압이 66KV 이상인 경우 인입구 개폐기로 DS 대신 어떤것을 사용하는가 ?
LS(선로개폐기)

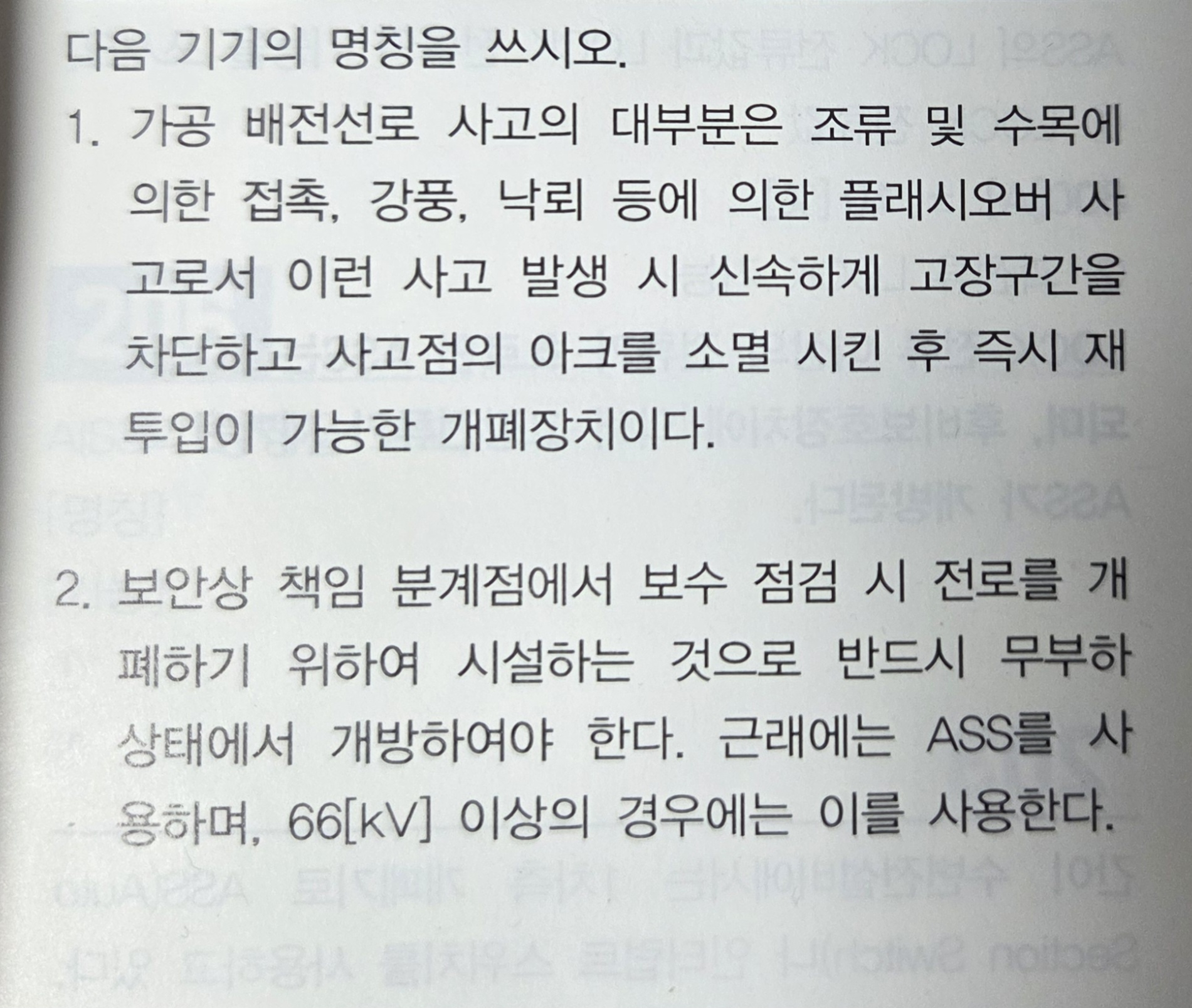

인입구 개폐기로 DS 대신 사용하는 기기이 명칭과 약호를 쓰시오.
명칭: 자동고장 구분개폐기
약호: ASS
1. 리클로저
2. 선로 개폐기(LS)
과부하 시 자동으로 개폐할 수 있는 고장 구분 개폐기는?
자동고장 구분개폐기(ASS)
용량 300KVA 이하에서 ASS 대신 사용할 수 있는 것은?
인터럽트 스위치 (Int.SW)

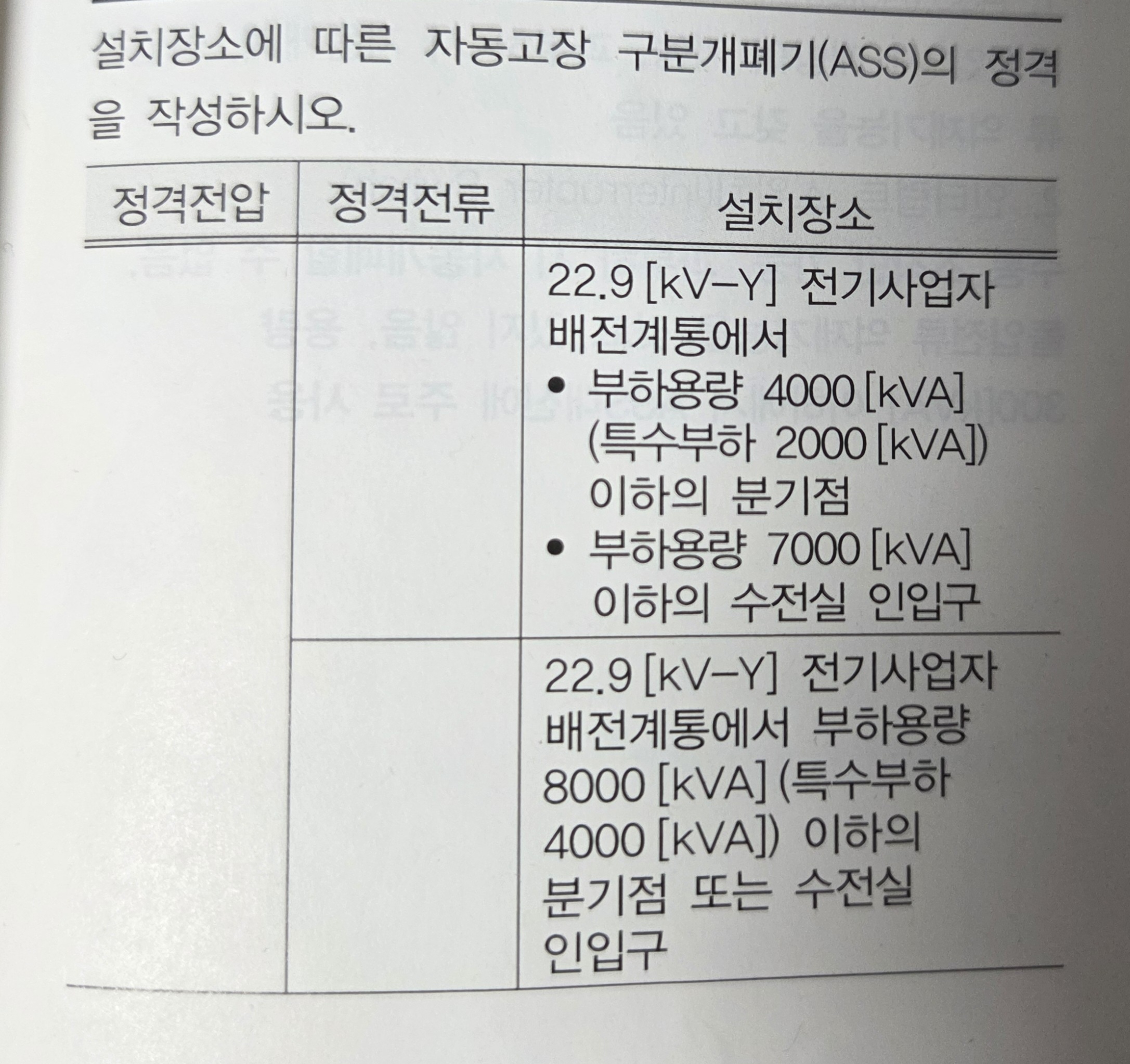

ASS의 LOCK 전류값과 LOCK 전류의 기능을 쓰시오.
1.LOCK 전류값
2. 과전류 LOCK 기능
1. 800[A]±10%
2. LOCK 전류 이상의 전류가 흐르면 ASS는 잠금되며,
후비보호장치에 의해 고장전류 제거 후 ASS 개방
[L후]

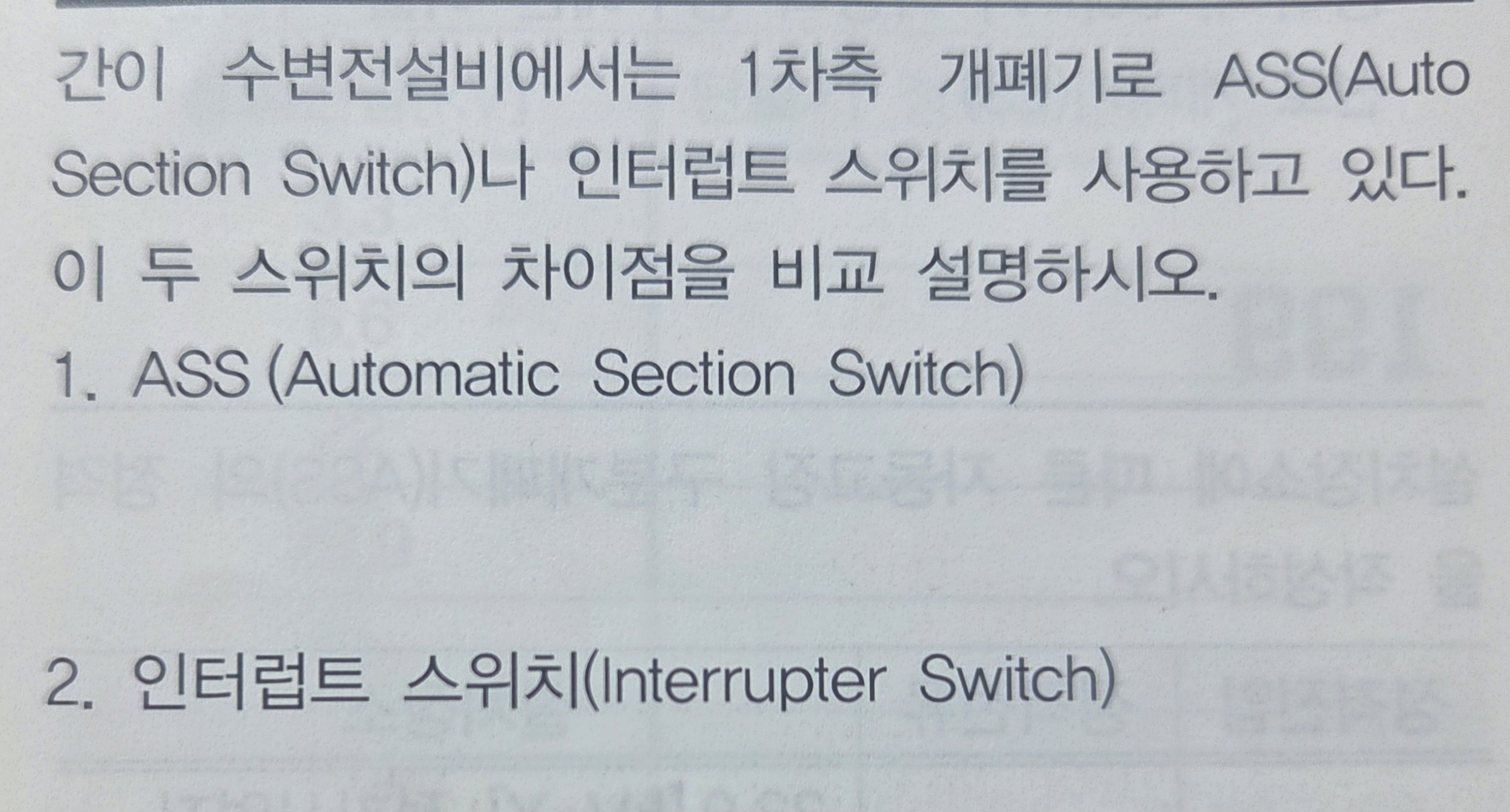

1. 무전압 시 개방가능
과부하 시 자동개폐
돌입전류 억제
<무과돌>
2. 수동 조작만 가능,
과부하 시 자동개폐 불가능
돌입전류 억제 불가능
<수과돌>

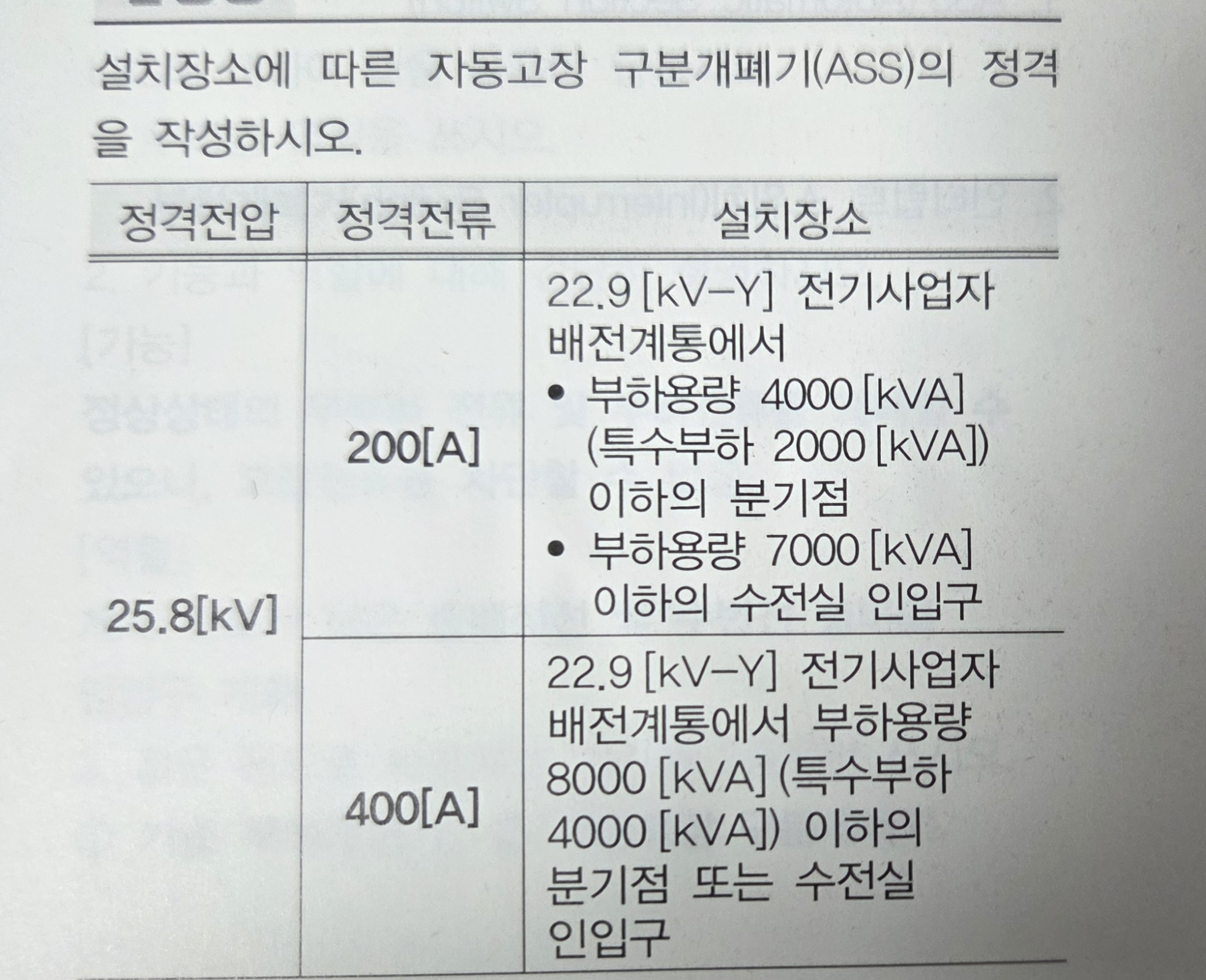

용량 300KVA 이하에서 ASS대신 사용

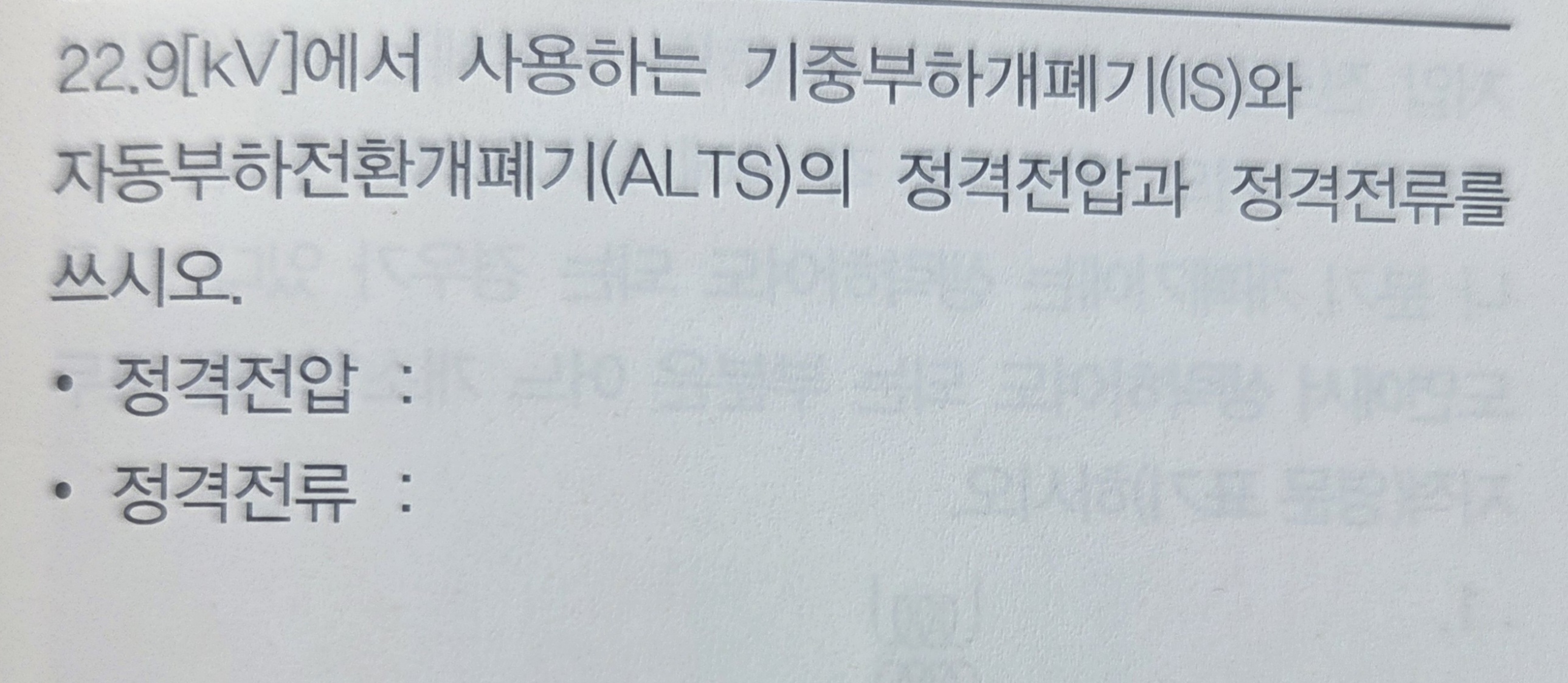

25.8KV
600A

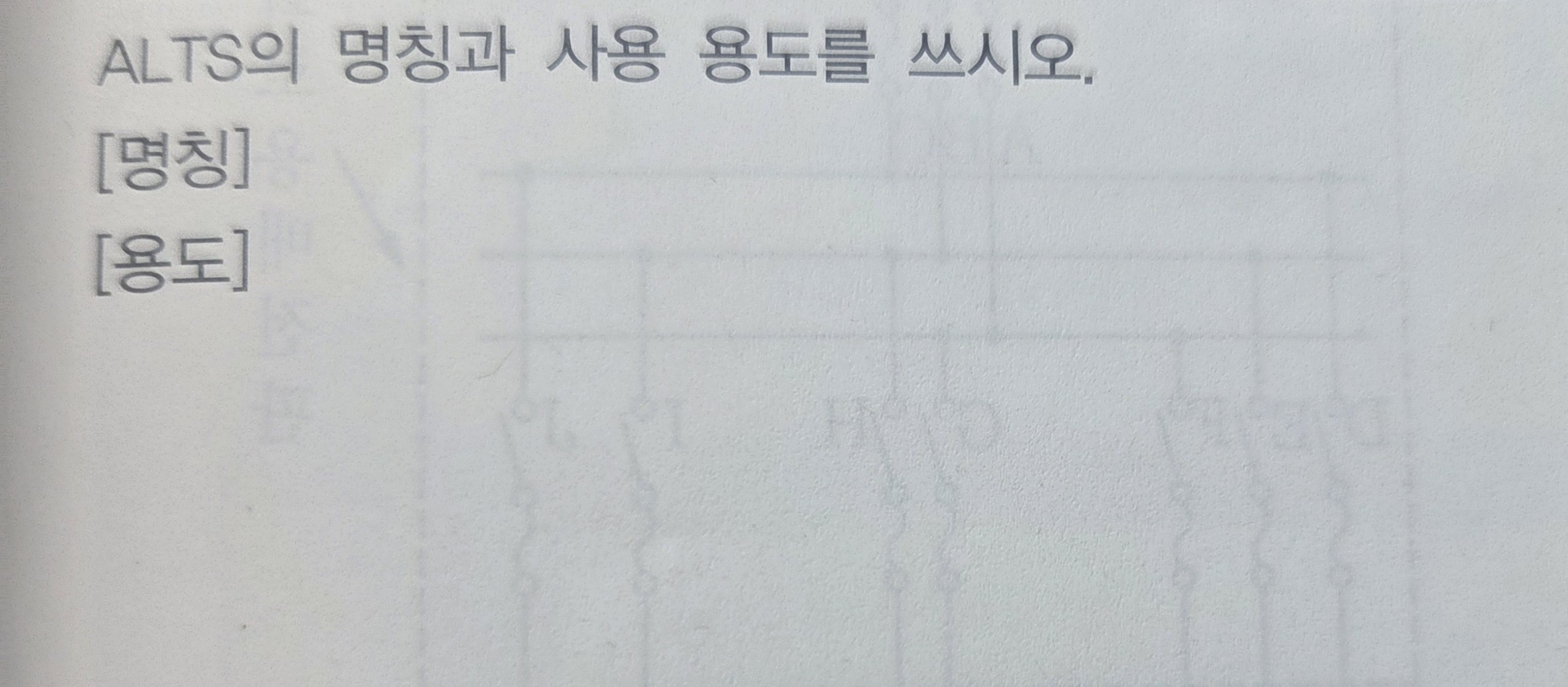

<자동부하 전환개폐기>
이중전원을 확보하여
주전원 정전 시 예비전원으로
자동 절체 무정전 전원공급
<이주자>

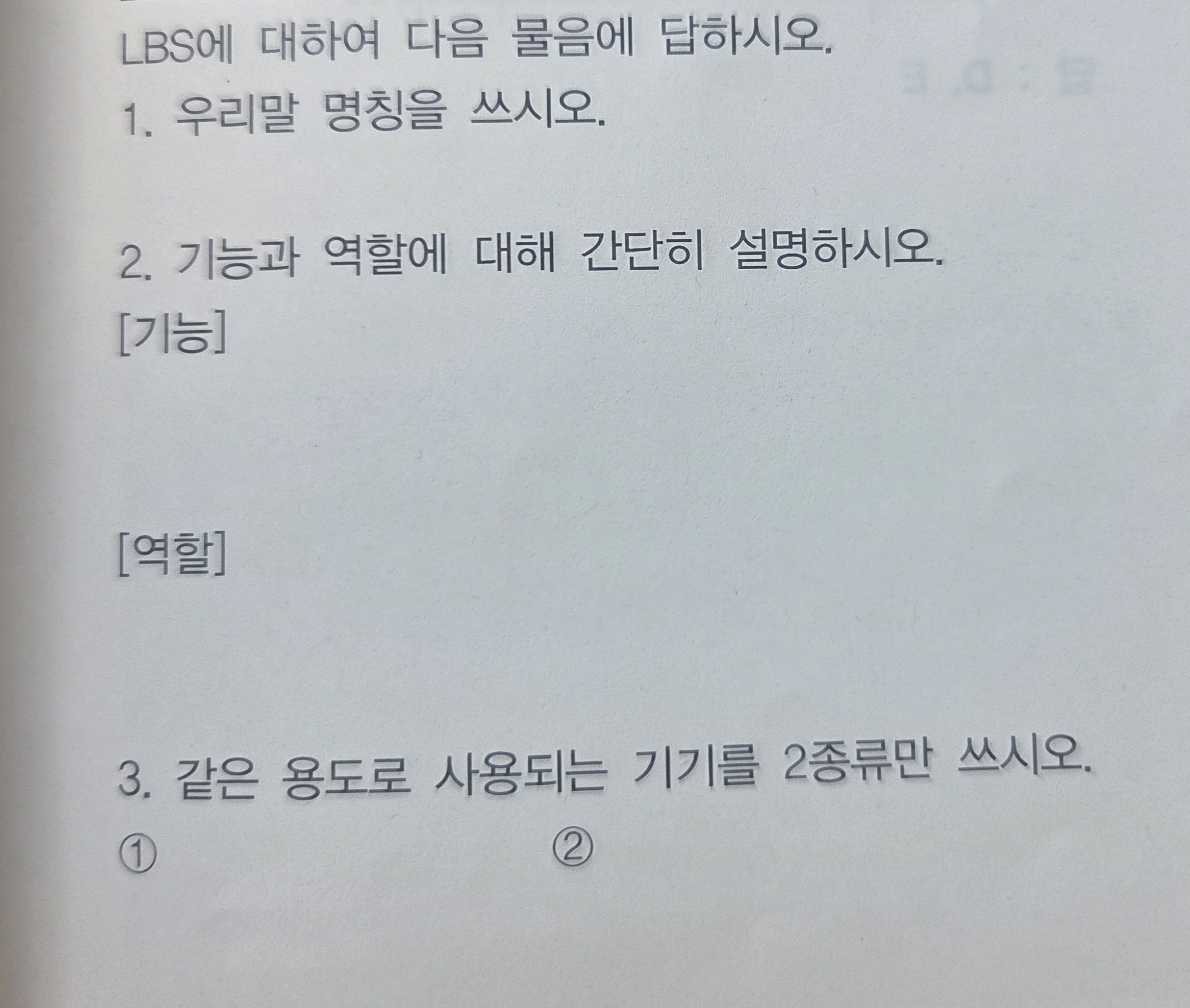

부하개폐기
정상상태 부하전류 개폐
고장전류 차단 불가능
개폐 빈도가 낮은 수변전 설비 인입구 개폐
<정고개>
기중 부하개폐기, 자동고장 구분 개폐기
