공유압 및 자동제어 해설 페이지
다음 중 공기압 장치의 구성 요소가 아닌 것은?
공기압 장치의 구성요소 - 공압발생부, 에어서비스유닛, 제어부, 구동부
공압발생부 - 압축기, 탱크, 애프터쿨러(=냉각기)
공압서비스유닛 - 필터, 레귤레이터, 루브리케이터
제어부 - 방향제어밸브, 압력제어밸브, 유량제어밸브
구동부 - 실린더, 액추에이터, 모터
공기 필터 또는 탱크의 응축수를 배출하는 기기는?
드레인분리기는 압축공기 시스템 내에서 발생하는 수분(응축수), 기름, 이물질을 분리하여 외부로 배출하는 장치이다.
공압 장치의 구성 요소 중 공압 발생 장치와 거리가 먼 것은?
레귤레이터는 공압서비스유닛(공압조정기기)에 해당함
다음 중 단위 면적에 작용하는 수직 방향의 힘을 무엇이라 하는가?
파스칼의 원리 : 정지된 유체 내의 모든 위치에서의 압력은 방향에 관계없이 항상 같으며 직각으로 모든 방향에서 작용하는 원리이다.
P = F/A
면적이 1m²인 곳을 50N의 무게로 누를 때 면적에 작용하는 압력은?
P=F/A
P = 압력(Pressure)
F = 힘(Force)
A = 단면적(Area)
공압 기압 1atm과 크기가 다른 것은 어느 것인가?
1표준기압
1atm
760mmHg
10.33mAq
1.033kgf/cm²
1.013bar
1표준기압은 수은주 760mmHg이다. 상온의 물이라면 이것의 수주는 약 얼마인가?
수은의 밀도는 물의 밀도보다 약 13.6배 높기때문에
760 mmHg * 13.6 = 약 10.33
1bar의 압력값과 다른 것은?
1bar = 760mmHg = 14.504psi = 100000Pa
절대압력을 올바르게 표현한 것은?
게이지 압력 : 현재 대기압을 0으로 기준 삼아 측정하는 압력 (대기압보다 높은지 낮은지만 표시).
절대 압력 : 대기압을 포함하여 완전 진공을 0으로 함. 예를 들어, 게이지 압력이 0인 대기 중 상태는 절대 압력으로 약 1atm(101.3kPa)임.
공기압 시스템에 부착된 압력 게이지의 눈금이 0.5MPa을 나타낼 때 절대 압력은 몇 MPa 인가?
절대압 = 게이지압 + 대기압
대기압을 0.1로 산정함
따라서 0.5+0.1
밀도의 의미로 옳은 것은?
유체의 비중량 = 단위 체적당 무게
유체의 밀도 = 단위 체적당 질량
단위 질량당 유체의 체적(SI단위) 또는 단위 중량당 유체의 체적(중력단위)을 무엇이라 하는가?
유체의 비중량 = 단위 체적당 무게
유체의 밀도 = 단위 체적당 질량
밀도를 반대로 하면 단위 질량당 체적인데 이를 비체적이라 함

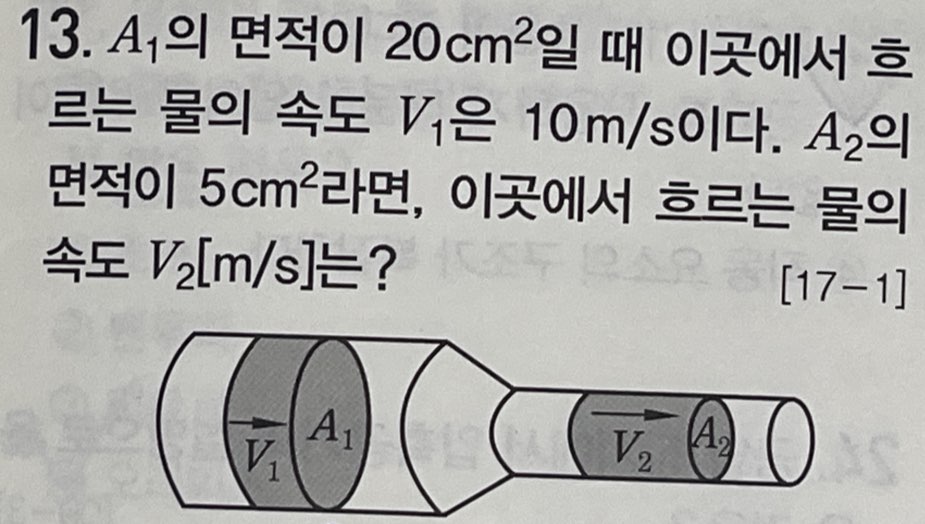

A₁의 면적이 20cm³일 때 이곳에서 흐르는 물의 속도 V₁은 10m/s이다. A₂의 면적이 5cm²라면 이곳에서 흐르는 물의 속도 V₂ [m/s] 는?
A₁*V₁ = A₂*V₂
안지름이 60mm인 관 내에 유체가 3m/s로 흐르고 있을 때, 유량(m³/s)은 약 얼마인가?
Q=πr²v=3.14*(0.03)²*3=8.48*10^-3

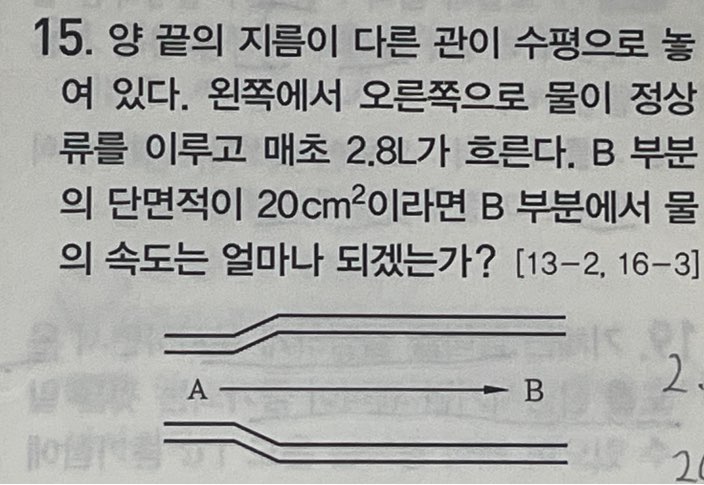

양 끝의 지름이 다른 관이 수평으로 높여있다. 왼쪽에서 오른쪽으로 물이 정상류를 이루고 매초 2.8L가 흐른다. B부분의 단면적이 20cm²라면 B부분에서 물의 속도는 얼마나 되겠는가?
2.8L = 2800cm³
따라서 2800/20 = 140cm/s
압축성이 좋은 것부터 차례로 나열한 것은 어느 것인가?
단단할수록 압축하기 더 어렵다고 생각해보셈
압축공기의 특징에 관한 설명으로 옳지 않은 것은?
압축공기라고 했는데 1번 고른 사람은 화면 끄자 그냥
공기의 체적과 온도의 관계를 표현한 것은?
보일의 법칙: 온도가 일정할 때, 기체의 부피는 압력에 반비례한다.
샤를의 법칙: 압력이 일정할 때, 기체의 부피는 절대온도에 비례한다.
베르누이의 법칙: 유체의 흐름에서 속력이 빨라지면 압력은 낮아지고, 속력이 느려지면 압력은 높아진다.
파스칼의 법칙: 밀폐된 용기 속 유체의 일부에 가해진 압력은 모든 방향으로 동일하게 전달된다.
기체는 압력을 일정하게 유지하면서 온도를 상승시키면 체적이 증가되는 것을 알 수 있으며 체적 증가는 온도 1도 증가함에 따라 체적이 1/273.1씩 증가한다. 이 법칙을 무엇이라고 하는가?
보일의 법칙: 온도가 일정할 때, 기체의 부피는 압력에 반비례한다.
샤를의 법칙: 압력이 일정할 때, 기체의 부피는 절대온도에 비례한다.
베르누이의 법칙: 유체의 흐름에서 속력이 빨라지면 압력은 낮아지고, 속력이 느려지면 압력은 높아진다.
연속의 법칙 : 유체의 흐름에서 단면적이 좁아지면 속도는 빨라지고(반비례), 넓어지면 속도는 느려지며(비례), 같은 시간 동안 흐르는 유체의 질량(유량)은 어디서나 일정하다는 원리
다음 중 온도가 일정할 때 절대 압력과 체적과의 관계는?
보일의 법칙: 온도가 일정할 때, 기체의 부피는 압력에 반비례한다.
절대 압력이 일정할 때 절대 온도와 체적과의 관계는?
샤를의 법칙: 압력이 일정할 때, 기체의 부피는 절대온도에 비례한다.
밀폐된 용기 내의 압력을 동일한 힘으로 동시에 전달하는 것을 증명한 법칙을 무엇이라 하는가?
파스칼의 법칙: 밀폐된 용기 속 유체의 일부에 가해진 압력은 모든 방향으로 동일하게 전달된다.
공압 장치가 유압장치에 비해 특히 좋은 점은?
공압은 폭발, 인화의 위험이 없다.
공압 장치에서 압축공기의 설명으로 옳은 것은?
공압의 단점은 배출 시 소음이 발생한다는 것이 있다.
압축공기가 가지고 있는 특징을 설명한 것 중 맞지 않는 것은?
압축공기인데 비압축성은 말도 안되는거고 2,3,4번 보기는 공압의 장점이니 한번 봐둘 것
유체의 교축에서 관의 면적을 줄인 부분의 길이가 단면 치수에 비하여 비교적 긴 경우의 교축을 무엇이라 하는가?
오리피스 - 관의 길이 짧음
초크 - 관의 길이 긺
다이어프램 - 격막
벤투리 - 윤활기
유체의 관로 중 짧은 줄임 기구로 면적을 줄인 길이가 단면 치수에 비하여 비교적 짧은 것은?
오리피스 - 관의 길이 짧음
초크 - 관의 길이 긺
절대습도를 구하는 식은?
절대습도 구하는 식 = 습공기 중의 증기의 중량/습공기 중의 건공기의 중량 * 100
절대습도 -> 증기/건공기*100
압축공기의 질을 높이는 방법으로 틀린 것은?
습기, 이물질 제거와 관련된 듯한 말은 다 정답이라고 봐도 됨
공압기기 및 관로 내에서 유동 또는 침전 상태에 있는 물 또는 기름의 혼합 액체를 무엇이라고 하는가?
문제의 액체를 드레인이라 하고 이를 분리배출하는 드레인 분리기라는 부품이 있다.
다음 중 공압에서 드레인이 발생하는 이유는?
공압에서 드레인이란 압축공기를 만들 때 발생되는 액체상의 불순물을 말한다.
공압에서 사용되는 압축공기에는 오염된 물질이 혼입되는 경우가 있다. 시스템 외부에서 혼입되는 오염물질로 볼 수 없는 것은?
파이프의 부식물은 내부에서 혼입된다.
관에서 흐르는 유체때문에 부스러기가 생겨서 혼입된다고 생각.
압축공기 내 오염물질의 영향 중 적합하지 않은 것은?
진동발생은 오염물질의 영향과 관계 없다.
공기압축기에서 표준대기압 상태의 공기를 시간당 10m³씩 흡입한다. 이 공기를 700kPa로 압축하면 압축된 공기의 체적은 약 몇 m³인가? (단, 압축 시 온도의 변화는 무시한다.)
압력의 변화에 따른 체적의 변화를 묻고있다.
즉 보일의 법칙을 적용하면 된다.
P₁V₁ = P₂V₂
따라서 V = 101*10/700 = 1.44m³
일반적으로 압축기에서 압축의 정도를 나타낼 때에는 흡입공기압력과 배출공기압력의 비를 사용한다. 압축기는 얼마의 압력비로 압축된 것을 말하는가?
압축기는 압력비 2 이상, 압력 상승이 100kPa 이상의 것을 사용한다.
토출 압력의 크기로 송풍기와 압축기를 구분할 때 압축기에 해당하는 압력은?
압축기는 압력비 2 이상, 압력 상승이 100kPa 이상의 것을 사용한다.
100kPa = 1.0kgf/cm²
다음 중 용적형 공기 압축기가 아닌 것은?
터보 압축기는 유량형 압축기이다.
다음 그림과 같이 2개의 회전자를 서로 90도 위상으로 설치하고 회전기 간의 미소한 틈을 유지하고 역방향으로 회전시키는 방식의 공기 압축기는?
공압 루츠 블로어에 대한 설명으로 옳은 것은?
공압 루츠 블로어(Roots blower)에 대한 설명으로 옳은 것은 3번. 비접촉형으로 무급유식이다 입니다. 루츠 블로어는 2개의 로터가 서로 접촉하지 않고 회전하며 기체를 이송하므로 윤활유가 필요 없는 무급유식 구조를 갖습니다.
1. 소음이 작다 (X): 루츠 블로어는 일반적으로 소음이 큰 편입니다.
2. 토크 변동이 작다 (X): 로터 회전에 따른 토크 변동이 큰 편입니다.
4. 대형이고 고압송풍을 할 수 없다 (X): 대형 제작이 가능하며, 고압보다는 중·저압 송풍에 적합하지만 고압 송풍도 가능합니다.
날개의 회전 운동에 따라 공기 흐름이 회전축과 평행으로 흐르는 압축기는 어느 것인가?
축류식 압축기 - 회전축과 평행
사류식 압축기 - 회전축과 특정 각도
원심식 압축기 - 회전축과 수직
혼류식 압축기 - 혼합형임
다음 압축기의 종류 중 왕복 피스톤 압축기에 해당되는 것은?
왕복 피스톤 압축기 - 피스톤 압축기, 다이어프램식 (=격판 압축기)
다음 중 왕복형 공기 압축기의 특징으로 맞는 것은?
왕복식 공기 압축기는 고압용이다.
다음 중 베인형 압축기의 특징이 아닌 것은?
베인형 압축기는 실린더 역할을 하는 하우징 내에서 베인이 부착된 편심된 로터가 고속 회전한다. 하우징 내에 분사되는 오일이 베인과 케이싱 사이의 밀봉과 압축공기의 냉각을 돕는다.
공기 압축기의 용량 제어 방식이 아닌 것은?
일반적인 압축공기의 생산과 준비 단계가 옳은 것은?
압 애 저 건 서
압축기 설치 장소에 관한 설명으로 옳지 않은 것은?
우리학교 공유압실에 뭐 쿨링타워 이딴거 있드나?
공유압 시스템에서 기본적인 3가지 제어가 아닌 것은?
위치제어밸브라는 것은 없음
방향제어밸브의 구조에 의한 분류에 해당되지 않는 것은?
구조에 의한 분류 - 포핏, 스풀, 로터리
다음 중 공압 포핏식 밸브의 단점으로 옳은 것은?
공압 포핏식(Poppet) 밸브는 우수한 밀봉성과 빠른 응답성을 가지나, 구조가 복잡하여 다방향 밸브 구성이 어렵고, 스풀 밸브에 비해 밸브 전환 시 배기 소음이 크다는 단점이 있다. 또한, 부품 수가 많고 높은 제조 정밀도를 요구하여 단가가 높을 수 있다.
방향제어밸브의 작동을 위한 조작 방식이 아닌 것은?
방향제어밸브가 뭔지를 생각해보면 됨
공압 실습할 때 솔레노이드밸브 그게 방향제어 밸브임
인력조작방식은 레버식 같은 것들이 있고 기계식도 스프링처럼 자동 복귀형등이 있고 전자방식은 솔레노이드임
유량제어는 아무 상관 없음
방향제어밸브의 연결구 표시 방법중 'R'이 의미하는 것은?
배출구
'R'eturn
유량제어밸브가 아닌 것은?
유량제어밸브 - 급속배기밸브,속도제어밸브,스로틀밸브(=니들밸브,양방향유량제어밸브)
시퀀스밸브는 압력제어 밸브임
작은 지름의 파이프에서 유량을 미세하게 조정하기에 적합한 밸브는?
니들 밸브는 유량제어 밸브이다.

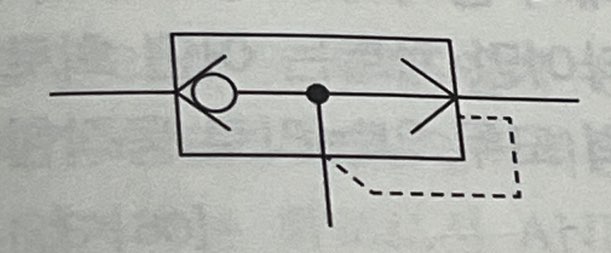

압축공기의 출입구가 있는 본체에 끝부분이 원추 형상을 한 조절 나사가 설치되어 밸브 본체 통로와 원추체 간의 틈새를 변화시켜 양방향으로 공기량을 조절 가능하게 한 밸브는?
스로틀 밸브 + 체크 밸브 = 일방향유량제어밸브
교축 밸브에 체크 밸브를 붙인 것으로 공압 회로에서 실린더의 속도를 제어하기 위한 밸브는?
교축밸브 = 스로틀 밸브

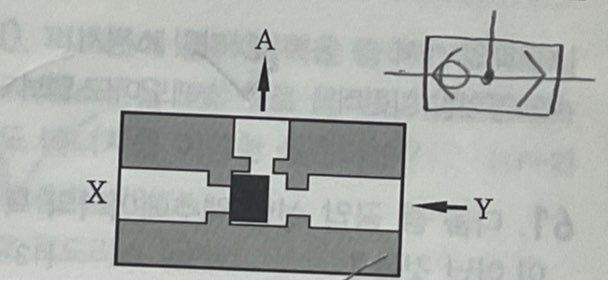

양 제어 밸브라고도 하며 다음 그림과 같이 압축공기가 입구 Y에 작용할 경우 볼에 의해 다른 입구 X를 차단하면서 공기의 통로를 Y에서 A로 개방하는 구조의 밸브는?
AND밸브라고도 불리며 연동제어, 안전제어에 사용되는 밸브는?

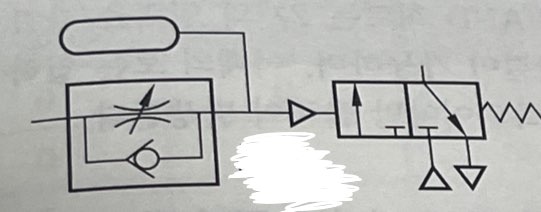

다음 중 시간지연밸브의 구성요소가 아닌 것은?
시간지연밸브의 구성요소 : 3/2 - way 밸브, 속도 제어 밸브, 공기 저장 탱크
공압 시퀀스 제어 회로를 구성할 때 사용되는 스테퍼 모듈의 구성 요소가 아닌 것은?
스테퍼 모듈(Stepper Module/Sequencer)은 여러 개의 공압 실린더를 미리 정해진 순서(시퀀스)에 따라 단계적으로 동작시키는 순차 제어 모듈임
전기 신호로 전자석을 조작해서 그 힘으로 전자 밸브 내의 스풀을 변환시켜 공기의 흐름 방향을 제어하는 밸브는?
전자식 - 솔레노이드
다음 중 공압 선형 액추에이터의 특징이 아닌 것은?
압축공기를 사용하기에 비압축성은 말이 안된다.
공압 선형 액추에이터 중 단동 실린더에 속하지 않는 것은?
충격 실린더는 복동형 실린더임
직선 왕복 운동용 액추에이터가 아닌 것은?
요동실린더는 요동 모터 또는 요동 액추에이터라 한다.
단동 실린더에 대한 설명으로 틀린 것은?
단동 실린더는 스프링에 의해 자동복귀하기에 후진운동을 직접 하진 않는다.
공압 단동 실린더의 특징으로 틀린 것은?
단동은 스프링 복귀이므로 유량 조절하면 전진 속도는 변화하나 후진 속도는 고정이다.
미끄럼 밀봉이 필요 없으며 단지 재료가 늘어나는 것에 따라 생기는 마찰이 있을 뿐인 실린더로 클램핑 실린더라고도 하는 것은?
피스톤 대신 내장된 격판(Diaphragm)을 사용하여 밀봉성이 뛰어나고, 미끄럼 마찰이 없어 저압에서도 민감하게 작동
다음 그림과 같이 두 개의 복동 실린더가 한 개의 실린더 형태로 조립되어 있고 실린더의 지름이 한정되고 큰 힘을 요하는 곳에 사용되는 실린더는?
탠덤형 실린더는 길이 방향으로 연결된 복수의 복동 실린더를 조합시킨 것
두 개의 복동 실린더가 직렬로 하나의 유니트에 조합되어 가압하면 약 2배의 추력을 얻을 수 있는 구조의 실린더는 무엇인가?
탠덤형 실린더는 길이 방향으로 연결된 복수의 복동 실린더를 조합시킨 것
전진 및 후진 완료 위치에서 가해지는 충격을 방지하기 위한 실린더는 무엇인가?
쿠션 - 충격방지
피스톤에 공기 압력을 급격하게 작용시켜 피스톤을 고속으로 움직이며 이때의 속도 에너지를 이용한 실린더는?
충격실린더는 일반 실린더에 비해 피스톤 속도가 매우 빠르며(보통 7~10m/s 이상), 공기 압력을 응축했다가 순간적으로 방출하는 구조를 가짐, 또한 복동형 실린더임

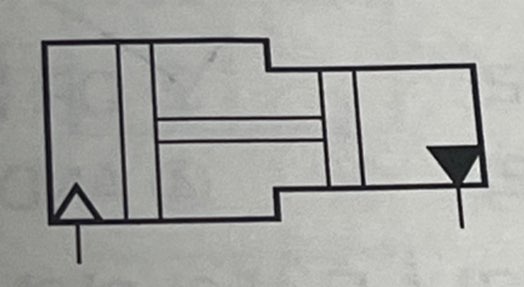

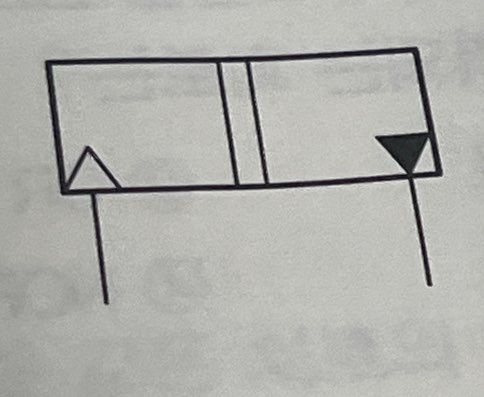

그림과 같은 공기압 실린더의 올바른 명칭은?

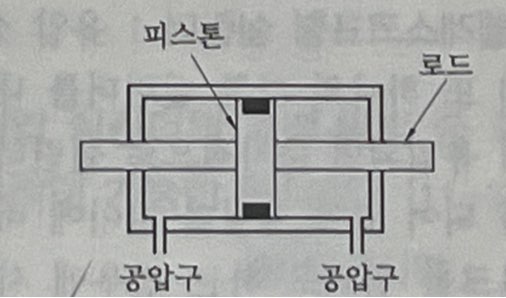

다음 실린더 중 전진 운동과 후진 운동의 속도와 힘을 같게 할 수 있는 것은?
전후진 속도 힘 같게 할 수 있는 실린더는 무조건 복동 양로드
텔레스코프 실린더의 특징으로 틀린 것은?
긴~~~ 행정거리를 가지고 있는 만큼 다른 실린더에 비해 속도 제어는 어렵다.
다단형 피스톤 로드를 가진 형태로 실린더 길이에 비해 긴 행정거리를 얻을 수 있는 실린더는?
긴 행정거리 - 텔레스코프
제한된 공간 긴 행정거리 + 비접촉식 센서 - 로드리스
제한된 공간상에서 긴 행정 거리가 요구되는 곳에서 사용하며 외부와 피스톤 사이의 강한 자력에 의해 운동을 전달하므로 내외부의 실링 효과가 우수하고 비접촉식 센서에 의해서 위치 제어가 가능한 실린더는?
긴 행정거리 - 텔레스코프
제한된 공간 긴 행정거리 + 비접촉식 센서 - 로드리스
로드리스 실린더의 설명으로 틀린 것은?
속도는 실린더와 상관없이 유량에 의해 결정되는 것이다.

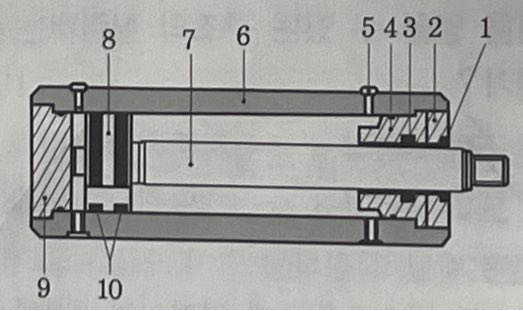

다음의 그림은 복동 실린더를 나타낸 것이다. 번호가 붙여진 부분 중에서 7, 8, 9번 위치의 명칭으로 맞는 것은?
로드 커버와 피스톤에 연결되어 피스톤 출력 및 변위를 외부에 전달하는 공압 실린더의 구성 요소는?
실린더 튜브와 커버를 체결하는 것으로 공기 압력이나 피스톤 왕복 운동 시 충격력을 흡수할 수 있는 충분한 강도를 가져야 하는 부품은?
타이 (tie) 묶다, 실린더 튜브와 커버를 체결하다
다음 중 실린더의 부하 운동 방향이 고정형인 것은?
풋형은 고정 실린더이다.
Put 넣어서 고정시켰다고 생각해보자
유압 실린더 피스톤 로드의 추력 방향이 실린더 축심 끝을 기준으로 원주상 일정 각도로 회전할 수 있도록 하기 위한 실린더 설치 형식은?
클레비스형 실린더는 핀을 꽂아 실린더를 요동(피벗) 가능하게 만듦
실린더의 지지 방식 중 피스톤 로드의 중심선에 대해서 직각으로 이루는 실린더의 양측으로 뻗은 1개의 원통상의 피벗으로 지탱하는 설치 형식은?
트러니언형 실린더는 실린더를 좌우 핀(트러니언)으로 붙잡아 회전 가능하게 만든 방식
공기압 실린더의 고정 방법 중 가장 강력한 부착이 가능한 형식은?
가장 강력한 부착 - 플랜지
다음 중 공압 실린더의 호칭 사항이 아닌 것은?
실린더의 호칭법
규격번호 - 지지형식 - 튜브안지름 - 쿠션유무 - 행정길이
다음 공기압 실린더의 호칭 방법에서 "LB"가 뜻하는 것은?
KS B 6373 LB 50 B 100
KS B 6373 - 규격 번호
LB - 지지형식
50 - 튜브 안지름
B - 쿠션 유무
100 - 행정길이
공압 실린더가 전후진 시 낼 수 있는 힘과 관계 없는 것은?
실린더 속도는 유량제어로 조절 가능
실린더가 전진할 때 이론 출력을 구하는 식으로 옳은 것은?
D : 실린더 안지름
P : 사용 공기 압력
d : 로드 지름
실린더의 이론 출력 (D : 실린더 안지름, P : 사용 공기 압력, d : 로드 지름)
전진 시 = πD²/4 * P
후진 시 = π/4 * (D² - d²) * P
공압 실린더의 출력을 결정하는 요소 중 후진 시의 출력을 구하는 데 필요 없는 요소는 어느 것인가?
실린더의 이론 출력 (D : 실린더 안지름, P : 사용 공기 압력, d : 로드 지름)
전진 시 = πD²/4 * P
후진 시 = π/4 * (D² - d²) * P
공기압 조정 유닛에서 공급되는 공기압이 0.6MPa이고 실린더의 단면적이 10cm²라고 하면 작용할 수 있는 하중은 몇 N인가?
파스칼의 법칙을 적용한다.
P=F/A
즉, 0.6MPa*1000mm² = 600N
다음 중 공압 모터의 종류가 아닌 것은?
공압모터 종류 - 피스톤형, 베인형, 기어형, 터빈형
다음 중 공압 모터의 특징으로 틀린 것은?
공압모터는 에너지 변환효율이 낮다.
공압모터의 장점이 아닌 것은?
유량에 따라 소모량도 다르다.
공압모터의 단점에 대한 설명으로 틀린 것은?
공압은 과부하에 대해 안전하다는 장점이 있다.
구조가 간단하고 무게가 가벼우며 3~10개의 날개가 삽입되어 있는 구조로 대부분의 공압 회로에 사용되는 모터는 어느 것인가?
3~10개의 회전날개를 갖고 있으며 정/역회전이 가능한 공압모터
공압 모터 중 3~10개의 회전 날개를 갖고 있으며 정/역회전이 가능한 공압 모터는 어느 것인가?
미끄럼날개모터 = 베인모터
피스톤형 공기압 모터에 대한 설명으로 틀린 것은?
직선운동을 한다.
연속 회전 운동을 하지 않고 한정된 회전각 내에서 회전운동을 하는 공압 액추에이터는?
공압 요동 액추에이터에서 피스톤형 요동 액추에이터 종류가 아닌 것은?
피스톤형 요동 액추에이터 - 래크와 피니언형, 나사형, 스크루형, 크랭크형, 요크형 등
공압 회전 액추에이터의 종류 중 요동형 액추에이터는?
요동 액추에이터 - 회전실린더, 회전날개실린더
다음 공압 액추에이터 중 회전 각도의 범위가 가장 큰 것은?
스크루형 - 100~370도
크랭크형 - 110도 이내
베인 싱글형 300도 이내
베인 더블형 90~120도
래크와 피니언형 45~720도
공압 요동형 액추에이터 중 피스톤로드에 기어의 형상이 있으며 피스톤의 직선 운동을 피니언의 회전 운동으로 변화시키는 것은?
피스톤의 왕복 운동을 회전 운동으로 변환하며 양방향의 출력 토크가 같은 요동형 액추에이터는?
직선운동 -> 회전운동 : 래크와 피니언형
공기압 요동형 액추에이터에 관한 설명으로 틀린 것은?
미터 아웃 방식으로 접속한다.
흡착식 건조기에 관한 설명으로 옳은 것은?
압축공기 중에 포함된 수분을 제거하기 위한 공기 건조기의 건조 방식이 아닌 것은?
공기 건조기의 건조 방식은 냉동식, 흡수식, 흡착식 3가지가 있다.
공기압 조정 유닛의 구성 기기로 적합하지 않은 것은?
공기압 조정 유닛 (에어 서비스 유닛)
공압 필터
압력조절밸브 (=레귤레이터)
윤활기 (=루브리케이터)
공기압 조정 유닛에 대한 설명 중 잘못된 것은?
터빈 오일을 권장한다.
다음 중 서비스 유닛의 구성 요소에 포함되지 않는 것은?
필터, 압력조절기, 윤활기
드레인 배출기는 필터에 포함되어 있음
공기압 기기 중 서비스 유닛에 있는 압력 조절기에 대한 설명으로 맞는 것은 어느 것인가?
압력 조절기는 공기의 압력을 가용 공기압 장치에 맞는 압력으로 공급하기 위해 사용된다. 고압 -> 저압
공기압 기기 중 압력 조절기에 대한 설명으로 맞는 것은?
압력 조절기는 공기의 압력을 가용 공기압 장치에 맞는 압력으로 공급하기 위해 사용된다. 고압 -> 저압
다음 중 공기 압축기에서 공급되는 공기압을 보다 낮은 일정의 적정한 압력으로 감압하여 안정된 공기압으로 하여 공압기기에 공급하는 기능을 하는 밸브는?
감압 밸브 - 보다 낮은, 정상상태 열림
릴리프 밸브 - 최대 허용 압력 아래, 정상상태 닫힘
다음은 감압 밸브에 대하여 설명한 것이다. 맞는 것은?
감압 밸브 - 보다 낮은, 정상상태 열림
릴리프 밸브 - 최대 허용 압력 아래, 정상상태 닫힘
진공 발생기에서 진공이 형성되는 원리와 가장 관련이 깊은 것은?
벤투리의 원리 : 관 내 유체가 직경이 작은 좁은 부분을 지날 때 압력이 감소하는 현상
윤활유를 분무 급유하는 루브리케이터의 작동 원리는?
벤투리의 원리 : 관 내 유체가 직경이 작은 좁은 부분을 지날 때 압력이 감소하는 현상
공압 장치의 윤활기에 관한 일반적인 사항 중 잘못 설명된 것은?
벤투리의 원리를 응용한 것이다.
다음 중 윤활기의 목적으로 적합하지 않은 것은?
실의 고착은 딱 봐도 안좋은건데 윤활기의 목적일리가?
공압 윤활기에서 사용되는 윤활유의 설명으로 틀린 것은?
ISO VG 32 이상을 사용한다.
근데 1,2,3 번이 너무 맞는 설명이라 몰라도 4번하는게 맞음
공기 압축기로부터 애프터 쿨러 또는 공기 탱크까지 연결되는 라인이며 고온 고압과 진동이 수반되는 부분은?
공기압 저장 탱크의 기능으로 적합하지 않은 것은?
공기를 저장할 뿐 소모량을 줄이는 것과는 관계가 없다.
공유압 변환기 사용 시 주의사항으로 옳은 것은?
공유압 변환기는 수직으로 높게, 열원에서 멀리 설치하며 "반드시" 액추에이터보다 낮게 설치할 필요는 없다.
공압 회로에서 얻어지는 압력보다 큰 압력이 필요할 때 사용하는 것은?
압력을 증대 시키는 장치 = 증압기
공기압 회로에서 압축공기를 대기 중으로 방출할 경우 배기 속도를 줄이고 배기음을 작게 하기 위하여 사용되는 것은 무엇인가?
공압기기 중 소음기에 대한 설명으로 옳은 것은?
소음기 장착 시 공기 흐름에 저항이 부여되고 배압이 생기기 때문에 공압기기의 효율면에서는 좋지 않다.
분사 노즐과 수신 노즐이 같이 있으며 배압의 원리에 의하여 작동되는 공압기기는 무엇인가?
반향 감지기 : 배압 원리에 의해 작동되며 구조가 간단하고 분사 노즐과 수신 노즐이 같이 있다.
공유압 도면의 기호 요소에 대한 설명으로 옳은 것은?
기호의 표시 방법과 해석에 관한 설명으로 틀린 것은?
수치나 설정값을 표시하진 않는다.
공유압 회로 작성 방법 중 2개 이상의 기능을 갖는 유닛을 포위하는 선으로 맞는 것은?
특정한 경우 제외 2개 이상의 기호가 1개의 유닛에 포함되는 경우 1점 쇄선으로 포위한다.
기호 요소 중 대원의 용도는?
대원 : 에너지 변환기기
중간원 : 계측기, 회전이음
소원 : 체크 밸브, 링크, 롤러
점 : 관로의 접속, 롤러의 축
KS B 0054(유압, 공기압 도면 기호)의 기호 요소 중 정사각형의 용도가 아닌 것은?
실린더는 정사각형 아니고 직사각형

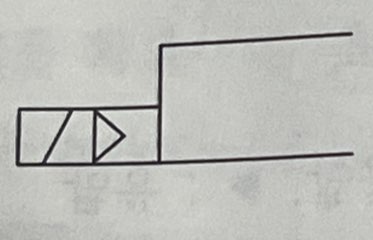

다음 공유압 기호에서 온도계 기호로 옳은 것은?
2. 유면계
3. 유량계
4. 토크계
다음 공유압 도면 기호는 어떤 보조 기기의 기호인가?

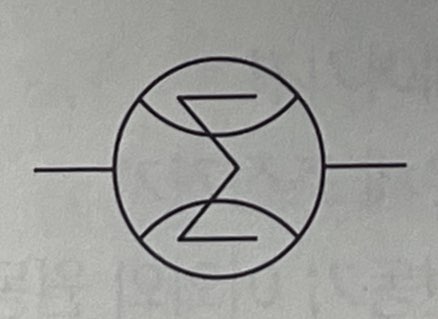

다음 기호의 명칭으로 맞는 것은 어느 것인가?
일단 배경이 유량계이니까 유량계로 찍는 것도 방법
다음 기호의 명칭으로 옳은 것은 어느 것인가?
기호가 여러개 섞여 있으니 1,3,4 배제하셈

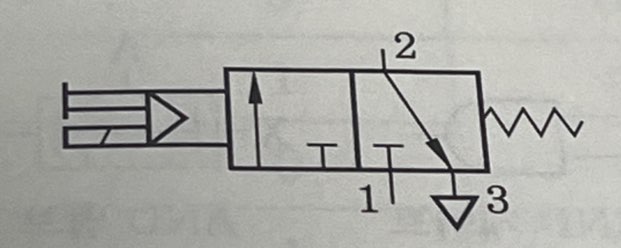

다음 조작 방식의 명칭은?
일단 솔레노이드(전자)에다가 구멍뚫린 화살표 있으니 공압임
전자·공압 파일럿

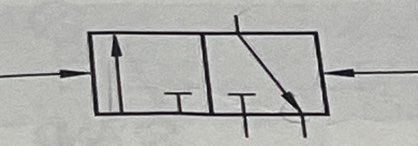

다음 밸브 작동 방법 기호의 의미는 무엇인가?
화살표 방향이 바깥으로 빠져나가니 감압에 의한 작동을 의미함
만약 화살표 방향이 안쪽이었다면 압력에 의한 작동으로 해석됨
다음 기호 중 공압 필터를 나타내는 것은?
1. 윤활기
2. 건조기
3. 드레인 배출기
다음 밸브의 설명으로 틀린 것은 어느 것인가?
다음 밸브의 설명으로 틀린 것은 어느 것인가?
작은 화살표는 공압이냐 유압이냐와 관계 없음
다음 그림의 기호는 어떤 밸브를 나타내는가?
다음 기호의 명칭으로 적합한 것은?
일단 정상 상태 닫힘형인거 확인 했고 중간에 공압 화살표 방향 보면 방향제어 밸브 방향으로 가있음
즉, 배출구로 가고 있다는 소리이며 작동이 아닌 복귀가 맞다고 볼 수 있음
다음의 기호가 나타내는 것은?

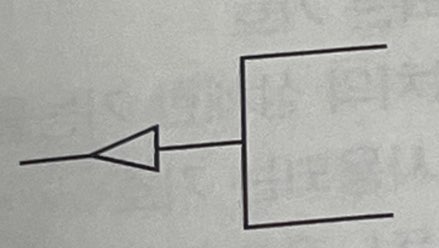

다음 공압 기호의 명칭은?
다음의 기호가 의미하는 기기는 어느 것인가?
화살표가 공압과 유압이 둘다 있으니 2번
하지만 증압기도 비슷하니 유의하자
증압기는 해설에 있는 기호와 동일
제어 작업이 주로 논리 제어의 형태로 이루어지는 곳에 AND, OR, NOT, 플립플롭 등의 기본 논리 연결을 표시하는 기호도를 무엇이라고 하는가?
기본 논리 연결 - 논리도
공압 기본 논리 회로에서 입력되는 복수의 조건 중에 어느 한 개라도 입력 조건이 충족되면 출력이 되는 회로는 다음 중 어느 것인가?
어느 한 개라도 충족시 출력 - OR
다음 그림은 논리를 전기적으로 표현한 것이다. 어떤 논리에 해당되는가?
딱봐도 한놈만 연결돼도 출력되는 논리임
두 개의 입력 신호 A와 B에 대하여 미리 정한 복수의 조건을 동시에 만족하였을 때에만 출력되는 회로는?
복수 조건 동시 만족 - AND

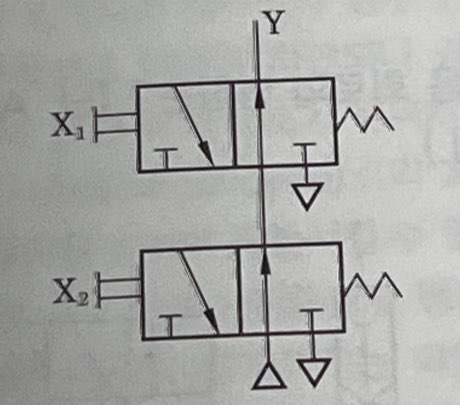

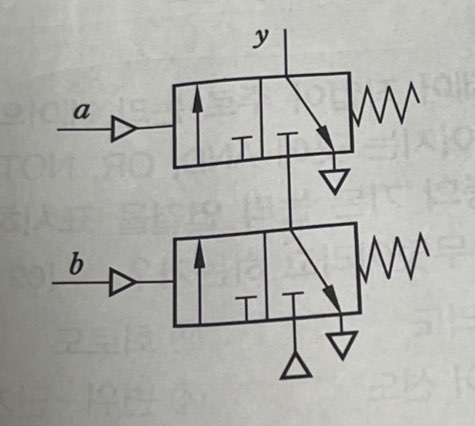

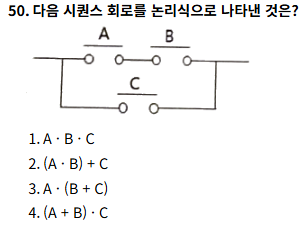

다음 회로와 같은 동작을 하는 논리 회로는?

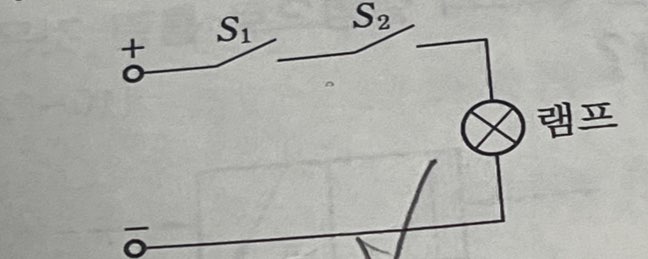

다음 그림과 같이 S₁과 S₂를 동시에 누른 경우 램프에 불이 들어오는 논리 회로는 어느 것인가?

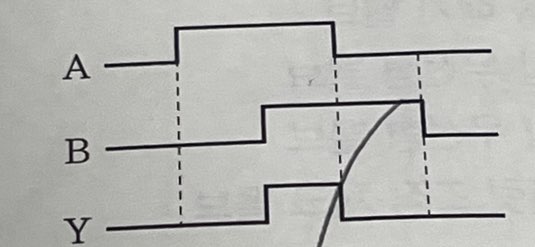

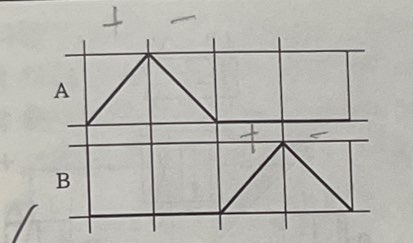

다음 그림과 같은 타이밍 차트에서 입력이 A와 B이며 출력은 Y일 때 이 타이밍 차트는 어떤 회로인가? (단, 입출력 모두 양논리로 동작한다.)
딱 보면 A와 B가 모두 올라가 있는 경우에만 Y가 올라가 있음
다음 표에 나타낸 결과 Z는 어떤 연산의 수행을 나타낸 것인가?
다음의 진리표가 나타내고 있는 논리는 어느 것인가?
입력을 A, B라 하고 출력을 C라 할 때 다음 진리표를 충족시키는 회로는 어느 것인가?
다음 회로와 동일한 동작의 논리는?
(단, 입력은 X₁, X₂, 출력은 Y이다.)

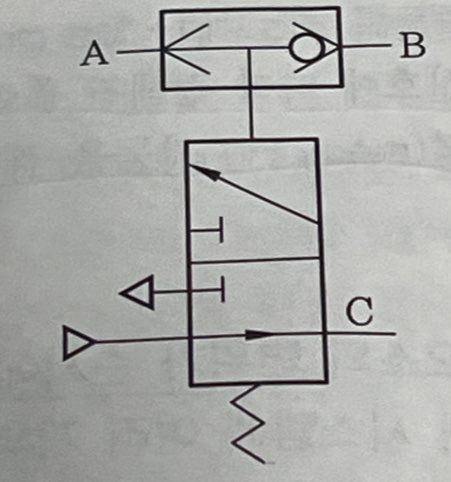

다음 그림과 같은 회로의 명칭은?
(단, A, B는 입력 , C는 출력이다.)

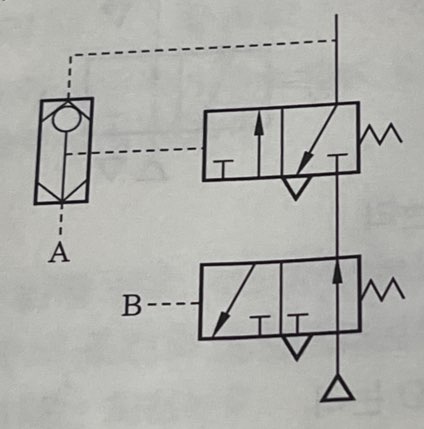

다음 회로의 명칭은?
(단, A와 B는 입력이다.)
플립플롭 회로 - 주어진 입력 신호에 따라 정해진 출력을 내는 것으로 기억 기능을 겸비한 것으로 되어 있다.
작업 요소의 변위가 순서에 따라 표시되며 제어 시스템에 여러개의 작업 요소가 표시되면 같은 방법으로 여러 줄로 표시하는 것은?
작업 요소의 작업 순서가 표시되고 각 요소의 관계는 스텝별로 비교될 수 있는 것은?
기기 간 접속보다 단지 액추에이터의 동작 순서를 표시하는 것은?
다음 중 변위 단계 선도에 대한 설명으로 옳은 것은?
다음 그림과 같은 변위 단계 선도에 맞는 동작 순서는?
신호 발생 요소의 신호 영역을 프로그램 플로 차트의 기호 ON-OFF 표시 방식으로 표현함으로써 각 입력 신호 발생 요소의 작동 상태를 알 수 있으며 아울러 각 신호 발생 요소 간의 신호 간섭 현상을 예측할 수 있는 것은?
논리 선도 : AND, OR, 스텝부, 명령부의 명령을 이용하여 순차 제어를 표시하는데 적절하게 쓰이는 동작 상태 표현법이다.
플로 차트 : 기계나 장치의 동작을 순서적으로 표현한 방법이다.
변위-단계 선도 : 작업 요소의 작업 순서가 표시되고 변위는 순서에 따라 표시된다.
시스템 회로의 구성 중 동작 상태 표현법에 관한 설명으로 틀린 것은?
기능 선도는 순차제어 문제를 표시하는 방법이다.
회로 설계를 하고자 할 때 부가 조건의 설명이 잘못된 것은 무엇인가?
단속 사이클 : 시작 신호가 입력되면 제어 시스템이 첫 단계에서 마지막 단계까지 1회 동작된다.
직관적인 회로 구성 방법 중 실린더의 운동 방법을 나타내는 것이 아닌 것은?
순수한 공압으로 시퀀스 제어 회로를 구성할 때 신호의 간섭을 제거할 수 있는 방법을 열거한 것 중 틀린 것은?
신호의 간섭을 제거할 수 있는 방법
1. 방향성 롤러 리밋 스위치 사용
2. N/O형의 타이머 사용
3. 캐스케이드 회로의 사용
4. 오버센터 장치의 사용
제어 신호의 간섭을 제거하기 위해 캐스케이드 회로 설계 방법을 이용하였을 때의 특징이 아닌 것은?
캐스케이드 회로 설계 방법은 제어 신호 간섭을 제거하기 위한 공압/유압 회로 구성 방식 중 하나입니다. 이 방식은 다음 그룹의 작동이 시작되기 전에 이전 그룹의 구동이 완료되도록 하여, 신호가 중첩되는 것을 방지합니다.
이 방법은 특정한 밸브를 사용하지 않고 일반적인 밸브(예: 4포트 2위치 밸브 등)를 사용하여 구현할 수 있습니다.
입력 신호와 출력 신호가 각각 대응되어 제어의 신뢰성이 보장됩니다.
다만, 제어 회로가 복잡해지고 밸브가 많아지면 회로 내 압력 강하로 인한 스위칭 시간 지연 및 배선(또는 배관)이 복잡해지는 단점이 있습니다.
1. 오버센터 작동기구를 사용한다.는 캐스케이드 회로의 특징이 아닙니다. 오버센터 기구는 일반적으로 기계적인 잠금이나 특정 위치 유지를 위해 사용되며, 유공압 제어 신호 간섭 제거와 직접적인 관련이 없습니다.

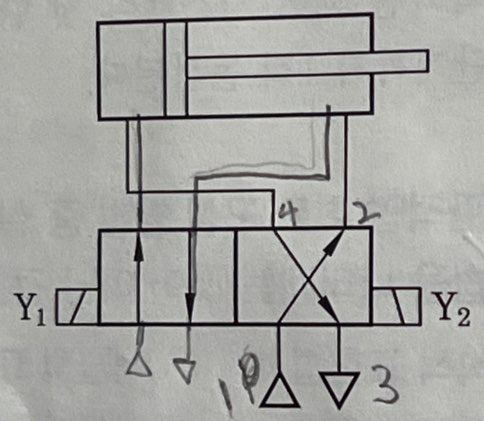

다음 그림과 같은 복동 실린더의 설명으로 잘못된 것은?

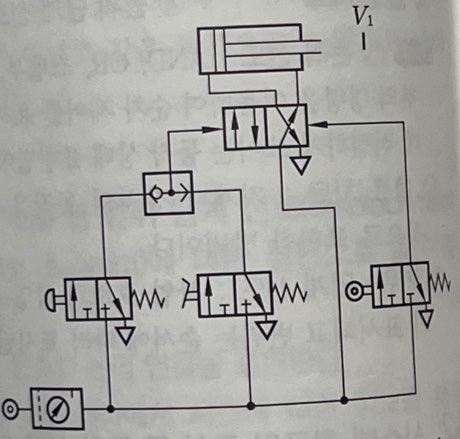

다음 회로도의 명칭으로 가장 적합한 것은?
다음 회로도에 대한 설명으로 틀린 것은?

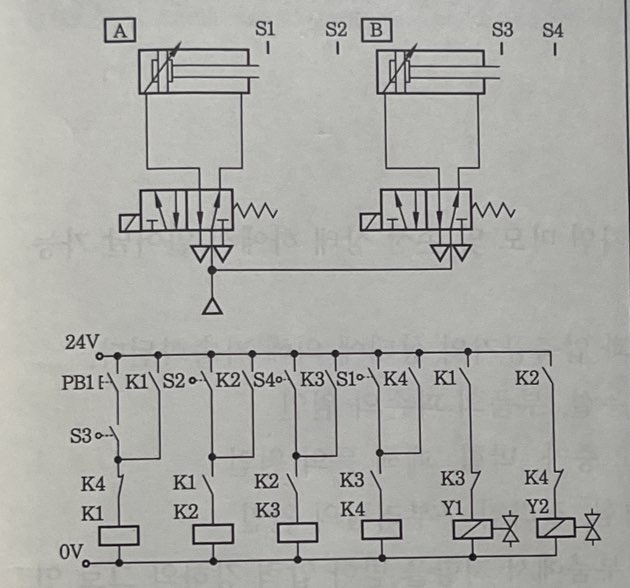

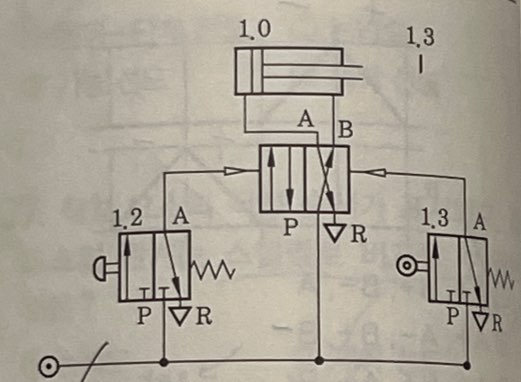

다음의 공압 및 전기 회로도는 상자이송장치 회로도이다. 이 회로도에서 실린더의 동작 순서로 옳은 것은? (단, 실린더 전진은 +, 실린더 후진은 -로 한다.)

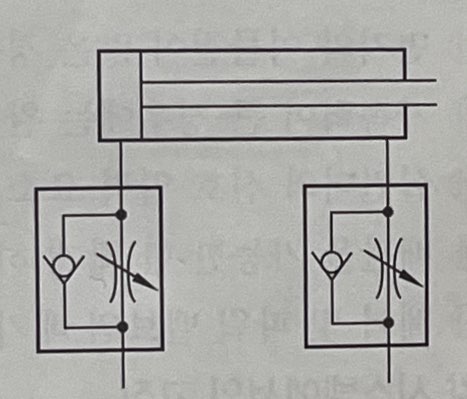

그림과 같은 회로에서 속도 제어 밸브의 접속 방식은?

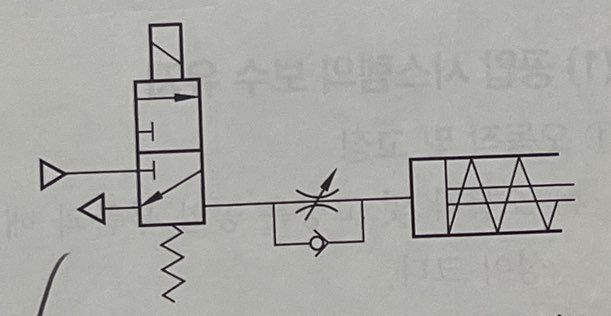

다음 회로의 속도 제어 방식으로 옳은 것은?
공압 모터의 설치 및 유의 사항에 대한 설명으로 틀린 것은?
밸브가 공압 모터에 가까워야 힘을 효율적으로 전달하겠지?
공압 모터의 사용상 주의 사항으로 가장 거리가 먼 것은?
밸브는 가급적 공압 모터 가까이에 설치해야 한다.
공압 실린더 취급 시 주의사항으로 잘못된 것은?
딱봐도 말이 틀린거 같음
공유압 변환기와 에어 하이드로 실린더를 조합하여 사용할 때의 주의사항으로 옳은 것은?
공유압 변환기는 액추에이터보다 높은 위치에 수직으로 설치한다.
공압 시스템에서의 고장을 빨리 발견하고 조치를 취하기 위한 방법으로 가장 거리가 먼 것은?
배관은 가능한 짧게 하고 응축수를 없애야 한다.
공압 시스템에서 공급 유량 부족으로 인한 고장 발생 상황으로 옳은 것은?
서비스 유닛의 구성 중 윤활기 내에 있는 윤활유가 과도할 경우 발생되는 사항이 아닌 것은?
공압 시스템에 있어서 윤활유 등과 섞여 에멀전 상태나 수지 상태가 되어 밸브의 동작을 가로막을 우려가 있는 고장은?
에멀전 - emulsion - 유화

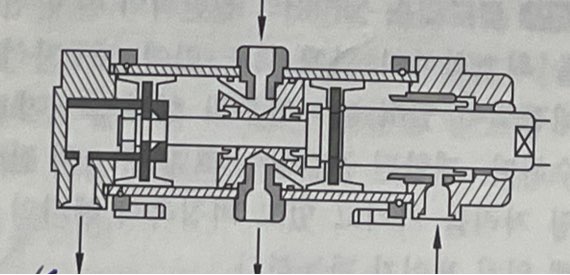

다음 중 슬라이드 밸브에서의 고장이 아닌 것은?
요동형 액추에이터의 선정과 보수 유지 시 고려사항과 거리가 먼 것은?
미터 아웃 방식으로 속도 조절한다.
솔레노이드 밸브에서 전압이 걸려있는데도 아마추어가 작동되지 않는 원인과 가장 거리가 먼 것은?
아마추어 고착
고전압, 고온도 등으로 인한 코일 소손 및 저전압 공급
윤활된 부품들이 일정시간(주말이나 공휴일 등) 정지 후에 윤활유 및 기타 이물질이 고착되어 제 기능을 발휘하지 못하는 것을 무엇이라 하는가?
피스톤형 축압기의 특징으로 옳지 않은 것은?
피스톤형 축압기는 유압에너지를 저장할 수 있는 장치
유압장치 작동 중 관로의 흐름이 밸브 등에 의해 순간적으로 차단될 때, 유체의 운동에너지가 탄성에너지로 변하여 나쁜 영향을 미치는 것은?
채터링-릴리프 밸브등으로, 밸브시트를 두들겨서 비교적 높은 음을 발생시키는 일종의 자력진동현상
캐비테이션 - 유동하고 있는 액체의 압력이 국부적으로 저하되어,포화 증기압 또는 공리 분리압에 달하여 증기를 발생시키거나 또는 용해 공기 등이 분리되어 기포를 일으키는 현상
자동화 시스템 유지보수에 관한 설명 중 틀린 것은?
개량보전 : 구입 또는 설치된 설비가 사용자의 환경변화나 요구를 효율적 및 경제적 측면으로 만족시켜 주지 못할 때, 설계 또는 부품의 일부를 공학적 또는 기술적인 방법으로 개조시키는 설비보전 활동
기계적인 변위를 제어하는 서보(servo) 센서의 종류가 아닌 것은?
파이로센서는 파이로 효과를 이용한 초음파센서
다음 중 능동센서가 아닌 것은?
포토 다이오드 → 광센서
압력 릴리프 밸브의 용도에 따른 분류가 아닌 것은?
감압밸브는 밸브로 통해 on off를 하여 끊어줄 수 있기 때문
검출물체가 검출면으로 접근하여 출력이 동작한 지점에서 검출물체가 검출면에서 멀어져 출력이 복귀한 지점 사이의 거리는?
검출물체가 응차응차 하고 검출면에서 멀어져 출력이 복귀한 거리 : 응차거리

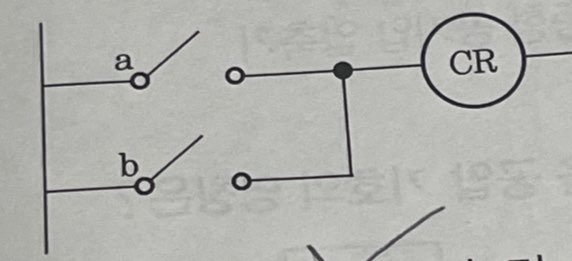

다음 그림의 기호가 의미하는 것은?
화살표가 바깥이면 한시동작
화살표가 안쪽이면 한시복귀
열려있으면 a접점
닫혀있으면 b접점
직류 전동기의 구성 요소로 토크를 발생하여 회전력을 전달하는 요소는?
계자 : 자속을 얻기 위한 자장을 만들어 주는 부분
브러시 : 전기자 권선과 외부 회로를 연결하여 주는 부분
정류자 : 교류 전류를 직류로 바꾸어 주는 부분
펌프의 토출랑이 15ℓ/min 이고 유압실린더에서의 피스톤직경이 32mm, 배관경이 6mm일 때 배관에서의 유속(A)과 피스톤의 전진속도(B)는 각각 몇 m/sec 인가?
Q = AV에서
V = Q / A
V = Q / (파이xD^2 / 4)
Q = 15[ℓ/min] = 15x10^(-3) / 60[m^3/sec]
(A) 배관에서의 유속 D = 6[mm] = 6x10^(-3)[m]
(B) 피스톤의 전진속도 D = 32[mm] = 32x10^(-3)[m]
유압의 동조회로에서 동조운전을 방해하는 요소로 보기에 가장 거리가 먼 것은?
동조회로(동기회로, 싱크로나이즈)는 실린더 두개에 동일한 일을 하게 하는 회로인데
두 실린더 사이에 마찰에 차이가 있던지, 내부 누설의 양이 다르던지, 실린더 안지름이 차이가 나면
동일하게 일을 하는데 방해가 된다
하지만 펌프 토출량은 두 실린더가 동일하게 영향을 받기 때문에
동조운전을 방해하는 요소로 보기는 힘들다
유압펌프 운전 시 점검 사항에 대한 설명으로 틀린 것은?
유면계는 기름의 높이를 측정하는 것
실린더의 피스톤 위치를 영구자석의 힘으로 검출하는 것은?
리드스위치
마그네트에서 발생하는 외부 자기장을 검출하는 자기형 근접 감지기로 매우 간단한 유접점구조를 가지고 있다 큰 자기량의 유무를 검출 할 때 사용
60Hz. 4극 유도전동기의 회전자 속도가 1710rpm일 때 슬립은?
회전자 속도 N=120주파수(f){1-슬립(s)}/극수(P)
S=1-(N*P)/(120f)=1-(1710*4)/(120*60)=0.05
5%
AC 220V, △결선 전동기를 Y결선으로 바꿀때 전동기에 인가되는 선간 전압[V]은 약 얼마인가?
선간 전압[V] = 루트3 x 220 = 381[V]
로터의 피치가 60°, 극수가 8, 회전자의 치수가 6인 4상 스테핑 모터의 스텝각은?
360 / 4*6 =15
다음 중 2차 측 압력을 일정하게 만들어 주는 밸브는?
감압밸브
: 공급되는 압축공기의 압력을 설정된 압력으로 낮추어 1차측 압력보다 낮은 2차측 압력을 시스템으로 공급
제어량을 어떤 일정한 목표값으로 유지하는 것을 목적으로 하는 정치제어가 아닌 것은?
정치제어 (제어량을 일정 목표값에 유지시키는 것이 목적인 제어로 과정이 비교적 단순)
- 발전기의 조속기
- 자동전압조정장치
- 주파수 제어
정치제어 ( 정지정지! 발자주! 씻어!)
200V 전위차로 10A의 전류가 1분간 흘렀을 때 전력량은?
P=전력
P=EI
200V * 10A = 2000W
전력량 = W
W = Pt
2000W * 60sec = 120000J
관측된 프로세스 변동 중 게이지에 의한 변동이 아닌 것은?
게이지에 의한 변동
- 선형성
- 반복성
- 편의
- 안정성
게이지에 의한 변동은?
선반 편안~

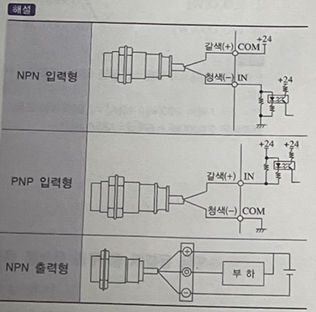

다음 그림에서 근접센서의 배선방법은?
자장에 비례하여 기전력이 발생하는 물리적 현상을 응용한 것으로 자계의 방향이나 강도를 측정할 수 있는 자기센서는?
홀센서
기전력 발생현상을 이용한 것
동기전동기에서 자극수가 4극이고 60Hz의 주파수로 전원을 공급할 때 회전수는 몇 rpm이 되는가?
동기속도(회전수) 구하는 공식
120f/P
(f = 주파수, P는 전원 , 위의 문제에서 4극이라는건 전원이 4개라는 뜻)
즉, 120x60/4 = 1800rpm
다음 중 힘이나 하중과 같은 물리량을 감지할 수 있는 센서는?
열전쌍 - 열전효과로 온도감지
금속측온체 - 온도에 따라 달라지는 금속저항 이용
스트레인 게이지 - 힘 또는 열을 가해 전기저항이 변화하는 원리
열역학의 변화는 외부와의 완전한 열교환이 일어나는 등온과정이나 완전히 차단되는 단열과정의 양 극단의 사이에서 진행되는 과정은?
열역학 관련 머시기 ㅈㄹ싸면 걍 폴리트로픽 ㄱㄱ
다음 유압회로의 명칭은?
다음 진리표의 값을 활용한 것으로 옳지 않은 것은?
진리표의 값은 OR논리
A=X*Y 는 AND 논리
A=X+Y 가 OR 논리임
다음 그림과 같은 밸브를 사용하는 목적으로 옳은 것은?
탱크포트블록형 방향제어밸브
일반적인 경우는 실린더 전진 시 오일이 탱크포트(T)를 통해 배출되어야 함.
하지만 탱크 포트를 블록해놓았기 때문에 오일이 탱크로 나가지 못하고 펌프에서 오는 압력라인(P)로 합류하게 됨.
즉, 기존 펌프 공급 유량 + 배출 유량이 합쳐져 다시 실린더 헤드측(전진측)으로 유입되므로 유량의 증가는 곧 실린더 추력증가이기때문에.
4번이 정답.
그림은 건설기계에서 사용되고 있는 유압모터회로이다. 이 회로의 명칭은?
유압 펌프 토출측 관로에 실치하는 필터는?
보조필터 - 저압 소요량의 보조 펌프와 저압 필터에 의하여 여과시키는 방법
바이패스필터 - 전유량을 여과할 필요가 없는 경우에는 펌프토출량의 10퍼센트 정도를 흡수형 필터로 항시 여과하는 방법
복귀라인필터 - 회로의 복귀 측에 필터를 연결하면 유압 실린더나 유압모터에서의 복귀 오일의 전량을 여과
공기 압축기의 용량제어 방식이 아닌 것은?
무부하조절 - 배기제어, 차단제어, 그립-암제어
ON-OFF 제어
저속제어 - 속도제어, 차단제어
유압 프레스를 설계하려고 한다. 사용압력은 24MPa이고, 필요한 힘은 500kN일 경우 유압 실린더의 직경(cm)으로 가장 적합한것은?
압력(P)=힘(F) / 단면적(A)
스핀들 리드가 20mm이고, 회전각이 180°인 스텝모터의 이송거리[mm]는?
스핀들리드*(회전각/360)=20*(180/360)
컨베이어를 이용한 자동화시스템을 설계하고자 할 때 고려해야할 기본 설계원칙에 해당되지 않는 것은?
컨베이어 자동화 시스템 설계 시 고려해야 할 3대 기본 설계 원칙
이송능력한계의 원칙 - 컨베이어가 단위 시간당 처리할 수 있는 최대 하중이나 물량을 설정
속도의 원칙 - 생산 공정의 흐름에 맞춰 컨베이어의 이동 속도를 최적화균일성의 원칙 - 이송되는 물품의 간격이나 속도가 일정하게 유지되어 공정의 혼란을 방지
PLC(Programmable Logic Control)는 다음 중 어느 영역을 담당하는 장치인가?
PLC (디지털 동작의 전자장치) = 프로세서 (컴퓨터의 명령을 해독하고 실행하는 기능)
어떤 도체에 t(sec) 동안 Q(C)의 전기량이 이동하면 이때 흐르는 전류 I(A)는 어떤 식으로 표시되는가?
전력량 계산
Q = It
t = Q/I
I = Q/t
회전하고 있는 전동기를 역회전되도록 접속을 변경하면 급정지한다. 입연기의 급정지용으로 이용되는 제동방식은?
플러깅(Plugging)제동은 역상제동 또는 역전제동이라고도 불리며, 회전 중인 전동기의 접속을 반대로 바꾸어 역방향의 토크를 발생시킴으로써 전동기를 급격히 정지시키는 방식
1차 지연요소의 스텝응답이 시정수 r를 경과했을 때, 그 값의 최종 도달 값에 대한 비율은 약 % 인가?
뭔 개소린지 모르겠지만 63 빌딩~~
3상 유도 전동기의 속도제어법이 아닌 것은?
유도 전동기의 속도 제어법
주파수 제어법, 1차전압 제어, 극수변환에 의한 제어, 2차 저항 제어, 2차 여자 제어
다음의 진리표를 만족하는 논리 게이트는? (단, A와 B는 입력단이고, S는 출력단이다.)
NOR : 1개이상 입력이 "1"이면, 출력은 "0"
XOR : 1개만 입력이 "1"이면, 출력은 "1"
XNOR : 1개만 입력이 "1"이면, 출력은 "0"
NAND : 2개 입력 "1" 일 경우만 출력 "0"
자기 인덕턴스가 0.5H인 코일에 전류 10A를 흘릴 때 축저되는 에너지는 몇 J 인가?
W=1/2 x L x I²
L=0.5
I=10
피드백 제어시스템에서 반드시 필요한 장치는?
피드백 제어시스템이 제어량의 값을 입력 측으로 되돌려,
목표 값과 비교하면서 제어량을 바꾸기에
입ㆍ출력 비교장치가 반드시 필요
전류의 최댓값을 Im이라 할 때 사인파교류의 실효값 I와 Im의 관계는?
1/√2 는 실효값
2/π 는 평균값
단상 교류 전력 측정법과 가장 관계가 없는 것은?
2전력계법은 3상 전력
100μF 의 콘덴서에 교류 200V, 60Hz의 교류 전압을 가할 때 용량성 리액턴스(Ω)는?
몰라..
PLC의 구성 중 입력(input)측에 해당되지 않는 것은?
출력부는 내부연산의결과를 외부에접속된 전자 접촉기나 솔레노이드에 전달하여 구동시키는부분
전원 차단 시 내용이 전부 지워지는 메모리는?
RAM은 휘발성 메모리 라서 전원이 차단되면기억이 지워진다.
수요 변화에 따른 다양한 제품의 생산에 유연하게 대처하고 높은 생산성의 요구에 대응하는 생산 시스템을 의미하는 용어는?
시스템 물었으니 뒤에 S(system)로 끝나는게 정답
실제의 시간과 관계된 신호에 의해서 제어가 이루어지는 것은?
동기 제어 - 시간에 관계된 신호에 의해 제어
비동기 제어 - 시간 관계 없이 신호의 변화 발생 즉시 제어 (신호의 완료 여부 중요)
논리 제어 - 입력 조건의 참/거짓에 따라 출력 (시간보다는 논리)
시퀀스 제어 - 시간보다는 정해진 순서에 따른 제어 (시간 x, 순서 o)
피드백 제어계의 구성에서 제어요소가 제어대상에 주는 양은?
조작량 - 제어요소가 제어대상에 가하는 제어신호로 제어요소의 출력신호, 제어대상의입력신호
일명 PD미터라고도 부르며 오발(OVAL)기어형과 루츠(ROOTS)미터형을 주로 사용하고 있는 유량계는?
다음 중 트랜지스터의 접지방식이 아닌 것은?
게이트웨이 ㅈ까
보고 풀어
직렬연결 = AND = 논리곱 = A*B
병렬연결 = OR = 논리합 = A + B
보고 풀어 2

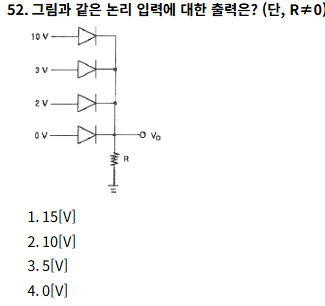

다이오드 OR 회로라는 거라는데
저항 R이 접지(R 밑에 있는 이상한거) 쪽으로 가있으면 큰놈(10V) 혼자 살아남고
저항 R이 전원(V0)쪽에 가있으면 작은놈이 이긴대
3상 유도전동기의 회전방향을 시계방향에서 반시계방향으로 변경하는 방법은?
핵심 원리
3상 유도전동기의 회전 방향은 전원이 공급되는 상순(Phase Sequence)에 의해 결정됩니다.
회전 자기장: 3상 전원(R,S,T)이 스테이터(고정자) 권선에 흐르면 회전 자기장이 발생합니다.
방향 변경: 세 선 중 어느 것이든 두 선의 위치를 서로 맞바꾸면 회전 자기장의 방향이 반대가 되어 전동기가 역회전하게 됩니다.
오답 분석
❌ 1번 & 2번 (단락): '단락(Short-circuit)'은 전선을 서로 붙여버리는 합선을 의미합니다. 이는 과전류를 발생시켜 차단기가 내려가거나 전동기가 소손(타버림)되는 사고로 이어집니다.
❌ 3번 (모두 바꿈): 세 선(R->S, S->T, T->R)을 모두 한 칸씩 밀어서 바꾸면 상순이 유지되어 회전 방향은 그대로입니다.
다음 설명 중 틀린 것은?
분산기동형 단상 유도전동기의 기동권선이나 운전권선의 어느 한 권선의 단자접속을 반대로한다.
동일 거리를 나가는데 요하는 초음파 펄스의 흐름과 같은 방향과 반대 방향의 시간차에 의해 평균 유속을 구하는 싱 어라운드(sing around)법을 측정 원리로 하는 유량계는?
문제에 답이 있다!
초음파 - 초음파
100μF의 콘덴서에 1000V의 직류 전압을 인가하면 충전되는 전하량(C)은 얼마인가?
μ -> 마이크로 = 10^-6 임
즉, 100*10^-6*1000 = 0.1
실린더에 인장 하중이 걸리거나 부하의 관성에 의한 인장 하중 효과가 발생되면 피스톤 로드가 끌리게 되는데 이를 방지하기 위하여 구성하는 회로는?
사람으로 비유하면 사람이 질질 끌리는도중에 일어나려면 신체 "밸런스"가 필요하다고 생각하면될듯
면적이 1m2인 곳을 50N의 무게로 누를 때 면적에 작용하는 압력은?
P=F/A = 50/1 = 50[N/m2]=50[Pa]
스트립(strip) 또는 로드형상의 재질이 그 재질 전체의 길이에 걸쳐 부분적인 공정이 이루어지는 작업에 적합한 핸들링 방식은?
하나로 여러개 공정 = 로터리
전체에 부분적 공정 = 리니어
자외선으로 데이터를 지울 수 있어 다시 프로그램이 가능한 메모리는?
1. PROM :한 번만 데이터를 기록할 수 있는 메모리
3. EEPROM : 자외선이 아닌 전기적 신호를 이용하여 데이터를 지울 수 있는 메모리
4. Mask ROM : 반도체 제조 공정에서부터 데이터가 미리 기록되는 메모리 대량 생산에 적합 데이터를 지우거나 수정할 수 없습니다.
