1. 도전율이 클 것

2. 기계적 강도가 클 것

3. 비중(밀도)이 작을 것

4. 가선공사(접속)가 쉬울 것

5. 부식성이 작을 것

6. 유연성(가공성)이 좋을 것

7. 경제적일 것

1. 허용전류 클것

2. 기계적 강도 클것

3. 전압강하 적어야 한다

- 허용전류 : 연속하여 전류가 흐르는 경우 도체의 수명적 관점에서 실용상 안전하게 보낼 수 있는 전류, 연속허용온도 90[C]를 기준

ACSR : 강심 알루미늄 연선 (나전선)

DV 전선 : 인입용 비닐 절연 전선

DV 3R : 인입용 비닐절연전선 3개꼬임

FL 전선 : 형광 방전등용 비닐 전선

NR 전선 : 450/750[V] 일반용 단심 비닐 절연 전선

OC 전선 : 옥외용 가교 폴리에틸렌 절연전선

OE 전선 : 옥외용 폴리에틸렌 절연전선

OW 전선 : 옥외용 비닐 절연 전선

HFIX : 450/750[V] 저독성 난연 가교 폴리올레핀 절연전선

HFIO : 450/750[V] 저독성 난연 폴리올레핀 절연전선

VCT : 0.6/1KV 비닐절연 비닐 캡타이어 케이블

- E : 폴리에틸렌

- C : 가교폴리에틸렌(XLPE)

1.5 16 95 300

2.5 25 120 400

4 35 150 500

6 50 185 630

10 70 240

L1 : 갈색

L2 : 검은색

L3 : 회색

N : 파란색

보호도체 : 녹색-노란색

갈흑회청 >>> 갈검회파녹/노

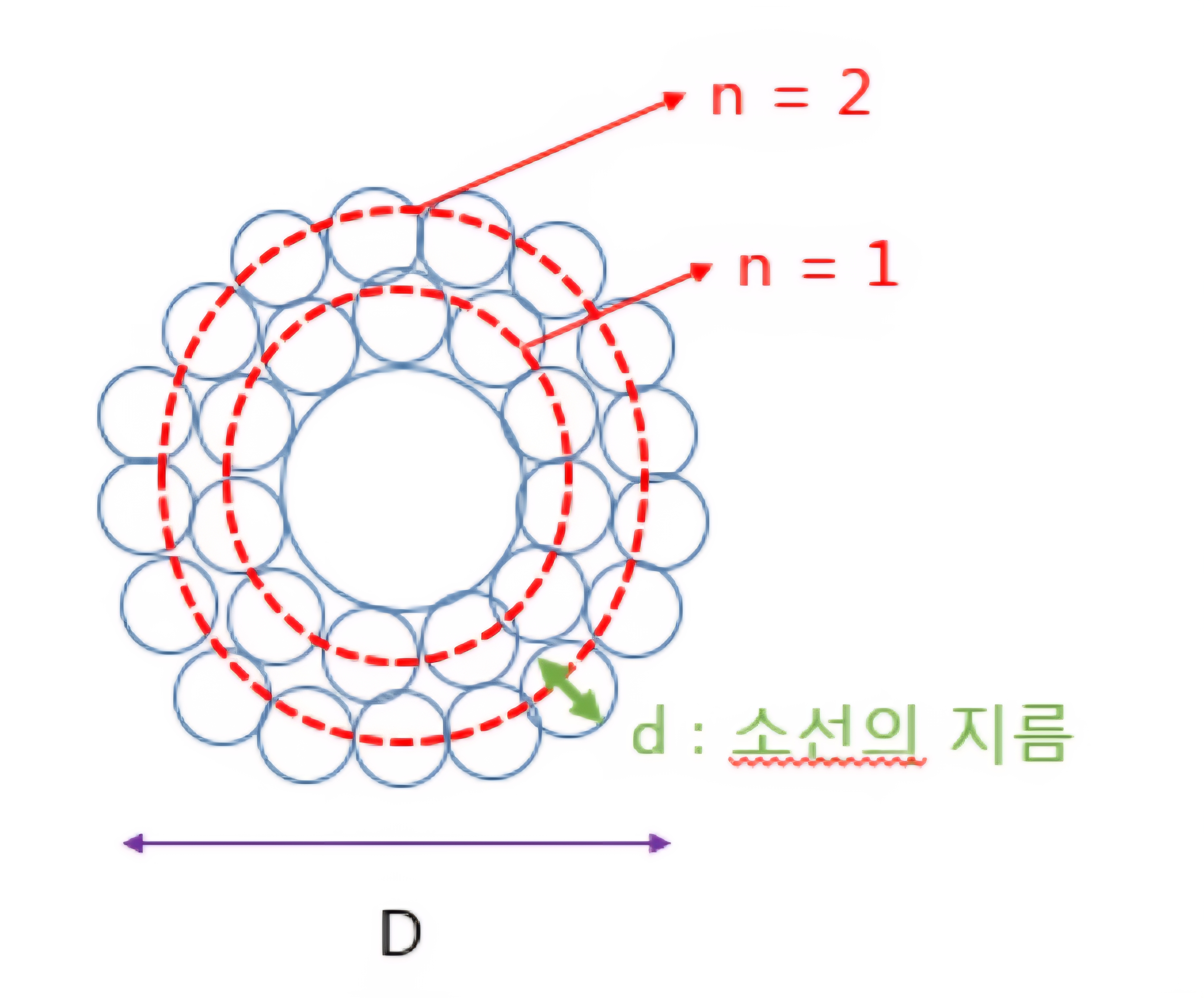

연선 [N/d]로 나타내며 여기서,

N은 소선의 총수이고 d는 소선의 직경

* 연선의 총 소선수 : N = 3n(n+1) +1

여기서 n은 층수

n = 1 N = 7

n = 2 N = 19

n = 3 N = 37

* 연선의 바깥지금 : D = (2n + 1)d

**** 절연 **** 시스 케이블

v : 비닐

C : 가교폴리에틸렌

E : 폴리에틸렌

R : 고무

B : 부틸고무

CV1 케이블 : 0.6/1[KV] 가교 폴리에틸렌 절연 비닐 시스 케이블

CV10 케이블 : 6/10[KV] 가교 폴리에틸렌 절연 비닐 시스 케이블

CVV 케이블 : 0.6/1[KV] 비닐절연 비닐 시스 제어 케이블

CN-CV 케이블 : 동심중성선 차수형 전력케이블 >>> 22.9KV-Y(3상4선식)

CN-CV-W 케이블 : 동심중성선 수밀형 전력케이블>>> 22.9KV-Y(3상4선식)

EV 케이블 : 폴리에틸렌 절연 비닐 시스 케이블

FR CNCO-W : 동심중성선 수밀형 저독성 난연 전력케이블

MI 케이블 : 미네럴 인슈레이션 케이블 >>> 저압용

PNCT 케이블 : 0.6/1[KV] 고무 절연 클로로프렌 캡타이어 케이블

VV 케이블 : 0.6/1[KV] 비닐 절연 비닐 시스 케이블

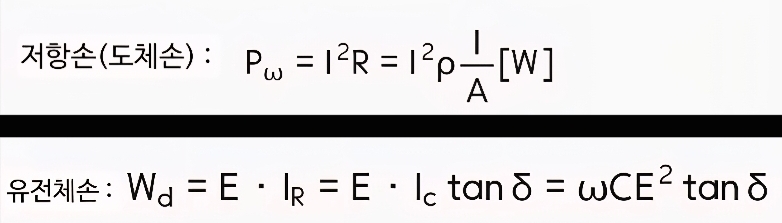

1. 도체의 저항손(도체손)

2. 유전체손(절연체손)

3. 연피손(시스손) : 전자유도작용

1. 용량의 표시?

- 10[A]는 방기하지 않는다.

- 15[A] 이상은 전류 값을 표기한다.

2. 극수의 표시방법

- 단극은 방기하지 않는다.

- 2극 또는 3로, 4로는 각각 2P 또는

3, 4의 숫자를 표기한다.

3. 파일럿 램프를 내장하는 것은 L

4. 방수형은 WP

5. 방폭형은 EX

6. 타이머는 T

1. 벽 붙이는 벽 옆을 칠한다.

2. 옥외등은 ( )로 하여도 좋다

3. HID등의 종류를 표시하는 경우는 용량 앞에 다음 기호를 붙인다.

- 수은등 : H

- 메탈 할라이드등 : M

- 나트륨등 : N

- X200 >>> 크세논등 200[W] (영사기 조명)

[보기] H400 >>> 400[W] 수은등

4. 형광등

- 용량을 표시하는 경우는 램프의 크기(형) x 램프수로 표시한다. 또, 용량 앞에 F를 붙인다.

[보기] F40, F40x2

- 용량 외에 기구를 표시하는 경우는 램프의 크기(형) x 램프수 - 기구수를 표시한다.

[보기] F40-20, F40x2-3

n = 3

[37/3.2]

D = (2n + 1)d

= (2x3 + 1) x 3.2

= 22.4[mmm]

1. 450/750[V] 저독성 난연 폴리올레핀 절연전선

2. 0.6/1[KV] EP 고무 절연 클로로프렌 캡타이어 케이블

WP : 방수형 스위치

T : 타이머붙이 스위치

2 : 2구 콘센트

3P : 3극 콘센트

E : 접지극붙이 콘센트
