전력계통의 운용에 관한 지시 및 급전조작을 하는 곳

과부하 전류 및 단락전류

- 단락전류 : 전로의 선간이 임피던스가 매우 적은 상태 (Z=0)

배선차단기, 퓨즈, 기중차단기(ACB)와 같이 과부하전류 및 단락전류를 자동차단하는 기능을 가진 기구

- 저압 : 배선차단기, 퓨즈, 기중차단기(ACB)

접지식 전로에서 전선과 대지간의 전압 비접지식 전로에서 전선과 그 전로중의 임의의 다른 전선 사이의 전압

등전위성을 얻기 위해 전선 간을 전기적으로 접속하는 조치

- 감전보호

전로에 접속된 변압기 또는 콘덴서의 결선상 단위

강전류 전기의 전송에 사용하는 전기 도체, 절연물로 피복한 전기 도체 또는 절연물로 피복한 전기 도체를 다시 보호 피복한 전기 도체

발전소, 변전소, 개폐소 이에 준하는 곳, 전기사용장소 상호간의 전선(전차선을 제외한다) 및 이를 지지하거나 수용하는 시설물

- 전선 + 지지물 + 애자

통상의 사용 상태에서 전기가 통하고 있는 곳

다선식 전로에서 전원의 중성극에 접속된 전선

- 단상 3선식(110V/220V)

- 3상 4선식(220V/380V)

무효전력을 조정하는 전기기계기구

- 무효전력 조정 : 동기조상기, 분로리액터, 전력용콘덴서, SVC(정지형 무효전력 보상장치)

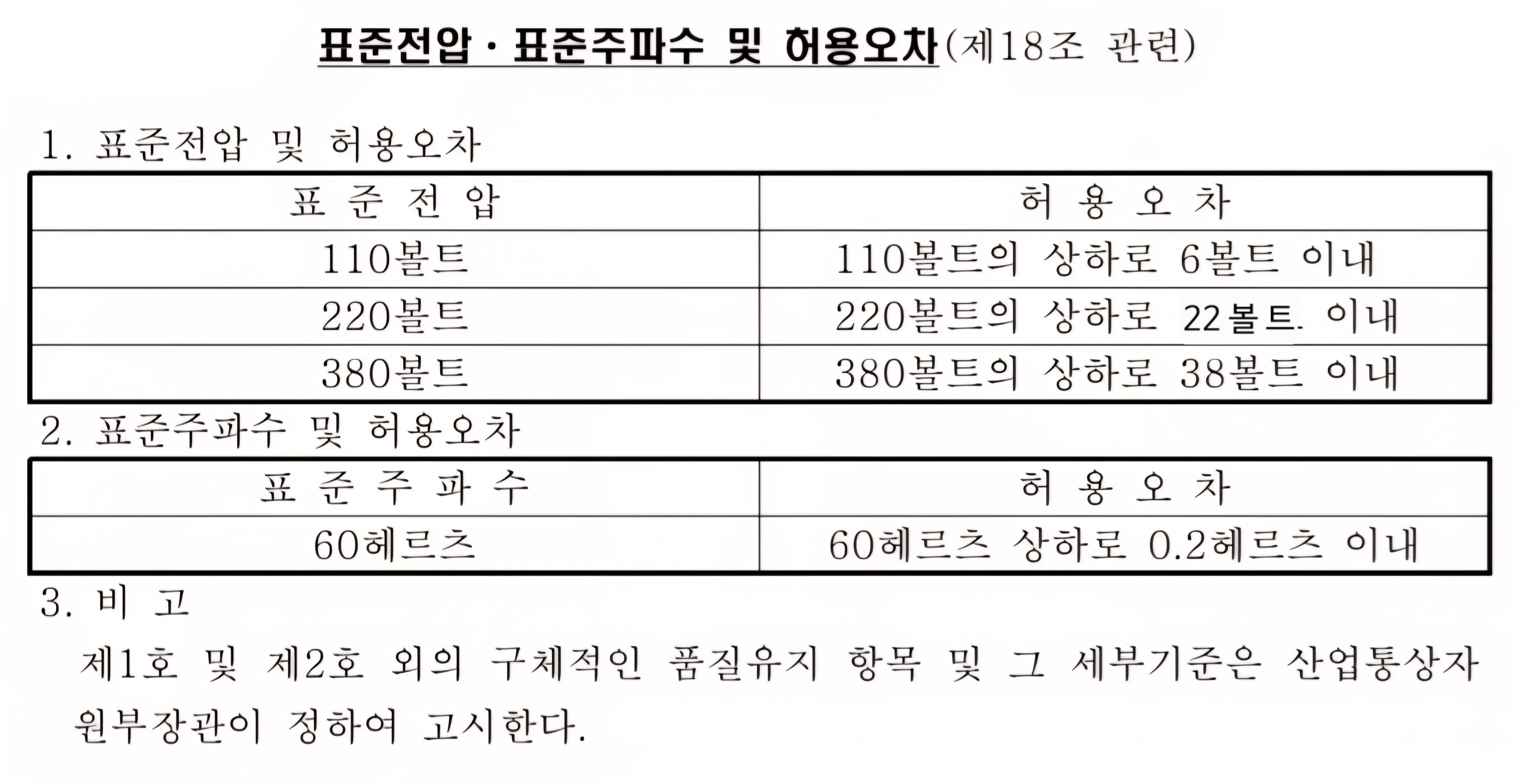

- 저압 : 110V, 220V, 380V

1. 직류 : 1.5[KV] 이하

2. 교류 : 1[KV] 이하

- 고압 : 3300V, 6600V

1. 직류 : 1.5[KV] 초과 7[KV] 이하

2. 교류 : 1[KV] 초과 7[KV]

- 특고압 : 22.9KV, 66KV, 154KV, 345KV, 765KV

1. 7[KV] 초과

인체에 위험을 초래하지 않을 정도의 저압

- 2차 전압이 교류 50[V] 이하, DC 120[V] 이하

- SELV(Safety Extra Low Voltage) : 비접지 회로

- PELV(Protective Extra Low Voltage) : 접지 회로

변전소의 밖으로부터 전송받은 전기를 변전소 안에 시설한 변압기, 전동발전기, 회전변류기, 정류기 그 밖의 기계 기구에 의하여 변성하는 곳으로서 변성한 전기를 다시 변전소 밖으로 전송하는 곳

[변전소의 기능]

1. 전압의 변성과 조정

2. 전력의 집중과 배분

3. 전력 조류의 제어

4. 계통 설비 보호

(1) 공칭전압 : 전선로를 대표하는 선간전압 >> 22.9, 154, 345, 765 [KV]

(2) 최고전압 : 선로의 이상상태(1선지락, 정전유도, 코로나등) 를 고려한 최고 선간전압

최고전압 = (공칭전압/1.1) X 1.15

(1.1 : 표준 전압강하율, 1.15 : 여유율)

(3) 정격전압 : 전기기계기구, 선로 등에서 표준적인 동작 상태를 유지할 수 있는 전압

- 전선 >> 허용전류

- 기계기구 >> 정격전류

1. 급전소

2. 전선

3. 전로

4. 전선로
