6.변압기 해설 페이지
1번
변압기 병렬운전 조건 4가지를 쓰고, 조건이 맞지 않을 경우 어떤 현상이 나타나는지 쓰시오.
극성이 같을 것
☞ 큰 순환전류가 흘러 권선 소손
정격전압이 가을 것
☞ 순환전류가 흘러 권선 가열
%임피던스가 같을 것
☞ 부하 분담이 균형을 이루지 못함
내부저항과 누설리액턴스의 비가 같을 것
☞ 전류 간에 위상차가 생겨 동손 증가
<극정임내>
<큰순부전>
2번

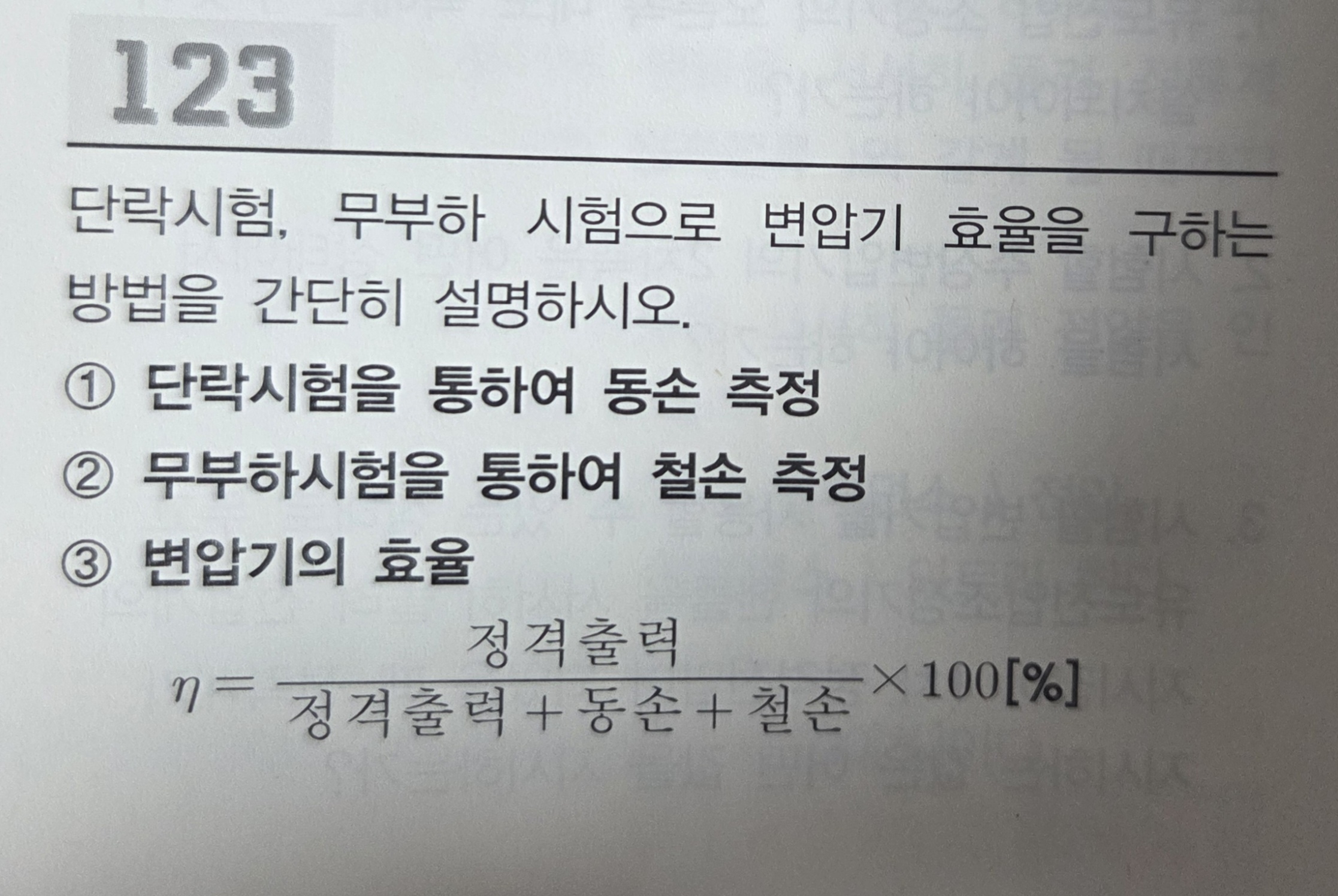

단락시험 , 무부하 시험으로 변압기 효율을 구하는 방법을 간단히 설명하시오.
단락시험을 통하여 동손 측정
무부하시험을 통하여 철손 측정
변압기의 효율
<단무변>
3번
변압기 최대효율 조건을 쓰시오.
최대효율 조건은 철손과 동손이 같을 떄이다.
4번
변압기의 무부하손 및 부하손에 대하여 설명하시오.
무부하손:
부하손:
무부하손: 부하의 유무에 관계없이 발생하는 손실로 철손이 있다.
부하손: 부하전류에 의한 저항손을 말하며 동손이 있다.
5번

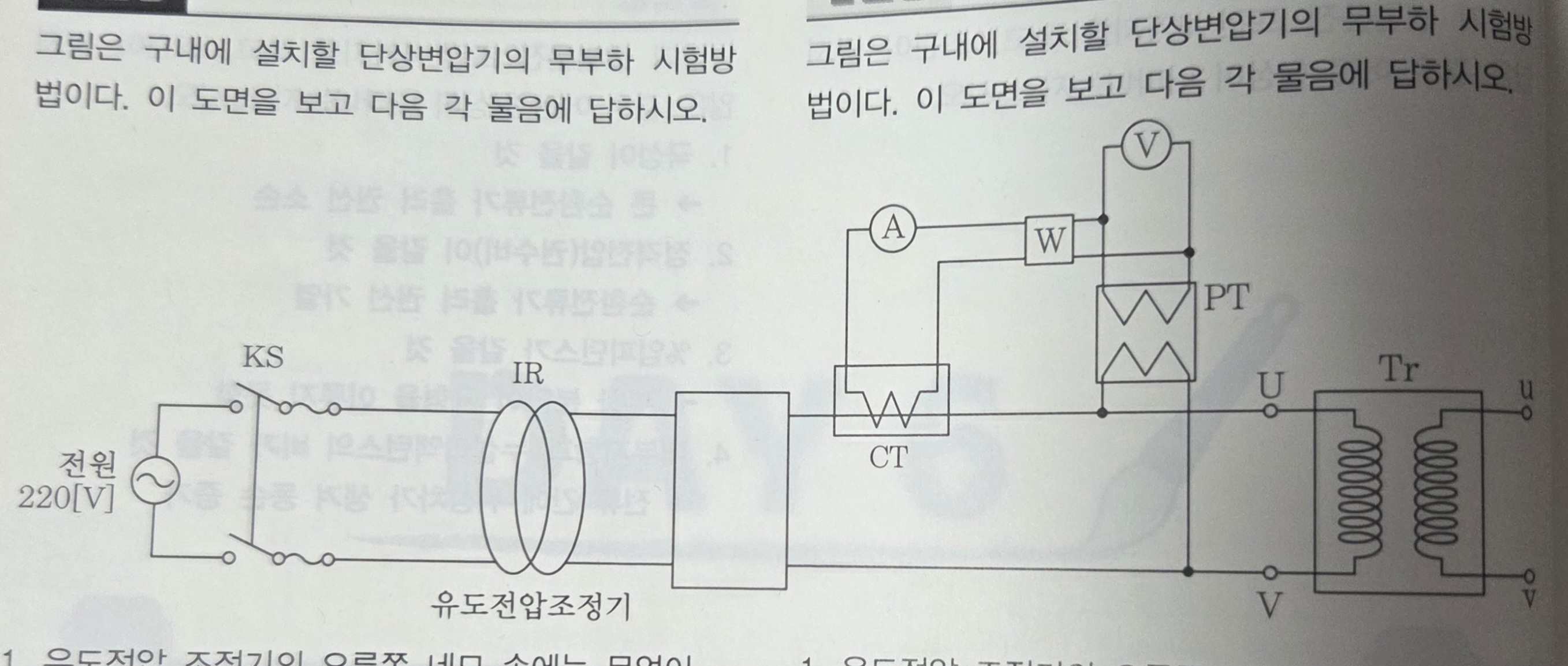

1. 유도전압 조정기의 오른쪽 네모 속에는 무엇이 설치 되어야 하는가?
2. 시험할 주상변압기의 2차측은 어떤 상태에서 시험을 하여야 하는가?
3. 시험할 변압기를 사용할 수 있는 상태로 두고 유도전압조정기의 핸들을 서서히 돌려 전압계의 지시값이 1차 정격전압이 되었을 때 전력계가 지시하는 값은 어떤 값을 지시하는가?
1. 유도전압 조정기의 오른쪽 네모 속에는 무엇이 설치 되어야 하는가?
승압용 변압기
2. 시험할 주상변압기의 2차측은 어떤 상태에서 시험을 하여야 하는가?
개방
3. 시험할 변압기를 사용할 수 있는 상태로 두고 유도전압조정기의 핸들을 서서히 돌려 전압계의 지시값이 1차 정격전압이 되었을 때 전력계가 지시하는 값은 어떤 값을 지시하는가?
철손
6번

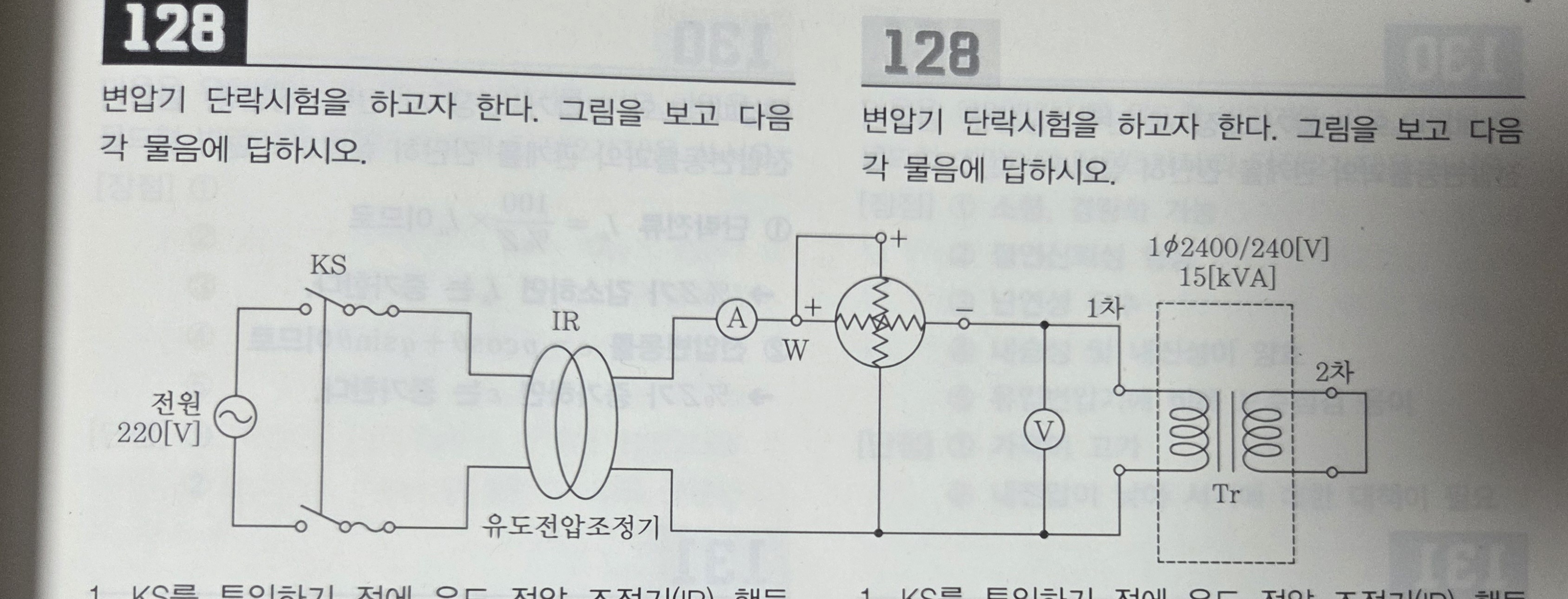

1. KS를 투입하기 전에 유도 전압 조정기 핸들은 어디에 위치시켜야 하는가?
2. 시험할 변압기를 사용할 수 있는 상태로 두고, 유도전압 조정기의 핸들을 서서히 돌려 전류계의 지시값이 ( ) 와 같게 될 때까지 전압을 가한다.
3. 유도전압조정기의 핸들을 서서히 돌려 전압을 인가하여 단락시험을 하였다. 이때 전력계의 지시값을 ( ) 전압, 전력계의 지시값을 ( ) 와트라 한다.
4. % 임피던스는 교류전압계의 지시값/( ) X 100[%] 이다.
1. KS를 투입하기 전에 유도 전압 조정기 핸들은 어디에 위치시켜야 하는가? 전압 O[V]
2. 시험할 변압기를 사용할 수 있는 상태로 두고, 유도전압 조정기의 핸들을 서서히 돌려 전류계의 지시값이 ( 1차 정격젼류 ) 와 같게 될 때까지 전압을 가한다.
3. 유도전압조정기의 핸들을 서서히 돌려 전압을 인가하여 단락시험을 하였다. 이때 전력계의 지시값을 ( 임피던스 ) 전압, 전력계의 지시값을 ( 임피던스 ) 와트라 한다.
4. % 임피던스는 교류전압계의 지시값/( 1치 장격전압 ) X 100[%] 이다.
7번
단권 변압기의 장점 3가지 및 단점 2가지를 쓰시오.
장점
1.
2.
3.
단점
1.
2.
동량을 줄일 수 있다.
동손이 감소하여 효율이 좋다.
전압강하 및 전압변동률이 작다.
<동동전>
단락전류가 크다.
1차측 이상전압 발생 시 2차측에 고전압이 걸려 위험하다.
<단1차측>
8번
단권변압기의 사용 용도 2가지에 대해서 쓰시오.
배전선로의 승압 및 강압용 변압기
동기전동기와 유도전동기의 기동 보상기용 변압기
<배동>
9번
아몰퍼스 변압기의 장점 3가지와 단점 3가지를 쓰씨오.
장점
1
2
3
단점
1
2
3
철손이 매우 적다
과부하 내량이 우수하다
고주파 대역에서 자기적 특성이 우수하다
<철과고>
포화자속 밀도가 낮다.
아몰퍼스 소재의 경도가 높아 제작상 어려움이 있다.
고가이다.
<포아고>
10번
다음은 유입변압기와 몰드형 변압기를 비교 하였을 때 몰드형 변압기의 장점 5가지와 단점 2가지를 쓰시오.
장점
1
2
3
4
5
단점
1
2
소형,경령화 가능
절연신뢰성 향상
난연성 우수
내습성 및 내진성이 양호
유입변압기에 비해 보수점검 용이
<소절난내유>
가격이 고가
내전압이 낮아 서지에 대한 대책이 필요
<가내>
11번
H종 건식 변압기를 사용하려고 한다. 같은 용량의 유입 변압기를 사용할 때와 비교하여 그 이점을 4가지만 쓰씨오. (단, 변압기의 가격 , 설치 시의 비용 등 금전에 관한 사항은 제외한다.)
1.
2.
3.
4.
소형, 경량화 가능
절연 신뢰성이 높음
난연성 우수
절연유를 사용하지 않아 설치 및 유지보수가 용이
<소절난절>
12번
대용량의 변압기 내부고장을 보호할 수 있는 보호장치 5가지를 쓰시오.
1.
2.
3.
4.
5.
유온계
방압 안전장치
부흐홀츠 계전기
비율차동 계전기
충격압력 계전기
<유방부비충>
13번
변압기 1차측 Y결선의 중성점을 전로로 N선에 연결하면 안되는 이유를 쓰시오.
한 상이 결상 시 나머지 변압기 2대가 역 V결선 되어 과부하로 인하여 변압기가 소손될 수 있다.
14번
변압기의 △- △ 결선 방식의 장점과 단점을 3가지 쓰시오.
장점
1.
2.
3.
단점
1.
2.
3.
1대 고장 시 나머지 2대로 V결선하여 사용가능
상전류가 선전류의 1/√3 되어 대전류에 적합하다.
제3고조파 전류가 △결선 내를 순환하므로 정현파 교류 전압을 유기하여 기전력의 파형이 왜곡되지 않는다.
<1대상제>
지락사고 검출 어려움
지락 검출이 어려워 접지형계전기용변압기(GPT)필요하다.
각 상의 임피던스가 다르면 3상 부하가 평형이 되어도 불평형이 된다.
<지지각>
15번
옥외용 변전소 내의 변압기 사고라고 생각할 수 있는 사고의 종류 4가지만 쓰시오.
권선의 단선
권선의 상간단락 및 층간단락
권선과 철심간의 절연파괴에 의한 지락사고
고,저압 권선의 혼촉
<권권권고>
16번
△-Y결선 방식에 대한 장점과 단점 2가지 쓰시오.
장점
1.
2.
단점
1.
2.
Y결선측 중성점 접지 가능
Y결선측 절연 용이
1상 고장 시 전원공급이 불가능
중성점 접지로 인한 유도장해 초래
[Y결선 1상 중 ]
17번
배전용 변압기의 고압측(1차측)에 여러 개의 탭을 설치하는 이유는?
선로의 전압강하에 의하여 변전소로부터 먼 거리에 있는 변압기는 1차측 전압이 낮으므로 탭전압을 조정하여
변압기 2차측의 부하 단자전압을 거리에 관계없이 일정하게 유지하기 위해서.
<선변>
18번
변압기를 전력계통에 투입할 때 여자 돌입전류에 의한 차동계전기의 오동작을 방지하기 위하여 이용되는 차동 계전기의 종류(또는 방식)를 한가지만 쓰시오.
감도저하법
19번
Control TR(제어용 변압기)의 설치 목적은?
고전압을 제어회로에 필요한 저전압으로 변환하여
제어기기의 조작 전원으로 공급한다.
[고제]
20번
변압기 본체 탱크내에 발생한 가스 또는 이에 따른 유류를 검출하여 변압기 내부고장을 검출하는데 사용되는 계전기로서 본체와 콘서베이터 사이에 설치하는 계전기는?
부흐홀츠 계전기
21번
단상 변압기 2대를 이용하여 3상을 2상으로 변환하는 결선방법 명칭을 쓰시오.
스코트 결선
22번
가스절연 변전소의 특징을 5가지만 설명하시오.
(단 경제적이거나 비용에 관한 답은 제외한다.)
소형화 가능
소음이 적다
충전부가 완전히 밀폐되어 안전성이 높다
육안점검이 불가능하여 사고 조기발견이 어렵다
대기 중의 오염물의 영향을 받지 않기 때문에 신뢰도가 높다
<소소충육대>
23번
변압기의 호흡작용이란 무엇인지 쓰시오.
변압기 외부온도와 내부에서 발생하는 열로 인해
변압기 내부에 있는 절연유의 부피가 수축, 팽창하여
외부의 공기가 변압기 내부로 출입
<변변외>
24번
호흡작용으로 인해 발생되는 문제점을 쓰시오,
변압기 내부에 수분 및 불순물이 혼입되어
절연유의 절연내력을 저하시키고 침전물이 발생
<변절>
25번
호흡작용으로 발생되는 문제점을 방지하기 위한 대책은?
콘서베이터 설치
26번
변압기 명판에 표시되어 있는 변압기 냉각방식 5가지를 쓰씨오.
1. OA(ONAN) :
2: FA(ONAF) :
3. OW(ONWF) :
4. FOA(OFAF) :
5. FOW(OFWF) :
1. OA(ONAN) : 유입자냉식
2: FA(ONAF) : 유입풍냉식
3. OW(ONWF) : 유입수냉식
4. FOA(OFAF) : 송유풍냉식
5. FOW(OFWF) : 송유수냉식
27번
유입풍냉식은 어떤 냉각방식인지 쓰시오.
유입변압기에 방열기를 부착하여 송풍기에 의해
강제 통풍시켜 절연유의 냉각효과를 증대시킨 방식
<유강>
28번
무부하 탭 절환장치는 어떠한 장치인지 쓰시오.
무부하 상태에서 변압기의 권수비를 조정하여
변압기 2차측 전압을 조정하는 장치
<무변>
29번
계기용 변압기 1차측 및 2차측에 퓨즈를 부착하는지 여부를 밝히고, 퓨즈를 부착하는 경우에 그 이유를 간단히 설명하시오.
1.여부
2.이유
1.여부 1차측 및 2차측에 부착한다.
2.이유
[1차측] PT의 고장이 선로에 파급되는 것을 방지
[2차측] 부하 고장으로 인한 2차측 단락 발생 시
1차측으로 파급되는 것을 방지
30번
옥내용 PT는 주로 어떤 형을 사용하는가?
몰드형
31번
GPT의 사용 용도를 쓰시오.
비접지 선로의 영상전압 검출
32번
GPT 정격 1차, 2차, 3차 전압V을 쓰시오.
1차: 22,900/ √3 [V]
2차: 190/ √3 [V]
3차: 110/√3 [V]
33번
GPT 3차 권선 각 상에 110V의 램프 접속 후 어느 한 상에서 지락사고가 발생하였다면 램프의 점등상태는 어떻게 되는가?
지락된 상의 램프는 소등
건전상의 두 램프의 밝기는 더욱 밝아짐
[지건]
34번
한류저항기 용도 3가지를 쓰씨오.
계전기 동작에 필요한 유효전류 발생
오픈델타 회로에서 각 상전압의 제3고조파 억제
비접지 회로의 이상 현상 억제
<계오비>
35번
우리나라에서 사용되는 CT의 극성은 일반적으로 어떤 극성의 것을 사용하는가?
감극성
36번
CT는 운전 중에 개방하여서는 아니된다, 그이유는?
변류기 1차측 부하전류가 모두 여자전류가 되어
변류기 2차측에 고전압을 유기하여 변류기의 절연을 파괴할 수 있다.
<변변1차2차>
37번
통전중에 있는 변류기 2차측 기기를 교체하고자 할 때
가장 먼저 취하여야 할 조치와 그 이유는 무엇인가?
[조치]
[이유]
2차측 단락
변류기 1차측 부하전류가 모두 여자전류가 되어
변류기 2차측에 고전압을 유기하여 변류기의 절연을 파괴하여
[변변]

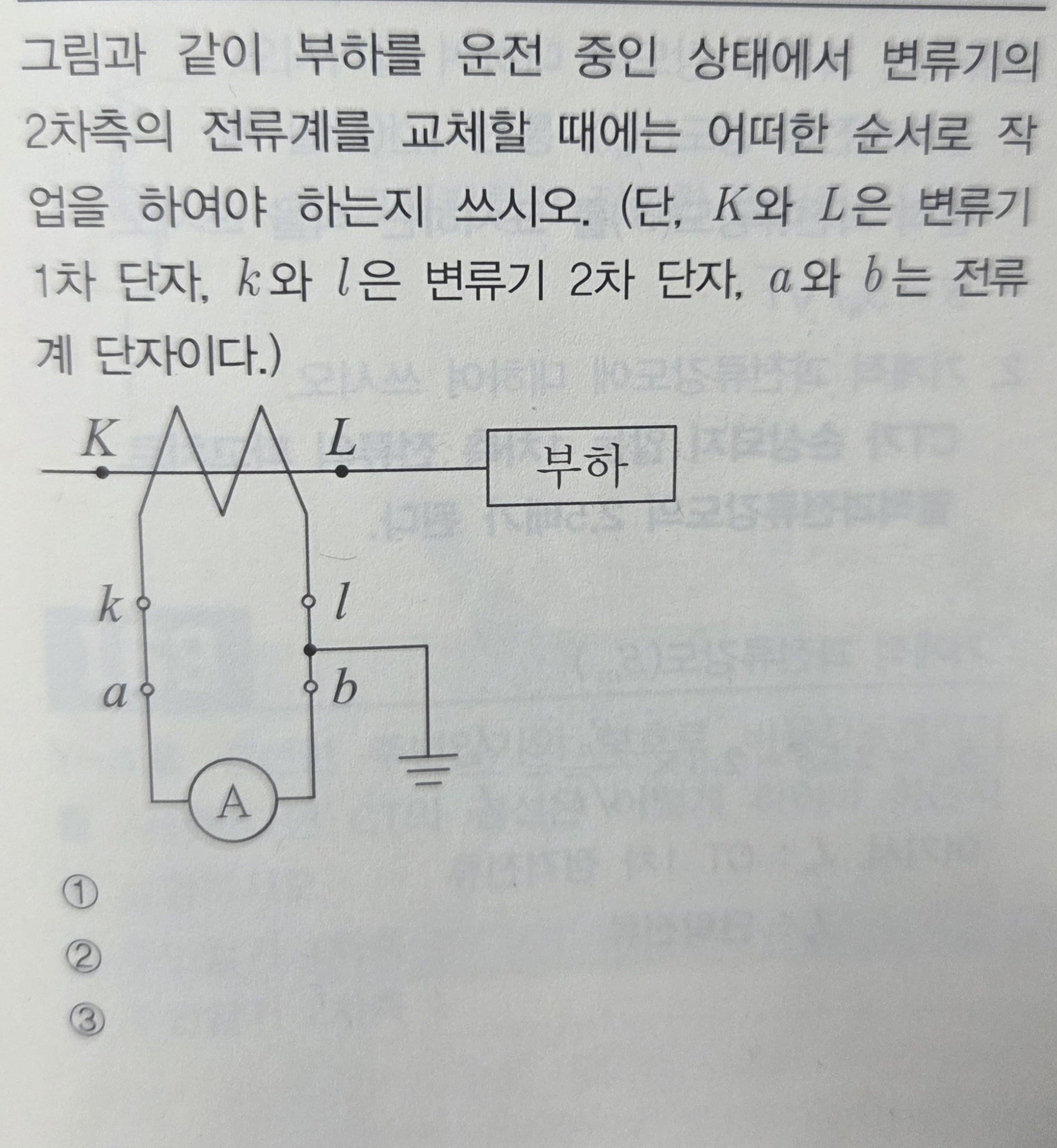

38번
1. 변류기 2차 단자 K,I 단락
2. 전류계 단자 a,b를 분리하여 전류계 교체
3. 단락하였던 변류기 2차 단자 K,I 개방
39번
계기용 변류기는 차단기의 전원측에 설치하는 것이 바람직하다. 무슨 이유인가?
보호 범위를 넓히기 위하여
40번
CT의 비오차가 무엇인지 설명하고, 공식을 작성하시오.
공칭변류비와 측정변류비의 차이를 측정변류비에 대한 백분율로 나타낸 것

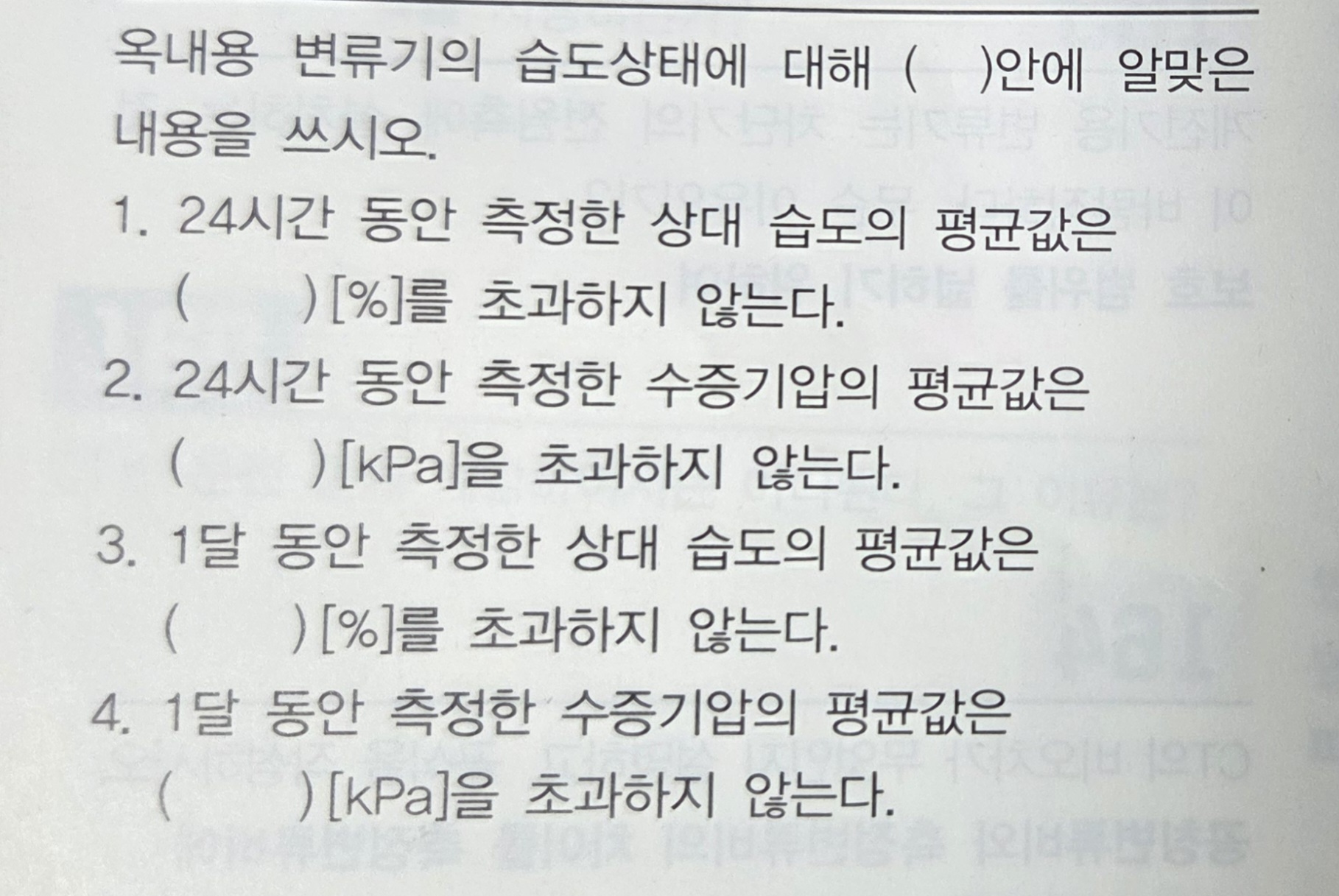

41번
95%
2.2 KPa
90%
1.8 KPa
42번

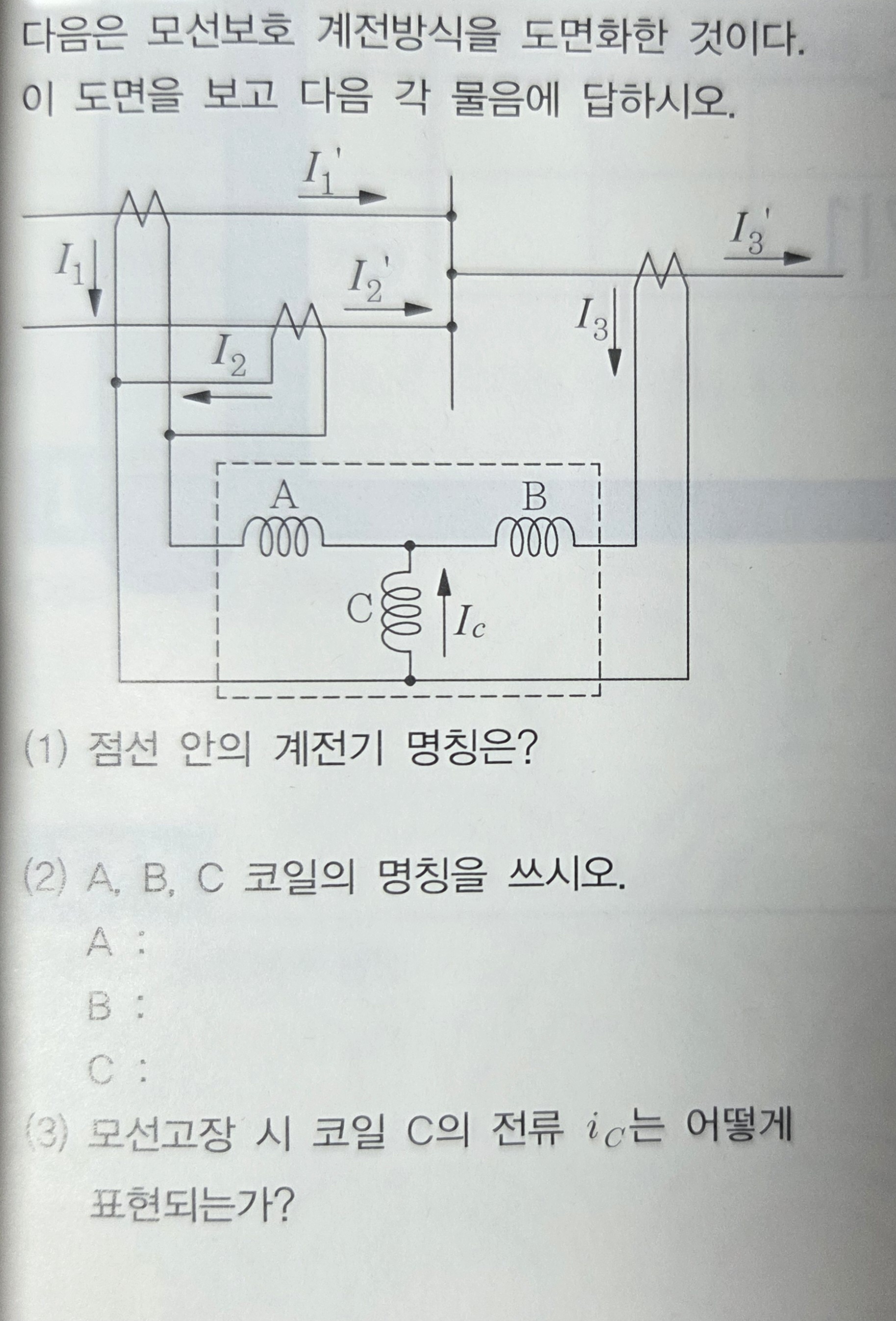

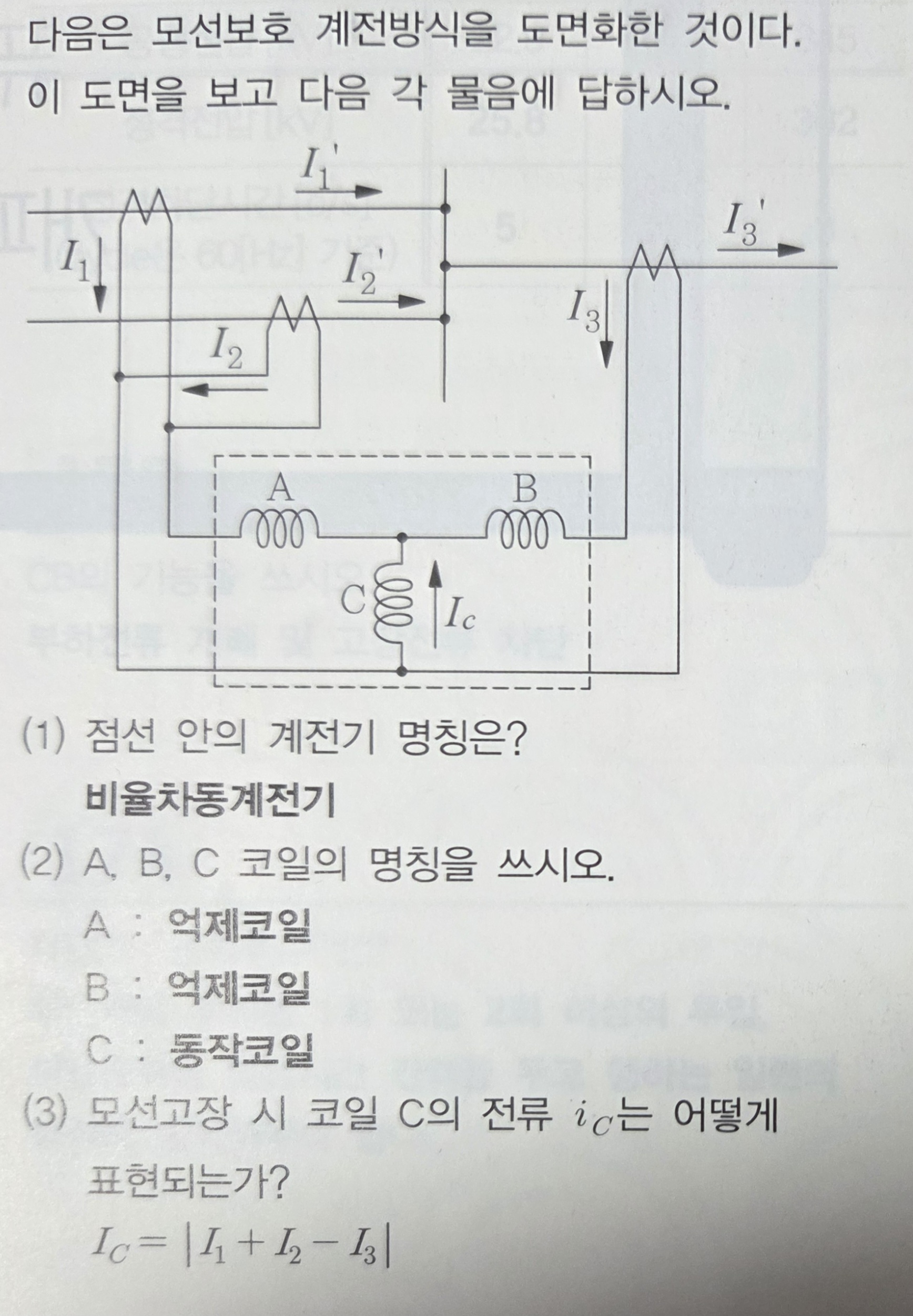

비율차동계전기는 어떤 목적으로 사용되는지 쓰시오.
변압기 내부고장 검출에 이용

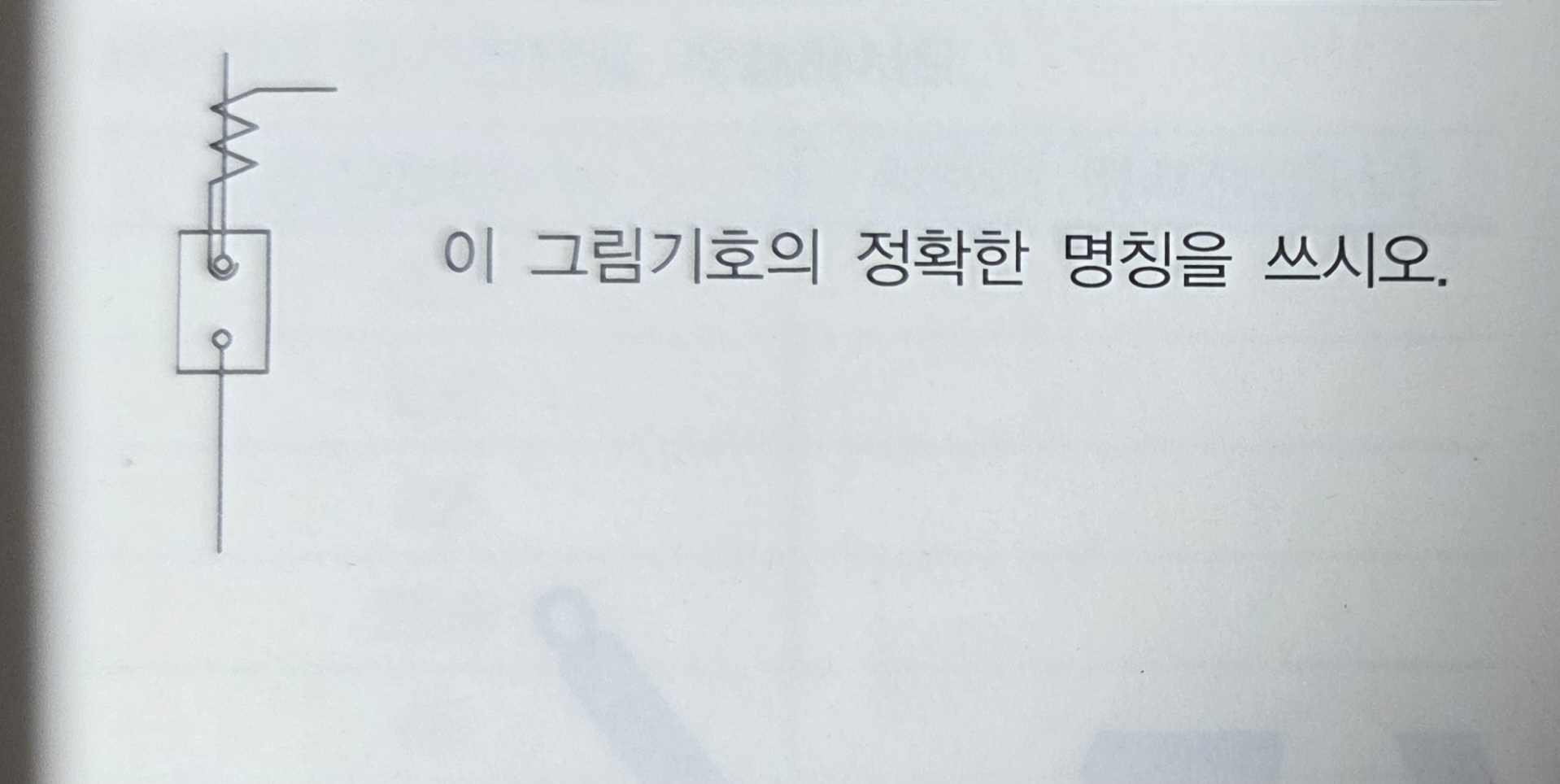

43번
부싱형 변류기

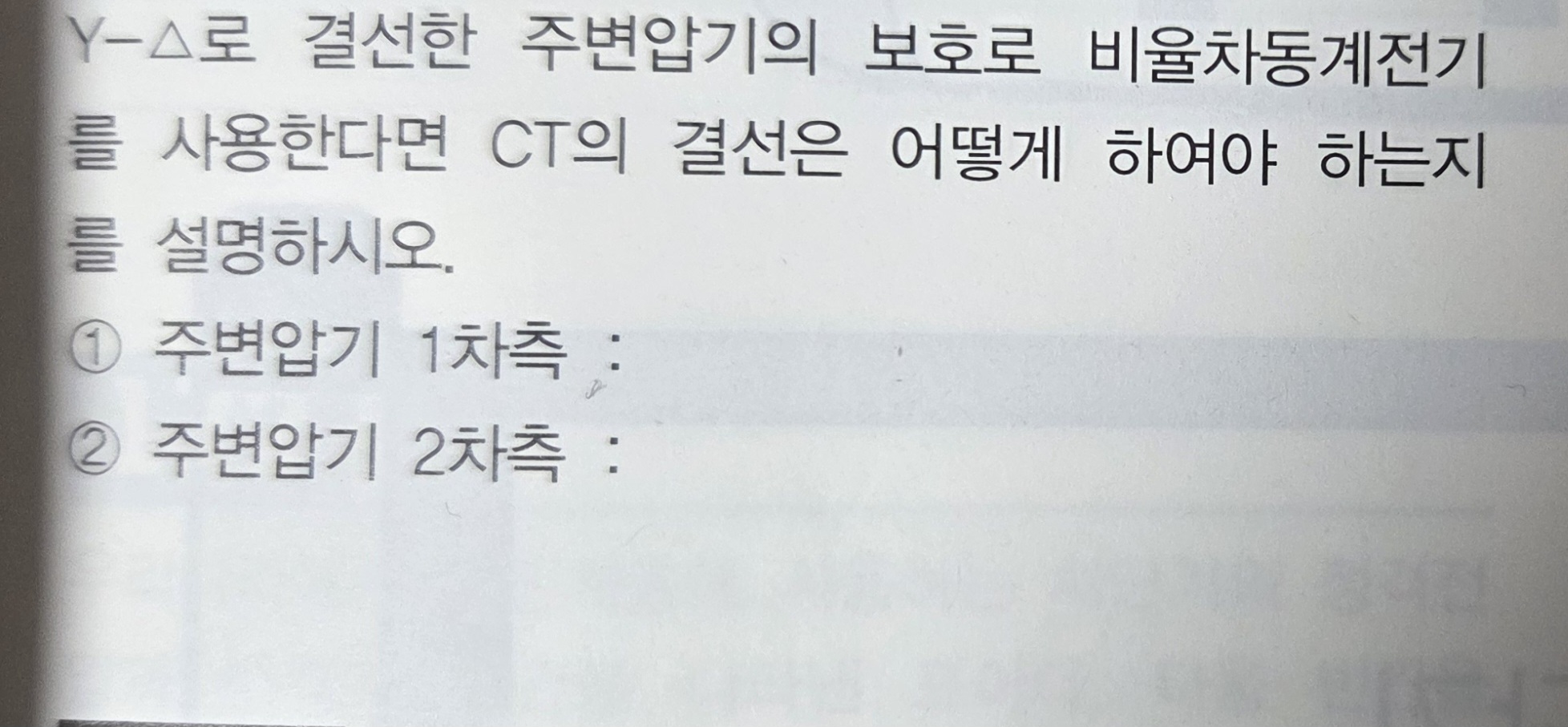

44번
델타결선
Y결선
45번
