가공전선로/지중전선로/송전선로/배전선로 공부 해설 페이지
1번
가공선로를 통하여 송전하는 경우 이상전압 발생을 방지하기 위한 방법 3가지를 쓰시오.
피뢰기 설치
가공지선 설치
매설지선 설치
[피가매]
2번
가공전선로의 이도가 너무 크거나 너무 작을 시 전선로에 미치는 영향 4가지만 쓰시오.
지지물의 높이
다른 상의 전선에 접촉위험
도로,철도,통신선 등의 접촉위험
장력이 증가하여 전선 단선위험
[지다도장]
3번
ACSR 전선에 댐퍼를 설치하는 이유는 무엇인가?
진동 방지
4번
빙설이 많은 지방에서 을종풍압하중을 적용하는 전선 기타 가섭선 주위 부착되는 빙설의 두께와 비중을 구하시오.
1.두께
2.비중
6[mm]
0.9
5번
지중전선로는 어떤 방식에 의하여 시설하여야 하는지 3가지만 쓰시오.
직접매설식
관로식
암거식
[직관암]
6번
다음은 지중전선로에 대한 설명이다. ( ) 에 알맞은 내용을 답란에 작성하시오.
지중전선로는 전선에 케이블을 사용하고 또한 ( 1 ) 식.암거식 또는 ( 2 ) 식에 의하여 시설하여야 한다.
( 1 ) 식에 의하여 시설하는 경우에는 매설 깊이를 ( 3 )[m] 이상으로 하되, 매설 깊이를 충족하지 못한 장소에는 견고하게 차량 기타 중량물의 압력에 견디는 것을 사용할 것, 다만 중량물의 압력을 받을 우려가 없는 곳은 0.6[m] 이상으로 한다.
1. 관로식
2. 직접매설식
3. 1m
7번
지중전선로의 전선으로는 어떤 것을 사용하는가?
케이블
8번
특고압용 지중전선에 사용하는 케이블의 종류 2가지를 쓰시오.
연피케이블
알루미늄피케이블
9번
지중선을 가공선과 비교하여 장단점을 각각 4가지만 쓰시오.
[장점]
기상 조건에 영향이 거의 없음
보수 업무가 비교적 적음
다회선 설치 가능
유도장해 경감
[기보다유]
[단점]
송전용량이 낮음
건설비가 비쌈
건설기간이 김
고장점 발견이 어렵고 유지보수가 어려움
[송건건고]
10번
지중전선을 전력구에 일반케이블로 시설하고자 할 경우, 케이블에 화재 방지대책을 하여야 하는데 케이블과 접속재에 사용하는 방재용 자재 2가지를 쓰시오.
난연테이브
난연도료
11번
전력계통의 단락용량 경감 대책을 3가지만 쓰시오.
고임피던스 기기의 채용
계통분할 방식
한류리액터의 사용
[고계한]
12번
부하전력 및 역률을 일정하게 유지하고 전압을 2배로 승압하면 전압강하, 전강압강하율, 선로손실 및 선로손실률은 승압 전에 비교하여 각각 어떻게 되는가?
전압강하
전압강하율
선로손실
선로손실률
1/2배
1/4배
1/4배
1/4배
13번
변압기 모선방식을 3가지 쓰시오.
단일모선
이중모선
환상모선
14번
발·변전소에는 전력의 집합, 융통, 분배 등을 위하여 모선을 설치한다.
무한대 모선이란 무엇인지 설명하시오.
내부 임피던스가 0이고 부하의 증감과 관계없이 전압의 크기와 위상이 변하지 않으며, 극히 큰 관성정수를 가지고 있다고 생각되는 용량 무한대의 전원
15번
2중 모선의 장점은?
무정전 상태에서 모선을 점검할 수 있다.
16번
무선절체용 차단기의 설치 목적은?
무정전으로 점검하기 위해서
17번
복도체(또는 다도체) 방식을 단도체 방식과 비교할 때 그 장점 4가지와 단점 3가지를 쓰시오.
[장점]
송전용량 증대
코로나 손실감소
안정도 증대
선로의 인덕턴스 감소
[단점]
건설비 증가
꼬임 현상
소도체 사이 흡입력 발생
18번
코로나 현상이란?
임계전압 이상의 전압이 전선로 및 애자 부근에 가해졌을 때 주위 공기 절연이 부분적으로 파괴되는 현상
19번
코로나 현상이 미치는 영향에 대해서 4가지만 쓰시오.
코로나 손실
전선의 부식
통신선 유도장해
코로나 잡음
20번
코로나 방지 대책 중 2가지만 쓰시오.
복도체(다도체) 방식 채용
굵은 도체 사용

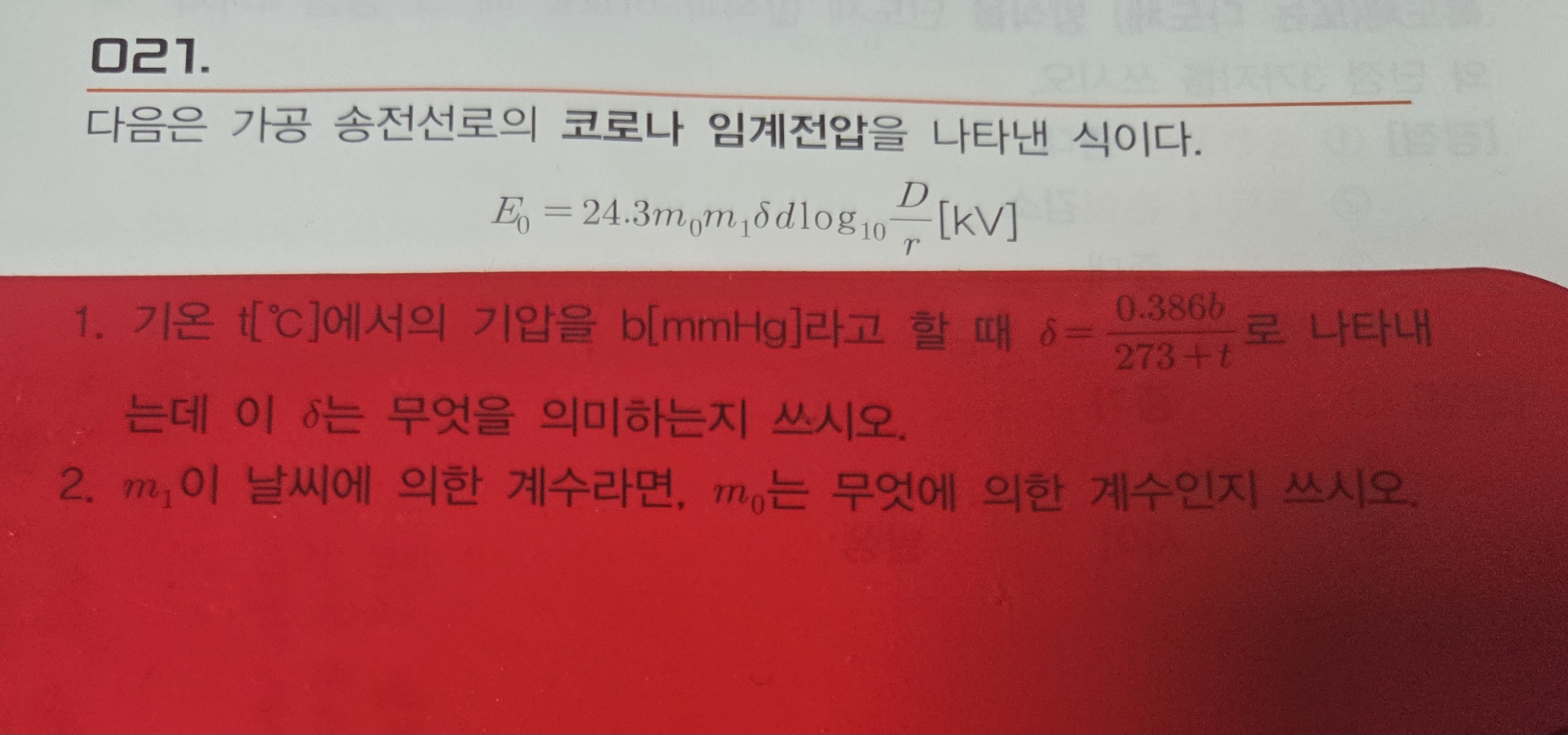

21번
