학교 배치시 밸브 위치를 직접 확인하고, 도면을 그려서 관리하여야 한다.
저수조에 물 빼는 작업을 무엇이라 하는가 ?
드레인
저수조는 ( )마다 ( )회 청소하여야 한다.
6개월마다 1회 청소

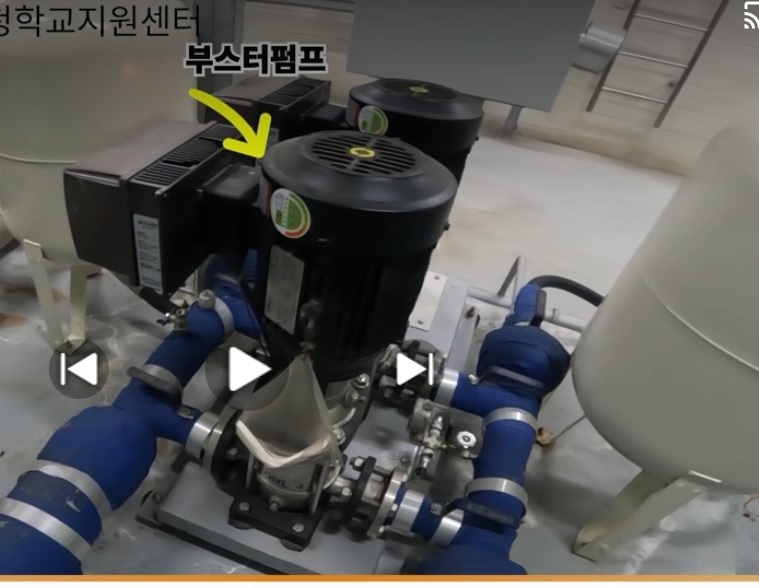

부스터펌프란 ?
저수조의 물을 끌어내어 일정 압력으로 출력해줌
압력탱크란 ?
공기가 들어있음.

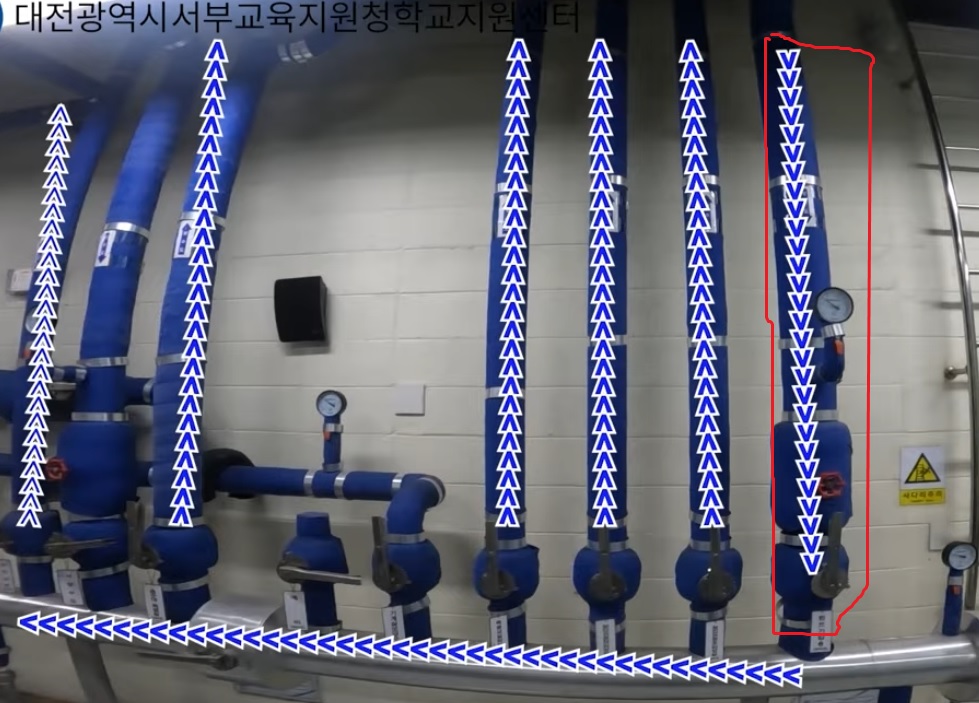

급수관의 원리 사진보기. 급수관으로 들어오면 분배기를 거쳐 관들이 분배되어 나감.
부스터펌프 컨트롤 조작 판넬 보기

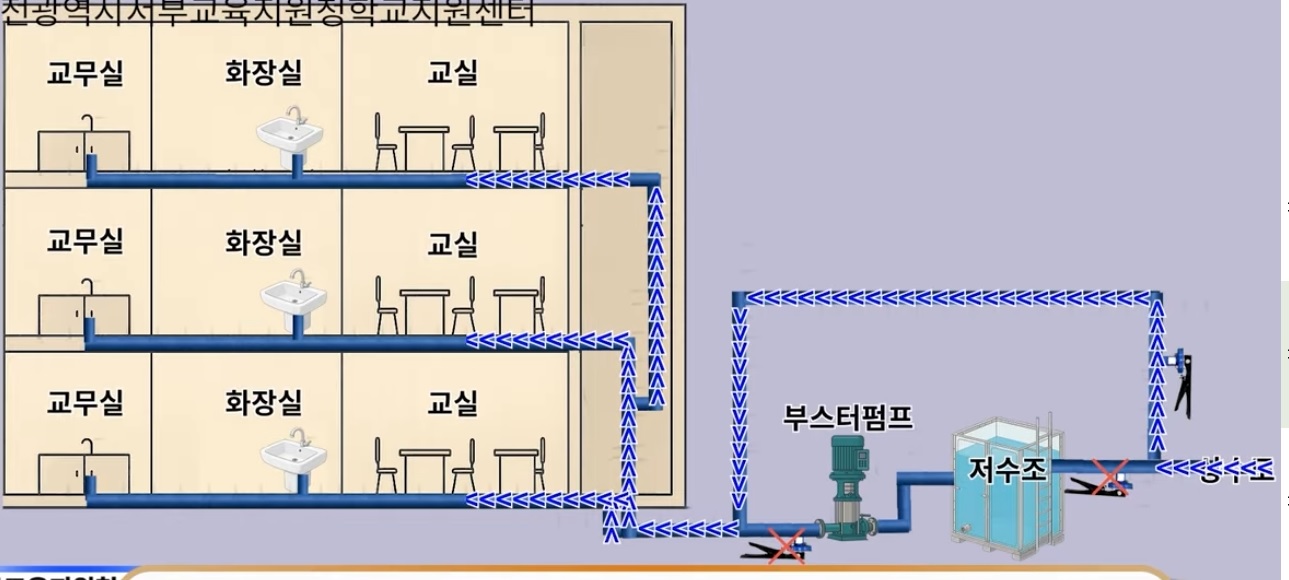

저수조 우회밸브 사용하는 방식 보기(부스터펌프 사용X시)

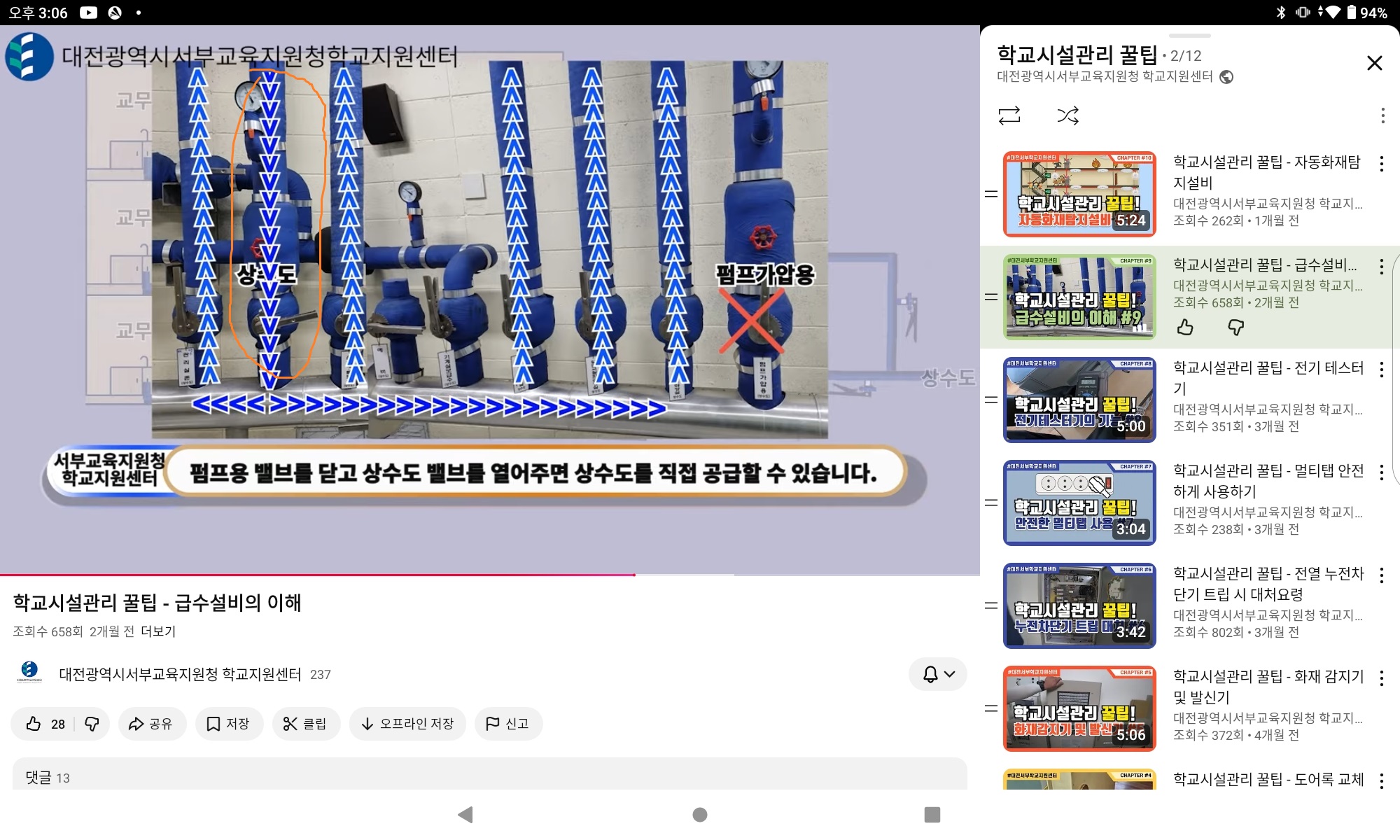

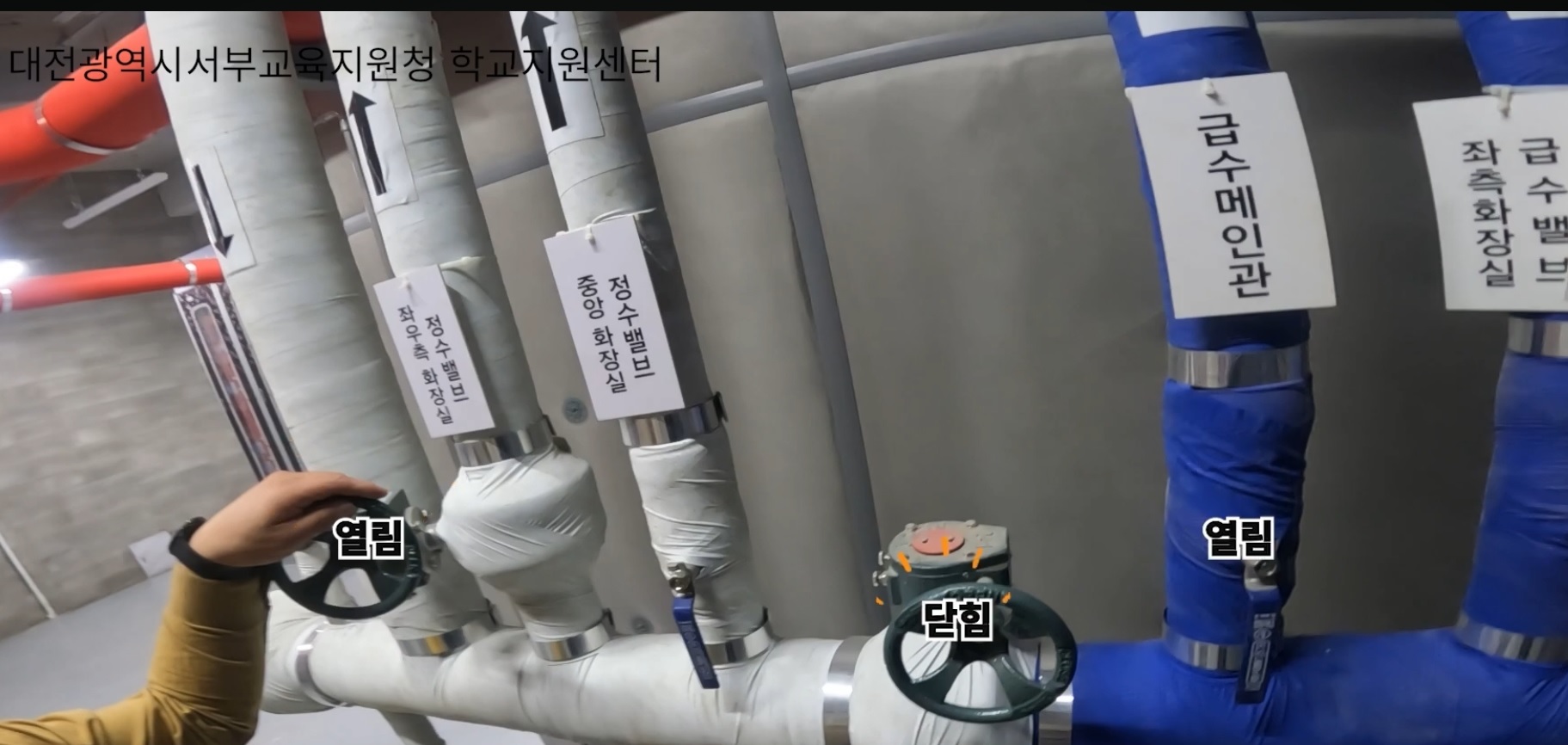

부스터펌프 밸브 닫고 상수도 밸브 쓸 때 사진.

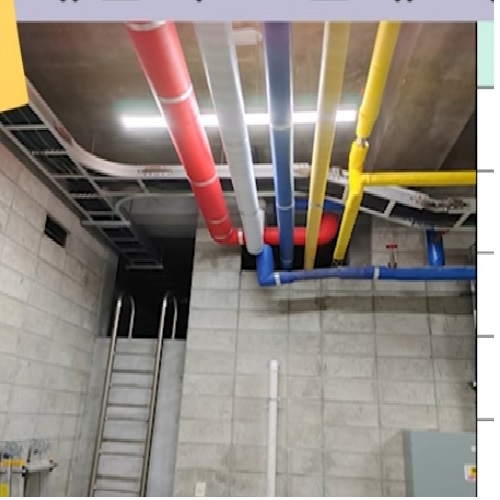

보온재 색상에 따른 용수구분
보일러 환수관( ) 급탕관( ) 급수관( )
난방관( ) 소화수관 ( ) 지하수 ( )
보일러환수관(황색) 급탕관(백색) 급수관(청색) 난방(연적-분홍) 소화수(적색) 지하수(회색)
테스터기의 ‘교류전압’찍기 위한 표시는 무엇인가 ?
~V
테스터기 ‘직류전압’찍기 위한 표시는 무엇인가?
œV

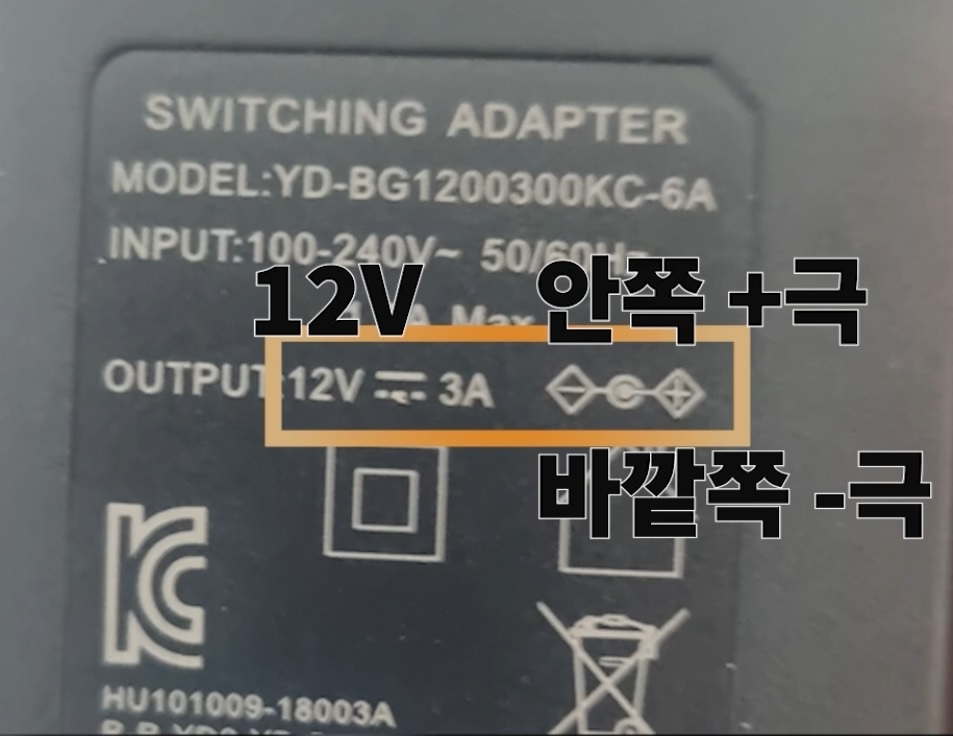

DC어댑터 정보보기:+극은 어디이며, 어댑터 단자의 어디에 연결?
우측의 +다이아가 커넥터 안쪽에 연결되있음. 테스터기 적색단자선을 커넥터 안쪽에 연결.
테스터기- 교류는 +-구분없이 연결되지만, 직류(DC)측정시 구분 필수다.
+극의 색은 ? -극의 색은 ??
+극은 적색선
-극은 검정선
만약 차량 점프선을 연결한다면 어떻게 ?
+(적색)연결, -연결이 순서이며 해체는 -(검정) 먼저 때고, +(적색)연결 선을 제거한다.

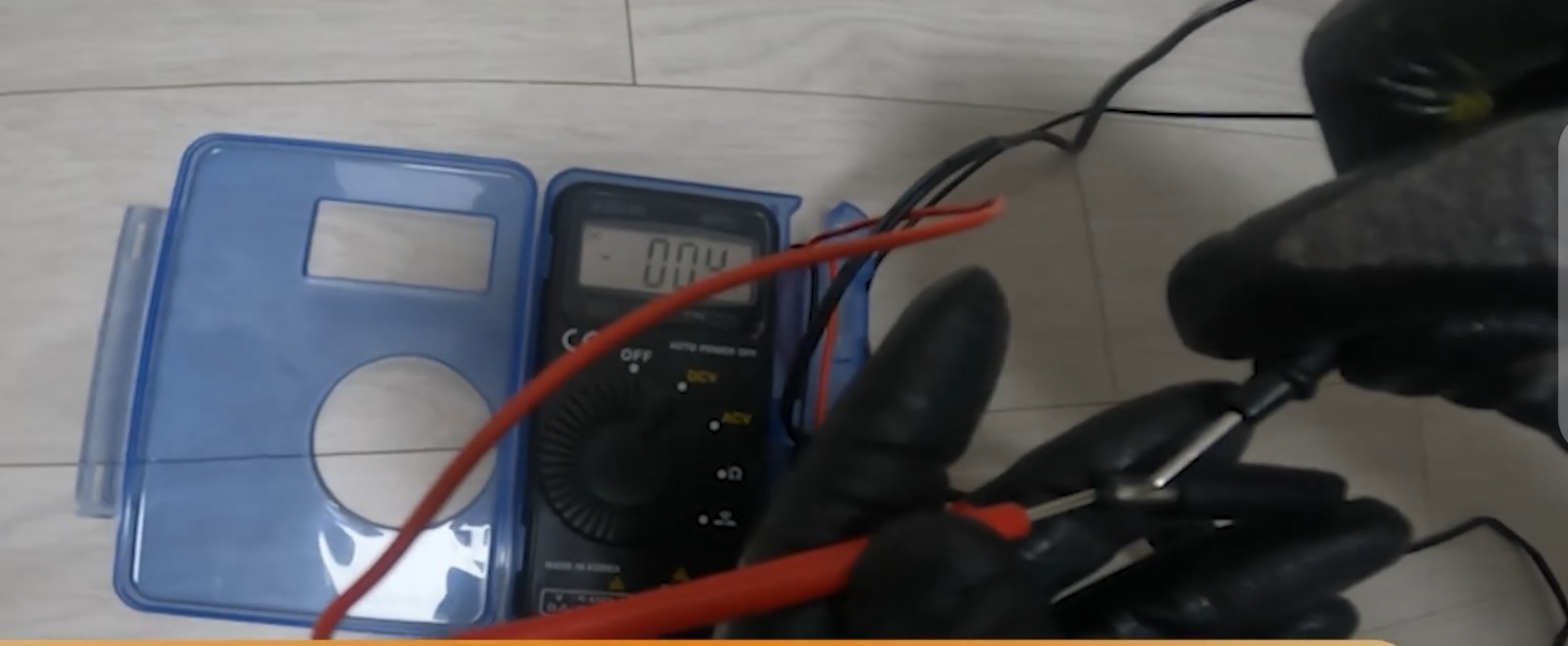

DC어댑터를 테스터기로 측정시, + -를 반대로 연결해서 측정하면 어떻게 나오나? (DC 6볼트 어댑터로 가정한다.)
-6볼트로 측정이 된다.
콘센트-어댑터-CCTV 순으로 연결되었는데, CCTV가 들어오지 않는다. 콘센트의 측정과 어댑터의 측정을 실시하고 CCTV가 안된다고 확정하려면?
콘센트 교류(~V)로 측정. 220V 확인.(구분이 없어도 된다.)
어댑터 직류(œV)측정. DC볼트 확인.(플ㅡ마구분이 필수다.)

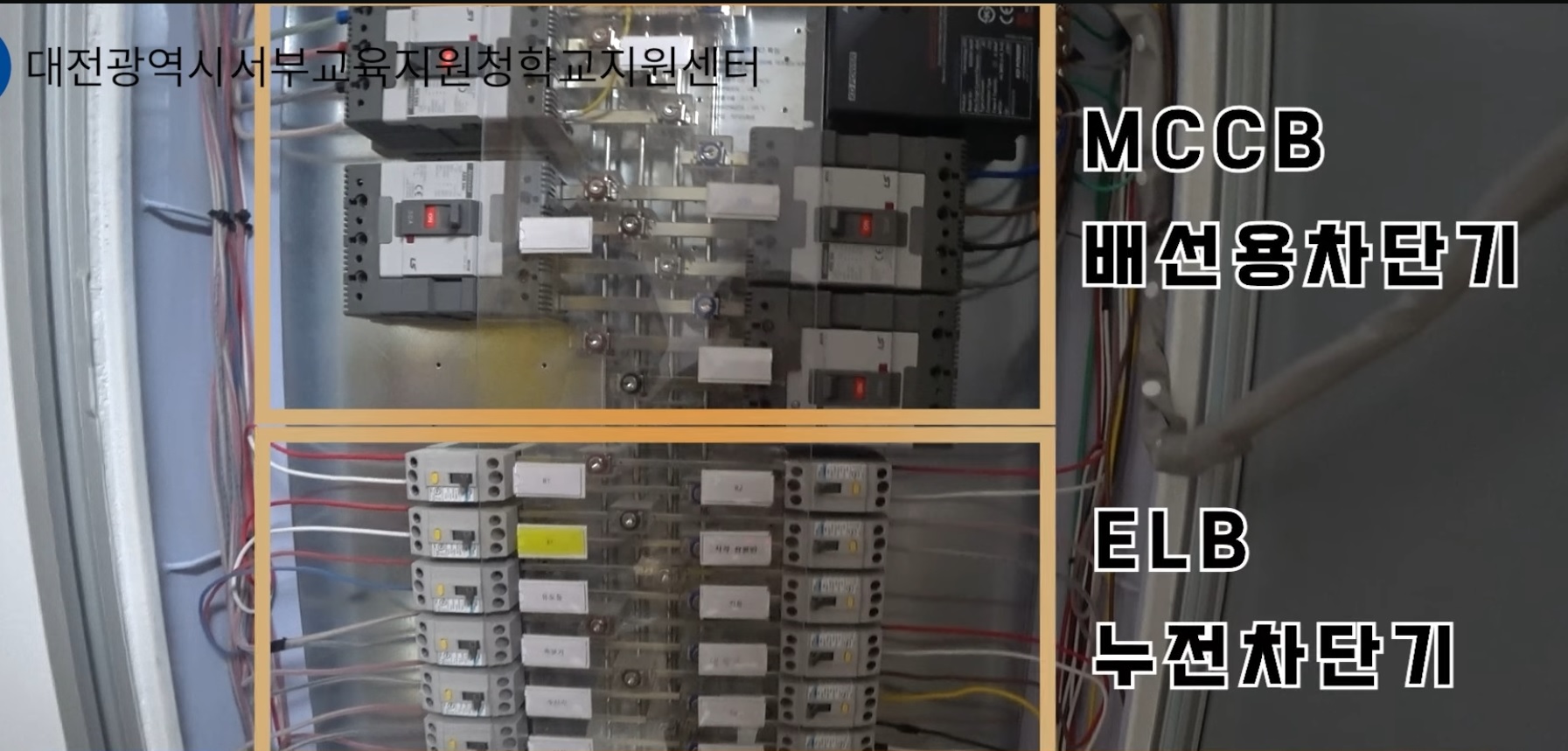

분전반 MCCB는 무엇이며 ELB는 무엇?
사진11-분전반
MCCB 배선용차단기
ELB 누전차단기

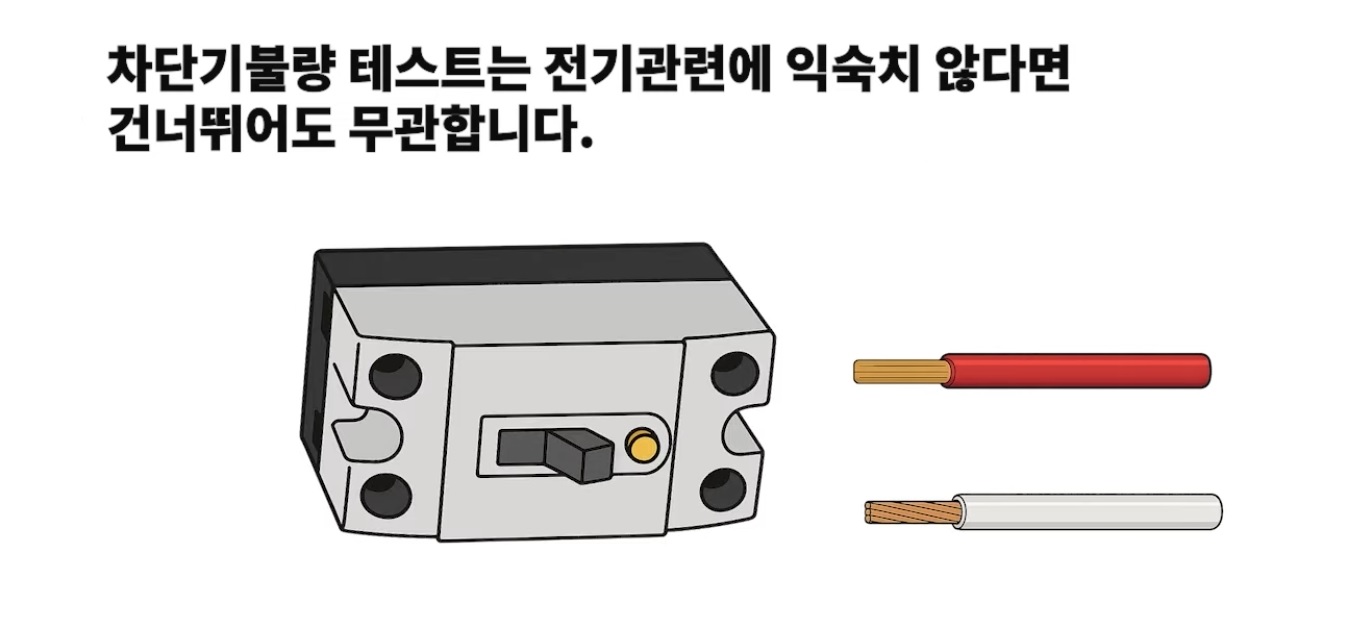

차단기불량인지 전기기기 불량인지 볼때는, 내려간 누전차단기를 보면된다. 내려가있는 부위의 전기선을 제거하고 누전차단기를 올렸을 때 정상이면 어디가 고장인가?
사진12-누전차단기
누전차단기가 정상작동하니까 전기기기 불량이다.
누전차단기 - 콘센트 연결 사진보기.

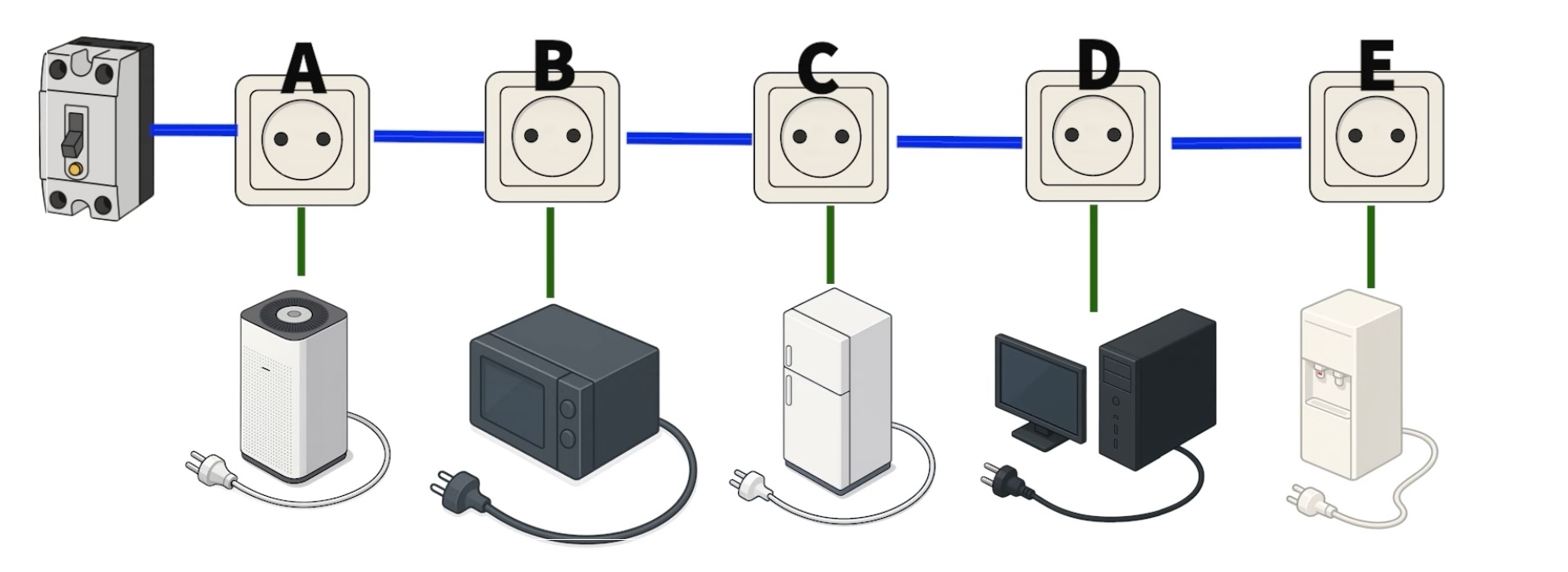

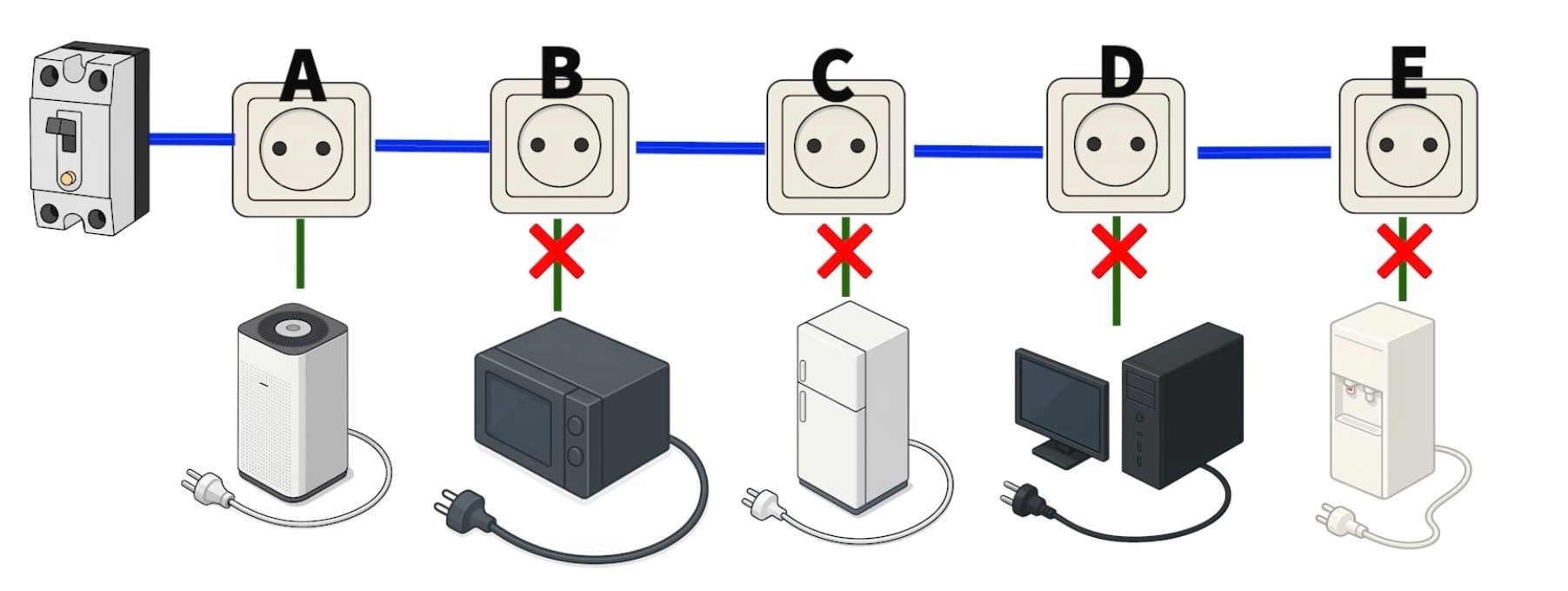

누전차단기 불량이 아니라면, 전자기기 연결 선 중 하나가 문제이므로 모든 전자기기 연결선을 제거하고 누전차단기를 올린 후, 하나씩 다시 장비를 연결해본다.

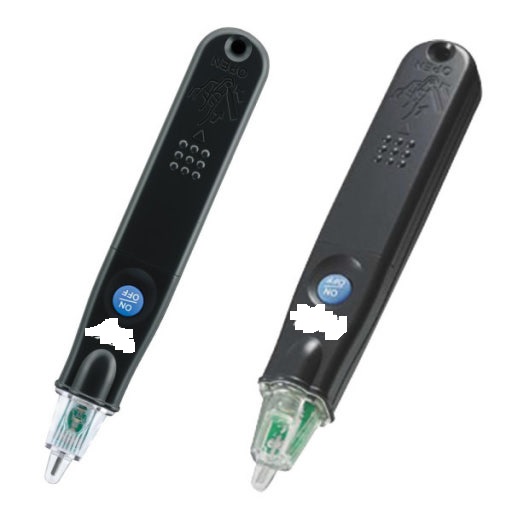

근처에 가져가는 것만으로 전선이나 단자에 전압이 결려있는 활선 상태인지 손쉽게 확인할 수 있는 것은 ?
검진기
플러그는 전압선과 중성선으로 되어 있다. 중성선에 검진기를 가져가 접촉시키면 어떻게 되는가?
작동하지 않음.
활선인 상태에서 작동하므로 전압선에서만 삑 불이들어옴.
멀티탭 후면, 정격용량과 사용용량 구하기
16A AC250V 라 써있는 경우.
정격: 16*250 = 4,000W
사용: 정격*0.8 = 4,000*0.8 = 3,200W
멀티탭에 걸리는 전자기기들로 인한 과부하 구하기.
멀티탭에 3,200W사용전력 권장하고 있다. 이때, 콘센트에 꽂아서 사용하는 전자기기들이 전자렌지(1,600W), 전기밥솥(1,000W), 냉장고(500W)면 ?
총합 3,100W로 멀티탭의 사용전력 안이라서 충분히 이용 가능하다.
자동화재탐지설비 세트의 구성은?
수신기, 발신기, 감지기
수발감
발신기 구성은?
시각경보장치, 경종
시경
R형 수신기시 추가되는 구성품은 무엇인가 ?
중계기
학교는 어떤 발신기세트를 많이 쓰는가 ?
발신기세트 옥내소화전 내장형.
사

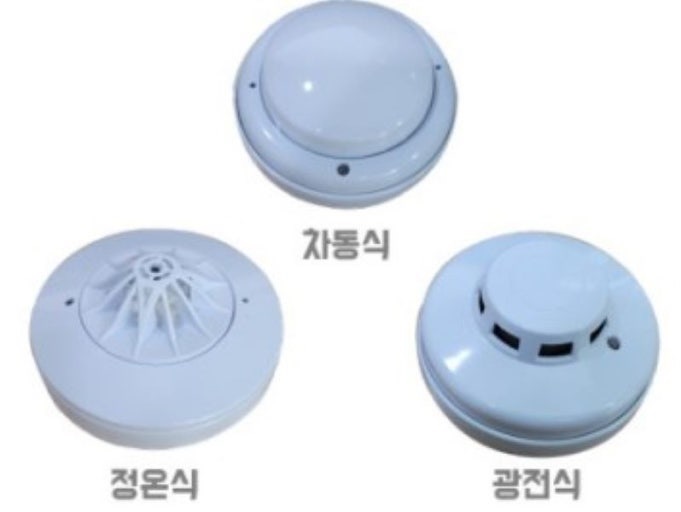

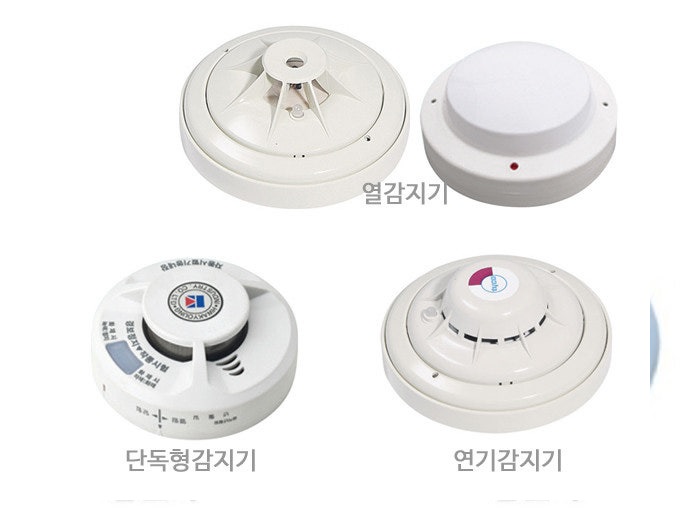

정온식, 차동식, 광전식 감지기 사진보기.
열감지기, 연기감지기, 광전식 감지기 사진보기.
교무실, 교실에 설치되는 감지기는 보통 무엇?
열감지기
복도에 설치되는 감지기는 보통 무엇?
연기감지기
수신기의 설치 위치는 ?
행정실, 당직실
발신기의 설치 위치는 ?
각 층 복도
주경종은 어디에 있고, 지구경종은 어디에 있나?
주경종-수신기
지구경종-발신기
피난유도등 설치 장소는 ?
복도 또는 계단

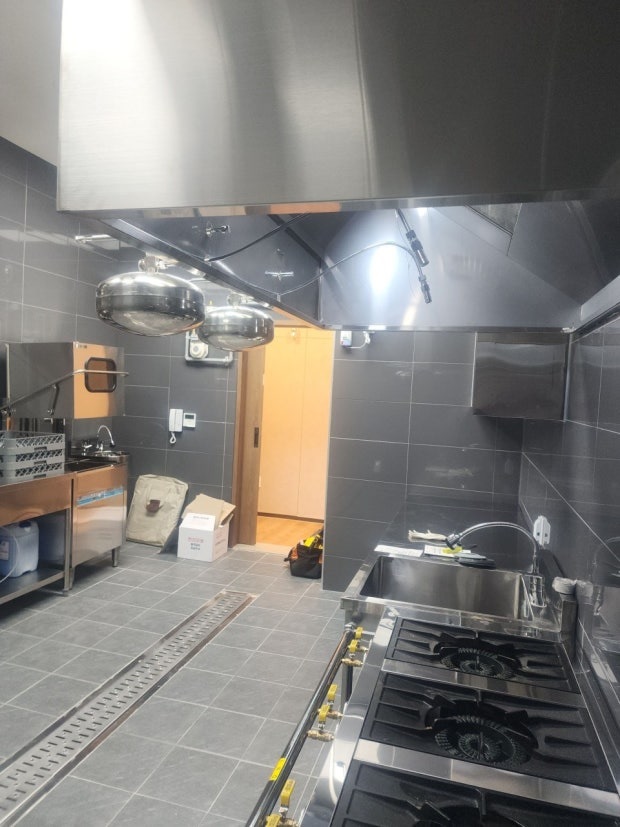

자동확산소화기의 설치 위치는 ?
보통 급식실 화구 근처
(자택은 집 주방)
지하 저수조 볼탑의 원리 이해하기. 볼탑이 내려가 있으면 저수조 내 물이 공급되나 출수되나?
공급된다. 볼탑이 적정선까지 올라가면 물이 정지 됨.
볼탑 상단에 레버가 있어서 이를 이용해 볼탑의 위치를 고정할 수 있다. (고정시 물공급 중단)
배관작업시 쓰는 테이프 이름
(테프론 테입, 실링 테입) 흰색으로 배관 끝에 감는 것
보통 물탱크 천장으로 상수도관이 연결되어 있어서 저수조를 채운다. 저수조 하단의 관은 따라가면, 부스터펌프와 이어지고 부스터펌프를 지나 각 피트로 물 공급한다.

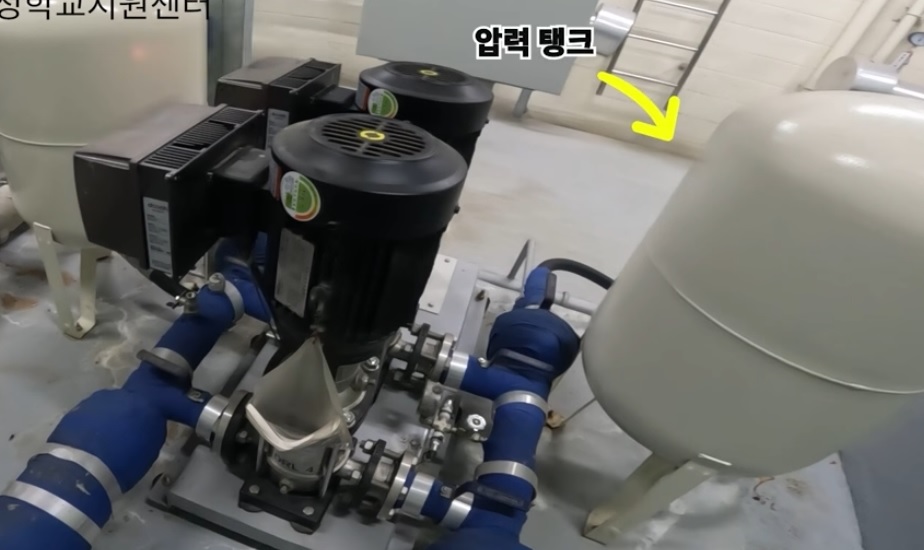

부스터펌프와 같이 설치되는 압력탱크의 역할은 무엇인가?
압력유지 보조. 부스터펌프의 압력 유지 보조
부수터펌프 고장시 조치
직접급수하여야 하므로, 저수조로 가는 물라인 잠그고 부스터펌프에서 나가는 물 잠궈서
(우회라인)이용하여 물을 공급
입상관의 뜻은?
지하에서 수직으로 쭈욱 올라가는 관. 건물내에 물 오수 등 수직으로 물이 왔다갔다 함.
입상관 피트의 뜻은?
수직 관들이 설치된 각 층의 공간들. 세로로 일직선으로 쭈욱 입상관을 따라 이어진다.
3층의 물을 단수하려면 보통 어떻게 하나?
2층의 피트에서 3층으로 올라가는 입상관을 단수한다.

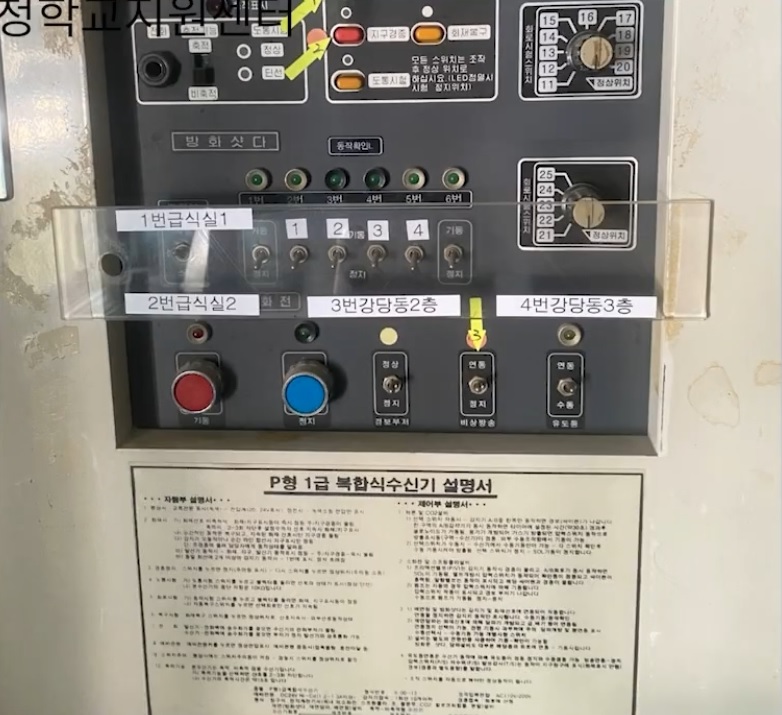

수신기 조작 시 방화문 셔터 건드리지 않도록 해야하며, 특히나 방화문셔터 커버가 있는지 잘 보자! (사진)

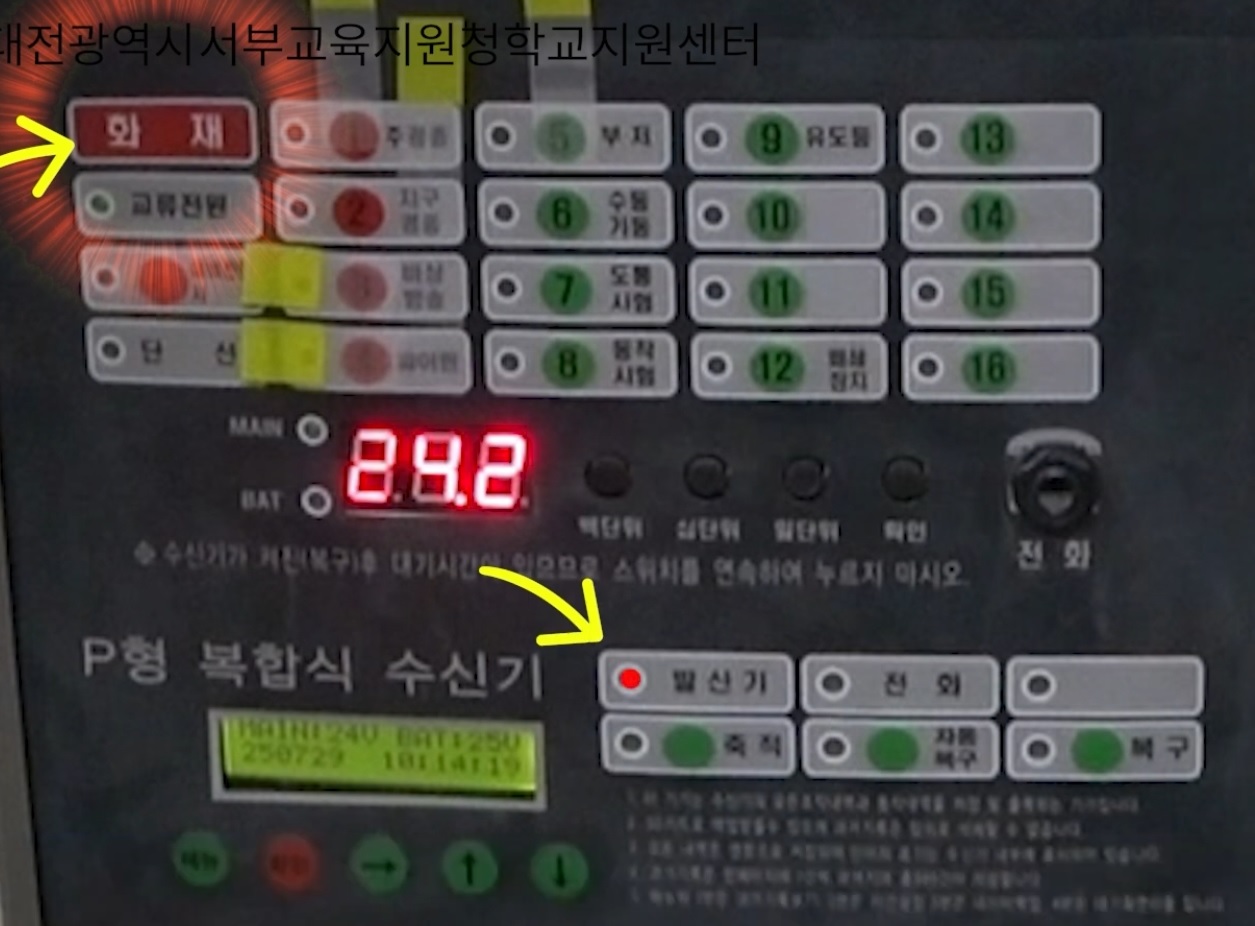

수신기에서 본 발신기 경보 (사진)

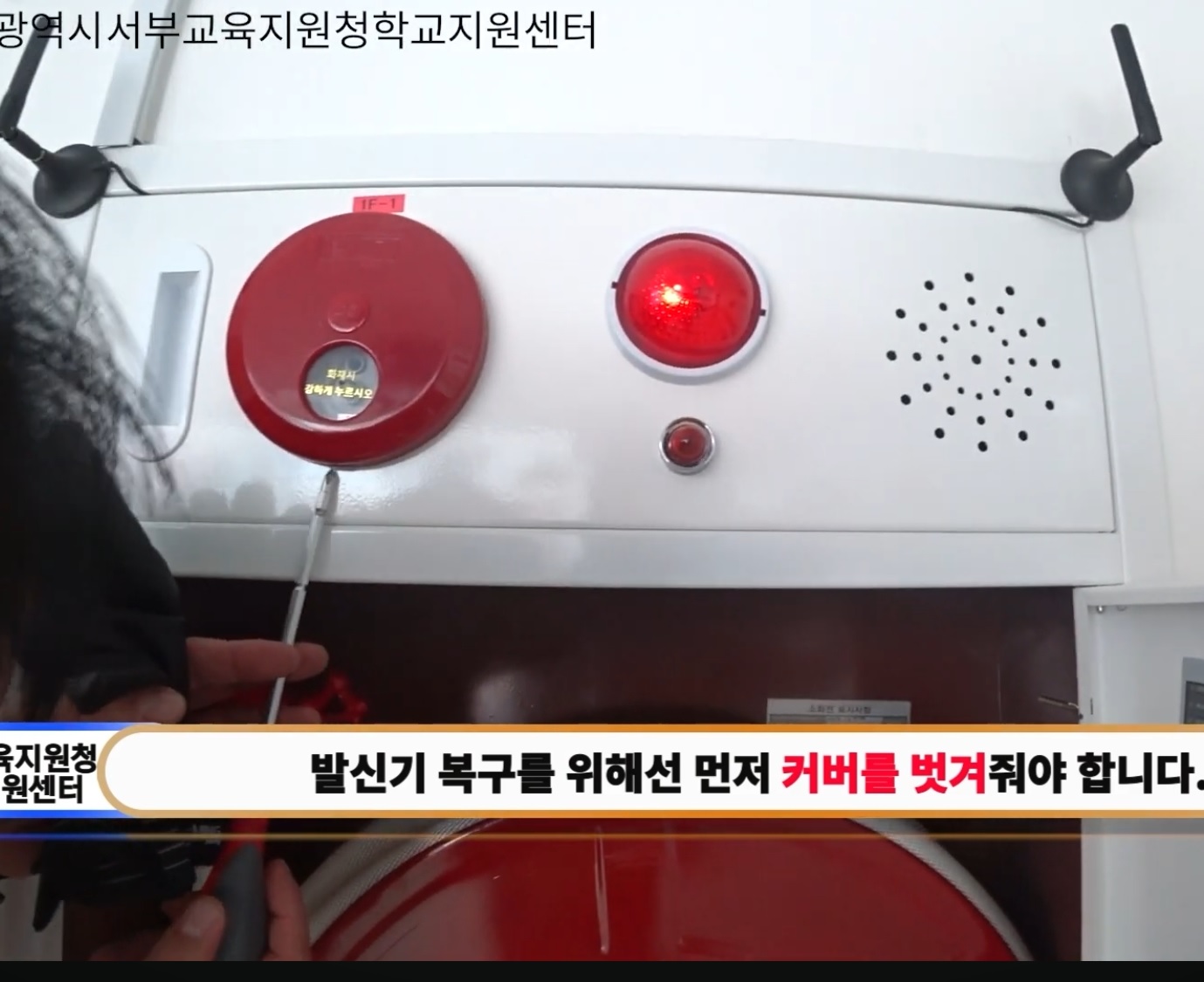

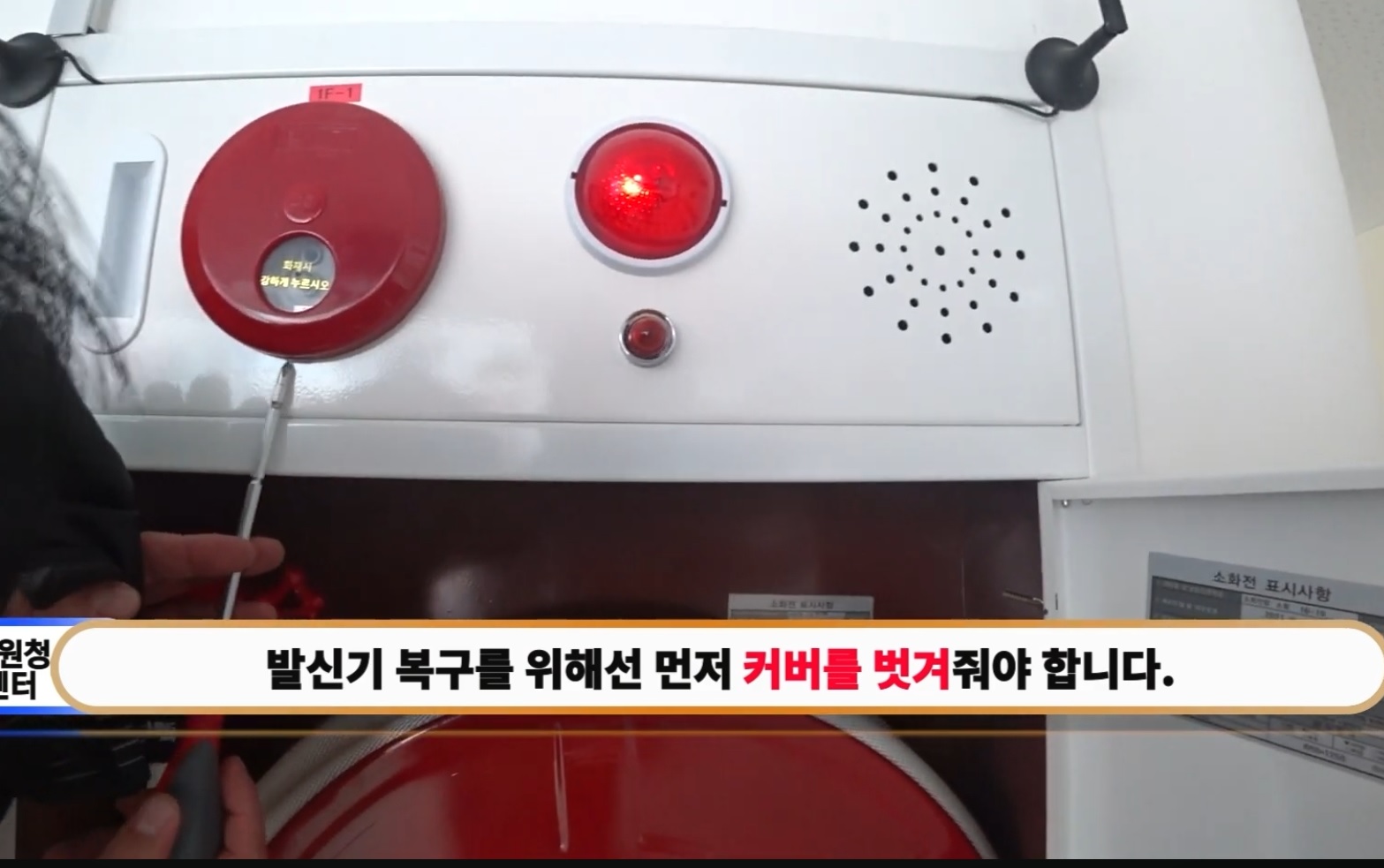

발신기 복구 1(정답사진보기)

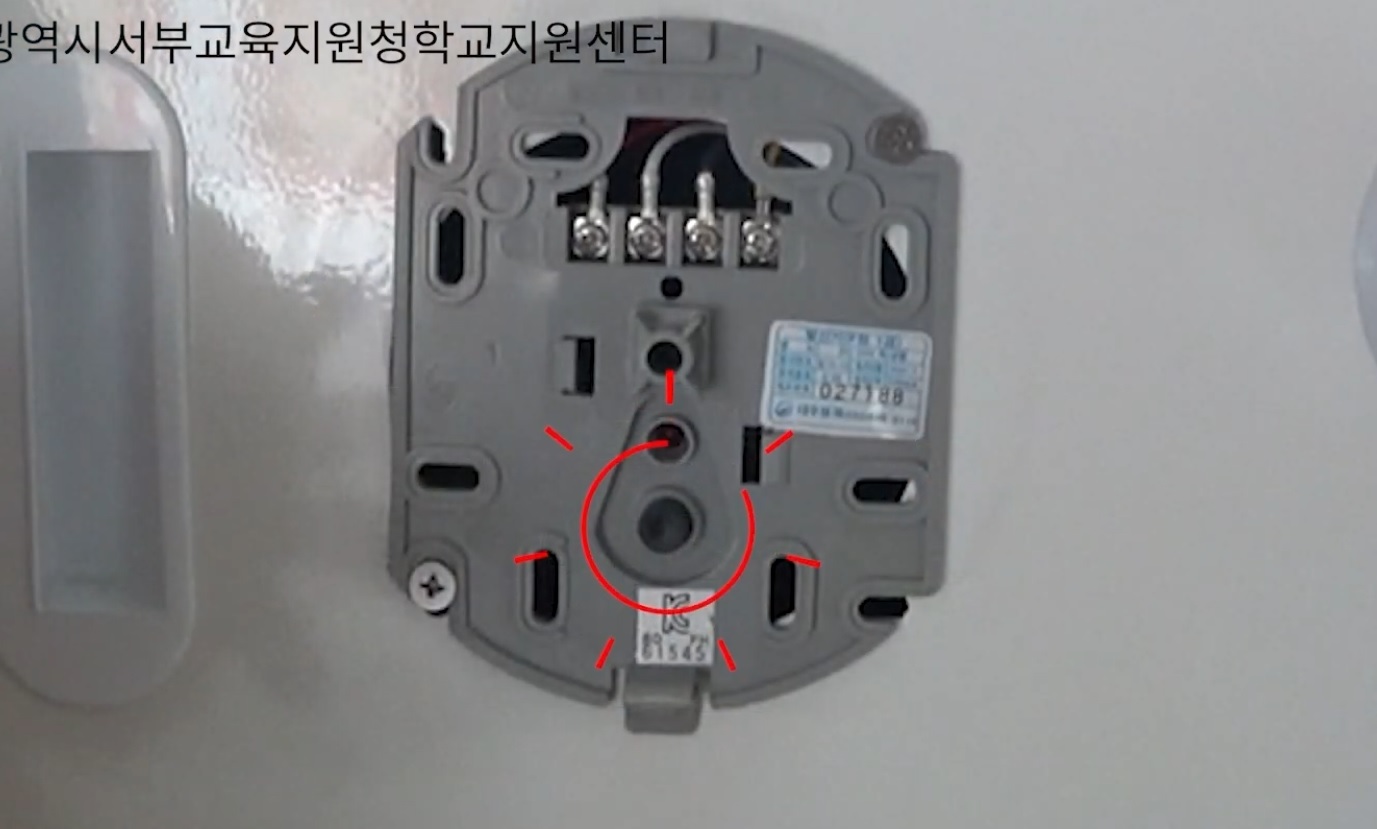

발신기 복구 2(정답사진보기사진)
일반적으로 플러그와 전기기기 중 누전차단기를 떨어트리는 일이 많은 것은 ?
전기기기
수신기에 사이렌, 경종이 울리는 경우. 주경종/지구경종/비상방송/사이렌을 끌 수 있는 상황은 언제인가 ?
실제 화재상황이 아닌 경우
실제 화재가 아니어서, 경종-방송-사이렌을 끄고 난 후 복구를 하였다면 필수적으로 무엇을 확인하나 ?
경종-방송-사이렌 알람을 ON상태로 다시 바꿨는지 확인하기.
수신기 경종 울릴 때 기억해야할 3가지
오작동인지 확인하고 경종끄기
경종 원위치
방화셔터 임의조작 금지
학교에서 사용되는 소비전력이 큰 제품들은?
개인히터 400~800W / 커피포트 600~1,200W / 전자렌지 1,200~1,500W / 헤어드라이 1,200~1,500W / 인덕션 1,200~3,500W / 순간온수기(세면대) 2,500~5,000W
과부하 차단기능 멀티탭, 누전 차단 기능 있는 멀티탭이 있다.
분전반의 구성은 어떻게 되는가?
(MCCB-배선용 차단기)
(ELB-누전차단기)
도어락 설치시 유의사항 2가지
바깥 쪽, 안 쪽 손잡이구분하기.
레치 방향이 제대로 되어있는가 확인하기.

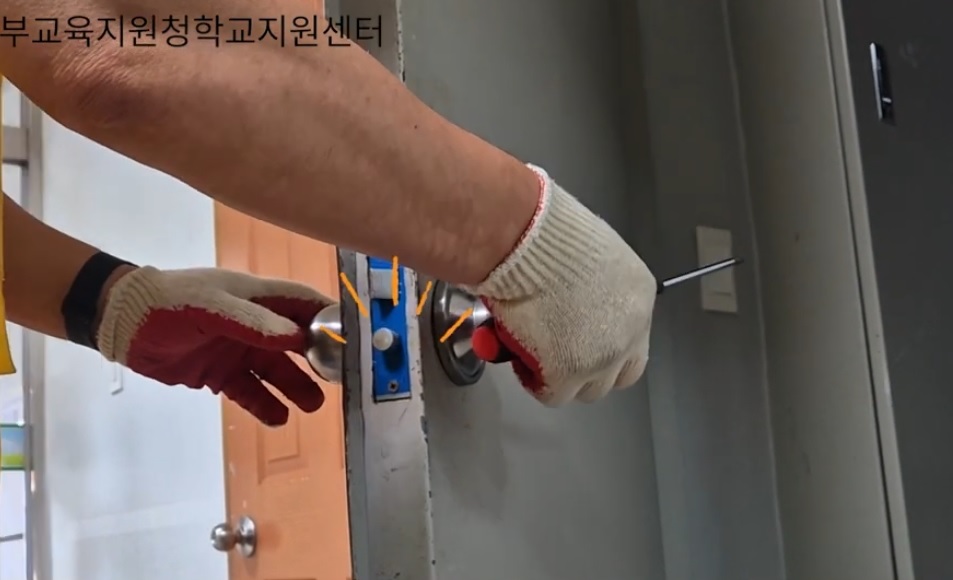

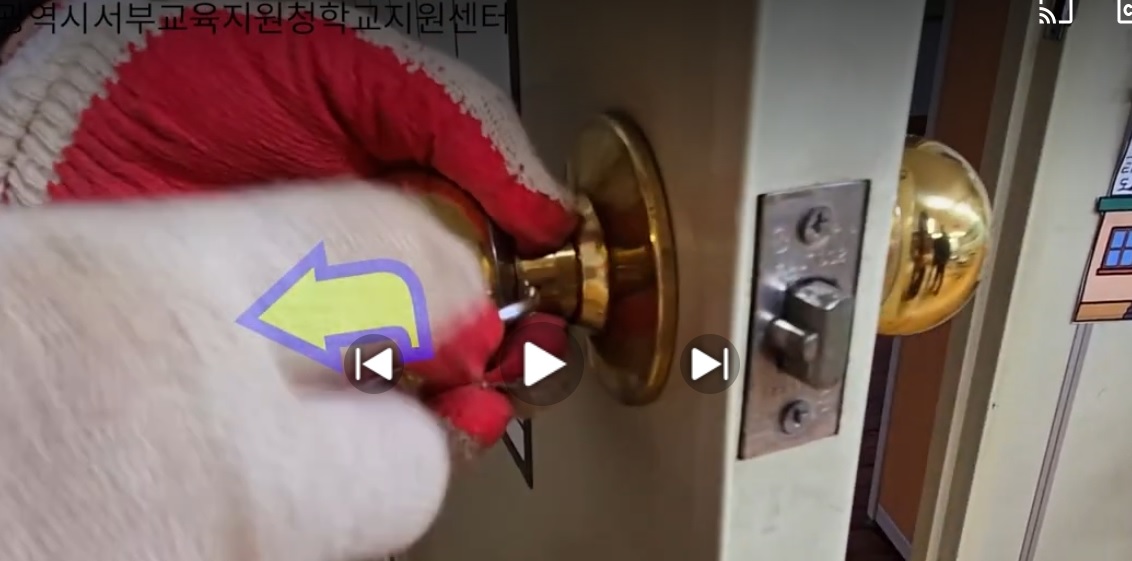

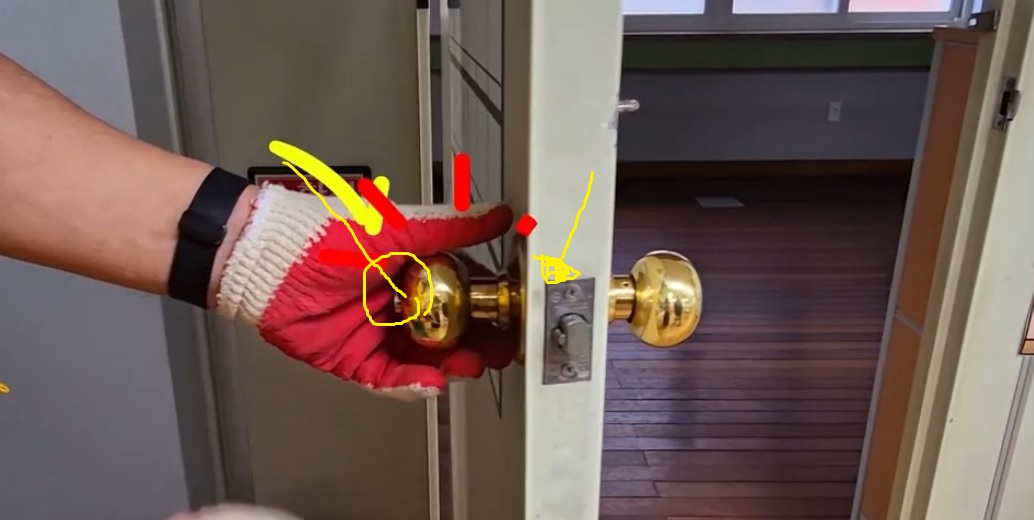

도어락 해체 - 도어락 송곳 구멍에 송곳을 꽂고, 몸쪽으로 당겨서 손잡이 제거.

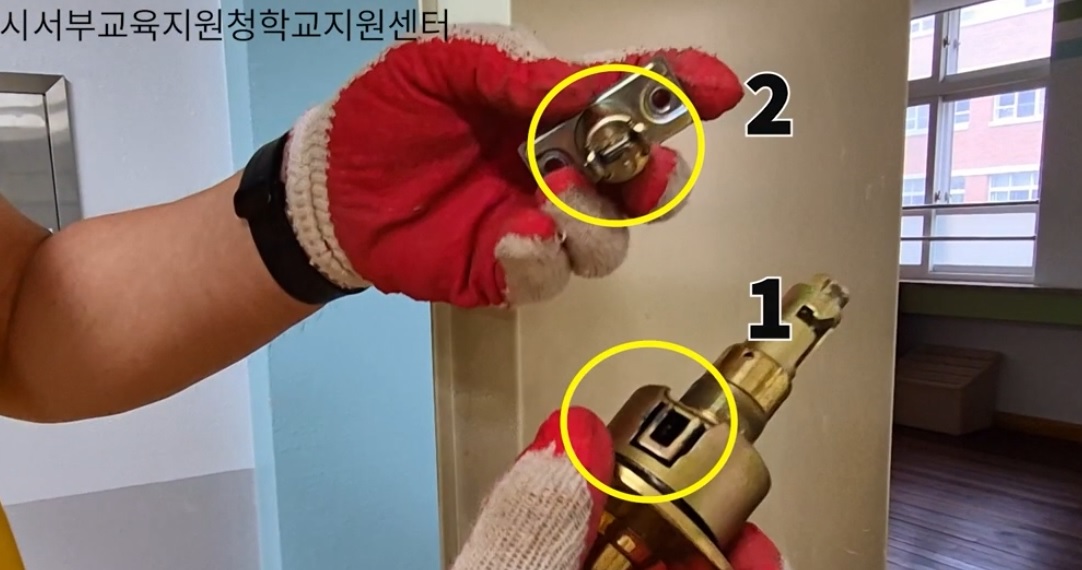

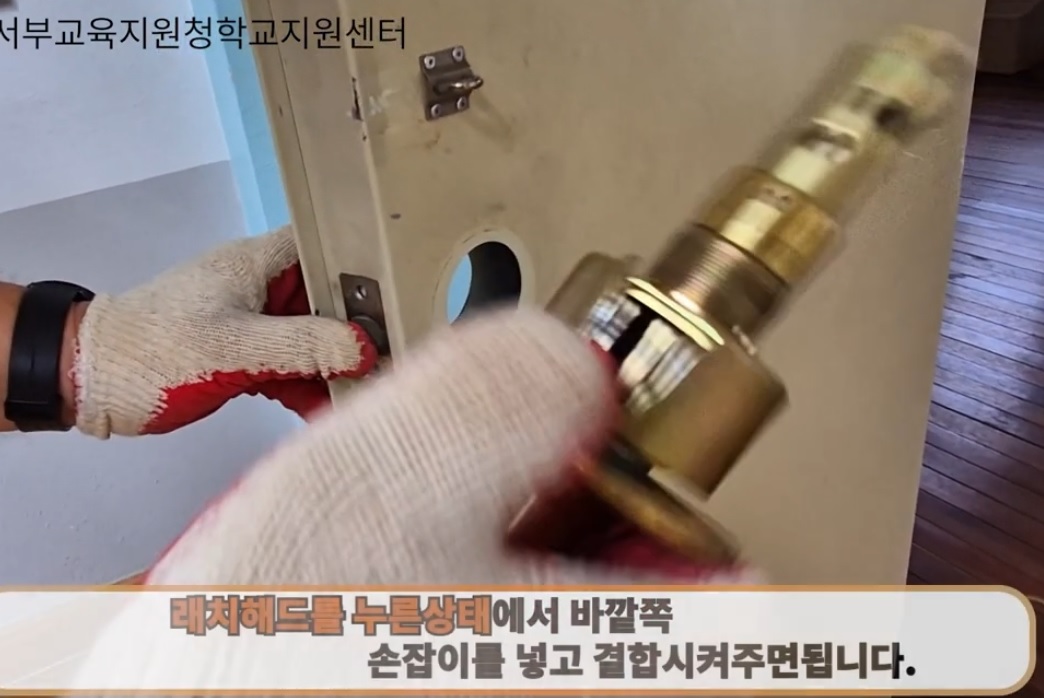

도어락 설치시 래체-홈 연결해야하는거 유의하기, 사진27참고 //사진26
방화문 도어록 래치와, 고정 잠금막대가 하나 더있음. 사진 참고

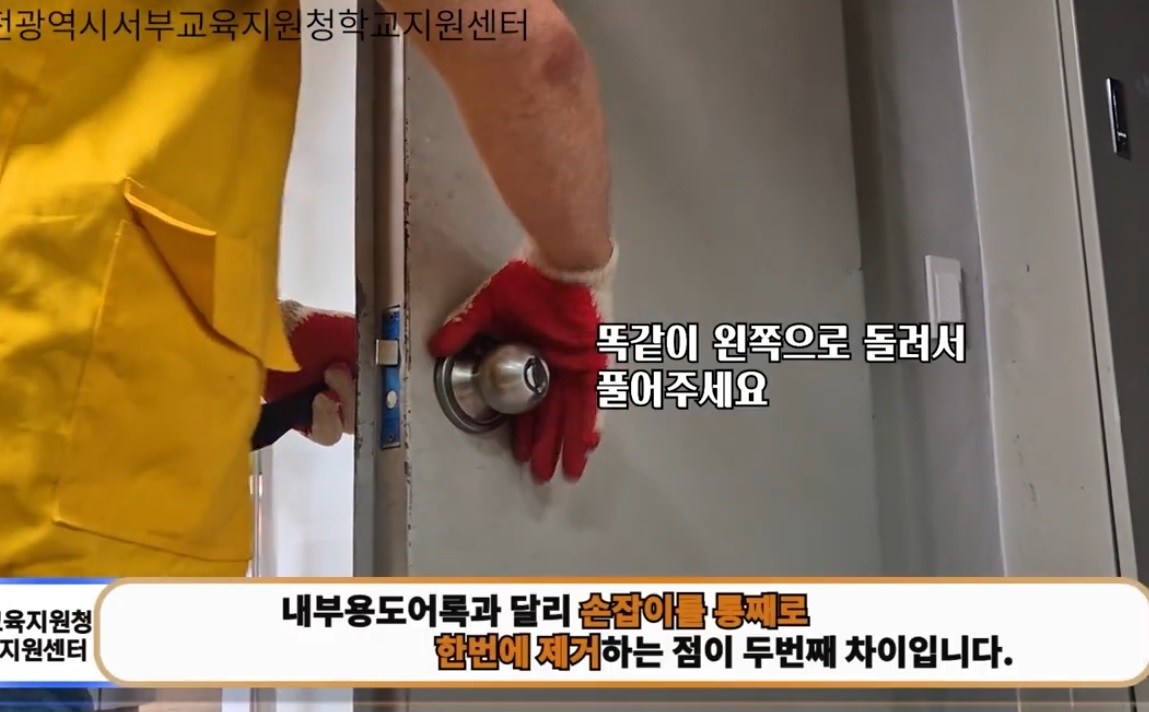

방화문 도어록은 손잡이를 통째로 해체. 사진참고
도어락 설치시 래치해드를 누르니, 튀어나오지 않는 경우 무엇이 문제인가?
측면의 조임나사를 세게 조았다면 그러하다. 조임정도를 조절하여야 한다.

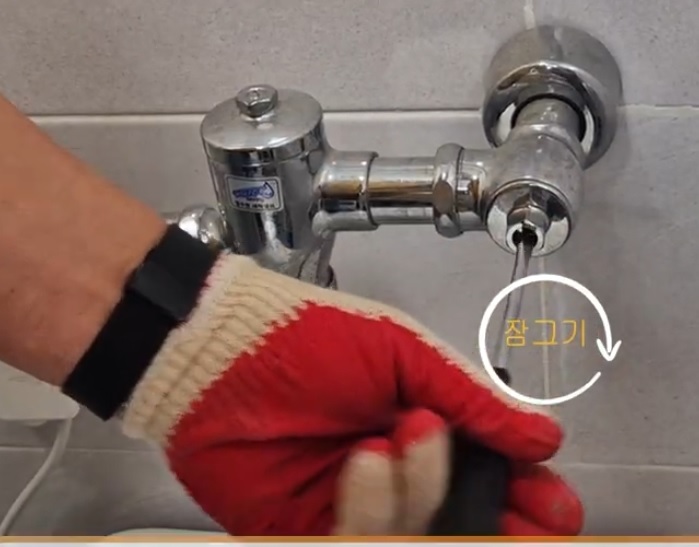

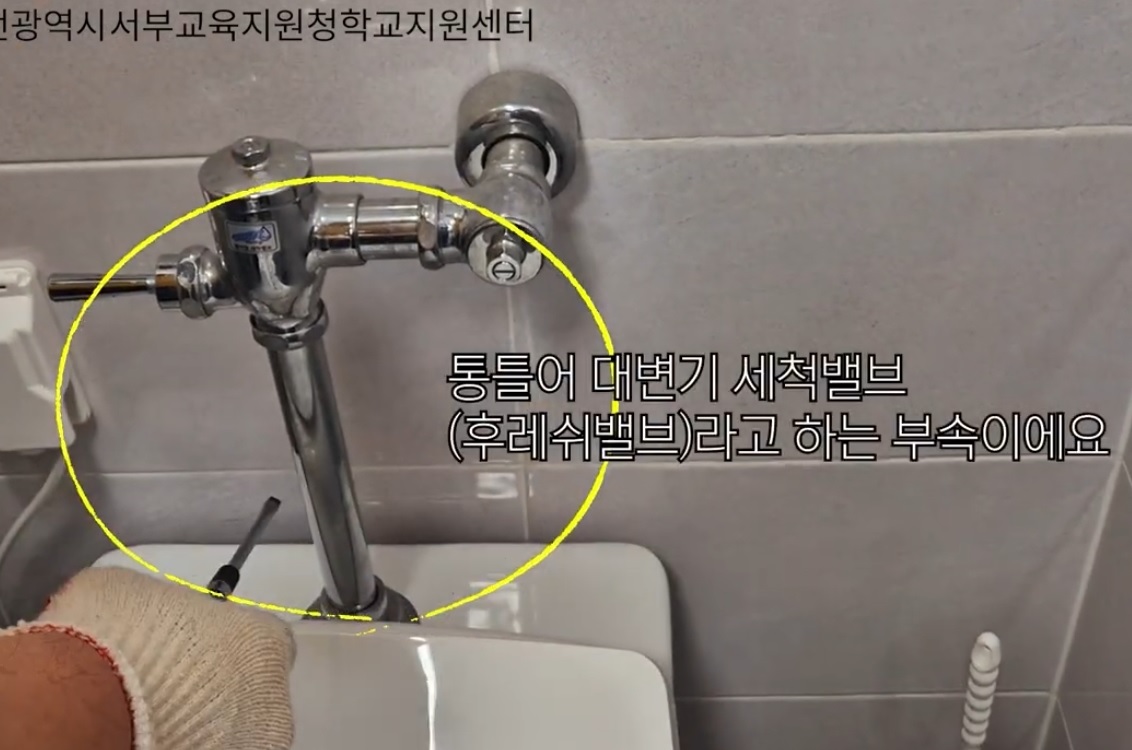

대변기 세척밸브 후레쉬밸브 문잠그기. (사진30)
일자드라이버를 이용하여 잠근다.

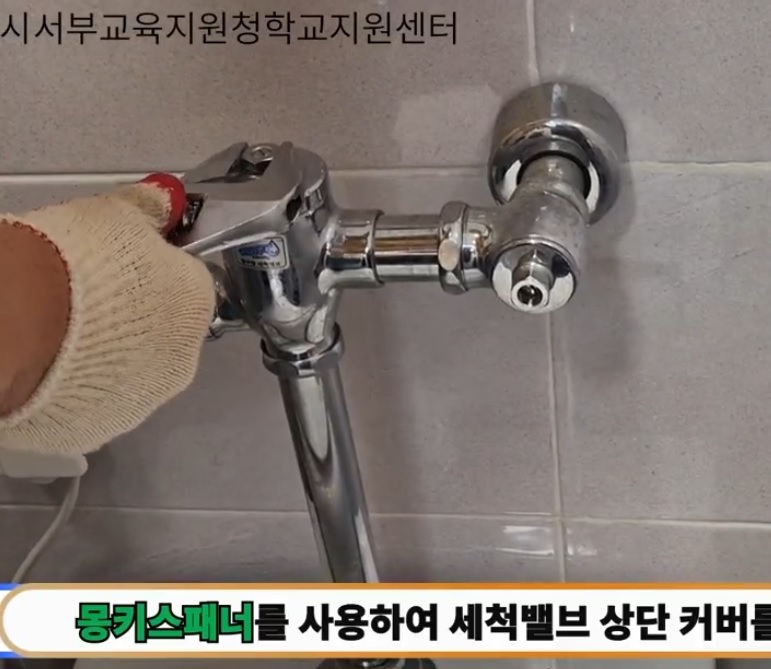

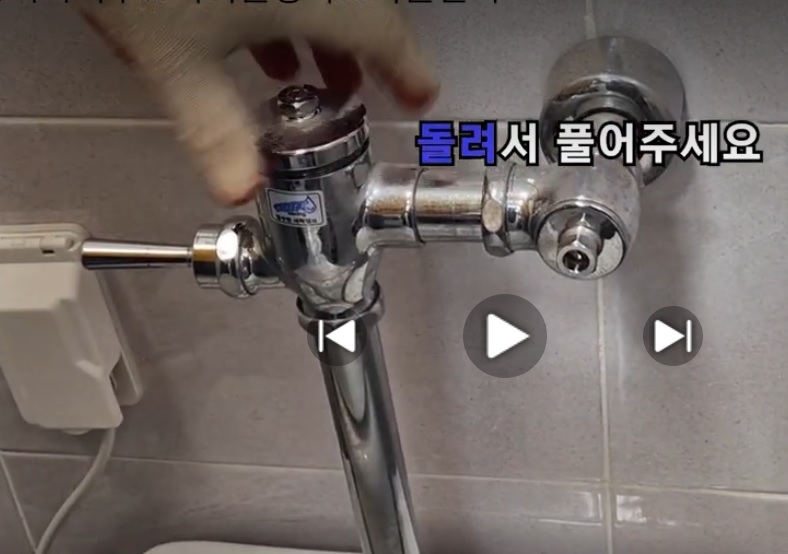

후레쉬밸브 내부 수리할 때 뚜껑은 몽키로 연다. (사진32)
후레쉬밸브 왼쪽의 수동레버핸들을 수리, 교체할 수도 있다.
대변기 피스톤-압봉 교체시 내구성은 금속(황동 신주) VS 플라스틱 중 무엇이 더 좋나?
금속

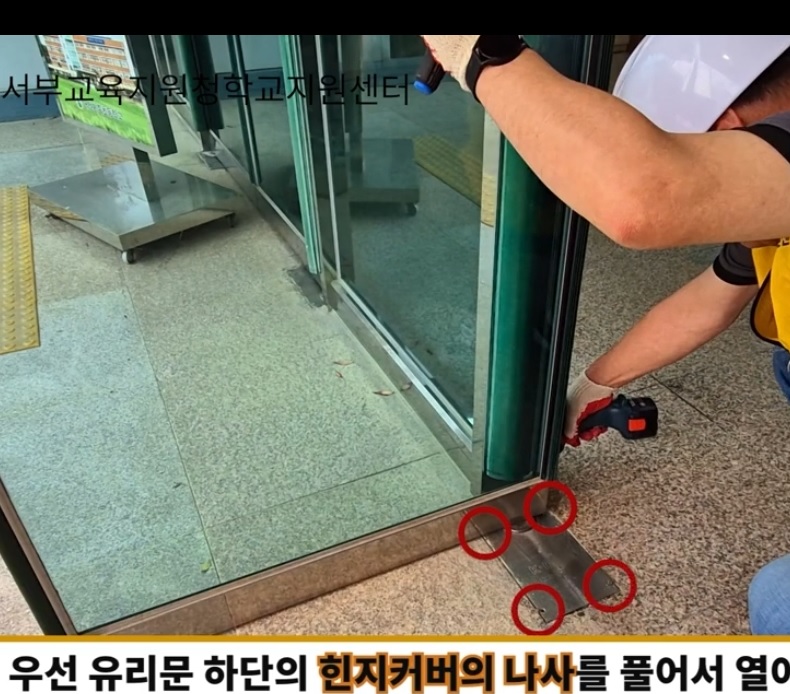

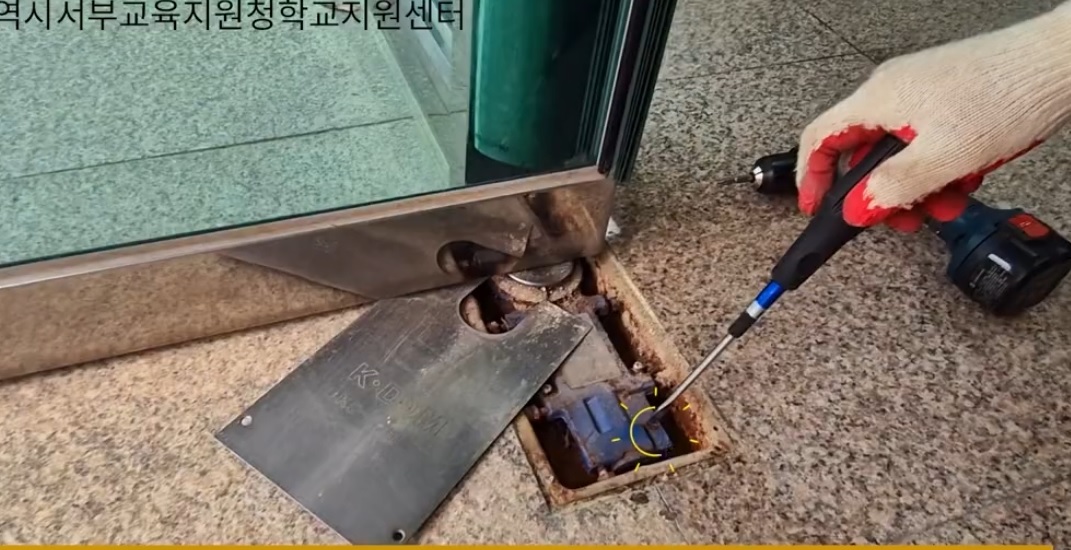

강화문 속도 조절- 힌지커버 벗기기. 사진 첨부
강화문 힌지커버를 열면, 일자드라이버 이용 속도 조절 가능. 시계방향으로 돌리면 문이 닫히는 속도가 ( ) 사진35첨부
느려진다. 더 조여지므로.
반면 풀어주면 더 빨라짐. 완화되므로.

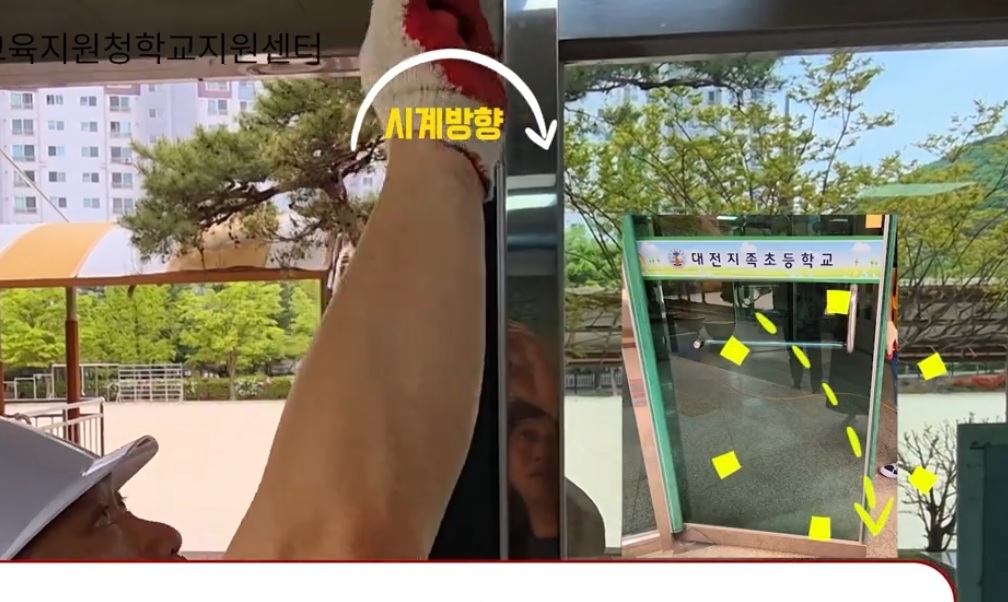

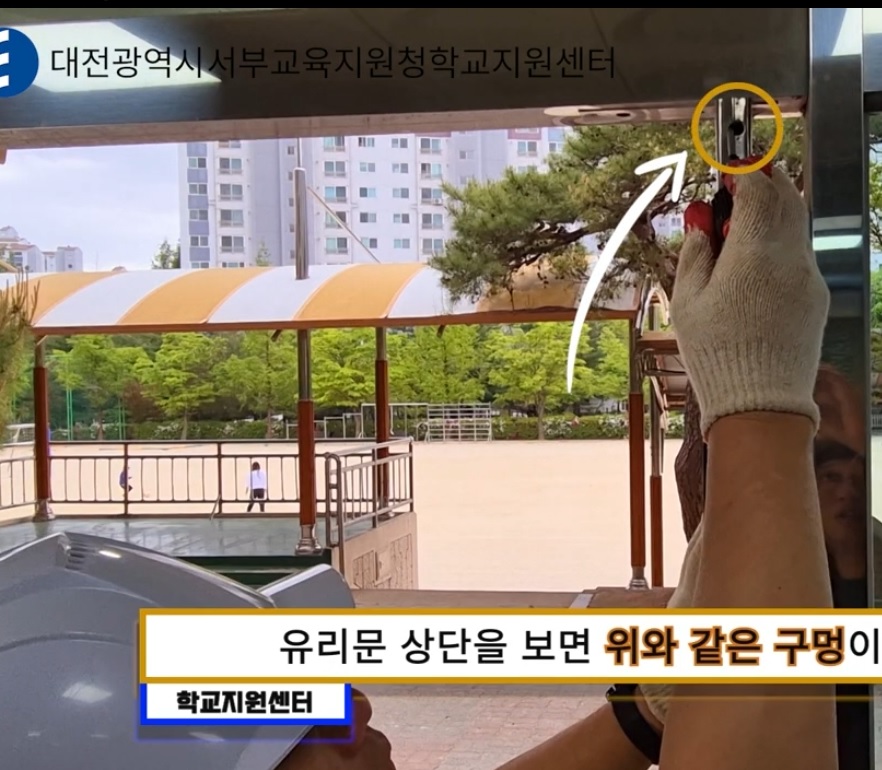

강화문 처짐/간격 조정은 상단의 홈을 이용한다. /사진 36첨부
상단의 홈을 시계방향으로 돌리면 어떻게 되나?
유리문이 내려간다. 살짝 대각선으로. (안쪽을 조이는 느낌이므로.)

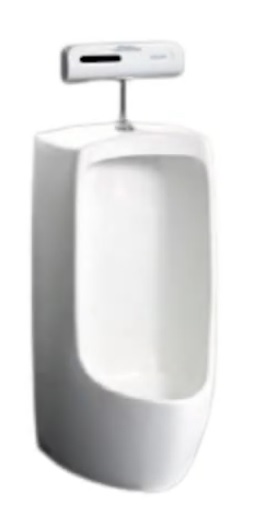

자동세척소변기의 경우 일체형과, 센서분리형이 있다. 센서분리형은 고장나면 그대로 다 교체다.

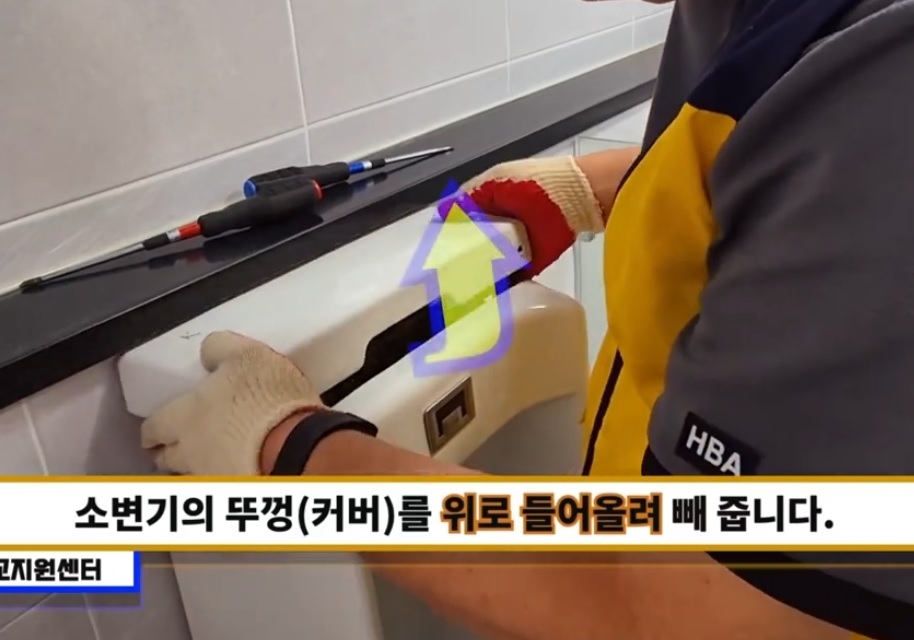

일체형은 소변기의 뚜껑커버를 그대로 들어올린다. (사진39)

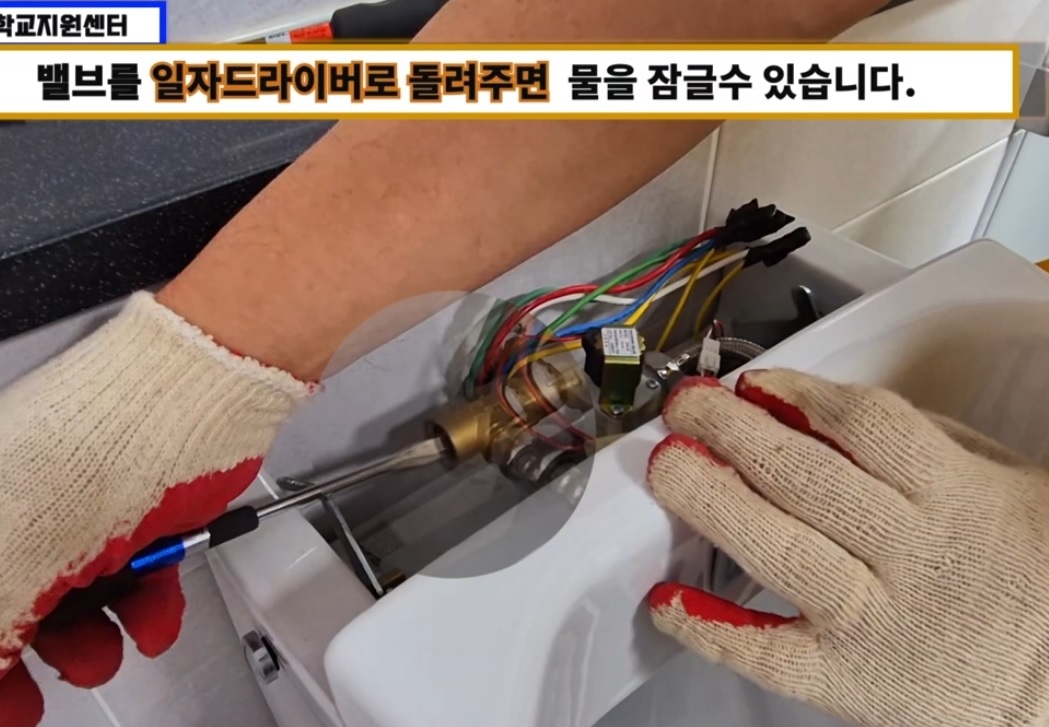

이후 에는 드라이버를 이용하여 조절한다. 정답 사진참조

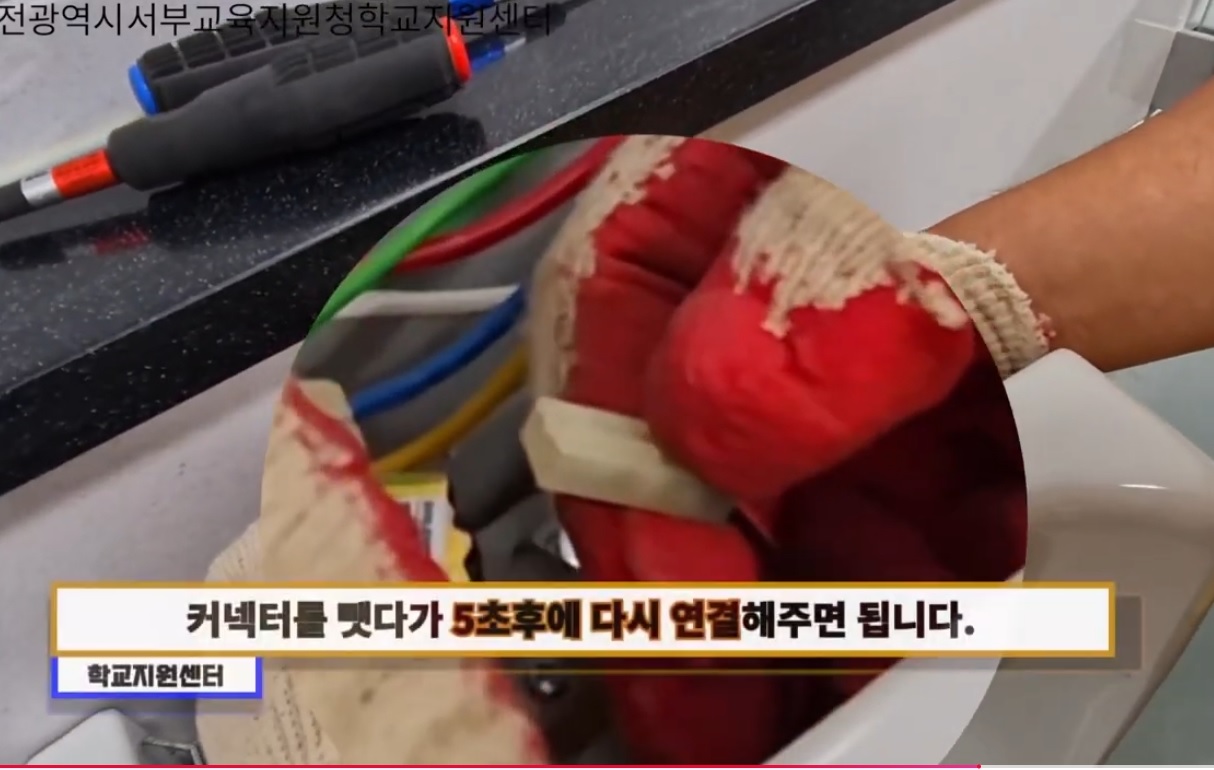

센서이상이 있는 경우, 커넥터를 해체-재연결한다. 이후에도 이상이 있다면 다 교체하여야 한다.
(저수조방식/직접급수방식)은 부스터펌프를 사용해 일정하고 안정적인 수압을 확보할 수 있고 물을 저장해두기 때문에 단수, 수압저하, 급수량 변화 등 외부 환경 요인을 최소화한다.
저주소방식
(저수조방식/직접급수방식)은 물을 저장하지 않고 상수도에서 바로 공급받기 때문에 위생적으로 우수하고 수질관리에 부담이 줄어들어 구조가 단순한다.
직접급수방식
배수펌프가 작동 않으면 기계실이 침수하므로 주기적 확인이 필요하다.

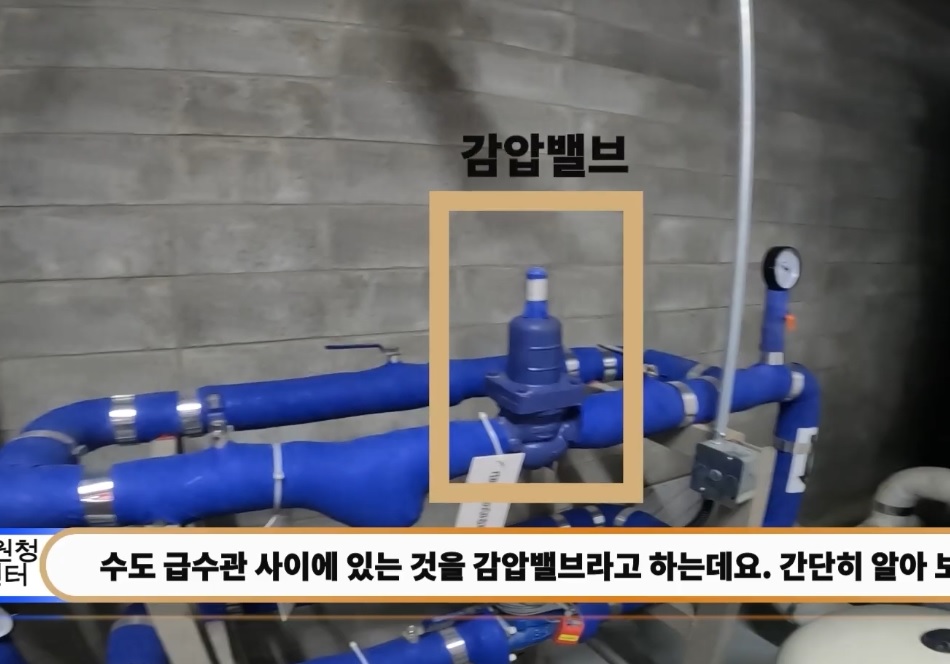

감압밸브 - 들어오는 압력으로 조절하여 출수 압력 일정하게 유지 (사진 42)

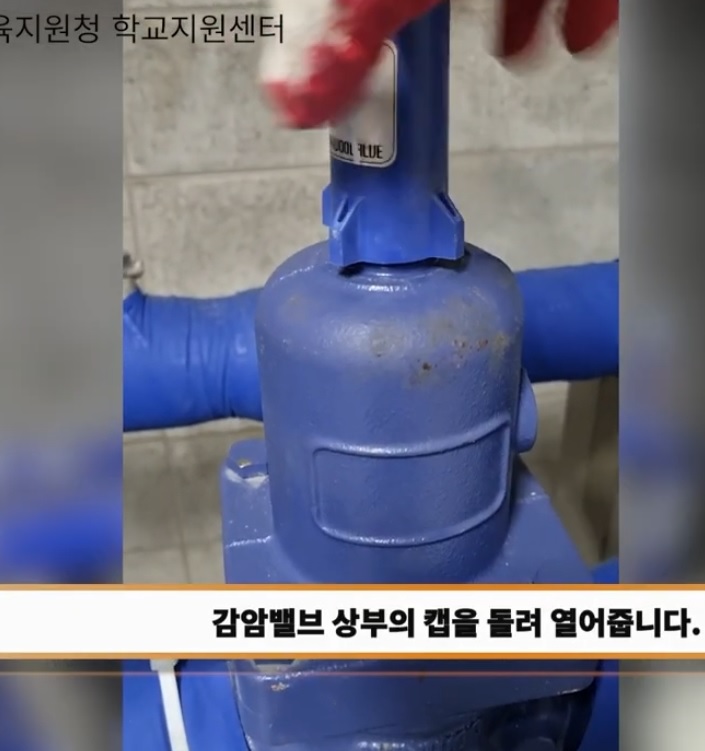

감압밸브 압력조절 순서 1 뚜껑제거

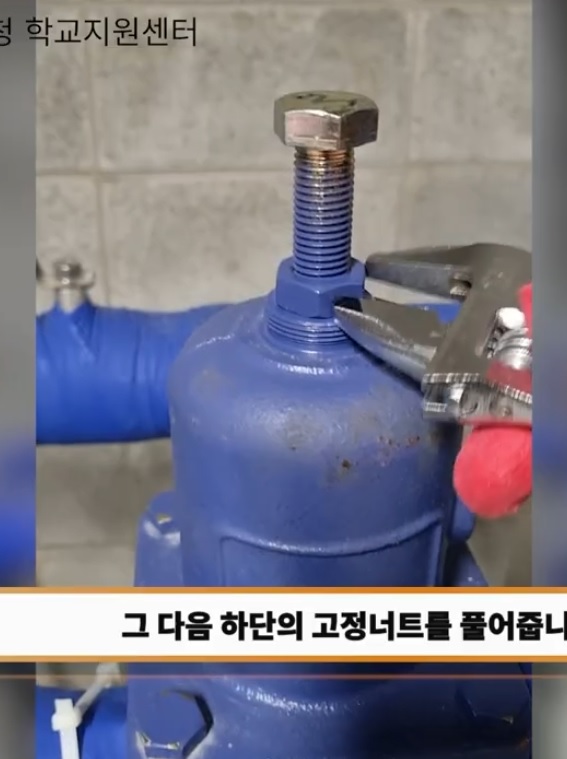

볼트/너트 중 하단의 고정너트를 풀고, 볼트로 조절.
다시 고정너트로 조절한 만큼 조여준다.
감암밸브 조절볼트를 시계방향으로 돌리면 압력이 (증가/감소) 한다.
증가. WHY? 볼트가 더 안으로 들어가져서 압력을 더 준다.
감압밸브 압력 조절시 압력을 확인해가며 1회~2회씩 돌려준다.

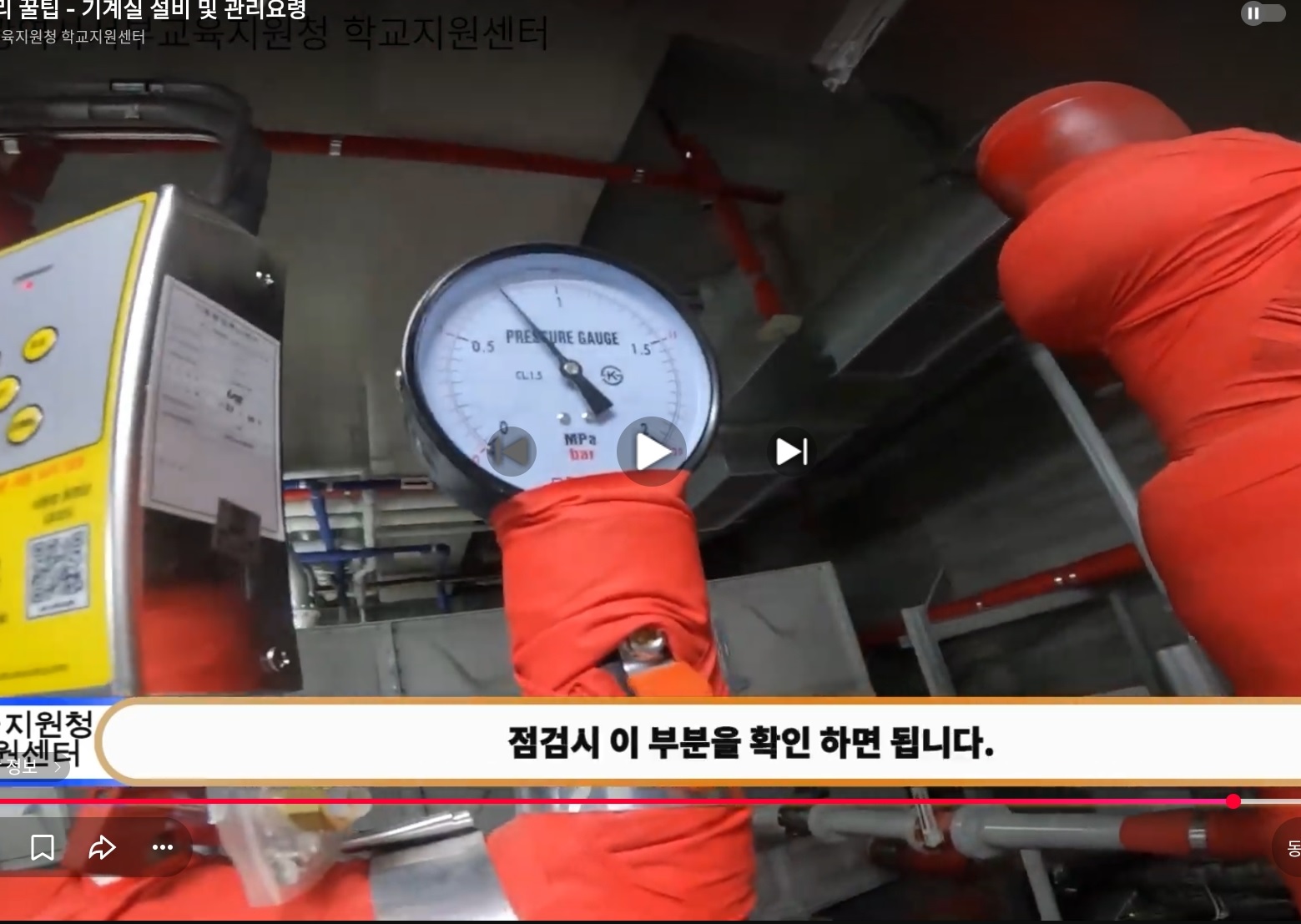

평상시 기계실 점검시 저수조 압력 살펴보기 (평상시 안전범위 표시하고, 평상시와 같은지 보기)

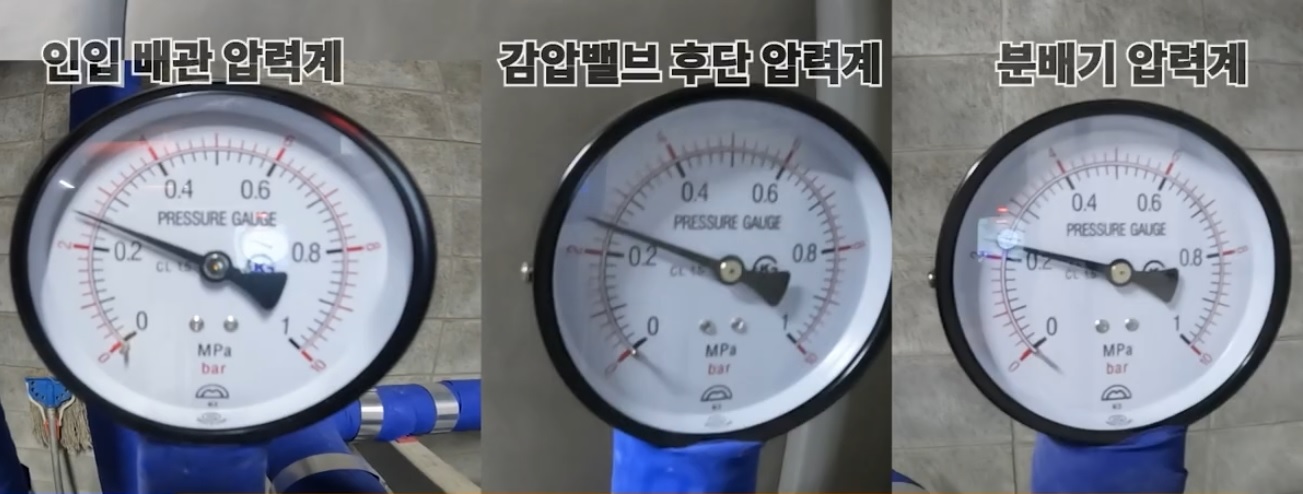

수도-배관에 있는 압력계 사진보기 (인입배관 압력계, 감압밸브 후단 압력계, 분배기 압력계)

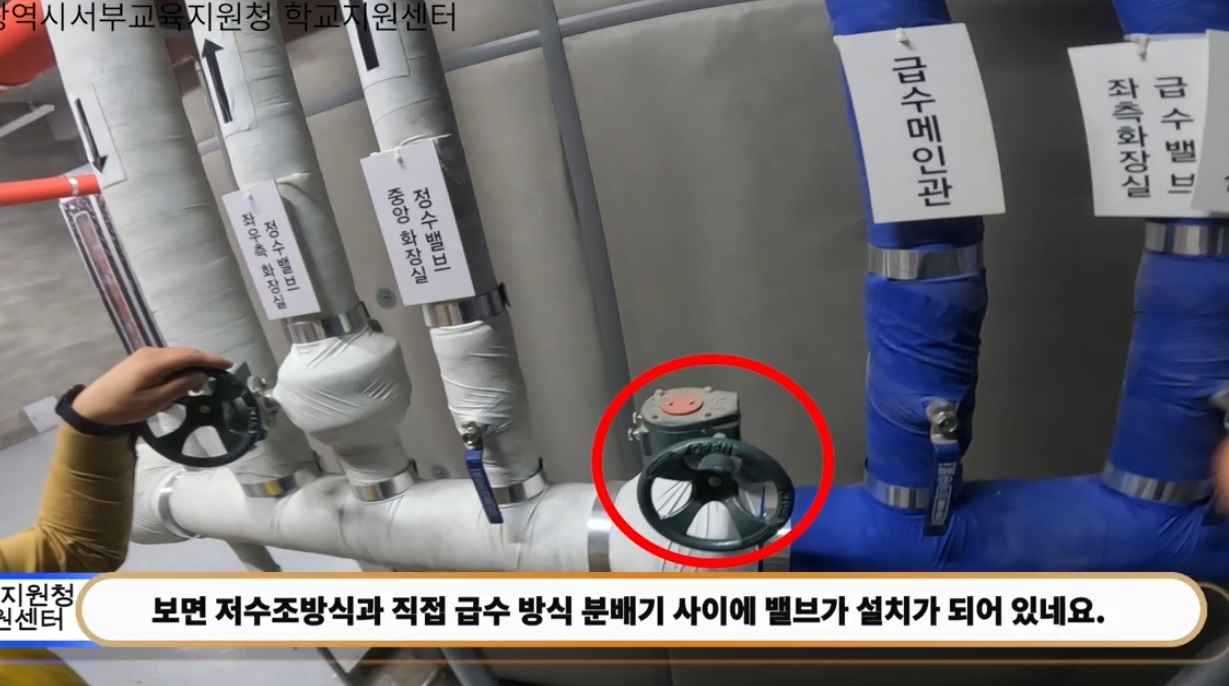

나비밸브는 보통 저수조방식과 직수방식 사이에서 설치된다. 평상시 잠금상태인가 풀림상태인가.
잠금상태로, 각 저수조, 직수끼리 알아서 쓰다가.
사태가 터지면 열려서 물 공급을 도와준다.

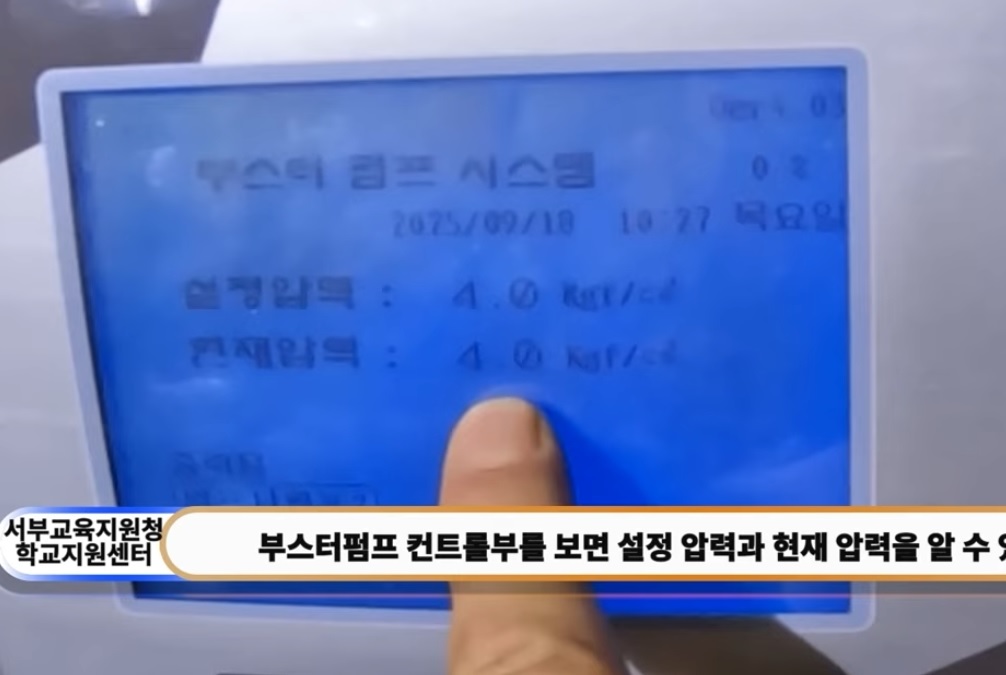

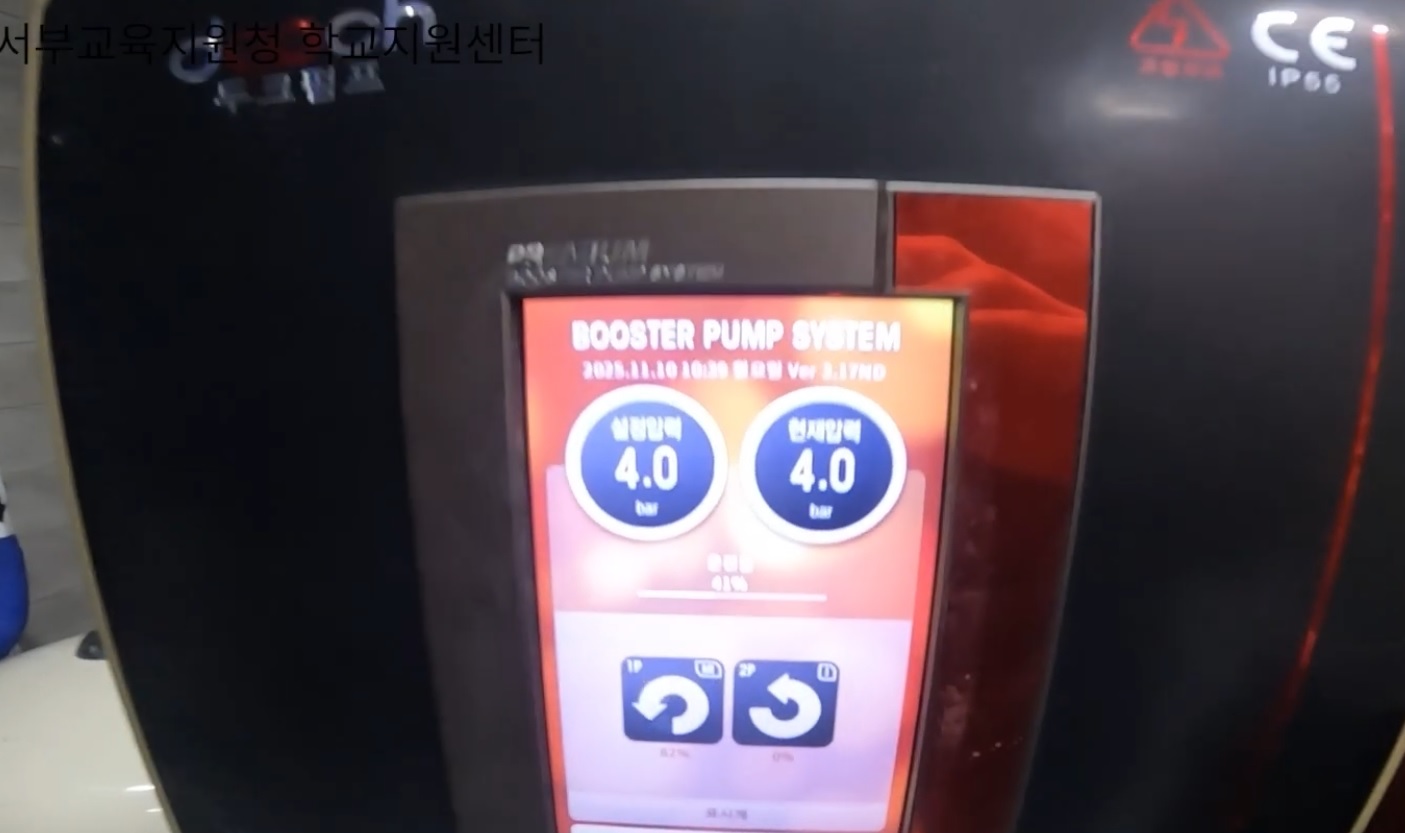

부스터펌프 시스템 관리창에 4Bar 압력인 경우, 분배기 압력은 얼마가 정상인가 ?
4bar. 이미 부스터펌프를 거친 물들이 분배기로 나가므로

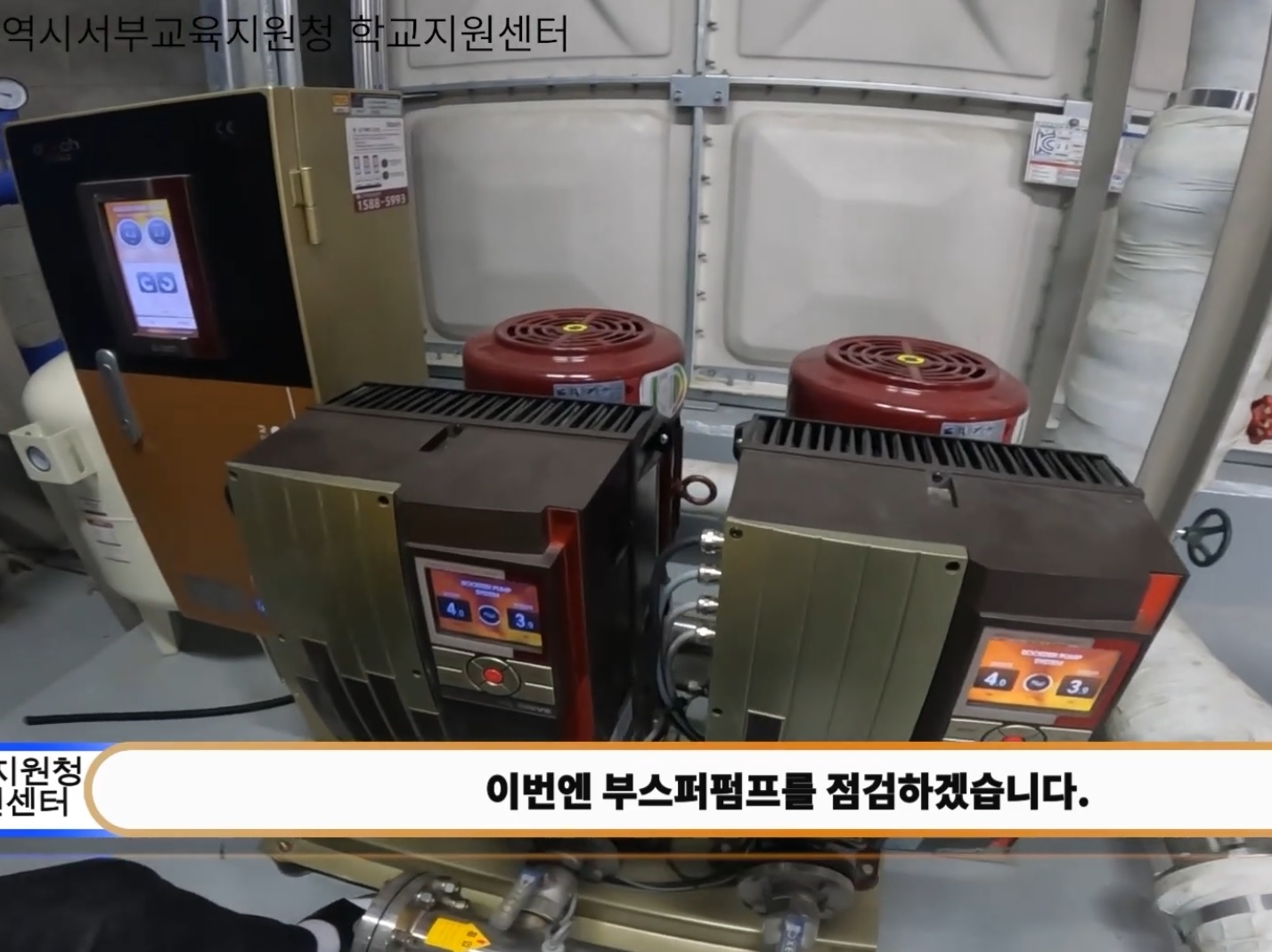

부스터펌프 점검 사항은?
진동이 크게 발생하는지,
모터 이상 소음이 있는지,
펌프 부근 누수가 있는지.

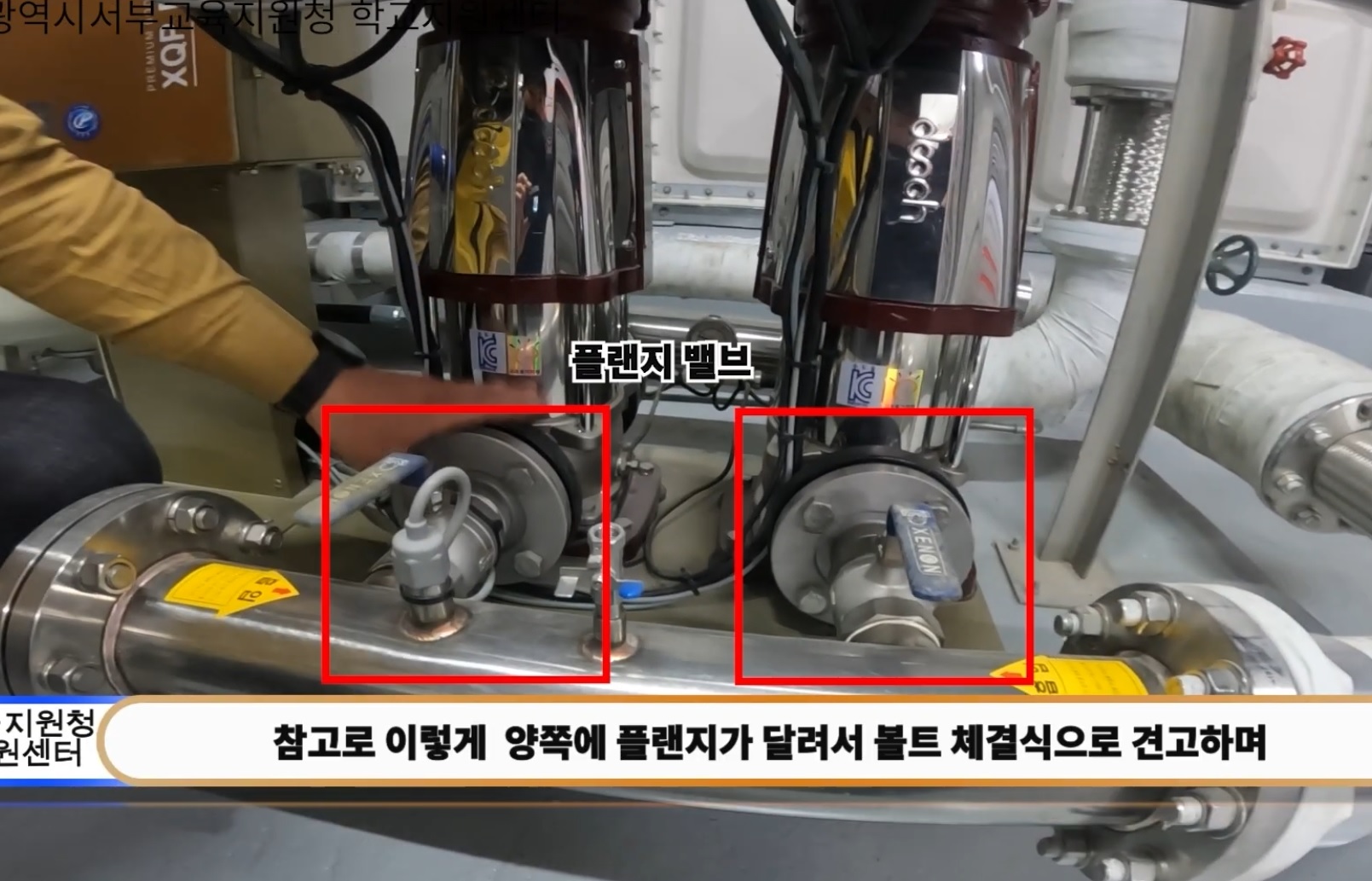

부스터펌프에는 플랜지 밸브가 있는데 이를 이용하는 이유는?
양 밸브들을 볼트 4개씩 강력히 체결. 견고성 때문에 쓰며 흠에서 물이 세는지 확인한다.

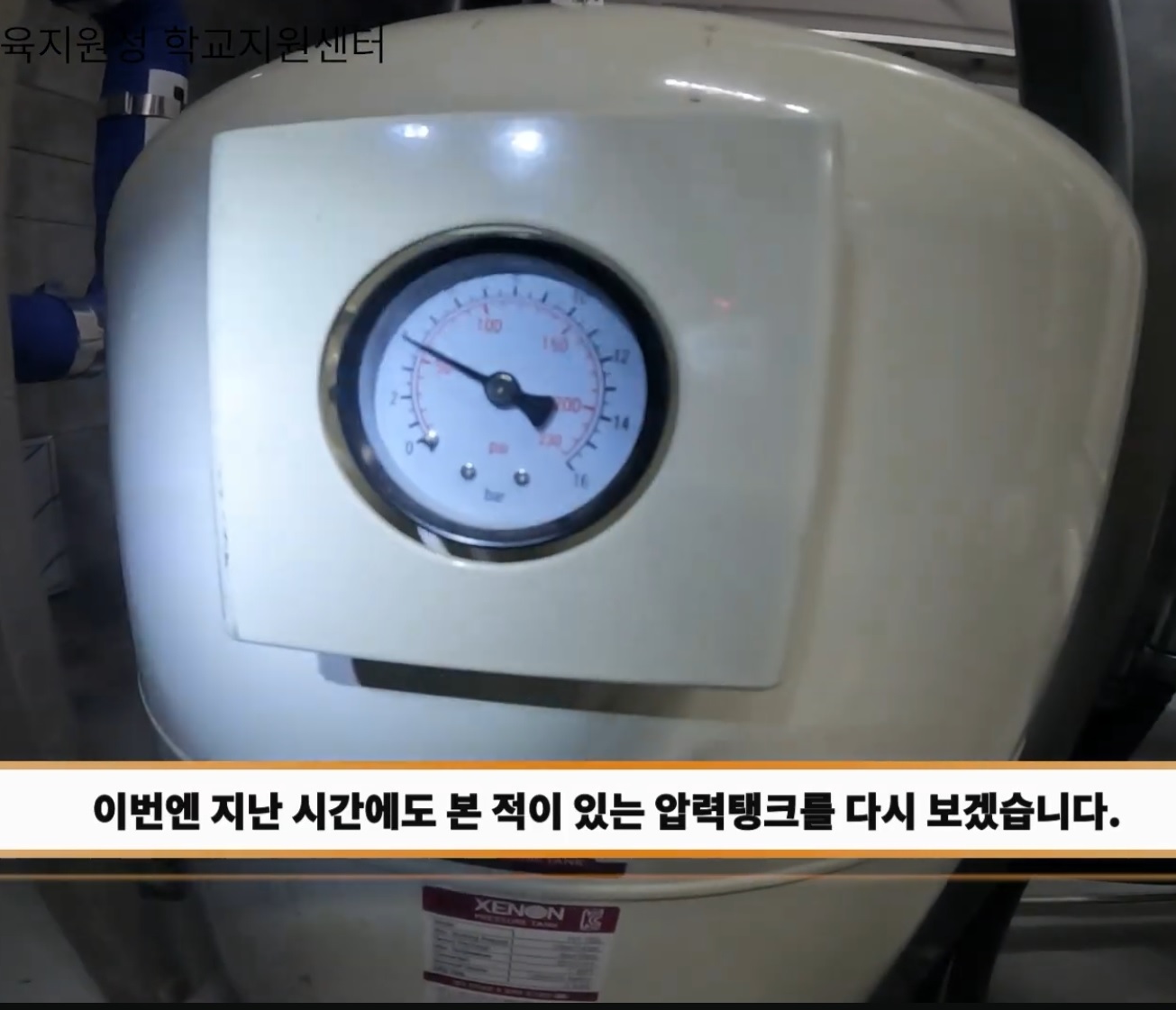

압력탱크는 수격작용을 완화시키기 위해 안에는 일정 압력의 공기가 채워져 있다.
압력탱크 상단에 공기 주입구가 있다. 콤프레셔 등으로 공기를 주입할 수 있으니 알아두면 좋다.

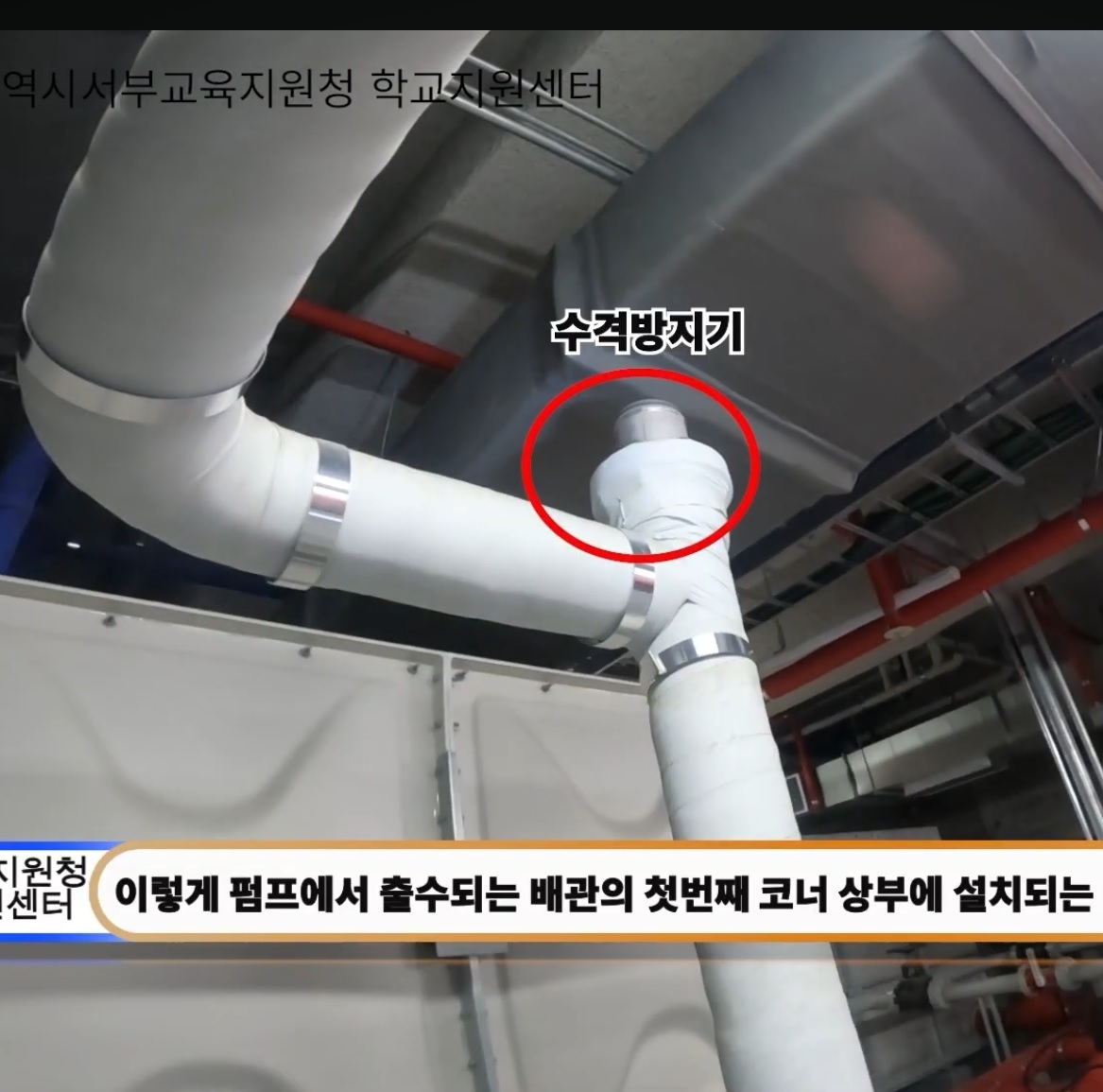

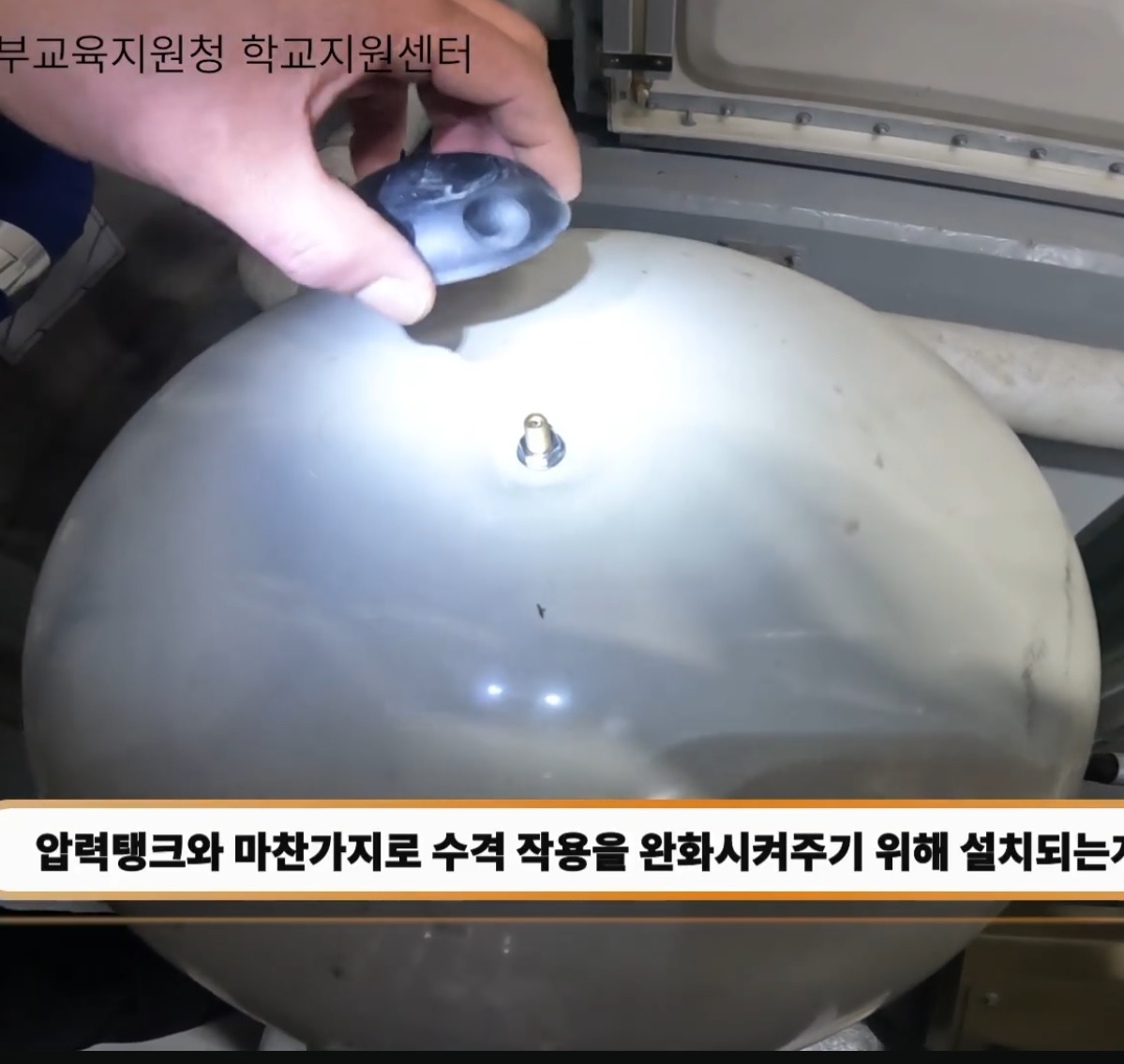

수격방지기 (사진) 펌프에서 출수되는 배관의 상부에 첫 번째 코너에 설치하다.

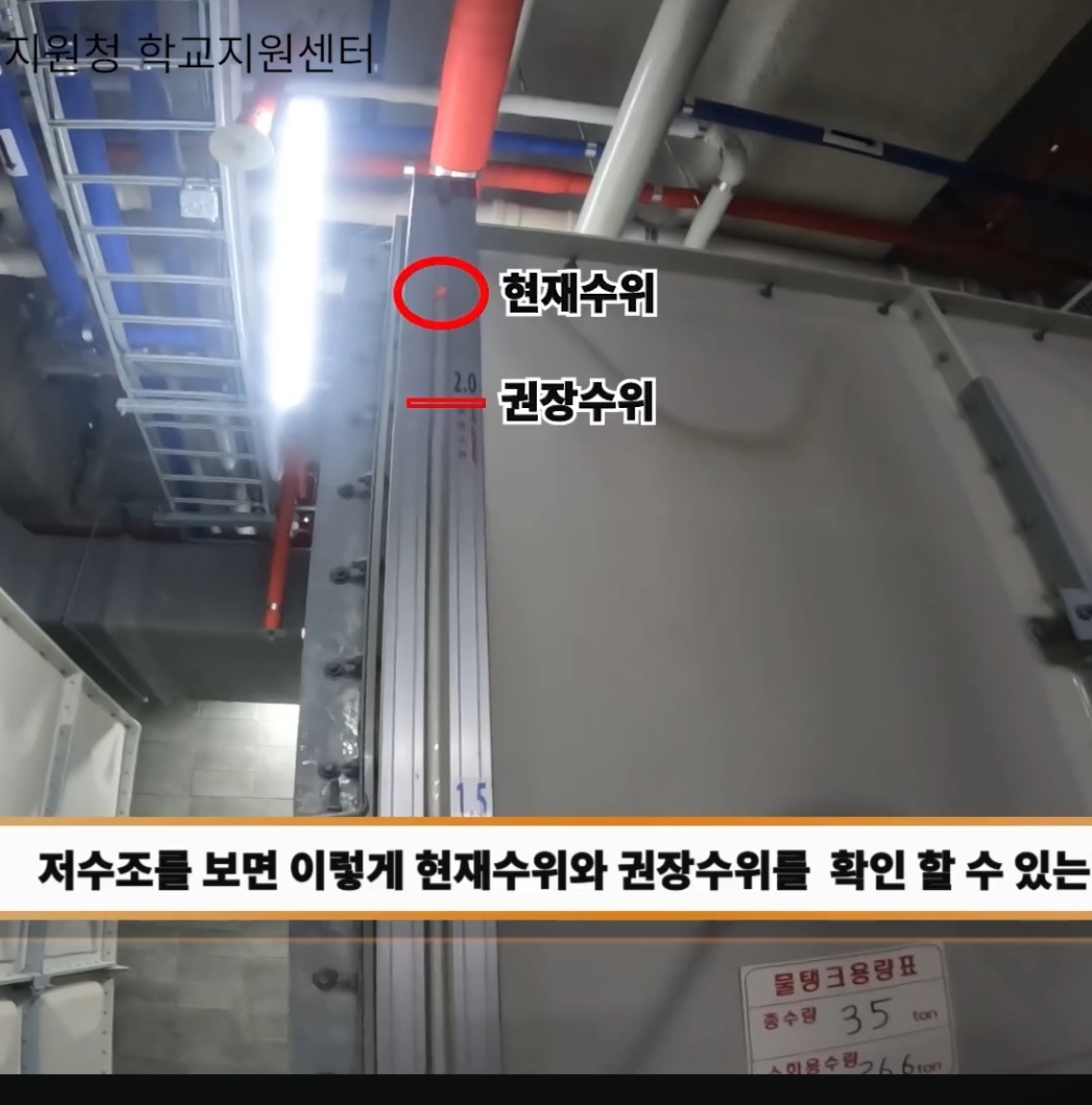

저수조는 권장수위와 현재수위를 살펴본다. 저수조 하부나 탱크, 외부에 물이 샌다던지 이상이 있는지 살펴본다.
사진54
드레인 밸브: 밸브 개방시 아래 은색 파이프를 타고 내려와서 배수로로 물이 빠진다.
드래인 밸브를 개방하여 모인 물들은 어디로 가는가?
지하실 내 집수정

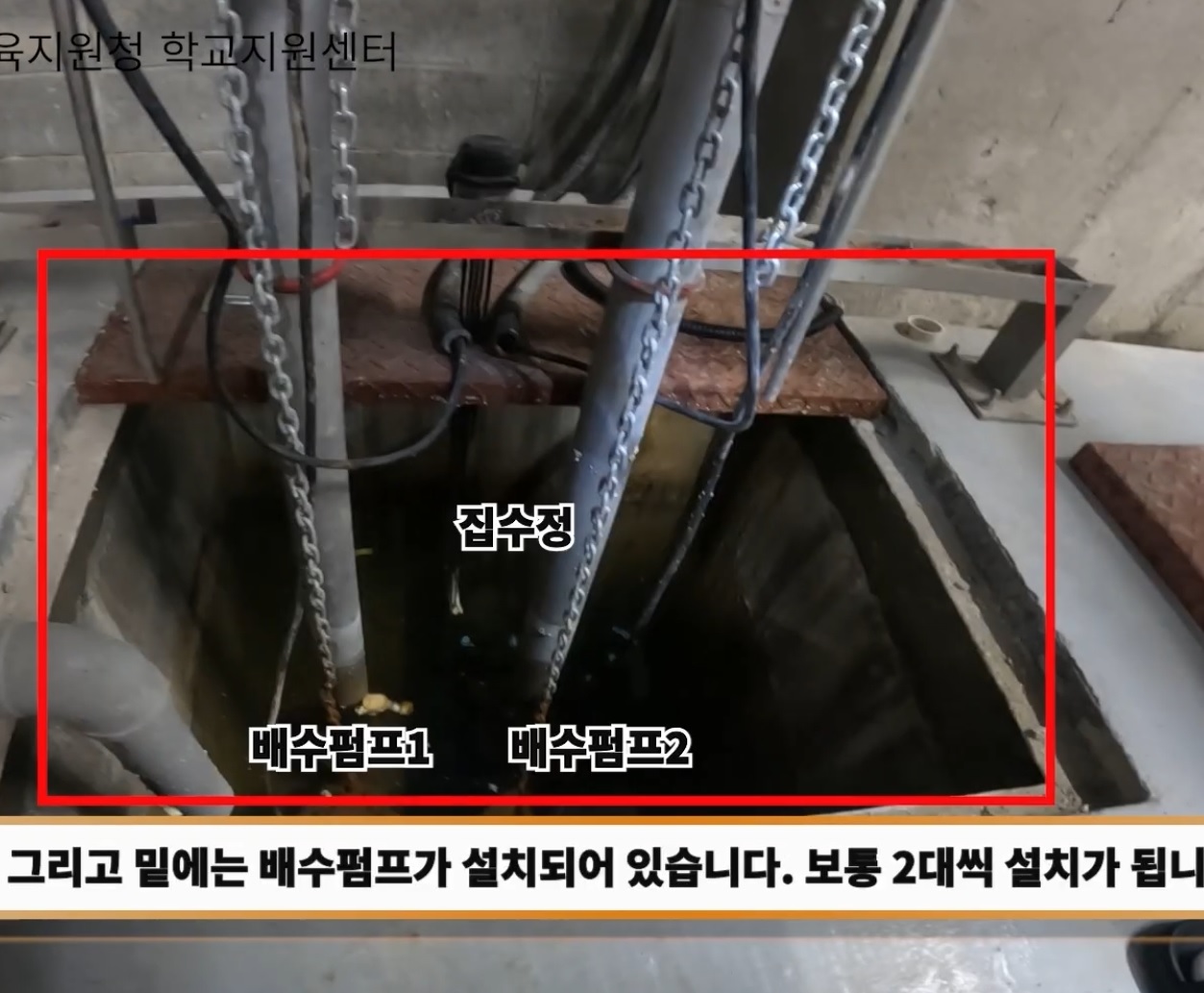

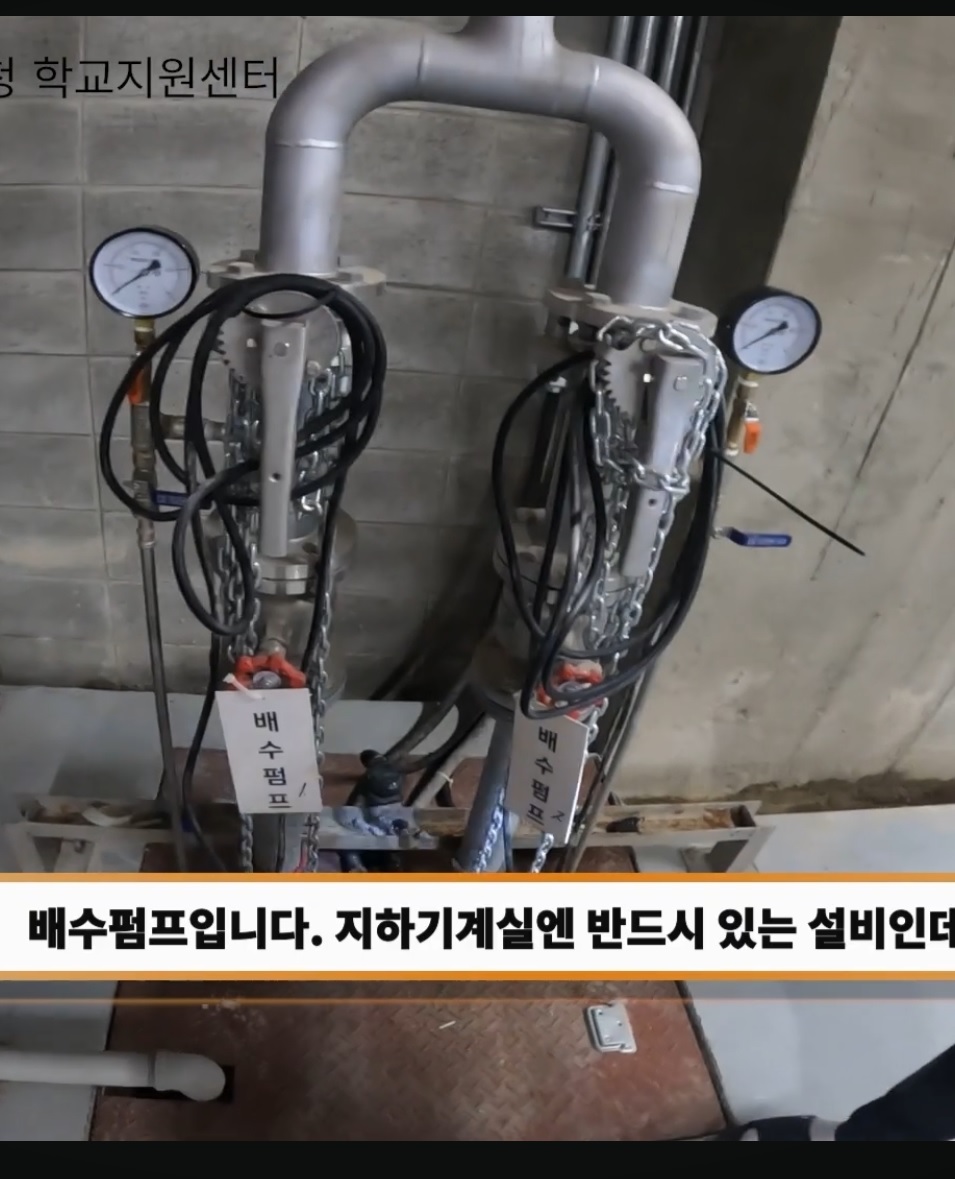

집수정에는 일반적으로 배수펌프가 몇 개 설치되어 있는가 ?
2개

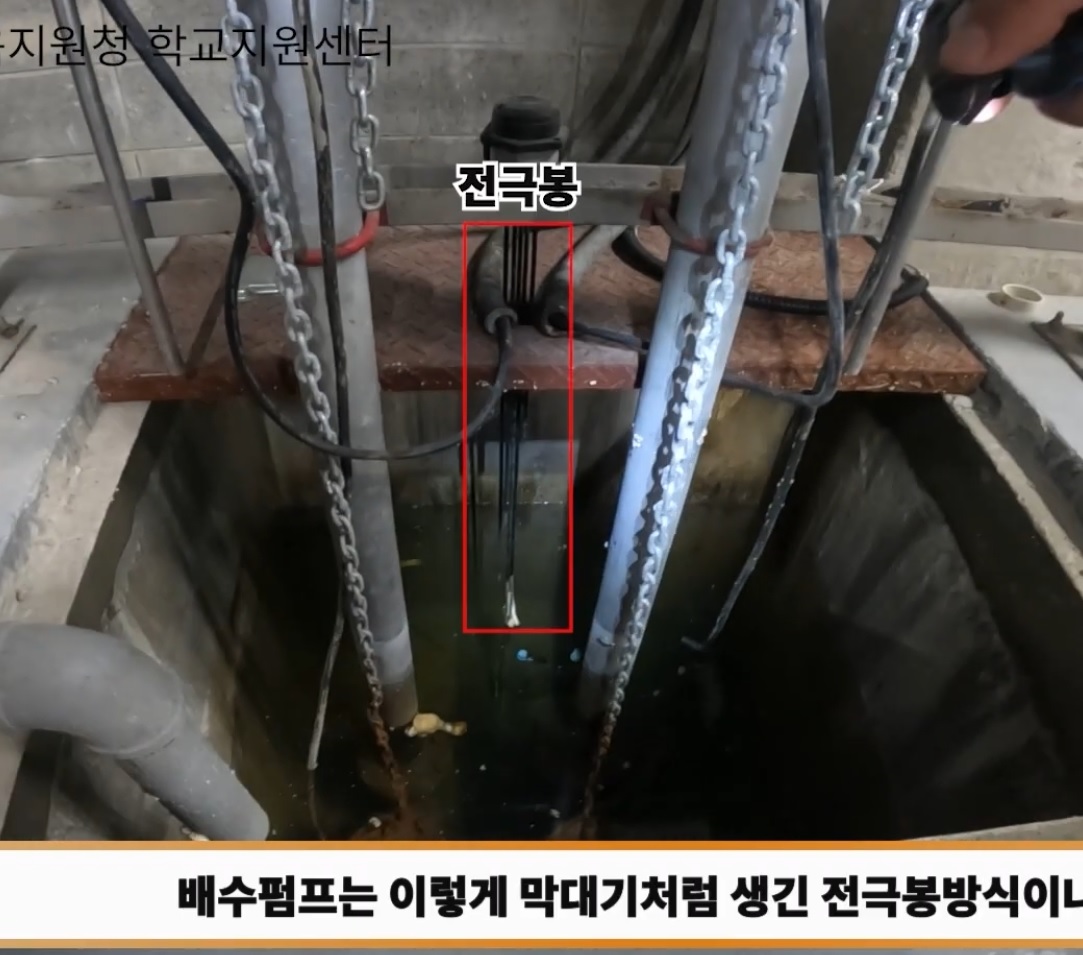

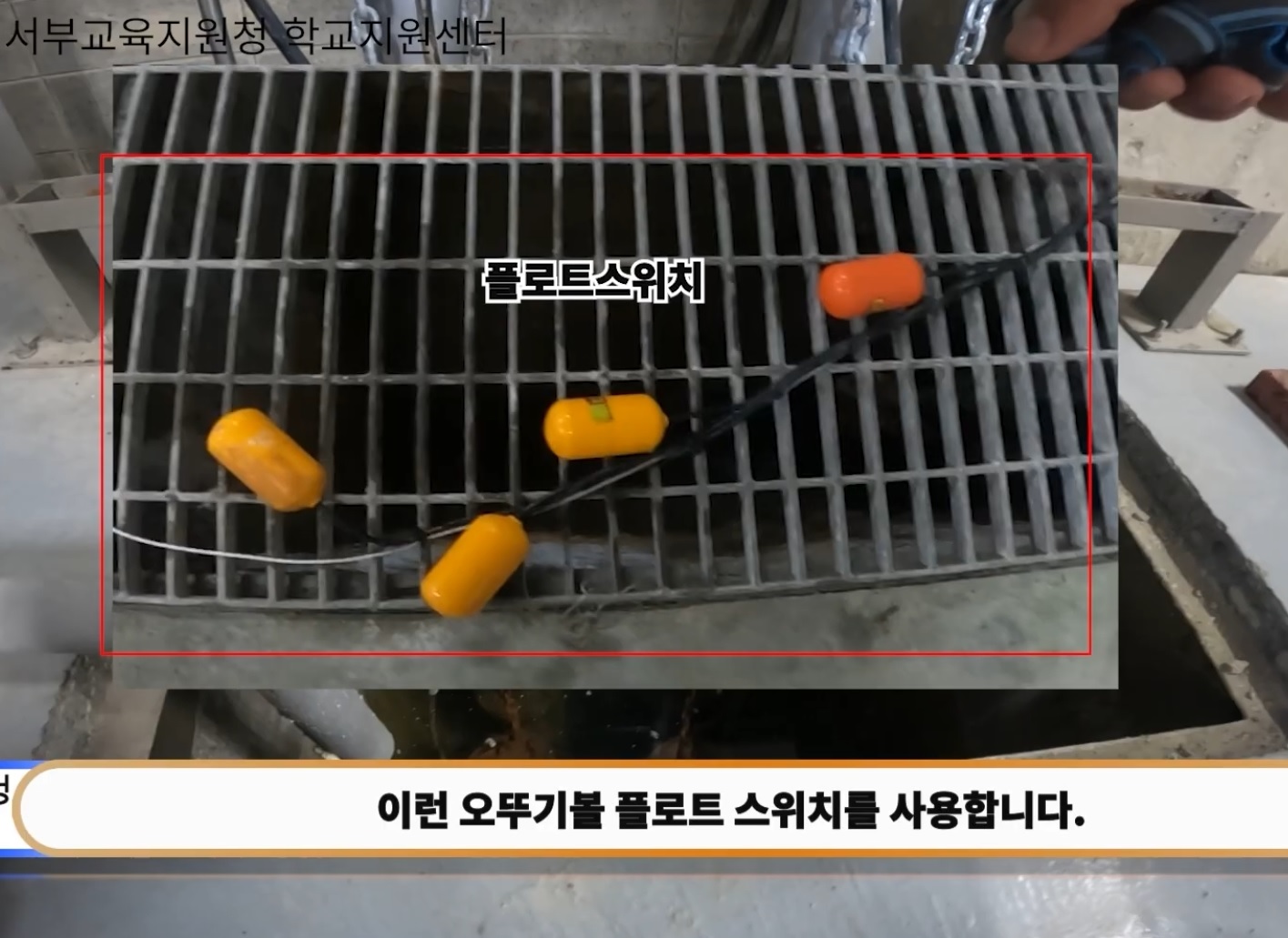

배수펌프와 같이 설치된 전극봉에 물이 닿으면 어떻게 되는가?
배수펌프가 작동하여 물을 빼내기 시작.
체크밸브의 사진 보기

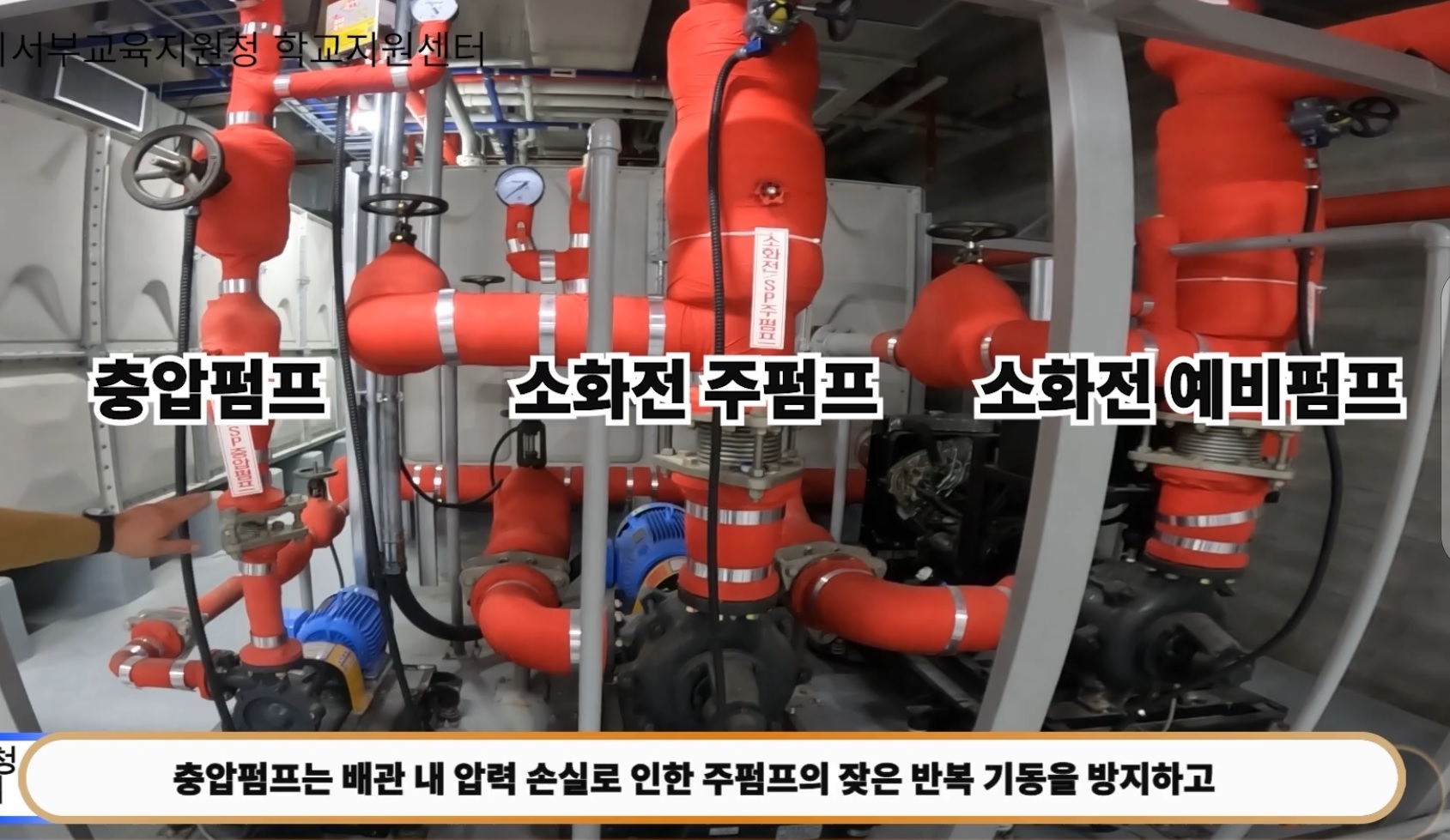

기계실내 소방펌프는 3가지로 충압펌프, 주소화펌프, 예비소화펌프.
충압펌프란 무엇인가
배관 내 압력을 일정히 유지. 때문에 항상 !일정한 압력이 차있다.!

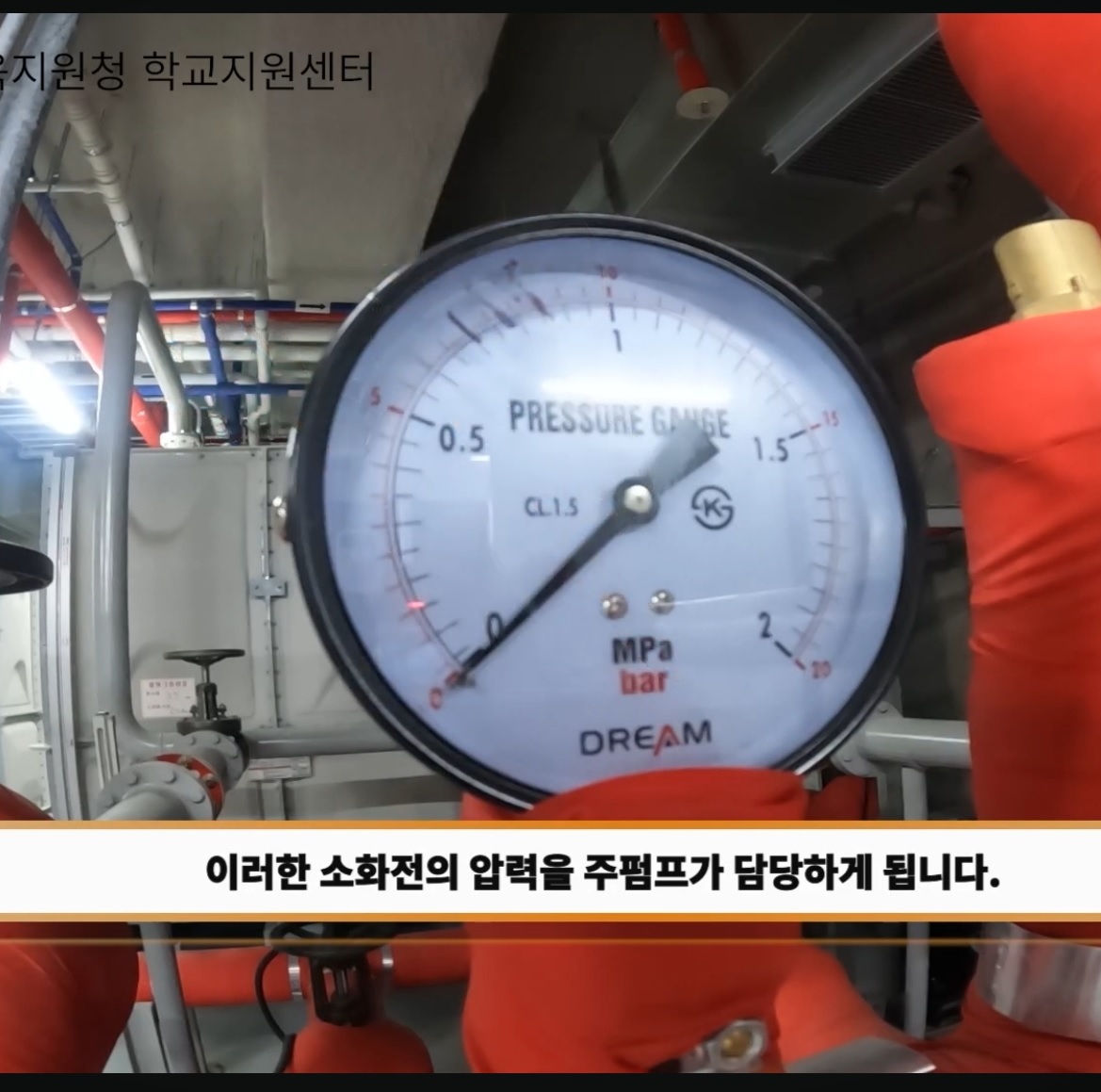

소화 주펌프란 무엇인가 - 평시 압력게이지 잘 보기
실제 화재시 소화전에 물공급하며, 평상시 공급은 항상 0이다!
예비펌프-엔진형예비펌프

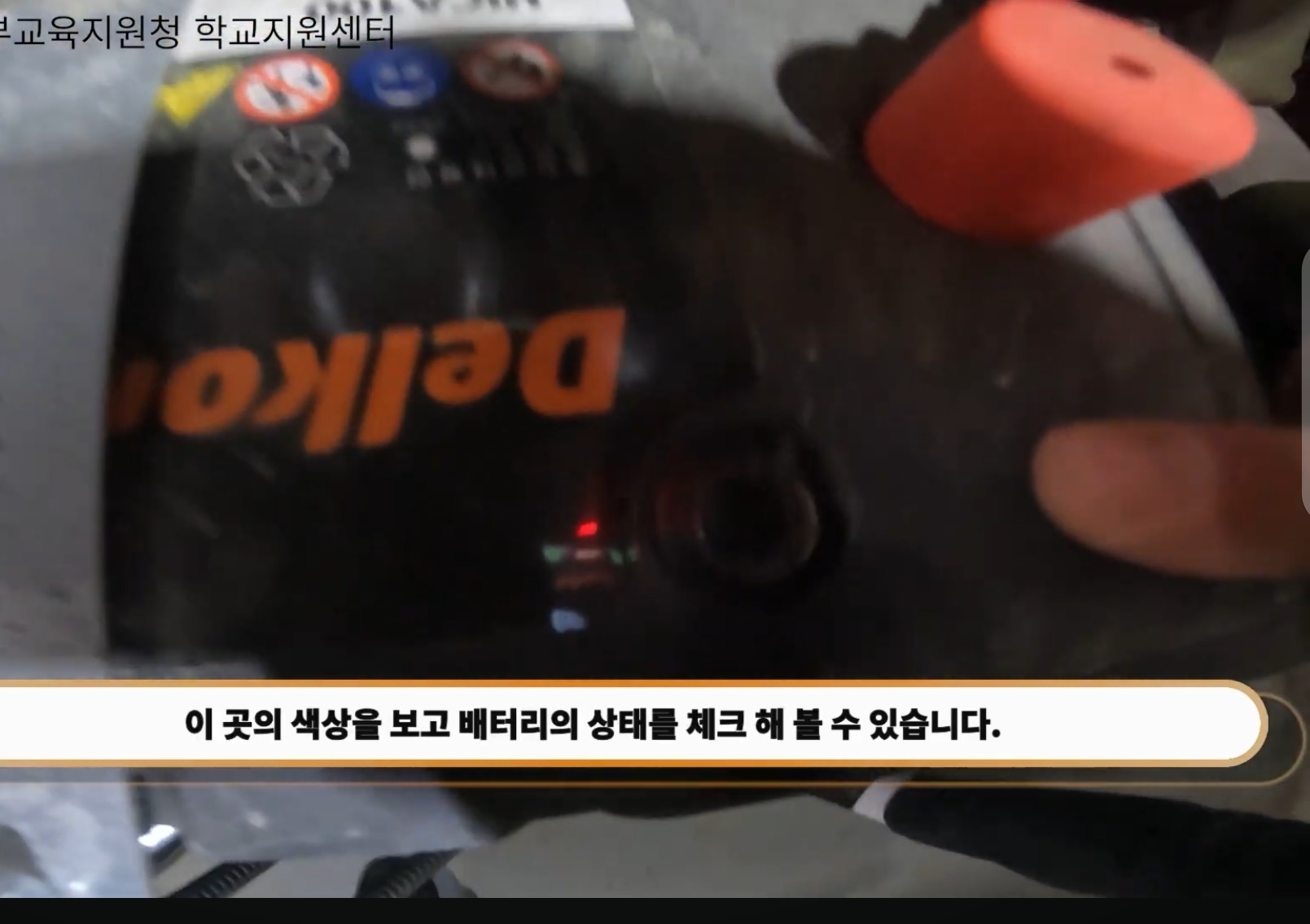

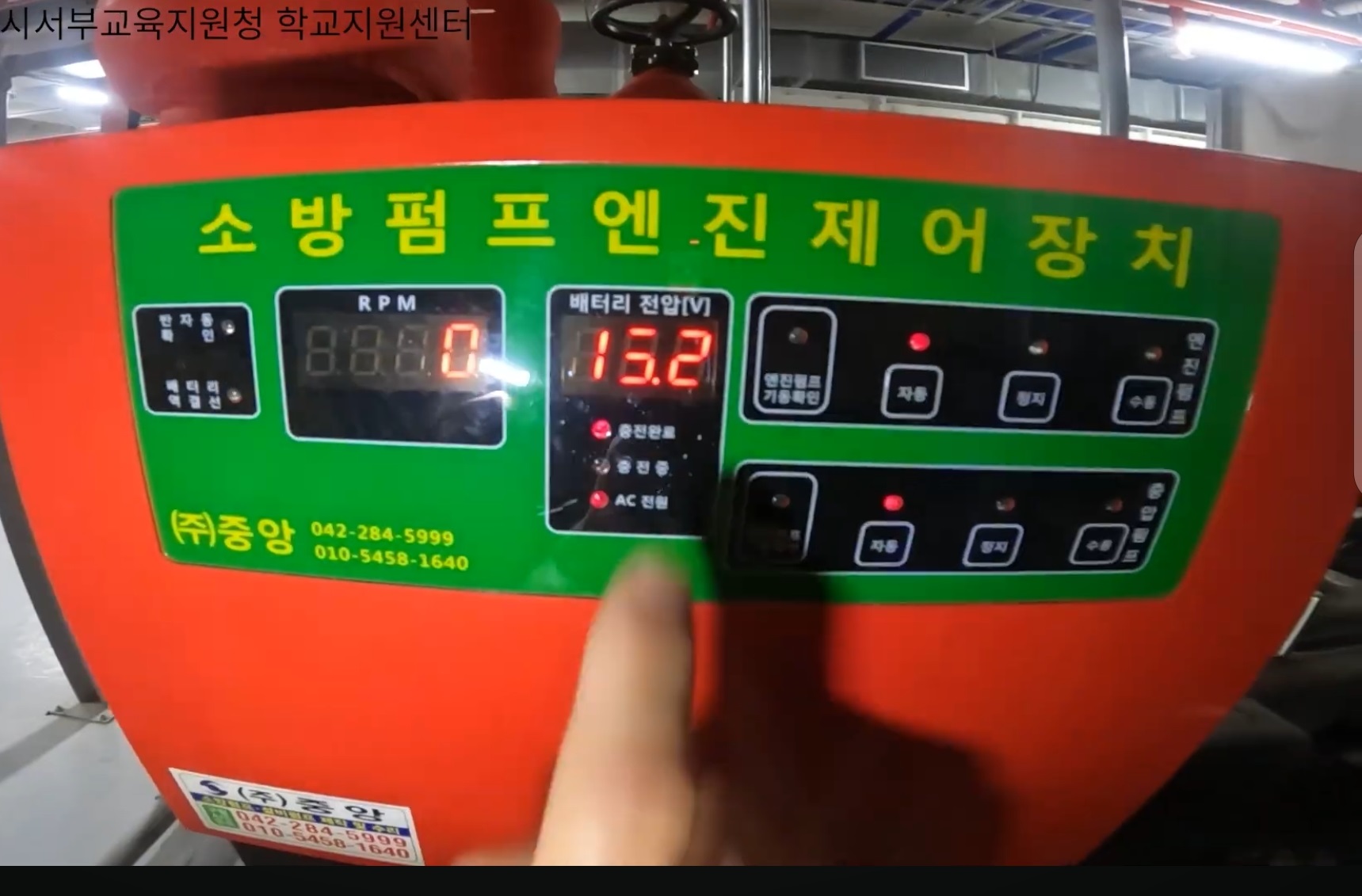

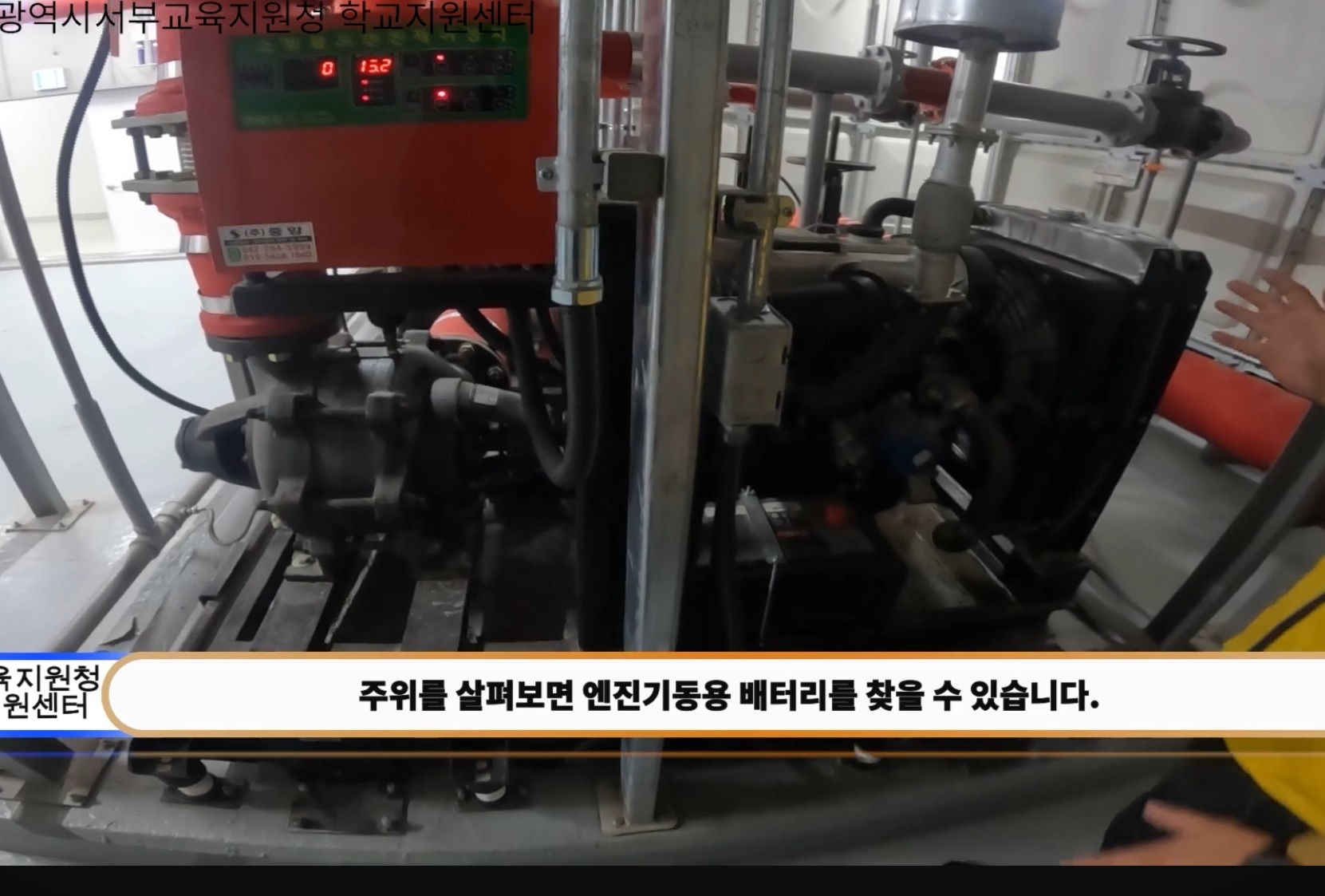

예비펌프 - 배터리 확인하기
예비펌프 - 배터리 확인하기 - 기계시스템 형

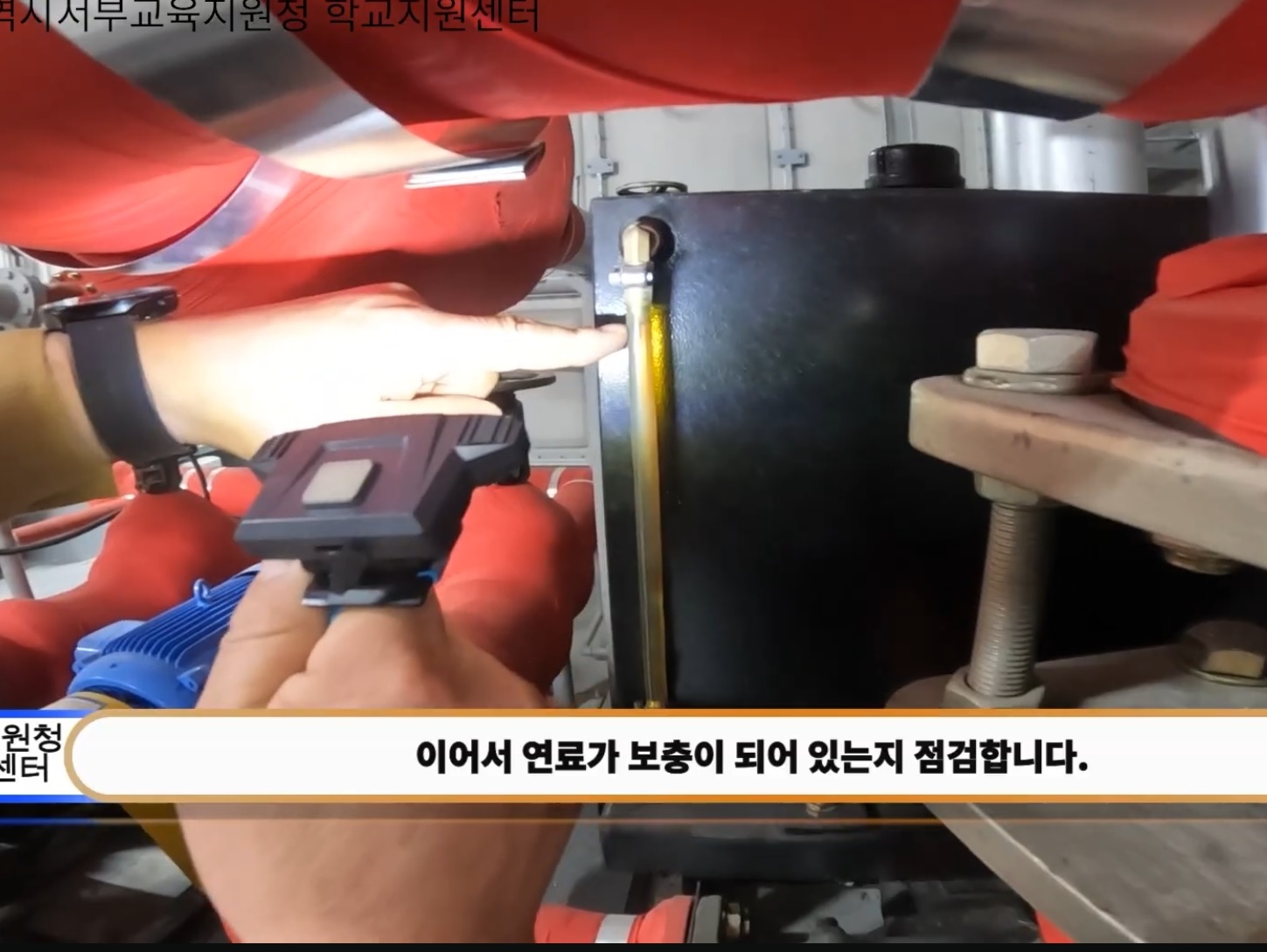

예비펌프 - 연료게이지 확인하기
제판 이란 무엇인가?
인쇄할 내용을 필름(원지)에 옮겨 종이에 인쇄 할 수 있도록 준비하는 과정
제판 과정
용지 크기 설정 - 문서 종류(문자로 설정하기) - 원고크기(자동) 누르면, 제판 용지(원지)에 새겨지고, A4출력물이 하나 나온다.
인쇄 하기. 인쇄 설정-매수/조수
매수:
조수:
매수: 학급 중 제일 많은 학생의 수를 설정(ex 1반-2명, 2반 19명시 20매로 설정)
조수: 학급의 수를 설정(반이 총 3개면 3개)
학년이 넘어가면 그룹을 바꾸어서 매수,조수 설정 새로 하여야 함.
양면인쇄는 다르다. 우선 단면설정 하듯 제판을 실시. 학생의 총 수대로 출력을 실시한다. 이후 뒷면 인쇄할 때 제판하고, 매수/조수를 설정한다.
왜 그러는가?
간지가 사이에 끼기 때문이다. 단면으로 모두 뽑고, 뒷면 할 때 간지가 들어간다.
원지 란 무엇인가
인쇄할 내용이 새겨지는 인쇄판 역할을 하는 종이(롤 형식)

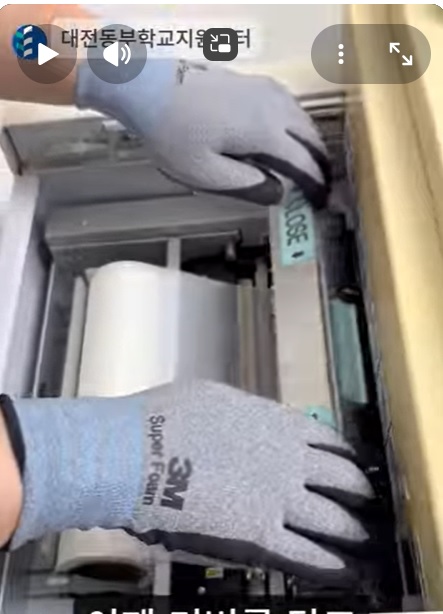

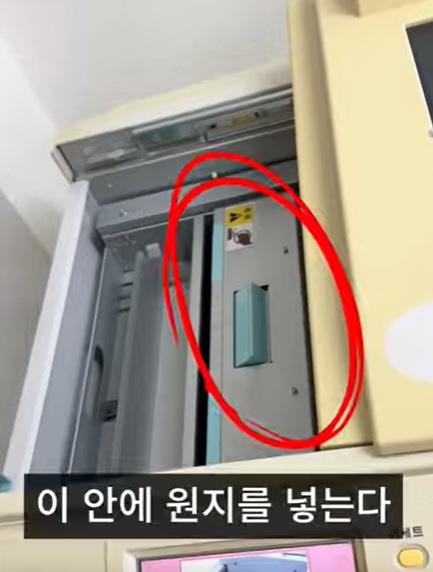

원지교체 - 등사기 옆면의 개폐스위치를 눌러 등사기를 열고 원지커버를 열어 원지를 넣는다. (사진참고)
원에 원지의 끝 부분을 끼어야 한다.

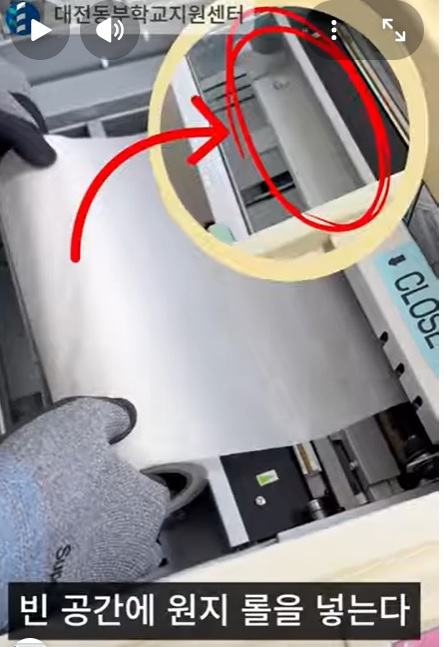

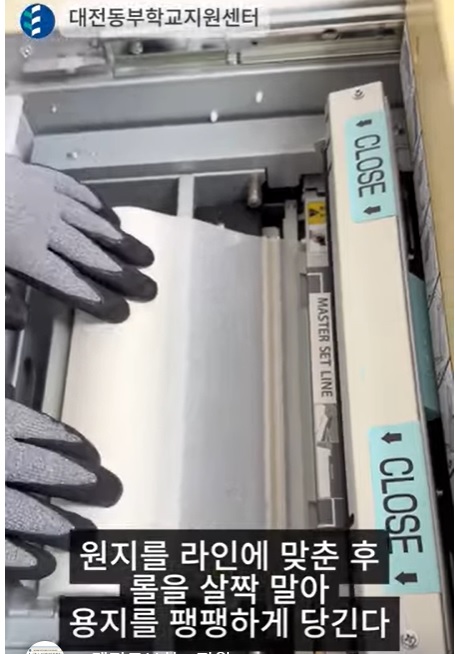

원지 롤을 빈 공간에 넣고, 세트라인에 틈을 맞추어 넣고 쨍쩅하게 당긴다.

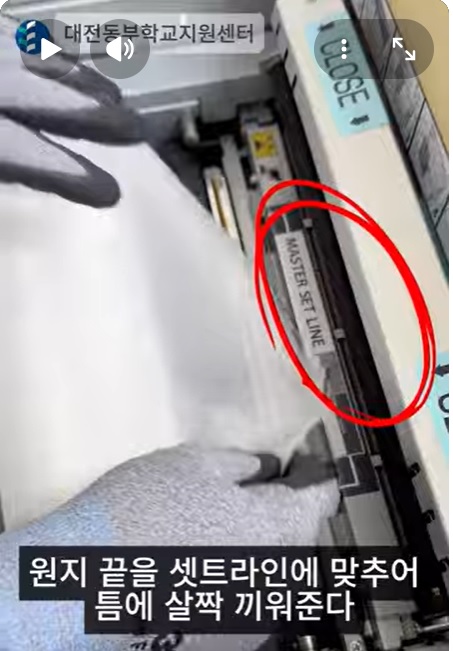

원지 끝을 세트라인에 맞추고 팽팽하게 당긴다.
제대로 셋트라인에 걸치는지 확인.
원지커버를 닫는다. (마스터 세트라인에 걸린채 닫기)

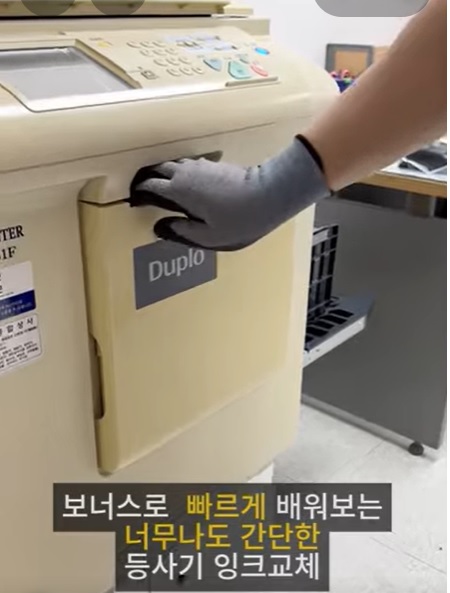

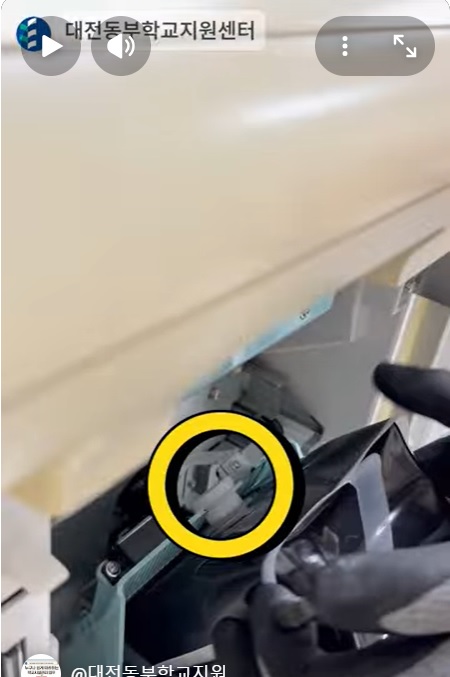

잉크교체 (답 사진참조)

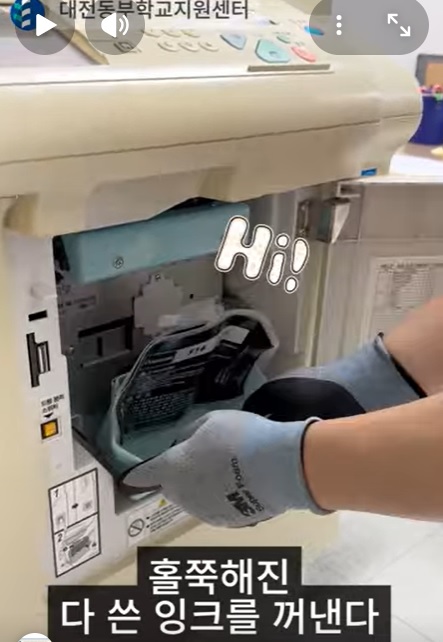

홀쭉해진 다 쓴 잉크를 꺼낸다

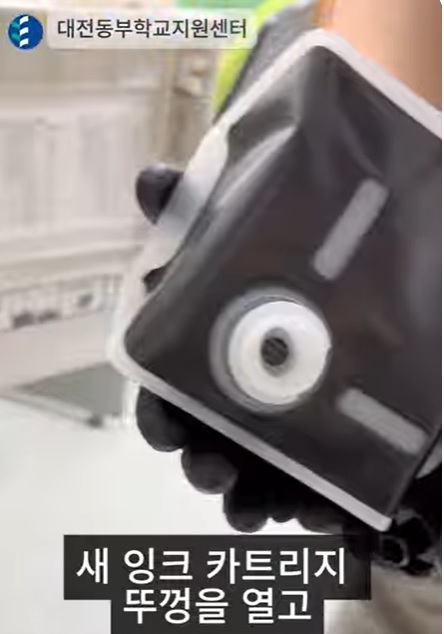

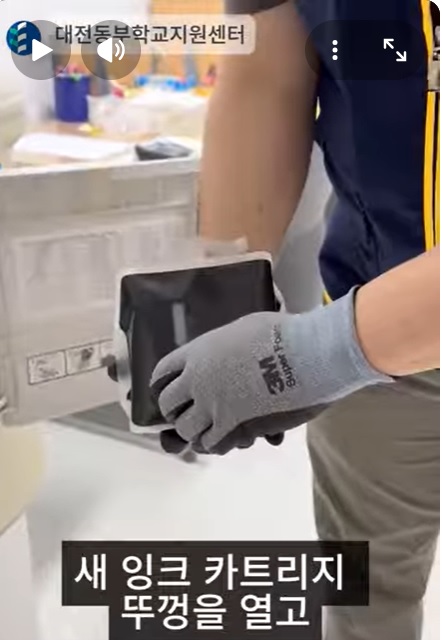

새 잉크 카트리지를 열고(사진3, 4 참조)

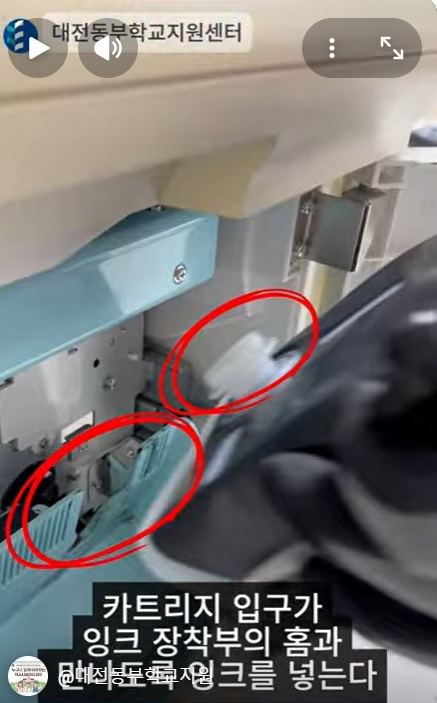

카트리지 입구가 잉크 장착부의 홈과 만나도록 잉크를 넣는다. (사진 5 6 참조)
다 넣으면 커버를 닫는다.
다 넣으면 커버를 닫는다.

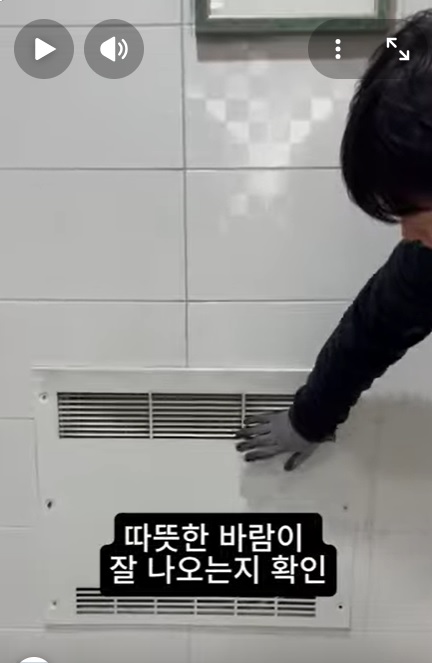

동파주의를 하기 위해 화장실에는 방열기라는 것이 있다.
동파를 막기 위해, 창문을 닫고 방열기를 켜야하나 꺼야하나
켜야한다.

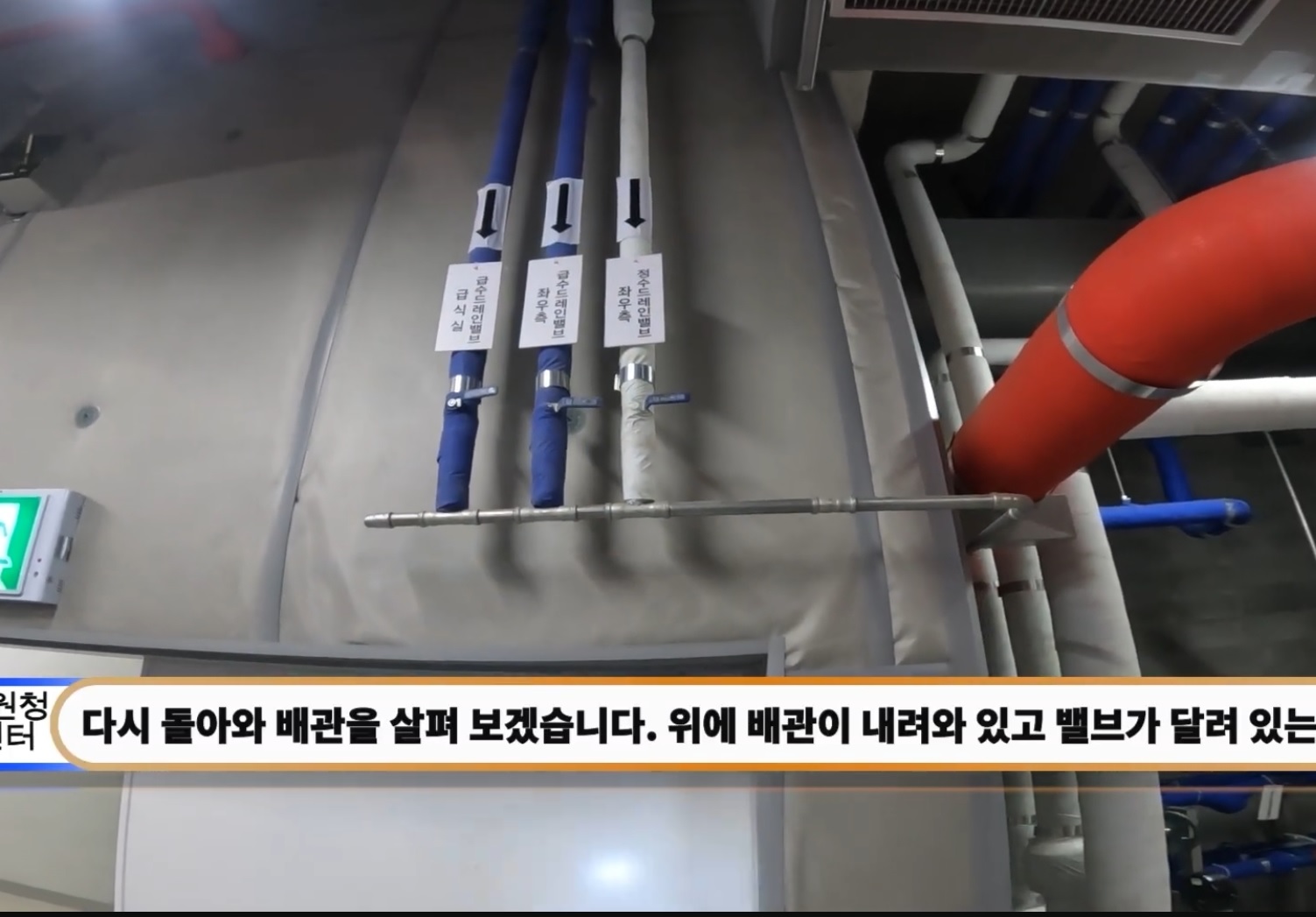

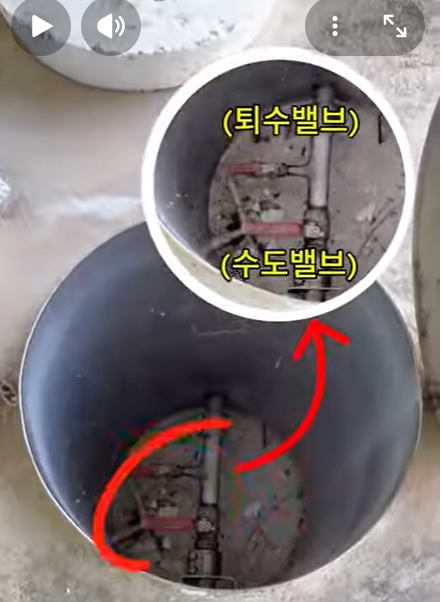

외부 수도시설이 있을 때, 동파주의를 위해 상수도 공급 밸브를 잠그고, 퇴수밸브를 열어 밑으로 물을 빼내여야 한다. (보통 사진처럼 된다.) 물으 안나오는지 반드시 확인하고 잔수를 제거후, 수도꼭지 다시 잠그기.

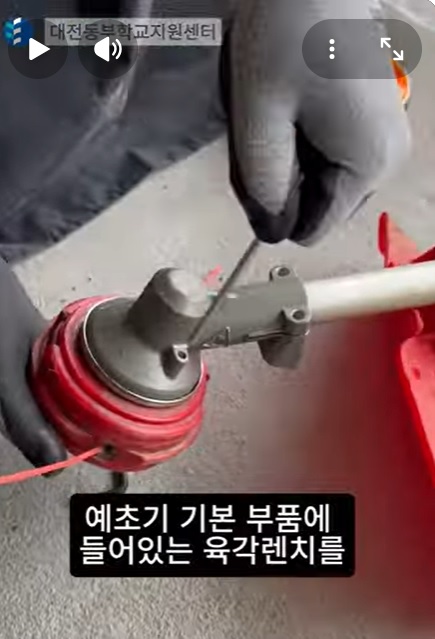

예초기 날 교체시 고정육각렌치가 있어야 풀 수 있다. (정답보기) 돌려서 교체할 몸통이 떨어져 나가면

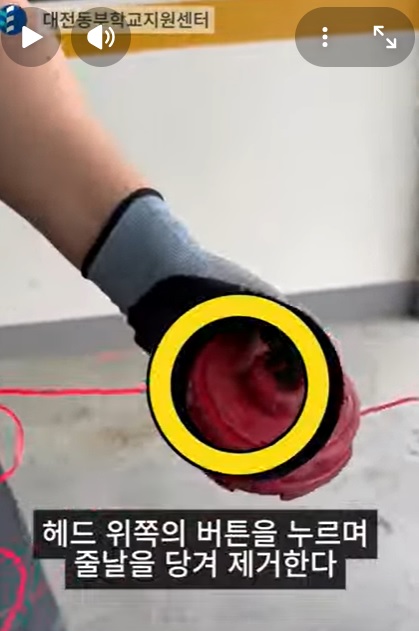

버튼을 눌러 홈의 잠금을 완화시켜주고 줄을 빼낸다.

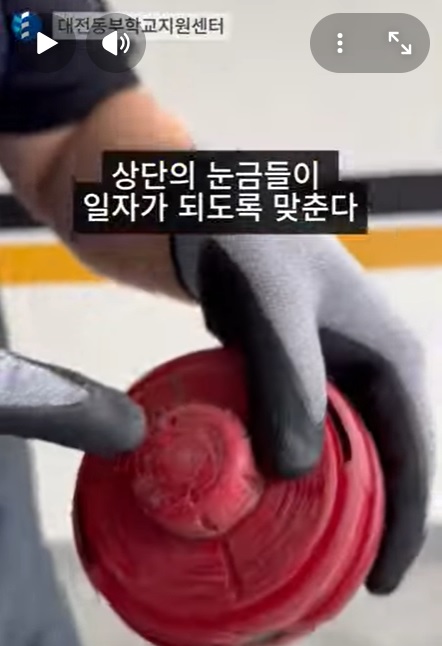

상단의 눈금이 1자가 되도록 하여야지 새로운 줄 날을 넣을 수 있다. (정답보기) 새로운 교체 날을 제대로 넣은 후
어른 양팔 길이만큼의 줄을 넣고, 양쪽의 밸런스를 잡아준다.
해드 위의 1자로 만들었던 버튼을 돌려서 줄을 감아준다. 원하는 길이만큼까지로 감아주면 되는데, 생각보다 짧게 감긴다. 커버가 있어서.(정답보기)

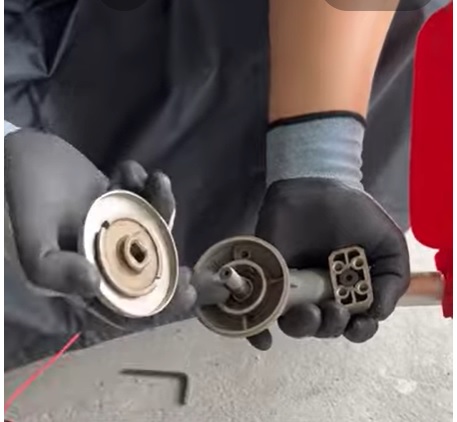

다시 헤드 졸입전에, 쇠 받힘날이 있나 살펴야 한다.

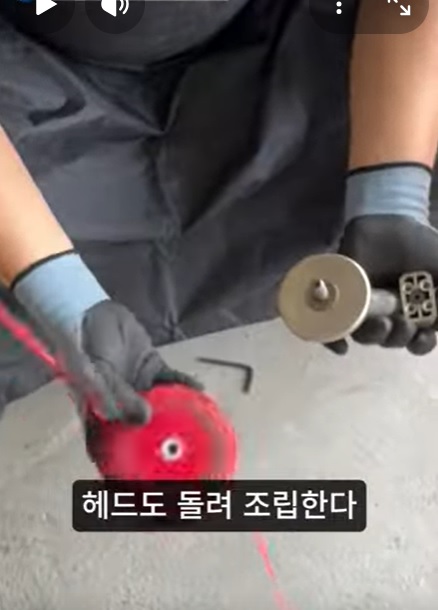

예초기의 쇠 해드도 볼트부분을 일치시켜 체결하고, (정답보기)

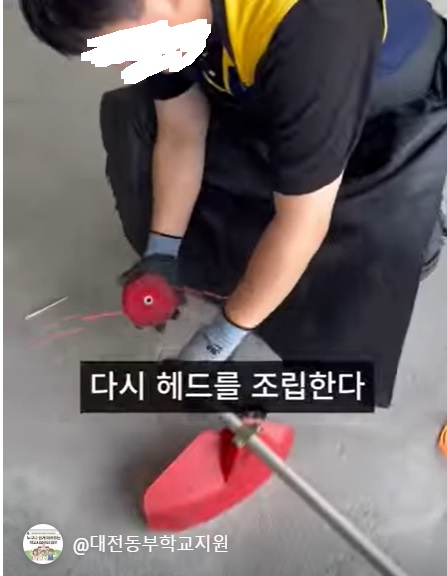

사진과 같이 되었을때 예초기 줄을 교체한 해드를 체결한다.

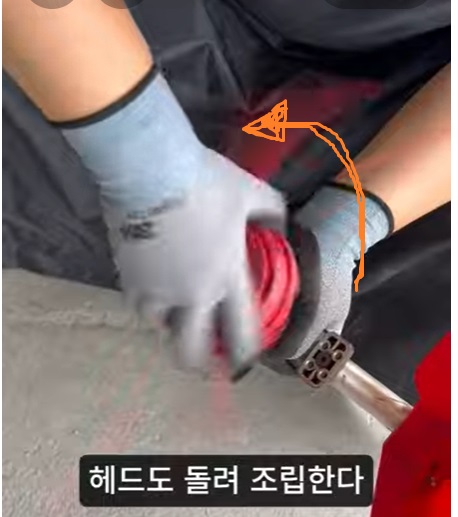

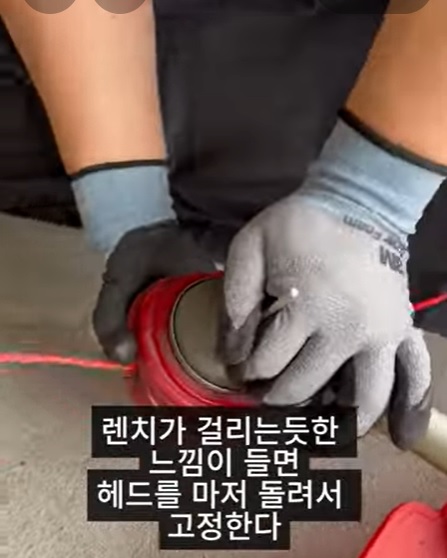

체결할 때는 반시계로 하여야 잠기며, 잠그다가 어느정도 조여졌다 생각하면(정답보기)
다시 육각 잠금렌치를 눌러 걸린다는 느낌이 드는 채로 예초기 해드를 돌려서 마저 확실히 잠근다.

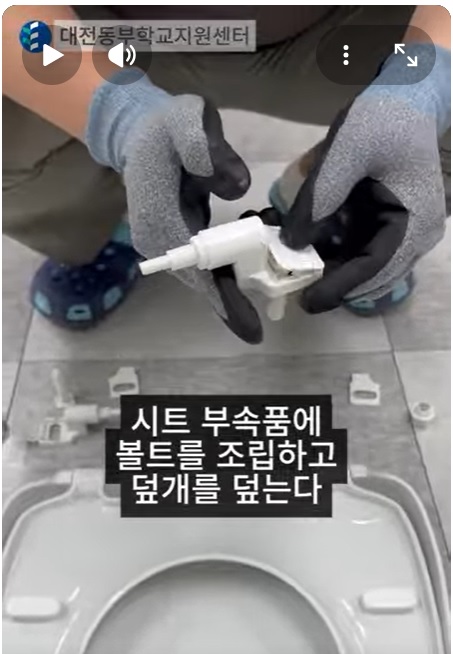

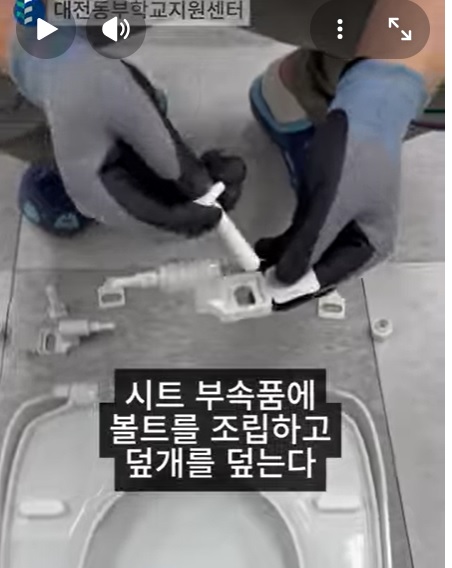

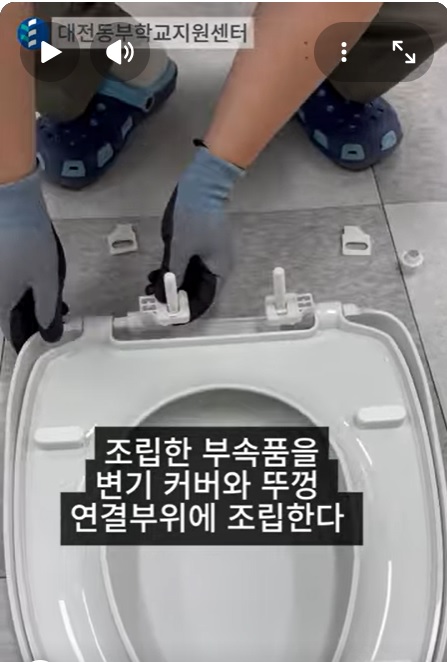

변기커버의 경우 부속품 체결을 사진처럼 한다. (정답보기) 커버와 시트 체결후 볼트를 넣고, 다시 대변기에 연결하므로 모양을 기억하여야 한다.
간접노무비와 직접노무비의 차이.
직접노무비:
간접노무비:
직접노무비는 직접 망치질, 페인트 시공 등을 하는 사람
간접노무비는 직접노무비와 관련된 보조, 관리(관리소장, 사무원, 경비원 등) 을 말한다.
