2016년 해설 페이지
1번
ㆍ 교류용 피뢰기의 구조는 무엇과 무엇으로 구성되어 있는가?
∎ 직렬 갭과 특성요소
2번
ㆍ 피뢰기의 정격 전압은 어떤 전압인지 설명하시오.
∎ 속류를 차단할 수 있는 교류 최고 전압
3번
ㆍ 피뢰기의 제한 전압은 어떤 전압인지 설명하시오.
∎ 피뢰기 방전 중 피뢰기 단자에 남게 되는 충격 전압
4번
ㆍ 단권 변압기의 장점 3가지를 쓰시오
1. 전압변동률이 낮다
2. 동량이 적어 경제적이다.
3. 동손이 적어 효율이 좋다
5번
ㆍ 단권 변압기의 단점 2가지를 쓰시오
1. 단락전류가 크다
2. 1차측에 고전압이 걸리면 2차측에도 영향이 가기때문에 위험하다
6번
ㆍ 단권 변압기의 사용 용도 2가지를 쓰시오
초고압 전력용변압기
강압 승압용 단권변압기
7번
ㆍ 배전용 변전소에 접지 공사를 할때 접지 목적 3가지
기기의 손상방지
인체감전사고방지
보호계전기의 확실한동작
8번
ㆍ 배전용 변전소에 접지 공사를 할때 접지 개소 4가지
피뢰기
옥외철구
피뢰침
기구외함
9번
ㆍ 변압기의 호흡 작용이란 무엇인지 쓰시오
변압기 내외부의 열에 의해 변압기 내부의 절연유가 팽창,수축을 반복하여 외부공기가 출입하는현상
10번
ㆍ 호흡 작용으로 인하여 발생되는 현상에 대하여 쓰시오
외부의 불순물이 절연유에 영향을미쳐 절연유 절연내력 감소
11번
ㆍ 호흡 작용의 방지 대책에 대하여 쓰시오
∎ 콘서베이터를 설치한다.
12번
ㆍ 콘덴서 기동형 단상 유도 전동기의 기동 원리를 쓰시오
∎ 주권선 전류와 보조 권선 전류의 위상차가 회전 자계를 발생 시켜 기동
13번
ㆍ 27 계전기의 명칭 및 용도
∎ 부족 전압 계전기, 설정값 이하의 전압이 흐르면 동작하는 계전거
14번
ㆍ 87 계전기의 명칭 및 용도
∎ 차동 계전기, 변압기 내보고장 보호용
15번
ㆍ GPT 의 사용 용도를 쓰시오
∎ 비접지 선로의 영상 전압 검출

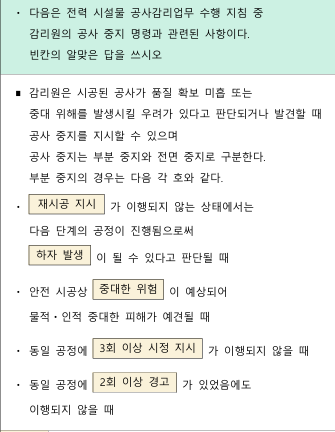

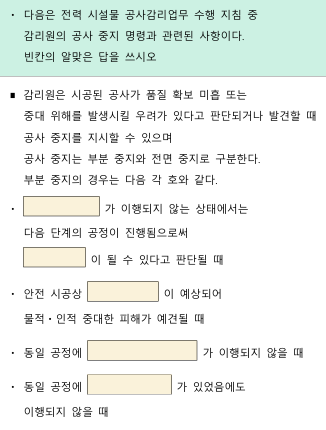

16번
17번
ㆍ 감리원은 해당 공사 완료 후 준공검사 전에 공사업자로부터 시운전 절차를 준비하도록 하여야 한다. 이에 따른 시운전 완료 후 성과품을 공사업자로부터 제출받아 검토한 후 발주자에게 인계하여야 할 서류 5가지를 쓰시오
∎ 기기류 단독 시운전 방법 검토 및 계획서
∎ 운전 개시ㆍ가동 절차 및 방법
∎ 점검 항목 점검표
∎ 실가동 Diagram
∎ 운전 지침
18번
ㆍ 변압기ㆍ발전기ㆍ모선 또는 이를 지지하는 애자는 어떤 전류에 의하여 생기는 기계적 충격에 견디는 강도를 가져야 하는가?
∎ 단락 전류
19번
ㆍ 변압기의 무부하손에 대하여 설명하시오
∎ 부하의 유무에 관계없이 발생하는 손실로 철손이 있다,.
20번
ㆍ 변압기의 부하손에 대하여 설명하시오
∎ 부하 전류에 의한 저항손을 말하며 동손이 있다
21번
ㆍ 최고 효율 조건을 쓰시오
∎ 철손과 동손이 같을 때
22번
ㆍ 전력용 퓨즈의 역할 2가지를 쓰시오
∎ 부하 전류를 안전하게 통전한다.
∎ 고장 전류를 차단한다

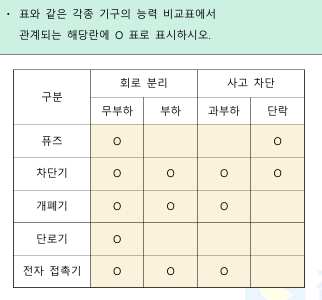

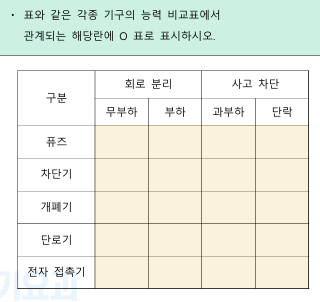

23번
24번
ㆍ 퓨즈의 성능 3가지를 쓰시오
∎ 단시간 허용 특성
∎ 전차단 특성
∎ 용단 특성
25번
ㆍ LBS 의 우리말 명칭을 쓰시오
∎ 부하 개폐기
26번
ㆍ LBS 의 기능 및 역할에 대하여 설명하시오.
∎ 부하 전류를 개폐하지만 고장전류는 차단할 수 없다.
∎ 개폐 빈도가 낮은 송배전선 인입구 개폐
27번
ㆍ 부하의 특성에 기인하는 전압의 동요에 의하여 조명등이 깜빡거리거나 TV 영상이 일그러지는 현상을 플리커라고 한다. 배전 계통에서 플리커 발생 부하가 증설될 경우에 이를 미리 예측하고 경감을 위하여 수용가 측에서 행하는 방법 중 전원 계통에 리액터 분을 보상하는 방법 2가지를 쓰시오
∎ 3권선 보상 변압기 방식
∎ 직렬 콘덴서 방식
28번
ㆍ 전력용 진상 콘덴서의 정기 점검 항목 3가지를 쓰시오
∎ 단자부 이완 및 과열 여부
∎ 기름 누설 여부
∎ 애자 손상 여부
29번
ㆍ 감리원은 매 분기마다 공사업자로부터 안전 관리 결과 보고서를 제출받아 검토ㆍ미비한 사항이 있을 때는 시정 조치를 하여야 한다. 이때, 결과 보고서에 포함되어야 하는 서류 5가지를 쓰시오
∎ 산재 요양 신청서 사본
∎ 안전 보건 관리 체제
∎ 안전 관리 조직표
∎ 안전 교육 실적표
∎ 재해 발생 현황
30번
ㆍ 고압ㆍ특고압 전로의 절연 내력 시험 방법을 설명하시오.
∎ 시험 전압을 전로와 대지 사이에 연속하여 10분간 가하여 절연 내력을 시험하였을 때 이에 견디어야 한다
31번
ㆍ 피뢰기 설치 장소 4가지를 쓰시오
∎ 발전소ㆍ변전소 또는 이에 준하는 장소의 가공전선 인입구ㆍ인출구
∎ 특고압 가공 전선로에 접속하는 배전용 변압기의 고압 및 특고압측
∎ 고압 및 특고압 가공 전선으로부터 공급을 받는 수용 장소의 인입구
∎ 가공 전선로와 지중 전선로가 접속되는 곳
32번
ㆍ 욕실 등 인체가 물에 젖어있는 상태에서 물을 사용하는 장소에 콘센트를 시설하는 경우에 설치하여야 하는 저압 차단기의 명칭을 쓰시오
∎ 인체 감전 보호용 누전 차단기

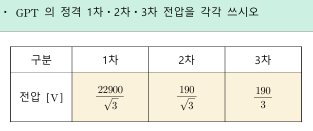

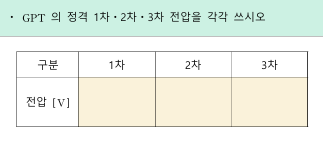

33번
34번
ㆍ 단상 유도 전동기에서 기동 장치가 필요한 이유를 쓰시오
단상유도전동기는 회전자계가 없어 자기기동이 불가능하므로 보조권선에 의해 회전자계를 발생시켜 기동하기 위함
35번
ㆍ 단상 유도 전동기 기동 방식의 종류 4가지를 쓰시오
∎ 반발 기동형
∎ 콘덴서 기동형
∎ 분상 기동형
∎ 셰이딩 코일형
36번
ㆍ AISS 의 명칭을 쓰시오
∎ 기중 절연형 자동 고장 구분 개폐기
37번
ㆍ AISS 의 기능 2가지를 쓰시오
∎ 고장 구간을 자동 개방하여 사고 확대 방지
∎ 전부하 상태에서 자동 개방하여 과부하 보호
38번
ㆍ 도면의 피뢰기 정격 전압 및 공칭 방전 전류를 쓰시오.
∎ 18 [kV], 2.5[kA]
39번
ㆍ 도면의 DISC 의 기능에 대하여 설명하시오.
∎ 피뢰기 고장 시 개방되어 대지로부터 분리
40번
ㆍ ACB 의 명칭을 쓰시오
∎ 기중 차단기
