1번
무한대 모선이란 무엇인지 서술하시오.
내부임피던스가 0이고 부하 증감에 관계없이 일정한 용량 무한대 전원
2번
보호계전기의 기억작용이란?
고장 후에도 건전 전압을 잠시 유지하는 기능. 주로 mho형 계전기를 사용
3번
UPS 정의
무정전 전원 공급장치
: 컨버터, 인버터, 축전지로 구성된다.
상시에는 교류전원을 컨버터를 통해 직류로 변환하여 축전지에 저장하고 인버터에 의해 교류로 역변환하여 부하 전력 공급한다. 정전 시에는 축전지에서 인버터로 가서 교류로 역변환하여 부하 전력공급
4번
도로 조명 설계 시 고려하여야 할 중요 사항 5가지
[조균도노조]
조명기구 글레어 없을 것
균제도 확보
도로나 주변 경관 해치지 말 것
노면 휘도가 적절할 것
조명의 연색성 좋을 것
5번
3상 4선식 다중접지 혹은 직접접지 배전방식 장단점 4가지씩 적어라
장점 [1단보정]
-1선지락시 건전상의 대지전위 상승이 낮다
-단절연 용이
-보호계전기 동작 확실
-정격 낮은 피뢰기 사용가능
단점 [과전기차]
-과도 안정도 나쁘다
-전자 유도 장해
-기기에 큰 충격 (지락전류커서)
-차단기 수명 경감
6번
고조파 전류가 회로에 흐를 때 발생하는 장해요인 및 대책 3가지씩
장해요인 [정변용]
: 정지형 전력변환장치
변압기, 전동기
용접기, 아크
대책 [고교펄]
: 고조파 필터 설치
교류리액터 설치
펄스 수 크게한다
7번
옥외용 변전소 내의 변압기 사고라 생각할 수 있는 사고 종류 5가지
[부상철권단]
부싱리드선 절연파괴
권선 상간 및 층간 단락
권선 철심간의 절연 파괴
권선의 혼촉
권선의 단선
8번
코로나 현상이란?
전선 표면의 전위 경도가 상승하여 절연이 국부적으로 파괴되어 빛과 소리를 동반하는 현상
9번
과전류 종류 두가지를 말하고 설명하시오.
과부하 전류: 허용전류나 정격전류를 초과하여 자동차단이 필요한 전류
단락 전류: 전로의 선간이 임피던스가 매우 적은 상태로 접촉할 때 그 부분으로 흐르는 큰 전류
10번
리액터 기동에 대해 설명하시오.
직렬로 리액터를 설치하여 전압강하를 통해 감전압을 시켜 작은 기동토크에도 기동 할 수 있는 방법
11번
기동보상기법
단권변압기를 통해 감전압을 시켜 기동전류를 제거 후 기동 완료 한 뒤 전전압으로 운전하는 것
12번
차단기는 보호 계전기의 4가지 요소에 의해 동작되는데 그 4가지 요소를 쓰시오.
단일 전류요소
단일 전압요소
전류,전압 요소
2전류 요소
13번
디지털형 계전기의 장점 5가지
신뢰도가 높다
소형화 가능
융통성 높다
고성능, 다기능
변성기 부담 작다

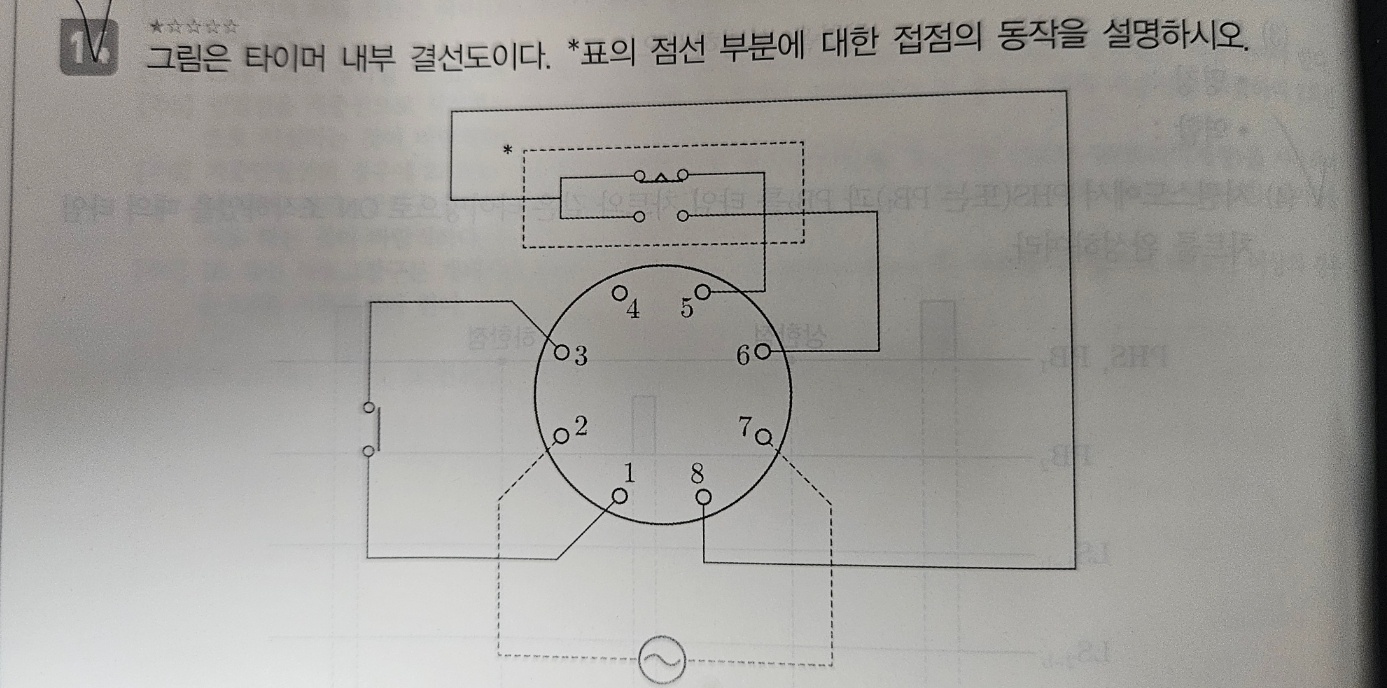

14번
순시동작 한시복귀 a,b접점, 타이머 여자되고 설정 시간 후에 동작하고 무여자 상태에서 즉시 복귀한다.
15번
유도전동기를 Y-△로 기동하는 이유
기동전류를 억제하기 위해서
16번
△-△ 결선 장점과 단점 3가지씩
장점[파V대]
-제 3고조파 전류가 △결선 내 순환하여 파형 왜곡이 없다.
-1대 고장 시 나머지 2대로 V결선 사용가능
-상전류가 선전류의 1/√3 이라서 대전류에 적합
단점[중지순절]
-중성점 접지 할 수 없어 지락 검출 용이하지않다
-권수비가 다른 변압기를 결선하면 순환전류가 흐른다
-Y결선에 비해 절연비용 증가
17번
단락 전류를 계산 하는 것은 주로 어떤 요소에 적용하고자 하는 것인지 그 적용 요소에 대하여 3가지 서술하시오.
[전차보]
(기기에 가해지는) 전자력의 추정
차단기의 차단용량 결정
보호계전기의 정정
18번
고압 회로용 진상콘덴서 설비의 보호장치에 사용되는 계전기 3가지
과전압계전기
과전류계전기
부족전압계전기
19번
자가용 전기 설비의 중요검사사항 3가지
절연 저항 시험
절연 내력 시험
접지 저항 시험
20번
계기용변압기 1차 측 및 2차측에 퓨즈를 부착하는지 여부 밝히고, 퓨즈를 부착하는 경우에 이유를 서술하시오.
1차측 2차측 부착
1차측은 과전압에 대한 보호
2차측은 부하의 단락 및 과부하 또는 계기용변압기 단락 시 사고가 확대되는 것을 방지
