2020년 산업안전기사실기(필답형) 4회차 기출문제 정답·해설 페이지

1. 갱 폼

2. 터널 라이닝 폼

3. 클라이밍 폼

4. 슬립 폼

[해설]

산업안전보건기준에 관한 규칙의 '작업발판 일체형 거푸집의 안전조치'는 거푸집과 작업발판이 일체로 제작되어 해체 시 근로자가 추락할 위험이 있는 거푸집으로 갱 폼, 슬립 폼, 클라이밍 폼, 터널 라이닝 폼, 그 밖에 거푸집과 작업발판이 일체로 제작된 거푸집 등을 든다. 앞의 네 가지가 명시된 종류이고 마지막은 포괄 규정이므로 답안은 명시된 네 종류를 그대로 쓴 것이다.

FTA, ETA, THERP, MORT

[해설]

인간과오(휴먼에러)를 포함한 불안전 요인을 분석할 수 있는 대표적 기법은 다음과 같다. FTA(Fault Tree Analysis, 결함수분석)는 정상사상에서 기본사상까지 논리게이트로 전개하면서 인간과오를 기본사상에 포함시켜 정량적으로 평가하고, ETA(Event Tree Analysis, 사건수분석)는 초기사상 이후의 성공·실패 분기를 따라 사고의 진전 경로를 평가한다. THERP(Technique for Human Error Rate Prediction)는 인간의 실수율을 확률수(HRA tree)로 나타내어 예측하는 대표적 인간신뢰도 분석기법이고, MORT(Management Oversight and Risk Tree)는 관리상의 소홀과 위험요인을 수목형으로 전개해 안전관리의 결함을 찾는 기법이다. FTA와 MORT는 하향식 수목 전개, ETA는 초기사상에서 뻗어 나가는 분기 전개, THERP는 실수율의 정량화라는 성격 차이로 구분해 둔다.

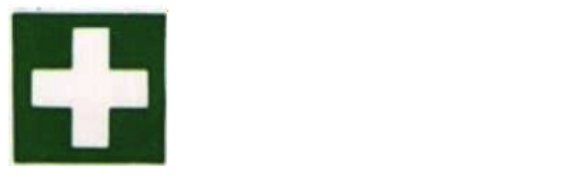

1. 바탕 녹색

2. 십자가 흰색

[해설]

산업안전보건법 시행규칙의 안전보건표지 색채·색도기준 및 용도에 따르면 안내표지는 바탕을 흰색으로 하고 기본모형 및 관련 부호·그림을 녹색으로 하거나, 바탕을 녹색으로 하고 관련 부호 및 그림을 흰색으로 한다. 응급구호표지는 후자에 해당하여 녹색 바탕에 흰색 십자와 사람을 업고 있는 형상을 그린다. 녹색은 비상구·피난소·구호를 안내하는 용도의 색채이며, 안내표지에는 응급구호표지 외에 녹십자표지, 들것, 세안장치, 비상용기구, 비상구, 좌·우측 비상구가 있다.

① 관리대상 유해물질의 명칭

② 인체에 미치는 영향

③ 취급상 주의사항

④ 착용해야 할 보호구

⑤ 응급조치와 긴급 방재 요령

[해설]

산업안전보건기준에 관한 규칙의 명칭 등의 게시 규정은 관리대상 유해물질을 취급하는 작업장의 보기 쉬운 장소에 다음 사항을 게시하도록 정한다.

① 관리대상 유해물질의 명칭

② 인체에 미치는 영향

③ 취급상 주의사항

④ 착용하여야 할 보호구

⑤ 응급조치와 긴급 방재 요령

다섯 항목이 그대로 답안이다. 관리대상 유해물질을 담은 용기에는 이와 별도로 물질의 명칭과 주의사항 등을 표시한 경고표지를 붙여야 하므로, 작업장 게시 사항과 용기 표시 사항을 혼동하지 않도록 한다.

1. 회전체 접촉 예방장치

2. 압력방출장치

3. 날접촉예방장치

4. 안전매트

5. 덮개

6. 날접촉예방장치

7. 구동부 방호 연동장치

8. 자동전격방지기

9. 급정지장치

[해설]

산업안전보건법 시행령 별표 20과 시행규칙의 방호조치 규정은 여섯 가지 기계·기구에 대해 방호조치를 정한다. 예초기는 날접촉 예방장치, 원심기는 회전체 접촉 예방장치, 공기압축기는 압력방출장치, 금속절단기는 날접촉 예방장치, 지게차는 헤드가드·백레스트·전조등·후미등·안전벨트, 포장기계(진공포장기, 랩핑기)는 구동부 방호 연동장치다.

나머지는 안전인증대상 방호장치 등으로 규율된다. 연삭기는 덮개, 교류아크용접기는 자동전격방지기, 롤러기는 급정지장치, 산업용 로봇은 안전매트(또는 광전자식 방호장치, 방책·울)로 방호한다.

1. 타워크레인의 종류 및 형식

2. 설치, 조립 및 해체 순서

3. 작업인원의 구성 및 작업근로자의 역할범위

4. 지지방법

5. 작업도구, 장비, 가설설비 및 방호설비

[해설]

산업안전보건기준에 관한 규칙 별표 4는 타워크레인을 설치·조립·해체하는 작업을 사전조사 및 작업계획서 작성 대상으로 정하고, 작업계획서에 담을 내용으로 타워크레인의 종류 및 형식, 설치·조립 및 해체 순서, 작업도구·장비·가설설비 및 방호설비, 작업인원의 구성 및 작업근로자의 역할 범위, 지지방법 다섯 가지를 규정한다. 문항은 네 가지를 요구하므로 이 중 넷을 골라 쓰면 된다.

① 산업안전 및 산업재해 예방에 관한 사항

② 산업보건 및 건강장해 예방에 관한 사항

③ 유해위험 작업환경에 관한 사항

④ 직무스트레스 예방 및 관리에 관한 사항

⑤ 직장 내 폭언 등 괴롭힘의 건강장해 예방 및 관리에 관한 사항

⑥ 위험성 평가에 관한 사항

[해설]

채용 시 교육과 작업내용 변경 시 교육은 신규 입사자·전환배치자가 새로운 업무에 투입되기 전 갖춰야 할 기본 안전보건 지식을 다루는 교육이어서, 산업안전보건법령상 근로자 정기교육과 상당 부분 같은 항목으로 규정되어 있다.

기본 축은 산업안전 및 산업재해 예방과 산업보건 및 건강장해 예방에 관한 사항이며, 여기에 배치될 현장에서 실제로 마주치게 될 유해·위험 작업환경에 관한 사항이 더해진다.

또한 직무스트레스 예방 및 관리, 직장 내 폭언 등 괴롭힘에 의한 건강장해 예방 및 관리, 사업장 위험성평가에 관한 사항이 포함되어, 물리적 위험뿐 아니라 정신건강과 사전 예방활동까지 포괄하도록 교육 범위가 확대된 점이 특징이다.

① Ex e

② Ex q

③ Ex o

④ Ex s

⑤ Ex d

[해설]

방폭구조의 표시기호는 KS C IEC 60079 시리즈에 따르며, 방폭구조마다 정해진 기호를 “Ex” 뒤에 붙여 표시한다.

내압 방폭구조 Ex d(flameproof), 압력 방폭구조 Ex p(pressurized), 안전증 방폭구조 Ex e(increased safety), 유입 방폭구조 Ex o(oil immersion), 충전 방폭구조 Ex q(powder filling), 본질안전 방폭구조 Ex ia/ib(intrinsic safety), 몰드(캡슐) 방폭구조 Ex m, 비점화 방폭구조 Ex n, 특수 방폭구조 Ex s(special)이다.

d와 p, o와 q는 혼동하기 쉬우므로 영문 원어와 함께 익혀 두는 것이 안전하다.

1. 접지

2. 가습

3. 제전기 사용

4. 대전방지제 사용

5. 도전성 재료 사용

[해설]

산업안전보건기준에 관한 규칙 제325조(정전기로 인한 화재 폭발 등 방지)는 정전기로 인한 화재ㆍ폭발이 발생할 우려가 있는 설비에 대해 정전기의 발생을 억제하거나 제거하기 위한 조치로 접지, 도전성 재료 사용, 가습, 점화원이 될 우려가 없는 제전장치(제전기) 사용을 든다.

원리로 보면 접지와 도전성 재료는 축적된 전하를 대지로 흘려보내는 방법이고, 가습은 표면 저항을 낮춰 전하가 누설되게 하는 방법이며, 제전기는 이온을 공급해 전하를 중화시키는 방법이다.

답안의 대전방지제 사용은 조문에 열거된 항목은 아니지만 물체 표면의 도전성을 높여 전하 축적을 막는 대책으로 통용된다. 이 밖에 유속 제한(가연성 액체의 배관 이송 시 유속 제한)도 함께 알아 두면 된다.

① 급격한 압력 상승의 우려가 있는 경우

② 급성 독성 물질 누출로 작업환경 오염 우려가 있는 경우

③ 안전밸브에 이상 물질 누적으로 작동 불능 우려가 있는 경우

[해설]

산업안전보건기준에 관한 규칙의 '파열판의 설치'는 안전밸브 대신 파열판을 설치해야 하는 경우로 반응 폭주 등 급격한 압력 상승의 우려가 있는 경우, 급성 독성물질의 누출로 주위의 작업환경을 오염시킬 우려가 있는 경우, 운전 중 안전밸브에 이상 물질이 누적되어 안전밸브가 작동되지 않을 우려가 있는 경우 세 가지를 정한다. 파열판은 한 번 파열되면 복구되지 않아 즉시 교체해야 하므로, 안전밸브와 직렬로 설치할 때는 그 사이에 압력지시계나 자동경보장치를 두어 파열 여부를 확인하도록 한다.

a: 종류

b: 형식

c: 제작업체명

d: 5m

e: 3m

[해설]

산업안전보건기준에 관한 규칙의 '아세틸렌 용접장치의 관리 등'은 발생기의 종류, 형식, 제작업체명, 매시 평균 가스발생량 및 1회 카바이드 공급량을 발생기실 내의 보기 쉬운 장소에 게시하도록 한다. 또한 발생기에서 5미터 이내 또는 발생기실에서 3미터 이내의 장소에서는 흡연, 화기의 사용, 불꽃이 발생할 위험한 행위를 금지시켜야 한다. 같은 조문은 도관의 산소용·아세틸렌용 혼동 방지 조치와 설치장소의 소화설비 비치도 함께 요구한다.

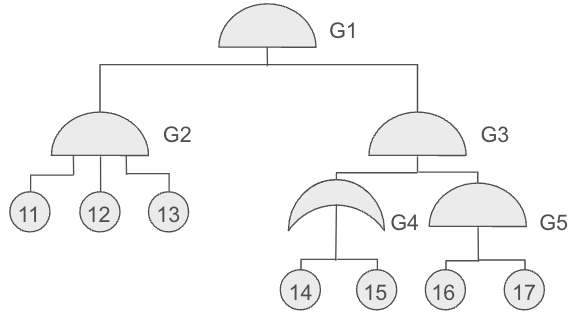

{11, 12, 13, 14, 16, 17}
{11, 12, 13, 15, 16, 17}

해설

컷셋(cut set)은 그 안의 기본사상이 모두 일어나면 정상사상(재해)이 일어나는 기본사상의 집합이다.

구하는 방법은 정상사상에서 아래로 내려가며 게이트를 전개하는 것이다.

· AND 게이트는 가로로 나열한다(같은 줄에 이어 쓴다). 모두 일어나야 하므로 한 묶음이 된다.

· OR 게이트는 세로로 나열한다(줄을 나눈다). 하나만 일어나도 되므로 각각 별개의 컷셋이 된다.

이 문제는 전개 결과 14와 15에서만 갈라지는 두 개의 컷셋이 나왔다. 즉 11·12·13·16·17은 공통이고, 그 위에 14 또는 15가 붙는 구조다.

미니멀 컷셋(minimal cut set)은 컷셋 중에서 더 이상 줄일 수 없는 최소 집합이다. 어떤 컷셋이 다른 컷셋을 포함하면 큰 쪽은 버린다. 미니멀 컷셋은 시스템의 위험성을 나타내며, 그중 원소 수가 가장 적은 것이 가장 취약한 경로다.

패스셋(path set)은 반대 개념으로, 그 안의 기본사상이 모두 일어나지 않으면 정상사상이 일어나지 않는 집합이다. 미니멀 패스셋은 시스템의 안전성을 나타낸다.

컷셋을 구할 때는 AND는 곱(가로), OR는 합(세로)이라는 규칙만 지키면 기계적으로 전개된다.

강도율 = 근로손실일수 / 연간근로시간 * 1000 = (100 * 1000) / (400*8*250) = 0.125

강도율 = 0.13

[해설]

강도율은 연근로시간 1,000시간당 요양근로손실일수로, $\frac{A}{B}\times 10^{3}$에서 A는 근로손실일수, B는 연근로시간수이다.

연근로시간수는 $400 \times 8 \times 250 = 800000$시간이므로 (100 × 1,000) ÷ (400 × 8 × 250) = $\frac{100 \times 10^{3}}{800000}=0.125$가 되고, 소수 셋째 자리에서 반올림하면 0.13이다. 연간 재해자수 20명은 도수율·연천인율에 쓰이는 값이라 강도율 계산에는 사용하지 않는다.

도수율 = 재해발생건수 / 연간근로시간 = 3 * 1000000 / ( 500 * 3000 ) = 2

[해설]

도수율(빈도율)은 연근로시간 100만 시간당 재해발생건수로, $\frac{A}{B}\times 10^{6}$에서 A는 재해건수, B는 연근로시간수이다.

연근로시간수는 근로자수 × 1인당 연간근로시간 = $500 \times 3000 = 1500000$시간이므로 3 × 1,000,000 ÷ (500 × 3,000) = $\frac{3 \times 10^{6}}{1500000}=2$가 되어 도수율은 2이다.
