2020년 1회차 가스기능사 작업형 기출문제 해설 페이지

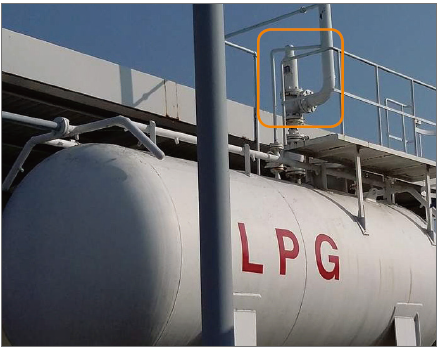

지상에 설치된 LPG 저장탱크에 설치된 안전밸브 방출구 높이는 얼마인가?
지면으로부터 5m 이상 또는 저장탱크 정상부에서 2m 이상 중 높은 위치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

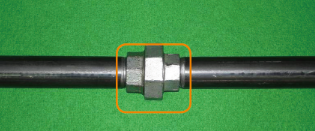

다음과 같이 배관을 나사이음할 때 사용하는 부속 명칭을 쓰시오.
유니언
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
지시한 것은 LPG를 이입, 충전할 때 충전시설에 설치된 것으로, 정전기를 제거하는 어스선을 연결할 때 사용한다. 이것의 명칭을 쓰시오.
접속금구
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

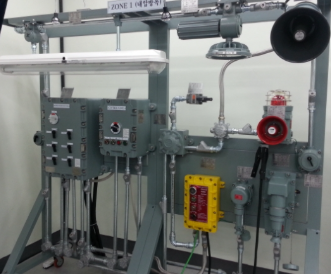

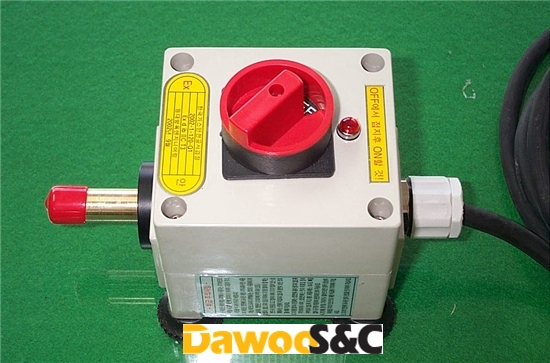

방폭전기기기 명판에 “s”로 표시되어 있을 때 방폭구조의 명칭은 무엇인가?
특수 방폭구조
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

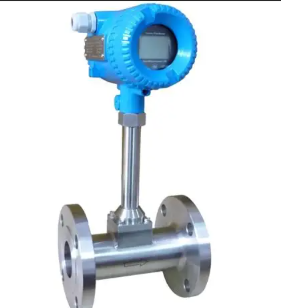

유체 중에 인위적인 소용돌이를 발생시켜 그 주파수의 특성이 유속과 비례관계를 유지하는 것을 이용하여 유량을 측정하는 유량계 명칭을 쓰시오.
와류식 유량계
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
아세틸렌 용기에 각인된 사항을 각각 설명하시오.
1) V :
2) W :
3) TW :
1) V : 용기의 내용적(L)
2) W : 용기의 질량(kg)
3) TW : 용기의 질량에 다공물질 및 용제, 밸브의 질량을 합한 질량(kg)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

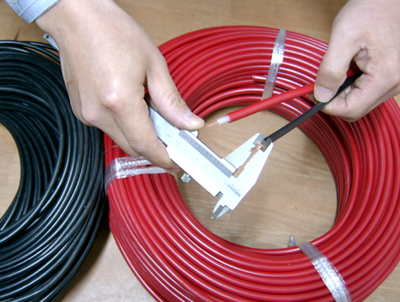

가스용 폴리에틸렌관을 지하에 매설할 때 배관과 같이 설치한 전선의 명칭과 역할을 설명하시오.
명칭 : 로케팅 와이어
역할 : 로케이터에 의하여 PE관의 매설 위치를 지상에서 탐지하고 관의 유지관리를 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

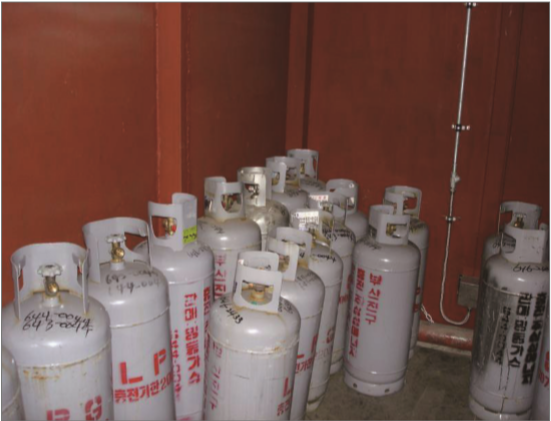

LPG 충전용기 보관장소의 방호벽 두께와 높이는 몇 mm인가? (동영상에서, 앵글강이 없이 지주만 설치되어 있음.)
두께 : 6mm 이상
높이 : 2000mm 이상
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

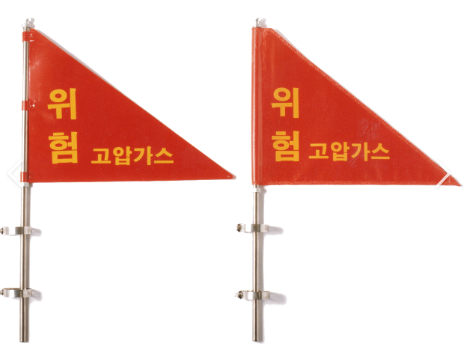

고압가스를 운반하는 차량에 부착하는 경계표지 중 적색 삼각기의 가로, 세로 길이는 얼마인가?
가로 40cm, 세로 30cm
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

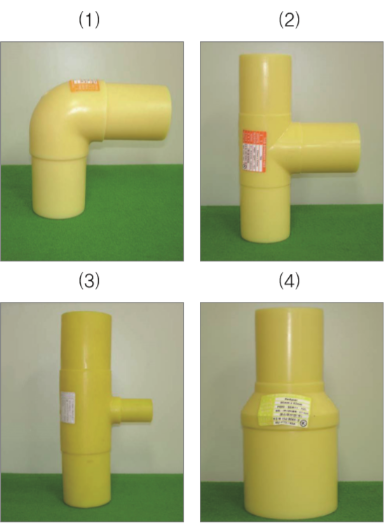

가스용 폴리에틸렌관 부속품의 명칭을 쓰시오.
1. 엘보
2. 티
3. 이경티
4. 리듀서
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

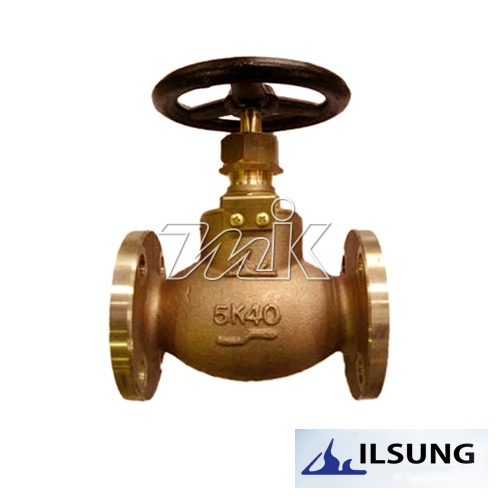

가스설비에 사용되는 밸브 종류에서 이 밸브의 명칭을 쓰시오.
글로브 밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

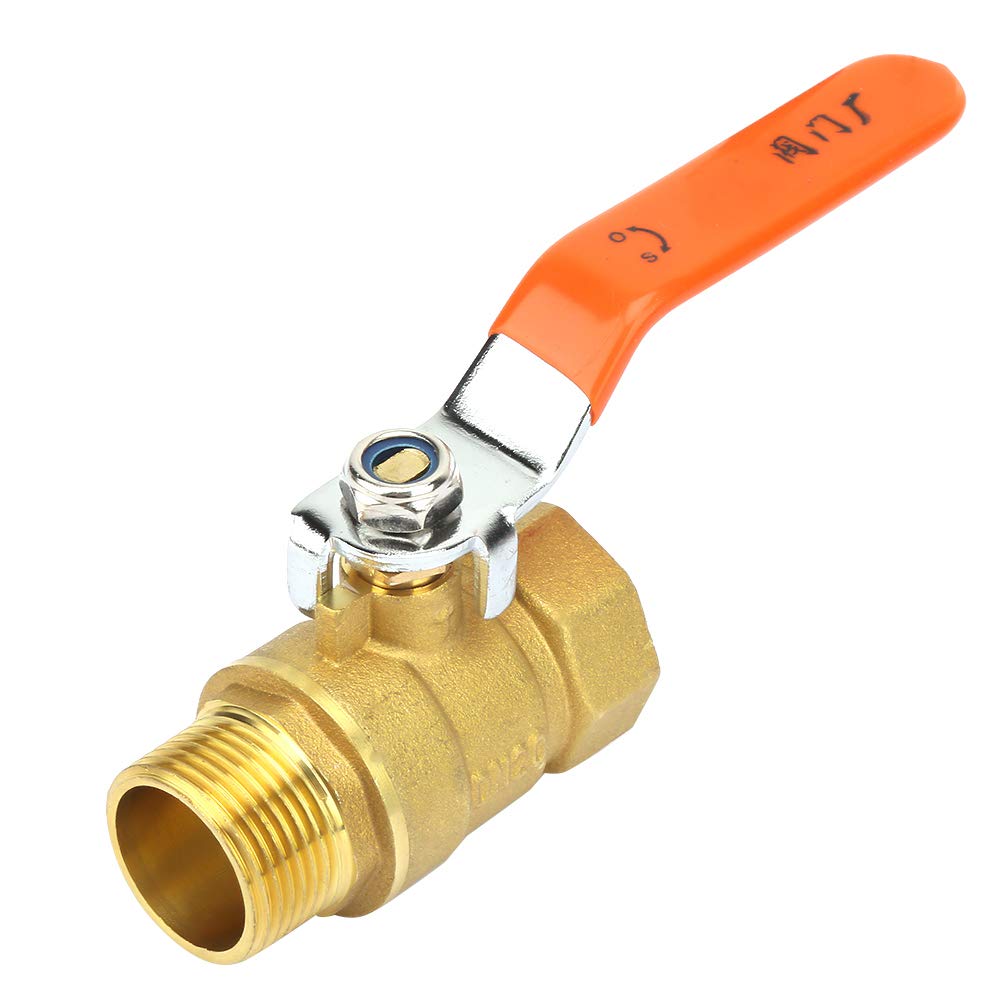

가스설비에 사용되는 밸브 종류에서 이 밸브의 명칭을 쓰시오.
볼 밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

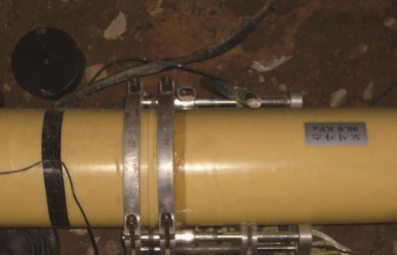

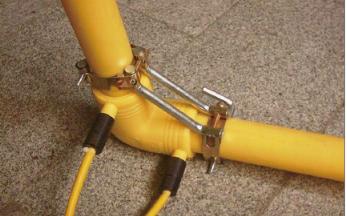

가스용 폴리에틸렌관(PE배관)을 제시하는 방법과 같이 융착이음하는 방식은?
전기식 소켓 융착이음
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
LPG 용기보관실에 자연환기설비를 설치할 때 바닥면적 1m2 마다 외기를 향하게 설치된 환기구의 크기 및 환기구 1개의 면적 기준에 대해서 쓰시오.
환기구 크기 : 300cm² 이상
환기구 1개의 면적 : 2400cm² 이하
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

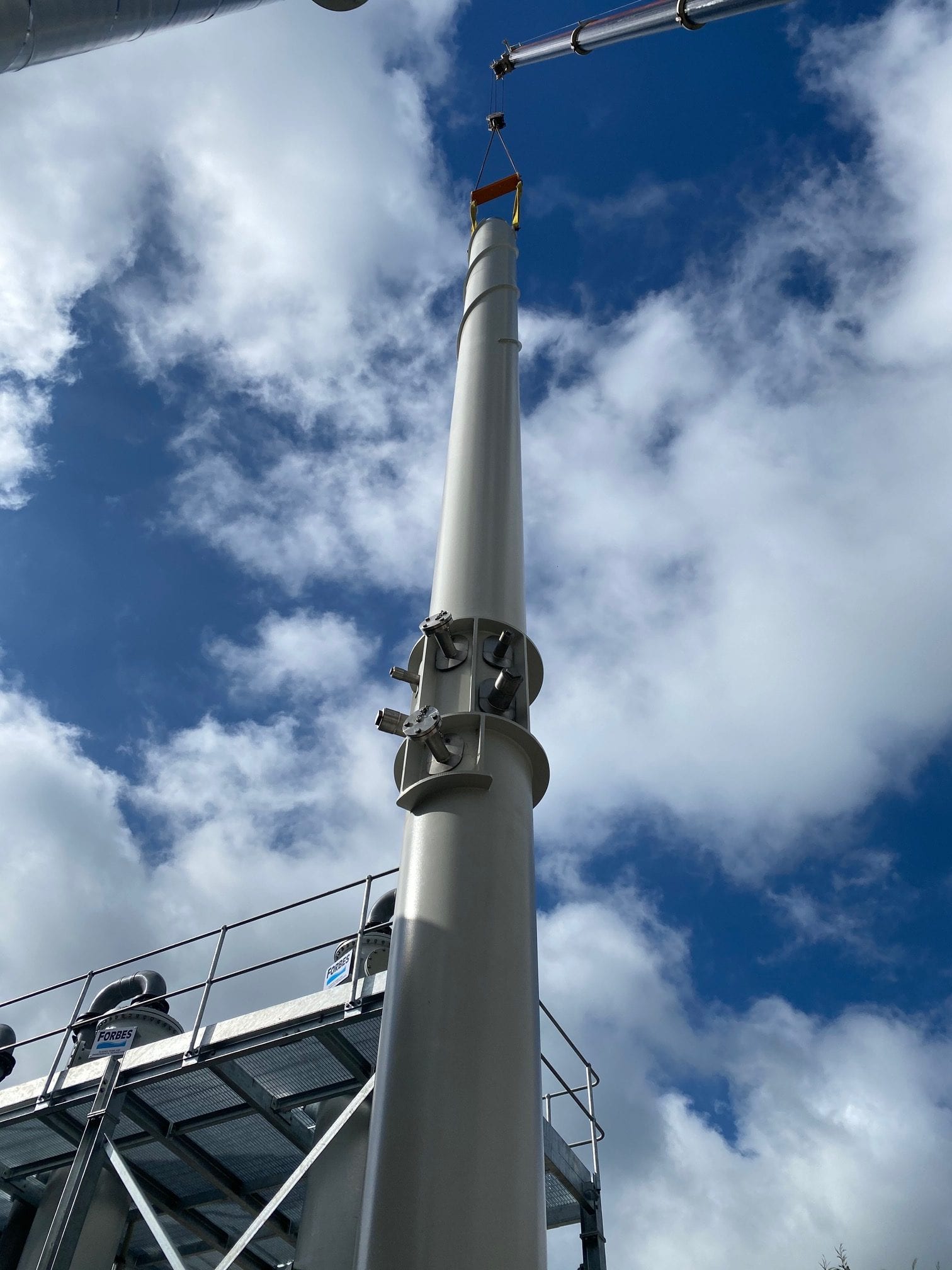

가연성가스 또는 독성가스의 고압가스 설비에서 이상 상태가 발생한 경우, 당해 설비 내의 내용물을 설비 밖 대기 중으로 방출시키는 장치의 명칭을 쓰시오.
벤트 스택
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
액화산소, 액화질소 등을 충전하는 용기 명칭과 정의에 대하여 쓰시오.
- 명칭 : 초저온 용기
- 정의 : -50℃ 이하인 액화가스를 충전하기 위한 용기로서, 단열재로 씌우거나 냉동설비로 냉각하는 등의 방법으로, 용기 내의 가스 온도가 상용의 온도를 초과하지 않도록 할 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

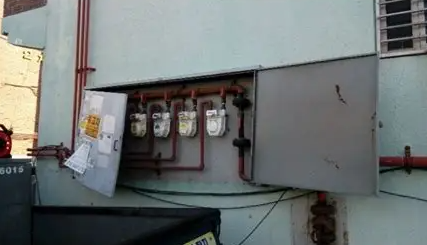

도시가스 사용시설에 설치된 가스계량기가 보호상자 내에 설치되었을 때 설치높이는 얼마인가?
바닥으로부터 2m 이내
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

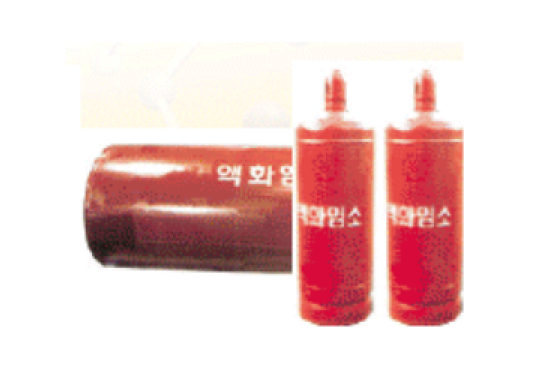

고압가스 충전용기 외부 도색이 갈색인 용기에 충전하는 내용물은 무엇인가?
액화염소
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

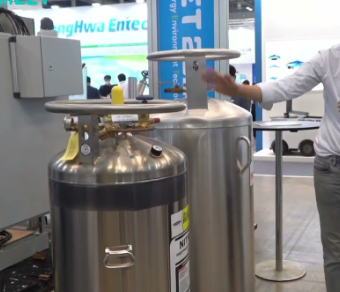

다음과 같이 초저온 용기에서만 행하는 시험의 명칭은 무엇인가? (동영상에 초저온 용기를 저울에 올려놓고 조작하는 과정을 보여준다.)
단열성능시험
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
도시가스 매설배관에 전기방식을 유지하기 위한 방식 전위값의 상한값과 하한값은?
상한값 : -0.85V 이하
하한값 : -2.5V 이상
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

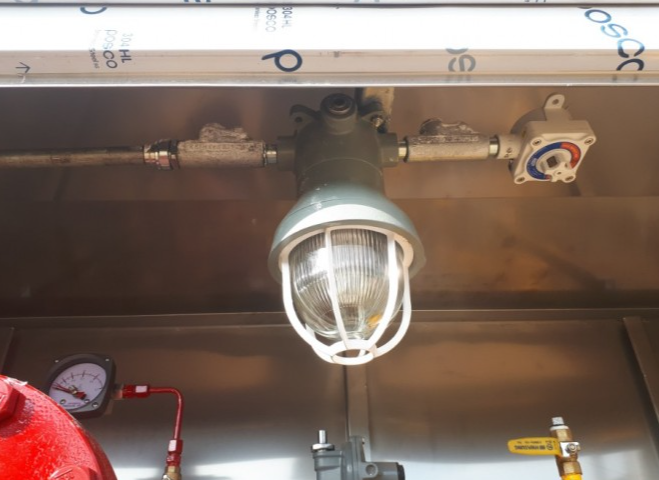

방폭등 명판에 “T4”로 기재되어 있을 때 가연성가스의 발화도 범위를 쓰시오.
135℃ 초과 200℃ 이하
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
방폭전기기기 명판에 “p”로 표시되어 있을 때 방폭구조의 명칭은 무엇인가?
압력방폭구조
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

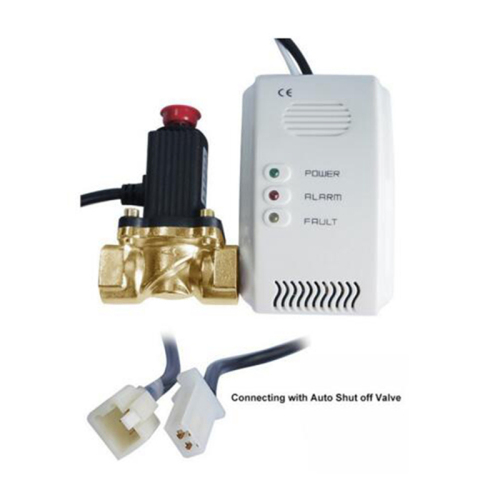

LPG 사용시설에 설치된 가스검지기의 설치높이 기준은 얼마인가?
바닥면으로부터 30cm 이내
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
도시가스 배관을 매설할 때 배관 내부의 이물질을 제거하기 위하여 사용하는 것의 이 기기의 명칭을 쓰시오
피그
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
지시하는 가스미터의 명칭을 쓰시오.
터빈식 가스미터
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 고압가스 충전용기에 충전된 가스 명칭을 쓰시오.
수소
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

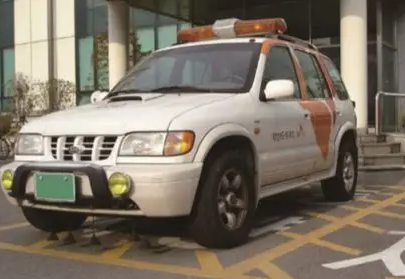

도시가스 매설배관의 누설을 탐지하는 차량에 설치된 가스누출검지기의 명칭을 영문약자로 쓰시오.
FID
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
액화염소 충전용기의 안전장치인 가용전이 용융되는 최저온도는 얼마인가?
65℃
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
액화염소 충전용기의 안전장치인 가용전이 용융되는 용융온도는?
65℃ ~ 68℃
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

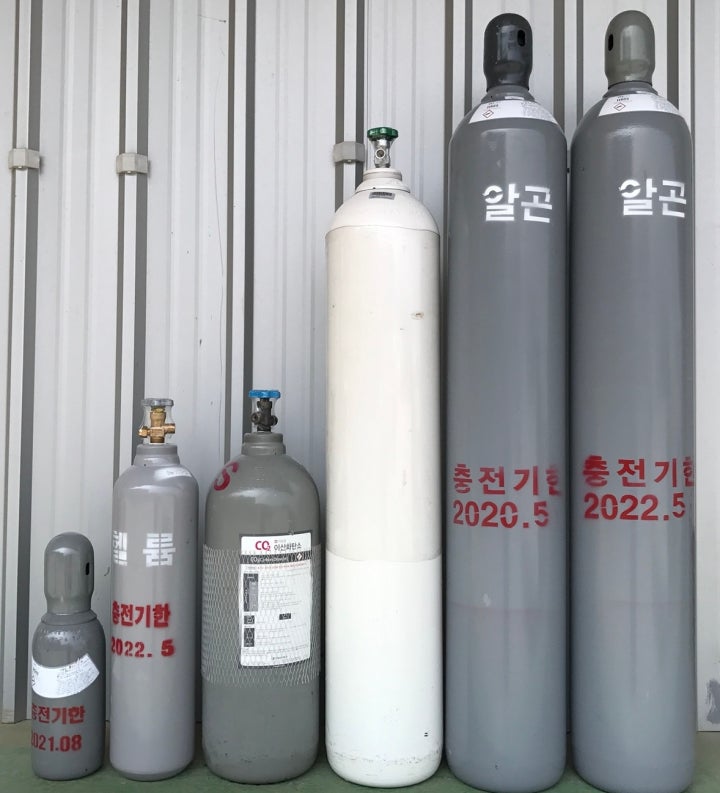

고압가스 충전용기를 제조방법에 따른 명칭을 쓰시오.
무계목 용기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

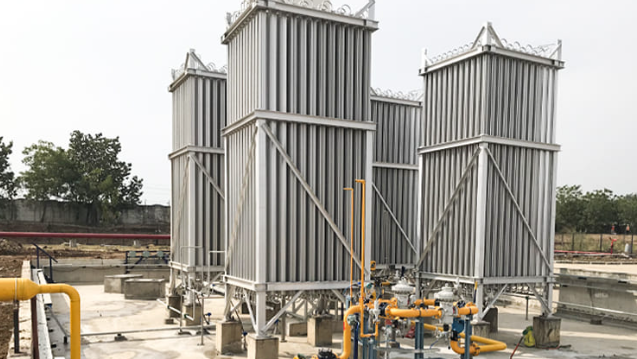

LNG 기화장치에서 베이스 로드용으로 사용되는 열매체는 무엇인가? [동영상에서 바닷가 인근에 설치된 시설을 보여주고 있음]
바닷물
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

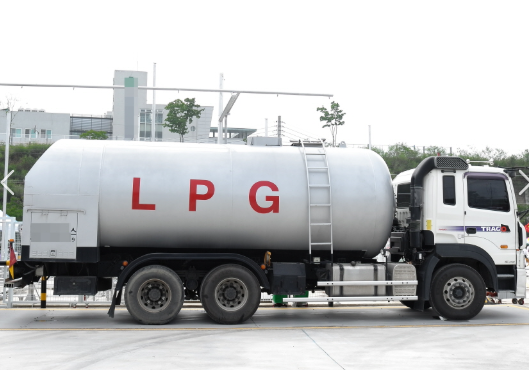

자동차에 고정된 탱크로부터 LPG를 저장탱크로 이송할 때 차량 앞뒤에 설치하는 경계표지의 내용을 쓰시오.
LPG 이ㆍ충전 작업 중, 절대 금연
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
LPG 저장탱크에 설치되는 안전장치의 종류 3가지를 쓰시오.
1. 스프링식 안전밸브
2. 릴리프밸브
3. 자동압력 제어장치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
가스용 폴리에틸렌관을 맞대기 열융착이음할 때 공정을 쓰시오.
1. 가압용융 공정
2. 압착 및 냉각 공정
3. 가열유지 공정
4. 가열판제거 공정
5. 면취작업 공정
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
도시가스 사용시설에 설치된 가스계량기의 설치높이는 바닥으로부터 얼마인가?
1.6m 이상 2m 이내
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
도시가스 매설배관에 다음과 같은 방법으로 시공하는 전기방식법의 명칭을 쓰시오. (동영상에서 백색으로 된 부분 외면에 "전기양극"이라는 문구가 있음.)
희생양극법
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

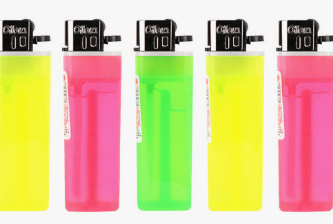

라이터 내부에 충전되어 있는 액체 물질성분과 공기 중에서의 폭발범위를 쓰시오.
1) 물질 성분 : 부탄
2) 폭발 범위 : 1.8~8.4%
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
LPG를 이입, 충전할 때 차량에 고정된 탱크에 접지선을 연결하는 이유를 설명하시오.
정전기를 제거하기 위하여
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

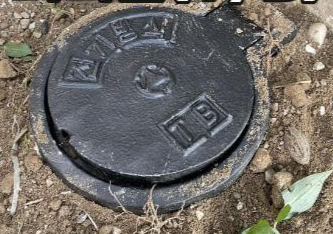

매설된 도시가스 배관에 희생양극법으로 전기방식을 설치하였을 때 전위측정용 터미널 설치간격은 얼마인가?
300m 이내
