<정답> ① , ④

<해설> ②- 입면도, ③ - 단면도 , ⑤ ⑥ - 배치도

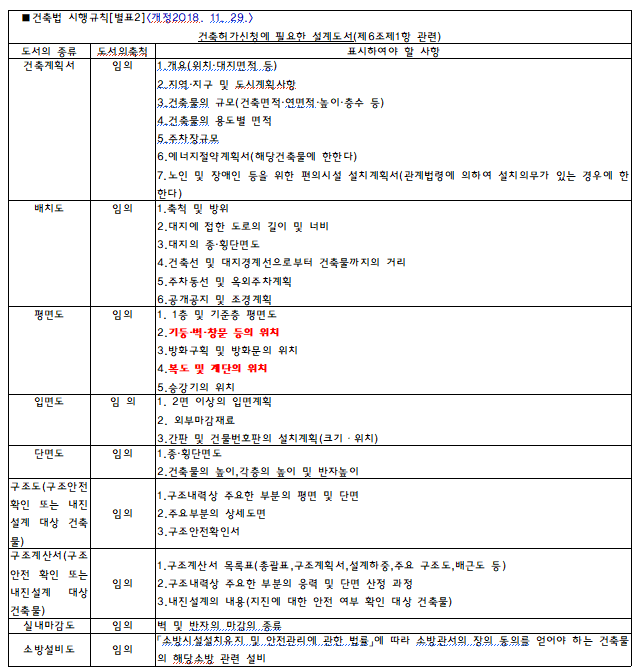

< 평면도 >

건축물의 창의 중간 정도(바닥면에서 약 1~1.5m)에서 수평으로 절단했을 때의 수평 투상도로서 건축 도면 중 가장 기본이 되는 도면입니다. 평면도에는 실의 배치와 넓이, 개구부의 위치나 크기, 창문과 출입구의 구별, 기둥, 벽, 바닥, 계단 이외의 부대 설비 및 마무리 등을 KS F 1501에 따라 표시하고, 요소에는 실명, 치수, 설명 등을 기입합니다.

H : 높이

R : 반지름

<해설>

L : 길이　H : 높이 W : 폭 THK : 두께 Wt : 무게

A : 면적 V : 용적 D,ø : 지름 R : 반지름

<정답>

가. 75도

나. 40센티미터

<정답>

치켜올림의 자착형 방수시트의 끝부분은 누름고정판을 이용하여 고정하고, 시트단부는 실링재로 마감한다.

<해설>

KCS 41 40 05 자착형 시트 방수공사 >

3.3 자착형 방수시트 붙이기

(1) 자착형 방수시트 붙이기는 들뜸 현상이 없도록 잘 밀착시키는 방법을 표준으로 한다.

(2) ALC패널의 단변 접합부 등 큰 움직임이 예상되는 부위(이음부, 연결 조인트부 등)는 미리 너비 300 mm 정도의 덧붙임용 시트로 마감한다.

(3) 치켜올림의 자착형 방수시트의 끝부분은 누름고정판을 이용하여 고정하고, 시트단부는 실링재로 마감한다.

(4) 지하외벽 및 수영장 등의 벽면에서의 자착형 방수시트 붙이기는 미리 자착형 방수시트를 시공높이에 맞게 재단하여 시공한다. 재단하지 않고 자착형 방수시트를 붙이는 경우에는 늘어뜨리는 장치를 이용하여 시공한다. 최상단부 및 높이가 10 m를 넘는 벽에서는 10 m마다 누름고정판을 이용하여 고정한다.

정답 >

가 – 보행금지

나 - 방진마스크착용

<계산식> 0.3 kg/㎡ x 100㎡

<정답> 30 kg

<정답>

① 상부 난간대

② 중간 난간대

③ 발끝막이판

④ 난간기둥

① 사람 ( Man )

② 기계 ( Machine )

③ 재료 ( Material )

④ 방법 ( Method )

⑤ 무결점 품질 의식 ( Moral )

⑥ 품질검증 ( Measurment )

<해설>

6M (Six-M) 은

기존의 일반기업에서 관리하는 4M (Man + Machine + Materlal + Method) 의 제조관리

요소에서 확대하여 우리의 환경 특성에 적합한 2M (Moral + Measurement) 즉,

무결점의 품질의식 요소와 품질의 측정·검증 요소를 추가하여 개발한 신 공정관리 기법 임.

<정답>

가. ②

나. ①

다. ③

<정답>

라 - 고딕체

바 - 밀리미터(mm)

(1) 표에 작성된 복원 내용과 답은 제가 임의로 작성한 내용입니다.

대략 저런 느낌의 질문과 비슷한 답변이었지 않나 생각해 봅니다.

기억 나는 부분이 제목에 빨간색 표기한 "지하 외벽 방수층에 요구되는 성능" 이부분이기는 합니다..

그 외 복원 관련 온라인 검색한 내용 첨부하겠습니다.

(2) ( 유튜브 자격증은 오쌤님 복원 내용 )

https://www.youtube.com/watch?v=C2FbQFrLMRA

화학약품에 대한 안정성... – 내화학성, 내약품성

저온, 고온 견디는 성질... – 내열성, 내냉성

흡수성, 투수성 견디는 성질 ... - 내투수성

시공후 지진,진동,거동 견디는 성질 ... - 내충격성

(3) ( 다음 고행만님 방수산업기사 카페 감사히 님께서 복원해 주신 내용 )

https://cafe.daum.net/khm116/S5L2/122

방수재료의 재료 특성을 () 안에 적어 넣으시오

가. ( 감온성 ) : 설명 기억 안남

나. (내화학성) : 설명 기억 안남

다. (내잔갈림성) : 설명기억 안남

라. (내투수성) : 설명기억 안남

제 실기 점수로 봐서는 상기 4가지 모두 정답을 맞게 썻거나, 4개중 1개는 틀렸을 수도 있음.

<--- 참고로 이분 필답 49점 입니다. (설명은 제가 복원한 내용과 다름 참고, 각 특성을 찾아서 공부해 보셔야 합니다.)

이상 3가지 답안 참고하셔서 관련 성질에 대해 공부하시면 될것 같습니다.

<해설>

KCS 41 40 17 누수보수 공사 > 2. 자재 > 2.1 요구성능

지하구조물의 누수 보수에 사용되는 재료의 요구되는 성능

( 화학적 영향 / 물리적 영향 / 수질에 미치는 영향)

(1) 화학적 영향에 대한 요구 성능

=>온도의존 성능 / 내화학 성능으로 구분된다.

ㄱ. 온도의존 성능

=>누수균열 보수용 재료가 주변의 온도변화(저온 및 고온 영역범위)에 장기적으로 재료적 안전성을 확보하는 성능

ㄴ. 내화학 성능

=>누수균열 보수용 재료가 주변의 화학물질(산, 알칼리, 염분 등의 침식 물질)에 의해 영향을 받았을 때 장기적으로 침식되지 않고 안전성을 유지하는 성능

(2) 물리적 영향에 대한 요구 성능

=> 투수저항 성능(불투수 성능) / 습윤면 부착 성능 / 수중 유실 저항 성능 / 균열 거동 대응 성능 등으로 구분된다

ㄱ. 투수저항 성능(불투수 성능)

=>누수균열 보수용 재료가 주변의 수압 및 수량 변화에 의해 투수·흡습되지 않고 장기적으로 안전성을 확보하는 성능

ㄴ. 습윤면 부착 성능

=>누수균열 보수용 재료가 젖어 있는 균열 바탕체 표면에서 주입 시공한 이후에도 장기적으로 안전한 부착성(습윤면 접착 또는 점착)을 유지하는 성능

ㄷ. 수중 유실 저항 성능

=> 누수 균열 보수용 재료가 지하수 혹은 침입수의 수압이나 유속에 의해 유실되지 않고 장기적으로 안전성을 확보하는 성능

ㄹ. 균열 거동 대응 성능

=>누수균열 보수용 재료가 균열의 거동 시 파괴되거나 찢어지지 않고, 장기적으로 유연하게 대응하는 성능

(3) 수질안전 성능

=> 균열보수용 재료가 지하수 등에 용해되거나, 유실되어 수질의 안전성에 영향을 미치지 않는 성능

※ 정확한 문제 복원 않됨.

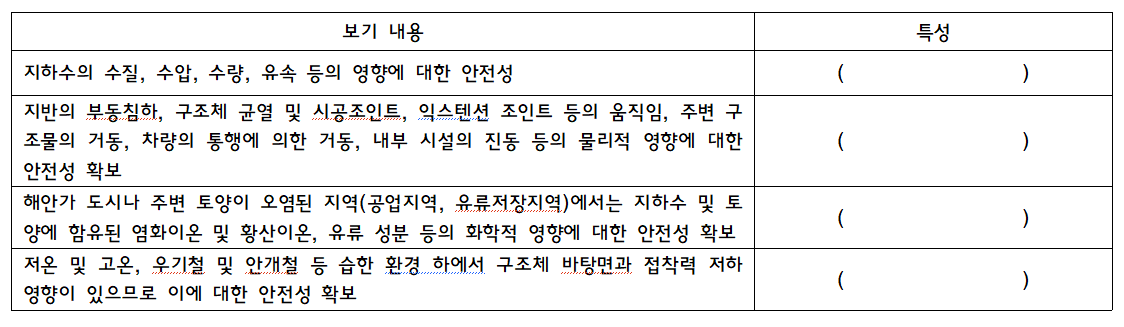

보기와 같은 지문을 보고 그것에 관한 특성을 적는 문제

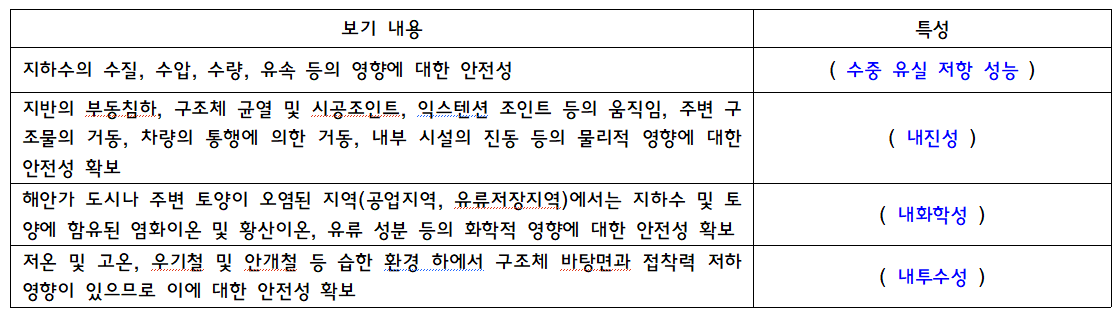

(1) 보기 표는 24년 당시 느낌으로 작성한 내용 (지하 외벽방수층 이 문구를 2분 이상과 교차 확인)

(2) 유튜브 “자격증은 오쌤” 님의 영상 참조 내용

(3) 고행만 저자님 다음 카페에 “감사히”님께서 복원 해주신 내용 (참고로 필답 49점 받으신분 ,저는 46점 ^^)

(4) 25년 시방서를 보며 이런 문제 아니었을까? 하는 생각에 시방서 내용 해설로 넣어 놨습니다

( 지하 외벽이라는 문구 본 것 같아서....)

<정답>

가. ② 구조체 배면주입

나. ③ 방수층재형성 공법

<정답>

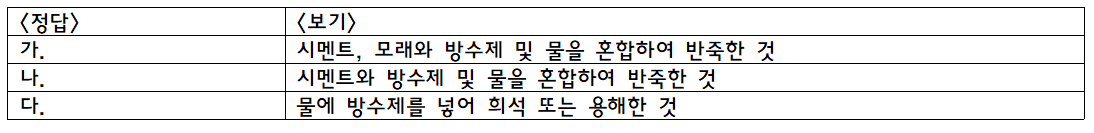

가. 방수 모르타르, 나. 방수 시멘트 페이스트 , 다. 방수용액

<정답>

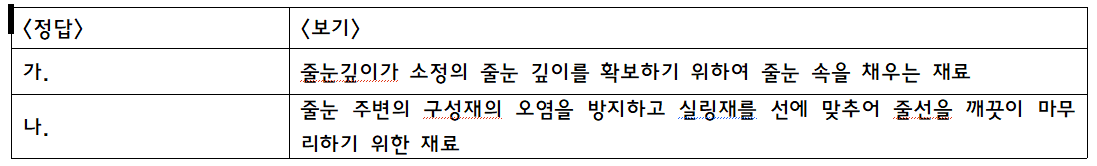

가. 백업재 나. 마스킹테이프

<해설>

KCS 41 40 01 방수공사일반> 1.3 용어의 정의

● 백업(back-up)재: 실링재의 줄눈깊이를 소정의 위치로 유지하기 위해 줄눈에 충전하는 성형 재료

● 본드 브레이커(bond breaker): 실링재가 바탕재에 접착되지 않도록 줄눈 바닥에 붙이는 테이프형의 재료

● 마스킹 테이프(masking tape): 시공 중 바탕재의 오염 방지와 줄눈의 선을 깨끗하게 마감하기 위해 사용하는 보호 테이프.

KCS 41 10 12 실링공사 >

3.1.2 줄눈의 구조

(1) 줄눈깊이가 소정의 치수보다 깊을 경우에는 백업재 등으로 줄눈에 바닥을 만들어 소정의 깊이를 확보하여야 한다.

3.5 백업재의 충전 또는 본드 브레이커 바름

백업재는 줄눈깊이가 소정의 깊이가 되도록 충전한다. 또한, 본드 브레이커는 줄눈바닥에 일정하게 붙인다

3.6 마스킹 테이프 바름

줄눈 주변의 구성재의 오염을 방지하고 실링재를 선에 맞추어 깨끗하게 시공될 수 있도록 붙인다.

<정답>

① 현장타설콘크리트 ② 아스팔트콘크리트 ③ 콘크리트블록 ④ 모르타르 ⑤ 자갈

<정답> 5 %

<정답> ① 프라이머 도포 → ③ 접착제 도포 → ② 시트접착 → ④ 마감도료 도장

<정답> 솔, 흙손, 뿜칠, 롤러
