① 안전보건개선계획

② 60

[해설]

산업안전보건법 제49조(안전보건개선계획의 수립·시행 명령)에 따라, 고용노동부장관은 산업재해율이 같은 업종 평균보다 높은 사업장, 사업주가 안전조치 또는 보건조치를 이행하지 아니하여 중대재해가 발생한 사업장 등에 대하여 안전보건진단을 받아 안전보건개선계획을 수립·시행할 것을 명할 수 있다.

같은 법 시행규칙에 따라 그 명령을 받은 사업주는 명령을 받은 날부터 60일 이내에 관할 지방고용노동관서의 장에게 안전보건개선계획서를 제출하여야 하며, 계획서는 산업안전보건위원회의 심의를 거치거나 근로자대표의 의견을 들어 작성한다.

1. 작업자실수분석

2. 상대 위험순위결정

[해설]

공정안전보고서의 제출·심사·확인 및 이행상태평가 등에 관한 규정(고용노동부 고시)은 공정위험성평가서를 작성할 때 단위공정의 성격에 따라 쓸 수 있는 위험성평가기법을 달리 정하고 있다.

저장탱크설비, 유틸리티설비 및 제조공정 중 고체 건조·분쇄설비 등 간단한 단위공정에는 위험과 운전분석(HAZOP), 공정위험분석(PHR), 공정안전성분석(K-PSR), 체크리스트, 사고예상질문분석(What-if), 작업자실수분석(HEA), 상대위험순위결정(DMI) 중 한 가지 이상을 선정할 수 있다.

문항은 2가지를 요구하므로 이 중 둘을 쓰면 되며, 답안은 간단한 단위공정에만 허용되는 성격이 뚜렷한 두 기법을 든 것이다.

① 예초기

② 원심기

③ 지게차

④ 래핑기

⑤ 공기압축기

[해설]

산업안전보건법령상 방호조치를 하지 아니하고는 양도·대여·설치·진열하거나 대여받아서는 안 되는 유해하거나 위험한 기계·기구는 다음과 같다.

① 예초기
② 원심기
③ 공기압축기
④ 금속절단기
⑤ 지게차
⑥ 포장기계(진공포장기, 랩핑기로 한정)

조문의 항목은 6개이고 문항은 5가지를 요구하므로, 답안은 금속절단기를 제외한 다섯 항목을 든 것이다.

① 프레스

② D

[해설]

방호장치 안전인증 고시상 프레스 또는 전단기 방호장치의 표시 기호는 A(광전자식), B(양수조작식), C(가드식), D(손쳐내기식), E(수인식)로 구분된다.

손쳐내기식은 슬라이드의 하강 동작에 연동한 손쳐내기 봉이 위험한계 안의 손을 밀어내는 접근거부형 방호장치로, 프레스에 사용한다.

따라서 기계의 명칭은 프레스, 방호장치 기호는 D다.

① 사고조사에 관한 사항

② 안전보건교육에 관한 사항

③ 작업장 안전보건관리에 관한 사항

④ 안전보건 관리조직 직무에 관한 사항

[해설]

산업안전보건법 제25조는 안전보건관리규정에 포함되어야 할 사항을 다음과 같이 정하고 있다.

1. 안전 및 보건에 관한 관리조직과 그 직무에 관한 사항
2. 안전보건교육에 관한 사항
3. 작업장의 안전 및 보건 관리에 관한 사항
4. 사고 조사 및 대책 수립에 관한 사항
5. 그 밖에 안전 및 보건에 관한 사항

문항이 요구한 4가지는 제1호부터 제4호까지에 그대로 대응하며, 규정의 내용은 단체협약이나 취업규칙에 반하지 않아야 한다.

① S : 증기의 분출압력을 요구

② F : 전량식

③ Ⅱ: 호칭지름이 25mm 초과 50mm 이하

④ 1 : 호칭압력이 1MPa 이하

⑤ B: 평형형

[해설]

안전밸브 형식표시는 유체의 종류 → 분출 형식 → 호칭지름 등급 → 호칭압력 등급 → 배압 영향에 따른 구분의 순서로 기호를 조합한 것이어서, 표시를 앞에서부터 차례로 읽으면 밸브의 사양이 그대로 드러난다.

앞의 두 기호 중 S는 증기의 분출압력을 기준으로 하는 증기용임을, F는 전량식임을 뜻한다. 전량식은 밸브 시트 구멍 전체가 분출면적이 되어 한 번에 많은 유체를 내보낼 수 있는 형식으로, 리프트와 시트 둘레가 만드는 좁은 면적으로만 분출하는 양정식과 구분된다.

이어지는 로마숫자 Ⅱ는 호칭지름 등급으로 25mm 초과 50mm 이하 구간을, 숫자 1은 호칭압력 등급으로 1MPa 이하를 나타낸다. 마지막 B는 평형형으로, 출구측 배압이 작용해도 분출압력이 변하지 않도록 벨로즈 등으로 배압의 영향을 상쇄한 구조를 말한다.

1. 풍속 10m/s 이상

2. 강우량 1mm/h 이상

3. 강설량 1cm/h 이상

[해설]

산업안전보건기준에 관한 규칙의 철골작업 '작업의 제한'은 풍속이 초당 10미터 이상인 경우, 강우량이 시간당 1밀리미터 이상인 경우, 강설량이 시간당 1센티미터 이상인 경우에는 철골작업을 중지하도록 한다. 풍속은 초당 값, 강우량과 강설량은 시간당 값으로 기준 단위가 다르다는 점에 주의한다.

① 근로자

② 근로감독관

③ 4

④ 작업중지해제심의위원회

[해설]

산업안전보건법 제55조(중대재해 발생 시 고용노동부장관의 작업중지 조치)와 같은 법 시행규칙의 작업중지 해제 절차에 관한 내용이다. 사업주는 작업중지명령 해제신청서를 제출할 때 미리 유해·위험요인 개선내용에 대하여 중대재해가 발생한 해당 작업 근로자의 의견을 들어야 한다.

지방고용노동관서의 장은 해제를 요청받으면 근로감독관으로 하여금 안전·보건을 위하여 필요한 조치가 이행되었는지 확인하게 하고, 천재지변 등 불가피한 경우를 제외하고는 해제를 요청한 날의 다음 날부터 4일 이내에 작업중지해제 심의위원회를 열어 심의한 뒤 조치가 완료되었다고 인정되면 즉시 작업중지명령을 해제하여야 한다.

안전화, 안전장갑, 방진마스크, 방독마스크, 송기마스크, 전동식 호흡보호구, 보호복 안전대,

차광 및 비산물 위험방지용 보안경, 용접용 보안면, 방음용 귀마개 또는 귀덮개

[해설]

산업안전보건법 시행령이 정한 안전인증대상 보호구는 열두 가지다. 추락 및 감전 위험방지용 안전모, 안전화, 안전장갑, 방진마스크, 방독마스크, 송기마스크, 전동식 호흡보호구, 보호복, 안전대, 차광 및 비산물 위험방지용 보안경, 용접용 보안면, 방음용 귀마개 또는 귀덮개이다. 문항은 여덟 가지를 요구하므로 이 중 여덟을 쓰면 되고, 답안에 빠져 있는 추락 및 감전 위험방지용 안전모도 안전인증대상에 포함된다.

1. 난연성

2. 내수성

3. 내관통성

4. 내전압성

5. 턱끈풀림

[해설]

보호구 안전인증 고시의 안전모 성능기준상 시험항목은 여섯 가지다.

충격흡수성, 내관통성, 내전압성, 내수성, 난연성, 턱끈풀림.

문항은 다섯 가지만 요구하므로 이 중 다섯을 골라 쓰면 된다. 다만 항목마다 적용되는 종류가 다른데, 내전압성과 내수성은 전기용인 AE종ㆍABE종에만 적용되고 충격흡수성은 낙하ㆍ비래 및 추락 방지용인 AB종ㆍABE종에 적용된다. 내전압성은 교류 20kV에서 1분간 견디고 누설 충전전류가 10mA 이하일 것을 요구하며, 턱끈풀림은 150N 이상 250N 이하에서 풀릴 것을 요구한다.

1. 정격 감도전류 : 30mA 이하

2. 동작시간 0.03 초 이내

[해설]

산업안전보건기준에 관한 규칙 제304조는 설치한 누전차단기에 대하여 정격감도전류가 30밀리암페어 이하이고 작동시간은 0.03초 이내일 것을 원칙으로 정하고 있다.

다만 정격전부하전류가 50암페어 이상인 전기기계·기구에 접속되는 누전차단기는 오작동 방지를 위하여 정격감도전류를 200밀리암페어 이하, 작동시간을 0.1초 이내로 할 수 있다.

보기의 기기는 정격전부하전류가 30A로 50A 미만이므로 예외가 아닌 원칙 규정이 적용되어 정격감도전류 30mA 이하, 동작시간 0.03초 이내가 된다.

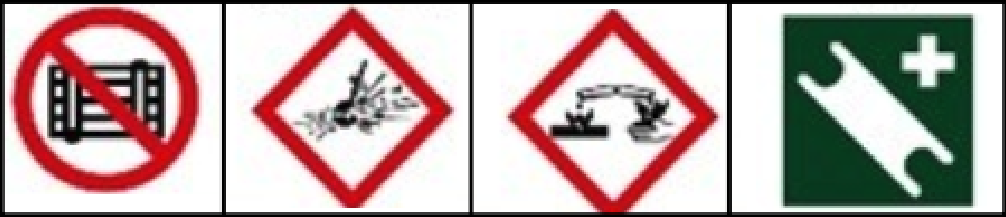

① 물체이동금지
② 폭발성물질 경고
③ 부식성물질 경고
④ 들것

해설

네 표지가 각각 금지 · 경고(마름모) · 경고(마름모) · 안내에 해당한다.

물체이동금지는 금지표지 8종(출입금지·보행금지·차량통행금지·사용금지·탑승금지·금연·화기금지·물체이동금지) 중 하나로, 흰색 바탕에 빨간 원과 사선이다.

폭발성물질 경고와 부식성물질 경고는 둘 다 화학물질 계열이므로 마름모(◇)다. 경고표지 중 인화성·산화성·폭발성·급성독성·부식성·발암성물질 여섯만 마름모이고, 나머지는 삼각형(△)이다.

그림으로 구분한다 — 폭발성물질은 폭발하며 파편이 튀는 모양, 부식성물질은 액체가 손과 판에 떨어져 부식되는 모양이다.

들것은 안내표지 8종(녹십자표지·응급구호표지·들것·세안장치·비상용기구·비상구·좌측비상구·우측비상구) 중 하나로 녹색이다.

종류별 개수 — 금지 8종 · 경고 15종 · 지시 9종 · 안내 8종.

근거 : 「산업안전보건법 시행규칙」 [별표6]

T: 총 소요시간, D: 안전거리

N: 클러치 맞물림 갯수, S: 매분행정수

T = ( 1/N + 1/2 ) * ( 60,000 / S )

= ( 1/4 + 1/2 ) * ( 60,000 / 300 ) = 150(ms)

D = 1.6 x T = 1.6 x 150 = 240(mm)

[해설]

양수기동식 방호장치의 안전거리는 손의 위험한계 접근속도를 1.6m/s로 보아 $D = 1.6 \times T_m$(D: mm, T: ms)으로 구한다.

여기서 $T_m$은 버튼에서 손이 떨어진 뒤 슬라이드가 하사점에 이르기까지의 최대 소요시간으로 $T_m = (1/N + 1/2) \times (60000 / S)$이며, N은 클러치 맞물림 개소수, S는 분당 행정수(SPM)다.

대입하면 $T_m = (1/4 + 1/2) \times (60000 / 300) = 150$ms이므로 안전거리는 $1.6 \times 150 =$ 240mm 이상이어야 한다.

강도율

= 근로손실일수 / 연근로시간 x 10³

= (1200 + 7500) / (1440 x 40 x 50 x 0.94 + 100000) * 10³ = 3.1

[해설]

강도율은 연근로시간 1,000시간당 근로손실일수이며, 근로손실일수 산정기준에서 사망 1건은 7,500일로 환산하므로 근로손실일수는 $1200 + 7500 = 8700$일이다.

연근로시간은 출근율을 반영해 $1440 \times 40 \times 50 \times 0.94 = 2707200$시간을 구한 뒤 조기출근·잔업 100,000시간을 더한 2,807,200시간이다.

따라서 $8700 / 2807200 \times 1000 = 3.1$이며, 재해건수 40건은 도수율에 쓰이는 값이라 강도율에는 들어가지 않는다.
