문제 1

다음 프레스 가공 중에서 전단작업의 종류가 아닌 것은?

1슬리팅(slitting)

2컬링(curling)

3블랭킹(blanking)

4트리밍(trimming)

문제 2

경사면 위를 연속적으로 원활하게 흘러 나가는 모양이며, 연한 재질의 공작물을 고속절삭 할 때 생기는 칩의 형태는?

1균열형

2열단형

3유동형

4전단형

문제 3

숫돌축 수직형 평면연삭기의 연삭방법이 아닌 것은?

1측면연삭

2양면연삭

3테이블 왕복식

4테이블 회전식

문제 4

배럴가공의 장점으로 틀린 것은?

1연삭의 효과

2스케일 제거

3도금의 효과

4매끈한 가공면을 얻음

문제 5

절단부를 불활성 가스로 둘러싸고 텅스텐 전극과 모재 사이에 아크를 발생시켜 절단하는 방법은?

1금속 아크 절단

2TIG 절단

3탄소 아크 절단

4산소 아크 절단

문제 6

주물결함의 종류를 설명한 내용 중 틀린 것은?

1기공(blow hole) : 용융금속이 주형내부에서 응고 수축할 때 일어나는 현상으로 용탕이 부족하여 속이 빈 공동부가 생기는 것

2콜드 셧(cold shut): 주물표면 상형 또는 수직한 표면에 나타나는 불규칙한 선

3버클(buckle): 주물표면에 불규칙하게 나타나는 오목부 파손부분

4용탕침투: 주물표면에 주물사가 스며들어가는 현상

문제 7

치공구 설계시 고려해야 할 사항과 거리가 먼 것은?

1공정도를 기준하여 설계하여야 한다.

2가공물의 절삭량을 고려하여야 한다.

3가공물에서 나오는 칩의 처리문제를 고려하여야 한다.

4손으로 조작하는 치공구는 충분한 강도를 가지면서 무겁게 설계하여야 한다.

문제 8

다음 중 인성을 부여하기 위해서 실시하는 열처리는?

1풀림

2불림

3뜨임

4담금질

문제 9

측정기 중 게이지블록 측정면의 밀착상태, 즉 평면도 검사기구로 적합한 것은?

1정반

2자분탐상법

3옵티컬 플랫

4다이얼 게이지

문제 10

선반에서 지름이 12.4mm인 연강봉을 절삭할 때, 절삭속도를 16m/min으로 한다면 주축의 회전수는 약 몇 rpm인가?

16.8

2357

3411

4457

문제 11

압연 시 압하율을 크게 하는 것과 관계 없는 것은?

1지름이 큰 롤을 사용한다.

2압연재를 측면에서 밀어준다.

3압연재의 온도를 높인다.

4롤의 회전속도를 높인다.

문제 12

방전가공에 관한 설명으로 틀린 것은?

1전극 재료는 구리나 흑연 등을 사용한다.

2가공물의 경도와 관계없이 가공이 가능하다.

3가공 부분에 변질 층이 남지 않아 가공면이 매우 깨끗하다.

4전극과 가공물 사이에 전기를 통전시켜, 방전현상의 열에너지를 이용하여 가공한다.

문제 13

주물사의 시험법이 아닌 것은?

1내화도 시험

2전도도 시험

3입도 시험

4통기도 시험

문제 14

가공물에 중심을 잡거나, 정반 위에서 가공물을 이동시켜 평행선을 그을 때 또는 평행면의 검사용 등으로 사용되는 공구는?

1V블록

2펀치

3스크레이퍼

4서피스 게이지

문제 15

단조작업에서 해머의 무게가 100N이고 해머의 효율이 80%이며, 중력가속도가 9.8m/s²이고, 단조 에너지가 200J일 때, 해머의 타격속도는 약 몇 m/s인가?

120

215

310

문제 16

평면이나 원통면을 정밀하게 다듬질 하는 공구는?

1정

2쇠톱

3펀치

4스크레이퍼

문제 17

구성인선의 방지대책으로 틀린 것은?

1절삭 깊이를 크게 한다.

2절삭 속도를 빠르게 한다.

3공구 윗면 경사각을 크게 한다.

4윤활성이 좋은 절삭제를 사용한다.

문제 18

전기적 에너지를 기계적 에너지로 변환시켜, 주로 유리, 세라믹, 도지기, 수정등의 소성변형이 되지 않고 취성이 큰 재료를 가공하는데 적합한 가공방법은?

1방전가공

2전해가공

3전해연마

4초음파 가공

문제 19

다음 중 일반적인 용접의 특징으로 틀린 것은?

1보수와 수리가 용이하다.

2기밀, 수밀, 유밀 등 이음효율이 높다.

3소음이 적어 실내에서 작업이 가능하다.

4재질의 변형이나 잔류응력이 발생하지 않는다.

문제 20

버니어 캘리퍼스의 눈금 읽기에서 어미자 1눈금의 간격이 1mm이고, 어미자 눈금 19mm를 아들자로 20등분할 때 아들자가 읽을 수 있는 최소 측정값은?

10.02mm

20.03mm

30.04mm

40.05mm

문제 21

그림과 같은 하중이 작용하고 잇는 단순보의 굽힘모멘트 선도(B.M.D)의 모양은?

문제 22

같은 크기의 전단력이 작용하는 원형단면의 보에서 지름을 4배로 하면 그 단면의 최대전단응력은 어떻게 되는가?

11/2로 감소한다.

21/4로 감소한다.

31/8로 감소한다.

41/16로 감소한다.

문제 23

길이 L, 단면적 A인 균일 수직 단면 봉이 자중에 의해 전신장량 δ가 발생하였다. 이 때 탄성계수 E는 얼마인가? (단, 단위체적당 중량은 γ이다.)

문제 24

매분 400 회전하면서 200kW의 동력을 전달할 수 있는 길이 1m인 원형 축의 최소 지름은 약 몇 mm 이상이여야 하는가? (단, 허용전단응력은 25MPa이다.)

178.2

286.4

399.1

4107.8

문제 25

바깥지름 300mm, 두께 5mm인 주철제 수도관 단면의 단면 2차 모멘트는 몇 cm⁴인가?

15.04×10³

210.6×10³

315.9×10³

421.2×10³

문제 26

장주에서 길이와 재질이 같고 단면적이 같은 다음 기둥들 중에서 가장 작은 좌굴하중을 받는 기둥은?

1일단고정, 타단자유

2양단회전

3일단회전, 타단고정

4양단고정

문제 27

축 방향에 하중이 작용할 때 최대 수직 응력이 발생하는 단면의 방향 θ에 대한 설명으로 옳은 것은? (단, θ는 축 방향과 수직인 단면과의 각이다.)

1θ=45°의 단면에 생긴다.

2θ=90°의 단면에 생긴다.

3θ=30°의 단면에 생긴다.

4θ=0°의 단면에 생긴다.

문제 28

바깥지름 40cm, 안지름 20cm의 짧은 주철제 원통에 300kN의 압축하중이 작용했을 때, 발생하는 압축 응력은 몇 MPa인가?

11.18

22.18

33.18

44.18

문제 29

응력-변형률 선도에서 후크(Hooke)의 법칙이 성립되는 지점은?

1비례한도

2항복점

3극한강도

4파괴강도

문제 30

그림과 같이 길이 1m, 지름 2.5cm인 원형 단면 외팔보의 자유단에 집중하중이 작용하여 최대 처짐량 1.2cm가 되었다. 이때 보의 최대 굽힘 응력은 몇 MPa인가? (단, 재료의 탄성계수는 210GPa이다.)

194.5

2126

3189

4220

문제 31

수직응력 σ_x=-20MPa, σ_y=30MPa, 전단응력 τ_xy=10MPa이 작용하는 평면응력 상태에서 주응력(σ₁)의 크기는?

126.9MPa

230MPa

3-21.9MPa

431.9MPa

문제 32

지름 d, 길이 L인 원형 단면봉에 비틀림모멘트 T가 작용할 때 비틀림각(rad)을 나타내는 식은? (단, 봉의 전단 탄성계수는 G이다.)

문제 33

코일 스프링이 500N의 힘을 작용시켰더니 길이가 1.5cm 줄었다. 이 때 스프링에 저장된 탄성 변형에너지 몇 Nㆍm인가?

11.88

23.75

37.50

415.0

문제 34

시행착오설에 의한 학습법칙에 해당하는 것은? σ_x=120MPa, σ_y=-40MPa의 2축응력 상태에 있는 요소에서 최대 전단 응력을 받는 단면에서의 법선응력은 몇 MPa인가?

110

220

340

480

문제 35

지름 3cm의 연강봉을 17℃에서 벽에 고정한 후 50℃로 가열하였을 때 봉의 끝이 벽에 미치는 힘은 약 몇 kN인가? (단, 탄성계수 E=210GPa, 선팽창계수 a=11.5×10^-6/℃이다.)

152.3

254.3

356.3

458.3

문제 36

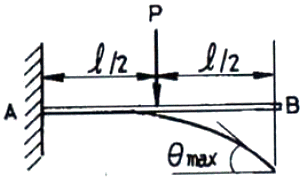

그림과 같은 길이 l의 외팔보의 중앙 l/2의 점에 P의 집중하중이 작용할 때 처짐각(θ_max)은 얼마인가? (단, EI는 강성계수이다.)

문제 37

인장응력이 발생하고 있는 부재의 탄성계수 E를 구하는 식은? (단, A는 단면적, δ는 신장량, P는 하중, L은 부재의 처음 길이이다.)

문제 38

그림과 같이 2개의 강선(wire) AC 및 BC에 2000N의 물체를 매달았을 때 강선 AC가 받는 힘은 약 몇 N인가? (단, A와 B에서의 각도는 각가 40°, 60°이다.)

1984

21015

31484

41555

문제 39

그림과 같은 삼각형의 분포하중을 받는 단순보에서 A점의 반력 R_A는?

문제 40

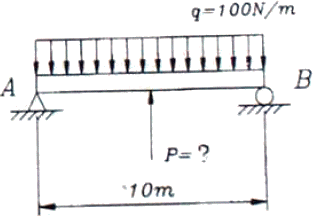

그림과 같이 균일 분포 하중을 받는 단순보의 중앙점에서의 굽힘모멘트가 “0”이 되기 위해서는 몇 N의 힘으로 밀어 올려야 하는가?

1500

2750

31000

41500

문제 41

소결합금으로 된 공구강은?

1초경합금

2스프링강

3탄소공구강

4기계구조용강

문제 42

주철에서 탄소강과 같이 강인성이 우수한 조직을 만들 수 있는 흑연 모양은?

1편상흑연

2괴상흑연

3구상흑연

4공정상흑연

문제 43

열간 가공과 냉간 가공을 구별하는 온도는?

1표정 온도

2공석 온도

3공정 온도

4재결정 온도

문제 44

플라스틱 재료의 일반적인 성질을 설명 한 것 중 틀린 것은?

1열에 약하다.

2성형성이 좋다.

3표면경도가 높다.

4대부분 전기 절연성이 좋다.

문제 45

담금질한 강재의 잔류 오스테나이트를 제거하며, 치수변화 등을 방지하는 목적으로 0℃ 이하에서 열처리하는 방법은?

1저온뜨임

2심냉처리

3마템퍼링

4용체화처리

문제 46

공구 재료가 갖추어야 할 일반적 성질 중 틀린 것은?

1인성이 클 것

2취성이 클 것

3고온경도가 클 것

4내마열성이 클 것

문제 47

알루미늄의 성질로 틀린 것은?

1비중이 약 7.8이다.

2면심입방격자 구조이다.

3용융점은 약 660℃이다.

4대기 중에서 내식성이 좋다.

문제 48

다음 중 발전기, 전동기, 변압기 등의 철심 재료에 가장 적합한 특수강은?

1규소강

2베어링강

3스프링강

4고속도로공구강

문제 49

구리합금 중 최고의 강도를 가진 석출 경화성 합금으로 내열성, 내식성이 우수하여 베어링 및 고급 스프링 재료로 이용되는 청동은?

1납청동

2인청동

3베릴륨 청동

4알루미늄 청동

문제 50

담금질 조직 중에 냉각속도가 가장 빠를 때 나타나는 조직은?

1소르바이트

2마텐자이트

3오스테나이트

4트루스타이트

문제 51

주로 회전운동을 왕복운동으로 변환시키는 데 사용하는 기계요소로서 내연기관의 밸브 개폐기구 등에 사용되는 것은?

1마찰차(friction wheel)

2클러치(clutch)

3기어(gear)

4캠(cam)

문제 52

볼 베어링에서 수명에 대한 설명으로 옳은 것은?

1베어링에 작용하는 하중의 3승에 비례한다.

2베어링에 작용하는 하중의 3승에 반비례한다.

3베어링에 작용하는 하중의 10/3승에 비례한다.

4베어링에 작용하는 하중의 10/3승에 반비례한다.

문제 53

전달동력 2.4kW, 회전수 1800rpm을 전달하는 축의 지름은 약 몇 mm 이상으로 해야 하는가? (단, 축의 허용전단응력은 20MPa이다.)

120

212

315

417

문제 54

드럼의 지름 600mm인 브레이크 시스템에서 98.1Nㆍm의 제동 토크를 발생시키고자 할 때 블록을 드럼에 밀어붙이는 힘은 약 몇 kN인가? (단, 접촉부 마찰계수는 0.3이다.)

10.54

21.09

31.51

41.96

문제 55

원형 봉에 비틀림 모멘트를 가할 때 비틀림 변형이 생기는데, 이 때 나타나는 탄성을 이용한 스프링은?

1토션 바

2벌류트 스프링

3와이어 스프링

4비틀림 코일스프링

문제 56

잇수 32, 피치 12.7mm, 회전수 500rpm의 스프로킷 휠에 50번 롤러 체인을 사용하였을 경우 전달동력은 약 몇 kW인가? (단, 50번 롤러 체인의 파단하중은 22.10kN, 안전율은 15이다.)

17.8

26.8

35.6

45.0

문제 57

묻힘 키(sunk key)에 생기는 전단응력을 τ, 압축응력을 σ_c라고 할 때,

이면 키 폭 b와 높이 h의 관계식으로 옳은 것은? (단, 키 홈의 높이는 키 높이의 1/2이다.)

1b = h

4b = 2h

문제 58

0.45t의 물체를 지지하는 아이 볼트에서 볼트의 허용인장응력이 48MPa라 할 때, 다음 미터나사 중 가장 적합한 것은? (단, 나사 바깥지름은 골지름의 1.25배로 가정하고, 적합한 사양 중 가장 작은 크기를 선정한다.)

1M14

2M16

3M18

4M20

문제 59

기어의 피치원 지름이 무한대로 회전운동을 직선운동으로 바꿀 때 사용하는 기어는?

1베벨 기어

2헬리컬 기어

3래크와 피니언

4윔 기어

문제 60

용접이음의 단점에 속하지 않는 것은?

1내부 결함이 생기고 쉽고 정확한 검사가 어렵다.

2용접공의 기능에 따라 용접부의 강도가 좌우된다.

3다른 이음작업과 비교하여 작업 공정이 많은 편이다.

4잔류응력이 발생하기 쉬워서 이를 제거하는 작업이 필요하다.

문제 61

축압기(accumulator)의 주 용도는?

1작동 후의 폐유를 재생시키는 장치

2유압유를 저장하여 유압펌프에 계속 공급

3유체의 누설 또는 외부로부터의 이물질 침입 방지

4유압 에너지의 축적 및 유압회로에서의 맥동, 서지 압력의 흡수

문제 62

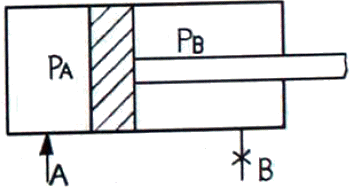

실린더 로드의 부하가 없는 곳(A측)에 P_A=60kgf/cm²의 압력을 보내며 B측의 출구를 닫으면 B측에 발생하는 압력 P_B는 약 몇 kgf/cm²인가? (단, 실린더 내경 50mm, 로드의 지름 25mm이다.)

140

260

380

4100

문제 63

유압관로에서 필요에 라 유체의 일부 또는 전부를 분기시키는 관로는?

1통기관로

2드레인 관로

3바이패스관로

4통로

문제 64

릴리프 밸브가 정상상태에서 밸브의 포핏이 이동하여 배출구로부터 기름이 탱크로 돌아올 때의 압력은?

1설정 압력

2전량 아벽

3서지 압력

4크랭킹 압력

문제 65

용량이 같은 단단 펌프 2개를 1개의 본체 내에 직렬로 연결시킨 것으로 고압으로 대출력이 요구되는 곳에 주로 사용되는 베인 펌프는?

12단 베인 펌프

22중 베인 펌프

32단 복합 펌프

4피스톤 펌프

문제 66

기기의 통로나 관로에서부터 탱크나 매니폴트 등에 돌아오는 액체 또는 액체가 돌아오는 현상을 무엇이라 하는가?

1leakage

2drain

3free flow

4displacement

문제 67

기호 요소 중에서 실선이 나타내는 용도가 아닌 것은?

1주관로

2전기 신호선

3드레인 관로

4밸브 사이의 관로

문제 68

다음 중 압력의 단위로 옳은 것은?

1Pa

2kg/m³

3J/s

4kgf/cm³

문제 69

그림과 같은 유압기호가 의미하는 조작 방식은?

1인력

2플런저

3페달

4누름 버튼

문제 70

기름의 압축률이 6.8×10^-5/cm²/kgf일 때 압력을 0에서 300kgf/cm²까지 압축하면 체적은 약 몇 %가 감소하는가?

12.04%

20.023%

32.27%

40.0204%

문제 71

아스팔트 믹싱 플랜트가 일밙거으로 하는 일이 아닌 것은?

1아스팔트 가열

2골재건조

3골재쇄석

4아스팔트 혼합

문제 72

기중기(crane)의 규격 표시 방법은?

1최대 적재 중량(t)으로 나타낸다.

2최대 기중 능력(kW)으로 나타낸다.

3시간당 기중 능력(t/h)으로 나타낸다.

4들어 올림 능력(t)과 그 때의 작업반경(m)으로 나타낸다.

문제 73

불도저가 견인력이 20kN이고, 6m/s로 주행할 경우 견인동력은 약 몇 kW인가?

1120

260

390

430

문제 74

비자항식의 작업선 또는 토운선의 예항, 이동에 사용하기 위해서 작업선을 끌어 이동하는데 사용하는 부속선은?

1바지(barge)

2터그 보트(tug boat)

3푸셔(pusher)

4준설선(dredger)

문제 75

자연수를 보건위생상 해가 없는 수질로 처리하는 정수법 중 깊은 우물이나 지하수에서 철이나 암모니아 등이 다량 용해되어 있을 때 이를 제거하기 위해 물을 공기(산소)에 잘 법촉시켜 용해물을 산화하여 제거하는 방법은?

1침전법

2살균법

3경수 연화법

4폭기법

문제 76

비행장이나 도로의 신설 등과 같은 대규모 정지 작업에도 적합하며, 볼(bowl)의 평적용량으로 그 규격을 표시하는 운반기계는?

1파일 드라이버

2백 호

3스크레이퍼

4드래그 라인

문제 77

전압식 롤러(roller) 중 함수량이 적은 토사를 얕은 두께로 다질 때, 특히 아스팔트 포장의 초기전압에 적합한 것은?

1머캐덤(macadam) 롤러

2탠덤(tandem) 롤러

3탬핑(tamping) 롤러

4타이어(tire) 롤러

문제 78

무한궤도식 주행장치의 구성요소 등 트랙 앞부분의 하중을 지지하고 충격을 완화해 주며 고르지 않은 지면 위에서 양쪽 프레임이 상하로 비틀릴 때 차체의 균형을 유지시켜 주는 동시에 트랙이 지면에 잘 접지되도록 하는 장치는?

1트랙 프레임(track frame)

2평형 스프링(equalizer)

3리코일 스프링(recoil spring)

4폰툰(pontoon)

문제 79

백호(back hoe)를 자력으로 평지를 주행할 때 주의사항에 관한 설명으로 옳지 않은 것은?

1버킷과 암을 오므리고 난 후 붐을 수직으로 세워서 주행한다.

2중속으로 주행하되 버킷이 지면 위의 장애물과 충돌하지 않도록 지면에서 어느 정도 떨어지게 유지한다.

3험로를 주행할 때는 저속 주행하면서 장애물에 유의해야 한다.

4주행 중 트랙에 이물질이 낄 경우 붐을 차량과 직교시켜 버킷을 지면에 댄 후차량 한쪽을 들어 올린 상태에서 트랙을 회전시켜 이물질을 제거한다.

문제 80

파워 셔블(power shovel)에서 선회기구의 구성장치가 아닌 것은?

1선회 모터

2새들 블록

3스윙 피니언

4링 기어

문제 1

다음 프레스 가공 중에서 전단작업의 종류가 아닌 것은?

1슬리팅(slitting)

2컬링(curling)

3블랭킹(blanking)

4트리밍(trimming)

문제 2

경사면 위를 연속적으로 원활하게 흘러 나가는 모양이며, 연한 재질의 공작물을 고속절삭 할 때 생기는 칩의 형태는?

1균열형

2열단형

3유동형

4전단형

문제 3

숫돌축 수직형 평면연삭기의 연삭방법이 아닌 것은?

1측면연삭

2양면연삭

3테이블 왕복식

4테이블 회전식

문제 4

배럴가공의 장점으로 틀린 것은?

1연삭의 효과

2스케일 제거

3도금의 효과

4매끈한 가공면을 얻음

문제 5

절단부를 불활성 가스로 둘러싸고 텅스텐 전극과 모재 사이에 아크를 발생시켜 절단하는 방법은?

1금속 아크 절단

2TIG 절단

3탄소 아크 절단

4산소 아크 절단

문제 6

주물결함의 종류를 설명한 내용 중 틀린 것은?

1기공(blow hole) : 용융금속이 주형내부에서 응고 수축할 때 일어나는 현상으로 용탕이 부족하여 속이 빈 공동부가 생기는 것

2콜드 셧(cold shut): 주물표면 상형 또는 수직한 표면에 나타나는 불규칙한 선

3버클(buckle): 주물표면에 불규칙하게 나타나는 오목부 파손부분

4용탕침투: 주물표면에 주물사가 스며들어가는 현상

문제 7

치공구 설계시 고려해야 할 사항과 거리가 먼 것은?

1공정도를 기준하여 설계하여야 한다.

2가공물의 절삭량을 고려하여야 한다.

3가공물에서 나오는 칩의 처리문제를 고려하여야 한다.

4손으로 조작하는 치공구는 충분한 강도를 가지면서 무겁게 설계하여야 한다.

문제 8

다음 중 인성을 부여하기 위해서 실시하는 열처리는?

1풀림

2불림

3뜨임

4담금질

문제 9

측정기 중 게이지블록 측정면의 밀착상태, 즉 평면도 검사기구로 적합한 것은?

1정반

2자분탐상법

3옵티컬 플랫

4다이얼 게이지

문제 10

선반에서 지름이 12.4mm인 연강봉을 절삭할 때, 절삭속도를 16m/min으로 한다면 주축의 회전수는 약 몇 rpm인가?

16.8

2357

3411

4457

문제 11

압연 시 압하율을 크게 하는 것과 관계 없는 것은?

1지름이 큰 롤을 사용한다.

2압연재를 측면에서 밀어준다.

3압연재의 온도를 높인다.

4롤의 회전속도를 높인다.

문제 12

방전가공에 관한 설명으로 틀린 것은?

1전극 재료는 구리나 흑연 등을 사용한다.

2가공물의 경도와 관계없이 가공이 가능하다.

3가공 부분에 변질 층이 남지 않아 가공면이 매우 깨끗하다.

4전극과 가공물 사이에 전기를 통전시켜, 방전현상의 열에너지를 이용하여 가공한다.

문제 13

주물사의 시험법이 아닌 것은?

1내화도 시험

2전도도 시험

3입도 시험

4통기도 시험

문제 14

가공물에 중심을 잡거나, 정반 위에서 가공물을 이동시켜 평행선을 그을 때 또는 평행면의 검사용 등으로 사용되는 공구는?

1V블록

2펀치

3스크레이퍼

4서피스 게이지

문제 15

단조작업에서 해머의 무게가 100N이고 해머의 효율이 80%이며, 중력가속도가 9.8m/s²이고, 단조 에너지가 200J일 때, 해머의 타격속도는 약 몇 m/s인가?

120

215

310

문제 16

평면이나 원통면을 정밀하게 다듬질 하는 공구는?

1정

2쇠톱

3펀치

4스크레이퍼

문제 17

구성인선의 방지대책으로 틀린 것은?

1절삭 깊이를 크게 한다.

2절삭 속도를 빠르게 한다.

3공구 윗면 경사각을 크게 한다.

4윤활성이 좋은 절삭제를 사용한다.

문제 18

1방전가공

2전해가공

3전해연마

4초음파 가공

문제 19

다음 중 일반적인 용접의 특징으로 틀린 것은?

1보수와 수리가 용이하다.

2기밀, 수밀, 유밀 등 이음효율이 높다.

3소음이 적어 실내에서 작업이 가능하다.

4재질의 변형이나 잔류응력이 발생하지 않는다.

문제 20

버니어 캘리퍼스의 눈금 읽기에서 어미자 1눈금의 간격이 1mm이고, 어미자 눈금 19mm를 아들자로 20등분할 때 아들자가 읽을 수 있는 최소 측정값은?

10.02mm

20.03mm

30.04mm

40.05mm

문제 21

그림과 같은 하중이 작용하고 잇는 단순보의 굽힘모멘트 선도(B.M.D)의 모양은?

문제 22

같은 크기의 전단력이 작용하는 원형단면의 보에서 지름을 4배로 하면 그 단면의 최대전단응력은 어떻게 되는가?

11/2로 감소한다.

21/4로 감소한다.

31/8로 감소한다.

41/16로 감소한다.

문제 23

길이 L, 단면적 A인 균일 수직 단면 봉이 자중에 의해 전신장량 δ가 발생하였다. 이 때 탄성계수 E는 얼마인가? (단, 단위체적당 중량은 γ이다.)

문제 24

매분 400 회전하면서 200kW의 동력을 전달할 수 있는 길이 1m인 원형 축의 최소 지름은 약 몇 mm 이상이여야 하는가? (단, 허용전단응력은 25MPa이다.)

178.2

286.4

399.1

4107.8

문제 25

바깥지름 300mm, 두께 5mm인 주철제 수도관 단면의 단면 2차 모멘트는 몇 cm⁴인가?

15.04×10³

210.6×10³

315.9×10³

421.2×10³

문제 26

장주에서 길이와 재질이 같고 단면적이 같은 다음 기둥들 중에서 가장 작은 좌굴하중을 받는 기둥은?

1일단고정, 타단자유

2양단회전

3일단회전, 타단고정

4양단고정

문제 27

축 방향에 하중이 작용할 때 최대 수직 응력이 발생하는 단면의 방향 θ에 대한 설명으로 옳은 것은? (단, θ는 축 방향과 수직인 단면과의 각이다.)

1θ=45°의 단면에 생긴다.

2θ=90°의 단면에 생긴다.

3θ=30°의 단면에 생긴다.

4θ=0°의 단면에 생긴다.

문제 28

바깥지름 40cm, 안지름 20cm의 짧은 주철제 원통에 300kN의 압축하중이 작용했을 때, 발생하는 압축 응력은 몇 MPa인가?

11.18

22.18

33.18

44.18

문제 29

응력-변형률 선도에서 후크(Hooke)의 법칙이 성립되는 지점은?

1비례한도

2항복점

3극한강도

4파괴강도

문제 30

194.5

2126

3189

4220

문제 31

수직응력 σ_x=-20MPa, σ_y=30MPa, 전단응력 τ_xy=10MPa이 작용하는 평면응력 상태에서 주응력(σ₁)의 크기는?

126.9MPa

230MPa

3-21.9MPa

431.9MPa

문제 32

지름 d, 길이 L인 원형 단면봉에 비틀림모멘트 T가 작용할 때 비틀림각(rad)을 나타내는 식은? (단, 봉의 전단 탄성계수는 G이다.)

문제 33

코일 스프링이 500N의 힘을 작용시켰더니 길이가 1.5cm 줄었다. 이 때 스프링에 저장된 탄성 변형에너지 몇 Nㆍm인가?

11.88

23.75

37.50

415.0

문제 34

110

220

340

480

문제 35

152.3

254.3

356.3

458.3

문제 36

그림과 같은 길이 l의 외팔보의 중앙 l/2의 점에 P의 집중하중이 작용할 때 처짐각(θ_max)은 얼마인가? (단, EI는 강성계수이다.)

문제 37

인장응력이 발생하고 있는 부재의 탄성계수 E를 구하는 식은? (단, A는 단면적, δ는 신장량, P는 하중, L은 부재의 처음 길이이다.)

문제 38

그림과 같이 2개의 강선(wire) AC 및 BC에 2000N의 물체를 매달았을 때 강선 AC가 받는 힘은 약 몇 N인가? (단, A와 B에서의 각도는 각가 40°, 60°이다.)

1984

21015

31484

41555

문제 39

그림과 같은 삼각형의 분포하중을 받는 단순보에서 A점의 반력 R_A는?

문제 40

그림과 같이 균일 분포 하중을 받는 단순보의 중앙점에서의 굽힘모멘트가 “0”이 되기 위해서는 몇 N의 힘으로 밀어 올려야 하는가?

1500

2750

31000

41500

문제 41

소결합금으로 된 공구강은?

1초경합금

2스프링강

3탄소공구강

4기계구조용강

문제 42

주철에서 탄소강과 같이 강인성이 우수한 조직을 만들 수 있는 흑연 모양은?

1편상흑연

2괴상흑연

3구상흑연

4공정상흑연

문제 43

열간 가공과 냉간 가공을 구별하는 온도는?

1표정 온도

2공석 온도

3공정 온도

4재결정 온도

문제 44

플라스틱 재료의 일반적인 성질을 설명 한 것 중 틀린 것은?

1열에 약하다.

2성형성이 좋다.

3표면경도가 높다.

4대부분 전기 절연성이 좋다.

문제 45

담금질한 강재의 잔류 오스테나이트를 제거하며, 치수변화 등을 방지하는 목적으로 0℃ 이하에서 열처리하는 방법은?

1저온뜨임

2심냉처리

3마템퍼링

4용체화처리

문제 46

공구 재료가 갖추어야 할 일반적 성질 중 틀린 것은?

1인성이 클 것

2취성이 클 것

3고온경도가 클 것

4내마열성이 클 것

문제 47

알루미늄의 성질로 틀린 것은?

1비중이 약 7.8이다.

2면심입방격자 구조이다.

3용융점은 약 660℃이다.

4대기 중에서 내식성이 좋다.

문제 48

다음 중 발전기, 전동기, 변압기 등의 철심 재료에 가장 적합한 특수강은?

1규소강

2베어링강

3스프링강

4고속도로공구강

문제 49

구리합금 중 최고의 강도를 가진 석출 경화성 합금으로 내열성, 내식성이 우수하여 베어링 및 고급 스프링 재료로 이용되는 청동은?

1납청동

2인청동

3베릴륨 청동

4알루미늄 청동

문제 50

담금질 조직 중에 냉각속도가 가장 빠를 때 나타나는 조직은?

1소르바이트

2마텐자이트

3오스테나이트

4트루스타이트

문제 51

주로 회전운동을 왕복운동으로 변환시키는 데 사용하는 기계요소로서 내연기관의 밸브 개폐기구 등에 사용되는 것은?

1마찰차(friction wheel)

2클러치(clutch)

3기어(gear)

4캠(cam)

문제 52

볼 베어링에서 수명에 대한 설명으로 옳은 것은?

1베어링에 작용하는 하중의 3승에 비례한다.

2베어링에 작용하는 하중의 3승에 반비례한다.

3베어링에 작용하는 하중의 10/3승에 비례한다.

4베어링에 작용하는 하중의 10/3승에 반비례한다.

문제 53

전달동력 2.4kW, 회전수 1800rpm을 전달하는 축의 지름은 약 몇 mm 이상으로 해야 하는가? (단, 축의 허용전단응력은 20MPa이다.)

120

212

315

417

문제 54

10.54

21.09

31.51

41.96

문제 55

원형 봉에 비틀림 모멘트를 가할 때 비틀림 변형이 생기는데, 이 때 나타나는 탄성을 이용한 스프링은?

1토션 바

2벌류트 스프링

3와이어 스프링

4비틀림 코일스프링

문제 56

17.8

26.8

35.6

45.0

문제 57

묻힘 키(sunk key)에 생기는 전단응력을 τ, 압축응력을 σ_c라고 할 때,

이면 키 폭 b와 높이 h의 관계식으로 옳은 것은? (단, 키 홈의 높이는 키 높이의 1/2이다.)

1b = h

4b = 2h

문제 58

1M14

2M16

3M18

4M20

문제 59

기어의 피치원 지름이 무한대로 회전운동을 직선운동으로 바꿀 때 사용하는 기어는?

1베벨 기어

2헬리컬 기어

3래크와 피니언

4윔 기어

문제 60

용접이음의 단점에 속하지 않는 것은?

1내부 결함이 생기고 쉽고 정확한 검사가 어렵다.

2용접공의 기능에 따라 용접부의 강도가 좌우된다.

3다른 이음작업과 비교하여 작업 공정이 많은 편이다.

4잔류응력이 발생하기 쉬워서 이를 제거하는 작업이 필요하다.

문제 61

축압기(accumulator)의 주 용도는?

1작동 후의 폐유를 재생시키는 장치

2유압유를 저장하여 유압펌프에 계속 공급

3유체의 누설 또는 외부로부터의 이물질 침입 방지

4유압 에너지의 축적 및 유압회로에서의 맥동, 서지 압력의 흡수

문제 62

140

260

380

4100

문제 63

유압관로에서 필요에 라 유체의 일부 또는 전부를 분기시키는 관로는?

1통기관로

2드레인 관로

3바이패스관로

4통로

문제 64

릴리프 밸브가 정상상태에서 밸브의 포핏이 이동하여 배출구로부터 기름이 탱크로 돌아올 때의 압력은?

1설정 압력

2전량 아벽

3서지 압력

4크랭킹 압력

문제 65

용량이 같은 단단 펌프 2개를 1개의 본체 내에 직렬로 연결시킨 것으로 고압으로 대출력이 요구되는 곳에 주로 사용되는 베인 펌프는?

12단 베인 펌프

22중 베인 펌프

32단 복합 펌프

4피스톤 펌프

문제 66

기기의 통로나 관로에서부터 탱크나 매니폴트 등에 돌아오는 액체 또는 액체가 돌아오는 현상을 무엇이라 하는가?

1leakage

2drain

3free flow

4displacement

문제 67

기호 요소 중에서 실선이 나타내는 용도가 아닌 것은?

1주관로

2전기 신호선

3드레인 관로

4밸브 사이의 관로

문제 68

다음 중 압력의 단위로 옳은 것은?

1Pa

2kg/m³

3J/s

4kgf/cm³

문제 69

그림과 같은 유압기호가 의미하는 조작 방식은?

1인력

2플런저

3페달

4누름 버튼

문제 70

기름의 압축률이 6.8×10^-5/cm²/kgf일 때 압력을 0에서 300kgf/cm²까지 압축하면 체적은 약 몇 %가 감소하는가?

12.04%

20.023%

32.27%

40.0204%

문제 71

아스팔트 믹싱 플랜트가 일밙거으로 하는 일이 아닌 것은?

1아스팔트 가열

2골재건조

3골재쇄석

4아스팔트 혼합

문제 72

기중기(crane)의 규격 표시 방법은?

1최대 적재 중량(t)으로 나타낸다.

2최대 기중 능력(kW)으로 나타낸다.

3시간당 기중 능력(t/h)으로 나타낸다.

4들어 올림 능력(t)과 그 때의 작업반경(m)으로 나타낸다.

문제 73

불도저가 견인력이 20kN이고, 6m/s로 주행할 경우 견인동력은 약 몇 kW인가?

1120

260

390

430

문제 74

비자항식의 작업선 또는 토운선의 예항, 이동에 사용하기 위해서 작업선을 끌어 이동하는데 사용하는 부속선은?

1바지(barge)

2터그 보트(tug boat)

3푸셔(pusher)

4준설선(dredger)

문제 75

1침전법

2살균법

3경수 연화법

4폭기법

문제 76

비행장이나 도로의 신설 등과 같은 대규모 정지 작업에도 적합하며, 볼(bowl)의 평적용량으로 그 규격을 표시하는 운반기계는?

1파일 드라이버

2백 호

3스크레이퍼

4드래그 라인

문제 77

전압식 롤러(roller) 중 함수량이 적은 토사를 얕은 두께로 다질 때, 특히 아스팔트 포장의 초기전압에 적합한 것은?

1머캐덤(macadam) 롤러

2탠덤(tandem) 롤러

3탬핑(tamping) 롤러

4타이어(tire) 롤러

문제 78

1트랙 프레임(track frame)

2평형 스프링(equalizer)

3리코일 스프링(recoil spring)

4폰툰(pontoon)

문제 79

백호(back hoe)를 자력으로 평지를 주행할 때 주의사항에 관한 설명으로 옳지 않은 것은?

1버킷과 암을 오므리고 난 후 붐을 수직으로 세워서 주행한다.

2중속으로 주행하되 버킷이 지면 위의 장애물과 충돌하지 않도록 지면에서 어느 정도 떨어지게 유지한다.

3험로를 주행할 때는 저속 주행하면서 장애물에 유의해야 한다.

4주행 중 트랙에 이물질이 낄 경우 붐을 차량과 직교시켜 버킷을 지면에 댄 후차량 한쪽을 들어 올린 상태에서 트랙을 회전시켜 이물질을 제거한다.

문제 80

파워 셔블(power shovel)에서 선회기구의 구성장치가 아닌 것은?

1선회 모터

2새들 블록

3스윙 피니언

4링 기어
