문제 1
브라운 샤아프형 분할대의 인덱스 크랭크를 1회전시키면 주축은 몇 회전하는가?
124 회전
240 회전
32/25 회전
41/40 회전
문제 2
화재는 A급, B급, C급, D급 으로 구분한다. 이 중 가연성 액체(알코올, 석유, 등유류)의 화재는 어느 급인가?
1A급
2B급
3C급
4D급
문제 3
기계제작에 이용되는 금속의 성질이 아닌 것은?
1융해성
2절연성
3접합성
4절삭성
문제 4
GC 60 K m V 1호 12″× 3/4″× 1″ 인 연삭 숫돌을 사용한 연삭기의 회전수가 1700 rpm 이라면 숫돌의 원주 속도는 몇 m/min 인가?
1약 135 m/min
2약 1628 m/min
3약 102 m/min
4약 1725 m/min
문제 5
기어를 연삭하기 위하여 숫돌을 기어 모양으로 만드는 작업은?
1로우딩(loading)
2터닝(turning)
3트루잉(truing)
4글레이징(glazing)
문제 6
전기스위치를 취급할 때 틀린 것은?
1정전시에는 반드시 끈다.
2스위치가 습한 곳에 설비되지 않도록 한다.
3기계운전시 작업자에게 연락후 시동한다.
4스위치를 뺄때는 부하를 크게한다.
문제 7
세이퍼 작업에서 램(바이트)의 1분간 왕복횟수를 n, 절삭속도를 v(m/min)라면, 행정의 길이 L(mm)를 나타내는 식으로 옳은 것은? (단, 절삭행정의 시간과 바이트 1왕복의 시간의 비를 K라고 하며, n의 단위는 stroke/min이다.)
1L=1000Kv/n
2L=1000Kn/v
3L=n/1000Kv
4L=v/1000Kn
문제 8
선반(Lathe)의 베드(bed)에 관한 설명으로 틀린 것은?
1미끄럼 면의 단면 모양은 원형과 구형이 있다.
2주로 40-60%의 강철 파쇠를 넣어 만든 강인 주철로 제작한다.
3미끄럼면은 기계가공 또는 스크레이핑(scraping)을 한다.
4내마멸성을 높이기 위하여 표면경화 처리를 하고 연삭가공을 한다.
문제 9
1눈금의 길이를 2 mm로 하고, 1눈금이 각도 5"를 나타내는 기포관의 곡률반경은?
17.26m
272.6m
38.23m
482.5m
문제 10
연삭에서 조정숫돌 바퀴의 지름 (mm)을 d, 회전수(rpm)를 n, 연삭숫돌 바퀴에 대한 조정숫돌 바퀴의 경사각(도)를 α라고하면 1분 간의 이송속도 V(m/min)를 구하는 식은?
1V= (πdn sinα) / 1000
2V= (dn sinα) / 1000π
3V= (πdn) / 1000
4V= (dn) / 1000π
문제 11
밀링커터를 교환할 때 주의사항이다. 옳은것은?
1그냥 교환한다.
2밑에 목재를 깔고 교환한다.
3밑에 걸레를 깔고 교환한다.
4밑에 종이를 깔고 교환한다.
문제 12
줄의 크기 표시는?
1탱을 포함한 전체 길이
2탱을 제외한 전체 길이
3테이퍼 부의 길이
4테이퍼 부를 제외한 전체 길이
문제 13
선반 작업에서 발생하는 재해가 아닌 것은?
1가공물 등의 회전부에 휘감겨 들어 가는 것
2측정기에 의한 것
3칩에 의한 것
4가공물과 절삭 공구와의 사이에 휘감기는 것
문제 14
블록게이지로 103개조를 사용하여 26.895를 가장 잘 조합한 것은?
12.005+1.89+23
22.005+1.39+23.5
31.005+1.39+24.5
41.005+1.89+24
문제 15
리밍( reaming ) 작업시 가장 옳은 방법은?
1드릴 작업과 같은 속도로 한다.
2드릴 작업보다 고속에서 작업하고 이송(feed)을 작게 한다.
3드릴 작업보다 저속에서 작업하고 이송을 크게 한다.
4드릴 작업보다 이송만 작게하고 같은 속도로 작업한다.
문제 16
원판안에 전자석을 설치하고 이것에 직류전류를 보내면 척은 자화되어 일감을 그 표면에 흡착시키는 선반용 척은?
1연동척
2콜릿척
3압축공기척
4마그네틱척
문제 17
칩을 밀어내는 압축력의 축적으로 이런 형태의 칩이 생기고, 유동형 칩이 생기는 것과 같이 연한 재료를, 작은 윗면 경사각으로 깎을 때 자주 생기며, 다듬질면은 그다지 좋지 않은 칩의 형태는?
1균열형 칩
2전단형 칩
3열단형 칩
4연속형 칩
문제 18
W, Ti, Ta 등의 경질합금 탄화물 분말을 Co 또는 Ni을 결합제로 소결하여 제조한 것은?
1탄소 공구강
2스텔라이트
3초경 합금
4시효경화 합금
문제 19
선반 바이트의 설치 방법으로 옳지 않은 것은?
1바이트의 돌출거리는 작업에 지장이 없는한 될 수 있는대로 짧게 한다.
2바이트의 자루는 수평으로 고정한다.
3심(shim)은 될 수 있는대로 바이트 자루면 전체에 닿게 한다.
4바이트 위에는 심(shim)을 넣지 않으며, 바이트 자루에 흠이 나도록 한다.
문제 20
상향밀링 작업의 단점에 해당되는 것은?
1기계에 무리를 준다.
2날의 마멸이 심하다.
3가공된 면위에 칩이 쌓인다.
4백래시 제거 장치가 필요하다.
문제 21
선반에서 가로 이송대에 8mm 의 리드로서 100등분 눈금의 핸들이 달려 있을 때, 지름 34 mm 의 둥근막대를 30 mm 로 절삭하려면 핸들의 눈금을 몇 눈금 돌리면 될까?
120
225
330
434
문제 22
방전가공에서 전극재료로 사용되지 않는 것은?
1흑연
2연강
3은 - 텅스텐
4구리 - 텅스텐
문제 23
절삭제로서 요구되는 성질 중 맞지 않는 것은?
1냉각, 윤활 작용이 크고 공구수명을 길게 하고 절삭면을 좋게 할 것
2방청 작용으로 절삭면을 보호할 것
3마찰 부분에 발생하는 열을 흡수, 제거하고 값이 저렴할 것
4인화점이 낮고 오랜시간 사용할 수 있을 것
문제 24
선삭에서 공구의 끝과 일감의 마찰을 방지하기 위한 각으로 필요이상으로 크게 하지 않는 각은?
1절삭날각
2경사각
3날끝각
4여유각
문제 25
드릴 작업시 주의할 점이다. 틀린 것은?
1작업복을 입고 작업한다.
2작은 일감은 손으로 붙잡고 작업한다.
3일감은 정확히 고정한다.
4장갑을 사용하지 말아야 한다.
문제 26
구성 인선의 방지책이 아닌 것은?
1절삭깊이를 작게 할 것
2공구의 윗면 경사각을 크게 할 것
3공구 인선을 예리하게 할 것
4절삭속도를 작게 할 것
문제 27
구멍 , 축 일 때, 최대 죔새는?
10.025
20.034
30.050
40.059
문제 28
밀링작업에서 하향밀링(내려깍기) 작업에 관한 설명으로 옳지 않은 것은?
1백래시 제거장치가 필요하다.
2커터의 마모가 적다.
3커터의 절삭 방향과 이송방향이 같다.
4일감의 고정이 불안정하다.
문제 29
호빙 머신의 이송에 대한 설명 중 맞는 것은?
1테이블 1회전 할 동안의 호브의 회전수
2호빙 머시인의 효율
3기어 소재의 1회전에 대하여 호브의 피드
4호브 1회전에 대하여 기어의 전진 잇수
문제 30
액체 호우닝에서 표면을 두드려 압축함으로써 재료의 피로 한도를 높이는 것은?
1저온응력 완화법
2피닝효과
3기계적응력 완화법
4치수효과
문제 31
기계나 구조물에서는 반복하중을 받는 횟수가 아주 많을 때에는 극한강도보다 훨씬 작은 값으로 파괴되는 수가 있는데, 이것은 재료에 ( )현상이 생기기 때문이다. ( )에 들어갈 적합한 용어는?
1반복
2크리프
3피로
4극한파괴
문제 32
모듈 m=3, 잇수 Z=30인 표준 스퍼기어의 바깥지름 Do는 몇mm인가?
190
294
396
498
문제 33
1.5톤의 하중을 들어 올리는 나사잭의 직경은 약 몇 mm인가? (단, 허용인장응력은 9kgf/mm2 이다.)
114
218
322
426
문제 34
항온 열처리에서 항온 변태 곡선을 TTT 곡선 또는 S곡선등으로 나타낸다. 다음 중 이 항온변태 곡선에 관계되는 것으로 잘못된 것은?
1온도
2시간
3변태
4압력
문제 35
유니버설 조인트에서 전동할수 있는 2축의 교차 각도의 허용범위는?
145°이내
230°이내
315°이내
45°이내
문제 36
축을 설계할 때의 필요조건 중 고려하지 않아도 되는 것은?
1부식
2휨량
3진동
4계절
문제 37
기어 전동에 있어서 이의 간섭이 일어나는 원인이 아닌 것은?
1잇수가 적을때
2압력각이 작을때
3유효높이가 높을때
4잇수비가 아주 작을때
문제 38
배관용 주철관의 호칭은 다음 중에서 어떤 것으로 나타내는가?
1관의 내경
2관의 외경
3관의 유효경
4관의 이음경
문제 39
뜨임 시효경화성이 있고 내식성, 내열성, 내피로성등이 좋으므로 베어링이나 고급 스프링등에 사용되는 청동은?
1베릴륨 청동(Be-bronze)
2콜손 합금(colson alloy)
3아암즈 청동(Arms bronze)
4에버듀어(evardur)
문제 40
Ni36%, Cr12%의 Fe-Ni-Cr계 합금으로 상온에서 탄성계수 변화가 대단히 적어 시계 스프링 및 정밀 계측기 부품에 사용되는 특수강은?
1퍼멀로이(Permalloy)
2초인바(Super Invar)
3엘린바(Elinvar)
4플래티나이트(Platinite)
문제 41
다음 중 가장 큰 힘을 전달할 수 있는 키이는?
1새들키이
2성크키이
3평키이
4둥근키이
문제 42
레이디얼 보올 베어링 #6306의 안지름(mm)은 얼마인가?
124mm
226mm
330mm
436mm
문제 43
모양, 자세, 위치의 정밀도 기호 표시 중 위치 정밀도에 관한 기호 표시가 아닌 것은?
1동축도 :
2대칭도 :
3위치도 :
4직각도 :
문제 44
다음 금속재료 기호 중 탄소강 단조품의 KS 기호는?
1SF
2FC
3SC
4HBsC
문제 45

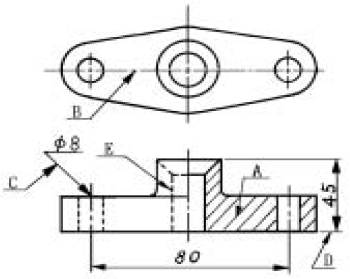

보기 도면의 A∼D 선의 용도에 의한 명칭 중 틀린 것은?
1A : 해칭선
2B : 중심선
3C : 치수선
4D : 치수보조선
문제 46
단면도에서 아암, 리브, 핸들 등은 다음 중 어느 단면을 사용하는 것이 좋은가?
1계단 단면
2회전 단면
3부분 단면
4전단면
문제 47
보기와 같이 도면에 가는 실선이 교차하는 대각선 부분은 무엇을 의미하는가?
1평면이라는 뜻
2수기 가공하라는 뜻
3가공에서 제외하라는 뜻
4대각선의 홈이 파여 있다는 뜻
문제 48
보기 입체도의 3각법 투상도로 가장 적합한 것은?
1
2
3
4
문제 49
보기와 같은 정투상도(제3각법)에 의한 정면도와 평면도에 적합한 우측면도는?
1
2
3
4
문제 50
보기 표면의 결 도시기호에서 X 는 무엇을 나타내는가?
1가공방법의 약호
2가공모양의 기호
3표면거칠기의 상한치
4a 에 대한 기준길이
문제 51
구멍의 치수 , 축의 치수 이라면 무슨 끼워 맞춤인가?
1헐거운 끼워 맞춤
2중간 끼워 맞춤
3억지 끼워 맞춤
4가열 끼워 맞춤
문제 52
도면에서 2종류 이상의 선이 같은 장소에 겹치게 될 경우에 다음 선 중에서 순위가 가장 낮은 것은?
1중심선
2무게 중심선
3치수 보조선
4절단선
문제 53
다음은 베어링의 호칭번호를 나타낸 것이다. 베어링 안지름이 60 ㎜ 인 것은 어느 것인가?
1608 C2 P6
26312 ZNR
37206 CDBP5
4NA4916V
문제 54
보기와 같은 정투상 제3각법에 의한 정면도와 우측면도에 적합한 평면도은?
1
2
3
4
문제 55
15 마력은 약 몇 kW 인가?
111
221
331
451
문제 56
시퀀스의 동작원리로부터 회로구성까지를 한장의 도면에 표시하여 이해에 적합하도록 그린 도면은?
1전개접속도
2배치도
3블록선도
4타임차트
문제 57
기전력이 미지인 전지가 있다. 이 전지의 기전력을 가장 정확하게 측정하려면 어떤 계기가 필요한가?
1회로시험기
2교류전압계
3직류전압계
4직류전위차계
문제 58
교류회로에서 가장 기본이 되는 선로정수가 아닌 것은?
1저항
2인덕턴스
3정전용량
4어드미턴스
문제 59
전기기기의 외함을 접지시키는 목적은?
1인축에 대한 감전의 위험방지
2과전압에 대한 기기의 보호
3누전의 방지
4과부하에 의한 전동기의 소손방지
문제 60
100Ω의 전구 5개를 병렬로 접속할 때 합성저항은 몇 Ω인가?
110
220
330
440
