문제 1
발진기에 대한 설명 중 옳지 않은 것은?
1직류를 공급하여 교류를 얻어내는 회로를 말한다.
2발진기를 처음 동작시키기 위해서는 최소한 한주기의 교류를 입력시켜야 한다.
3Barkhausen의 자려발진 조건을 만족시켜야 한다.
4선택도 Q가 큰 동조회로를 사용할수록 주파수 안정도가 양호하다.
문제 2
하틀레이(Hartley) 발진기에서 궤환(feedback) 요소는?
1저항
2용량
3코일
4진공관
문제 3
다음 회로는 어떤 목적에 이용될 수 있는가?
1클램핑(Clamping)
2클리핑(Clipping)
3정류기(Rectifier)
4변조(Modulation)
문제 4
소스 폴로어(Source follower)증폭기는 부궤한 증폭기의 일종이다. 전압증폭도 Av는 약 얼마인가?
10
20.5
31
4부하저항에 비례한다.
문제 5
어떤 B급 푸시-풀 증폭기의 효율이 0.7이고 직류 입력전력이 16[W]이면, 교류 출력 전력은?
110.3[W]
210.7[W]
311.0[W]
411.2[W]
문제 6
트랜지스터의 고주파 특성으로서 α차단주파수 fα는 무엇으로 결정되는가?
1컬렉터에 걸어주는 전압에 비례한다.
2베이스폭과 컬렉터 용량에 각각 반비례한다.
3베이스폭의 자승에 반비례하고, 확산계수에 비례한다.
4이미터에 걸어주는 전압에 비례하고, 컬렉터 용량에 반비례한다.
문제 7
트랜지스터의 전류증폭률인 α와 β사이의 관계로서 옳은 것은? (단, α : 베이스 접지 전류 증폭률 β : 이미터 접지 전류 증폭률)
1
2
3
4
문제 8
궤환이 걸리지 않을 때의 증폭회로의 전압이득을 A, 궤환률을 β라 할 때 발진 조건은?
1Aβ ＜ 1
2A = -β
3Aβ = 1
4A = β
문제 9
다음 회로는 무슨 정류회로인가?
1양파 정류회로
2반파 배압정류회로
3전파 배압정류회로
4브리지 정류회로
문제 10
슬루 레이트(slew rate)의 단위는?
1V/㎲
2㎲/V
3㎲/A
4A/㎲
문제 11
부궤환(負歸還)시 입력이 2[V] 일 때 출력이 10[V]라고 하면 무궤환(無歸還) 시는 입력이 0.2[V]로 동일 출력을 얻는다고 한다. 이 때의 궤환률 β는?
10.08
20.18
31.2
41.8
문제 12
잡음이 많은 전송로(Channel)를 통한 신호 전송에 가장 유리한 펄스 변조 방식은?
1펄스 폭 변조(PWM)
2펄스 부호 변조(PCM)
3펄스 진폭 변조(PAM)
4펄스 위치 변조(PPM)
문제 13
그림의 달링톤(Darlington) 접속 회로에서의 전류 증폭률 은?(단, Q1, Q2의 전류 증폭률은 각 각 A1, A2 이다.)
1Ai=A1+A2
2Ai=A1 Χ A2
3
4Ai=(A1·A2)2
문제 14
연산증폭기의 응용 회로에 속하지 않는 것은?
1배율기(multiplier)
2가산기(adder)
3변환기(converter)
4적분기(integrator)
문제 15
반송파 전력이 40[㎾]일 때 변조율이 80[%]로 진폭 변조 하였다. 이 때 하측파 전력은?
13.2[㎾]
26.4[㎾]
312.8[㎾]
452.8[㎾]
문제 16
연산증폭기(OP-Amp)의 특성 중 옳지 않은 것은?
1전압귀환 증폭기이다.
2낮은 전압이득을 갖는다.
3낮은 출력 임피던스를 갖는다.
4높은 입력 임피던스를 갖는다.
문제 17
그림과 같은 회로의 출력 전압은?
1
2
3
4
문제 18
증폭기의 구성 중 C급 증폭기의 장점으로 옳은 것은?
1잡음의 감소
2효율의 증대
3회로 구성이 간단하다.
4출력 파형의 일그러짐 감소
문제 19
다중 회선을 구성할 때 시분할 방식으로 하려면 어떠한 변조 방식이 적절한가?
1AM 변조
2FM 변조
3PM 변조
4펄스 변조
문제 20
그림에서 A는 연산증폭기이다. V1=2V, V2=3V 일 때, Vo는?
1-17.5V
2-1.6V
3-11.25V
4-7.2V
문제 21
철심이 든 환상 솔레노이드에서 2000AT의 기자력에 의하여 철심내에 4×10-5Wb의 자속이 통할 때 이 철심의 자기저항은 몇 AT/Wb 인가?
12×2107
23×3107
34×4107
45×5107
문제 22
안 반지름이 a[m]이고, 바깥 반지름이 b[m]이며, 길이 ℓ[m]인 진공 동축케이블의 자기인덕턴스를 나타내는 식은? (단, 내측 원통 도체의 비투자율은 μr이라 한다.)
1
2
3
4
문제 23
Faraday 관에서 전속선수가 5Q 개 이면 Faraday관의 수는 몇 개인가?
15Q
2Q/5
35/Q
4Q/ε
문제 24
유전률 ε,투자율 μ인 매질내에서 전자파의 전파속도는?
1
2
3
4
문제 25
자계내에서 도선에 전류를 흘려 보낼 때, 도선을 자계에 대해 60도의 각으로 놓았을 때 작용하는 힘은 30도의 각으로 놓았을 때 작용하는 힘의 몇 배인가?
12
2√2
3√3
44
문제 26
비유전률 εs에 대한 설명으로 옳은 것은?
1진공의 비유전률은 0 이고, 공기의 비유전률은 1 이다.
2εs 는 항상 1 보다 작은 값이다.
3εs 는 절연물의 종류에 따라 다르다.
4εs 의 단위는 C/m 이다.
문제 27
ε1 ＞ ε2 인 두 유전체의 경계면에 전계가 수직으로 입사할 때 단위면적당 경계면에 작용하는 힘은?
1힘 이 ε2에서 ε1으로 작용한다.
2힘 이 ε2에서 ε1으로 작용한다.
3힘 이 ε2에서 ε1으로 작용한다.
4힘 이 ε2에서 ε1으로 작용한다.
문제 28
면전하 밀도가 σ[C /m2]인 대전 도체가 진공 중에 놓여 있을 때, 도체 표면에 작용하는 정전응력 F[N/m2]은?
1σ 에 비례한다.
2σ2 에 비례한다.
3σ 에 반비례한다.
4σ2 에 반비례한다.
문제 29
자기인덕턴스 0.1H에 전류가 2A 흐를 때 축적되는 자기 에너지는 몇 J인가?
10.1
20.2
30.4
40.6
문제 30
한변의 길이가 10cm 인 정삼각형의 3 꼭지점 A, B, C 에 각각 2×10-6 C, -2×10-6 C, 2×10-6 C 이 있을 때 꼭지점 C 의 점전하에 작용하는 힘의 크기는 몇 N 인가?
11.8
23.6
35.4
47.2
문제 31
자기 인덕턴스 L1 , L2 상호 인덕턴스 M 인 결합 회로의 결합계수가 1 이면 다음 중 옳은 것은? (단, L1 L2 는 두개 코일의 자기 인덕턴스임.)
1L1L2＜M2
2
3L1L2=M
4
문제 32
전송선 회로의 특성 임피던스는? (단, 직렬 임피던스: Z, 병렬 어드미턴스: Y 라 한다.)
1Z/Y
2√Z/Y
3Y/Z
4√Y/Z
문제 33
R-C 직렬 회로에 직류 전압을 가할 때 시정수(τ)를 표시 하는 것은?
1C/R
2CR
31/CR
4R/C
문제 34
교류전압 100[V], 전류 20[A]로서 1.6[kW]의 전력을 소비하는 회로의 리액턴스는 몇 [Ω]인가?
13
24
35
410
문제 35
sinωt 의 라플라스 변환은?
1S/S2+ω2
2S/S2-ω2
3ω/S2+ω2
4ω/S2-ω2
문제 36
옴(ohm)의 법칙에서 전압은?
1전류에 비례한다.
2전류에 반비례한다.
3전류의 제곱에 비례한다.
4전류와 무관하다.
문제 37
정 K형 필터에 있어서 임피던스 Z1 Z2 는 어떻게 나타내는 가?(단, K는 공칭 임피던스라 한다.)
1
2
3Z1Z2=K2
4
문제 38
4단자망에서, 각 파라미터들을 설명한 것으로 옳은 것은?
14단자망에서, 임피던스 파라미터는 단자 전류 I1 과 I2 를 단자 전압 V1 과 V2 로 나타내는 파라미터이다.
24단자망에서, 어드미턴스 파라미터는 단자 전압 V1 과 V2 를 단자 전류 I1 과 I2 로 나타내는 파라미터이다.
34단자망에서, 전송(ABCD) 파라미터는 단자 전압 V1 과 V2 를 단자 전류 I1 과 I2 로 나타내는 파라미터이다.
44단자망에서, 하이브리드 H 파라미터는 입력 전압과출력 전류를 입력 전류와 출력 전압으로 나타낸다.
문제 39
㎙ =1+j[Ω]인 회로에 복소수로 10[V]인 전압을 가했을때 전류의 순시치는 몇 [A]인가?(단, 각 주파수는 ω이다.)
1
2
3
4
문제 40
저항 3Ω과 리액턴스 4Ω을 병렬로 연결한 회로에서의 역률은?
14/5
23/5
33/7
43/4
문제 41
패리티 비트의 오류 검출은 몇 개 비트까지 가능한가?
11개
22개
33개
4검출 불가
문제 42
가상 메모리(virtual memory)에 대한 설명 중 옳지 않는 것은?
1컴퓨터시스템의 처리속도를 개선하기 위한 방법이다.
2컴퓨터의 기억용량을 확장하기 위한 것이 목적이다.
3관리 방식은 Paging 과 segmentation 기법이 있다.
4주로 하드웨어 보다는 소프트웨어로 실현된다.
문제 43
명령(Instruction)의 구성 요소가 아닌 것은?
1Operation code
2Format
3Operand
4Comma
문제 44
스택 주소를 갖고 있는 어드레스 방식은?
10-주소방식
21-주소방식
32-주소방식
43-주소방식
문제 45
데이터를 마이크로프로세서를 거치지 않고 주변 장치가 직접 메모리에 전송하는 방식을 무엇이라고 하는가?
1DMA
2ALU
3MPU
4MDR
문제 46
1024×8비트 ROM의 경우 최소한 몇 개의 Address line이 필요한가?
18
29
310
411
문제 47
컴퓨터의 직렬 입 Χ출력 인터페이스가 아닌 것은?
1USART
2ACIA
3SIO
4PPI
문제 48
일부분의 비트 또는 문자를 지울 때 사용하는 연산은?
1Move
2AND
3OR
4Complement
문제 49
전가산기(full adder)의 구조를 올바르게 설명한 것은?
11개의 반가산기와 1개의 OR 회로로 구성
21개의 반가산기와 1개의 AND 회로로 구성
32개의 반가산기와 1개의 OR 회로로 구성
42개의 반가산기와 1개의 AND 회로로 구성
문제 50
다음 회로에서 A=1001, B=0111이 입력되어 있을 때 그 출력은?
10111
21110
31001
40001
문제 51
주소 선(addresss line)이 13개, 데이터 선(data line)이 8개인 ROM의 기억용량은 몇 바이트인가?
1128
2256
34096
48192
문제 52
컴퓨터의 모든 행위를 감시하고, 통제하는 일련의 거대한 소프트웨어의 집합체는?
1Assembler
2Compiler
3Monitor
4Operation system
문제 53
마이크로프로세서, 메모리, 주변 인터페이스 상호간에 필요한 정보를 교신하는데 쓰이는 공동의 전송선로는?
1bus
2buffer
3multiplexer
4decoder
문제 54
서브루틴을 호출할 때 복귀 주소(Return address)를 기억하는데 주로 사용되는 것은?
1스택
2상태 레지스터
3프로그램 카운터
4프로그램 상태 레지스터
문제 55
다음 세가지 연산자가 혼합되어 나오는 식에서 연산 순서는?
1①→②→③
2③→②→①
3②→①→③
4③→①→②
문제 56
어떤 명령이 실행되기 위해 가장 우선적으로 수행 되어야 하는 마이크로 동작은?
1PC → MBR
2PC+1 → PC
3MBR → IR
4PC → MAR
문제 57
순서도(flowchart) 작성시 특징에 속하지 않는 것은?
1프로그램의 수정은 쉽지만 새로 추가하기 어렵다.
2각 종류의 문서를 기록적으로 보관하기 쉽다.
3처리의 순서와 흐름을 쉽게 파악하여 착오 검색을 용이 하게 한다.
4프로그램의 코딩이 쉽다.
문제 58
MOS내에 전하로 기억시킨 내용을 자외선을 쬐여 그 내용을 지울 수 있고 다시 다른 내용을 기록할 수 있는 장치는?
1DRAM
2SRAM
3PROM
4EPROM
문제 59
전자계산기 코드 중 에러를 검출하여 교정까지 할 수 있는 것은?
1액세스 3코드
2아스키 코드
3해밍 코드
4그레이 코드
문제 60
연산장치에서 피가수를 기억하고 연산 후에는 결과를 일시적으로 기억하는 레지스터를 무엇이라 하는가?
1accumulator
2storage register
3index register
4instruction counter
문제 61
최대 눈금 300[V]인 0.2급 전압계로 전압을 측정하였더니 지시가 100[V]였다. 상대오차는?
10.2[%]
20.4[%]
30.6[%]
40.8[%]
문제 62
60 Hz의 전압을 오실로스코프로 측정 할 때 주기는 약 얼마인가?
160[sec]
21[sec]
316.6[msec]
460[msec]
문제 63
왜곡율을 측정하는 방법을 열거한 것 중 옳은 것은?
1기본파와 고주파 전압의 적
2기본파와 고주파 전압의 비
3기본파와 고주파 전류의 적
4기본파와 고주파 전류의 비
문제 64
오실로스코프(oscilloscope)로 측정할 수 없는 것은?
1전압 측정
2변조도 측정
3임피던스 측정
4시간간격, pulse의 입상 시간(rise time) 측정
문제 65
왜율을 표시한 식으로 옳은 것은? (단, Ef 는 기본파 전압, Eh 는 고조파 전압이다.)
1
2
3
4
문제 66
임피던스 Z1∼Z4로 구성된 교류 브리지에서 평형 조건이 되는 것은?
1
2
3
4
문제 67
다음 회로는 휘스톤 브리지이다. X는?
1
2
3
4
문제 68
헤테로다인 주파수계에 단일 비트(single beat)법 보다 2중 비트(double beat)법이 좋은 이유는?
1구조가 간단하므로
2취급이 용이하므로
3고정용 발진기를 사용하므로
4제로 비트 식별이 용이하므로
문제 69
다음 그림은 오실로스코프로 위상을 측정하는 그림이다. 출력 파형이 그림과 같은 리셔쥬 도형일 때 위상 측정식으 로 옳은 것은?
1
2
3
4
문제 70
가동 철편형 계기에서 주파수의 영향을 보상하기 위하여 직렬 저항에 병렬로 삽입된 콘덴서의 크기는 다음 중 어느 것이 적당한가?
1C=R/L
2C=L/R
3C=R/L2
4C=L/R2
문제 71
단상 교류 전력을 측정하기 위한 방법이 아닌 것은?
13전력계법
23전류계법
33전압계법
4단상전력계법
문제 72
신호의 에너지와 전압을 주파수의 함수로 정보를 제공하는 실시간 분석기는?
1스펙트럼 분석기
2스위프 신호발생기
3고조파 왜율 분석기
4디지털 스토리지 스코프
문제 73
단상 교류 전력을 측정하기 위한 방법이 아닌 것은?
13 전류계법
23 전압계법
3단상 전력계법
43 전력계법
문제 74
스위프 발진기로서 조정할 수 없는 것은?
1고주파 회로의 주파수 특성
2중간 주파 회로의 주파수 특성
3TV 수상기의 종합 선택도 특성
4편향 회로의 직선성 조정
문제 75
직류 전류계의 지시 회로가 그림과 같을 때 A2의 내부 저항 값은?
14Ω
23Ω
32Ω
41Ω
문제 76

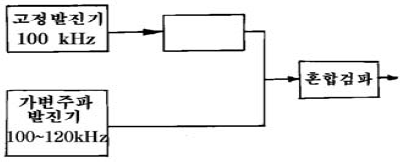

비트(beat) 발진기의 계통도에서 고정 발진기의 주파수를 100kHz로 선정한다면 빈칸의 회로는?
1저주파 발진기
2신호 감쇠기
3저역 여파기
4고역 여파기
문제 77
계측기에서 1개의 회전 축에 2개의 가동 코일을 교차로 장치하여 구동 토크와 제어 토크가 상반되도록 한 제어 장치를 무슨 제어라 하는가?
1중력 제어
2스프링 제어
3전자 제어
4와전류 제어
문제 78
가동코일형 계기의 특징이 아닌 것은?
1동작 원리상으로는 직류 전용 계기이다.
2구동 토크가 크며, 감도 정확도가 높다.
3직류에 대해서 균등눈금이 안된다.
4온도변화 및 외부자장의 영향으로 인한 오차가 작다.
문제 79
가장 높은 주파수까지 사용할 수 있는 계기는?
1흡수형 주파수계
2헤테로다인 주파수계
3레헤르선 주파수계
4동축형 주파수계
문제 80
흡수형 주파수계에서 공진주파수 fo를 나타낸 식으로 옳은 것은? (단, L은 코일의 인덕턴스, C는 조정용 가변 용량임.)
1
2
3
4
