문제 1
다음 중 피어스 수정발진회로의 발진주파수 변동 요인으로 가장 적합하지 않은 것은?
1부하의 변동
2주위 온도의 변화
3발진회로의 차폐
4전원 전압의 변동
문제 2
다음 그림에서 트랜지스터의 작용으로 가장 적합한 것은?
1증폭용
2발진용
3전압검출용
4온도보상용
문제 3
증폭기의 동작점에 의한 분류는 어떠한 조건으로 결정하는 것이 가장 적합한가?
1유통각
2출력전압 크기
3입력신호의 위상
4입력신호의 진폭
문제 4
전원회로에서 전압안정계수란? (단, VL=직류출력전압, VS=신호원전압, T=주위온도, IL=부하전류이다.)
1
2
3
4
문제 5
그림과 같은 연산증폭기에서 V1=1[V], V2=2[V], V3=3[V]일 때, 출력 전압 Vo은 몇 [V]인가?
120
260
3-120
4-180
문제 6
트랜지스터의 정특성에서 VCE=5[V]일 때, IB를 200[μA]에서 300[μA]까지 변화시켜 VBE가 0.2[V]에서 0.5[V]로 변화되었다면 이 트랜지스터의 hie는?
1300[Ω]
2600[Ω]
33[kΩ]
46[kΩ]
문제 7
진폭 변조(AM)에서 반송파 진폭이 20[V]이다. 30[V]의 진폭을 가지는 신호파를 인가한 경우 변조도는?
10.66
250
310
41.5
문제 8
멀티바이브레이터의 단안정, 무안정, 쌍안정의 결정은?
1결합 회로의 구성에 따라 결정된다.
2전원 전압의 크기에 따라 결정된다.
3전원 전류의 크기에 따라 결정된다.
4바이어스 전압의 크기에 따라 결정된다.
문제 9
궤환 증폭기에서 무궤환시의 전압 이득이 50이고, 저역 3[dB] 차단주파수가 20[Hz]일 때, 궤환시 전압 이득이 40이면 궤환시 저역 3[dB] 차단주파수는 몇 [Hz]인가?
18[Hz]
216[Hz]
320[Hz]
425[Hz]
문제 10
다음 중 트랜지스터 증폭기 설계 시 동작점(Q점) 결정에 가장 영향이 적은 것은?
1왜곡
2주파수 특성
3최대정격
4입력신호의 크기
문제 11
LC 발진기에서 일어나기 쉬운 이상 현상이 아닌 것은?
1간헐(Blocking) 발진
2인입 현상
3자왜(磁歪) 현상
4기생 진동
문제 12
위상변조(PM)를 등가의 주파수변조(FM)로 대치하기 위하여 사용하는 것은?
1Pre-Emphasis
2De-Emphasis
3평형변조기(Balanced Modulator)
4전치보상기(Pre-Distorter)
문제 13
다음 중 직렬 전압 부궤환 회로의 특징으로 적합하지 않은 것은?
1전압 이득이 감소
2주파수 대역폭의 증가
3비직선 일그러짐의 감소
4입력 및 출력 임피던스의 증가
문제 14
이상적인 연산증폭기의 파라미터 값이 0인 것은?
1입력 임피던스
2출력 임피던스
3전압 이득
4대역폭
문제 15
다음 그림은 반전연산증폭회로이다. V1=3[V], V2=4[V]일 때 VO는 몇 [V]인가?
112.5
215.5
3-12.5
4-15.5
문제 16
트랜지스터에서 전류증폭률이 불균일하므로, 안정된 출력전압을 얻기 위한 가장 적합한 방법은?
1이미터 회로에 다이오드를 연결한다.
2서미스터를 베이스와 이미터에 넣는다.
3트랜지스터에서 증폭된 것을 한번 더 증폭한다.
4이미터 단자와 접지사이에 저항을 삽입한다.
문제 17
다음과 같은 정류기는 어느 점에 교류 입력을 연결하여야 하는가?
1A - C 점
2A - D 점
3B - C점
4B - D 점
문제 18
다음 중 부궤환 증폭기의 특징에 대한 설명으로 적합하지 않은 것은?
1이득이 감소한다.
2잡음이 감소한다.
3주파수 대역폭이 증가한다.
4입ㆍ출력 임피던스 값의 변화가 없다.
문제 19
다음의 접합형 FET 회로에서 드레인 전류 ID=4[mA]일 때 드레인-소스 전압 VDS는 몇 [V]인가?
11[V]
22[V]
33[V]
44[V]
문제 20
다음 회로에 그림과 같은 입력 파형을 인가했을 때 출력 파형은?
1삼각파
2정현파
3임펄스파
4스텝파
문제 21
벡터 A, B의 값이 A = i+2j+3k, B = -i+2j+k 일 때 AㆍB의 크기는?
12
24
36
48
문제 22
유전율 ε0인 진공 내를 전자파가 전파할 때 진공중의 투자율은 약 몇 [H/m]인가?
19.56×10-7
212.56×10-7
315.56×10-7
418.56×10-7
문제 23
동심구에서 내부도체의 반지름이 a, 절연체의 반지름이 b, 외부도체의 반지름이 c일 때, 내부도체에만 전하 Q를 주었을 때 내부도체의 전위는? (단, 절연체의 유전율은 ε0이다.)
1
2
3
4
문제 24
권수 500회의 코일 내를 통하는 자속이 그림과 같이 변화하고 있다. 의 시간 내에 코일의 단자간에 생기는 유기기전력은 몇 [V]인가?
10
20.7
31.4
42.8
문제 25
지름 10[cm]인 원형코일 중심에서의 자계가 1000[A/m]이다. 원형코일이 100회 감겨있을 때 전류는 몇 [A]인가?
11[A]
22[A]
33[A]
45[A]
문제 26
그림과 같이 공극의 면적이 100[cm2]인 전자석의 자속밀도가 0.5[Wb/m2]인 철편을 흡입하는 힘은 약 몇 [N]인가?
11000
22000
33000
44000
문제 27
접지 도체구와 점전하간에 작용하는 힘은?
1항상 반발력이다.
2조건적 반발력이다.
3항상 흡입력이다.
4조건적 흡입력이다.
문제 28
정전계에서 전기력선의 성질을 설명한 것 중 잘못된 것은?
1한 점에서 전기력선의 방향은 그 점의 전계방향과 같다.
2전계가 0이 아닌 곳에서 전기력선은 도체표면에 수직이다.
3전기력선은 전위가 낮은 점에서 높은 점으로 향한다.
4전기력선의 밀도는 그 점에서의 전계의 크기와 같다.
문제 29
공기 중 두 점전하 사이에 작용하는 힘이 10[N]이었다. 두 전하 사이에 유전체를 넣었더니 힘이 2[N]으로 되었다면 유전체의 비유전율은?
12.5
25
310
415
문제 30
물질의 자화현상은?
1전자의 이동
2전자의 공전
3분자의 운동
4전자의 자전
문제 31
(10+j5)/(2+j4)를 계산한 결과 값은?
12-j1.5
22+j1.5
35+j1.0
45-j1.0
문제 32
다음 중 파고율(crest factor)을 나타낸 것은?
1최대값/평균값
2실효값/평균값
3실효값/최대값
4최대값/실효값
문제 33
그림과 같은 회로가 정저항 회로가 되기 위한 C값은 몇 [μF]인가? (단, R=2[kΩ], L=4[H]이다.)
10.1
20.2
31
42
문제 34
그림과 같은 회로에서 I1과 I2의 위상차는? (단, R1=R2=X1=X2=1[Ω]이다.)
10°
245°
390°
4105°
문제 35
자기 인덕턴스 L1, L2가 각각 4[mH], 9[mH]인 두 코일이 이상결합(理想結合)되었다면 상호 인덕턴스 M은?
16[mH]
26.5[mH]
39[mH]
436[mH]
문제 36
공진 회로에 있어서 선택도 Q를 표시하는 옳은 식은? (단, RLC 직렬 공진 회로임)
1
2
3
4
문제 37
100[μF]의 콘덴서에 200[V], 60[Hz]의 교류전압을 가할 때의 무효전력은 몇 [Var]인가?
160π[var]
2120π[var]
3240π[var]
4480π[var]
문제 38
하이브리드 H 파라미터와 임피던스 및 어드미턴스 파라미터와의 관계로서 옳지 않은 것은?
1
2
3
4
문제 39
이상적인 직류 전압원에 대한 설명 중 옳은 것은?
1이 소자는 선형 V-i 특성을 갖는 시변 소자이다.
2이 소자는 비선형 V-i 특성을 갖는 시변 소자이다.
3이 소자는 선형 V-i 특성을 갖는 시불변 소자이다.
4이 소자는 비선형 V-i 특성을 갖는 시불변 소자이다.
문제 40
f(t) = cos ωt를 라플라스 변환하면?
1
2
3
4
문제 41
컴퓨터 내부의 클록 펄스는 초당 반복하는 펄스의 수로 표시된다. MHz는 펄스가 초당 몇 회 반복되는가?
1104
2105
3106
4107
문제 42
캐시 메모리(Cache Memory)의 설명으로 옳은 것은?
1CPU의 속도와 기억장치의 속도차를 늘이기 위한 기억장치이다.
2캐시의 성능을 나타내는 척도를 적중률(hit ratio)이라 한다.
3주로 DRAM으로 구성되어 있다.
4CPU와 보조기억장치의 정보교환을 위해 데이터를 임시 보관한다.
문제 43
다음 코드의 분류 중 그 연결이 옳은 것은?
1자기보수코드 : 8421 코드
2자기보수코드 : 2421 코드
3가중치코드 : 3-초과 코드
4가중치코드 : 그레이 코드
문제 44
C 언어에서 출력함수 printf()의 확장문자에 대한 설명으로 옳은 것은?
1\n - new page - 커서를 다음 페이지 앞으로 이동
2\" - 이중 인용부호 - 이중 인용부호 입력
3\f - form feed - 한 페이지 넘김
4\b - binary - 이진 데이터 출력
문제 45
"명령어 수행을 위해 중앙처리장치가 의미 있는 상태로 변환하도록 하는 동작"이란 내용이 의미하는 것은?
1Micro operation
2Fetch operation
3Execute operation
4Interrupt operation
문제 46
Shift register에 있는 Binary 값 X가 6회 Shift right 된 후 X의 값은?
1X / 6
2X * 6
3X / 64
4X * 64
문제 47
프로그램의 서브루틴 호출과 복귀를 처리할 때 이용되는 것은?
1스택
2큐
3ROM
4누산기
문제 48
0-주소 명령형식에만 해당하는 것은?
1POP
2ADD
3MOVE
4STORE
문제 49
ALU 레지스터와 메모리 사이에서 데이터를 전송하기 위하여 오고가는 길은?
1control bus
2data bus
3address bus
4외부 버스
문제 50
다음 중 폰 노이만(Von Neumann)형 컴퓨터의 특성이 아닌 것은?
1주 기억장치의 구조가 일차원으로 구성되어 있다.
2기본적으로 명령어를 수행하는 것이 순차적이다.
3연산의 의미가 데이터에 있다.
4프로그램 내장 방식이다.
문제 51
마이크로컴퓨터의 구성에서 memory-mapped I/O와 isolated I/O 방식에 대한 설명 중 옳은 것은?
1memory-mapped 입출력에는 입출력 전용 명령어가 필요없다.
2isolated 입출력은 버스 연결이 쉽다.
3memory-mapped 입출력은 주기억 공간을 최대로 활용할 수 있다.
4isolated 입출력은 프로그래밍에서 기억장치 관련 명령어들을 입출력장치 제어에도 사용이 가능하다.
문제 52
10진수 854.5를 16진수로 옳게 표현한 것은?
1356.8
235B.8
3356.5
435B.5
문제 53
일반적인 방법으로 전가산기를 설계했을 경우 포함되지 않는 게이트는?
1EX-OR
2AND
3OR
4NAND
문제 54
자료의 흐름을 중심으로 시스템 전체의 작업처리 내용을 종합적이고, 전체적인 상태로 도시한 순서도는?
1시스템 순서도
2프로그램 순서도
3개략 순서도
4상세 순서도
문제 55
다음 중 주소지정 방법에서 속도(speed)를 고려할 때 가장 빠른 것은?
1Calculated Address
2Immediate Address
3Direct Address
4Indirect Address
문제 56
다음 우선순위 인터럽트(interrupt)에 대한 설명으로 옳은 것은?
1하드웨어 인터럽트
2폴링 인터럽트
3벡터 인터럽트
4내부 인터럽트
문제 57
데이터를 마이크로프로세서를 거치지 않고 주변장치가 직접 메모리에 전송하는 방식은?
1DMA
2ALU
3MPU
4MDR
문제 58
다음 논리 함수를 간소환 한 결과는?
1X
2XY
3X+Y
4Y
문제 59
컴퓨터의 기억장치를 구성할 때 고려해야 할 주요 요소가 아닌 것은?
1접근속도
2채널수
3전력소모량
4기억용량
문제 60
컴퓨터와 오퍼레이터(operator) 사이에 필요한 정보를 주고받을 수 있는 장치는?
1라인 프린터
2연산 장치
3콘솔
4기억 장치
문제 61
그림과 같은 임피던스 브리지(Impedance Bridge)에서 LX의 값은?
1
2
3
4
문제 62
다음은 무엇을 측정하는 블록도인가?
1FM 수신기의 잡음 측정
2FM 수신기의 선택도 측정
3FM 수신기의 감도 측정
4FM 수신기의 영상 신호대 잡음비 측정
문제 63
TV의 영상중간 주파 증폭기의 특성곡선을 측정하기 위하여 필요없는 계측기는?
1Audio Generator
2Marker Generator
3Oscillo Scope
4Sweep Generator
문제 64
디지털 계측기의 장점을 설명한 것 중 가장 옳지 않은 것은?
1정도가 높은 측정이 가능하다.
2측정이 매우 쉽고, 신속히 이루어진다.
3일반적으로 연속량을 측정할 수 있다.
4측정값을 읽을 때 개인적 오차가 발생하지 않는다.
문제 65
전압계와 전류계를 다음과 같이 접속하여 전력을 측정하는 경우 전압계 내부 저항에 의한 전력분 만큼 소비전력이 증가한다. 저항 R에서의 참전력은 어떻게 표시되는가?
1
2
3
4

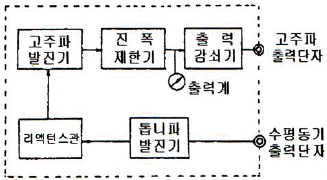

문제 66
다음은 측정용 발진기 구성도이다. 옳은 것은?
1비트 발진기
2소인 발진기
3음차 발진기
4CR 발진기
문제 67
다음과 같은 브리지 회로가 평형이 되었다면 어느 식이 성립되는가?
1AB = CD
2ABCD = 1
3AC = BD
4AD = BC
문제 68
전압 정재파 비가 3일 때 반사 계수는?
10.25
20.5
31.0
41.5
문제 69
헤테로다인 주파수계에서 Single beat 법보다 Double beat 법이 좋은 이유는?
1구조가 간단하다.
2취급이 용이하다.
3측정 범위가 넓다.
4오차가 적다.
문제 70
열전대형 계기를 설명한 것 옳지 않은 것은?
1과전류에 매우 강하다.
2재료에는 구리-콘스탄탄 등이 있다.
3열기전력은 전류의 제곱에 비례하므로 제곱눈금이다.
4열선의 임피던스가 낮고, 주파수에 대한 오차가 적다.
문제 71
오실로스코프에서 위상차를 측정한 결과 그림과 같은 리서쥬 도형이 나타났다. 다음 관계식 중 옳은 것은?
1
2
3
4
문제 72
오실로스코프로 전압을 측정한 결과 진폭이 5cm[p-p]의 크기로 나타났다. 이 전압의 실효값은? (단, 오실로스코프의 수직편향감도는 1[mm/V]이다.)
1약 17.7[V]
2약 19.5[V]
3약 25[V]
4약 50[V]
문제 73
다음 중 잡음지수 F는? (단, Si : 입력신호, Ni : 입력잡음, So : 출력신호, No : 출력잡음)
1
2
3
4
문제 74
측정 오차를 줄이는 방법으로 옳지 않은 것은?
1전원은 일정 값으로 유지한다.
2기기 및 회로의 임피던스를 정합시킨다.
3측정은 여러 번 반복하여 평균치를 구한다.
4측정기 다이얼 조작은 불규칙하게 여러 방향으로 한다.
문제 75
다음 중 가장 높은 주파수를 측정할 수 있는 것은?
1딥 미터
2진동편형 주파수계
3흡수형 주파수계
4동축형 주파수계
문제 76
X-Y 플로터에 대한 설명으로 옳지 않은 것은?
1아날로그 입력을 기록한다.
2도안을 그리는데 널리 사용된다.
3종이는 롤러에 의해서 앞으로 이동한다.
4펜은 펄스에 의해 구동되는 스텝모터에 의해 수평으로 이동한다.
문제 77
다음 중 전해액이나 접지 저항을 측정할 때 교류를 사용하는 이유로 옳은 것은?
1습기를 제거하기 위하여
2전극 내부의 분극 작용을 방지하기 위하여
3전극 표면의 분극 작용을 방지하기 위하여
4접지 저항보다 작은 저항 값을 지시하는 것을 방지하기 위하여
문제 78
최대눈금 250[V]인 0.5급 전압계로 전압을 측정하였더니 지시가 100[V]이었다고 한다. 상대오차는?
11[%]
21.25[%]
32[%]
42.25[%]
문제 79
다음 기록계 중 편위법을 이용한 기록계는?
1X-Y 기록계
2타점식 기록계
3작동식 기록계
4자동평형식 기록계
문제 80
오실로스코프로 측정 불가능한 것은?
1전압 측정
2위상 측정
3주파수 측정
4coil의 Q 측정
