문제 1
소신호 증폭기의 설명으로 옳은 것은?
1부하선의 작은 부분만을 사용한다.
2항상 mV 범위의 출력신호를 갖는다.
3각 입력 주기에 포화가 일어난다.
4항상 공통 이미터 증폭기이다.
문제 2
PCM 회로에서 빈칸 A의 회로는?
1부호화 회로
2비교기 회로
3증폭 회로
4필터 회로
문제 3
회로의 전달 특성은? (단, Q1과 Q2 트랜지스터는 스위치용이다.)
1
2
3
4
문제 4
FET 증폭기의 고주파 응답을 결정하는 것은?
1바이패스 커패시터
2트랜지스터의 내부 커패시터
3전압이득
4전류이득
문제 5
교류를 직류전원으로 변환할 때 사용되지 않는 부품은?
1변압기
2정류다이오드
3제너다이오드
4트라이액
문제 6
전압 증폭도가 100인 증폭기의 전압이득은 몇 dB인가?
110
220
330
440
문제 7
증폭도 A가 매우 큰 증폭기에 귀환율 β의 부귀환을 가한 경우 전압이득은?
1Aβ
21/β
31/βA
4A/1+A
문제 8
부귀환 증폭기에서 Aβ≫1의 경우 증폭기 이득의 안정성이 향상되는 이유는?
1증폭기 이득 A가 크기 때문이다.
2귀환계수 β가 작기 때문이다.
3증폭기의 부하 저항이 만큼 감소되기 때문이다.
4증폭기의 이득이 귀환회로의 β에 의해서 결정되기 때문이다.
문제 9
다이오드의 전하축적 효과가 없을 때 옳은 것은?
1순방향 전류값이 적다.
2순방향 전류값이 크다.
3역방향 회복시간이 무한대이다.
4역방향 회복시간이 “0”이다.
문제 10
그림의 입출력 특성을 가지는 회로는?
1반파정류회로
2전파정류회로
3연산증폭기
4클리핑 회로
문제 11
연산증폭기 회로에 그림 ⒜를 입력할 때 그림⒝와 같은 출력이 나타나는 현상은?
1슬루 레이트(slew rate)
2입력 바이어스 전류
3DC 오프세트(offset) 전압
4유한한 전압이득
문제 12
맥동률에 관한 설명으로 올바른 것은?
1교류를 직류로 바꾸는 과정이다.
2맥동률( )은 로 구할 수 있다.
3정류된 직류 출력에 교류성분이 얼마나 포함되어 있는지의 정도를 나타낸다.
4교류를 직류로 만들 때 직류가 되지 않고 남아있는 교류 성분으로 모양이 파도 모양처럼 나타난다.
문제 13
펄스부호변조(PCM)에 대한 설명 중 틀린 것은?
1점유 주파수 대역이 넓다.
2PCM 고유의 잡음이 발생한다.
3전송 방해가 많은 통신로에서도 전송 품질이 좋은 통신이 가능하다.
4원신호 펄스 재생은 진폭 변동이나 파형 찌그러짐에 영향을 받는다.
문제 14
펄스 회로의 출력이 Vo=1-e-0.1t일 때 시정수 몇 초인가?
120초
210초
31초
40.1초
문제 15
회로에서 Ei=1V일 때 전류 IL은 몇 mA 인가?
10.1
20.4
3-0.5
4-0.6
문제 16
교차 일그러짐(crossover distortion) 현상은 어느 증폭기에서 발생하는가?
1A급 증폭기
2AB급 증폭기
3B급 증폭기
4C급 증폭기
문제 17
컬렉터 접지 증폭회로에 대한 설명으로 틀린것은?
1이미터 플로어라고도 한다.
2전압 이득은 1보다 약간 작다.
3입력전압과 출력전압의 위상은 역상이다.
4입력 임피던스는 높고, 출력 임피던스는 매우 낮다.
문제 18
FM신호의 검파회로에서 별도의 진폭제한회로가 필요 없는 회로는?
1제곱 검파회로
2복동조 주파수 변별 회로
3포스터 실리(Forster-Seeley) 주파수 변별 회로
4비검파기(ratio detector)
문제 19
회로에서 컬렉터 전류 IC를 구하면? (단, β=100이고, VBE=0.7V이다.)
139 mA
225 mA
346 mA
432 mA
문제 20
연산증폭기의 스위칭 특성에 가장 크게 영향을 주는 것은?
1입출력 임피던스
2슬루 레이트
3출력 오프셋 전압
4동위상제거비(CMRR)
문제 21
점전하 +Q(C)와 무한평면도체에 대한 영상전하는?
1+Q(C)보다 대단히 크다.
2-Q(C)보다 대단히 적다.
3+Q(C)와 같다.
4-Q(C)와 같다.
문제 22
평행도선에 같은 크기의 왕복 전류가 흐를 때 두도선 사이에 작용하는 힘과 관계를 옳게 나타낸것은?
1유전율에 비례한다.
2투자율에 비례한다.
3두 전류의 곱에 비례한다.
4간격의 제곱에 반비례한다.
문제 23
원천이 없는 손실 유전체(일반 매질)에서의 맥스웰 전자 페이저 벡터 방정식 중 잘못 표현된 것은? (단, HS는 자계, ES는 전계이다.)
1▽ × HS = (σ+jwε)ES
2▽ · ES = 0
3▽ · HS = 0
4▽ × ES = jwμHS
문제 24
구(球)의 전하가 5×10-6C일 때, 구 중심에서 3m 떨어진 구 외부 한 점의 전위(V)는? (단, εs=1이다.)
110×103
215×103
320×103
425×103
문제 25
유전체내의 전속밀도를 정하는 원천은?
1진전하만이다.
2분극전하만이다.
3유전체와 유전율이다.
4진전하와 분극전하이다.
문제 26
전위 V가 x만의 함수이며, x=0에서 V=100V, Ex=100V/m일 때 전위(V)를 나타내는 식은?
1-100x + 100
2100x + 100
3100x - 100
4-100x - 100
문제 27
자기회로의 자기저항이 일정할 때 코일의 권수를 1/2로 줄이면 자기인덕턴스는 어떻게 되는가?
1 로 줄어든다.
21/2로 줄어든다.
31/4로 줄어든다.
41/8로 줄어든다.
문제 28
정전용량이 C인 콘덴서에서 극판사이의 비유전율이 2인 유전체를 제거하고 공기로 채운 경우 그 때의 용량을 C0라고 하면, C와 C0의 관계는?
1C=2C0
2C=4C0
3C=C0/4
4C=C0/2
문제 29
B=0.2ax-0.3ay+0.5azWb/m2인 자계 내에서 ax방향으로 106m/s인 속도로 운동하고 있는 한개의 전자가 있다. 이때 어떤 전계가 작용하면 전자에 작용하는 전체 힘이 영(zero)이 되는가?
1(5ay+3az)×105
2(3ay+5az)×105
3(5az+3az)×105
4(5ax+3az)×105
문제 30
무한장 솔레노이드에 전류가 흐를 때 발생되는 자계에 관한 설명 중 옳은 것은?
1내부 자계의 세기는 0이다.
2내부 자계는 평등 자장이다.
3외부 자계는 누설자속이 있다.
4외부와 내부 자계의 세기는 같다.
문제 31
무한히 긴 전송 회로의 반사계수는?
10
20.2
30.3
41
문제 32
RLC 병렬회로에서 공진주파수 이 될 때 전체 어드미턴스(Y)의 크기와 회로 전체 전류(I)는 각각 어떻게 되는가? (단, 코일의 내부저항은 무시한다.)
1Y = 최소, I = 최소
2Y = 최소, I = 최대
3Y = 최대, I = 최소
4Y = 최대, I = 최대
문제 33
4단자 회로망에서 1차 단자 입력 개방 역방향 전달 임피던스를 나타내는 Z 파라미터의 표현으로 옳은 것은?
1Z11
2Z12
3Z21
4Z22
문제 34
다음 함수에서 최종치 값은 얼마인가?
10
20.5
31
45
문제 35
그림 (B)는 그림 (A)를 노턴의 등가회로로 나타낸 것이다. Is[A]와 Vab[V]를 올바르게 나타낸 것은?
1Is = 1, Vab = 1
2Is = 2, Vab = 2
3Is = 10, Vab = 10
4Is = 5, Vab = 5
문제 36
단위 임펄스 δ(t)의 라플라스 변환은?
11
2S
31/S
40
문제 37
R-L 직렬회로에서 R=20Ω, L=40mH인 경우 이 회로의 시정수는?
11ms
22ms
34ms
48ms
문제 38
그림과 같은 이상 변압기에서 1차 전압 V1=100V일 때, 2차 전압 V2=12V가 되도록 1차 코일 수를 n1=200회로 하였다. 2차 코일의 수 n2는?
110회
212회
320회
424회
문제 39
60Hz, 100V의 교류 전압을 200Ω 전구에 인가할때 소비되는 평균 전력은 몇 W 인가?
15
215
350
460
문제 40
어떤 회로에 전압을 가하니 90° 위상이 앞선 전류가 흘렀을 경우 이 회로의 어떠한 부분 때문인가?
1저항성 부하
2유도성 부하
3용량성 부하
4무유도성 부하
문제 41
컴퓨터의 처리방식 중 데이터 처리요구가 들어오는 즉시 처리하는 방식은?
1Time sharing 처리
2Batch 처리
3Real-time 처리
4Off-line 처리
문제 42
ASCⅡ 코드의 구성으로 옳은 것은?
14개의 존(zone)비트, 3개의 디지트(digit)비트
23개의 존(zone)비트, 4개의 디지트(digit)비트
32개의 존(zone)비트, 5개의 디지트(digit)비트
45개의 존(zone)비트, 5개의 디지트(digit)비트
문제 43
컴퓨터 내부회로를 bus line으로 구성하는 가장 큰 목적은?
1레지스터의 수를 줄이기 위하여
2speed를 향상시키기 위하여
3정확한 전송을 위하여
4내부의 연결수를 줄이기 위하여
문제 44
11001110과 10101000을 AND 연산하면?
111001110
210101011
311101111
410001000
문제 45
컴퓨터 설계 단계에서부터 이미 할당되어 있는 주소는?
1base address
2absolute address
3direct address
4indirect address
문제 46
DMA 동작에서 CPU는 주변장치와 DMA의 상태를 조사하여 만족스러운 상태에 있으면 입･출력 통신선을 통하여 정보를 보내는데 이 정보에 해당되지 않는 것은?
1출력을 위한 데이터가 저장된 메모리 블록의 시작번지
2데이터가 입력될 메모리 블록의 시작번지
3메모리 블록내의 워드의 수
4DMA 전송을 위한 프로그램의 시작번지
문제 47
address line이 16개인 CPU의 직접액세스가 가능한 메모리 공간은 몇 KByte 인가?
116
232
348
464
문제 48
중앙처리장치 내부의 순간순간의 상태(PC, Condition Code, Interrupt Code 및 다른 상태)에 관한 정보를 포함하고 있는 것을 무엇이라 하는가?
1Interrupt
2Machine Check
3PSW
4SVC
문제 49
부호를 고려하지 않은 양의 수에 대한 산술적 시프트를 한 경우에 대한 설명 중 틀린 것은?
1시프트시 새로 들어오는 비트는 0이다.
2왼쪽으로 1번 시프트 하면 2배 한 것과 같다.
3오른쪽으로 1번 시프트 하면 2로 나눈 것과 같다.
4왼쪽으로 시프트시 밀려나는 비트가 1이면 절단현상이 발생한다.
문제 50
디스크 장치로 입·출력할 경우 컴퓨터 내부에서 실질적으로 발생하는 입･출력 단위는?
1논리적 레코드
2물리적 레코드
3아이템
4파일
문제 51
기억 장치가 1024word로 구성되고 word는 16bit로 이루어 질 때 PC, MAR, MBR의 각 비트 수를 순서대로 바르게 나타낸 것은?
116, 10, 10
210, 10, 16
310, 16, 16
416, 16, 10
문제 52
기억기능은 없이 특정 기능을 수행할 수 있도록 게이트를 조합한 논리 회로는?
1순서 논리 회로
2조합 논리 회로
3메모리 논리 회로
4단순 논리 회로
문제 53
스택 구조의 컴퓨터에서 메모리에 아이템을 넣는 마이크로동작은?
1PUSH
2POP
3INFIX
4PREFIX
문제 54
포인터(pointer)에 의하여 연결된 리스트를 무엇이라 하는가?
1Sequence list
2Dense list
3Linked list
4Linear list
문제 55
다음 그림과 같은 파형 AB가 AND gate를 통과했을 때의 출력 파형은?
1
2
3
4
문제 56
프로그램 카운터가 명령의 주소 번지 부분과 더해져서 유효번지가 결정되는 주소 지정 방식은?
1상대 번지 모드(Relative address mode)
2간접 번지 모드(Indirect address mode)
3인덱스드 어드레싱 모드(Indexed addressingmode)
4베이스 레지스터 어드레싱 모드(Base register Addressing mode)
문제 57
자기디스크의 CAV(constant angular velocity:등각속도) 방식에 대한 설명으로 옳지 않은 것은?
1일정한 속도로 회전하는 상태에서도 데이터를 동일한 비율로 액세스할 수 있다.
2트랙의 저장 밀도는 모두 같다.
3회전 구동장치가 간단하다.
4모든 트랙에 저장되는 데이터 비트 수는 같다.
문제 58
명령어의 연산자 코드가 8비트, 오퍼랜드가 10비트 일 때, 이 명령어로 최대 몇 가지 연산을 수행할 수 있는가?
18
218
3256
41024
문제 59
주소(address) 지정방식이 아닌 것은?
1직접 어드레싱(direct addressing)
2즉시 어드레싱(immediate addressing)
3간접 어드레싱(indirect addressing)
4임시 어드레싱(temporary addressing)
문제 60
컴퓨터의 연산기가 수행할 수 있는 연산 중 논리 연산이 아닌 것은?
1AND
2OR
3NOT
4MOVE
문제 61
다음 중 주파수의 성질 중 틀린 것은?
1주파수는 파장과 비례한다.
2빛의 파장에 따라 적외선, 가시광선, 자외선으로 나눌 수 있다.
3가시광선은 눈으로 볼 수 있는 빛의 영역이다.
4보라색 가시광선 영역보다 주파수가 높고 파장이 짧은 영역은 자외선으로 분류된다.
문제 62
다음과 같은 회로에서 출력파형 eo는?
1
2
3
4
문제 63
아날로그형의 회로 시험기나 전압계 등에 이용하는 방법으로 측정량에 따라 지침이 이동되어 지시되는 측정법은?
1영위법
2비교측정
3편위법
4절대측정
문제 64
오실로스코프를 사용하여 교류 전압 파형을 나타낼 때 교류 파형의 진폭은 어떤 값으로 나타내는가?
1실효치
2평균치
3피크치
4절대치
문제 65
다음 중 가장 높은 주파수를 측정할 수 있는 것은?
1딥 미터
2진동편형 주파수계
3흡수형 주파수계
4동축형 주파수계

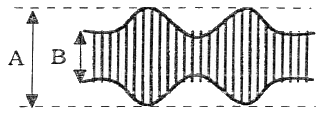

문제 66
오실로스코프 진폭 변조편을 측정하여 다음과 같은 파형을 얻었을 경우, 최대치 (A)는 40mm로 하고 변조도(M)은 80%로 하기 위한 최소치 B의 크기는 약 몇 mm 인가?
11.5
22.3
33.3
44.4
문제 67
디지털 전압계의 기본 원리를 나타낸 그림이다. ㉠에 해당하는 것은?
1A/D 변환기
2LCD
3FND
4감쇄기
문제 68
트랜지스터의 정특성 측정방법으로 틀린 것은?
1이미터 접지의 전류 증폭률은 Vc를 일정하게 유지하면서 측정한다.
2출력 어드미턴스는 Vc를 일정하게 유지하면서 측정한다.
3PNP 또는 NPN 트랜지스터의 타입에 따라 전원의 극성이 다르다.
4입력저항은 Vc를 일정하게 유지하면서 측정한다.
문제 69
저주파 발진기 중 파형 변형이 적고 진폭이 안정되며 주파수 가변이 용이한 것은?
1톱니파 발진기
2윈 브리지 발진기
3레헤르선 발진기
4비트(Beat) 발진기
문제 70
다음 중 소인 신호발진기의 구성부가 아닌 것은?
1리액턴스 관
2진폭 제한기
3톱니파 발진기
4주파수 변별기
문제 71
과도한 전류가 흘렀을 때 발생하는 열로 녹는점이 낮은 몸통이 끊어져 회로가 끊어지는 원리를 이용한 것은?
1퓨즈
2다리미
3전기장판
4전기밥솥
문제 72
다음 그림은 오실로스코프 위상을 측정하는 그림이다. 출력 파형이 그림과 같은 리사주 도형일 때 위상 계산식으로 옳은 것은?
1
2
3
4
문제 73
가동 철편형 계기의 특정으로 틀린 것은?
1대부분 직류 전용 측정 계기로 사용된다.
2구조가 비교적 간단하고, 가격이 저렴하다.
3감도가 높은 것은 제작하기 곤란하고, 오차가 비교적 많다.
4외부 자계의 영향을 받기 쉽다.
문제 74
구형파 전류를 전류력계형 전류계로 측정하였더니 8A를 지시하였다. 이 전류를 가동코일형 계기로 측정하면 약 몇 A 인가? (단, 반파 정류한 것으로 가정한다.)
11
25.6
32
42.8
문제 75
90KΩ 저항의 소비전력이 9W 이하가 되려면 전류는 최대 몇 mA 이하로 제한해야 하는가?
10.1
21
310
4100
문제 76
초단파대에서 사용되는 감쇠기는?
1저항 감쇠기
2기계적 감쇠기
3리액턴스 감쇠기
4L형 감쇠기
문제 77
코일의 인덕턴스를 측정하는데 사용되는 브리지는?
1윈 브리지
2맥스웰 브리지
3휘스톤 브리지
4코올라우시 브리지
문제 78
다음 중 소인 발진기를 사용할 때 주파수 특성을 관측하기 위하여 병행 사용하는 계기는?
1고주파 발진기
2감쇠기
3진공관 전압계
4오실로스코프
문제 79
지시계기의 종류 중 전력계로 이용되는 것은?
1가동코일형
2정전형
3가동철편형
4전류력계형
문제 80
디지털 계측기에 관한 설명 중 틀린 것은?
1정도가 높은 측정이 가능하다.
2측정이 매우 쉽고, 신속히 이루어진다.
3잡음에 덜 민감하며, 측정 정도를 낮출 수 있다.
4측정값을 읽을 때 개인적 오차가 발생하지 않는다.
문제 1
소신호 증폭기의 설명으로 옳은 것은?
1부하선의 작은 부분만을 사용한다.
2항상 mV 범위의 출력신호를 갖는다.
3각 입력 주기에 포화가 일어난다.
4항상 공통 이미터 증폭기이다.
문제 2
PCM 회로에서 빈칸 A의 회로는?
1부호화 회로
2비교기 회로
3증폭 회로
4필터 회로
문제 3
회로의 전달 특성은? (단, Q1과 Q2 트랜지스터는 스위치용이다.)
1
2
3
4
문제 4
FET 증폭기의 고주파 응답을 결정하는 것은?
1바이패스 커패시터
2트랜지스터의 내부 커패시터
3전압이득
4전류이득
문제 5
교류를 직류전원으로 변환할 때 사용되지 않는 부품은?
1변압기
2정류다이오드
3제너다이오드
4트라이액
문제 6
전압 증폭도가 100인 증폭기의 전압이득은 몇 dB인가?
110
220
330
440
문제 7
증폭도 A가 매우 큰 증폭기에 귀환율 β의 부귀환을 가한 경우 전압이득은?
1Aβ
21/β
31/βA
4A/1+A
문제 8
부귀환 증폭기에서 Aβ≫1의 경우 증폭기 이득의 안정성이 향상되는 이유는?
1증폭기 이득 A가 크기 때문이다.
2귀환계수 β가 작기 때문이다.
3증폭기의 부하 저항이 만큼 감소되기 때문이다.
4증폭기의 이득이 귀환회로의 β에 의해서 결정되기 때문이다.
문제 9
다이오드의 전하축적 효과가 없을 때 옳은 것은?
1순방향 전류값이 적다.
2순방향 전류값이 크다.
3역방향 회복시간이 무한대이다.
4역방향 회복시간이 “0”이다.
문제 10
그림의 입출력 특성을 가지는 회로는?
1반파정류회로
2전파정류회로
3연산증폭기
4클리핑 회로
문제 11
연산증폭기 회로에 그림 ⒜를 입력할 때 그림⒝와 같은 출력이 나타나는 현상은?
1슬루 레이트(slew rate)
2입력 바이어스 전류
3DC 오프세트(offset) 전압
4유한한 전압이득
문제 12
맥동률에 관한 설명으로 올바른 것은?
1교류를 직류로 바꾸는 과정이다.
2맥동률( )은 로 구할 수 있다.
3정류된 직류 출력에 교류성분이 얼마나 포함되어 있는지의 정도를 나타낸다.
4교류를 직류로 만들 때 직류가 되지 않고 남아있는 교류 성분으로 모양이 파도 모양처럼 나타난다.
문제 13
펄스부호변조(PCM)에 대한 설명 중 틀린 것은?
1점유 주파수 대역이 넓다.
2PCM 고유의 잡음이 발생한다.
3전송 방해가 많은 통신로에서도 전송 품질이 좋은 통신이 가능하다.
4원신호 펄스 재생은 진폭 변동이나 파형 찌그러짐에 영향을 받는다.
문제 14
펄스 회로의 출력이 Vo=1-e-0.1t일 때 시정수 몇 초인가?
120초
210초
31초
40.1초
문제 15
회로에서 Ei=1V일 때 전류 IL은 몇 mA 인가?
10.1
20.4
3-0.5
4-0.6
문제 16
교차 일그러짐(crossover distortion) 현상은 어느 증폭기에서 발생하는가?
1A급 증폭기
2AB급 증폭기
3B급 증폭기
4C급 증폭기
문제 17
컬렉터 접지 증폭회로에 대한 설명으로 틀린것은?
1이미터 플로어라고도 한다.
2전압 이득은 1보다 약간 작다.
3입력전압과 출력전압의 위상은 역상이다.
4입력 임피던스는 높고, 출력 임피던스는 매우 낮다.
문제 18
FM신호의 검파회로에서 별도의 진폭제한회로가 필요 없는 회로는?
1제곱 검파회로
2복동조 주파수 변별 회로
3포스터 실리(Forster-Seeley) 주파수 변별 회로
4비검파기(ratio detector)
문제 19
회로에서 컬렉터 전류 IC를 구하면? (단, β=100이고, VBE=0.7V이다.)
139 mA
225 mA
346 mA
432 mA
문제 20
연산증폭기의 스위칭 특성에 가장 크게 영향을 주는 것은?
1입출력 임피던스
2슬루 레이트
3출력 오프셋 전압
4동위상제거비(CMRR)
문제 21
점전하 +Q(C)와 무한평면도체에 대한 영상전하는?
1+Q(C)보다 대단히 크다.
2-Q(C)보다 대단히 적다.
3+Q(C)와 같다.
4-Q(C)와 같다.
문제 22
평행도선에 같은 크기의 왕복 전류가 흐를 때 두도선 사이에 작용하는 힘과 관계를 옳게 나타낸것은?
1유전율에 비례한다.
2투자율에 비례한다.
3두 전류의 곱에 비례한다.
4간격의 제곱에 반비례한다.
문제 23
원천이 없는 손실 유전체(일반 매질)에서의 맥스웰 전자 페이저 벡터 방정식 중 잘못 표현된 것은? (단, HS는 자계, ES는 전계이다.)
1▽ × HS = (σ+jwε)ES
2▽ · ES = 0
3▽ · HS = 0
4▽ × ES = jwμHS
문제 24
구(球)의 전하가 5×10-6C일 때, 구 중심에서 3m 떨어진 구 외부 한 점의 전위(V)는? (단, εs=1이다.)
110×103
215×103
320×103
425×103
문제 25
유전체내의 전속밀도를 정하는 원천은?
1진전하만이다.
2분극전하만이다.
3유전체와 유전율이다.
4진전하와 분극전하이다.
문제 26
전위 V가 x만의 함수이며, x=0에서 V=100V, Ex=100V/m일 때 전위(V)를 나타내는 식은?
1-100x + 100
2100x + 100
3100x - 100
4-100x - 100
문제 27
자기회로의 자기저항이 일정할 때 코일의 권수를 1/2로 줄이면 자기인덕턴스는 어떻게 되는가?
1 로 줄어든다.
21/2로 줄어든다.
31/4로 줄어든다.
41/8로 줄어든다.
문제 28
정전용량이 C인 콘덴서에서 극판사이의 비유전율이 2인 유전체를 제거하고 공기로 채운 경우 그 때의 용량을 C0라고 하면, C와 C0의 관계는?
1C=2C0
2C=4C0
3C=C0/4
4C=C0/2
문제 29
B=0.2ax-0.3ay+0.5azWb/m2인 자계 내에서 ax방향으로 106m/s인 속도로 운동하고 있는 한개의 전자가 있다. 이때 어떤 전계가 작용하면 전자에 작용하는 전체 힘이 영(zero)이 되는가?
1(5ay+3az)×105
2(3ay+5az)×105
3(5az+3az)×105
4(5ax+3az)×105
문제 30
무한장 솔레노이드에 전류가 흐를 때 발생되는 자계에 관한 설명 중 옳은 것은?
1내부 자계의 세기는 0이다.
2내부 자계는 평등 자장이다.
3외부 자계는 누설자속이 있다.
4외부와 내부 자계의 세기는 같다.
문제 31
무한히 긴 전송 회로의 반사계수는?
10
20.2
30.3
41
문제 32
RLC 병렬회로에서 공진주파수 이 될 때 전체 어드미턴스(Y)의 크기와 회로 전체 전류(I)는 각각 어떻게 되는가? (단, 코일의 내부저항은 무시한다.)
1Y = 최소, I = 최소
2Y = 최소, I = 최대
3Y = 최대, I = 최소
4Y = 최대, I = 최대
문제 33
4단자 회로망에서 1차 단자 입력 개방 역방향 전달 임피던스를 나타내는 Z 파라미터의 표현으로 옳은 것은?
1Z11
2Z12
3Z21
4Z22
문제 34
다음 함수에서 최종치 값은 얼마인가?
10
20.5
31
45
문제 35
그림 (B)는 그림 (A)를 노턴의 등가회로로 나타낸 것이다. Is[A]와 Vab[V]를 올바르게 나타낸 것은?
1Is = 1, Vab = 1
2Is = 2, Vab = 2
3Is = 10, Vab = 10
4Is = 5, Vab = 5
문제 36
단위 임펄스 δ(t)의 라플라스 변환은?
11
2S
31/S
40
문제 37
R-L 직렬회로에서 R=20Ω, L=40mH인 경우 이 회로의 시정수는?
11ms
22ms
34ms
48ms
문제 38
그림과 같은 이상 변압기에서 1차 전압 V1=100V일 때, 2차 전압 V2=12V가 되도록 1차 코일 수를 n1=200회로 하였다. 2차 코일의 수 n2는?
110회
212회
320회
424회
문제 39
60Hz, 100V의 교류 전압을 200Ω 전구에 인가할때 소비되는 평균 전력은 몇 W 인가?
15
215
350
460
문제 40
어떤 회로에 전압을 가하니 90° 위상이 앞선 전류가 흘렀을 경우 이 회로의 어떠한 부분 때문인가?
1저항성 부하
2유도성 부하
3용량성 부하
4무유도성 부하
문제 41
컴퓨터의 처리방식 중 데이터 처리요구가 들어오는 즉시 처리하는 방식은?
1Time sharing 처리
2Batch 처리
3Real-time 처리
4Off-line 처리
문제 42
ASCⅡ 코드의 구성으로 옳은 것은?
14개의 존(zone)비트, 3개의 디지트(digit)비트
23개의 존(zone)비트, 4개의 디지트(digit)비트
32개의 존(zone)비트, 5개의 디지트(digit)비트
45개의 존(zone)비트, 5개의 디지트(digit)비트
문제 43
컴퓨터 내부회로를 bus line으로 구성하는 가장 큰 목적은?
1레지스터의 수를 줄이기 위하여
2speed를 향상시키기 위하여
3정확한 전송을 위하여
4내부의 연결수를 줄이기 위하여
문제 44
11001110과 10101000을 AND 연산하면?
111001110
210101011
311101111
410001000
문제 45
컴퓨터 설계 단계에서부터 이미 할당되어 있는 주소는?
1base address
2absolute address
3direct address
4indirect address
문제 46
DMA 동작에서 CPU는 주변장치와 DMA의 상태를 조사하여 만족스러운 상태에 있으면 입･출력 통신선을 통하여 정보를 보내는데 이 정보에 해당되지 않는 것은?
1출력을 위한 데이터가 저장된 메모리 블록의 시작번지
2데이터가 입력될 메모리 블록의 시작번지
3메모리 블록내의 워드의 수
4DMA 전송을 위한 프로그램의 시작번지
문제 47
address line이 16개인 CPU의 직접액세스가 가능한 메모리 공간은 몇 KByte 인가?
116
232
348
464
문제 48
중앙처리장치 내부의 순간순간의 상태(PC, Condition Code, Interrupt Code 및 다른 상태)에 관한 정보를 포함하고 있는 것을 무엇이라 하는가?
1Interrupt
2Machine Check
3PSW
4SVC
문제 49
부호를 고려하지 않은 양의 수에 대한 산술적 시프트를 한 경우에 대한 설명 중 틀린 것은?
1시프트시 새로 들어오는 비트는 0이다.
2왼쪽으로 1번 시프트 하면 2배 한 것과 같다.
3오른쪽으로 1번 시프트 하면 2로 나눈 것과 같다.
4왼쪽으로 시프트시 밀려나는 비트가 1이면 절단현상이 발생한다.
문제 50
디스크 장치로 입·출력할 경우 컴퓨터 내부에서 실질적으로 발생하는 입･출력 단위는?
1논리적 레코드
2물리적 레코드
3아이템
4파일
문제 51
기억 장치가 1024word로 구성되고 word는 16bit로 이루어 질 때 PC, MAR, MBR의 각 비트 수를 순서대로 바르게 나타낸 것은?
116, 10, 10
210, 10, 16
310, 16, 16
416, 16, 10
문제 52
기억기능은 없이 특정 기능을 수행할 수 있도록 게이트를 조합한 논리 회로는?
1순서 논리 회로
2조합 논리 회로
3메모리 논리 회로
4단순 논리 회로
문제 53
스택 구조의 컴퓨터에서 메모리에 아이템을 넣는 마이크로동작은?
1PUSH
2POP
3INFIX
4PREFIX
문제 54
포인터(pointer)에 의하여 연결된 리스트를 무엇이라 하는가?
1Sequence list
2Dense list
3Linked list
4Linear list
문제 55
다음 그림과 같은 파형 AB가 AND gate를 통과했을 때의 출력 파형은?
1
2
3
4
문제 56
프로그램 카운터가 명령의 주소 번지 부분과 더해져서 유효번지가 결정되는 주소 지정 방식은?
1상대 번지 모드(Relative address mode)
2간접 번지 모드(Indirect address mode)
3인덱스드 어드레싱 모드(Indexed addressingmode)
4베이스 레지스터 어드레싱 모드(Base register Addressing mode)
문제 57
자기디스크의 CAV(constant angular velocity:등각속도) 방식에 대한 설명으로 옳지 않은 것은?
1일정한 속도로 회전하는 상태에서도 데이터를 동일한 비율로 액세스할 수 있다.
2트랙의 저장 밀도는 모두 같다.
3회전 구동장치가 간단하다.
4모든 트랙에 저장되는 데이터 비트 수는 같다.
문제 58
명령어의 연산자 코드가 8비트, 오퍼랜드가 10비트 일 때, 이 명령어로 최대 몇 가지 연산을 수행할 수 있는가?
18
218
3256
41024
문제 59
주소(address) 지정방식이 아닌 것은?
1직접 어드레싱(direct addressing)
2즉시 어드레싱(immediate addressing)
3간접 어드레싱(indirect addressing)
4임시 어드레싱(temporary addressing)
문제 60
컴퓨터의 연산기가 수행할 수 있는 연산 중 논리 연산이 아닌 것은?
1AND
2OR
3NOT
4MOVE
문제 61
다음 중 주파수의 성질 중 틀린 것은?
1주파수는 파장과 비례한다.
2빛의 파장에 따라 적외선, 가시광선, 자외선으로 나눌 수 있다.
3가시광선은 눈으로 볼 수 있는 빛의 영역이다.
4보라색 가시광선 영역보다 주파수가 높고 파장이 짧은 영역은 자외선으로 분류된다.
문제 62
다음과 같은 회로에서 출력파형 eo는?
1
2
3
4
문제 63
아날로그형의 회로 시험기나 전압계 등에 이용하는 방법으로 측정량에 따라 지침이 이동되어 지시되는 측정법은?
1영위법
2비교측정
3편위법
4절대측정
문제 64
오실로스코프를 사용하여 교류 전압 파형을 나타낼 때 교류 파형의 진폭은 어떤 값으로 나타내는가?
1실효치
2평균치
3피크치
4절대치
문제 65
다음 중 가장 높은 주파수를 측정할 수 있는 것은?
1딥 미터
2진동편형 주파수계
3흡수형 주파수계
4동축형 주파수계
문제 66
오실로스코프 진폭 변조편을 측정하여 다음과 같은 파형을 얻었을 경우, 최대치 (A)는 40mm로 하고 변조도(M)은 80%로 하기 위한 최소치 B의 크기는 약 몇 mm 인가?
11.5
22.3
33.3
44.4
문제 67
디지털 전압계의 기본 원리를 나타낸 그림이다. ㉠에 해당하는 것은?
1A/D 변환기
2LCD
3FND
4감쇄기
문제 68
트랜지스터의 정특성 측정방법으로 틀린 것은?
1이미터 접지의 전류 증폭률은 Vc를 일정하게 유지하면서 측정한다.
2출력 어드미턴스는 Vc를 일정하게 유지하면서 측정한다.
3PNP 또는 NPN 트랜지스터의 타입에 따라 전원의 극성이 다르다.
4입력저항은 Vc를 일정하게 유지하면서 측정한다.
문제 69
저주파 발진기 중 파형 변형이 적고 진폭이 안정되며 주파수 가변이 용이한 것은?
1톱니파 발진기
2윈 브리지 발진기
3레헤르선 발진기
4비트(Beat) 발진기
문제 70
다음 중 소인 신호발진기의 구성부가 아닌 것은?
1리액턴스 관
2진폭 제한기
3톱니파 발진기
4주파수 변별기
문제 71
과도한 전류가 흘렀을 때 발생하는 열로 녹는점이 낮은 몸통이 끊어져 회로가 끊어지는 원리를 이용한 것은?
1퓨즈
2다리미
3전기장판
4전기밥솥
문제 72
다음 그림은 오실로스코프 위상을 측정하는 그림이다. 출력 파형이 그림과 같은 리사주 도형일 때 위상 계산식으로 옳은 것은?
1
2
3
4
문제 73
가동 철편형 계기의 특정으로 틀린 것은?
1대부분 직류 전용 측정 계기로 사용된다.
2구조가 비교적 간단하고, 가격이 저렴하다.
3감도가 높은 것은 제작하기 곤란하고, 오차가 비교적 많다.
4외부 자계의 영향을 받기 쉽다.
문제 74
구형파 전류를 전류력계형 전류계로 측정하였더니 8A를 지시하였다. 이 전류를 가동코일형 계기로 측정하면 약 몇 A 인가? (단, 반파 정류한 것으로 가정한다.)
11
25.6
32
42.8
문제 75
90KΩ 저항의 소비전력이 9W 이하가 되려면 전류는 최대 몇 mA 이하로 제한해야 하는가?
10.1
21
310
4100
문제 76
초단파대에서 사용되는 감쇠기는?
1저항 감쇠기
2기계적 감쇠기
3리액턴스 감쇠기
4L형 감쇠기
문제 77
코일의 인덕턴스를 측정하는데 사용되는 브리지는?
1윈 브리지
2맥스웰 브리지
3휘스톤 브리지
4코올라우시 브리지
문제 78
다음 중 소인 발진기를 사용할 때 주파수 특성을 관측하기 위하여 병행 사용하는 계기는?
1고주파 발진기
2감쇠기
3진공관 전압계
4오실로스코프
문제 79
지시계기의 종류 중 전력계로 이용되는 것은?
1가동코일형
2정전형
3가동철편형
4전류력계형
문제 80
디지털 계측기에 관한 설명 중 틀린 것은?
1정도가 높은 측정이 가능하다.
2측정이 매우 쉽고, 신속히 이루어진다.
3잡음에 덜 민감하며, 측정 정도를 낮출 수 있다.
4측정값을 읽을 때 개인적 오차가 발생하지 않는다.
