문제 1
하틀리 발진 회로에서 발진 주파수(f)는? (단, L1, L2는 코일 인덕턴스, M은 L1, L2의 상호인덕턴스, C는 커패시턴스이다.)
1
2
3
4
문제 2
B급 푸시풀(push-pull) 증폭회로의 장점이 아닌 것은?
1크로스 오버(Cross over) 왜곡이 발생하지 않는다.
2공급전원의 리플 전압이 출력에 나타나지 않는다.
3출력파형의 일그러짐이 작다.
4출력 변압기의 철심이 자기 포화될 우려가 없다.
문제 3
부귀환(Negative feedback) 증폭기의 특징이 아닌 것은?
1잡음이 감소된다.
2대역폭이 감소된다.
3주파수 특성이 개선된다.
4비직선 왜곡이 감소된다.
문제 4
베이스 접지 증폭회로에서 차단주파수가 30MHz인 트랜지스터(TR)를 이미터 접지로 했을 경우 차단주파수는 몇 MHz인가? (단, TR의 전류 증폭률(β)은 99이다.)
10.1
20.3
310
430
문제 5
JFET가 동작하기 위한 조건으로 옳은 것은?
1역방향 바이어스된 게이트-소스 접합
2순방향 바이어스된 게이트-소스 접합
3역방향 바이어스된 게이트-드레인 접합
4순방향 바이어스된 게이트-드레인 접합
문제 6
다음 중 진폭변조(AM) 회로는?
1Balanced Modulator 회로
2Foster-seeley 회로
3Armstrong 회로
4Reactance관 회로
문제 7
정전압 전원회로에서 무부하 시의 직류전압이 15V이고 부하 시의 직류전압이 12V일 때 전압변동률(%)은?
115
220
325
430
문제 8
NE555 타이머의 출력주파수는 얼마인가?(단, R1=1kΩ, R2=4.7kΩ, C=0.022μF 이다.)
14.3kHz
25.3kHz
35.6kHz
46.3kHz
문제 9
연산증폭기의 응용회로에서 출력전압은 몇 V인가? (단, R1=R2=R3=R4=50kΩ, Rf=25kΩ이다.)
1+0.5
2-5
3+5
4-10
문제 10
다음 회로는 어떤 목적에 이용될 수 있는가?
1클램핑(Clamping)
2클리핑(Clipping)
3정류(Rectification)
4변조(Modulation)
문제 11
다음 회로의 명칭은?
1적분기
2비교기
3가산기
4미분기
문제 12
변조도가 40%인 진폭 변조 송신기에서 반송파의 평균전력이 500mW일 때 변조된 출력의 평균전력은 몇 mW인가?
1450
2500
3540
4650
문제 13
다음 연산 회로의 출력 값으로 옳은 것은?
1
2
3
4
문제 14
다음 회로의 입력에 정현파를 인가했을 때 출력파형으로 옳은 것은?
1
2
3
4
문제 15
연산증폭기를 이용한 전압 폴로우(voltage follower) 회로에 관한 설명으로 틀린 것은?
1입력과 출력은 동위상이다.
2입력과 출력 전압크기는 서로 같다.
3입력저항은 크고, 출력저항은 작다.
4입력저항은 작고, 출력저항은 크다.
문제 16
슈퍼헤테로다인 수신기에서 중간 주파수(IF)에 관한 설명 중 옳은 것은?
1국부 발진 주파수와 RF 반송파 주파수의 곱이다.
2국부 발진 주파수와 같다.
3반송파 주파수와 오디오 주파수의 합이다.
4국부 발진 주파수와 RF 반송파 주파수의 차이다.
문제 17
다음 부귀환 증폭회로의 명칭은?
1전류 병렬 부귀환 회로
2전류 직렬 부귀환 회로
3전압 병렬 부귀환 회로
4전압 직렬 부귀환 회로
문제 18
트랜지스터의 잡음에 관한 설명으로 틀린 것은?
1저주파에서는 주파수에 반비례한다.
2중간 주파수에서는 대체로 일정하다.
3고주파수에서는 주파수에 따라 증대한다.
4신호원 내부저항의 영향을 받지 않는다.
문제 19
구형파를 발생시키는 회로가 아닌 것은? (단, 입력파형으로는 구형파를 인가하지 않았을 경우로 가정한다.)
1클램핑 회로
2타이머 555 회로
3슈미트 트리거 회로
4비안정 멀티바이브레이터
문제 20
회로의 입출력 전달특성( )으로 옳은 것은?
1
2
3
4
문제 21
전극분극에 대한 설명으로 옳은 것은?
1도체 내의 원자핵의 변위이다.
2유전체 내의 원자의 흐름이다.
3도체 내의 자유전하의 흐름이다.
4유전체 내의 속박전하의 변위이다.
문제 22
진공 중에서 8π(Wb)의 자하(磁荷)로부터 발산되는 총자력선의 수는?
1107개
22×107개
3107/8π개
48π×107개
문제 23
내구의 반지름 a=3cm, 외구의 반지름 b=5cm인 동신구 콘덴서의 외구를 접지하고 내구에 V=1500V의 전위를 가할 경우에 내구에 충전되는 전하량은 약 몇 C인가?
11.25×10-8
21.5×10-8
32.5×10-8
43.6×10-8
문제 24
두 개의 긴 평행 도선에 전류가 동일 방향으로 흐를 때 단위 길이당 두 도선 사이에 작용하는 전자력에 대한 설명이다. 옳은 것은?
1두 전류의 곱에 비례하고 도선간의 거리의 제곱에 반비례하는 반발력이 작용한다.
2두 전류의 곱에 비례하고 도선간의 거리의 제곱에 반비례하는 흡입력이 작용한다.
3두 전류의 곱에 비례하고 도선간의 거리에 반비례하는 반발력이 작용한다.
4두 전류의 곱에 비례하고 도선간의 거리에 반비례하는 흡입력이 작용한다.
문제 25
전자유도에 의해서 회로에 발생하는 기전력에 관련된 법칙은?
1옴의 법칙
2가우스 법칙
3암페어 법칙
4패러데이 법칙
문제 26
감자력과 관계로 옳게 나타낸 것은?
1자속(Φ)에 반비례한다.
2자계의 세기(H)에 반비례한다.
3자극의 세기에 반비례한다.
4자화의 세기(J)에 비례한다.
문제 27
면적이 S(m2), 극판간격이 d(m), 유전율이 ε(F/m)인 평행판 콘덴서에 V(V)의 전압이 가해졌을 때 축적되는 전하는?
1
2
3
4
문제 28
환상솔레노이드의 자기 인덕턴스에서 코일권수를 5배로 하였다면 자기 인덕턴스의 값은?
1변함이 없다.
25배 증가한다.
310배 증가한다.
425배 증가한다.
문제 29
다음 설명 중 틀린 것은?
1금속 도체 내에서 자유전자가 전계의 방향과 같은 방향으로 이동하여 전류가 된다.
2저항의 역수를 컨덕턴스라 하면 단위로는 지멘스(S)를 이용한다.
3전류의 세기는 단위 시간당 이동했던 전하량으로 나타난다.
4전기 전도도가 무한대가 되는 현상을 초전도라 한다.
문제 30
평등자계 내에 수직으로 돌입한 전자의 궤적은?
1원운동을 하고 반지름은 자계의 세기에 비례한다.
2원운동을 하고 반지름은 자계의 세기에 반비례한다.
3원운동을 하고 반지름은 전자의 처음 속도에 반비례한다.
4구면위에서 회전하고 반지름은 자계의 세기에 비례한다.
문제 31
단위 길이당 임피던스 및 어드미턴스가 각각 Z, Y인 전송회로에서 반복 전달정수의 값은?
1ZY
2
3
4
문제 32
그림과 같은 회로의 구동점 임피던스는?
12+jw
2
3
4
문제 33
다음과 같은 파형을 라플라스 변환을 하면?
1AeAs
2Ae-As
3
4
문제 34
4단자 회로망에서 출력단자를 단락할 때 역방향 전류이득을 나타내는 파라미터는?
1A
2B
3C
4D
문제 35
다음 회로의 전압표시는 그 커패시터가 견딜 수 있는 최대 전압을 나타낸다. 단자 A, B 사이에 걸어줄 수 있는 최대 허용전압은 약 몇 V인가?
1300
2500
3600
4800
문제 36
단위 길이의 인덕턴스 L[H], 정전용량 C[F] 선로의 진행파의 전파 속도는?
1
2
3
4
문제 37
다음 중 공진 상태에 관한 설명 중 틀린 것은?
1직렬공진회로에서는 전압이 최대가 된다.
2전압과 전류가 동상이 될 때이다.
3역률이 1이 되는 상태이다.
4공진이 되었을 때 최대전력이 전달된다.
문제 38
시정수(τ)를 갖는 R-L 직렬회로에 직류전압 인가시 t=2τ인 시간에 회로에 흐르는 전류는 정상상태 전류의 몇 %인가?
158.6
274.8
386.0
492.4
문제 39
정현대칭(원점대칭)의 비 정현파의 푸리에 급수에서 옳게 표현된 것은? (단, )
1ao=0 이고, an, bn 만 남는다.
2ao=0, an=0이고, bn 만 남는다.
3an=0, bn=0이고, a0 만 남는다.
4a0=0, bn=0이고, an 만 남는다.
문제 40
순시값이 i=Im sin(wt-θ) 인 정현파 전류의 실효값은?
1
2
3
4
문제 41
RISC 컴퓨터에 대한 설명으로 가장 옳지 않은 것은?
1비교적 느린 메모리와 빠른 클록
2고정된 길이의 명령어 제공
3하드와이어드 방식의 프로세서와 소프트웨어로 구성
4한 사이클에 명령을 수행하도록 구성
문제 42
스태틱(static) RAM에 비해 다이나믹(dynamic) RAM의 특징이 아닌 것은?
1전력 소모가 적다.
2재충전이 필요하다.
3동작 속도가 빠르다.
4단위 면적당 기억용량이 크다.
문제 43
3-cycle 인스트럭션에 속하지 않는 것은?
1ADD
2JUMP
3LOAD
4STORE
문제 44
정보의 내부표현에서 수치정보를 표현하는데 만족시켜야 할 사항이 아닌 것은?
110진수와 상호변환이 용이해야 한다.
2데이터처리 및 CPU 내에서 이동이 용이해야 한다.
3기억장치의 기억공간을 많이 차지해야 한다.
4한정된 수의 비트로 나타내므로 정밀도가 높아야 한다.
문제 45
다음 중 자기 보수 코드(self complement code)는?
1Gray code
2Excess-3 code
36-3-1-1 code
48-4-2-1 code
문제 46
현재 수행중에 있는 명령어 코드를 저장하고 있는 레지스터는?
1MAR
2MBR
3인덱스 레지스터
4인스트럭션 레지스터
문제 47
한 명령의 execute cycle 중에 인터럽트 요청이 있어 인터럽트를 처리한 다음에 수행하는 cycle은?
1fetch cycle
2indirect cycle
3direct cycle
4execute cycle
문제 48
누산기나 레지스터에 있는 내용을 지정된 메모리 주소로 옮기는 명령은?
1Transfer 명령
2Load 명령
3Store 명령
4Fetch 명령
문제 49
어떠한 명령(instruction)이 수행되기 위해서 가정 먼저 이루어져야 하는 마이크로 오퍼레이션은?
1MAR ← PC
2PC ← PC+1
3MBR ← PC
4IR ← MBR
문제 50
다음 중 오퍼랜드(Operand) 부에 실제 데이터가 들어있는 주소지정방식은?
1Implied Addressing Mode
2Relative Addressing Mode
3Immediate Addressing Mode
4Indexed Addressing Mode
문제 51
C 언어의 특징과 가장 거리가 먼 것은?
1간략한 표현
2높은 이식성
3범용 프로그래밍 언어
4프로그램의 유연성으로 인한 프로그래머의 작업 증가
문제 52
8진수 372를 16진수로 표현한 것은?
1FA
2FB
3F10
41F2
문제 53
캐시 액세스시간 Tc=50ns이고, 주기억장치 액세스시간 Tm=400ns인 시스템에서 적중률이 70%일 때의 평균기억장치 액세스 시간은?
1155ns
2120ns
3100ns
480ns
문제 54
다음 중 에러를 검출하고 교정까지 가능한 코드는?
1ASCII code
2hamming code
3gray code
4BCD code
문제 55
입출력 포트가 기억장치 주소 공간의 일부인 형태로 하나의 읽기/쓰기 신호만이 필요하며 기억장치의 주소와 입출력 장치의 주소의 구별이 없는 입출력 제어 방식은?
1Programmed I/O 방식
2DMA(Direct Memory Access) 방식
3I/O Mapped I/O 방식
4Memory Mapped I/O 방식
문제 56
원시프로그램(source program)을 컴파일(compile)하여 얻어지는 프로그램은?
1실행 프로그램
2시스템 프로그램
3유틸리티 프로그램
4목적 프로그램
문제 57
기억장치의 접근속도가 0.5μs이고, 데이터 워드가 32비트일 때의 대역폭은?
18M[bit/sec]
216M[bit/sec]
332M[bit/sec]
464M[bit/sec]
문제 58
기계어(machine language)에서 조건 분기(conditional jump)를 할 때 조건 판정의 기준이 되는 레지스터는?
1프로그램 카운터(program counter)
2인덱스 레지스터(index register)
3스택 포인터(stack pointer)
4상태 레지스터(status register)
문제 59
순서논리회로로서 자료의 일시기억장치로 사용되는 레지스터(Register)의 구성 요소는?
1게이트들의 집합
2플립플롭들의 집합
3메모리들의 집합
4PLA들의 집합
문제 60
다음 중 인터럽트가 발생될 수 있는 요인이 아닌것은?
1정전 또는 자료 전달 과정에서의 오류 발생
2불법적인 인스트럭션의 수행
3오퍼레이터에 의한 오동작
4시스템 도입에 의한 유지보수
문제 61
편위법에 비하여 감도가 높고, 정밀한 측정을 요구하는 경우 사용하는 측정방법으로 가장 적합한 것은?
1직편법
2단상 전력계법
3영위법
4반경법
문제 62
프레밍의 왼손법칙을 이용하여 만든 계기는?
1영구 자석 가동코일형 계기
2영구 자석 정전형 계기
3주파수계
4디지털 멀티미터
문제 63
계수형 주파수계의 측정 시 주의사항 중 틀린것은?
1입력 임피던스를 높게 하여 피측정 회로의 영향을 주지 않도록 할 것
2기준 발진기의 확도를 높이기 위하여 표준 전파 등에 교정하여서 측정할 것
3±카운터 오차를 방지하기 위하여 게이트 시간을 아주 짧게 하여 확도를 높일 것
4감도 감쇠기는 감도가 낮은 곳에 놓고, 입력을 가한 후 차례로 감도를 높일 것
문제 64
계기용 변류기에 대한 설명 중 틀린 것은?
12차권선은 보통 2차측에 0.5A의 전류가 흐른다.
22차 코일의 한끝을 접지시킨다.
32차권선은 개방하지 않아야 한다.
41차권선과 2차권선을 가진다.
문제 65
고주파용 전력측정과 관계가 가장 먼 것은?
1표준부하
2볼로미터
3CM형 전력계
4TR형 전력계
문제 66
증폭기의 왜율 측정에 해당되지 않는 것은?
1감쇠기법
2공진 브리지(Bridge)법
3필터법
4왜율계법
문제 67
오실로스코프의 Time base를 500[ns/cm]로 했을 때의 1Hz당의 길이가 4cm였다. 피측정 주파수는 얼마인가?
1200kHz
2300kHz
3400kHz
4500kHz
문제 68
어느 회로망의 입력단자 및 출력단자의 전압을 각각 오실로스코프의 수직, 수평 단자에 인가해서 화면상의 그림과 같은 도형이 나타났다. 위상각(θ)을 나타낸 식으로 옳은 것은?
1
2
3
4
문제 69

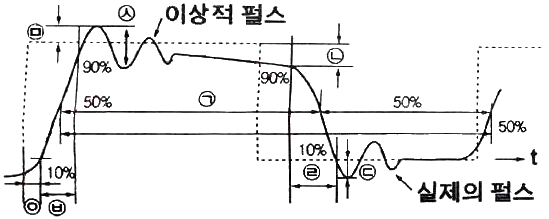

다음 펄스 파형의 구간별 명칭 중 ㉤에 해당하는 것은?
1오버슈트
2링잉
3펄스폭
4새그
문제 70
브리지 회로로 측정할 수 없는 것은?
1저항
2인덕턴스
3커패시턴스
4고주파 주파수
문제 71
헤테로다인 주파수게에 단일 비트(single beat) 법보다 2중 비트(double beat) 법이 좋은 이유는?
1구조가 간단하므로
2취급이 용이하므로
3고정용 발진기를 사용하므로
4제로 비트 식별이 용이하므로
문제 72
브리지에서 평형 조건은?
1
2
3R1R2 = LC
4
문제 73
디지털 표시형 계기를 구성하는 논리소자 중 가장 속도가 빠른 소자는?
1CPU(Central Processing Unit)
2RTL(Registor Transistor Logic)
3TTL(Transistor Transistor Logic)
4ECL(Electro-Chemi Luminescence)
문제 74
오실로스코프로 측정이 어려운 것은?
1교류 전압
2코일의 Q
3두 신호의 위상각
4펄스의 지연시간
문제 75
다음 중 측정용 저주파 발진기로 주로 사용하지 않는 것은?
1비트 발진기
2음차 발진기
3RC 발진기
4수정 발진기
문제 76
최대눈금 250V인 0.5급 전압계로 전압을 측정하였더니 지시가 100V였다면 상대오차는 몇 %인가?
11
21.25
32
42.25
문제 77
왜곡률을 측정하는 방법을 열거한 것 중 옳은 것은?
1기본파와 고주파 전압의 적
2기본파와 고주파 전류의 적
3기본파와 고주파 전압의 비
4기본파와 고주파 전류의 비
문제 78
다음 그림과 같은 회로의 명칭은? (단, RC1=RC2=1kΩ, RB1=RB2=27kΩ)
1비안정 멀티바이브레이터
2단안정 멀티바이브레이터
3쌍안정 멀티바이브레이터
4Blocking 발진기
문제 79
브라운관 오실로스코프의 다음 파형은 무엇을 측정한 것인가?
120%의 AM 변조도
220%의 FM 변조도
340%의 AM 변조도
440%의 FM 변조도
문제 80
오실로스코프와 조합하여 FM 수신기의 주파수 변별기 등 각종 고주파 회로의 주파수 특성 및 대역 조정에 이용되는 발진기는?
1CR 발진기
2음차 발진기
3비트(beat) 발진기
4소인(sweep) 발진기
문제 1
하틀리 발진 회로에서 발진 주파수(f)는? (단, L1, L2는 코일 인덕턴스, M은 L1, L2의 상호인덕턴스, C는 커패시턴스이다.)
1
2
3
4
문제 2
B급 푸시풀(push-pull) 증폭회로의 장점이 아닌 것은?
1크로스 오버(Cross over) 왜곡이 발생하지 않는다.
2공급전원의 리플 전압이 출력에 나타나지 않는다.
3출력파형의 일그러짐이 작다.
4출력 변압기의 철심이 자기 포화될 우려가 없다.
문제 3
부귀환(Negative feedback) 증폭기의 특징이 아닌 것은?
1잡음이 감소된다.
2대역폭이 감소된다.
3주파수 특성이 개선된다.
4비직선 왜곡이 감소된다.
문제 4
베이스 접지 증폭회로에서 차단주파수가 30MHz인 트랜지스터(TR)를 이미터 접지로 했을 경우 차단주파수는 몇 MHz인가? (단, TR의 전류 증폭률(β)은 99이다.)
10.1
20.3
310
430
문제 5
JFET가 동작하기 위한 조건으로 옳은 것은?
1역방향 바이어스된 게이트-소스 접합
2순방향 바이어스된 게이트-소스 접합
3역방향 바이어스된 게이트-드레인 접합
4순방향 바이어스된 게이트-드레인 접합
문제 6
다음 중 진폭변조(AM) 회로는?
1Balanced Modulator 회로
2Foster-seeley 회로
3Armstrong 회로
4Reactance관 회로
문제 7
정전압 전원회로에서 무부하 시의 직류전압이 15V이고 부하 시의 직류전압이 12V일 때 전압변동률(%)은?
115
220
325
430
문제 8
NE555 타이머의 출력주파수는 얼마인가?(단, R1=1kΩ, R2=4.7kΩ, C=0.022μF 이다.)
14.3kHz
25.3kHz
35.6kHz
46.3kHz
문제 9
연산증폭기의 응용회로에서 출력전압은 몇 V인가? (단, R1=R2=R3=R4=50kΩ, Rf=25kΩ이다.)
1+0.5
2-5
3+5
4-10
문제 10
다음 회로는 어떤 목적에 이용될 수 있는가?
1클램핑(Clamping)
2클리핑(Clipping)
3정류(Rectification)
4변조(Modulation)
문제 11
다음 회로의 명칭은?
1적분기
2비교기
3가산기
4미분기
문제 12
변조도가 40%인 진폭 변조 송신기에서 반송파의 평균전력이 500mW일 때 변조된 출력의 평균전력은 몇 mW인가?
1450
2500
3540
4650
문제 13
다음 연산 회로의 출력 값으로 옳은 것은?
1
2
3
4
문제 14
다음 회로의 입력에 정현파를 인가했을 때 출력파형으로 옳은 것은?
1
2
3
4
문제 15
연산증폭기를 이용한 전압 폴로우(voltage follower) 회로에 관한 설명으로 틀린 것은?
1입력과 출력은 동위상이다.
2입력과 출력 전압크기는 서로 같다.
3입력저항은 크고, 출력저항은 작다.
4입력저항은 작고, 출력저항은 크다.
문제 16
슈퍼헤테로다인 수신기에서 중간 주파수(IF)에 관한 설명 중 옳은 것은?
1국부 발진 주파수와 RF 반송파 주파수의 곱이다.
2국부 발진 주파수와 같다.
3반송파 주파수와 오디오 주파수의 합이다.
4국부 발진 주파수와 RF 반송파 주파수의 차이다.
문제 17
다음 부귀환 증폭회로의 명칭은?
1전류 병렬 부귀환 회로
2전류 직렬 부귀환 회로
3전압 병렬 부귀환 회로
4전압 직렬 부귀환 회로
문제 18
트랜지스터의 잡음에 관한 설명으로 틀린 것은?
1저주파에서는 주파수에 반비례한다.
2중간 주파수에서는 대체로 일정하다.
3고주파수에서는 주파수에 따라 증대한다.
4신호원 내부저항의 영향을 받지 않는다.
문제 19
구형파를 발생시키는 회로가 아닌 것은? (단, 입력파형으로는 구형파를 인가하지 않았을 경우로 가정한다.)
1클램핑 회로
2타이머 555 회로
3슈미트 트리거 회로
4비안정 멀티바이브레이터
문제 20
회로의 입출력 전달특성( )으로 옳은 것은?
1
2
3
4
문제 21
전극분극에 대한 설명으로 옳은 것은?
1도체 내의 원자핵의 변위이다.
2유전체 내의 원자의 흐름이다.
3도체 내의 자유전하의 흐름이다.
4유전체 내의 속박전하의 변위이다.
문제 22
진공 중에서 8π(Wb)의 자하(磁荷)로부터 발산되는 총자력선의 수는?
1107개
22×107개
3107/8π개
48π×107개
문제 23
내구의 반지름 a=3cm, 외구의 반지름 b=5cm인 동신구 콘덴서의 외구를 접지하고 내구에 V=1500V의 전위를 가할 경우에 내구에 충전되는 전하량은 약 몇 C인가?
11.25×10-8
21.5×10-8
32.5×10-8
43.6×10-8
문제 24
두 개의 긴 평행 도선에 전류가 동일 방향으로 흐를 때 단위 길이당 두 도선 사이에 작용하는 전자력에 대한 설명이다. 옳은 것은?
1두 전류의 곱에 비례하고 도선간의 거리의 제곱에 반비례하는 반발력이 작용한다.
2두 전류의 곱에 비례하고 도선간의 거리의 제곱에 반비례하는 흡입력이 작용한다.
3두 전류의 곱에 비례하고 도선간의 거리에 반비례하는 반발력이 작용한다.
4두 전류의 곱에 비례하고 도선간의 거리에 반비례하는 흡입력이 작용한다.
문제 25
전자유도에 의해서 회로에 발생하는 기전력에 관련된 법칙은?
1옴의 법칙
2가우스 법칙
3암페어 법칙
4패러데이 법칙
문제 26
감자력과 관계로 옳게 나타낸 것은?
1자속(Φ)에 반비례한다.
2자계의 세기(H)에 반비례한다.
3자극의 세기에 반비례한다.
4자화의 세기(J)에 비례한다.
문제 27
면적이 S(m2), 극판간격이 d(m), 유전율이 ε(F/m)인 평행판 콘덴서에 V(V)의 전압이 가해졌을 때 축적되는 전하는?
1
2
3
4
문제 28
환상솔레노이드의 자기 인덕턴스에서 코일권수를 5배로 하였다면 자기 인덕턴스의 값은?
1변함이 없다.
25배 증가한다.
310배 증가한다.
425배 증가한다.
문제 29
다음 설명 중 틀린 것은?
1금속 도체 내에서 자유전자가 전계의 방향과 같은 방향으로 이동하여 전류가 된다.
2저항의 역수를 컨덕턴스라 하면 단위로는 지멘스(S)를 이용한다.
3전류의 세기는 단위 시간당 이동했던 전하량으로 나타난다.
4전기 전도도가 무한대가 되는 현상을 초전도라 한다.
문제 30
평등자계 내에 수직으로 돌입한 전자의 궤적은?
1원운동을 하고 반지름은 자계의 세기에 비례한다.
2원운동을 하고 반지름은 자계의 세기에 반비례한다.
3원운동을 하고 반지름은 전자의 처음 속도에 반비례한다.
4구면위에서 회전하고 반지름은 자계의 세기에 비례한다.
문제 31
단위 길이당 임피던스 및 어드미턴스가 각각 Z, Y인 전송회로에서 반복 전달정수의 값은?
1ZY
2
3
4
문제 32
그림과 같은 회로의 구동점 임피던스는?
12+jw
2
3
4
문제 33
다음과 같은 파형을 라플라스 변환을 하면?
1AeAs
2Ae-As
3
4
문제 34
4단자 회로망에서 출력단자를 단락할 때 역방향 전류이득을 나타내는 파라미터는?
1A
2B
3C
4D
문제 35
다음 회로의 전압표시는 그 커패시터가 견딜 수 있는 최대 전압을 나타낸다. 단자 A, B 사이에 걸어줄 수 있는 최대 허용전압은 약 몇 V인가?
1300
2500
3600
4800
문제 36
단위 길이의 인덕턴스 L[H], 정전용량 C[F] 선로의 진행파의 전파 속도는?
1
2
3
4
문제 37
다음 중 공진 상태에 관한 설명 중 틀린 것은?
1직렬공진회로에서는 전압이 최대가 된다.
2전압과 전류가 동상이 될 때이다.
3역률이 1이 되는 상태이다.
4공진이 되었을 때 최대전력이 전달된다.
문제 38
시정수(τ)를 갖는 R-L 직렬회로에 직류전압 인가시 t=2τ인 시간에 회로에 흐르는 전류는 정상상태 전류의 몇 %인가?
158.6
274.8
386.0
492.4
문제 39
정현대칭(원점대칭)의 비 정현파의 푸리에 급수에서 옳게 표현된 것은? (단, )
1ao=0 이고, an, bn 만 남는다.
2ao=0, an=0이고, bn 만 남는다.
3an=0, bn=0이고, a0 만 남는다.
4a0=0, bn=0이고, an 만 남는다.
문제 40
순시값이 i=Im sin(wt-θ) 인 정현파 전류의 실효값은?
1
2
3
4
문제 41
RISC 컴퓨터에 대한 설명으로 가장 옳지 않은 것은?
1비교적 느린 메모리와 빠른 클록
2고정된 길이의 명령어 제공
3하드와이어드 방식의 프로세서와 소프트웨어로 구성
4한 사이클에 명령을 수행하도록 구성
문제 42
스태틱(static) RAM에 비해 다이나믹(dynamic) RAM의 특징이 아닌 것은?
1전력 소모가 적다.
2재충전이 필요하다.
3동작 속도가 빠르다.
4단위 면적당 기억용량이 크다.
문제 43
3-cycle 인스트럭션에 속하지 않는 것은?
1ADD
2JUMP
3LOAD
4STORE
문제 44
정보의 내부표현에서 수치정보를 표현하는데 만족시켜야 할 사항이 아닌 것은?
110진수와 상호변환이 용이해야 한다.
2데이터처리 및 CPU 내에서 이동이 용이해야 한다.
3기억장치의 기억공간을 많이 차지해야 한다.
4한정된 수의 비트로 나타내므로 정밀도가 높아야 한다.
문제 45
다음 중 자기 보수 코드(self complement code)는?
1Gray code
2Excess-3 code
36-3-1-1 code
48-4-2-1 code
문제 46
현재 수행중에 있는 명령어 코드를 저장하고 있는 레지스터는?
1MAR
2MBR
3인덱스 레지스터
4인스트럭션 레지스터
문제 47
한 명령의 execute cycle 중에 인터럽트 요청이 있어 인터럽트를 처리한 다음에 수행하는 cycle은?
1fetch cycle
2indirect cycle
3direct cycle
4execute cycle
문제 48
누산기나 레지스터에 있는 내용을 지정된 메모리 주소로 옮기는 명령은?
1Transfer 명령
2Load 명령
3Store 명령
4Fetch 명령
문제 49
어떠한 명령(instruction)이 수행되기 위해서 가정 먼저 이루어져야 하는 마이크로 오퍼레이션은?
1MAR ← PC
2PC ← PC+1
3MBR ← PC
4IR ← MBR
문제 50
다음 중 오퍼랜드(Operand) 부에 실제 데이터가 들어있는 주소지정방식은?
1Implied Addressing Mode
2Relative Addressing Mode
3Immediate Addressing Mode
4Indexed Addressing Mode
문제 51
C 언어의 특징과 가장 거리가 먼 것은?
1간략한 표현
2높은 이식성
3범용 프로그래밍 언어
4프로그램의 유연성으로 인한 프로그래머의 작업 증가
문제 52
8진수 372를 16진수로 표현한 것은?
1FA
2FB
3F10
41F2
문제 53
캐시 액세스시간 Tc=50ns이고, 주기억장치 액세스시간 Tm=400ns인 시스템에서 적중률이 70%일 때의 평균기억장치 액세스 시간은?
1155ns
2120ns
3100ns
480ns
문제 54
다음 중 에러를 검출하고 교정까지 가능한 코드는?
1ASCII code
2hamming code
3gray code
4BCD code
문제 55
입출력 포트가 기억장치 주소 공간의 일부인 형태로 하나의 읽기/쓰기 신호만이 필요하며 기억장치의 주소와 입출력 장치의 주소의 구별이 없는 입출력 제어 방식은?
1Programmed I/O 방식
2DMA(Direct Memory Access) 방식
3I/O Mapped I/O 방식
4Memory Mapped I/O 방식
문제 56
원시프로그램(source program)을 컴파일(compile)하여 얻어지는 프로그램은?
1실행 프로그램
2시스템 프로그램
3유틸리티 프로그램
4목적 프로그램
문제 57
기억장치의 접근속도가 0.5μs이고, 데이터 워드가 32비트일 때의 대역폭은?
18M[bit/sec]
216M[bit/sec]
332M[bit/sec]
464M[bit/sec]
문제 58
기계어(machine language)에서 조건 분기(conditional jump)를 할 때 조건 판정의 기준이 되는 레지스터는?
1프로그램 카운터(program counter)
2인덱스 레지스터(index register)
3스택 포인터(stack pointer)
4상태 레지스터(status register)
문제 59
순서논리회로로서 자료의 일시기억장치로 사용되는 레지스터(Register)의 구성 요소는?
1게이트들의 집합
2플립플롭들의 집합
3메모리들의 집합
4PLA들의 집합
문제 60
다음 중 인터럽트가 발생될 수 있는 요인이 아닌것은?
1정전 또는 자료 전달 과정에서의 오류 발생
2불법적인 인스트럭션의 수행
3오퍼레이터에 의한 오동작
4시스템 도입에 의한 유지보수
문제 61
편위법에 비하여 감도가 높고, 정밀한 측정을 요구하는 경우 사용하는 측정방법으로 가장 적합한 것은?
1직편법
2단상 전력계법
3영위법
4반경법
문제 62
프레밍의 왼손법칙을 이용하여 만든 계기는?
1영구 자석 가동코일형 계기
2영구 자석 정전형 계기
3주파수계
4디지털 멀티미터
문제 63
계수형 주파수계의 측정 시 주의사항 중 틀린것은?
1입력 임피던스를 높게 하여 피측정 회로의 영향을 주지 않도록 할 것
2기준 발진기의 확도를 높이기 위하여 표준 전파 등에 교정하여서 측정할 것
3±카운터 오차를 방지하기 위하여 게이트 시간을 아주 짧게 하여 확도를 높일 것
4감도 감쇠기는 감도가 낮은 곳에 놓고, 입력을 가한 후 차례로 감도를 높일 것
문제 64
계기용 변류기에 대한 설명 중 틀린 것은?
12차권선은 보통 2차측에 0.5A의 전류가 흐른다.
22차 코일의 한끝을 접지시킨다.
32차권선은 개방하지 않아야 한다.
41차권선과 2차권선을 가진다.
문제 65
고주파용 전력측정과 관계가 가장 먼 것은?
1표준부하
2볼로미터
3CM형 전력계
4TR형 전력계
문제 66
증폭기의 왜율 측정에 해당되지 않는 것은?
1감쇠기법
2공진 브리지(Bridge)법
3필터법
4왜율계법
문제 67
오실로스코프의 Time base를 500[ns/cm]로 했을 때의 1Hz당의 길이가 4cm였다. 피측정 주파수는 얼마인가?
1200kHz
2300kHz
3400kHz
4500kHz
문제 68
어느 회로망의 입력단자 및 출력단자의 전압을 각각 오실로스코프의 수직, 수평 단자에 인가해서 화면상의 그림과 같은 도형이 나타났다. 위상각(θ)을 나타낸 식으로 옳은 것은?
1
2
3
4
문제 69
다음 펄스 파형의 구간별 명칭 중 ㉤에 해당하는 것은?
1오버슈트
2링잉
3펄스폭
4새그
문제 70
브리지 회로로 측정할 수 없는 것은?
1저항
2인덕턴스
3커패시턴스
4고주파 주파수
문제 71
헤테로다인 주파수게에 단일 비트(single beat) 법보다 2중 비트(double beat) 법이 좋은 이유는?
1구조가 간단하므로
2취급이 용이하므로
3고정용 발진기를 사용하므로
4제로 비트 식별이 용이하므로
문제 72
브리지에서 평형 조건은?
1
2
3R1R2 = LC
4
문제 73
디지털 표시형 계기를 구성하는 논리소자 중 가장 속도가 빠른 소자는?
1CPU(Central Processing Unit)
2RTL(Registor Transistor Logic)
3TTL(Transistor Transistor Logic)
4ECL(Electro-Chemi Luminescence)
문제 74
오실로스코프로 측정이 어려운 것은?
1교류 전압
2코일의 Q
3두 신호의 위상각
4펄스의 지연시간
문제 75
다음 중 측정용 저주파 발진기로 주로 사용하지 않는 것은?
1비트 발진기
2음차 발진기
3RC 발진기
4수정 발진기
문제 76
최대눈금 250V인 0.5급 전압계로 전압을 측정하였더니 지시가 100V였다면 상대오차는 몇 %인가?
11
21.25
32
42.25
문제 77
왜곡률을 측정하는 방법을 열거한 것 중 옳은 것은?
1기본파와 고주파 전압의 적
2기본파와 고주파 전류의 적
3기본파와 고주파 전압의 비
4기본파와 고주파 전류의 비
문제 78
다음 그림과 같은 회로의 명칭은? (단, RC1=RC2=1kΩ, RB1=RB2=27kΩ)
1비안정 멀티바이브레이터
2단안정 멀티바이브레이터
3쌍안정 멀티바이브레이터
4Blocking 발진기
문제 79
브라운관 오실로스코프의 다음 파형은 무엇을 측정한 것인가?
120%의 AM 변조도
220%의 FM 변조도
340%의 AM 변조도
440%의 FM 변조도
문제 80
오실로스코프와 조합하여 FM 수신기의 주파수 변별기 등 각종 고주파 회로의 주파수 특성 및 대역 조정에 이용되는 발진기는?
1CR 발진기
2음차 발진기
3비트(beat) 발진기
4소인(sweep) 발진기
