문제 1
그림의 H형 단면의 도심축인 Z축에 관한 회전반경(radius of gyration)은 얼마인가?
1
2
3
4
문제 2

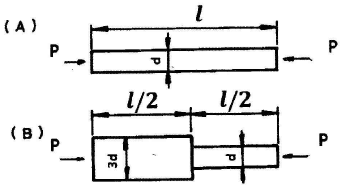

그림과 같이 A, B의 원형 단면봉은 길이가 같고, 지름이 다르며, 양단에서 같은 압축하중 P를 받고 있다. 응력은 각 단면에서 균일하게 분포된다고 할 때 저장되는 탄성 변형 에너지의 비 UB/UA는 얼마가 되겠는가?
11/3
25/9
32
49/5
문제 3
길이 6m 인 단순 지지보에 등분포하중 q가 작용할 때 단면에 발생하는 최대 굽힘응력이 337.5MPa이라면 등분포하중 q는 약 몇 kN/m인가? (단, 보의 단면은 폭×높이=40mm×100mm이다.)
14
25
36
47
문제 4
지름 20mm, 길이 1000mm의 연강봉이 50kN의 인장하중을 받을 때 발생하는 신장량은 약 몇 mm인가? (단, 탄성계수 E=210GPa이다.)
17.58
20.758
30.0758
40.00758
문제 5
다음과 같이 3개의 링크를 핀을 이용하여 연결하였다. 2000N의 하중 P가 작용할 경우 핀에 작용되는 전단응력은 약 몇 MPa인가? (단, 핀의 직경은 1cm이다.)
112.73
213.24
315.63
416.56
문제 6
지름이 60mm인 연강축이 있다. 이 축의 허용전단응력은 40MPa이며 단위 길이 1m당 허용회전각도는 1.5°이다. 연강의 전단 탄성계수를 80GPa이라 할 때 이 축의 최대 허용 토크는 약 몇 N·m인가?
1696
21696
32664
43664
문제 7
평면 응력 상태에서 εx=-150×10-6, εy=-280×10-6, γxy=850×10-6일 때, 최대주 변형률(ε1)과 최소주변형률(ε2)은 각각 약 얼마인가?
1ε1=215×10-6, ε2=-645×10-6
2ε1=645×10-6, ε2=215×10-6
3ε1=315×10-6, ε2=-645×10-6
4ε1=545×10-6, ε2=315×10-6
문제 8
지름 3cm인 강축이 26.5rev/s의 각속도로 26.5kW의 동력을 전달하고 있다. 이 축에 발생하는 최대 전단응력은 약 몇 MPa인가?
130
240
350
460
문제 9
폭 3cm, 높이 4cm의 직사각형 단면을 갖는 외팔보가 자유단에 그림에서와 같이 집중하중을 받을 때 보 속에 발생하는 최대전단응력은 몇 N/cm인가?
112.5
213.5
314.5
415.5
문제 10
그림과 같은 보에서 발생하는 최대굽힘 모멘트는 몇 kN·m인가?
12
25
37
410
문제 11
그림과 같은 외팔보에 대한 전단력 선도로 옳은 것은? (단, 아랫방향을 양(+)으로 본다.)
1
2
3
4
문제 12
보의 자중을 무시할 때 그림과 같이 자유단 C에 집중하중 2P가 작용할 때 B점에서 처짐 곡선의 기울기각은? (단, 세로탄성계수를 E, 단면 2차 모멘트를 I라고 한다.)
1
2
3
4
문제 13
원형 단면축이 비틀림을 받을 때, 그 속에 저장되는 탄성 변형에너지 U는 얼마인가? (단, T : 토크, L : 길이, G : 가로탄성계수, IP : 극관성모멘트, I : 관성모멘트, E : 세로 탄성계수이다.)
1
2
3
4
문제 14
그림에 표시한 단순 지지보에서의 최대 처짐량은? (단, 보의 굽힘 강성은 EI이고, 자중은 무시한다.)
1
2
3
4
문제 15
원통형 압력용기에 내압 P가 작용할 때, 원통부에 발생하는 축 방향의 변형률 εx및 원주 방향 변형률 εy는? (단, 강판의 두께 t는 원통의 지름 D에 비하여 충분히 작고, 강판 재료의 탄성계수 및 포아송 비는 각각 E, v이다.)
1
2
3
4
문제 16
그림에서 784.8N과 평형을 유지하기 위한 힘 F1과 F2는?
1F1= 395.2 N, F2= 632.4 N
2F1= 790.4 N, F2= 632.4 N
3F1= 790.4 N, F2= 395.2 N
4F1= 632.4 N, F2= 395.2 N
문제 17
최대 사용강도 400MPa의 연강봉에 30kN의 축방향의 인장하중이 가해질 경우 강봉의 최소지름은 몇 cm까지 가능한가? (단, 안전율은 5이다.)
12.69
22.99
32.19
43.02
문제 18
지름이 0.1m이고 길이가 15m인 양단힌지인 원형강 장주의 좌굴임계하중은 약 몇 kN인가? (단, 장주의 탄성계수는 200GPa이다.)
143
255
367
479
문제 19
그림과 같이 길이가 동일한 2개의 기둥 상단에 중심 압축 하중 2500N이 작용할 경우 전체 수축량은 약 몇 mm 인가? (단 단면적 A1=1000mm2, A2=2000mm2, 길이 L=300mm, 재료의 탄성계수 E=90GPa이다.)
10.625
20.0625
30.00625
40.000625
문제 20
그림과 같이 전길이에 걸쳐 균일 분포하중 ω를 받는 보에서 최대처짐 δmax 를 나타내는 식은? (단, 보의 굽힘 강성계수는 EI이다.)
1
2
3
4
문제 21
너트를 조정하여 점접촉이 이루어지므로 마찰이 적고 백래쉬를 “0”에 가깝게 할 수 있는 나사는?
1볼 나사
2삼각 나사
3사다리꼴 나사
4관용테이퍼 나사
문제 22
가공물, 미디어(media), 가공액 등을 통속에 혼합하여 회전시킴으로써 깨끗한 가공면을 얻을 수 있는 특수 가공법은?
1배럴가공(barrel finishing)
2롤 다듬질(roll finishing)
3버니싱(burnishing)
4블라스팅(blasting)
문제 23
프로젝션 용접(projection welding)의 특징에 관한 설명으로 틀린 것은?
1전극수명이 짧다.
2작업능률이 높다.
3작업속도가 빠르다.
4수 개의 용접이 동시에 가능하다.
문제 24
지그의 종류 중 공작물의 전체 면이 지그로 둘러싸인 것으로써 공작물을 한번 고정한 후 지그를 회전시키면서 전면을 가공할 수 있는 것은?
1템플릿지그(template jig)
2채널지그(channel jig)
3박스지그(box jig)
4리프지그(leaf jig)
문제 25
방전가공에 사용되는 가공액 중 절연유로 사용할 수 없는 것은?
1석유
2머신유
3휘발유
4스핀들유
문제 26
주조에서 탕구계의 기능이 아닌 것은?
1부유 불순물을 분리시켜 모으는 기능
2주형의 공간에 용탕을 주입시키는 기능
3주형의 침식과 가스의 혼입을 방지할 수 있는 기능
4용탕이 주입될 때 가급적 난류를 일으켜 주형 내에 유입되도록 하는 기능
문제 27
다음 용접 결함의 검사 방법 중 파괴검사에 속하는 것은?
1자분검사
2피로검사
3방사선검사
4초음파검사
문제 28
다음 중 밀링머신의 부속장치가 아닌 것은?
1분할대(indexing head)
2회전 테이블(rotary table)
3컬럼 장치(column attachment)
4슬로팅 장치(slotting attachment)
문제 29
재료를 재결정온도 이상에서 가공하는 열간가공의 특징으로 틀린 것은?
1동력소모가 많다.
2방향성을 갖는 주조조직이 제거된다.
3파괴되었던 결정립이 다시 생성되어 재질이 균일해진다.
4변형저항이 적어 짧은 시간 내에 강력한 가공이 가능하다.
문제 30
금속의 표면을 경화시키기 위한 물리적인 표면 경화법은?
1질화법
2청화법
3침탄법
4화염 경화법
문제 31
마찰용접의 특징으로 옳지 않은 것은?
1치수정밀도가 높고 재료가 절약된다.
2용접시간이 짧고 변형의 발생이 적다.
3조작이 간단하고 이종 금속의 접합이 가능하다.
4피용접물의 형상치수, 길이, 무게 등에 제한이 없다.
문제 32
절삭공구의 여유각이 작아 측면과 공작물과의 마찰에 의해 발생되는 마모는?
1치핑(chipping)
2구성인선(built-up edge)
3플랭크 마모(flank wear)
4크레이터 마모(crater wear)
문제 33
주철과 같이 취성이 큰 재질의 공작물을 절삭할 때 발생하기 쉬운 칩의 형태는?
1유동형
2전단형
3열단형
4균열형
문제 34
선반에서 지름 100mm의 탄소강재를 회전수 200rpm, 이송속도 0.25mm/rev, 길이 50mm를 1회 가공할 때 소요되는 시간은 몇 분인가?
10.01
20.1
31
410
문제 35
프레스작업에서 전단가공의 종류가 아닌 것은?
1블랭킹
2딤플링
3트리밍
4다이 커팅
문제 36
주입 중량이 256kg이고 주물의 살 두께가 56mm인 경우에 소요되는 주입시간은 약 몇 초인가? (단, 주물 살 두께 계수 S=4.45이다.)
131.8
243.6
364.5
471.2
문제 37
용접재를 강하게 맞대어 대전류를 통하게 하면 이음부 부근의 접촉 저항열에 의해 용접부가 적당한 온도에 도달한다. 이 때 축방향으로 큰 압력을 주어 용접하는 방법은?
1심 용접
2업셋 용접
3퍼커션 용접
4프로젝션 용접
문제 38
광유에 비눗물을 첨가한 것으로 원액과 물을 혼합하여 냉각과 윤활성이 좋고 값이 저렴하여 널리 사용되는 절삭유는?
1석유
2유화유
3극압유
4지방유
문제 39
방전가공용 전극재료의 구비조건으로 틀린 것은?
1전기 저항값이 높고 전기 전도도가 낮을 것
2융점이 높아 방전 시 소모가 적을 것
3성형이 용이하고 가격이 저렴할 것
4방전가공성이 우수할 것
문제 40
머시닝센터에서 로터리 테이블을 추가할 때 그 상부의 팰릿을 자동으로 교환시켜 기계정지 시간을 단축시킬 수 있는 장치는?
1APC
2ATC
3HSM
4FA
문제 41
회전수가 1500rpm, 베어링 하중이 2500N, 기본 동정격하중이 35000N인 롤러 베어링의 수명은 약 몇 시간인가?
130460
252530
373480
495320
문제 42
핀(pin)이 주로 사용되는 용도에 해당하지 않는 것은?
1너트의 풀림 방지
2핸들과 축의 고정
3조립 부품의 위치 결정
4진동의 흡수
문제 43
코일 스프링에서 축방향 작용하중을 P, 코일의 유효지름을 D, 소선의 지름을 d, Wahl의 응력수정계수를 K라 할 때 최대전단응력 τmax 를 구하는 식으로 옳은 것은?
1
2
3
4
문제 44
V-벨트 전동장치에서 벨트의 마찰계수 μ, V 홈의 각도는 2α라고 할 때, 벨트의 유효마찰계수 μ′를 구하는 식으로 옳은 것은?
1
2
3μ′=μ(sinα+μcosα)
4μ′=μ(cosα+μsinα)
문제 45
용접이음의 일반적인 장·단점에 대한 설명으로 옳지 않은 것은?
1이음 효율이 비교적 높은 편이다.
2조립 공정의 자동화를 구현하기 어렵다.
3열 영향으로 재료가 변질되기 쉽다.
4볼트나 리벳에 비해 중량 증가가 거의 없다.
문제 46
단식 블록 브레이크에서 드럼의 원주속도는 8m/s, 제동 동력은 1.9kW일 때, 브레이크 용량(μpv, MPa·m/s)은? (단, 블록의 마찰면적은 50cm2이고, 마찰계수는 0.3이다.)
10.95
20.71
30.55
40.38
문제 47
벨트방식의 무단변속기에서 구동축의 회전수 2400rpm, 토크 150N·m이고 벨트 구동 풀리의 반지름은 60mm이다. 여기서 피동 풀리의 반지름이 180mm라고 할 때 피동축에서의 회전수(N)와 토크(T)는?
1N = 800rpm, T = 30N·m
2N = 800rpm, T = 450N·m
3N = 2400rpm, T = 150N·m
4N = 7200rpm, T = 30N·m
문제 48
모듈이 3인 인벌류트 치형의 표준 스퍼기어에서 이 뿌리 틈새를 0.25×모듈(m)으로 할 때 총 이 높이는 몇 mm인가?
13.75
24.50
36.75
47.50
문제 49
그림과 같이 탄성체인 볼트, 너트, 와셔, 두 평판이 체결되어 있다. 두 평판은 동일 재질로서 이들 스프링 상수는 K이며, 볼트의 스프링 상수는 Kb라고 할 때 K=8Kb가 성립한다. 볼트의 초기 체결력이 5000N, 두 평판 사이에 걸리는 외부하중(P)이 9000N이고 볼트의 단면에서의 허용인장응력이 70MPa일 때, 볼트의 최소 골지름은 약 몇 mm인가? (단, 와셔의 영향은 무시한다.)
18.5mm
29.5mm
310.5mm
411.5mm
문제 50
역류를 방지하고 유체를 한쪽 방향으로만 흐르게 하는 밸브는?
1스톱 밸브
2나비형 밸브
3감압 밸브
4체크 밸브
문제 51
표점거리가 100mm, 시험편의 평행부 지름이 14mm인 시험편을 최대하중 6400kgf로 인장한 후 표점거리가 120mm로 변화 되었을 때 인장강도는 약 몇 kgf/mm2인가?
110.4
232.7
341.6
461.4
문제 52
상온에서 순철의 결정격자는?
1체심입방격자
2면심입방격자
3조밀육방격자
4정방격자
문제 53
탄소함유량이 0.8%가 넘는 고탄소강의 담금질 온도로 가장 적당한 것은?
1A1 온도보다 30 ~ 50℃ 정도 높은 온도
2A2 온도보다 30 ~ 50℃ 정도 높은 온도
3A3 온도보다 30 ~ 50℃ 정도 높은 온도
4A4 온도보다 30 ~ 50℃ 정도 높은 온도
문제 54
다음은 일반적으로 수지에 나타나는 배향 특성에 대한 설명으로 틀린 것은?
1금형온도가 높을수록 배향은 커진다.
2수지의 온도가 높을수록 배향이 작아진다.
3사출 시간이 증가할수록 배향이 증대된다.
4성형품의 살두께가 얇아질수록 배향이 커진다.
문제 55
금속침투법 중 Zn을 강 표면에 침투 확산시키는 표면처리법은?
1크로마이징
2세라다이징
3칼로라이징
4보로나이징
문제 56
다음 합금 중 베어링용 합금이 아닌 것은?
1화이트메탈
2켈밋합금
3배빗메탈
4문쯔메탈
문제 57
다음 그림과 같은 상태도의 명칭은?
1편정형 고용체 상태도
2전율 고용체 상태도
3공정형 한율 상태도
4부분 고용체 상태도
문제 58
황(S) 성분이 적은 선철을 용해로에서 용해한 후 주형에 주입 전 Mg, Ca 등을 첨가시켜 흑연을 구상화한 주철은?
1합금주철
2칠드주철
3가단주철
4구상흑연주철
문제 59
금속나트륨 또는 플루오르화 알칼리 등의 첨가에 의해 조직이 미세화 되어 기계적 성질의 개선 및 가공성이 증대되는 합금은?
1Al - Si
2Cu - Sn
3Ti - Zr
4Cu - Zn
문제 60
영구 자석강이 갖추어야 할 조건으로 가장 적당한 것은?
1잔류자속 밀도 및 보자력이 모두 클 것
2잔류자속 밀도 및 보자력이 모두 작을 것
3잔류자속 밀도가 작고 보자력이 클 것
4잔류자속 밀도가 크고 보자력이 작을 것
문제 61
CAD 시스템에 의하여 수행되어지는 설계와 관련된 업무가 아닌 것은?
1형상 모델링
2설계 평가
3자동 도면 작성
4제품 검사
문제 62
다음 중 특징형상 모델링(feature-based modeling)에 대한 설명으로 거리가 먼 것은?
1자주 설계되는 형상을 라이브러리에 저장해 둔다.
2특징형상의 예로는 구멍(hole), 챔퍼(chamfer), 필릿(fillet) 등이 있다.
3특징형상의 주요 치수는 주로 변하지 않게 되어 있다.
4가공에 필요한 정보도 포함할 수 있다.
문제 63
다음 중 RP(쾌속조형장치)에 관한 설명으로 가장 옳은 것은?
1일반적으로 절삭공구를 사용한다.
2얇은 판을 적층시키는 방법으로 시제품을 제작한다.
32차원 도면으로부터 3차원 실물을 직접 제작할 수 있다.
4유한요소법을 활용한다.
문제 64
다음은 경도(u)와 위도(v)를 매개변수로 한 지구표면의 곡면식이다. 이와 관련된 설명 중 틀린 것은?
1이 곡면은 반경이 R인 구면이다.
2적도 위의 한 점(v=0)에서 극점 방향으로의 곡률반경은 1/R이다.
3적도 위의 한 점(v=0)에서 적도를 따라가는 방향으로의 tangent 벡터는 (-Rsinu, Rcosu,0)이다.
4적도 위의 한 점(v=0)에서 극점방향으로의 tangent 벡터는 (0,0,R)이다.
문제 65
다음 형상 모델링에 대한 설명 중 틀린 것은?
1와이어프레임 모델은 명확한 단면도 작성이 가능하다.
2솔리드 모델링에 의해 생성된 모델은 어떤 지점이 모델의 내부인지 외부인지 구별할 수 있는 수학적 표현이 포함되어 있다.
3서피스 모델은 점과 선의 정보와 더불어 면에 대한 정보를 포함하는 모델이다.
4솔리드 모델은 FEM(Finite Element Method)을 위한 메쉬 자동분할이 가능하다.
문제 66
다음 중 컴퓨터 그래픽에서 3차원 공간 위의 한 점을 정의하는 기본적인 3차원 좌표계가 아닌 것은?
1작업물 좌표계(work coordinate system)
2모델 좌표계(model coordinate system)
3시각 좌표계(viewing coordinate system)
4세계 좌표계(world coordinate system)
문제 67
다음 중 직사각형을 평행사변형으로 만들려고 할 때 사용되는 변환은?
1전단(shearing) 변환
2회전(rotation) 변환
3반사(reflection) 변환
4크기(scaling) 변환
문제 68
다음 은선, 은면 제거 알고리즘에 대한 설명 중 옳은 것은?
1후향면(back-face) 제거 알고리즘은 물체의 안쪽 방향에 있는 법선벡터가 관찰자쪽으로 향하고 있다면 물체의 면이 가시적이고, 그렇지 않으면 비가시적이라는 기본 개념을 이용한다.
2깊이 분류(depth-sorting) 알고리즘에서는 물체의 면들이 관찰자로부터의 거리로 정렬되며, 가장 먼 면부터 가장 가까운 면으로 각각의 색깔로 채워진다.
3후향면 제거 알고리즘은 특히 오목한 물체의 숨은 면을 제거하는 데 적합하다.
4z-버퍼 방법에서는 법선벡터가 관찰자 앞쪽을 향하는 면들이 관찰자로부터의 거리 순서로 스크린에 투영된다.
문제 69
다음 중 Bezier 곡선에 해당하지 않는 사항은?
1곡선은 다각형의 시작점과 끝점을 통과하여야 한다.
2다각형의 꼭지점 순서가 거꾸로 되어도 같은 곡선이 생성되어야 한다.
3다각형 양끝의 선분은 시작점과 끝점의 접선벡터와 같은 방향이다.
4첫 번째 조정점을 움직여도 마지막 조정점 근처의 곡선 부분은 영향을 받지 않는다.
문제 70
의료용 영상자료를 3차원으로 모델링하기 위해서 자주 사용되는 방법으로서 일정한 간격의 부피를 차지하는 기본적인 입체요소들의 집합으로 임의의 형상을 표현하는 형상모델을 지칭하는 용어는?
1날개 모서리 모델(winged edge model)
2특징 형상 모델(feature-based model)
3분해 모델(decomposition model)
4오일러 모델(Euler model)
문제 71
다음 그림에서 OP가 정지상태에서 출발하여 O를 중심으로 하여 각 가속도 10rad/s2으로 화살표 방향으로 회전했을 때, 0.6초 후의 P점의 속도(v′)는 약 몇 cm/s인가? (단, 의 길이는 20cm이다.)
136
272
360
4120
문제 72
마찰차에서 운전 중에 운전자가 원하는 대로 속도비를 변경할 수 있는 무단변속기구가 아닌 것은?
1타원 마찰차식 무단변속기구
2원판 마찰차식 무단변속기구
3원추 마찰차식 무단변속기구
4구면 마찰차식 무단변속기구
문제 73
잇수 Z개, 피치가 pmm인 체인 스프로킷이 nrpm으로 회전할 때 체인의 평균속도(v, m/s)를 구하는 식은?
1v=1000×npZ
2
3v=60000×npZ
4
문제 74
그림과 같은 링크 구조의 자유도는 얼마인가?
10
21
32
43
문제 75
연쇄의 종류 중 연쇄를 구성하는 1개의 링크에 운동을 주면 다른 링크는 모두 제한된 일정한 운동만을 하는 연쇄는?
1고정 연쇄
2한정 연쇄
3불한정 연쇄
4불구속 연쇄
문제 76
캠 설계를 잘못했을 때 나타나는 경우 중 변위 함수의 차수를 작게 할 경우 가속도 함수가 무한대로 나타날 수가 있다. 이 때 무한대로 나타난 함수를 무엇이라고 하는가?
1저크 함수(Jerk function)
2구간 함수(Piecewise function)
3디락 델타 함수(Dirac delta function)
4조화 함수(Harmonic function)
문제 77
압력 각이 20°인 표준 스퍼 기어에서 언더컷을 일으키지 않는 이론 한계 잇수는 몇 개 인가?
115개
217개
319개
421개
문제 78
다음 전동용 기계요소 중 가장 정확한 속도비를 얻을 수 있는 전동방식은?
1평벨트
2V벨트
3체인
4로프
문제 79
직선운동기구에는 크게 엄밀직선운동기구(exact straight line motion mechanism)와 근사직선운동기구(approximate straight line motion mechanism)로 나눌 수 있는데 다음 중 엄밀직선운동기구에 속하는 것은?
1와트 기구(Watt’s mechanism)
2로버트 기구(Robert’s mechanism)
3체비셰프 기구(Tschebyscheff’s mechanism)
4포슬리어 기구(Peaucellier’s mechanism)
문제 80
지름 2m의 바퀴가 130rpm으로 회전할 때, 각속도(w) 및 원주 속도(v)는 약 얼마인가?
1w =13.6 rad/s, v =13.6 m/s
2w =13.6 rad/s, v =17 m/s
3w =15 rad/s, v =13.6 m/s
4w =20 rad/s, v =20 m/s
문제 1
그림의 H형 단면의 도심축인 Z축에 관한 회전반경(radius of gyration)은 얼마인가?
1
2
3
4
문제 2
그림과 같이 A, B의 원형 단면봉은 길이가 같고, 지름이 다르며, 양단에서 같은 압축하중 P를 받고 있다. 응력은 각 단면에서 균일하게 분포된다고 할 때 저장되는 탄성 변형 에너지의 비 UB/UA는 얼마가 되겠는가?
11/3
25/9
32
49/5
문제 3
길이 6m 인 단순 지지보에 등분포하중 q가 작용할 때 단면에 발생하는 최대 굽힘응력이 337.5MPa이라면 등분포하중 q는 약 몇 kN/m인가? (단, 보의 단면은 폭×높이=40mm×100mm이다.)
14
25
36
47
문제 4
지름 20mm, 길이 1000mm의 연강봉이 50kN의 인장하중을 받을 때 발생하는 신장량은 약 몇 mm인가? (단, 탄성계수 E=210GPa이다.)
17.58
20.758
30.0758
40.00758
문제 5
다음과 같이 3개의 링크를 핀을 이용하여 연결하였다. 2000N의 하중 P가 작용할 경우 핀에 작용되는 전단응력은 약 몇 MPa인가? (단, 핀의 직경은 1cm이다.)
112.73
213.24
315.63
416.56
문제 6
지름이 60mm인 연강축이 있다. 이 축의 허용전단응력은 40MPa이며 단위 길이 1m당 허용회전각도는 1.5°이다. 연강의 전단 탄성계수를 80GPa이라 할 때 이 축의 최대 허용 토크는 약 몇 N·m인가?
1696
21696
32664
43664
문제 7
평면 응력 상태에서 εx=-150×10-6, εy=-280×10-6, γxy=850×10-6일 때, 최대주 변형률(ε1)과 최소주변형률(ε2)은 각각 약 얼마인가?
1ε1=215×10-6, ε2=-645×10-6
2ε1=645×10-6, ε2=215×10-6
3ε1=315×10-6, ε2=-645×10-6
4ε1=545×10-6, ε2=315×10-6
문제 8
지름 3cm인 강축이 26.5rev/s의 각속도로 26.5kW의 동력을 전달하고 있다. 이 축에 발생하는 최대 전단응력은 약 몇 MPa인가?
130
240
350
460
문제 9
폭 3cm, 높이 4cm의 직사각형 단면을 갖는 외팔보가 자유단에 그림에서와 같이 집중하중을 받을 때 보 속에 발생하는 최대전단응력은 몇 N/cm인가?
112.5
213.5
314.5
415.5
문제 10
그림과 같은 보에서 발생하는 최대굽힘 모멘트는 몇 kN·m인가?
12
25
37
410
문제 11
그림과 같은 외팔보에 대한 전단력 선도로 옳은 것은? (단, 아랫방향을 양(+)으로 본다.)
1
2
3
4
문제 12
보의 자중을 무시할 때 그림과 같이 자유단 C에 집중하중 2P가 작용할 때 B점에서 처짐 곡선의 기울기각은? (단, 세로탄성계수를 E, 단면 2차 모멘트를 I라고 한다.)
1
2
3
4
문제 13
원형 단면축이 비틀림을 받을 때, 그 속에 저장되는 탄성 변형에너지 U는 얼마인가? (단, T : 토크, L : 길이, G : 가로탄성계수, IP : 극관성모멘트, I : 관성모멘트, E : 세로 탄성계수이다.)
1
2
3
4
문제 14
그림에 표시한 단순 지지보에서의 최대 처짐량은? (단, 보의 굽힘 강성은 EI이고, 자중은 무시한다.)
1
2
3
4
문제 15
원통형 압력용기에 내압 P가 작용할 때, 원통부에 발생하는 축 방향의 변형률 εx및 원주 방향 변형률 εy는? (단, 강판의 두께 t는 원통의 지름 D에 비하여 충분히 작고, 강판 재료의 탄성계수 및 포아송 비는 각각 E, v이다.)
1
2
3
4
문제 16
그림에서 784.8N과 평형을 유지하기 위한 힘 F1과 F2는?
1F1= 395.2 N, F2= 632.4 N
2F1= 790.4 N, F2= 632.4 N
3F1= 790.4 N, F2= 395.2 N
4F1= 632.4 N, F2= 395.2 N
문제 17
최대 사용강도 400MPa의 연강봉에 30kN의 축방향의 인장하중이 가해질 경우 강봉의 최소지름은 몇 cm까지 가능한가? (단, 안전율은 5이다.)
12.69
22.99
32.19
43.02
문제 18
지름이 0.1m이고 길이가 15m인 양단힌지인 원형강 장주의 좌굴임계하중은 약 몇 kN인가? (단, 장주의 탄성계수는 200GPa이다.)
143
255
367
479
문제 19
그림과 같이 길이가 동일한 2개의 기둥 상단에 중심 압축 하중 2500N이 작용할 경우 전체 수축량은 약 몇 mm 인가? (단 단면적 A1=1000mm2, A2=2000mm2, 길이 L=300mm, 재료의 탄성계수 E=90GPa이다.)
10.625
20.0625
30.00625
40.000625
문제 20
그림과 같이 전길이에 걸쳐 균일 분포하중 ω를 받는 보에서 최대처짐 δmax 를 나타내는 식은? (단, 보의 굽힘 강성계수는 EI이다.)
1
2
3
4
문제 21
너트를 조정하여 점접촉이 이루어지므로 마찰이 적고 백래쉬를 “0”에 가깝게 할 수 있는 나사는?
1볼 나사
2삼각 나사
3사다리꼴 나사
4관용테이퍼 나사
문제 22
가공물, 미디어(media), 가공액 등을 통속에 혼합하여 회전시킴으로써 깨끗한 가공면을 얻을 수 있는 특수 가공법은?
1배럴가공(barrel finishing)
2롤 다듬질(roll finishing)
3버니싱(burnishing)
4블라스팅(blasting)
문제 23
프로젝션 용접(projection welding)의 특징에 관한 설명으로 틀린 것은?
1전극수명이 짧다.
2작업능률이 높다.
3작업속도가 빠르다.
4수 개의 용접이 동시에 가능하다.
문제 24
지그의 종류 중 공작물의 전체 면이 지그로 둘러싸인 것으로써 공작물을 한번 고정한 후 지그를 회전시키면서 전면을 가공할 수 있는 것은?
1템플릿지그(template jig)
2채널지그(channel jig)
3박스지그(box jig)
4리프지그(leaf jig)
문제 25
방전가공에 사용되는 가공액 중 절연유로 사용할 수 없는 것은?
1석유
2머신유
3휘발유
4스핀들유
문제 26
주조에서 탕구계의 기능이 아닌 것은?
1부유 불순물을 분리시켜 모으는 기능
2주형의 공간에 용탕을 주입시키는 기능
3주형의 침식과 가스의 혼입을 방지할 수 있는 기능
4용탕이 주입될 때 가급적 난류를 일으켜 주형 내에 유입되도록 하는 기능
문제 27
다음 용접 결함의 검사 방법 중 파괴검사에 속하는 것은?
1자분검사
2피로검사
3방사선검사
4초음파검사
문제 28
다음 중 밀링머신의 부속장치가 아닌 것은?
1분할대(indexing head)
2회전 테이블(rotary table)
3컬럼 장치(column attachment)
4슬로팅 장치(slotting attachment)
문제 29
재료를 재결정온도 이상에서 가공하는 열간가공의 특징으로 틀린 것은?
1동력소모가 많다.
2방향성을 갖는 주조조직이 제거된다.
3파괴되었던 결정립이 다시 생성되어 재질이 균일해진다.
4변형저항이 적어 짧은 시간 내에 강력한 가공이 가능하다.
문제 30
금속의 표면을 경화시키기 위한 물리적인 표면 경화법은?
1질화법
2청화법
3침탄법
4화염 경화법
문제 31
마찰용접의 특징으로 옳지 않은 것은?
1치수정밀도가 높고 재료가 절약된다.
2용접시간이 짧고 변형의 발생이 적다.
3조작이 간단하고 이종 금속의 접합이 가능하다.
4피용접물의 형상치수, 길이, 무게 등에 제한이 없다.
문제 32
절삭공구의 여유각이 작아 측면과 공작물과의 마찰에 의해 발생되는 마모는?
1치핑(chipping)
2구성인선(built-up edge)
3플랭크 마모(flank wear)
4크레이터 마모(crater wear)
문제 33
주철과 같이 취성이 큰 재질의 공작물을 절삭할 때 발생하기 쉬운 칩의 형태는?
1유동형
2전단형
3열단형
4균열형
문제 34
선반에서 지름 100mm의 탄소강재를 회전수 200rpm, 이송속도 0.25mm/rev, 길이 50mm를 1회 가공할 때 소요되는 시간은 몇 분인가?
10.01
20.1
31
410
문제 35
프레스작업에서 전단가공의 종류가 아닌 것은?
1블랭킹
2딤플링
3트리밍
4다이 커팅
문제 36
주입 중량이 256kg이고 주물의 살 두께가 56mm인 경우에 소요되는 주입시간은 약 몇 초인가? (단, 주물 살 두께 계수 S=4.45이다.)
131.8
243.6
364.5
471.2
문제 37
용접재를 강하게 맞대어 대전류를 통하게 하면 이음부 부근의 접촉 저항열에 의해 용접부가 적당한 온도에 도달한다. 이 때 축방향으로 큰 압력을 주어 용접하는 방법은?
1심 용접
2업셋 용접
3퍼커션 용접
4프로젝션 용접
문제 38
광유에 비눗물을 첨가한 것으로 원액과 물을 혼합하여 냉각과 윤활성이 좋고 값이 저렴하여 널리 사용되는 절삭유는?
1석유
2유화유
3극압유
4지방유
문제 39
방전가공용 전극재료의 구비조건으로 틀린 것은?
1전기 저항값이 높고 전기 전도도가 낮을 것
2융점이 높아 방전 시 소모가 적을 것
3성형이 용이하고 가격이 저렴할 것
4방전가공성이 우수할 것
문제 40
머시닝센터에서 로터리 테이블을 추가할 때 그 상부의 팰릿을 자동으로 교환시켜 기계정지 시간을 단축시킬 수 있는 장치는?
1APC
2ATC
3HSM
4FA
문제 41
회전수가 1500rpm, 베어링 하중이 2500N, 기본 동정격하중이 35000N인 롤러 베어링의 수명은 약 몇 시간인가?
130460
252530
373480
495320
문제 42
핀(pin)이 주로 사용되는 용도에 해당하지 않는 것은?
1너트의 풀림 방지
2핸들과 축의 고정
3조립 부품의 위치 결정
4진동의 흡수
문제 43
코일 스프링에서 축방향 작용하중을 P, 코일의 유효지름을 D, 소선의 지름을 d, Wahl의 응력수정계수를 K라 할 때 최대전단응력 τmax 를 구하는 식으로 옳은 것은?
1
2
3
4
문제 44
V-벨트 전동장치에서 벨트의 마찰계수 μ, V 홈의 각도는 2α라고 할 때, 벨트의 유효마찰계수 μ′를 구하는 식으로 옳은 것은?
1
2
3μ′=μ(sinα+μcosα)
4μ′=μ(cosα+μsinα)
문제 45
용접이음의 일반적인 장·단점에 대한 설명으로 옳지 않은 것은?
1이음 효율이 비교적 높은 편이다.
2조립 공정의 자동화를 구현하기 어렵다.
3열 영향으로 재료가 변질되기 쉽다.
4볼트나 리벳에 비해 중량 증가가 거의 없다.
문제 46
단식 블록 브레이크에서 드럼의 원주속도는 8m/s, 제동 동력은 1.9kW일 때, 브레이크 용량(μpv, MPa·m/s)은? (단, 블록의 마찰면적은 50cm2이고, 마찰계수는 0.3이다.)
10.95
20.71
30.55
40.38
문제 47
벨트방식의 무단변속기에서 구동축의 회전수 2400rpm, 토크 150N·m이고 벨트 구동 풀리의 반지름은 60mm이다. 여기서 피동 풀리의 반지름이 180mm라고 할 때 피동축에서의 회전수(N)와 토크(T)는?
1N = 800rpm, T = 30N·m
2N = 800rpm, T = 450N·m
3N = 2400rpm, T = 150N·m
4N = 7200rpm, T = 30N·m
문제 48
모듈이 3인 인벌류트 치형의 표준 스퍼기어에서 이 뿌리 틈새를 0.25×모듈(m)으로 할 때 총 이 높이는 몇 mm인가?
13.75
24.50
36.75
47.50
문제 49
그림과 같이 탄성체인 볼트, 너트, 와셔, 두 평판이 체결되어 있다. 두 평판은 동일 재질로서 이들 스프링 상수는 K이며, 볼트의 스프링 상수는 Kb라고 할 때 K=8Kb가 성립한다. 볼트의 초기 체결력이 5000N, 두 평판 사이에 걸리는 외부하중(P)이 9000N이고 볼트의 단면에서의 허용인장응력이 70MPa일 때, 볼트의 최소 골지름은 약 몇 mm인가? (단, 와셔의 영향은 무시한다.)
18.5mm
29.5mm
310.5mm
411.5mm
문제 50
역류를 방지하고 유체를 한쪽 방향으로만 흐르게 하는 밸브는?
1스톱 밸브
2나비형 밸브
3감압 밸브
4체크 밸브
문제 51
표점거리가 100mm, 시험편의 평행부 지름이 14mm인 시험편을 최대하중 6400kgf로 인장한 후 표점거리가 120mm로 변화 되었을 때 인장강도는 약 몇 kgf/mm2인가?
110.4
232.7
341.6
461.4
문제 52
상온에서 순철의 결정격자는?
1체심입방격자
2면심입방격자
3조밀육방격자
4정방격자
문제 53
탄소함유량이 0.8%가 넘는 고탄소강의 담금질 온도로 가장 적당한 것은?
1A1 온도보다 30 ~ 50℃ 정도 높은 온도
2A2 온도보다 30 ~ 50℃ 정도 높은 온도
3A3 온도보다 30 ~ 50℃ 정도 높은 온도
4A4 온도보다 30 ~ 50℃ 정도 높은 온도
문제 54
다음은 일반적으로 수지에 나타나는 배향 특성에 대한 설명으로 틀린 것은?
1금형온도가 높을수록 배향은 커진다.
2수지의 온도가 높을수록 배향이 작아진다.
3사출 시간이 증가할수록 배향이 증대된다.
4성형품의 살두께가 얇아질수록 배향이 커진다.
문제 55
금속침투법 중 Zn을 강 표면에 침투 확산시키는 표면처리법은?
1크로마이징
2세라다이징
3칼로라이징
4보로나이징
문제 56
다음 합금 중 베어링용 합금이 아닌 것은?
1화이트메탈
2켈밋합금
3배빗메탈
4문쯔메탈
문제 57
다음 그림과 같은 상태도의 명칭은?
1편정형 고용체 상태도
2전율 고용체 상태도
3공정형 한율 상태도
4부분 고용체 상태도
문제 58
황(S) 성분이 적은 선철을 용해로에서 용해한 후 주형에 주입 전 Mg, Ca 등을 첨가시켜 흑연을 구상화한 주철은?
1합금주철
2칠드주철
3가단주철
4구상흑연주철
문제 59
금속나트륨 또는 플루오르화 알칼리 등의 첨가에 의해 조직이 미세화 되어 기계적 성질의 개선 및 가공성이 증대되는 합금은?
1Al - Si
2Cu - Sn
3Ti - Zr
4Cu - Zn
문제 60
영구 자석강이 갖추어야 할 조건으로 가장 적당한 것은?
1잔류자속 밀도 및 보자력이 모두 클 것
2잔류자속 밀도 및 보자력이 모두 작을 것
3잔류자속 밀도가 작고 보자력이 클 것
4잔류자속 밀도가 크고 보자력이 작을 것
문제 61
CAD 시스템에 의하여 수행되어지는 설계와 관련된 업무가 아닌 것은?
1형상 모델링
2설계 평가
3자동 도면 작성
4제품 검사
문제 62
다음 중 특징형상 모델링(feature-based modeling)에 대한 설명으로 거리가 먼 것은?
1자주 설계되는 형상을 라이브러리에 저장해 둔다.
2특징형상의 예로는 구멍(hole), 챔퍼(chamfer), 필릿(fillet) 등이 있다.
3특징형상의 주요 치수는 주로 변하지 않게 되어 있다.
4가공에 필요한 정보도 포함할 수 있다.
문제 63
다음 중 RP(쾌속조형장치)에 관한 설명으로 가장 옳은 것은?
1일반적으로 절삭공구를 사용한다.
2얇은 판을 적층시키는 방법으로 시제품을 제작한다.
32차원 도면으로부터 3차원 실물을 직접 제작할 수 있다.
4유한요소법을 활용한다.
문제 64
다음은 경도(u)와 위도(v)를 매개변수로 한 지구표면의 곡면식이다. 이와 관련된 설명 중 틀린 것은?
1이 곡면은 반경이 R인 구면이다.
2적도 위의 한 점(v=0)에서 극점 방향으로의 곡률반경은 1/R이다.
3적도 위의 한 점(v=0)에서 적도를 따라가는 방향으로의 tangent 벡터는 (-Rsinu, Rcosu,0)이다.
4적도 위의 한 점(v=0)에서 극점방향으로의 tangent 벡터는 (0,0,R)이다.
문제 65
다음 형상 모델링에 대한 설명 중 틀린 것은?
1와이어프레임 모델은 명확한 단면도 작성이 가능하다.
2솔리드 모델링에 의해 생성된 모델은 어떤 지점이 모델의 내부인지 외부인지 구별할 수 있는 수학적 표현이 포함되어 있다.
3서피스 모델은 점과 선의 정보와 더불어 면에 대한 정보를 포함하는 모델이다.
4솔리드 모델은 FEM(Finite Element Method)을 위한 메쉬 자동분할이 가능하다.
문제 66
다음 중 컴퓨터 그래픽에서 3차원 공간 위의 한 점을 정의하는 기본적인 3차원 좌표계가 아닌 것은?
1작업물 좌표계(work coordinate system)
2모델 좌표계(model coordinate system)
3시각 좌표계(viewing coordinate system)
4세계 좌표계(world coordinate system)
문제 67
다음 중 직사각형을 평행사변형으로 만들려고 할 때 사용되는 변환은?
1전단(shearing) 변환
2회전(rotation) 변환
3반사(reflection) 변환
4크기(scaling) 변환
문제 68
다음 은선, 은면 제거 알고리즘에 대한 설명 중 옳은 것은?
1후향면(back-face) 제거 알고리즘은 물체의 안쪽 방향에 있는 법선벡터가 관찰자쪽으로 향하고 있다면 물체의 면이 가시적이고, 그렇지 않으면 비가시적이라는 기본 개념을 이용한다.
2깊이 분류(depth-sorting) 알고리즘에서는 물체의 면들이 관찰자로부터의 거리로 정렬되며, 가장 먼 면부터 가장 가까운 면으로 각각의 색깔로 채워진다.
3후향면 제거 알고리즘은 특히 오목한 물체의 숨은 면을 제거하는 데 적합하다.
4z-버퍼 방법에서는 법선벡터가 관찰자 앞쪽을 향하는 면들이 관찰자로부터의 거리 순서로 스크린에 투영된다.
문제 69
다음 중 Bezier 곡선에 해당하지 않는 사항은?
1곡선은 다각형의 시작점과 끝점을 통과하여야 한다.
2다각형의 꼭지점 순서가 거꾸로 되어도 같은 곡선이 생성되어야 한다.
3다각형 양끝의 선분은 시작점과 끝점의 접선벡터와 같은 방향이다.
4첫 번째 조정점을 움직여도 마지막 조정점 근처의 곡선 부분은 영향을 받지 않는다.
문제 70
의료용 영상자료를 3차원으로 모델링하기 위해서 자주 사용되는 방법으로서 일정한 간격의 부피를 차지하는 기본적인 입체요소들의 집합으로 임의의 형상을 표현하는 형상모델을 지칭하는 용어는?
1날개 모서리 모델(winged edge model)
2특징 형상 모델(feature-based model)
3분해 모델(decomposition model)
4오일러 모델(Euler model)
문제 71
다음 그림에서 OP가 정지상태에서 출발하여 O를 중심으로 하여 각 가속도 10rad/s2으로 화살표 방향으로 회전했을 때, 0.6초 후의 P점의 속도(v′)는 약 몇 cm/s인가? (단, 의 길이는 20cm이다.)
136
272
360
4120
문제 72
마찰차에서 운전 중에 운전자가 원하는 대로 속도비를 변경할 수 있는 무단변속기구가 아닌 것은?
1타원 마찰차식 무단변속기구
2원판 마찰차식 무단변속기구
3원추 마찰차식 무단변속기구
4구면 마찰차식 무단변속기구
문제 73
잇수 Z개, 피치가 pmm인 체인 스프로킷이 nrpm으로 회전할 때 체인의 평균속도(v, m/s)를 구하는 식은?
1v=1000×npZ
2
3v=60000×npZ
4
문제 74
그림과 같은 링크 구조의 자유도는 얼마인가?
10
21
32
43
문제 75
연쇄의 종류 중 연쇄를 구성하는 1개의 링크에 운동을 주면 다른 링크는 모두 제한된 일정한 운동만을 하는 연쇄는?
1고정 연쇄
2한정 연쇄
3불한정 연쇄
4불구속 연쇄
문제 76
캠 설계를 잘못했을 때 나타나는 경우 중 변위 함수의 차수를 작게 할 경우 가속도 함수가 무한대로 나타날 수가 있다. 이 때 무한대로 나타난 함수를 무엇이라고 하는가?
1저크 함수(Jerk function)
2구간 함수(Piecewise function)
3디락 델타 함수(Dirac delta function)
4조화 함수(Harmonic function)
문제 77
압력 각이 20°인 표준 스퍼 기어에서 언더컷을 일으키지 않는 이론 한계 잇수는 몇 개 인가?
115개
217개
319개
421개
문제 78
다음 전동용 기계요소 중 가장 정확한 속도비를 얻을 수 있는 전동방식은?
1평벨트
2V벨트
3체인
4로프
문제 79
직선운동기구에는 크게 엄밀직선운동기구(exact straight line motion mechanism)와 근사직선운동기구(approximate straight line motion mechanism)로 나눌 수 있는데 다음 중 엄밀직선운동기구에 속하는 것은?
1와트 기구(Watt’s mechanism)
2로버트 기구(Robert’s mechanism)
3체비셰프 기구(Tschebyscheff’s mechanism)
4포슬리어 기구(Peaucellier’s mechanism)
문제 80
지름 2m의 바퀴가 130rpm으로 회전할 때, 각속도(w) 및 원주 속도(v)는 약 얼마인가?
1w =13.6 rad/s, v =13.6 m/s
2w =13.6 rad/s, v =17 m/s
3w =15 rad/s, v =13.6 m/s
4w =20 rad/s, v =20 m/s
