문제 1
전차선의 편위를 결정하는 요소로 거리가 가장 먼 것은?
1지지물의 경사에 의한 전차선의 편위
2풍압에 의한 전차선의 편위
3대기압에 의한 전차선의 편위
4곡선로에서 전차선의 편위
문제 2
전차선과 조가선을 일괄 자동장력조정하는 경우 전차선의 허용장력을 1500[kgf]라 하면 이 전차선의 표준장력[kgf]은?
11200
21275
31350
41425
문제 3
직류 강체전차선로에서 T-Bar에 전차선이 잘 밀착하도록 하여 연속적으로 고정시키는 연결금구는?
1절연매립전
2롱이어
3이행장치
4익스팬션
문제 4
교류 강체전차선로(R-Bar 방식)에서 단권변일기방식의 급전계통 보호선은 어떤 보호방식을 사용하고 있는가?
1절연 보호방식
2비절연 보호방식
3흡상선 보호방식
4임피던스본드 보호방식
문제 5
차체 경사를 레일면에서 585mm 정을 중심으로 해서 좌우 610mm의 수평점에서 상하 최대 32mm라 할 때 차체 동요에 의한 팬터그래프의 경사각은 약 몇 [ ° ]인가?
11°
22°
33°
45°
문제 6
1급전 구간에 2이상의 급전점을 가진 급전방식은?
1연장급전
2직렬급전
3병렬급전
4직ㆍ병렬급전
문제 7
고속전차선로에서 흐름방지장치는 터널입구에서 350[m] 정도 되는 지점에 설치하고, 인류장치는 터널외부에 설치하는 경우로 맞는 것은?
1터널길이가 1500[m]를 초과할 경우
2터널길이가 1050[m] 초과, 1500[m] 이하일 경우
3하나 또는 여러 개의 연속된 터널길이가 각각 700[m] 이하일 경우
4터널길이가 700[m] 초과, 1050[m] 이하일 경우
문제 8
교류 R-bar방식 전차선로에서 가공전차선로의 인류 장치와 같은 용도로 사용하며, 컨덕트 레일로 들어오는 전차선의 작용을 흡수하는 장치는?
1고정점
2한계점
3제한점
4경계점
문제 9
전차선 110mm2 접촉점에 흐르는 아크전류를 I(A), 지속시간을 t(sec) 라 할 때 전차선이 단선되는 시점을 나타내는 식은?
1Iㆍt ≥ 750
2Iㆍt ≥ 850
3Iㆍt ≥ 950
4Iㆍt ≥ 1050
문제 10
강체 조가방식 중 T-bar방식에 사용하는 애자의 규격으로 맞는 것은?
195[mm]
2105[mm]
3250[mm]
4300[mm]
문제 11
정류기용 변압기의 직류권선전압올 1200(V)로 하였을 때 3상 전파정류방식에서 무부하시 발생하는 직류전압[V]은?
1952
21020
31620
41820
문제 12
고속전차선로의 급전선 분기장치 종류가 아닌 것은?
1암(Arm)식
2동봉 스팬선식
3가동브래키트식
4분기식
문제 13
전차선 110mm2의 허용장력을 1075kgf로 할 때 잔존단면적[mm2]은 약 몇 [mm2]인가? (단, 안전율은 2.2, 전차선의 파괴강도를 35kcf/mm2 로 한다.)
144.32
251.78
357.42
467.57
문제 14
바람의 영향이 없고, 직선 및 곡선반지름이 1600m 이상인 가동브래킷 구간에서 지지점 경간이 60m 일 때 표준가고는 약 몇 [mm] 인가? (단, 조가선은 St 90mm2 (0.697kg/m), 전차선은 Cu 110mm2 (0.998kg/m), 드롭퍼의 전차선 단위길이당 환산중량은 0.1kg/m 이고, 드롭퍼의 최소길이는 0.15m, 표준장력은 1000kgf 이다.)
1550
2710
3958
41000
문제 15
단상 100[KVA] 2차전압 210[V], 임피던스 2.8[%]일 때 단락전류의 크기는 약 몇 [A]인가?
13300.5
26370.6
317006.8
425480.5
문제 16
강체가선방식(R-bar)의 최대 이도 f 를 구하는 식은? (단, ga+ge : R-bar와 전차선의 중량[N/m], a : R-bar의 지지 경간 [m], Ea : 탄성계수[N/m2], Iy-y : y-y축의 관성모멘트 [cm2] 이다.)
1
2
3
4
문제 17
하중이 0.5kg 인 1m 의 전차선을 지지점이 수평인 경간 50m 에 가설하여 이도를 0.2m 로 하려면, 전선의 표준장력은 약 몇 [kgf] 인가?
1681.3
2724.5
3781.3
4794.5
문제 18
심플커티너리 가선방식에서 팬터그래프의 공진속도[km/h]는 약 몇 [km/h]인가? (단, 경간(S): 60[m]. 스프링계수(K'): 2000[N/m], 스프링계수 부등율(ε): 0.4, 등가질량(m): 80[kg]이다.)
1180
2155
3165
4175
문제 19
고속전차선로 4경간의 에어섹숀에서 주축전주(2e 및 2l) 쌍브래킷 가고의 조합으로 맞는 것은?
11.8[m]와 1.4[m]
22.0[m]와 1.3[m]
32.2[m]와 1.2[m]
42.4[m]와 1.0[m]
문제 20
선로가 곡선인 개소에서 차량이 선로외측으로 넘어지는 것을 막고 승차감을 좋게 하기 위하여 외축 레일을 내측 레일보다 높게 부설하는데 이때의 높이차를 무엇이라 하는가?
1슬랙(slack)
2완화곡선
3캔트(cant)
4구배
문제 21
전기철도구조물의 강도를 계산하기 위한 설계조건에 해당되지 않는 것은?
1선로조건(곡선반지름)
2지지주가 설치되어 있는 위치의 기상조건
3해당선로의 급전방식과 가선방식
4전압강하와 전선의 온도상승
문제 22
그림과 같은 힘에 대하여 ○ 점에 대한 모멘트 M[tㆍcm]는?
115
220
325
430
문제 23
지표면에서 높이가 11[m]인 단독지지주에 28[kgf/m]의 수평분포하중이 작용하는 경우 4[m] 지점에서의 모멘트 [kgfㆍm]는?
1686
2696
3787
4797
문제 24
다음 중 지선의 종류가 아닌 것은?
1V형 지선
22단 지선
3궁형 지선
4A형 지선
문제 25
다음 철 구조물 중 문형 고정빔 (beam)이 아닌 것은?
1크로스빔
2평면빔
3V형빔
4사각빔
문제 26
철주다리의 구조에서 주체를 기초부와 상부에 분할하여 기초부 완료후 자제부분에 상부주체를 볼트로 체결해서 접속하는 방식은?
1근계매입
2직매입
3앵커볼트매입
4핀구조
문제 27
프리텐션 콘크리트주에 11-30-N6500 으로 표기되어 있다. 여기에서 6500은 무엇을 의미하는기?
1길이
2지름
3설계굽힘 모멘트
4압축력
문제 28

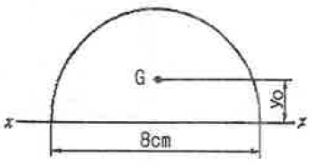

그림과 같이 반지름(r) 4[cm]인 반원의 도심 위치 약 몇 [cm]인가?
11.4cm
21.7cm
31.9cm
42.1cm
문제 29
그림과 같은 단순보의 C점에서 모멘트 [tㆍm]는?
13.75
26.25
318.75
431.25
문제 30
태풍의 10분간 평균풍속으로 30[m/s]가 관측되었다. 순간풍속의 관측값이 없을 경우 이 태풍의 5초간 최대순간 풍속[m/s]은 얼마로 추정하는가?
130.5
236.2
340.5
445.5
문제 31
지름이 2[cm]인 환강봉을 상온보다 10[°C] 상승시켜 양단을 벽에 고정시켰을 때 봉의 단면에서 벽에 영향을 주는 힘[kgf]은 약 몇 [kgf]인가? (단, 탄성계수 E=2.1×106[kg/cm2], 선팽창계수 =1×10-5[1/°C]이다.)
1596.7
25965
3659.4
46597
문제 32
단독지지주에서 지지점의 높이가 L[m]인 전선에 수평집중하중 P[kgf]가 작용하는 경우 h점에서의 전단력[kgt]은? (단, L＞h 이다.)
1P×L
2P(L-h)
3P
4(1/2)P(L-h)
문제 33
가공전차선로에서 전선의 안전율(Fs)은?
1Fs= 인장하중/탄성계수
2Fs= 인장하중/최대사용장력
3Fs= √(인장하중/최대사용장력)
4Fs= 사용장력/인장하중
문제 34
어떤 봉(rod)이 온도변화에 의하여 신장 할 경우의 신장량(δ) 계산식으로 맞는 것은? (단, α : 선팽창계수, L : 길이, △T : 상승온도)
1δ=αL/△T
2δ=αL△T
3δ=α△T/L
4δ=L△T/α
문제 35
그림과 같은 원형단면의 X축에 대한 단면2차모멘트[cm3]는?
116π
220π
340π
450π
문제 36
가공전차선로에 사용하는 단지선의 강도 계산시 지선용 재료의 항장력 P[kgf] 를 나타내는 식은? (단, T는 수평장력 [kgf]. θ는 지선이 전주와 이루는 각도이다.)
1
2
3
4
문제 37
1차원 구조물 중 뼈대 구조인 것은?
1봉(rod)
2기둥(column)
3보(beam)
4트러스(truss)
문제 38
힘을 표시하는 3요소로 적정한 것은?
1수평력, 수직력, 모멘트
2크기, 방향, 작용점
3크기, 방향, 모멘트
4크기, 전단력, 모멘트
문제 39
가공전차선로에 설치된 단독전철주의 지면으로부터 높이는 11[m]이다. 이 전주에 수평분포하중 32[kgf/m]가 작용하는 경우 지면과의 경계점 모멘트[kgfㆍm]는?
11846
21896
31936
41986
문제 40
허용인장응력이 1800kgf/cm2 이고, 인장력이 4500kgf 인 원형강의 소요 단면적[cm2]은?
12
22.5
33
43.5
문제 41
유전체에 대한 경계조건에 설명이 옳지 않은 것은?
1표면전하 밀도란 구속전하의 표면밀도를 말하는 것이다.
2완전 유전체 내에서는 자유전하는 존재하지 않는다.
3경계면에 외부전하가 있으면, 유전체의 내부와 외부의 전하는 평형 되지 않는다.
4특수한 경우를 제외하고 경계면에서 표면전하 밀도는 영(zero)이다.
문제 42
무한히 넓은 도체 평면판에 면밀도 σ[C/m2]의 전하가 분포되어 있는 경우 전력선은 면(面)에 수직으로 나와 평행하게 발산한다. 이 평면의 전계의 세기는 몇 [V/m]인가?
1σ/ε0
2σ/2ε0
3σ/2πε0
4σ/4πε0
문제 43
그림과 같이 정전용량이 Co[F]가 되는 평행판 공기콘덴서에 판면적의 1/2 되는 공간에 비유전률이 εs인 유전체를 채웠을 때 정전용량은 몇 [F] 인가?
1(1/2)(1+εs)C0
2(1+εs)C0
3(2/3)(1+εs)C0
4C0
문제 44
공극을 가진 환상솔레노이드에서 총 권수 N회, 철심의 투자율 μ[H/m]. 단면적 S[m2]. 길이 ℓ[m]이고 공극의 길이가 δ[m]일 때 공극부에 자속밀도 B[Wb/m2]을 얻기 위해서는 몇 [A]의 전류를 흘려야 하는가?
1
2
3
4
문제 45
전하 q[C]이 공기 중의 자계 H[AT/m]에 수직 방향으로 v[m/s] 속도로 돌입하였을 때 받는 힘은 몇 [N]인가?
1qH/μ0v
2(1/μ0)qvH
3qvH
4μ0qvH
문제 46
반지름 a[m]이고, N=1회의 원형코일에 I[A]의 전류가 흐를 때 그 코일의 중심점에서의 자계의 세기 [AT/m]는?
1I / 2πa
2I / 4πa
3I / 2a
4I / 4a
문제 47
무한평면도체에서 d[m]의 거리에 있는 반경 a[m]의 구도체와 평면도체 사이의 정전용량은 몇 [F] 인가? (단, a《d 이다.)
1
2
3
4
문제 48
전선의 체적을 동일하게 유지하면서 2배의 길이로 늘였을 때 저항은 어떻게 되는가?
11/2로 줄어든다.
2동일하다.
32배로 증가한다.
44배로 증가한다.
문제 49
평면 도체로부터 수직거리 a[m]인 곳에 점전하 Q[C]가 있다. Q 와 평면도체 사이에 작용하는 힘은 몇 [N]인가? (단, 평면도체 오른편을 유전율 ε의 공간이라 한다.)
1
2
3
4
문제 50
정전류가 흐르고 있는 무한 직선도체로부터 수직으로 0.1[m]만큼 떨어진 점의 자계의 크기가 100[A/m]이면 0.4[m]만큼 떨어진 점의 자계의 크기[A/m]는?
110
225
350
4100
문제 51
비투자율 μs=800, 원형 단면적이 S=10[cm2], 평균 자로 길이 l=8π×10-2[m]의 환상 철심에 600회의 코일을 감고 이것에 1[A]의 전류를 흘리면 내부의 자속은 몇 [Wb]인가?
11.2×10-3
21.2×10-5
32.4×10-3
42.4×10-5
문제 52
자계의 벡터퍼텐셜을 A [Wb/m]라 할 때 도체 주위에서 자계 B [Wb/m2]가 시간적으로 변화하면 도체에 생기는 전계의 세기 E [V/m]은?
1E = -(∂A/∂t)
2rotE = -(∂A/∂t)
3E = rotA
4rotE = ∂B/∂t
문제 53
그림과 같이 권수 50회이고 전류 1[mA]가 흐르고 있는 직사각형 코일이 0.1[Wb/m2]의 평등자계 내에 자계와 30° 로 기울어 놓았을 때 이 코일의 회전력 (Nㆍm]은? (단, a=10[cm], b=15[cm]이다.)
13.74×10-5
26.49×10-5
37.48×10-5
411.22×10-5
문제 54
변위 전류와 가장 관계가 깊은 것은?
1반도체
2유전체
3자성체
4도체
문제 55
면적이 S[m2]이고 극간의 거리가 d[m]인 평행판 콘덴서에 비유전률 εs 의 유전체를 채울 때 정전용량은 몇 [F] 인가? (단, 진공의 유전률은 ε0 이다.)
12ε0εsS/d
2ε0εsS/πd
3ε0εsS/d
42πε0εsS/d
문제 56
자화의 세기로 정의 할 수 있는 것은?
1단위면적당 자위밀도
2단위체적당 자기모멘트
3자력선 밀도
4자화선 밀도
문제 57
자화율(magnetic susceptibility) χ는 상자성체에서 일반적으로 어떤 값을 갖는가?
1χ = 0
2χ = 1
3χ ＜ 0
4χ ＞ 0
문제 58
그림과 같이 전류가 흐르는 반원형 도선이 평면 z=0 상에 놓여 있다. 이 도선이 자속밀도 B=0.8ax-0.7ay+az [Wb/m2]인 균일자계 내에 놓여 있을 때 도선의 직선 부분에 작용하는 힘은 몇 [N] 인가?
14ax+3.2az
24ax-3.2az
35ax-3.5az
4-5ax+3.5az
문제 59
균일하게 원형단면을 흐르는 전류 I[A]에 의한, 반지름 a[m], 길이 ℓ[m], 비투자율 μs 인 원통도체의 내부 인덕턴스는 몇 [H] 인가?
1(1/2)×10-7μsℓ
210-7μsℓ
32×10-7μsℓ
4(1/2a)×10-7μsℓ
문제 60
압전기 현상에서 분극이 응력과 같은 방향으로 발생하는 현상을 무슨 효과라 하는가?
1종효과
2횡효과
3역효과
4간접효과
문제 61
다음 중 전력원선도에서알 수 없는 것은?
1전력
2조상기 용량
3손실
4코로나 손실
문제 62
표피효과에 대한 설명으로 옳은 것은?
1표피효과는 주파수에 비례한다.
2표피효과는 전선의 단면적에 반비례한다.
3표피효과는 전선의 비투자율에 반비례한다.
4표피효과는 전선의 도전률에 반비례한다.
문제 63
배전선로의 주상변압기에서 고압측-저압측에 주로 사용되는 보호장치의 조합으로 적합한 것은?
1고압측: 프라이머리 컷아웃 스위치, 저압측: 캐치홀더
2고압축: 캐치홀더, 저압측: 프라이머리 컷아웃 스위치
3고압측: 리클로저, 저압측: 라인퓨즈
4고압측: 라인퓨즈, 저압측: 리클로저
문제 64
다음중모선보호용 계전기로 사용하면 가장 유리한 것은?
1재폐로계전기
2과전류계전기
3역상계전기
4거리계전기
문제 65
저압 뱅킹 배선방식에서 캐스케이딩 이란 무엇인가?
1변압기의 전압 배분을 자동으로 하는 것
2수전단 전압이 송전단 전압보다 높아지는 현상
3저압선에 고장이 생기면 건전한 변압기의 일부 또는 전부가 차단되는 현상
4전압 동요가 일어나면 연쇄적으로 파동치는 현상
문제 66
원자로의 감속재가 구비하여야 할 사항으로 적합하지 않은 것은?
1원자량이 큰 원소일 것
2중성자의 흡수 단면적이 적을 것
3중성자와의 충돌 확률이 높을 것
4감속비가 클 것
문제 67
부하역률이 0.6인 경우, 전력용 콘덴서를 병렬로 접속하여 합성역률을 0.9로 개선하면 전원측 선로의 전력손실은 처음 것의 약 몇 %로 감소되는가?
138.5
244.4
356.6
462.8
문제 68
변압기 보호용 비율차동계전기를 사용하여 △-Y 결선의 변압기를 보호하려고 한다. 이 때 변압기 1. 2차측에 설치하는 변류기의 결선 방식은? (단, 위상 보정기능이 없는 경우이다.)
1△-△
2△-Y
3Y-△
4Y-Y
문제 69
송전계통의 안정도 향상 대책이 아닌 것은?
1계통의 직렬 리액턴스를 증가시킨다.
2전압 변동을 적게 한다.
3고장시간, 고장전류를 적게 한다.
4고속도 재폐로 방식을 채용한다.
문제 70
송전계통의 한 부분이 그림에서와 같이 3상변압기로 1차측은 △로, 2차측은 Y로 중성점이 접지되어 있을 경우, 1차측에 흐르는 영상전류는?
11차측 변압기 내부와 1차측 선로에서 반드시 0 이다.
21차측 선로에서 ∞ 이다.
31차측 변압기 내부에서는 반드시 0 이다.
41차측 선로에서 반드시 0 이다.
문제 71
송배전선로의 고장전류 계산에서 영상 임피던스가 필요한 경우는?
13상 단락계산
2선간 단락 계산
31선 지락 계산
43선 단선 계산
문제 72
송전선의 전압변동률을 나타내는 식
에서 VR1은 무엇인가?
에서 VR1은 무엇인가?1부하시 수전단 전압
2무부하시 수전단 전압
3부하시 송전단 전압
4무부하시 송전단 전압
문제 73
공기차단기(ABB)의 공기 압력은 일반적으로 몇 [kg/cm2] 정도 되는가?
15~10
215~30
330~45
445~55
문제 74
부하의 불평형으로 인하여 발생하는 각 상별 불평형 전압을 평형되게 하고 선로손실을 경감시킬 목적으로 밸런서가 사용된다. 다음 중 이 밸런서의 설치가 가장 필요한 배전 방식은?
1단상 2선식
23상 3선식
3단상 3선식
43상 4선식
문제 75
송전선로의 일반회로정수가 A=0.7, C=j1.95×10-3, D=0.9 라 하면 B의 값은 약 얼마인가?
1j90
2-j90
3j190
4-j190
문제 76
공장이나 빌딩에 200[V] 전압을 400[V] 로 승압하여 배전을 할 때. 400[V] 배전과 관계없는 것은?
1전선 등 재료의 절감
2전압변동률의 감소
3배선의 전력손실 경감
4변압기 용량의 절감
문제 77
단도체 대신 같은 단면적의 복도체를 사용할 때 옳은 것은?
1인덕턴스가 증가한다.
2코로나 개시전압이 높아진다.
3선로의 작용정전용량이 감소한다.
4전선 표면의 전위경도를 증가시킨다.
문제 78
조정지 용량 100000[m3], 유효낙차 100[m]인 수력발전소가 있다. 조정지의 전 용량을 사용하여 발생될 수 있는 전력량은 약 몇 [kWh]인가? (단, 수차 및 발전기의 종합효율을 75%로 하고 유효낙차는 거의 일정하다고 본다.)
120417
225248
330448
442540
문제 79
보일러에서 흡수 열량이 가장 큰 곳은?
1절탄기
2수냉벽
3과열기
4공기예열기
문제 80
정격전압 66[kV]인 3상3선식 송전선로에서 1선의 리액턴스가 15[Ω]일 때 이를 100[MVA]기준으로 환산한 %리액턴스는?
117.2
234.4
351.6
468.8
문제 1
전차선의 편위를 결정하는 요소로 거리가 가장 먼 것은?
1지지물의 경사에 의한 전차선의 편위
2풍압에 의한 전차선의 편위
3대기압에 의한 전차선의 편위
4곡선로에서 전차선의 편위
문제 2
전차선과 조가선을 일괄 자동장력조정하는 경우 전차선의 허용장력을 1500[kgf]라 하면 이 전차선의 표준장력[kgf]은?
11200
21275
31350
41425
문제 3
직류 강체전차선로에서 T-Bar에 전차선이 잘 밀착하도록 하여 연속적으로 고정시키는 연결금구는?
1절연매립전
2롱이어
3이행장치
4익스팬션
문제 4
교류 강체전차선로(R-Bar 방식)에서 단권변일기방식의 급전계통 보호선은 어떤 보호방식을 사용하고 있는가?
1절연 보호방식
2비절연 보호방식
3흡상선 보호방식
4임피던스본드 보호방식
문제 5
차체 경사를 레일면에서 585mm 정을 중심으로 해서 좌우 610mm의 수평점에서 상하 최대 32mm라 할 때 차체 동요에 의한 팬터그래프의 경사각은 약 몇 [ ° ]인가?
11°
22°
33°
45°
문제 6
1급전 구간에 2이상의 급전점을 가진 급전방식은?
1연장급전
2직렬급전
3병렬급전
4직ㆍ병렬급전
문제 7
고속전차선로에서 흐름방지장치는 터널입구에서 350[m] 정도 되는 지점에 설치하고, 인류장치는 터널외부에 설치하는 경우로 맞는 것은?
1터널길이가 1500[m]를 초과할 경우
2터널길이가 1050[m] 초과, 1500[m] 이하일 경우
3하나 또는 여러 개의 연속된 터널길이가 각각 700[m] 이하일 경우
4터널길이가 700[m] 초과, 1050[m] 이하일 경우
문제 8
교류 R-bar방식 전차선로에서 가공전차선로의 인류 장치와 같은 용도로 사용하며, 컨덕트 레일로 들어오는 전차선의 작용을 흡수하는 장치는?
1고정점
2한계점
3제한점
4경계점
문제 9
전차선 110mm2 접촉점에 흐르는 아크전류를 I(A), 지속시간을 t(sec) 라 할 때 전차선이 단선되는 시점을 나타내는 식은?
1Iㆍt ≥ 750
2Iㆍt ≥ 850
3Iㆍt ≥ 950
4Iㆍt ≥ 1050
문제 10
강체 조가방식 중 T-bar방식에 사용하는 애자의 규격으로 맞는 것은?
195[mm]
2105[mm]
3250[mm]
4300[mm]
문제 11
정류기용 변압기의 직류권선전압올 1200(V)로 하였을 때 3상 전파정류방식에서 무부하시 발생하는 직류전압[V]은?
1952
21020
31620
41820
문제 12
고속전차선로의 급전선 분기장치 종류가 아닌 것은?
1암(Arm)식
2동봉 스팬선식
3가동브래키트식
4분기식
문제 13
전차선 110mm2의 허용장력을 1075kgf로 할 때 잔존단면적[mm2]은 약 몇 [mm2]인가? (단, 안전율은 2.2, 전차선의 파괴강도를 35kcf/mm2 로 한다.)
144.32
251.78
357.42
467.57
문제 14
바람의 영향이 없고, 직선 및 곡선반지름이 1600m 이상인 가동브래킷 구간에서 지지점 경간이 60m 일 때 표준가고는 약 몇 [mm] 인가? (단, 조가선은 St 90mm2 (0.697kg/m), 전차선은 Cu 110mm2 (0.998kg/m), 드롭퍼의 전차선 단위길이당 환산중량은 0.1kg/m 이고, 드롭퍼의 최소길이는 0.15m, 표준장력은 1000kgf 이다.)
1550
2710
3958
41000
문제 15
단상 100[KVA] 2차전압 210[V], 임피던스 2.8[%]일 때 단락전류의 크기는 약 몇 [A]인가?
13300.5
26370.6
317006.8
425480.5
문제 16
강체가선방식(R-bar)의 최대 이도 f 를 구하는 식은? (단, ga+ge : R-bar와 전차선의 중량[N/m], a : R-bar의 지지 경간 [m], Ea : 탄성계수[N/m2], Iy-y : y-y축의 관성모멘트 [cm2] 이다.)
1
2
3
4
문제 17
하중이 0.5kg 인 1m 의 전차선을 지지점이 수평인 경간 50m 에 가설하여 이도를 0.2m 로 하려면, 전선의 표준장력은 약 몇 [kgf] 인가?
1681.3
2724.5
3781.3
4794.5
문제 18
심플커티너리 가선방식에서 팬터그래프의 공진속도[km/h]는 약 몇 [km/h]인가? (단, 경간(S): 60[m]. 스프링계수(K'): 2000[N/m], 스프링계수 부등율(ε): 0.4, 등가질량(m): 80[kg]이다.)
1180
2155
3165
4175
문제 19
고속전차선로 4경간의 에어섹숀에서 주축전주(2e 및 2l) 쌍브래킷 가고의 조합으로 맞는 것은?
11.8[m]와 1.4[m]
22.0[m]와 1.3[m]
32.2[m]와 1.2[m]
42.4[m]와 1.0[m]
문제 20
선로가 곡선인 개소에서 차량이 선로외측으로 넘어지는 것을 막고 승차감을 좋게 하기 위하여 외축 레일을 내측 레일보다 높게 부설하는데 이때의 높이차를 무엇이라 하는가?
1슬랙(slack)
2완화곡선
3캔트(cant)
4구배
문제 21
전기철도구조물의 강도를 계산하기 위한 설계조건에 해당되지 않는 것은?
1선로조건(곡선반지름)
2지지주가 설치되어 있는 위치의 기상조건
3해당선로의 급전방식과 가선방식
4전압강하와 전선의 온도상승
문제 22
그림과 같은 힘에 대하여 ○ 점에 대한 모멘트 M[tㆍcm]는?
115
220
325
430
문제 23
지표면에서 높이가 11[m]인 단독지지주에 28[kgf/m]의 수평분포하중이 작용하는 경우 4[m] 지점에서의 모멘트 [kgfㆍm]는?
1686
2696
3787
4797
문제 24
다음 중 지선의 종류가 아닌 것은?
1V형 지선
22단 지선
3궁형 지선
4A형 지선
문제 25
다음 철 구조물 중 문형 고정빔 (beam)이 아닌 것은?
1크로스빔
2평면빔
3V형빔
4사각빔
문제 26
철주다리의 구조에서 주체를 기초부와 상부에 분할하여 기초부 완료후 자제부분에 상부주체를 볼트로 체결해서 접속하는 방식은?
1근계매입
2직매입
3앵커볼트매입
4핀구조
문제 27
프리텐션 콘크리트주에 11-30-N6500 으로 표기되어 있다. 여기에서 6500은 무엇을 의미하는기?
1길이
2지름
3설계굽힘 모멘트
4압축력
문제 28
그림과 같이 반지름(r) 4[cm]인 반원의 도심 위치 약 몇 [cm]인가?
11.4cm
21.7cm
31.9cm
42.1cm
문제 29
그림과 같은 단순보의 C점에서 모멘트 [tㆍm]는?
13.75
26.25
318.75
431.25
문제 30
태풍의 10분간 평균풍속으로 30[m/s]가 관측되었다. 순간풍속의 관측값이 없을 경우 이 태풍의 5초간 최대순간 풍속[m/s]은 얼마로 추정하는가?
130.5
236.2
340.5
445.5
문제 31
지름이 2[cm]인 환강봉을 상온보다 10[°C] 상승시켜 양단을 벽에 고정시켰을 때 봉의 단면에서 벽에 영향을 주는 힘[kgf]은 약 몇 [kgf]인가? (단, 탄성계수 E=2.1×106[kg/cm2], 선팽창계수 =1×10-5[1/°C]이다.)
1596.7
25965
3659.4
46597
문제 32
단독지지주에서 지지점의 높이가 L[m]인 전선에 수평집중하중 P[kgf]가 작용하는 경우 h점에서의 전단력[kgt]은? (단, L＞h 이다.)
1P×L
2P(L-h)
3P
4(1/2)P(L-h)
문제 33
가공전차선로에서 전선의 안전율(Fs)은?
1Fs= 인장하중/탄성계수
2Fs= 인장하중/최대사용장력
3Fs= √(인장하중/최대사용장력)
4Fs= 사용장력/인장하중
문제 34
어떤 봉(rod)이 온도변화에 의하여 신장 할 경우의 신장량(δ) 계산식으로 맞는 것은? (단, α : 선팽창계수, L : 길이, △T : 상승온도)
1δ=αL/△T
2δ=αL△T
3δ=α△T/L
4δ=L△T/α
문제 35
그림과 같은 원형단면의 X축에 대한 단면2차모멘트[cm3]는?
116π
220π
340π
450π
문제 36
가공전차선로에 사용하는 단지선의 강도 계산시 지선용 재료의 항장력 P[kgf] 를 나타내는 식은? (단, T는 수평장력 [kgf]. θ는 지선이 전주와 이루는 각도이다.)
1
2
3
4
문제 37
1차원 구조물 중 뼈대 구조인 것은?
1봉(rod)
2기둥(column)
3보(beam)
4트러스(truss)
문제 38
힘을 표시하는 3요소로 적정한 것은?
1수평력, 수직력, 모멘트
2크기, 방향, 작용점
3크기, 방향, 모멘트
4크기, 전단력, 모멘트
문제 39
가공전차선로에 설치된 단독전철주의 지면으로부터 높이는 11[m]이다. 이 전주에 수평분포하중 32[kgf/m]가 작용하는 경우 지면과의 경계점 모멘트[kgfㆍm]는?
11846
21896
31936
41986
문제 40
허용인장응력이 1800kgf/cm2 이고, 인장력이 4500kgf 인 원형강의 소요 단면적[cm2]은?
12
22.5
33
43.5
문제 41
유전체에 대한 경계조건에 설명이 옳지 않은 것은?
1표면전하 밀도란 구속전하의 표면밀도를 말하는 것이다.
2완전 유전체 내에서는 자유전하는 존재하지 않는다.
3경계면에 외부전하가 있으면, 유전체의 내부와 외부의 전하는 평형 되지 않는다.
4특수한 경우를 제외하고 경계면에서 표면전하 밀도는 영(zero)이다.
문제 42
무한히 넓은 도체 평면판에 면밀도 σ[C/m2]의 전하가 분포되어 있는 경우 전력선은 면(面)에 수직으로 나와 평행하게 발산한다. 이 평면의 전계의 세기는 몇 [V/m]인가?
1σ/ε0
2σ/2ε0
3σ/2πε0
4σ/4πε0
문제 43
그림과 같이 정전용량이 Co[F]가 되는 평행판 공기콘덴서에 판면적의 1/2 되는 공간에 비유전률이 εs인 유전체를 채웠을 때 정전용량은 몇 [F] 인가?
1(1/2)(1+εs)C0
2(1+εs)C0
3(2/3)(1+εs)C0
4C0
문제 44
공극을 가진 환상솔레노이드에서 총 권수 N회, 철심의 투자율 μ[H/m]. 단면적 S[m2]. 길이 ℓ[m]이고 공극의 길이가 δ[m]일 때 공극부에 자속밀도 B[Wb/m2]을 얻기 위해서는 몇 [A]의 전류를 흘려야 하는가?
1
2
3
4
문제 45
전하 q[C]이 공기 중의 자계 H[AT/m]에 수직 방향으로 v[m/s] 속도로 돌입하였을 때 받는 힘은 몇 [N]인가?
1qH/μ0v
2(1/μ0)qvH
3qvH
4μ0qvH
문제 46
반지름 a[m]이고, N=1회의 원형코일에 I[A]의 전류가 흐를 때 그 코일의 중심점에서의 자계의 세기 [AT/m]는?
1I / 2πa
2I / 4πa
3I / 2a
4I / 4a
문제 47
무한평면도체에서 d[m]의 거리에 있는 반경 a[m]의 구도체와 평면도체 사이의 정전용량은 몇 [F] 인가? (단, a《d 이다.)
1
2
3
4
문제 48
전선의 체적을 동일하게 유지하면서 2배의 길이로 늘였을 때 저항은 어떻게 되는가?
11/2로 줄어든다.
2동일하다.
32배로 증가한다.
44배로 증가한다.
문제 49
평면 도체로부터 수직거리 a[m]인 곳에 점전하 Q[C]가 있다. Q 와 평면도체 사이에 작용하는 힘은 몇 [N]인가? (단, 평면도체 오른편을 유전율 ε의 공간이라 한다.)
1
2
3
4
문제 50
정전류가 흐르고 있는 무한 직선도체로부터 수직으로 0.1[m]만큼 떨어진 점의 자계의 크기가 100[A/m]이면 0.4[m]만큼 떨어진 점의 자계의 크기[A/m]는?
110
225
350
4100
문제 51
비투자율 μs=800, 원형 단면적이 S=10[cm2], 평균 자로 길이 l=8π×10-2[m]의 환상 철심에 600회의 코일을 감고 이것에 1[A]의 전류를 흘리면 내부의 자속은 몇 [Wb]인가?
11.2×10-3
21.2×10-5
32.4×10-3
42.4×10-5
문제 52
자계의 벡터퍼텐셜을 A [Wb/m]라 할 때 도체 주위에서 자계 B [Wb/m2]가 시간적으로 변화하면 도체에 생기는 전계의 세기 E [V/m]은?
1E = -(∂A/∂t)
2rotE = -(∂A/∂t)
3E = rotA
4rotE = ∂B/∂t
문제 53
그림과 같이 권수 50회이고 전류 1[mA]가 흐르고 있는 직사각형 코일이 0.1[Wb/m2]의 평등자계 내에 자계와 30° 로 기울어 놓았을 때 이 코일의 회전력 (Nㆍm]은? (단, a=10[cm], b=15[cm]이다.)
13.74×10-5
26.49×10-5
37.48×10-5
411.22×10-5
문제 54
변위 전류와 가장 관계가 깊은 것은?
1반도체
2유전체
3자성체
4도체
문제 55
면적이 S[m2]이고 극간의 거리가 d[m]인 평행판 콘덴서에 비유전률 εs 의 유전체를 채울 때 정전용량은 몇 [F] 인가? (단, 진공의 유전률은 ε0 이다.)
12ε0εsS/d
2ε0εsS/πd
3ε0εsS/d
42πε0εsS/d
문제 56
자화의 세기로 정의 할 수 있는 것은?
1단위면적당 자위밀도
2단위체적당 자기모멘트
3자력선 밀도
4자화선 밀도
문제 57
자화율(magnetic susceptibility) χ는 상자성체에서 일반적으로 어떤 값을 갖는가?
1χ = 0
2χ = 1
3χ ＜ 0
4χ ＞ 0
문제 58
그림과 같이 전류가 흐르는 반원형 도선이 평면 z=0 상에 놓여 있다. 이 도선이 자속밀도 B=0.8ax-0.7ay+az [Wb/m2]인 균일자계 내에 놓여 있을 때 도선의 직선 부분에 작용하는 힘은 몇 [N] 인가?
14ax+3.2az
24ax-3.2az
35ax-3.5az
4-5ax+3.5az
문제 59
균일하게 원형단면을 흐르는 전류 I[A]에 의한, 반지름 a[m], 길이 ℓ[m], 비투자율 μs 인 원통도체의 내부 인덕턴스는 몇 [H] 인가?
1(1/2)×10-7μsℓ
210-7μsℓ
32×10-7μsℓ
4(1/2a)×10-7μsℓ
문제 60
압전기 현상에서 분극이 응력과 같은 방향으로 발생하는 현상을 무슨 효과라 하는가?
1종효과
2횡효과
3역효과
4간접효과
문제 61
다음 중 전력원선도에서알 수 없는 것은?
1전력
2조상기 용량
3손실
4코로나 손실
문제 62
표피효과에 대한 설명으로 옳은 것은?
1표피효과는 주파수에 비례한다.
2표피효과는 전선의 단면적에 반비례한다.
3표피효과는 전선의 비투자율에 반비례한다.
4표피효과는 전선의 도전률에 반비례한다.
문제 63
배전선로의 주상변압기에서 고압측-저압측에 주로 사용되는 보호장치의 조합으로 적합한 것은?
1고압측: 프라이머리 컷아웃 스위치, 저압측: 캐치홀더
2고압축: 캐치홀더, 저압측: 프라이머리 컷아웃 스위치
3고압측: 리클로저, 저압측: 라인퓨즈
4고압측: 라인퓨즈, 저압측: 리클로저
문제 64
다음중모선보호용 계전기로 사용하면 가장 유리한 것은?
1재폐로계전기
2과전류계전기
3역상계전기
4거리계전기
문제 65
저압 뱅킹 배선방식에서 캐스케이딩 이란 무엇인가?
1변압기의 전압 배분을 자동으로 하는 것
2수전단 전압이 송전단 전압보다 높아지는 현상
3저압선에 고장이 생기면 건전한 변압기의 일부 또는 전부가 차단되는 현상
4전압 동요가 일어나면 연쇄적으로 파동치는 현상
문제 66
원자로의 감속재가 구비하여야 할 사항으로 적합하지 않은 것은?
1원자량이 큰 원소일 것
2중성자의 흡수 단면적이 적을 것
3중성자와의 충돌 확률이 높을 것
4감속비가 클 것
문제 67
부하역률이 0.6인 경우, 전력용 콘덴서를 병렬로 접속하여 합성역률을 0.9로 개선하면 전원측 선로의 전력손실은 처음 것의 약 몇 %로 감소되는가?
138.5
244.4
356.6
462.8
문제 68
변압기 보호용 비율차동계전기를 사용하여 △-Y 결선의 변압기를 보호하려고 한다. 이 때 변압기 1. 2차측에 설치하는 변류기의 결선 방식은? (단, 위상 보정기능이 없는 경우이다.)
1△-△
2△-Y
3Y-△
4Y-Y
문제 69
송전계통의 안정도 향상 대책이 아닌 것은?
1계통의 직렬 리액턴스를 증가시킨다.
2전압 변동을 적게 한다.
3고장시간, 고장전류를 적게 한다.
4고속도 재폐로 방식을 채용한다.
문제 70
송전계통의 한 부분이 그림에서와 같이 3상변압기로 1차측은 △로, 2차측은 Y로 중성점이 접지되어 있을 경우, 1차측에 흐르는 영상전류는?
11차측 변압기 내부와 1차측 선로에서 반드시 0 이다.
21차측 선로에서 ∞ 이다.
31차측 변압기 내부에서는 반드시 0 이다.
41차측 선로에서 반드시 0 이다.
문제 71
송배전선로의 고장전류 계산에서 영상 임피던스가 필요한 경우는?
13상 단락계산
2선간 단락 계산
31선 지락 계산
43선 단선 계산
문제 72
송전선의 전압변동률을 나타내는 식 에서 VR1은 무엇인가?
에서 VR1은 무엇인가?1부하시 수전단 전압
2무부하시 수전단 전압
3부하시 송전단 전압
4무부하시 송전단 전압
문제 73
공기차단기(ABB)의 공기 압력은 일반적으로 몇 [kg/cm2] 정도 되는가?
15~10
215~30
330~45
445~55
문제 74
부하의 불평형으로 인하여 발생하는 각 상별 불평형 전압을 평형되게 하고 선로손실을 경감시킬 목적으로 밸런서가 사용된다. 다음 중 이 밸런서의 설치가 가장 필요한 배전 방식은?
1단상 2선식
23상 3선식
3단상 3선식
43상 4선식
문제 75
송전선로의 일반회로정수가 A=0.7, C=j1.95×10-3, D=0.9 라 하면 B의 값은 약 얼마인가?
1j90
2-j90
3j190
4-j190
문제 76
공장이나 빌딩에 200[V] 전압을 400[V] 로 승압하여 배전을 할 때. 400[V] 배전과 관계없는 것은?
1전선 등 재료의 절감
2전압변동률의 감소
3배선의 전력손실 경감
4변압기 용량의 절감
문제 77
단도체 대신 같은 단면적의 복도체를 사용할 때 옳은 것은?
1인덕턴스가 증가한다.
2코로나 개시전압이 높아진다.
3선로의 작용정전용량이 감소한다.
4전선 표면의 전위경도를 증가시킨다.
문제 78
조정지 용량 100000[m3], 유효낙차 100[m]인 수력발전소가 있다. 조정지의 전 용량을 사용하여 발생될 수 있는 전력량은 약 몇 [kWh]인가? (단, 수차 및 발전기의 종합효율을 75%로 하고 유효낙차는 거의 일정하다고 본다.)
120417
225248
330448
442540
문제 79
보일러에서 흡수 열량이 가장 큰 곳은?
1절탄기
2수냉벽
3과열기
4공기예열기
문제 80
정격전압 66[kV]인 3상3선식 송전선로에서 1선의 리액턴스가 15[Ω]일 때 이를 100[MVA]기준으로 환산한 %리액턴스는?
117.2
234.4
351.6
468.8
