문제 1
가공 전차선로에서 양단의 가고가 같고, 전차선이 수평인 경우 x 정에서의 행거 길이[m]는? (단, 경간 중앙에서의 이도를 0.3m, 가고는 1m, 임의의 점 x 에서의 이도를 0.15m로 한다.)
10.5
20.7
30.85
40.96
문제 2
활차식 자동장력조정장치의 조정거리(L)를 구하는 식은? [단, △L= 전차선 신장길이, α= 전차선의 선광창 계수, △t= 온도변화(표준온도에대하여)]
1L= △L/(αㆍ△t)
2L= △L/(α+△t)
3L= (αㆍ△t)/△L
4L= △t/(αㆍ△L)
문제 3
전선에 부착된 빙설이 탈락될경우전선이 도약하여 선간 혼측ㆍ용단 등의 피해가 말생하는 현상은?
1One jump
2Two jump
3sleet jump
4Four jump
문제 4
3상전원의 단락용량을 계산하는 3상 임피던스 계산식으로 옳은 것은? (단, ZD: 3상 임피던스[Ω], %Z0: 3상측 %임피던스[%], V: 기준전압(급전전압을 사용)[kV], P: 기준용량(일반적으로 10000 [kVA]))
1
2
3
4
문제 5
운전속도 V[m/s]. 파동전파속도 C[m/s]일 때 도플러 (Doppler)계수(α)는?
1α = (C×V)/(C-V)
2α = (C-V)/(C+V)
3α = (C+V)/(C×V)
4α = (C×V)/(C+V)
문제 6
제3궤조방식에서 적용하는 최고풍속[m/s]은?
115
230
345
460
문제 7
가공전차선로의 편위를 정할 때 전치선의 풍압편위, 지지물의 변형, 전기차 동요 등을 감안해서 최대 250[mm]로 정하는데 이때 고려되는 운전가능한 풍속 [m/s]은?
130
239
346
455
문제 8
가공전차선로에서 전차선만 자동장력을 조정할 경우 전차선(110mm2)의 허용장력이 1500kgf일 때 전차선의 표준장력 [kgf]은? (단, 전차선 장력의 변화를 허용장력의 15% 로 시설)
11275
21425
31500
41575
문제 9
강체 전차선의 구성 요소가 아닌 것은?
1T 형제
2절연매립전
3애자
4조가선
문제 10
연입률의 정의로 맞는 것은?
1소선의 실제 길이
2연선의 실제 길이
3연선의 실제 길이에 대한 소선의 실제 길이 증가 비율
4소선의 실제 길이에 대한 연선의 실제 길이 증가 비율
문제 11
경간 60[m]. 구배 1/1000으로 전차선이 낮아진다면 전차선의 높이 5.2[m]인 경우 다음 전주의 전차선 높이[m]는?
15.00
25.10
35.12
45.14
문제 12
전차선 110mm2의 아크전류가 3000[A]라면 전차선의 단선시점은 몇 초[s]인가?
10.03
20.15
30.25
40.35
문제 13
급전구간의 레일과 대지간의 누설전류를 경감하기 위하여 설치한 것은?
1타이 포스트
2정류 포스트
3변압 포스트
4흡상 포스트
문제 14
강체전차선로에서 R-Bar 브래킷의 종류가 아닌 것은?
1가동형
2단축형
3확장형
4고정형
문제 15
곡선반경이 3000[m]이고 캔트가 6[mm]인 곡선 선로를 열차가 주행할 때 낼 수 있는 최대 속도[km/h]는? (단, 궤간은 1435[mm]로 한다.)
1약 20
2약 30
3약 40
4약 50
문제 16
가공 전차선로에서 지지정의 경도를 완화시켜 경간 중앙의 가선 탄성을 균등화하여 집전특성을 좋게 할 목적으로 사용되는 전선은?
1A선
2C선
3Z선
4Y선
문제 17
부하의 측정에 대한설명으로 거리가 먼 것은?
1평균전력은 부하율의 산출에 이용된다.
2부하율은 설비의 무효도를 표시하는 것이다.
31일 중 부하전류의 최대값을 순시최대전류라고 한다.
4부담률 = (순시최대출력/설비용량) × 100[%]
문제 18
전차선의 마모율과 가장 관계가 없는 것은?
1전차선의 항장력
2허용 잔존 지름
3팬터그래프 통과 회수
4급전선의 표준장력
문제 19
곡선당김금구 궁형 및 직선형 암의 표준 설치 각도는?
1궁형 11° , 직선형 12°
2궁형 11° , 직선형 13°
3궁형 11° , 직선형 14°
4궁형 11° , 직선형 15°
문제 20
교류강체방식(R-bar)에서 가공전차선로의 흐름방지장치와 같은 역할을 하는 것은?
1한계점
2고정점
3제한점
4경계점
문제 21
가공전차선로에서 지지주간의 경간이 50m 이고, 부급전선의 지름이 20mm 인 경우 부급전선에 선로와 직각방향으로 가해지는 전선의 풍압하중[kgf]은? (단, 풍압하중의 수직투영면적당 하중은 100kgf/m2 이다.)
180
290
3100
4110
문제 22
전철주의 기초에서 하중의 일부를 측면 흙의 압력으로 지지하도록 하고, 빔을 지지하는 철주 및 인류주에 지선을 설치하지 않기 위하여 사용하는 기초는?
1중력형 플롯기초
2우물통기초
3푸싱기초
4Z형기초
문제 23
길이 10m인 양단 고정보에서 온도가 40°C 만큼 상승하였을 때, 이 보에 생기는 응력[kgf/cm2]은? (단, 탄성계수 E=2.1×106kg/cm2, 선팽창계수 α=0.00001[1/°C])
1840
2750
3630
4420
문제 24
전기철도 구조물 증 2차원 구조물에 해당되지 않는 것은?
1라멘
2패널
3플레이트
4쉘
문제 25
그림과 같이 삼각형구조가 평형상태에 있을때 법선방향에 대한 힘의 크기 P는 약 몇 [kg]안가?
187
2100
3141
4200
문제 26
전철주 푸싱기초 바닥면의 유효 지지력이 100[kN/m2]이고 기초 바닥면의 단면계수가 1.13[m3] 일 때, 기초바닥면의 허용 저항모멘트 M[kNㆍm]는?
1100
2113
3200
4226
문제 27
항암제의 길이에 대한 회전 반지룸의 비를 세장비라고 할 때, 전차선료용 강구조물의 주기둥재에서 세장비(λ=L/r) 제한을 얼마 이하로 하는가?
1200
2260
3320
4420
문제 28
가공 전차선로에서 표준경간 S[m]. 선로의 곡선반경 R[m]라 할 때 전차선의 편위 d[m]을 구하는 식은?
1S/8R
2S2/8R
3S/16R
4S2/16R
문제 29
지표면에서 높이가 10m인 단독 지지주에 28kgf/m의 수평분포하중이 작용하는 경우 지면과의 경계점 모멘트[kgfㆍm]는?
1280
2560
31400
42800
문제 30
그림과 같이 두 개의 활차를 사용하여 물체를 매달 때 3개의 물체가 평형을 이루기 위한 θ값은? (단, 로프와 활차의 마찰은 무시한다.)
130°
245°
360°
4120°
문제 31
힘의 평형 조건식이 유지되기 위한 3대 평형방정식에 해당되지 않는 것은? (단, H는 수평력, V는 수직력, M은 모멘트, T는 장력)
1∑H = 0
2∑V = 0
3∑T = 0
4∑M = 0
문제 32
그림과 같이 큰 장력이나 수평장력이 가해지는 헤비 심플커티너리 가선방식의 인류용으로 사용되고 있는 지선방식은?
1수경지선
2궁형지선
32단지선
4V형지선
문제 33
그림과 같은 트러스 빔에서 A 에 해당되는 것은?
1지점
2절정
3입속
4경사재
문제 34
어떤 재료의 탄성계수가 E, 프와숨비가 ν일 때 이 재료의 전단 탄성계수 G는?
1G= E / (1+ν)
2G= E / 2(1+ν)
3G= E / (1-ν)
4G= E / 2(1-ν)
문제 35
단독 지지주에서 지지정이 6.75m 인 전차선에 136.4kgf 의 수평집중하층이 작용하는 경우, 지면과의 경계정에서 전단력[kgf]은?
120.2
280.8
3136.4
4920.7
문제 36
지름 10mm. 길이 20m의 강철봉에 무게 1000kg의 물체를 매달았을 때 강철봉이 늘어난 길이는 약 몇 [cm] 인가? (단, 종탄성계수는 2.1×106kg/cm2 이다.)
10.53
20.93
31.21
41.51
문제 37
그림과 같이 균일 단면봉이 축하중을 받고 평형을 이룰때. T=2P가 되려면 W는 얼마가 되어야 하는가?
1P
2P/2
3P/3
42P
문제 38
3m이상 제방, 교량 위, 산, 계곡 등에서 구조물의 강도계산에 적용하는 최대풍속[m/s]은?
130
240
350
460
문제 39
그림과 같은 단순보에 하중이 작용할 때 전단력도의 형상은?
1
2
3
4
문제 40

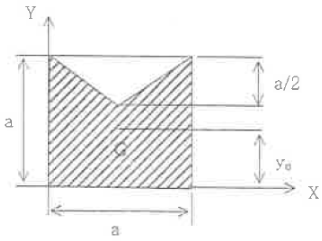

그림에서 빗금친 부분의 도심 y0 값은?
1(13/20)a
2(8/19)a
3(8/17)a
4(7/18)a
문제 41
전기 쌍극자에 대한 설명 중 옳은 것은?
1반경 방향의 전계성분은 거리의 제곱에 반비례
2전체 전계의 세기는 거리의 3승에 반비례
3전위는 거리에 반비례
4전위는 거리의 3승에 반비례
문제 42
간격에 비해서 충분히 넓은 평행판 콘덴서의 판 사이에 비유전을 εs인 유전체를 채우고 외부에서 판에 수직방향으로 전계 E0를 가할 때 분극전하에 의한 전계의 세기는 몇 V/m 인가?
1
2
3
4
문제 43
공기 중에 있는 지름 2m의 구도체에 줄 수 있는 최대전하는 약 몇 C인가? (단, 공기의 절연내력은 3000 kV/m 이다.)
15.3 × 10-4
23.33 × 10-4
32.65 × 10-4
41.67 × 10-4
문제 44
와전류손(eddy current loss)에 대한 설명으로 옳은 것은?
1도전율이 클수록 작다.
2주파수에 비례한다.
3최대자속밀도의 1.6승에 비례한다.
4주파수의 제곱에 비례한다.
문제 45
평행판 콘덴서의 극판 사이에 유전율이 각각 ε1, ε2 인 두 유전체를 반씩 채우고 극판 사이에 일정한 전압을 걸어줄 때 매질 (1), (2) 내의 전계의 세기 E1, E2 사이에 성립하는 관계로 옳은 것은?
1E2=4E1
2E2=2E1
3E2=E1/4
4E2=E1
문제 46
단면적 S, 길이 ℓ, 투자율 μ인 자성체의 자기회로에 권선을 N 회 감아서 I 의 전류를 흐르게 할 때 자속은?
1μSI / Nℓ
2μNI / Sℓ
3NIℓ / μS
4μSNI / ℓ
문제 47
손실유전체(일반매출)에서의 고유잉피던스는?
1
2
3
4
문제 48
자기 강자율 N=2.5×10-3, 비투자율 μs=100 의 막대형 자성체를 자계의 세기 H=500 AT/m 의 평등자계 내에 놓았을 때 자화의 세기는 약 몇 Wb/m2 인가?
14.98 × 10-2
26.25 × 10-2
37.82 × 10-2
48.72 × 10-2
문제 49
다음 설명 중 옳지 않은 것은?
1전류가 흐르고 있는 금속선에 있어서 임의 두 정간의 전위차는 전류에 비례한다.
2저항의 단위는 옴(Ω)을 사용한다.
3금속선의 저항 R은 길이 l에 반비례한다.
4저항률(ρ)의 역수를 도전율이라고 한다.
문제 50
전속밀도가 D=e-2y(axsin2x+aycos2x) (C/m2)일 때 전속의 단위 체적당 발산량(C/m3)은?
12e-2ycos2x
24e-2ycos2x
30
42e-2y(sin2x+cos2x)
문제 51
x＜0 영역에는 자유공간, x＞0 영역에는 비유전율 εs=2 인 유전체가 있다. 자유공간에서 전계 E=10ax 가 경계면에 수직으로 입사한 경우 유전체 내의 전속밀도는?
15ε0ax
210ε0ax
315ε0ax
420ε0ax
문제 52
평면도체 표면에서 d(m) 거리에 정전하 Q(C)이 있을 때 이 전하를 무한원점까지 운반하는데 필요한 일(J)은?
1
2
3
4
문제 53
대지면에 높이 h로 평행하게 가설된 매우 긴 선전하가 지연으로부터 받는 힘은?
1h2에 비례한다.
2h2에 반비례한다.
3h에 비례한다.
4h에 반비례한다.
문제 54
자기인덕턴스 L1, L2 와 상호인덕턴스 M 사이의 결합계수는? (단, 단위는 H 이다.)
1
2
3
4
문제 55
그림과 같이 균일하게 도선을 강은 권수 N, 단면적 S(m2), 평균길이 l(m)인 공심의 환상솔레노이드에 I(A)의 전류를 흘렸을 때 자기인덕턴스 L(H)의 값은?
1
2
3
4
문제 56
다음 ( )안에 들어갈 내용으로 옳은 것은?
1가: 제곱, 나: 제곱
2가: 제곱, 나: 세제곱
3가: 세제곱, 나: 제곱
4가: 세제곱, 나: 세제곱
문제 57
정전계와 정자계의 대응관계가 성립되는 것은?
1divD=ρν → divB=ρm
2
3
4
문제 58
반지름 a (m), 단위 길이당 권수 N, 전류 I (A)인 무한 솔레노이드 내부 자계의 세기(A/m)는?
1NI
2NI/2πa
32πNI/a
4aNI/2π
문제 59
무한장 직선형 도선에 I (A)의 전류가 흐를 경우 도선으로부터 R(m) 떨어진 점의 자속밀도 B (Wb/m2)는?
1B=μI/2πR
2B=I/2πμR
3B=I/4πμR
4B=μI/4πR
문제 60
방송국 안테나 출력이 W (Ｗ) 이고 이로부터 진공 중에 r (m) 떨어진 점에서 자계의 세기의 실효치 H는 몇 A/m 인가?
1
2
3
4
문제 61
그림의 F점에서 3상 단락고장이 생겼다. 발전기 쪽에서 본 3상 단락전류는 몇 kA 가 되는가? (단, 154 kV 송전선의 리액턴스는 1000 MVA 를 기준으로 하여 2 %/km 이다.)
143.7
247.7
353.7
459.7
문제 62
각 전력계통을 연계할 경우의 장점으로 틀린 것은?
1각 전력계통의 신뢰도가 증가한다.
2경제급전이 용이하다.
3단락용량이 작아진다.
4주파수의 변화가 작아진다.
문제 63
최대수용전력이 45×103kW인 공장의 어느 하루의 소비전력량이 480×103kWh라고 한다. 하루의 부하율은 몇 %인가?
122.2
233.3
344.4
466.6
문제 64
배전계통에서 부등률이란?
1최대수용전력 / 부하설비용량
2부하의 평균전력의 합 / 부하설비의 최대전력
3최대부하시의 설비용량 / 정격용량
4각 수용가의 최대수용전력의 합 / 합성 최대수용전력
문제 65
원자력발전소에서 비등수형 원자로에 대한 설명으로 틀린 것은?
1연료로 능축 우라늄을 사용한다.
2감속채로 헬륨 액체금속을 사용한다.
3냉각재로 경수를 사용한다.
4물을 원자로 내에서 직접 비등시킨다.
문제 66
154 kV 송전계통의 뇌에 대한 보호에서 절연강도의 순서가 가장 경제적이고 합리적인 것은?
1피뢰기 → 변압기 코일 → 기기 부싱 → 결합콘덴서 → 선로애자
2변압기 코일 → 결합콘덴서 → 피뢰기 → 선로애자 → 기기 부싱
3결합콘덴서 → 기기 부싱 → 선로애자 → 변압기 코일 → 피뢰기
4기기 부싱 → 결합콘덴서 → 변압기 코일 → 피뢰기 → 선로애자
문제 67
1차 변전소에서 가장 유리한 3권선 변압기 결선은?
1△-Y-Y
2Y-△-△
3Y-Y-△
4△-Y-△
문제 68
그림과 같은 3상 무부하 교류발전기에서 a상이 지략된 경우 지략전류는 어떻게 나타내는가?
1
2
3
4
문제 69
다음 중 가공 송전선에 사용하는 애자련 중전압부담이 가장 큰 것은?
1전선에 가장 가까운 것
2중앙에 있는 것
3철탑에 가장 가까운 것
4철탑에서 1/3 지점의 것
문제 70
파동임피던스 Z1=500Ω, Z2=300Ω 인 두 무손실 선로 사이에 그림과 같이 저항 R을 접속하였다. 제1선로에서 구형파가 진행하여 왔을 때 무반사로 하기 위한 R의 값은 몇 Ω인가?
1100
2200
3300
4500
문제 71
유효정지계통에서 피뢰기의 정격전압을 결정하는데 가장 중요한 요소는?
1선로 애자련의 충격섬락전압
2내부 이상전압 중 과도이상전압의 크기
3유도뢰의 전압의 크기
41선 지락고장시 건전상의 대지전위
문제 72
부하전류 차단이 불가능한 전력개폐 장치는?
1진공차단기
2유입차단기
3단로기
4가스차단기
문제 73
송전 선로의 안정도 향상 대책과 관계가 없는 것은?
1속응 여자 방식 채용
2재폐로 방식의 채용
3리액턴스 감소
4역률의 신속한 조정
문제 74
다음 중 환상선로의 단락보호에 주로 사용하는 계전방식은?
1비율차동계전방식
2방향거리계전방식
3과전류계전방식
4선택접지계전방식
문제 75
직렬큰덴서를 선로에 삽입할 때의 이점이 아닌 것은?
1선로의 인덕턴스를 보상한다.
2수전단의 전압강하를 줄인다.
3정태안정도를 증가한다.
4송전단의 역률을 개선한다.
문제 76
화력발전소에서 재열기의 사용 목적은?
1공기를 가열한다.
2급수를 가열한다.
3증기를 가열한다.
4석탄을 건조한다
문제 77
송ㆍ배전 전선로에서 전선의 진동으로 인하여 전선이 단선되는 것을 방지하기 위한 설비는?
1오프셋
2크램프
3댐퍼
4초호환
문제 78
배전선의 전력손실 경감 대책이 아닌 것은?
1피더(feeder) 수를 줄인다.
2역률을 개선한다.
3배전 전압을 높인다.
4부하의 불평형을 방지한다.
문제 79
3상 3선식 송전선로가 소도체 2개의 복도체 방식으로 되어있을 때 소도체의 지름 8cm, 소도체 간격 36cm, 등가선간 거리 120cm인 경우에 복도체 1km의 인덕턴스는 약 몇 mH인가?
10.4855
20.5255
30.6975
40.9265
문제 80
배전 선로의 배전 변압기 탭을 선정함에 있어 틀린 것은?
1중부하시 탭 변경점 직전의 저압선 말단 수용기의 전압을 허용 전압 변동의 하한보다 저하시키지 않아야 한다.
2중부하시 탭 변경점 직후 변압기에 접속된 수용기 전압을 허용 전압 변동의 상한보다 초과시키지 않아야 한다.
3경부하시 변전소 송전 전압율 저하시 최초의 탭 변경점 직전의 저압선 말단 수용기의 전압을 허용 전압 변동의 하한보다 저하시키지 않아야 한다.
4경부하시 탭 변경점 직후의 변압기에 접속된 접압을 허용 전압 변동의 하한보다 초과하지 않아야 한다.
문제 1
가공 전차선로에서 양단의 가고가 같고, 전차선이 수평인 경우 x 정에서의 행거 길이[m]는? (단, 경간 중앙에서의 이도를 0.3m, 가고는 1m, 임의의 점 x 에서의 이도를 0.15m로 한다.)
10.5
20.7
30.85
40.96
문제 2
활차식 자동장력조정장치의 조정거리(L)를 구하는 식은? [단, △L= 전차선 신장길이, α= 전차선의 선광창 계수, △t= 온도변화(표준온도에대하여)]
1L= △L/(αㆍ△t)
2L= △L/(α+△t)
3L= (αㆍ△t)/△L
4L= △t/(αㆍ△L)
문제 3
전선에 부착된 빙설이 탈락될경우전선이 도약하여 선간 혼측ㆍ용단 등의 피해가 말생하는 현상은?
1One jump
2Two jump
3sleet jump
4Four jump
문제 4
3상전원의 단락용량을 계산하는 3상 임피던스 계산식으로 옳은 것은? (단, ZD: 3상 임피던스[Ω], %Z0: 3상측 %임피던스[%], V: 기준전압(급전전압을 사용)[kV], P: 기준용량(일반적으로 10000 [kVA]))
1
2
3
4
문제 5
운전속도 V[m/s]. 파동전파속도 C[m/s]일 때 도플러 (Doppler)계수(α)는?
1α = (C×V)/(C-V)
2α = (C-V)/(C+V)
3α = (C+V)/(C×V)
4α = (C×V)/(C+V)
문제 6
제3궤조방식에서 적용하는 최고풍속[m/s]은?
115
230
345
460
문제 7
가공전차선로의 편위를 정할 때 전치선의 풍압편위, 지지물의 변형, 전기차 동요 등을 감안해서 최대 250[mm]로 정하는데 이때 고려되는 운전가능한 풍속 [m/s]은?
130
239
346
455
문제 8
가공전차선로에서 전차선만 자동장력을 조정할 경우 전차선(110mm2)의 허용장력이 1500kgf일 때 전차선의 표준장력 [kgf]은? (단, 전차선 장력의 변화를 허용장력의 15% 로 시설)
11275
21425
31500
41575
문제 9
강체 전차선의 구성 요소가 아닌 것은?
1T 형제
2절연매립전
3애자
4조가선
문제 10
연입률의 정의로 맞는 것은?
1소선의 실제 길이
2연선의 실제 길이
3연선의 실제 길이에 대한 소선의 실제 길이 증가 비율
4소선의 실제 길이에 대한 연선의 실제 길이 증가 비율
문제 11
경간 60[m]. 구배 1/1000으로 전차선이 낮아진다면 전차선의 높이 5.2[m]인 경우 다음 전주의 전차선 높이[m]는?
15.00
25.10
35.12
45.14
문제 12
전차선 110mm2의 아크전류가 3000[A]라면 전차선의 단선시점은 몇 초[s]인가?
10.03
20.15
30.25
40.35
문제 13
급전구간의 레일과 대지간의 누설전류를 경감하기 위하여 설치한 것은?
1타이 포스트
2정류 포스트
3변압 포스트
4흡상 포스트
문제 14
강체전차선로에서 R-Bar 브래킷의 종류가 아닌 것은?
1가동형
2단축형
3확장형
4고정형
문제 15
곡선반경이 3000[m]이고 캔트가 6[mm]인 곡선 선로를 열차가 주행할 때 낼 수 있는 최대 속도[km/h]는? (단, 궤간은 1435[mm]로 한다.)
1약 20
2약 30
3약 40
4약 50
문제 16
가공 전차선로에서 지지정의 경도를 완화시켜 경간 중앙의 가선 탄성을 균등화하여 집전특성을 좋게 할 목적으로 사용되는 전선은?
1A선
2C선
3Z선
4Y선
문제 17
부하의 측정에 대한설명으로 거리가 먼 것은?
1평균전력은 부하율의 산출에 이용된다.
2부하율은 설비의 무효도를 표시하는 것이다.
31일 중 부하전류의 최대값을 순시최대전류라고 한다.
4부담률 = (순시최대출력/설비용량) × 100[%]
문제 18
전차선의 마모율과 가장 관계가 없는 것은?
1전차선의 항장력
2허용 잔존 지름
3팬터그래프 통과 회수
4급전선의 표준장력
문제 19
곡선당김금구 궁형 및 직선형 암의 표준 설치 각도는?
1궁형 11° , 직선형 12°
2궁형 11° , 직선형 13°
3궁형 11° , 직선형 14°
4궁형 11° , 직선형 15°
문제 20
교류강체방식(R-bar)에서 가공전차선로의 흐름방지장치와 같은 역할을 하는 것은?
1한계점
2고정점
3제한점
4경계점
문제 21
가공전차선로에서 지지주간의 경간이 50m 이고, 부급전선의 지름이 20mm 인 경우 부급전선에 선로와 직각방향으로 가해지는 전선의 풍압하중[kgf]은? (단, 풍압하중의 수직투영면적당 하중은 100kgf/m2 이다.)
180
290
3100
4110
문제 22
전철주의 기초에서 하중의 일부를 측면 흙의 압력으로 지지하도록 하고, 빔을 지지하는 철주 및 인류주에 지선을 설치하지 않기 위하여 사용하는 기초는?
1중력형 플롯기초
2우물통기초
3푸싱기초
4Z형기초
문제 23
길이 10m인 양단 고정보에서 온도가 40°C 만큼 상승하였을 때, 이 보에 생기는 응력[kgf/cm2]은? (단, 탄성계수 E=2.1×106kg/cm2, 선팽창계수 α=0.00001[1/°C])
1840
2750
3630
4420
문제 24
전기철도 구조물 증 2차원 구조물에 해당되지 않는 것은?
1라멘
2패널
3플레이트
4쉘
문제 25
그림과 같이 삼각형구조가 평형상태에 있을때 법선방향에 대한 힘의 크기 P는 약 몇 [kg]안가?
187
2100
3141
4200
문제 26
전철주 푸싱기초 바닥면의 유효 지지력이 100[kN/m2]이고 기초 바닥면의 단면계수가 1.13[m3] 일 때, 기초바닥면의 허용 저항모멘트 M[kNㆍm]는?
1100
2113
3200
4226
문제 27
항암제의 길이에 대한 회전 반지룸의 비를 세장비라고 할 때, 전차선료용 강구조물의 주기둥재에서 세장비(λ=L/r) 제한을 얼마 이하로 하는가?
1200
2260
3320
4420
문제 28
가공 전차선로에서 표준경간 S[m]. 선로의 곡선반경 R[m]라 할 때 전차선의 편위 d[m]을 구하는 식은?
1S/8R
2S2/8R
3S/16R
4S2/16R
문제 29
지표면에서 높이가 10m인 단독 지지주에 28kgf/m의 수평분포하중이 작용하는 경우 지면과의 경계점 모멘트[kgfㆍm]는?
1280
2560
31400
42800
문제 30
그림과 같이 두 개의 활차를 사용하여 물체를 매달 때 3개의 물체가 평형을 이루기 위한 θ값은? (단, 로프와 활차의 마찰은 무시한다.)
130°
245°
360°
4120°
문제 31
힘의 평형 조건식이 유지되기 위한 3대 평형방정식에 해당되지 않는 것은? (단, H는 수평력, V는 수직력, M은 모멘트, T는 장력)
1∑H = 0
2∑V = 0
3∑T = 0
4∑M = 0
문제 32
그림과 같이 큰 장력이나 수평장력이 가해지는 헤비 심플커티너리 가선방식의 인류용으로 사용되고 있는 지선방식은?
1수경지선
2궁형지선
32단지선
4V형지선
문제 33
그림과 같은 트러스 빔에서 A 에 해당되는 것은?
1지점
2절정
3입속
4경사재
문제 34
어떤 재료의 탄성계수가 E, 프와숨비가 ν일 때 이 재료의 전단 탄성계수 G는?
1G= E / (1+ν)
2G= E / 2(1+ν)
3G= E / (1-ν)
4G= E / 2(1-ν)
문제 35
단독 지지주에서 지지정이 6.75m 인 전차선에 136.4kgf 의 수평집중하층이 작용하는 경우, 지면과의 경계정에서 전단력[kgf]은?
120.2
280.8
3136.4
4920.7
문제 36
지름 10mm. 길이 20m의 강철봉에 무게 1000kg의 물체를 매달았을 때 강철봉이 늘어난 길이는 약 몇 [cm] 인가? (단, 종탄성계수는 2.1×106kg/cm2 이다.)
10.53
20.93
31.21
41.51
문제 37
그림과 같이 균일 단면봉이 축하중을 받고 평형을 이룰때. T=2P가 되려면 W는 얼마가 되어야 하는가?
1P
2P/2
3P/3
42P
문제 38
3m이상 제방, 교량 위, 산, 계곡 등에서 구조물의 강도계산에 적용하는 최대풍속[m/s]은?
130
240
350
460
문제 39
그림과 같은 단순보에 하중이 작용할 때 전단력도의 형상은?
1
2
3
4
문제 40
그림에서 빗금친 부분의 도심 y0 값은?
1(13/20)a
2(8/19)a
3(8/17)a
4(7/18)a
문제 41
전기 쌍극자에 대한 설명 중 옳은 것은?
1반경 방향의 전계성분은 거리의 제곱에 반비례
2전체 전계의 세기는 거리의 3승에 반비례
3전위는 거리에 반비례
4전위는 거리의 3승에 반비례
문제 42
간격에 비해서 충분히 넓은 평행판 콘덴서의 판 사이에 비유전을 εs인 유전체를 채우고 외부에서 판에 수직방향으로 전계 E0를 가할 때 분극전하에 의한 전계의 세기는 몇 V/m 인가?
1
2
3
4
문제 43
공기 중에 있는 지름 2m의 구도체에 줄 수 있는 최대전하는 약 몇 C인가? (단, 공기의 절연내력은 3000 kV/m 이다.)
15.3 × 10-4
23.33 × 10-4
32.65 × 10-4
41.67 × 10-4
문제 44
와전류손(eddy current loss)에 대한 설명으로 옳은 것은?
1도전율이 클수록 작다.
2주파수에 비례한다.
3최대자속밀도의 1.6승에 비례한다.
4주파수의 제곱에 비례한다.
문제 45
평행판 콘덴서의 극판 사이에 유전율이 각각 ε1, ε2 인 두 유전체를 반씩 채우고 극판 사이에 일정한 전압을 걸어줄 때 매질 (1), (2) 내의 전계의 세기 E1, E2 사이에 성립하는 관계로 옳은 것은?
1E2=4E1
2E2=2E1
3E2=E1/4
4E2=E1
문제 46
단면적 S, 길이 ℓ, 투자율 μ인 자성체의 자기회로에 권선을 N 회 감아서 I 의 전류를 흐르게 할 때 자속은?
1μSI / Nℓ
2μNI / Sℓ
3NIℓ / μS
4μSNI / ℓ
문제 47
손실유전체(일반매출)에서의 고유잉피던스는?
1
2
3
4
문제 48
자기 강자율 N=2.5×10-3, 비투자율 μs=100 의 막대형 자성체를 자계의 세기 H=500 AT/m 의 평등자계 내에 놓았을 때 자화의 세기는 약 몇 Wb/m2 인가?
14.98 × 10-2
26.25 × 10-2
37.82 × 10-2
48.72 × 10-2
문제 49
다음 설명 중 옳지 않은 것은?
1전류가 흐르고 있는 금속선에 있어서 임의 두 정간의 전위차는 전류에 비례한다.
2저항의 단위는 옴(Ω)을 사용한다.
3금속선의 저항 R은 길이 l에 반비례한다.
4저항률(ρ)의 역수를 도전율이라고 한다.
문제 50
전속밀도가 D=e-2y(axsin2x+aycos2x) (C/m2)일 때 전속의 단위 체적당 발산량(C/m3)은?
12e-2ycos2x
24e-2ycos2x
30
42e-2y(sin2x+cos2x)
문제 51
x＜0 영역에는 자유공간, x＞0 영역에는 비유전율 εs=2 인 유전체가 있다. 자유공간에서 전계 E=10ax 가 경계면에 수직으로 입사한 경우 유전체 내의 전속밀도는?
15ε0ax
210ε0ax
315ε0ax
420ε0ax
문제 52
평면도체 표면에서 d(m) 거리에 정전하 Q(C)이 있을 때 이 전하를 무한원점까지 운반하는데 필요한 일(J)은?
1
2
3
4
문제 53
대지면에 높이 h로 평행하게 가설된 매우 긴 선전하가 지연으로부터 받는 힘은?
1h2에 비례한다.
2h2에 반비례한다.
3h에 비례한다.
4h에 반비례한다.
문제 54
자기인덕턴스 L1, L2 와 상호인덕턴스 M 사이의 결합계수는? (단, 단위는 H 이다.)
1
2
3
4
문제 55
그림과 같이 균일하게 도선을 강은 권수 N, 단면적 S(m2), 평균길이 l(m)인 공심의 환상솔레노이드에 I(A)의 전류를 흘렸을 때 자기인덕턴스 L(H)의 값은?
1
2
3
4
문제 56
다음 ( )안에 들어갈 내용으로 옳은 것은?
1가: 제곱, 나: 제곱
2가: 제곱, 나: 세제곱
3가: 세제곱, 나: 제곱
4가: 세제곱, 나: 세제곱
문제 57
정전계와 정자계의 대응관계가 성립되는 것은?
1divD=ρν → divB=ρm
2
3
4
문제 58
반지름 a (m), 단위 길이당 권수 N, 전류 I (A)인 무한 솔레노이드 내부 자계의 세기(A/m)는?
1NI
2NI/2πa
32πNI/a
4aNI/2π
문제 59
무한장 직선형 도선에 I (A)의 전류가 흐를 경우 도선으로부터 R(m) 떨어진 점의 자속밀도 B (Wb/m2)는?
1B=μI/2πR
2B=I/2πμR
3B=I/4πμR
4B=μI/4πR
문제 60
방송국 안테나 출력이 W (Ｗ) 이고 이로부터 진공 중에 r (m) 떨어진 점에서 자계의 세기의 실효치 H는 몇 A/m 인가?
1
2
3
4
문제 61
그림의 F점에서 3상 단락고장이 생겼다. 발전기 쪽에서 본 3상 단락전류는 몇 kA 가 되는가? (단, 154 kV 송전선의 리액턴스는 1000 MVA 를 기준으로 하여 2 %/km 이다.)
143.7
247.7
353.7
459.7
문제 62
각 전력계통을 연계할 경우의 장점으로 틀린 것은?
1각 전력계통의 신뢰도가 증가한다.
2경제급전이 용이하다.
3단락용량이 작아진다.
4주파수의 변화가 작아진다.
문제 63
최대수용전력이 45×103kW인 공장의 어느 하루의 소비전력량이 480×103kWh라고 한다. 하루의 부하율은 몇 %인가?
122.2
233.3
344.4
466.6
문제 64
배전계통에서 부등률이란?
1최대수용전력 / 부하설비용량
2부하의 평균전력의 합 / 부하설비의 최대전력
3최대부하시의 설비용량 / 정격용량
4각 수용가의 최대수용전력의 합 / 합성 최대수용전력
문제 65
원자력발전소에서 비등수형 원자로에 대한 설명으로 틀린 것은?
1연료로 능축 우라늄을 사용한다.
2감속채로 헬륨 액체금속을 사용한다.
3냉각재로 경수를 사용한다.
4물을 원자로 내에서 직접 비등시킨다.
문제 66
154 kV 송전계통의 뇌에 대한 보호에서 절연강도의 순서가 가장 경제적이고 합리적인 것은?
1피뢰기 → 변압기 코일 → 기기 부싱 → 결합콘덴서 → 선로애자
2변압기 코일 → 결합콘덴서 → 피뢰기 → 선로애자 → 기기 부싱
3결합콘덴서 → 기기 부싱 → 선로애자 → 변압기 코일 → 피뢰기
4기기 부싱 → 결합콘덴서 → 변압기 코일 → 피뢰기 → 선로애자
문제 67
1차 변전소에서 가장 유리한 3권선 변압기 결선은?
1△-Y-Y
2Y-△-△
3Y-Y-△
4△-Y-△
문제 68
그림과 같은 3상 무부하 교류발전기에서 a상이 지략된 경우 지략전류는 어떻게 나타내는가?
1
2
3
4
문제 69
다음 중 가공 송전선에 사용하는 애자련 중전압부담이 가장 큰 것은?
1전선에 가장 가까운 것
2중앙에 있는 것
3철탑에 가장 가까운 것
4철탑에서 1/3 지점의 것
문제 70
파동임피던스 Z1=500Ω, Z2=300Ω 인 두 무손실 선로 사이에 그림과 같이 저항 R을 접속하였다. 제1선로에서 구형파가 진행하여 왔을 때 무반사로 하기 위한 R의 값은 몇 Ω인가?
1100
2200
3300
4500
문제 71
유효정지계통에서 피뢰기의 정격전압을 결정하는데 가장 중요한 요소는?
1선로 애자련의 충격섬락전압
2내부 이상전압 중 과도이상전압의 크기
3유도뢰의 전압의 크기
41선 지락고장시 건전상의 대지전위
문제 72
부하전류 차단이 불가능한 전력개폐 장치는?
1진공차단기
2유입차단기
3단로기
4가스차단기
문제 73
송전 선로의 안정도 향상 대책과 관계가 없는 것은?
1속응 여자 방식 채용
2재폐로 방식의 채용
3리액턴스 감소
4역률의 신속한 조정
문제 74
다음 중 환상선로의 단락보호에 주로 사용하는 계전방식은?
1비율차동계전방식
2방향거리계전방식
3과전류계전방식
4선택접지계전방식
문제 75
직렬큰덴서를 선로에 삽입할 때의 이점이 아닌 것은?
1선로의 인덕턴스를 보상한다.
2수전단의 전압강하를 줄인다.
3정태안정도를 증가한다.
4송전단의 역률을 개선한다.
문제 76
화력발전소에서 재열기의 사용 목적은?
1공기를 가열한다.
2급수를 가열한다.
3증기를 가열한다.
4석탄을 건조한다
문제 77
송ㆍ배전 전선로에서 전선의 진동으로 인하여 전선이 단선되는 것을 방지하기 위한 설비는?
1오프셋
2크램프
3댐퍼
4초호환
문제 78
배전선의 전력손실 경감 대책이 아닌 것은?
1피더(feeder) 수를 줄인다.
2역률을 개선한다.
3배전 전압을 높인다.
4부하의 불평형을 방지한다.
문제 79
3상 3선식 송전선로가 소도체 2개의 복도체 방식으로 되어있을 때 소도체의 지름 8cm, 소도체 간격 36cm, 등가선간 거리 120cm인 경우에 복도체 1km의 인덕턴스는 약 몇 mH인가?
10.4855
20.5255
30.6975
40.9265
문제 80
배전 선로의 배전 변압기 탭을 선정함에 있어 틀린 것은?
1중부하시 탭 변경점 직전의 저압선 말단 수용기의 전압을 허용 전압 변동의 하한보다 저하시키지 않아야 한다.
2중부하시 탭 변경점 직후 변압기에 접속된 수용기 전압을 허용 전압 변동의 상한보다 초과시키지 않아야 한다.
3경부하시 변전소 송전 전압율 저하시 최초의 탭 변경점 직전의 저압선 말단 수용기의 전압을 허용 전압 변동의 하한보다 저하시키지 않아야 한다.
4경부하시 탭 변경점 직후의 변압기에 접속된 접압을 허용 전압 변동의 하한보다 초과하지 않아야 한다.
