문제 1
자동장력조정장치의 설치에 대한 설명으로 틀린 것은?
1인류구간의 한쪽에 자동장력조정장치를 설치할 경우 구배가 낮을쪽에 설치한다.
2조가선 및 전차선은 억제저항이 적게 되도록 시설한다.
3활차식과 도르래식은 표중장력에 맞는 활차비와 종류를 선택한다.
4수동장력조정장치를 필요로 하지 않는 합성전차선에 턴버클식을 사용한다.
문제 2
교류 급전측 단상 단락사고 고장 전류(Is)계산식은? (단, Is : 고장전류[kA], V : 급전전압[kV], Z0 : 전원임피던스[Ω], ZTR : 변압기임피던스[Ω], ZL : 선로임피던스[Ω], rg : 고장점 저항[Ω] 이다.)
1
2
3
4
문제 3
강체전차선로에서 R-Bar 브래킷의 종류가 아닌 것은?
1가동형
2단축형
3확장형
4고정형
문제 4
고속철도 전차선의 사전 이도량 54/2000에 대한 2번째 드로퍼의 처짐량(m)은? (단, 전차선의 사전 이도구간 길이는 45m, 첫 번째 드로퍼 거리는 4.5m, 두 번째 드로퍼 거리는 11.25m 이다.)
10.01077
20.01177
30.01277
40.01377
문제 5
전차선의 장력(N)을 T, 전차선의 단위 길이 질량(kg/m)을 p라 할 때 파동전파속도(m/sec) C는?
1
2
3
4
문제 6
전차선의 편위 결정 시 고려 사항이 아닌 것은?
1차량동요에 의한 팬터그래프의 편위
2가동브래킷 회전에 의한 전차선의 편위
3풍압에 의한 전차선의 편위
4장력장치 변동에 의한 전차선의 편위
문제 7
에어섹션의 평행부부분에서 전차선 상호간의 이격거리(mm)로 맞는 것은? (단, 속도등급 300킬로급 이상)
1100 이상
2150 이상
3200 이상
4500 이상
문제 8
교류급전방식의 특징이 아닌 것은?
1대용량 중·장거리 수송에 유리하다.
2에너지 이용률이 높다.
3통신유도장해 대책이 필요 없다.
4사고 시 선택 차단이 용이하다.
문제 9
주전동기의 단자전압이 1200V, 전류가 300A 인 경우, 전기차의 출력(kW)은? (단, 주전동기의 효율은 0.9, 전동기의 대수는 3대이다.)
1648
2810
3972
41134
문제 10
절연구분장치에 대한 설명으로 틀린 것은?
1절연구분장치 양단의 전차선과 조가선을 상호 균압한다.
2절연구간을 갖는 인류구간의 길이는 600m 이하로 한다.
3절연구분장치 구간의 조가선은 팬터그래프 통과로 생기는 아크(Arc)에 의한 손상이 없도록 시설한다.
4절연구분장치 길이를 선정할 때는 팬터그래프의 설치 간격을 고려할 필요가 없다.
문제 11
커티너리 방식의 경우 가선계의 최고설계속도는 팬터그래프에 의해 발생하는 가공전차선 동요임펄스 파동전파속도의 몇 % 이하가 되도록 하는가?
115
225
350
470
문제 12
경간 중앙에서의 전차선 편위 값(uN)을 구하는 계산식은? (단, uN1, uN2는 양단 전주에서의 편위 값, 곡선 외측이 +값)
1
2
3
4
문제 13
전식방지 대책을 위한 배류법에 해당하지 않는 것은?
1직접배류법
2선택배류법
3순환배류법
4강제배류법
문제 14
전차선은 110mm2이고, 잔존 단면적이 67.6mm2이며, 안전율이 2.2인 전차선의 허용장력은 약 몇 kgf인가? (단, 전차선의 항장력은 2400kgf 이다.)
1670
21075
31625
43240
문제 15
전기차의 VVVF 제어방식이란?
1주파수와 전류를 제어하는 방식
2주파수와 전압을 제어하는 방식
3주파수와 저항을 제어하는 방식
4주파수와 리액턴스를 제어하는 방식
문제 16
전차선 110mm2 접촉점에 흐르는 아크전류를 I(A), 지속시간을 t(sec)라 할 때 전차선이 단선되는 시점을 나타내는 식은?
1I · t ≥ 750
2I · t ≥ 850
3I · t ≥ 950
4I · t ≥ 1050
문제 17
강체가선방식에서 R-BAR의 구성에 해당되지 않는 것은?
1연결금구
2드로퍼
3애자섹숀
4단말크램프
문제 18
부동율을 ε, 가선과 팬터그래프가 공진하는 속도를 Vc라 할 때, 이선을 시작하는 속도 Vr을 나타내는 식은?
1
2
3
4
문제 19
고속전철에서 횡진동에 제한 받는 개소 또는 터널 내에서 이격거리 확보개소에 사용하는 급전선의 지지방식으로 맞는 것은?
1수평조가방식
2V형조가방식
3현수조가방식
4경사조가방식
문제 20
제3궤조 방식에 대한 설명으로 틀린 것은?
1주행레일을 귀선로로 사용하는 경우 전식방지대책이 필요하다.
2차량과 POWER RAIL과의 규정된 이격거리를 유지하여야 한다.
3제3궤조 방식의 도체는 무겁고 기계적 강도가 높아야 한다.
4급전레일은 낮게 설치되므로 안전을 위해 필요한 곳에 보호덮개를 설치한다.
문제 21
힘의 3요소가 아닌 것은?
1방향
2시간
3크기
4작용점
문제 22

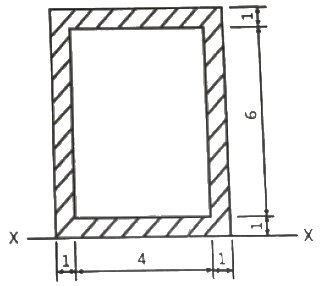

그림과 같은 단면의 X-X축에 대한 단면1차 모멘트(cm3)는? (치수단위는 [cm])
148
296
3144
4192
문제 23
그림과 같은 트러스 빔에서 A에 해당하는 것은?
1지점
2절점
3입속
4경사재
문제 24
재료의 전단탄성계수(G)가 80GPa, 포아송비는 0.3일 때, 종탄성계수 E(GPa)는?
148
2104
3200
4208
문제 25
그림과 같은 라멘의 부정정차수는?
19차
212차
315차
418차
문제 26
다음 구조물 중 2차원 구조물로 맞는 것은?
1패널(panel)
2트러스(truss)
3라멘(rahmen)
4봉(rod)
문제 27
가공 전차선로 도면의 프리텐션 콘크리트 전주에 11-30-N5000으로 표기되어 있다. 여기서 11은 무엇을 나타내는가?
1전주의 지름
2전주의 설계 휨모멘트
3전주의 압축력
4전주의 길이
문제 28
가공 전차선로에서 표준경간 S(m), 선로의 곡선반경 R(m)라 할 때 전차선의 편위 d(m)을 구하는 식은?
1S / 8R
2S2 / 8R
3S / 16R
4S2 / 16R
문제 29
전기철도구조물의 강도를 계산하기 위한 설계조건에 해당되지 않는 것은?
1선로조건(곡선반지름)
2지지주가 설치되어 있는 위치의 기상조건
3해당선로의 급전방식과 가선방식
4전압강하와 전선의 온도상승
문제 30
크기가 같고 방향이 반대인 나란한 두 힘은?
1우력
2비틀림
3반력
4작용력
문제 31
각 부재가 마찰이 없는 힌지로 연결되어 축방향력만 받는 부재는?
1봉(rod)
2기둥(column)
3보(beam)
4트러스(truss)
문제 32
단면의 폭이 10cm, 높이가 20cm인 직사각형 단면과 지름이 d인 원형단면이 있다. 직사각형 단면과 원형단면의 단면계수가 같다고 할 때, 원형단면의 직경은 약 몇 cm 인가?
115.03
211.93
318.93
423.86
문제 33
전차선로에서 지선의 종류로 틀린 것은?
1단지선
2V형지선
32단지선
4삼각지선
문제 34
가동 브래킷의 호칭이 “G3.0 L960 I”라고 되어 있다면, 여기에서 L이 의미하는 것은?
1가고
2전차선 높이
3게이지
4작용력에 대한 형식
문제 35
지선은 전구에 작용하는 수평하중의 몇 [%]를 부담하는가?
185
290
395
4100
문제 36
지름 D, 길이 ℓ인 원기둥의 세장비는?
14ℓ / D
28ℓ / D
34D / ℓ
48D / ℓ
문제 37
가공전차선로에 설치된 단독전철주의 지면으로부터 높이는 11m이다. 이 전주에 수평분포하중 32kgf/m가 작용하는 경우 지면과의 경계점 모멘트(kgf·m)는?
11846
21896
31936
41986
문제 38
비례한도에 대한 설명으로 맞는 것은?
1응력과 변형율이 비례하는 최대점
2응력의 발생으로 변형을 일으켜 파괴하는 한계
3인장시험에 있어서 작용하는 최대 하중점
4응력의 증가에 대하여 변형이 갑자기 증가하는 한계점
문제 39
보(Beam)가 하중에 받게 되면 직선이던 부재축은 변형하여 곡선을 이루게 된다. 이 변형된 축선을 무엇이라 하는가?
1연성곡선
2탄성곡선
3수평곡선
4수직곡선
문제 40
지점(支點)에 대한 설명으로 옳은 것은?
1고정지점은 이동은 할 수 없으나 회전은 가능하다.
2지점에는 이동지점, 고정지점 및 모멘트지점이 있다.
3이동지점에서 반력은 수직한 방향으로 1개만 일어난다.
4회전하고 있는 구조물 또는 부재를 받치는 점을 지점이라 한다.
문제 41
반지름 a(m)의 구 도체에 전하 Q(C)가 주어질 때 구 도체 표면에 작용하는 정전응력은 몇 N/m2 인가?
1
2
3
4
문제 42
무한장 직선형 도선에 I(A)의 전류가 흐를 경우 도선으로부터 R(m) 떨어진 점의 자속밀도 B(Wb/m2)는?
1
2
3
4
문제 43
강자성체의 세 가지 특성에 포함되지 않는 것은?
1자기포화 특성
2와전류 특성
3고투자율 특성
4히스테리시스 특성
문제 44
단면적이 s(m2), 단위 길이에 대한 권수가 n(회/m)인 무한히 긴 솔레노이드의 단위 길이당 자기인덕턴스(H/m)는?
1μ·s·n
2μ·s·n2
3μ·s2·n
4μ·s2·n2
문제 45
전하 q(C)가 진공 중의 자계 H(AT/m)에 수직방향으로 v(m/s)의 속도로 움직일 때 받는 힘은 몇 N인가? (단, 진공 중의 투자율은 μo 이다.)
1qvH
2μoqH
3πqvH
4μoqvH
문제 46
정전용량이 1μF이고 판의 간격이 d인 공기콘덴서가 있다. 두께
, 비유전율 εr=2 유전체를 그 콘덴서의 한 전극면에 접촉하여 넣었을 때 전체의 정전용량(μF)은?
, 비유전율 εr=2 유전체를 그 콘덴서의 한 전극면에 접촉하여 넣었을 때 전체의 정전용량(μF)은?12
21/2
34/3
45/3
문제 47
송전선의 전류가 0.01초 사이에 10kA 변화될 때 이 송전선에 나란한 통신선에 유도되는 유도 전압은 몇 V인가? (단, 송전선과 통신선 간의 상호유도계수는 0.3mH 이다.)
130
2300
33000
430000
문제 48
단면적 15cm2의 자석 근처에 같은 단면적을 가진 철편을 놓을 때 그 곳을 통하는 자속이 3×10-4Wb이면 철편에 작용하는 흡인력은 약 몇 N인가?
112.2
223.9
336.6
448.8
문제 49
전기 저항에 대한 설명으로 틀린 것은?
1저항의 단위는 옴(Ω)을 사용한다.
2저항률(ρ)의 역수를 도전율이라고 한다.
3금속선의 저항 R은 길이 ℓ에 반비례한다.
4전류가 흐르고 있는 금속선에 있어서 임의 두 점간의 전위차는 전류에 비례한다.
문제 50
자계의 백터포텐셜을 A라 할 때 자계의 시간적 변화에 의하여 생기는 전계의 세기 E는?
1E = rot A
2rot E = A
3
4
문제 51
변위전류와 가장 관계가 깊은 것은?
1도체
2반도체
3유전체
4자성체
문제 52
진공 중에서 점 P(1, 2, 3) 및 점 Q(2, 0, 5)에 각각 300μC, -100μC인 점전하가 놓여 있을 때 점전하 –100μC에 작용하는 힘은 몇 N인가?
110i – 20j + 20k
210i + 20j - 20k
3-10i + 20j + 20k
4-10i + 20j – 20k
문제 53
환상철심의 평균 자계의 세기가 3000 AT/m 이고, 비투자율이 600인 철심 중의 자화의 세기는 약 몇 Wb/m2 인가?
10.75
22.26
34.52
49.04
문제 54
다음 금속 중 저항률이 가장 작은 것은?
1은
2철
3백금
4알루미늄
문제 55
원통 좌표계에서 일반적으로 벡터가 A=5r sin øaz로 표현될 때 점(2, π/2, 0)에서 curl A를 구하면?
15ar
25πaø
3-5aø
4-5πaø
문제 56
전자파의 특성에 대한 설명으로 틀린 것은?
1전자파의 속도는 주파수와 무관하다.
2전파 Ex를 고유임피던스로 나누면 자파 Hy가 된다.
3전파 Ex와 자파 Hy의 진동방향은 진행 방향에 수평인 종파이다.
4매질이 도전성을 갖지 않으면 전파 Ex와 자파 Hy는 동위상이 된다.
문제 57
도전도 k=6×1017℧/m, 투자율
인 평면도체 표면에 10kHz의 전류가 흐를 때, 침투깊이 δ(m)는?
인 평면도체 표면에 10kHz의 전류가 흐를 때, 침투깊이 δ(m)는?1
2
3
4
문제 58
평행판 콘덴서의 극간 전압이 일정한 상태에서 극간에 공기가 있을 때의 흡인력을 F1, 극판 사이에 극판 간격의 2/3 두께의 유리판(εr=10)을 삽입할 때의 흡인력을 F2라 하면 F2/F1는?
10.6
20.8
31.5
42.5
문제 59
정전용량이 각각 C1, C2, 그 사이의 상호 유도계수가 M인 절연된 두 도체가 있다. 두 도체를 가는 선을 연결할 경우, 정전용량은 어떻게 표현되는가?
1C1 + C2 - M
2C1 + C2 + M
3C1 + C2 + 2M
42C1 + 2C2 + M
문제 60
길이 ℓ(m)인 동축 원통 도체의 내외원통에 각각 +λ, -λ(C/m)의 전하가 분포되어 있다. 내외원통 사이의 유전율 ε인 유전체가 채워져 있을 때, 전계의 세기(V/m)는? (단, V는 내외원통 간의 전위차, D는 전속밀도이고, a, b는 내외원통의 반지름이며, 원통 중심에서의 거리 r은 a＜r＜b 인 경우이다.)
1
2
3
4
문제 61
가공선 계통은 지중선 계통보다 인덕턴스 및 정전용량이 어떠한가?
1인덕턴스, 정전용량이 모두 작다.
2인덕턴스, 정전용량이 모두 크다.
3인덕턴스는 크고, 정전용량은 작다.
4인덕턴스는 작고, 정전용량은 크다.
문제 62
부하전류의 차단에 사용되지 않는 것은?
1DS
2ACB
3OCB
4VCB
문제 63
송전선의 특성임피던스는 저항과 누설컨덕턴스를 무시하면 어떻게 표현되는가? (단, L은 선로의 인덕턴스, C는 선로의 정전용량이다.)
1
2
3
4
문제 64
변성기의 정격부담을 표시하는 단위는?
1W
2S
3dyne
4VA
문제 65
케이블의 전력 손실과 관계가 없는 것은?
1철손
2유전체손
3시스손
4도체의 저항손
문제 66
연가에 의한 효과가 아닌 것은?
1직렬공진의 방지
2대지정전용량의 감소
3통신선의 유도장해 감소
4선로정수의 평형
문제 67
수력발전설비에서 흡출관을 사용하는 목적으로 옳은 것은?
1압력을 줄이기 위하여
2유효낙차를 늘리기 위하여
3속도변동률을 적게 하기 위하여
4물의 유선을 일정하게 하기 위하여
문제 68
전압요소가 필요한 계전기가 아닌 것은?
1주파수 계전기
2동기탈조 계전기
3지락 과전류 계전기
4방향성 지락 과전류 계전기
문제 69
원자로에서 중성자가 원자로 외부로 유출되어 인처에 위험을 주는 것을 방지하고 방열의 효과를 주기 위한 것은?
1제어재
2차폐재
3반사체
4구조재
문제 70
3상 무부하 발전기의 1선 지락 고장 시에 흐르는 지락 전류는? (단, E는 접지된 상의 무부하 기전력이고, Zo, Z1, Z2는 발전기의 영상, 정상, 역상 임피던스이다.)
1
2
3
4
문제 71
어느 수용가의 부하설비는 전등설비가 500W, 전열설비가 600W, 전동기 설비가 400W, 기타설비가 100W 이다. 이 수용가의 최대수용전력이 1200W이면 수용률은 몇 % 인가?
155
265
375
485
문제 72
가공지선에 대한 설명 중 틀린 것은?
1유도뢰 서지에 대하여도 그 가설구간 전체에 사고방지에 효과가 있다.
2직격뢰에 대하여 특히 유효하며 탑 상부에 시설하므로 뇌는 주로 가공지선에 내습한다.
3송전선의 1선 지락 시 지락전류의 일부가 가공지선에 흘러 차폐작용을 하므로 전자유도장해를 적게 할 수 있다.
4가공지선 때문에 송전선로의 대지정전용량이 감소하므로 대지사이에 방전할 때 유도전압이 특히 커서 차폐효과가 좋다.
문제 73
전력 원선도에서는 알 수 없는 것은?
1송수전할 수 있는 최대전력
2선로 손실
3수전단 역률
4코로나손
문제 74
각 전력계통을 연계선으로 상호 연결하였을 때 장점으로 틀린 것은?
1건설비 및 운전경비를 절감하므로 경제급전이 용이하다.
2주파수의 변화가 작아진다.
3각 전력계통의 신뢰도가 증가된다.
4선로 임피던스가 증가되어 단락전류가 감소된다.
문제 75
인터록(interlock)의 기능에 대한 설명으로 옳은 것은?
1조작자의 의중에 따라 개폐되어야 한다.
2차단기가 열려 있어야 단로기를 닫을 수 있다.
3차단기가 닫혀 있어야 단로기를 닫을 수 있다.
4차단기와 단로기를 별도로 닫고, 열 수 있어야 한다.
문제 76
플리커 경감을 위한 전력 공급측의 방안이 아닌 것은?
1공급전압을 낮춘다.
2전용 변압기로 공급한다.
3단독 공급계통을 구성한다.
4단락용량이 큰 계통에서 공급한다.
문제 77
같은 선로와 같은 부하에서 교류 단상 3선식은 단상 2선식에 비하여 전압강하와 배전효율이 어떻게 되는가?
1전압강하는 적고, 배전효율은 높다.
2전압강하는 크고, 배전효율은 낮다.
3전압강하는 적고, 배전효율은 낮다.
4전압강하는 크고, 배전효율은 높다.
문제 78
다음 중 송전선로의 코로나 임계전압이 높아지는 경우가 아닌 것은?
1날씨가 맑다.
2기압이 높다.
3상대공기밀도가 낮다.
4전선의 반지름과 선간거리가 크다.
문제 79
수력발전소의 분류 중 낙차를 얻는 방법에 의한 분류 방법이 아닌 것은?
1댐식 발전소
2수로식 발전소
3양수식 발전소
4유역 변경식 발전소
문제 80
역률 80%, 500kVA의 부하설비에 100kVA의 진상용 콘덴서를 설치하여 역률을 개선하면 수전점에서의 부하는 약 몇 kVA가 되는가?
1400
2425
3450
4475
문제 1
자동장력조정장치의 설치에 대한 설명으로 틀린 것은?
1인류구간의 한쪽에 자동장력조정장치를 설치할 경우 구배가 낮을쪽에 설치한다.
2조가선 및 전차선은 억제저항이 적게 되도록 시설한다.
3활차식과 도르래식은 표중장력에 맞는 활차비와 종류를 선택한다.
4수동장력조정장치를 필요로 하지 않는 합성전차선에 턴버클식을 사용한다.
문제 2
교류 급전측 단상 단락사고 고장 전류(Is)계산식은? (단, Is : 고장전류[kA], V : 급전전압[kV], Z0 : 전원임피던스[Ω], ZTR : 변압기임피던스[Ω], ZL : 선로임피던스[Ω], rg : 고장점 저항[Ω] 이다.)
1
2
3
4
문제 3
강체전차선로에서 R-Bar 브래킷의 종류가 아닌 것은?
1가동형
2단축형
3확장형
4고정형
문제 4
고속철도 전차선의 사전 이도량 54/2000에 대한 2번째 드로퍼의 처짐량(m)은? (단, 전차선의 사전 이도구간 길이는 45m, 첫 번째 드로퍼 거리는 4.5m, 두 번째 드로퍼 거리는 11.25m 이다.)
10.01077
20.01177
30.01277
40.01377
문제 5
전차선의 장력(N)을 T, 전차선의 단위 길이 질량(kg/m)을 p라 할 때 파동전파속도(m/sec) C는?
1
2
3
4
문제 6
전차선의 편위 결정 시 고려 사항이 아닌 것은?
1차량동요에 의한 팬터그래프의 편위
2가동브래킷 회전에 의한 전차선의 편위
3풍압에 의한 전차선의 편위
4장력장치 변동에 의한 전차선의 편위
문제 7
에어섹션의 평행부부분에서 전차선 상호간의 이격거리(mm)로 맞는 것은? (단, 속도등급 300킬로급 이상)
1100 이상
2150 이상
3200 이상
4500 이상
문제 8
교류급전방식의 특징이 아닌 것은?
1대용량 중·장거리 수송에 유리하다.
2에너지 이용률이 높다.
3통신유도장해 대책이 필요 없다.
4사고 시 선택 차단이 용이하다.
문제 9
주전동기의 단자전압이 1200V, 전류가 300A 인 경우, 전기차의 출력(kW)은? (단, 주전동기의 효율은 0.9, 전동기의 대수는 3대이다.)
1648
2810
3972
41134
문제 10
절연구분장치에 대한 설명으로 틀린 것은?
1절연구분장치 양단의 전차선과 조가선을 상호 균압한다.
2절연구간을 갖는 인류구간의 길이는 600m 이하로 한다.
3절연구분장치 구간의 조가선은 팬터그래프 통과로 생기는 아크(Arc)에 의한 손상이 없도록 시설한다.
4절연구분장치 길이를 선정할 때는 팬터그래프의 설치 간격을 고려할 필요가 없다.
문제 11
커티너리 방식의 경우 가선계의 최고설계속도는 팬터그래프에 의해 발생하는 가공전차선 동요임펄스 파동전파속도의 몇 % 이하가 되도록 하는가?
115
225
350
470
문제 12
경간 중앙에서의 전차선 편위 값(uN)을 구하는 계산식은? (단, uN1, uN2는 양단 전주에서의 편위 값, 곡선 외측이 +값)
1
2
3
4
문제 13
전식방지 대책을 위한 배류법에 해당하지 않는 것은?
1직접배류법
2선택배류법
3순환배류법
4강제배류법
문제 14
전차선은 110mm2이고, 잔존 단면적이 67.6mm2이며, 안전율이 2.2인 전차선의 허용장력은 약 몇 kgf인가? (단, 전차선의 항장력은 2400kgf 이다.)
1670
21075
31625
43240
문제 15
전기차의 VVVF 제어방식이란?
1주파수와 전류를 제어하는 방식
2주파수와 전압을 제어하는 방식
3주파수와 저항을 제어하는 방식
4주파수와 리액턴스를 제어하는 방식
문제 16
전차선 110mm2 접촉점에 흐르는 아크전류를 I(A), 지속시간을 t(sec)라 할 때 전차선이 단선되는 시점을 나타내는 식은?
1I · t ≥ 750
2I · t ≥ 850
3I · t ≥ 950
4I · t ≥ 1050
문제 17
강체가선방식에서 R-BAR의 구성에 해당되지 않는 것은?
1연결금구
2드로퍼
3애자섹숀
4단말크램프
문제 18
부동율을 ε, 가선과 팬터그래프가 공진하는 속도를 Vc라 할 때, 이선을 시작하는 속도 Vr을 나타내는 식은?
1
2
3
4
문제 19
고속전철에서 횡진동에 제한 받는 개소 또는 터널 내에서 이격거리 확보개소에 사용하는 급전선의 지지방식으로 맞는 것은?
1수평조가방식
2V형조가방식
3현수조가방식
4경사조가방식
문제 20
제3궤조 방식에 대한 설명으로 틀린 것은?
1주행레일을 귀선로로 사용하는 경우 전식방지대책이 필요하다.
2차량과 POWER RAIL과의 규정된 이격거리를 유지하여야 한다.
3제3궤조 방식의 도체는 무겁고 기계적 강도가 높아야 한다.
4급전레일은 낮게 설치되므로 안전을 위해 필요한 곳에 보호덮개를 설치한다.
문제 21
힘의 3요소가 아닌 것은?
1방향
2시간
3크기
4작용점
문제 22
그림과 같은 단면의 X-X축에 대한 단면1차 모멘트(cm3)는? (치수단위는 [cm])
148
296
3144
4192
문제 23
그림과 같은 트러스 빔에서 A에 해당하는 것은?
1지점
2절점
3입속
4경사재
문제 24
재료의 전단탄성계수(G)가 80GPa, 포아송비는 0.3일 때, 종탄성계수 E(GPa)는?
148
2104
3200
4208
문제 25
그림과 같은 라멘의 부정정차수는?
19차
212차
315차
418차
문제 26
다음 구조물 중 2차원 구조물로 맞는 것은?
1패널(panel)
2트러스(truss)
3라멘(rahmen)
4봉(rod)
문제 27
가공 전차선로 도면의 프리텐션 콘크리트 전주에 11-30-N5000으로 표기되어 있다. 여기서 11은 무엇을 나타내는가?
1전주의 지름
2전주의 설계 휨모멘트
3전주의 압축력
4전주의 길이
문제 28
가공 전차선로에서 표준경간 S(m), 선로의 곡선반경 R(m)라 할 때 전차선의 편위 d(m)을 구하는 식은?
1S / 8R
2S2 / 8R
3S / 16R
4S2 / 16R
문제 29
전기철도구조물의 강도를 계산하기 위한 설계조건에 해당되지 않는 것은?
1선로조건(곡선반지름)
2지지주가 설치되어 있는 위치의 기상조건
3해당선로의 급전방식과 가선방식
4전압강하와 전선의 온도상승
문제 30
크기가 같고 방향이 반대인 나란한 두 힘은?
1우력
2비틀림
3반력
4작용력
문제 31
각 부재가 마찰이 없는 힌지로 연결되어 축방향력만 받는 부재는?
1봉(rod)
2기둥(column)
3보(beam)
4트러스(truss)
문제 32
단면의 폭이 10cm, 높이가 20cm인 직사각형 단면과 지름이 d인 원형단면이 있다. 직사각형 단면과 원형단면의 단면계수가 같다고 할 때, 원형단면의 직경은 약 몇 cm 인가?
115.03
211.93
318.93
423.86
문제 33
전차선로에서 지선의 종류로 틀린 것은?
1단지선
2V형지선
32단지선
4삼각지선
문제 34
가동 브래킷의 호칭이 “G3.0 L960 I”라고 되어 있다면, 여기에서 L이 의미하는 것은?
1가고
2전차선 높이
3게이지
4작용력에 대한 형식
문제 35
지선은 전구에 작용하는 수평하중의 몇 [%]를 부담하는가?
185
290
395
4100
문제 36
지름 D, 길이 ℓ인 원기둥의 세장비는?
14ℓ / D
28ℓ / D
34D / ℓ
48D / ℓ
문제 37
가공전차선로에 설치된 단독전철주의 지면으로부터 높이는 11m이다. 이 전주에 수평분포하중 32kgf/m가 작용하는 경우 지면과의 경계점 모멘트(kgf·m)는?
11846
21896
31936
41986
문제 38
비례한도에 대한 설명으로 맞는 것은?
1응력과 변형율이 비례하는 최대점
2응력의 발생으로 변형을 일으켜 파괴하는 한계
3인장시험에 있어서 작용하는 최대 하중점
4응력의 증가에 대하여 변형이 갑자기 증가하는 한계점
문제 39
보(Beam)가 하중에 받게 되면 직선이던 부재축은 변형하여 곡선을 이루게 된다. 이 변형된 축선을 무엇이라 하는가?
1연성곡선
2탄성곡선
3수평곡선
4수직곡선
문제 40
지점(支點)에 대한 설명으로 옳은 것은?
1고정지점은 이동은 할 수 없으나 회전은 가능하다.
2지점에는 이동지점, 고정지점 및 모멘트지점이 있다.
3이동지점에서 반력은 수직한 방향으로 1개만 일어난다.
4회전하고 있는 구조물 또는 부재를 받치는 점을 지점이라 한다.
문제 41
반지름 a(m)의 구 도체에 전하 Q(C)가 주어질 때 구 도체 표면에 작용하는 정전응력은 몇 N/m2 인가?
1
2
3
4
문제 42
무한장 직선형 도선에 I(A)의 전류가 흐를 경우 도선으로부터 R(m) 떨어진 점의 자속밀도 B(Wb/m2)는?
1
2
3
4
문제 43
강자성체의 세 가지 특성에 포함되지 않는 것은?
1자기포화 특성
2와전류 특성
3고투자율 특성
4히스테리시스 특성
문제 44
단면적이 s(m2), 단위 길이에 대한 권수가 n(회/m)인 무한히 긴 솔레노이드의 단위 길이당 자기인덕턴스(H/m)는?
1μ·s·n
2μ·s·n2
3μ·s2·n
4μ·s2·n2
문제 45
전하 q(C)가 진공 중의 자계 H(AT/m)에 수직방향으로 v(m/s)의 속도로 움직일 때 받는 힘은 몇 N인가? (단, 진공 중의 투자율은 μo 이다.)
1qvH
2μoqH
3πqvH
4μoqvH
문제 46
정전용량이 1μF이고 판의 간격이 d인 공기콘덴서가 있다. 두께 , 비유전율 εr=2 유전체를 그 콘덴서의 한 전극면에 접촉하여 넣었을 때 전체의 정전용량(μF)은?
, 비유전율 εr=2 유전체를 그 콘덴서의 한 전극면에 접촉하여 넣었을 때 전체의 정전용량(μF)은?12
21/2
34/3
45/3
문제 47
송전선의 전류가 0.01초 사이에 10kA 변화될 때 이 송전선에 나란한 통신선에 유도되는 유도 전압은 몇 V인가? (단, 송전선과 통신선 간의 상호유도계수는 0.3mH 이다.)
130
2300
33000
430000
문제 48
단면적 15cm2의 자석 근처에 같은 단면적을 가진 철편을 놓을 때 그 곳을 통하는 자속이 3×10-4Wb이면 철편에 작용하는 흡인력은 약 몇 N인가?
112.2
223.9
336.6
448.8
문제 49
전기 저항에 대한 설명으로 틀린 것은?
1저항의 단위는 옴(Ω)을 사용한다.
2저항률(ρ)의 역수를 도전율이라고 한다.
3금속선의 저항 R은 길이 ℓ에 반비례한다.
4전류가 흐르고 있는 금속선에 있어서 임의 두 점간의 전위차는 전류에 비례한다.
문제 50
자계의 백터포텐셜을 A라 할 때 자계의 시간적 변화에 의하여 생기는 전계의 세기 E는?
1E = rot A
2rot E = A
3
4
문제 51
변위전류와 가장 관계가 깊은 것은?
1도체
2반도체
3유전체
4자성체
문제 52
진공 중에서 점 P(1, 2, 3) 및 점 Q(2, 0, 5)에 각각 300μC, -100μC인 점전하가 놓여 있을 때 점전하 –100μC에 작용하는 힘은 몇 N인가?
110i – 20j + 20k
210i + 20j - 20k
3-10i + 20j + 20k
4-10i + 20j – 20k
문제 53
환상철심의 평균 자계의 세기가 3000 AT/m 이고, 비투자율이 600인 철심 중의 자화의 세기는 약 몇 Wb/m2 인가?
10.75
22.26
34.52
49.04
문제 54
다음 금속 중 저항률이 가장 작은 것은?
1은
2철
3백금
4알루미늄
문제 55
원통 좌표계에서 일반적으로 벡터가 A=5r sin øaz로 표현될 때 점(2, π/2, 0)에서 curl A를 구하면?
15ar
25πaø
3-5aø
4-5πaø
문제 56
전자파의 특성에 대한 설명으로 틀린 것은?
1전자파의 속도는 주파수와 무관하다.
2전파 Ex를 고유임피던스로 나누면 자파 Hy가 된다.
3전파 Ex와 자파 Hy의 진동방향은 진행 방향에 수평인 종파이다.
4매질이 도전성을 갖지 않으면 전파 Ex와 자파 Hy는 동위상이 된다.
문제 57
도전도 k=6×1017℧/m, 투자율 인 평면도체 표면에 10kHz의 전류가 흐를 때, 침투깊이 δ(m)는?
인 평면도체 표면에 10kHz의 전류가 흐를 때, 침투깊이 δ(m)는?1
2
3
4
문제 58
평행판 콘덴서의 극간 전압이 일정한 상태에서 극간에 공기가 있을 때의 흡인력을 F1, 극판 사이에 극판 간격의 2/3 두께의 유리판(εr=10)을 삽입할 때의 흡인력을 F2라 하면 F2/F1는?
10.6
20.8
31.5
42.5
문제 59
정전용량이 각각 C1, C2, 그 사이의 상호 유도계수가 M인 절연된 두 도체가 있다. 두 도체를 가는 선을 연결할 경우, 정전용량은 어떻게 표현되는가?
1C1 + C2 - M
2C1 + C2 + M
3C1 + C2 + 2M
42C1 + 2C2 + M
문제 60
길이 ℓ(m)인 동축 원통 도체의 내외원통에 각각 +λ, -λ(C/m)의 전하가 분포되어 있다. 내외원통 사이의 유전율 ε인 유전체가 채워져 있을 때, 전계의 세기(V/m)는? (단, V는 내외원통 간의 전위차, D는 전속밀도이고, a, b는 내외원통의 반지름이며, 원통 중심에서의 거리 r은 a＜r＜b 인 경우이다.)
1
2
3
4
문제 61
가공선 계통은 지중선 계통보다 인덕턴스 및 정전용량이 어떠한가?
1인덕턴스, 정전용량이 모두 작다.
2인덕턴스, 정전용량이 모두 크다.
3인덕턴스는 크고, 정전용량은 작다.
4인덕턴스는 작고, 정전용량은 크다.
문제 62
부하전류의 차단에 사용되지 않는 것은?
1DS
2ACB
3OCB
4VCB
문제 63
송전선의 특성임피던스는 저항과 누설컨덕턴스를 무시하면 어떻게 표현되는가? (단, L은 선로의 인덕턴스, C는 선로의 정전용량이다.)
1
2
3
4
문제 64
변성기의 정격부담을 표시하는 단위는?
1W
2S
3dyne
4VA
문제 65
케이블의 전력 손실과 관계가 없는 것은?
1철손
2유전체손
3시스손
4도체의 저항손
문제 66
연가에 의한 효과가 아닌 것은?
1직렬공진의 방지
2대지정전용량의 감소
3통신선의 유도장해 감소
4선로정수의 평형
문제 67
수력발전설비에서 흡출관을 사용하는 목적으로 옳은 것은?
1압력을 줄이기 위하여
2유효낙차를 늘리기 위하여
3속도변동률을 적게 하기 위하여
4물의 유선을 일정하게 하기 위하여
문제 68
전압요소가 필요한 계전기가 아닌 것은?
1주파수 계전기
2동기탈조 계전기
3지락 과전류 계전기
4방향성 지락 과전류 계전기
문제 69
원자로에서 중성자가 원자로 외부로 유출되어 인처에 위험을 주는 것을 방지하고 방열의 효과를 주기 위한 것은?
1제어재
2차폐재
3반사체
4구조재
문제 70
3상 무부하 발전기의 1선 지락 고장 시에 흐르는 지락 전류는? (단, E는 접지된 상의 무부하 기전력이고, Zo, Z1, Z2는 발전기의 영상, 정상, 역상 임피던스이다.)
1
2
3
4
문제 71
어느 수용가의 부하설비는 전등설비가 500W, 전열설비가 600W, 전동기 설비가 400W, 기타설비가 100W 이다. 이 수용가의 최대수용전력이 1200W이면 수용률은 몇 % 인가?
155
265
375
485
문제 72
가공지선에 대한 설명 중 틀린 것은?
1유도뢰 서지에 대하여도 그 가설구간 전체에 사고방지에 효과가 있다.
2직격뢰에 대하여 특히 유효하며 탑 상부에 시설하므로 뇌는 주로 가공지선에 내습한다.
3송전선의 1선 지락 시 지락전류의 일부가 가공지선에 흘러 차폐작용을 하므로 전자유도장해를 적게 할 수 있다.
4가공지선 때문에 송전선로의 대지정전용량이 감소하므로 대지사이에 방전할 때 유도전압이 특히 커서 차폐효과가 좋다.
문제 73
전력 원선도에서는 알 수 없는 것은?
1송수전할 수 있는 최대전력
2선로 손실
3수전단 역률
4코로나손
문제 74
각 전력계통을 연계선으로 상호 연결하였을 때 장점으로 틀린 것은?
1건설비 및 운전경비를 절감하므로 경제급전이 용이하다.
2주파수의 변화가 작아진다.
3각 전력계통의 신뢰도가 증가된다.
4선로 임피던스가 증가되어 단락전류가 감소된다.
문제 75
인터록(interlock)의 기능에 대한 설명으로 옳은 것은?
1조작자의 의중에 따라 개폐되어야 한다.
2차단기가 열려 있어야 단로기를 닫을 수 있다.
3차단기가 닫혀 있어야 단로기를 닫을 수 있다.
4차단기와 단로기를 별도로 닫고, 열 수 있어야 한다.
문제 76
플리커 경감을 위한 전력 공급측의 방안이 아닌 것은?
1공급전압을 낮춘다.
2전용 변압기로 공급한다.
3단독 공급계통을 구성한다.
4단락용량이 큰 계통에서 공급한다.
문제 77
같은 선로와 같은 부하에서 교류 단상 3선식은 단상 2선식에 비하여 전압강하와 배전효율이 어떻게 되는가?
1전압강하는 적고, 배전효율은 높다.
2전압강하는 크고, 배전효율은 낮다.
3전압강하는 적고, 배전효율은 낮다.
4전압강하는 크고, 배전효율은 높다.
문제 78
다음 중 송전선로의 코로나 임계전압이 높아지는 경우가 아닌 것은?
1날씨가 맑다.
2기압이 높다.
3상대공기밀도가 낮다.
4전선의 반지름과 선간거리가 크다.
문제 79
수력발전소의 분류 중 낙차를 얻는 방법에 의한 분류 방법이 아닌 것은?
1댐식 발전소
2수로식 발전소
3양수식 발전소
4유역 변경식 발전소
문제 80
역률 80%, 500kVA의 부하설비에 100kVA의 진상용 콘덴서를 설치하여 역률을 개선하면 수전점에서의 부하는 약 몇 kVA가 되는가?
1400
2425
3450
4475
