문제 1
A'=0, B=1, C'=1일 때 출력이 0이 되는 논리식은?
1AB+BC
2AC'+BC
3A+B+C
4A B C
문제 2
CPU의 시스템 버스 상에 여러 개의 입·출력장치가 연결되어 있을 때 인터럽트가 가해지면 CPU는 입·출력장치를 하나씩 순차적으로 점검하여 인터럽트를 요구한 입·출력장치를 찾아내는 방법은?
1mask interrupt
2vector interrupt
3polling interrupt
4daisy chain
문제 3
초고속 인터넷망을 이용하여 제공되는 양방향 TV 서비스를 나타내는 것은?
1PDP TV
2IPTV
3CATV
43D TV
문제 4
컴퓨터 입력 장치의 하나로, 빛을 이용하여 마크 용지에 연필이나 펜 등으로 표시한 부분에 빛을 비추어 판독하고 전기 신호로 바꾸어 주는 역할을 하는 것은?
1OCR
2OMR
3MICR
4종이카드판독기
문제 5
다음과 같은 주파수 스펙트럼이 나타날 때의 변조 방식으로 옳은 것은?
1SSB
2DSB
3PWM
4PAM
문제 6
CD(Compact Disc)에 사용한 변조 방식은?
1PCM
2AM
3FM
4PWM
문제 7
RLC 직렬회로에 DC 전원 100V가 t=0일 때 인가되었을 경우 전류 I의 상태는? (단, R=1kΩ, L=2mH, C=8μF이다.)
1발진상태
2감쇠진동
3임계진동
4과제동
문제 8
레이저(Laser)에 관한 설명으로 가장 옳지 않은 것은?
1주파수 폭이 매우 좁은 단색광이다.
2사인파의 일종으로 파장이 매우 짧다.
3전자파의 유도 방출로 빛을 발생한다.
4레이저의 종류에는 고체와 액체 레이저만 있다.
문제 9
PN 접합에서 공간전하 영역에는 어떤 전하가 존재하는가? (단, 접촉 직후의 캐리어 확산으로 접합 부분에 공간전하가 생성되었을 경우로 가정한다..)
1거의 다수 캐리어이다.
2거의 소수 캐리어이다.
3도우너와 억셉터 이온이다.
4정공과 전자이다.
문제 10
다음 △결선에서 Y결선으로 변환했을 때 RC의 값은 몇 Ω 인가?
17.5
210
311.2
415
문제 11
위치 제어계를 설계할 때, 보통 위상여유와 이득여유의 값을 순서대로 나타낸 것은?
120~40dB, 10~20dB
220~40dB, 3~10dB
340~60dB, 10~20dB
440~60dB, 3~20dB
문제 12
메모리에 저장된 내용을 지울 수 없으며 대량생산에 적합한 것은?
1EPROM
2EAROM
3EEPROM
4Mask ROM
문제 13
마이크로컴퓨터가 수행할 수 있는 기능이 아닌 것은?
1사고기능
2연산기능
3제어기능
4기억기능
문제 14
다음 중 유전 가열의 특징이 아닌 것은?
1주파수를 증가시키면 전원과의 임피던스 정합이 쉽다.
2큰 열량을 얻으려면 주파수를 증가시킨다.
3마이크로웨이브 레이지는 식품 가열 목적의 유전 가열이다.
4플라스틱 제품의 가열, 합판 제작, PVC의 접착 등에 응용된다.
문제 15
다음 증폭기 회로에서 저역 차단 주파수를 25Hz로 하기 위한 Ci의 용량은 약 몇 μF 인가? (단, 입력저항 Rin=200kΩ이다.)
10.5
20.45
30.39
40.032
문제 16
RL 직렬회로에 직류 전압 E[V]를 공급할 때 시정수는 몇 초(s) 인가?(단, R=10[Ω], L=10[mH])
1103
210-3
3102
410-2

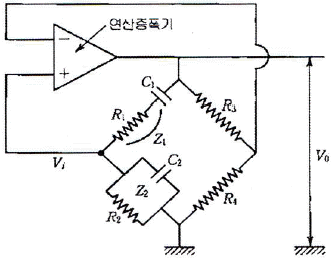

문제 17
다음 회로의 명칭과 발진주파수는?
1비안정 멀티바이브레이터,
2쌍안정 멀티바이브레이터,
3빈 브리지회로,
4전압 폴로어,
문제 18
T 플립플롭에 100[kHz]의 구형파 신호를 인가하였을 때, 출력 주파수는 몇 [kHz]인가?
150
2100
3200
4400
문제 19
다음 중 8진수 425를 2진수로 변환한 것으로 옳은 것은?
1(101010100)2
2(111010001)2
3(100010101)2
4(101010011)2
문제 20
4[A]의 전류가 흐르는 경우 전력이 160[W]인 저항에 5[A]의 전류가 흐르면 전력은 몇 [W]인가?
1150
2250
3350
4450
문제 21
마이크로폰의 종류 중 양지향성을 갖는 것은?
1MC형 마이크로폰
2리본형 마이크로폰
3크리스털형 마이크로폰
4가동코일형 마이크로폰
문제 22
콘덴서의 전위차와 축척된 에너지와의 관계식을 이용하여 도형으로 표현하게 되면 어떻게 되는가?
1직선
2타원
3포물선
4원
문제 23
priority interrupt에 대한 설명으로 틀린 것은?
1polling 방식에는 priority가 없다.
2병렬 priority interrupt 방식에는 interrupt register의 Bit 위치에 따라 priority가 결정된다.
3daisy chain 방식에서는 회선 결선 상태에 의해 priority가 결정된다.
4polling 방식의 결점은 interrupt가 많을 때 시간이 많이 소요된다.
문제 24
명령어의 오퍼랜드에 유효번지(실제 데이터가 있는 번지)가 저장되어 있는 주소를 갖고 있는 방식은?
1상대주소 지정방식
2고유주소 지정방식
3레지스터 지정방식
4간접주소 지정방식
문제 25
어떤 회사는 8개의 장치가 완전히 연결된 Mesh network를 가지고 있다. 필요한 케이블 수는 몇 개인가?
14
27
328
456
문제 26
제어계가 구성된 후에 실험적으로 구하는 것이 용이한 응답 방법은?
1주파수 응답(frequency response)
2인디셜 응답(indicial response)
3이득 응답(gain response)
4위상 응답(phase response)
문제 27
CD-ROM에 관한 설명으로 틀린 것은?
1섹터들은 위치에 관계없이 길이가 동일하다.
2모든 섹터들의 데이터 저장 밀도는 각각 다르다.
3엑세스할 섹터의 위치에 따라 디스크의 회전속도를 다르게 함으로써 동일한 비율로 데이터를 검색할 수 있다.
4데이터가 저장된 표면의 흠집들은 레이저에 의하여 등선속도(constant linear velocity)로 읽는다.
문제 28
캐비테이션 효과를 이용하는 것은?
1수심 측량
2어군 탐지
3초음파 탐상
4초음파 세척
문제 29
계기착륙방식(ILS) 중 수평 위치의정확한 코스를 알려주는 로컬라이저 비컨국의 변조 주파수는?
1100Hz, 150Hz
290Hz, 150Hz
3150Hz, 300Hz
490Hz, 120Hz
문제 30
5비트 저항분할기(divider)의 디지털 입력이 10101일 때 전압은 약 몇 [V]인가? (단, 0은 0[V]이고, 1은 +10[V]이다.)
1+210
2+2.10
3+6.56
4+6.77
문제 31
다음 블록도는 아날로그 신호를 디지털화하여 전송하기 위한 PCM 송신 블록도이다. □ 안에 알맞은 회로 기능을 순서대로 나열한 것은?
1㉠ 파형정형 ㉡ 양자화 ㉢ 표본화
2㉠ 표본화 ㉡ 양자화 ㉢ 부호화
3㉠ 표본화 ㉡ 양자화 ㉢ 파형정형
4㉠ 파형정형 ㉡ 표본화 ㉢ 복호화
문제 32
전달함수의 정의에 관한 설명으로 가장 옳은 것은?
1입력만을 고려한다.
2모든 초기값을 고려한다.
3주파수 특성만을 고려한다.
4모든 초기값을 0으로 한다.
문제 33
낮은 주파수에서는 출력전압이 보다 크며, 주파수가 증가함에 따라 감소하는 주파수 응답은?
1저역통과 필터
2고역통과 필터
3대역소거 필터
4대역차단 필터
문제 34
전자 CAD 작업 시 회로도의 설계 순서로 옳은 것은?
1도면의 디자인 → 부품의 참조값 정의 → 설계규칙 검사 → 속성의 갱신 → 설계도면의 저장 → 네트리스트의 생성
2도면의 디자인 → 설계규칙 검사 → 부품의 참조값 정의 → 설계도면의 저장 → 속성의 갱신 → 네트리스트의 생성
3도면의 디자인 → 부품의 참조값 정의 → 속성의 갱신 → 설계규칙 검사 → 설계도면의 저장 → 네트리스트의 생성
4도면의 디자인 → 속성의 갱신 → 설계규칙 검사 → 설계도면의 저장 → 부품의 참조값 정의 → 네트리스트의 생성

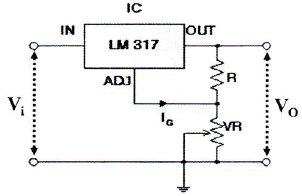

문제 35
정전압 IC인 LM317은 양(+)의 가변 직류전압을 얻어내는데 사용하는 소자이고 출력단자(OUT)와 조정단자(ADJ) 사이의 기준전압은 1.25V로 정해져 있다. 이 정전압 IC를 사용하여 그림과 같은 가변 전원회로를 구성하였을 때 출력 직류 전압의 가변 범위로 옳은 것은? (단, 고정저항 R은 1kΩ, 가변저항 VR은 25kΩ이고 조정단자에 흐르는 전류는 IADJ는 0으로 간주한다.)
10~ 31.25
21.25 ~ 32.5
32.5~ 32.5
42.5~ 33.75
문제 36
64Kbyte를 액세스 하려면 최소 몇 개의 어드레스 선이 필요한가?
18
212
316
420
문제 37
다음 회로에서 부하(RL)에 흐르는 전류(IL)는 몇 mA 인가?
10.1
20.2
30.4
40.8
문제 38
프로토콜의 기능에 관한 설명으로 틀린 것은?
1엔티티(entity)간 긴 메시지를 전송할 때는 보통 전송이 용이하도록 세분화하여 전송하는 과정을 캡슐화(encapsulation)라고 한다.
2PDU들을 원래의 순서대로 복원하여 재조립하기 위해 PDU에 일련번호를 지정하며 수신측에서는 이 일련번호를 이용하여 순서를 재조정하는 것을 순서 결정(sequence)이라고 한다.
3수신 개체는 송신 개체에서 보내는 데이터 전송량이나 전송속도 등을 조절하는데 이를 흐름제어(flow control)라고 한다.
4송신측 엔티티(entity)와 수신측 엔티티 간에 타이밍을 맞추는 기능, 즉 2개의 엔티티가 같은 상태를 유지하는 것을 동기화(synchronization)라고 한다.
문제 39
V1(s)를 입력, V2(s)를 출력이라 할 때 다음 회로의 전달 함수는? (단, C1=1F, L1=1H 이다.)
1
2
3
4
문제 40
다음 명령 중 번지 필드가 필요 없는 명령으로 옳은 것은?
1데이터 전송
2산술
3스킵(skip)
4서브루틴 호출
문제 41
RLC 직렬 회로에서 직렬 공진시 최대가 되는 것은 무엇인가?
1전류
2임피던스
3리액턴스
4저항
문제 42
다음 호로에 입력으로 구형파를 인가하고 회로에 시정수 RC가 입력 구형파의 펄스폭에 비해 충분히 클 경우에 출력되는 파형은?
1계단파
2구형파
3정현파
4삼각파
문제 43
슈퍼헤테로다인 수신기에서 국부발진기가 동작하지 않으면 어떤 현상이 나타나는가?
1저주파증폭기만 동작하지 않는다.
2어떤 방송도 수신되지 않는다.
3음성이 일그러진다.
4음성이 작아진다.
문제 44
다음 중 콘(Cone)형 스피커의 저음 특성을 향상시키기 위한 설명으로 옳은 것은?
1임피던스가 커야 한다.
2진동판의 두께를 증가시키고, 보이스 코일을 굵게 한다.
3진동계의 강성(stiffness)을 작게 하고, 진동판의 실효 중량을 크게 한다.
4구경을 작게 하고, 콘에 코루게이션(corrugation)을 많이 넣는다.
문제 45
자기 테이프(Magnetic Tape)에서 BPI 단위의 의미는?
1기록밀도
2진송속도
3파일의 크기
4레코드의 간격
문제 46
ISDN을 구성하는 필수 3대 요소가 아닌 것은?
1시분할 통신 기술(TDM)
2통신망의 공통선 신호 방식(CCS)
3공중전화 통신망(PSTN)
4교환기의 축적 프로그램 제어방식(SPC)
문제 47
마이크로프로그램 제어에 대한 설명으로 틀린 것은?
1ROM이나 PLA(programmed logic array)를 이용해서 제어 회로를 구현하는 방법이다.
2모든 프로그램 동작의 수행에 필요한 제어기능과 일련의 처리 절차를 마이크로프로그램으로 구성한다.
3마이크로프로그램은 제어 신호들을 잘 정의된 워드인 마이크로 명령어로 구성하여 작성하므로 설계를 쉽게 바꿀 수 있다.
4고정 배선식보다 가격이 싸고 마이크로 명령어를 인출하는 별도의 시간이 짧기 때문에 속도가 빠른 장점이 있다.
문제 48
다음 오류제어방식 중 재전송 요청을 하지 않고 수신측에서 검출된 오류를 수신측에서 정정하는 자기정정방식은?
1수평 패리티 방식
2군계수 검사방식
3중복순환검사 방식
4해밍부호 방식
문제 49
AND 게이트의 입력 A, B에 1Hz와 5Hz의 구형파가 입력되었을 때 출력 Y에 나타나는 펄스의 주파수는 몇 Hz인가?
11
22.5
33
46
문제 50
전송하고자 하는 신호를 연속된 신호로 전송하는 것이 아니라 일정한 시간 간격으로 순간순간 신호의 진폭을 표본화하여 펄스 형태로 만든 다음에 전송하는 방식은?
1FM 통신방식
2AM 통신방식
3펄스 통신방식
4다중 통신방식
문제 51
2차계의 과도응답에서 임계제동의 경우는?
1ζ < 1
2ζ > 1
3ζ = 1
4ζ = 0
문제 52
전가산기에 3가지 입력 A, B, Cn이 가해지면 합의 출력 Sn은?
1
2
3
4
문제 53
플립플롭에서 클록 입력이 L에서 H로 바뀔 때 입력을 판독하고 클록 입력이 H에서 L로 바뀔 때 출력이 나타나도록 하는 트리거 방식은?
1다운 트리거 방식
2마스터 슬레이브 방식
3클록 트리거 방식
4지연 트리거 방식
문제 54
EDPS를 설명한 것으로 옳은 것은?
1전자 계산기 산업의 발달 과정
2시스템 개발과 계획의 평가
3경제 문제의 전산 처리 결과표
4전자적 데이터 처리 시스템
문제 55
일반적으로 품질코스트 가운데 가장 큰 비율을 차지하는 것은?
1평가코스트
2실패코스트
3예방코스트
4검사코스트
문제 56
어떤 작업을 수행하는데 작업소요시간이 빠른 경우 5시간, 보통이면 8시간, 늦으면 12시간 걸린다고 예측 되었다면 3점 견적법에 의한 기대 시간치와 분산을 계산하면 약 얼마인가?
1te=8.0, δ2=1.17
2te=8.2, δ2=1.36
3te=8.3, δ2=1.17
4te=8.3, δ2=1.36
문제 57
계량값 관리도에 해당되는 것은?
1c 관리도
2u 관리도
3R 관리도
4np 관리도
문제 58
정규분포에 관한 설명 중 틀린 것은?
1일반적으로 평균치가 중앙값보다 크다.
2평균을 중심으로 좌우대칭의 분포이다.
3대체로 표준편차가 클수록 산포가 나쁘다고 본다.
4평균치가 0이고 표준편차가 1인 정규분포를 표준정규분포라 한다.
문제 59
계수 규준형 샘플링 검사의 OC 곡선에서 좋은 로트를 합격시키는 확률을 뜻하는 것은? (단, α는 제1종과오, β는 제2종과오이다.)
1α
2β
31-α
41-β
문제 60
작업측정의 목적 중 틀린 것은?
1작업개선
2표준시간 설정
3과업관리
4요소작업 분할
