문제 1

다음 공업 배관에 많이 사용되는 감압변에 관한 설명 중 잘못 설명된 것은?

1감압변은 고압관과 저압관 사이에 설치한다.

2주요 부품은 스프링, 다이어프램, 파이롯트 변(pilotvalve) 등이 있다.

3감압변 설치시에는 보통 바이패스(By-Pass)를 설치하지 않는다.

4감압변 근처에는 압력계 및 안전변을 장치해야 한다.

문제 2

펌프의 설치 및 주변 배관 시 주의 사항이다. 틀린 것은?

1펌프는 일반적으로 기초 콘크리트 위에 설치한다.

2흡입관은 되도록 길게 하고 직관으로 배관한다.

3효율을 좋게 하기 위해서 펌프의 설치 위치를 되도록 낮춰서 흡입 양정을 작게 한다.

4흡입관의 중량이 펌프에 미치지 않도록 관을 지지하여야 한다.

문제 3

배관계의 지지 장치 설계시 지지점의 설정에 고려해야 할 사항 중 적당하지 않은 것은?

1과대 응력의 발생이나 드레인 배출에 지장이 없도록 한다.

2건물, 기기 등의 기존보를 가급적 이용한다.

3집중 하중이 걸리는 곳에 지지점을 정한다.

4밸브나 수직관 근처는 가급적 피한다.

문제 4

항상 일정한 풍량을 공급하는 공조방식으로 부하변동이 심하지 않는 경우에 적합하며, 부분적으로 부하변동이 있는 공간에 적용이 곤란한 덕트 방식으로 전공기 방식으로 분류되는 공기조화방식은?

1정풍량 단일 덕트 방식

2유인 유닛 방식

3덕트 병용 팬 코일 유닛 방식

4패키지 덕트 방식

문제 5

냉방 설비에서 공기는 어느 곳에서 냉각된 공기를 실내에 송풍 하는가?

1응축기

2증발기

3수액기

4팽창밸브

문제 6

제어에서 입력 신호에 대한 출력신호 응답 중 인디셜(inditial) 응답이라고도 하며, 입력이 단위량 만큼 단계적으로 변화될 때의 응답을 말하는 것은?

1자기 평형성

2과도 응답

3주파수 응답

4스텝 응답

문제 7

냉매의 조건을 설명 한 것 중 잘못된 것은?

1응고점이 낮을 것

2임계 온도는 상온보다 가급적 높을 것

3같은 냉동 능력에 대하여 소요 동력이 클 것

4증기의 비체적이 적을 것

문제 8

보일러 자동제어 중 연료 및 공기 유량을 조정하고 굴뚝으로 배출되는 연소가스의 유량을 제어하여 발생되는 열을 조정하는 제어는?

1증기온도제어

2급수제어

3재열온도제어

4연소제어

문제 9

온수난방의 팽창탱크에 관한 다음 설명 중 틀린 것은?

1안전밸브 역할을 한다.

2팽창탱크는 최고층 방열기보다 1m 이상 높은 곳에 위치하여야 한다.

3온도변화에 따른 체적팽창을 도출 시킨다.

4온수의 순환을 촉진시키는 역할이 주목적이다.

문제 10

건물의 외벽, 창, 지붕 등에 일정한 간격으로 배열하여 인접건물 화재 시 수막을 만드는 소화설비는?

1방화전

2스프링클러

3드랜처

4사이어미즈 커넥션

문제 11

1보일러 마력을 설명한 것으로 가장 올바른 것은?

150℃의 물 10kg을 1시간에 전부 증기로 변화시키는 증발능력

2100℃의 물 15.65kg을 1시간 동안 같은 온도의 증기로 변화시키는 증발능력

31시간에 1565kcal의 증발량을 발생시키는 증발능력

41시간에 약 6280kcal의 증발량을 발생시키는 증발능력

문제 12

통기관의 관경을 결정하는 원칙 설명 중 틀린 것은?

1신정 통기관의 관경은 관경을 줄이지 않고 연장해서 대기 중에 개방한다.

2결합 통기관은 배수 수직관과 통기 수직관 중 관경이 작은 쪽의 관경 이상으로 한다.

3각개 통기관의 관경은 그것에 연결되는 배수 관경의 1/2보다 작으면 안 되고 최소관경은 30mm이다.

4루프 통기관의 관경은 배수 수평 분기관과 통기 수직관 중 관경이 큰 쪽의 1/2보다 작으면 안 되고 최소 관경은 30mm이다.

문제 13

건축설비공사 표준시방서 등의 시험기준에 의하여 배관 시험 기준에 의한 배관시험 압력은 사용압력의 몇 배로 시험하는가?

10.5~1

21.5~2

33~4

45~6

문제 14

배관용 공기기구 사용 시 안전수칙 중 틀린 것은?

1처음에는 천천히 열고 일시에 전부 열지 않는다.

2기구 등의 반동으로 인한 재해에 항상 대비한다.

3공기 기구를 사용할 때는 보호구를 착용한다.

4활동부에는 항상 기름 또는 그리스가 없도록 깨끗이 닦아 준다.

문제 15

장치 중에서 응축된 유체를 재가열 증발시킬 목적으로 사용하는 열교환기는?

1재비기(reboiler)

2예열기(preheater)

3가열기(heater)

4응축기(condenser)

문제 16

산소를 쓰는 경우에는 다음 중 어떤 장소를 선택하는 것이 가장 좋은가?

1기름이 있는 건조한 곳

2직사광선을 받는 밀폐된 곳

3가연성 물질이 없고 통풍이 잘되는 곳

4습도가 높고 고압가스가 있는 곳

문제 17

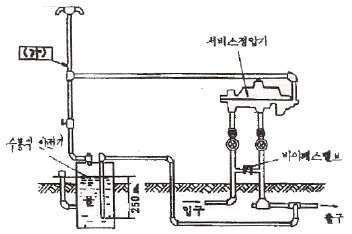

다음은 수요자 전용 가스정압기의 배관설치 도면이다. (가)에 맞는 배관 명칭은?

1팽창관

2방출관

3공기공급관

4정압기

문제 18

자동제어계에서 동작신호에 의하여 이에 대응하는 연산 출력, 즉 조작신호를 보내는 부분을 무엇이라고 하는가?

1비교부

2검출부

3조절부

4조작부

문제 19

배관설비의 유지관리에서 응급조치법의 종류가 아닌 것은?

1코킹법과 밴드보강법

2인젝션법

3박스 설치법

4파이어 설치법

문제 20

다음에서 강도율의 계산법으로 맞는 것은?

1근로손실일수/연근로시간수×1000

2재해건수/연근로시간수×1000

3재해건수재/적근로자수×1000

4근로손실일수/재적근로자수×1000

문제 21

다음 중 수동으로 직접 조절해야 작동되는 밸브는?

1플로트 밸브 (float valve)

2세정 밸브 (flush valve)

3증발 압력조정 밸브

4감압 밸브

문제 22

지진, 진동, 풍압, 수격작용 등에 의해 배관이 움직이는 것을 제한하기 위한 장치는 무엇인가?

1행거

2서포트

3브레이스

4리스트레인트

문제 23

배관의 용도에 따른 패킹재료가 적당하지 않은 것은?

1급수관 - 테프론

2배수관 - 네오프렌

3급탕관 - 실리콘

4증기관 - 천연고무

문제 24

몰리브덴강 및 크롬-몰리브덴강으로 이음매 없이 제조하여 증기관 및 석유정제용 배관에 적합한 강관은?

1압력배관용 탄소강관

2고압배관용 탄소강관

3배관용 아크용접 탄소강관

4배관용 합금강 강관

문제 25

과열증기에 사용이 가능하고, 수격작용에 잘 견디며 배관이 용이하나 수명이 짧고, 높은 배압에서 작동되지 않고 소음발생, 증기누설 등의 단점이 있는 트랩은?

1디스크형 트랩

2상향식 버킷형 트랩

3레버 플로트형 트랩

4하향식 버킷형 트랩

문제 26

관 이음쇠 중 리듀서(Reducer)를 사용하는 경우를 바르게 설명한 것은?

1관의 끝을 막을 때

2동경의 관을 도중에 분기할 때

3직선배관에서 90° 혹은 45° 방향으로 전환할 때

4배관의 관경을 축소하여 연결할 때

문제 27

구상흑연주철관이라고도 하며 내식성, 가요성, 충격에 대한 연성 등이 우수한 주철관은?

1수도용 원심력 금형 주철관

2원심력 모르타르 라이닝 주철관

3수도용 원심력 덕타일 주철관

4수도용 원심력 사형 주철관

문제 28

스테인리스강관의 특성에 대한 설명으로 틀린 것은?

1위생적이어서 적수, 백수, 청수의 염려가 없다.

2강관에 비해 기계적 성질이 우수하다.

3두께가 얇고 가벼워 운반 및 시공이 쉽다.

4저온 충격성이 작고 동결에 대한 저항이 작다.

문제 29

일반적인 폴리부틸렌관의 이음방법으로 맞는 것은?

1MR 이음

2에어콘 이음

3몰코 이음

4TS식 냉간이음

문제 30

내열성, 내유성, 내수성이 좋고 내열도는 150℃~200℃ 정도이며 베이킹 도료로 사용되는 합성수지 도료는?

1프탈산계 도료

2요소 멜라민계 도료

3에폭시 수지계 도료

4염화비닐계 도료

문제 31

스테인리스 또는 인청동제로 제작된 것으로 일명 팩레스(packless)신축이음쇠라고 부르는 것은?

1루프형 신축이음쇠

2슬리브형 신축이음쇠

3스위블형 신축이음쇠

4벨로스형 신축이음쇠

문제 32

원심력 철근 콘크리트관에 대한 설명으로 맞는 것은?

1흉관이라고도 하며, 관의 이음재의 형상에 따라 A, B, C형으로 나눈다.

2호칭경 150~600mm까지는 소켓 이음쇠를 사용한다.

3에터니트관 이라고도 하며 정수두 75m 이하의 1종관과 정수두 45m이하의 2종관이 있다.

4일반적으로 PS관이라 한다.

문제 33

호칭 20A(3/4인치) 동관의 실제 외경은 몇 mm인가?

119.05

222.22

323.15

425.20

문제 34

유량계 설치법에 대한 설명으로 잘못된 것은?

1차압식 유량계의 오리피스는 원칙적으로 수직배관에 설치한다.

2차압식 유량계의 노즐 취출방향은 액체인 경우는 하향, 기체일 경우는 상향으로 한다.

3증기배관에는 증기가 유량계에 유입하는 것을 방지하고, 차압에 대해 일정한 액주의 높이를 유지할 수 있도록 콘덴서를 설치한다.

4체적식 유량계와 면적식 유량계는 조작 및 보수가 쉽도록 설치한다.

문제 35

아세틸렌 용기의 충전 전 용기 무게는 50kgf, 충전 후 57kgf 이 되었다면 용기 속에 충전된 아세틸렌은 몇 리터(L)인가?

14245

24800

36335

47600

문제 36

동력나사 절삭기 사용 시 안전수칙으로 틀린 것은?

1절삭된 나사부는 맨손으로 만지지 않도록 한다.

2기계의 정비 수리 등은 기계를 정지시킨 후 행한다.

3나사 절삭 시에는 계속 절삭유를 공급한다.

4절삭기 사용 후에는 필히 척을 닫아 둔다.

문제 37

철근 콘크리트관을 하수관으로 매설할 때 관거의 최소 매설 깊이(흙 두께)로 맞는 것은? (단, 노면하중, 노반두께 및 다른 매설물의 관계, 동결심도 등은 고려치 않은 두께임)

180cm

2100cm

3150cm

4200cm

문제 38

관 속에 온수나 냉수가 흐르고 있을 때, 고체와 유체 사이에 온도차가 있을 경우 열 이동이 일어나는 것을 의미하는 용어로 가장 적합한 것은?

1열복사

2열방사

3열전달

4대류전열

문제 39

일반적인 배관용강관(구조용 제외)의 절단에 쓰이는 쇠톱의 인치(inch)당 톱날 산수로 가장 적당한 것은?

114산

218산

324산

432산

문제 40

부속기기의 보수 및 점검을 위하여 관의 해체, 교환을 필요로 하는 곳의 이음에 적합하지 않는 이음방법은?

1유니언 이음

2플랜지 이음

3플레어 이음

4플라스턴 이음

문제 41

경질염화 비닐관의 이음작업에 관한 설명 중 틀린 것은?

1삽입접합의 경우 삽입 깊이는 외경의 1.5배가 적당하다.

2삽입접합에서의 연화 적정온도는 120~130℃이다.

370~80℃로 가열하면 관은 연화하기 시작한다.

4연화변형을 한 다음 냉각하여 경화한 관은 가열하여도 본래의 모양으로 되지 않는다.

문제 42

주철관 접합 시 녹은 납이 비산하여 몸에 화상을 입히는 가장 중요한 원인으로 맞는 것은?

1이음부에 수분이 있기 때문에

2녹은 납의 온도가 낮기 때문에

3녹은 압의 온도가 높기 때문에

4납의 성분에 주석이 너무 많이 함유되었기 때문에

문제 43

서브머지드 아크 용접에서 아크전압이 증가할 때 생기는 현상이 아닌 것은?

1아크길이가 길어진다.

2비드 폭이 넓어진다.

3평평한 비드가 형성된다.

4용입이 증가한다.

문제 44

용접부의 파괴시험 검사법 중 기계적 시험 방법이 아닌 것은?

1부식시험

2피로시험

3굽힘시험

4충격시험

문제 45

펌프와 관련된 용어 중 “클수록 저양정(대유량)이 되고, 작을수록 고양정(소유량)이 된다”와 가장 관계가 밀접한 용어는?

1단수

2사류

3비교회전수

4안내날개

문제 46

배관설비에 있어서 유량계를 설치하여 유량을 측정한다. 다음과 같이 오리피스로 측정하였을 때 유량은 약 몇 m³/s인가? (단, 유량계수 Cv = 0.6, 수주차 △H = 20cm, 오리피스 축소 단면적 A = 5cm²이다.)

15.14x10^-4m³/s

25.94x10^-4m³/s

36.34x10^-4m³/s

46.54x10^-4m³/s

문제 47

“아주 굵은 선 : 굵은 선 : 가는 선”의 선 굵기 비율로 맞는 것은?

13 : 2 : 1

2√3 : 2 : 1

34 : 2 : 1

43 : √2 : 1

문제 48

다음 그림의 용접도시기호에서 n의 문자가 의미하는 것은?

1용접 목두께

2용접부 길이(크레이트 제외)

3용접부의 개수(용접 수)

4인접한 용접부 간의 간격(피치)

문제 49

배관내 물질의 종류를 식별하기 위한 색 중 기름을 나타내는 색은?

1흰색

2연한 노랑

3파랑

4어두운 주황

문제 50

건설 또는 제조에 필요한 모든 정보를 전달하기 위한 도면으로 공정도, 시공도, 상세도로 분리되는 도면은 어느 것인가?

1계획도

2제작도

3주문도

4견적도

문제 51

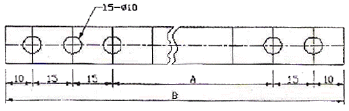

다음 그림을 올바르게 설명한 것은?

1구멍의 총수는 15개이며, A의 치수는 150mm이다.

2드릴의 지름은 10mm이며, B의 치수는 220mm이다.

3구멍의 총수는 15개이며, B의 치수는 220mm이다.

4A의 치수는 165mm이며, B의 치수는 230mm이다.

문제 52

KS 배관의 간략도시방법으로 사용하는 선의 종류별 호칭방법에 따른 선의 적용이 서로 틀린 것은?

1굵은 실선 : 유선 및 결합부품

2가는 실선 : 해칭, 인출선, 치수선, 치수보조선

3굵은 파선 : 다른 도면에 명시된 유선

4가는 1점 쇄선 : 도급 계약의 경계

문제 53

그림과 같은 부분 조립도에 대한 평면도로 가장 적합한 것은?

문제 54

입체 배관도로 배관의 일부분만을 작도하는 도면으로 부분 제작을 목적으로 하는 도면의 명칭은?

1평면 배관도

2입면 배관도

3부분 배관도

4입체 배관도

문제 55

관리도에서 측정한 값을 차례로 타점했을 때 점이 순차적으로 상승하거나 하강하는 것을 무엇이라 하는가?

1연(run)

2주기(cycle)

3경향(trend)

4산포(dispersion)

문제 56

어떤 측정법으로 동일 시료를 무한회 측정하였을때 데이터 분포의 평균치와 참값과의 차를 무엇이라 하는가?

1재현성

2안정성

3반복성

4정확성

문제 57

컨베이어 작업과 같이 단조로운 작업은 작업자에 게 무력감과 구속감을 주고 생산량에 대한 책임감을 저하시키는 등 폐단이 있다. 다음 중 이러한 단조로운 작업의 결함을 제거하기 위해 채택되는 직무설계방법으로서 가장 거리가 먼 것은?

1자율경영팀 활동을 권장한다.

2하나의 연속작업시간을 길게 한다.

3작업자 스스로가 직무를 설계하도록 한다.

4직무확대, 직무충실화 등의 방법을 활용한다.

문제 58

정상소요기간이 5일이고, 이때의 비용이 20,000원이며 특급소요기간이 3일이고, 이때의 비용이 30,000원이라면 비용구배는 얼마인가?

14,000원/일

25,000원/일

37,000원/일

410,000원/일

문제 59

“무결점 운동”으로 불리는 것으로 미국의 항공사인 마틴사에서 시작된 품질개선을 위한 동기부여 프로그램은 무엇인가?

1ZD

26시그마

3TPM

4ISO 9001

문제 60

도수분포표를 작성하는 목적으로 볼 수 없는 것은?

1로트의 분포를 알고 싶을 때

2로트의 평균치와 표준편차를 알고 싶을 때

3규격과 비교하여 부적합품률을 알고 싶을 때

4주요 품질항목 중 개선의 우선순위를 알고 싶을 때
