문제 1

공기압축기의 종류로 볼 수 있으나 엄밀하게 압축기의 형태는 아니고 송풍기의 일종이라 볼 수 있으며, 실제로 높은 압력은 만들 수 없는, 그림과 같은 구조를 가진 것은?

1터빈 팬

2피스톤 팬

3루트 블로어

4스크루 블로어

문제 2

구조가 간단하고 값이 싸므로 차량, 건설기계, 운반기계 등에 널리 쓰이고 있는 유압펌프는 무엇인가?

1기어 펌프

2베인 펌프

3피스톤 펌프

4벌류트 펌프

문제 3

다음 유압 모터 기호의 설명으로 틀린 것은?

1양축형이다.

2정 용량형이다.

31방향 회전형이다.

4외부 드레인이 있다.

문제 4

공기압 장치와 유압 장치를 비교할 때, 공기압 장치의 특징에 해당하지 않는 것은?

1화재의 위험이 있다.

2환경오염의 우려가 없다.

3압축성 에너지라 위치 제어성이 나쁘다.

4동력의 전달이 간단하며 먼 거리의 이송이 쉽다.

문제 5

유압 작동유의 첨가제로서 유압유의 계면 장력을 감소시키기 위하여 오일과 물속에 달라붙어 오일 속에 물 또는 물 속에 오일이 존재하도록 하는 것은?

1방청제

2유화제

3산화방지제

4점도지수 향상제

문제 6

사람의 힘에 의존하지 않고 제어장치에 의해서 자동적으로 이루어지는 제어로 자동 교환장치, 자동 교통 신호장치와 같은 제어방식은?

1수동 제어

2자동 제어

3오픈 제어

4시퀀스 제어

문제 7

다음 중 수치제어 시스템의 보수 유지에 의한 기어박스 윤활은 어떻게 관리하는 것이 가장 좋은가?

1매 24시간 주기로 보충

2매 60시간 주기로 교체

3매 1개월 주기로 보충

4매 6개월 주기로 교체

문제 8

다음 중 제어시스템의 최종 작업 목표로 분류할 수 없는 것은?

1공정상태의 확인

2네트워크의 기본기능

3공정상태에 따른 자료의 분석처리

4처리된 결과에 기초한 공정작업

문제 9

다음 중 온도센서가 갖추어야 할 특성과 거리가 먼 것은?

1검출단에서 열 방사가 없는 것

2피 측정체에 외란으로 작용하지 않을 것

3열용량이 적고 소자에 열을 빨리 전달할 것

4열 저항이 크고, 소자의 열 접촉성이 좋을 것

문제 10

자동화시스템 보수유지에서 신뢰성을 나타내는 척도와 거리가 먼 것은?

1생산계획

2신뢰도

3평균고장간격시간(MTBF)

4평균고장수리시간(MTTR)

문제 11

일반적으로 드릴의 재질로 적합하지 않는 것은?

1합금공구강

2고속도강

3초경합금

4두랄루민

문제 12

선반의 바이트 노즈 반지름(r) = 3mm, 이송속도(s) = 0.2mm/rev 일 때 최대 표면거칠기는?

10.0005

20.002

30.01

40.1

문제 13

선반가공에 사용되는 고정방진구의 조(jaw)는 일반적으로 원형에 몇 도 간격을 배치하여 지지하는가?

160°

290°

3120°

4180°

문제 14

가공물이 대형이거나 무거운 제품에 드릴가공을 할 때, 가공물은 고정시키고 드릴이 가공위치로 이동할 수 있도록 제작된 것은?

1탁상 드릴링머신

2레디얼 드릴링머신

3직립 드릴링머신

4다축 드릴링머신

문제 15

연성의 재료를 저속 절삭이나 절삭 깊이가 클 때 많이 발생하는 칩의 형태는 무엇인가?

1전단형 칩

2열단형 칩

3유동형 칩

4균열형 칩

문제 16

터릿선반을 설명한 내용으로 거리가 먼 것은?

1공정마다 공구를 갈아 끼울 필요가 없다.

2보통 선반보다 많은 공구를 설치할 수 있다.

3간단한 부품의 대량 생산 시 보통 선반보다 능률이 높다.

4공구설치시 시간이 짧게 걸리고, 작업은 숙련자만 작업할 수 있다.

문제 17

레이저가공에 대한 설명으로 틀린 것은?

1레이저의 종류는 기체 레이저, 고체 레이저, 반도체 레이저 등이 있다.

2레이저 광의 특징은 고감도를 유지할 수 있는 좋은 점이 있으나 지향성이 나쁘다.

3난삭제 미세 가공에 적합하여 시계의 베어링용 보석, 다이스의 구멍 뚫기, IC 저항의 트리밍 등에 사용된다.

4레이저의 광은 전자계의 영향도 받지 않고 진동도 필요가 없고 긴 거리를 손실 없이 전파할 수 있다.

문제 18

표면경도 및 내마모성을 높이기 위하여 선반의 베드를 주로 사용하는 표면 경화법은?

1가스 침탄법

2질화법

3첨화법

4화염 경화법

문제 19

방전가공의 전극재료에 대한 설명 중 틀린 것은?

1구리(Cu)-텅스텐(W) : 연삭성이 나쁘고 전극 소모가 적으나 가격이 저렴하여 많이 사용한다.

2흑연(graphite) : 방전가공속도가 빠르고 전극 소모가 적으나 취약하고 깨지는 단점이 있다.

3황동 : 절삭성이 우수하나 전극소모가 많은 단점이 있어 관통구멍 외에는 잘 사용하지 않는다.

4동(Cu): 고정도의 가공이 가능하며 전극소모가 적어 일반적으로 많이 사용하나 중량이 무거운 단점이 있다.

문제 20

전해연마의 일반적인 작업 특성으로 틀린 것은?

1전기 화학적 작용으로 공작물의 미소 돌기를 용출시켜 광택면을 얻는 가공법이다.

2가공변질층이 발생하지 않는다.

3전해액으로 황산, 인산 등 점성이 있는 것이 사용되며 점성을 낮추기 위해 글리세린, 젤라틴 등의 유기물을 첨가 하기도 한다.

4복잡한 형상의 제품도 가공이 가능하다.

문제 21

절삭속도 140m/min, 절삭깊이 6mm, 이송 0.25mm/rev 으로 75mm 직경의 원형 단명봉을 선삭한다. 300mm의 길이만큼 1회 선삭하는데 필요한 가공 시간은?

1약 2분

2약 4분

3약 6분

4약 8분

문제 22

센터리스 연삭기의 장점에 대한 설명으로 틀린 것은?

1연속작업을 할 수 있다.

2긴축 재료의 연삭이 가능하다.

3연삭 여유가 작아도 된다.

4긴 홈이 일감을 연삭할 수 있다.

문제 23

동합금을 드릴 가공하기 위한 선단 각도로 가장 적합한 것은?

170~90°

2100~120°

3130~150°

4160~170°

문제 24

피삭재의 재질이 연할 때, 연삭숫돌의 선정요령으로 옳은 것은?

1거친 입도이며, 결합도가 높은 숫돌

2거친 입도이며, 결합도가 낮은 숫돌

3고운 입도이며, 결합도가 높은 숫돌

4고운 입도이며, 결합도가 낮은 숫돌

문제 25

밀링가공의 단식분할법에서 분할대의 분할 크랭크를 1회전하면 주축은 약 몇도 회전하는가?

19°

218°

320°

436°

문제 26

밀링머신에서 상향절삭에 비교한 하향절삭의 특성에 대한 설명으로 틀린 것은?

1작업시 충격이 크기 때문에 상향절삭에 비하여 기계의 높은 강성이 필요하다.

2공구의 수명이 상향절삭에 비하여 짧다.

3백래시를 완전히 제거해야 한다.

4절입시 마찰력은 적으나 하향으로 큰 충격력이 작용한다.

문제 27

가공물에 바이트 날 끝 높이의 중심을 정확하게 맞추고, 양 센터 작업으로 절삭을 하였는데 심압대 축이 주축 축보다 가늘게 테이퍼를 깎여졌다. 그 원인으로 가장 가가운 것은?

1주축대 축의 센터가 심압대 축 센터보다 높았다.

2심압대 축의 센터가 주축대 축 센터보다 높았다.

3양쪽 센터의 높이는 같으나 심압대 축의 센터가 작업자쪽으로 편위되어 있다.

4양쪽 센터의 높이는 같으나 심압대 축의 센터가 작업자 반대쪽으로 편위되어 있다.

문제 28

표준 고속도강의 구성 성분비가 옳은 것은?

1W18%, Cr4%, V4

2W4%, Cr18%, V1

3W1%, Cr18%, V4

4W18%, Cr4%, V1

문제 29

절삭온도를 측정하는 방법 중 절삭부로부터, 열복사를 렌즈에 의해서 검출하여, 열전대의 온도상승을 측정하는 방법은?

1칩의 색깔로 판정하는 방법

2서모 컬러에 의한 방법

3복사온도계를 사용하는 방법

4공구속에 열전대를 삽입하는 방법

문제 30

절삭시 발생되는 절삭열이 분산되는 비율이 가장 큰 것은? (단, 가공물의 절삭속도는 140 m/min 인 경우이다.)

1칩

2가공물

3절삭공구

4공작기계

문제 31

절삭공구 재료 중 주조 경질합금의 대표적인 공구이며, 주성분이 W, Cr, Co, Fe인 것은?

1스텔라이트

2세라믹

3초경합금

4서멧

문제 32

범용선반의 정밀도 경사에 대한 설명으로 옳은 것은?

1베트 미끄럼면의 진직도 검사는 정밀수준기를 3개소 이상 측정하여 검사한다.

2베드 미끄럼면의 평행도 검사는 베드면 위에 다이얼 게이지를 설치하여 검사한다.

3주축의 흔들림은 주축의 면판 등을 고정하는 부분에 블록 게이지를 이용하여 검사한다.

4주축대와 심압대의 양 센터 높이차의 경사는 테스트바와 하이트 게이지를 이용하여 검사한다.

문제 33

표점거리 50mm, 지름 14mm인 시편을 2000N의 하중으로 인장 시험했을 때, 표점거리가 60mm에서 절단되었다면 이 시편의 인장강도는 약 몇 N/mm² 인가?

11.2

213

323

433.4

문제 34

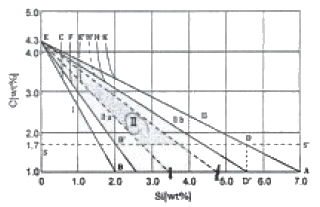

그림은 주철에 있어서 Si와 C양에 따른 조직의 변화를 나타낸 마우러의 조직도이다. 여기서 Ⅱ영역(E′~H′ 사이 영역) 조직으로 옳은 것은?

1백주철

2회주철

3페라이트 주철

4펄라이트 주철

문제 35

WC, TiC, TaC 의 탄화물 분말과 Co 결합제로 고온소결시켜 만든 공구 재료는?

1고속도강

2세라믹

3초경합금

4다이아몬드

문제 36

구리(Cu)의 성질에 해당되지 않는 것은?

1비중이 8.96 정도이다.

2자성체로서 전기전도율이 우수한 편이다.

3철강에 비해 내식성이 우수하다.

4항복강도가 낮아 상온에서 가공이 쉽다.

문제 37

알루미늄 합금 중 내열용 합금에 속하여 고온경도가 커서 내연기관의 실린더, 피스톤 등에 사용되는 것은?

1두랄루민

2라우탈

3실루민

4Y합금

문제 38

다음 탄소강의 기본조직 중 공석강으로 페라이트와 시멘타이트의 증상으로 나타나는 조직은?

1펄라이트

2마텐자이트

3오스테나이트

4레데뷰라이트

문제 39

철강의 등온 변태 곡선의 만곡점 또는 곡선에서의 코(nose)와 Ms 점 사이의 적당한 온도로 유지한 염욕 또는 연욕 중에 담금질한 후 공랭하여 베이나이트 조직으로 만드는 열처리는?

1심랭처리

2마퀜칭

3마텐퍼링

4오스템퍼링

문제 40

다음 중 공기 마이크로미터의 일반적인 특징에 대한 설명으로 틀린 것은?

1내경 측정이 용이하다.

2높은 비율로 측정이 가능하다.

3측정 범위가 넓어서 다품종 소량 제품의 측정에 유리하다.

4피 측정물에 부착하고 있는 기름이나 먼지를 분출공기로 불어내기 때문에 정확한 측정이 가능하다.

문제 41

미터 수나사 측정에서 삼침을 넣고 외측거리를 측정하였더니 외측측정값은 20.156mm일 때, 이 수나사의 유효지름은 약 몇 mm인가? (단, 나사의 피치는 2.000mm, 삼침의 지름은 1.1547mm이다.)

116.994

218.424

320.982

422.997

문제 42

치형오차의 측정법에 해당하지 않는 것은?

1기초원 조절 방식

2기초원판 방식

3전후 기준 방식

4연산 방식

문제 43

다음 중 오토 콜리메이터와 함께 원주눈금, 할출판, 기어의 각도 분할의 검정이사용되는 기기는?

1평면경

2각도 측정기

3폴리곤 프리즘

4요한슨식 각도게이지

문제 44

전기 촉침식 표면거칠기 측정기에서 거칠기 곡선을 얻기 위해서 어떤 필터를 사용하는가?

1고역 필터

2밴드 필터

3밴드 리젝트 필터

4저역 필터

문제 45

두 개의 구멍이 있는 공작물을 위치 결정 시키고 V홈을 가공할 때, 위치 결정구로 알맞은 것은?

1V패드와 원형핀

2다이아몬드 핀과 패드

3다이아몬드 핀과 원형핀

4마멸용 패드와 원형핀

문제 46

90° V-Block에 ø60±0.04mm의 봉을 놓고 가공할 때, 치수차로 인한 공작물 수평중심의 최대 변화량은?

10.077

20.057

30.037

40.017

문제 47

일반적으로 치공구제작 공차는 제품공차에 대하여 몇 %정도가 가장 적절한가?

12~5%

28~15%

320~50%

460~80%

문제 48

공작물의 수량이 적거나 정밀도가 요구되지 않는 경우 활용하며, 간단하고 단순하게 생산속도를 증가시킬 목적으로 사용하는 것은?

1샌드위치 지그

2채널 지그

3탬플릿 지그

4박스 지그

문제 49

주로 구멍 깊이 검사에 사용하며, 손끝이나 손톱 감각으로 합격과 불합격을 판정하는 한계 게이지는?

1링 게이지

2캘리퍼 게이지

3필러 게이지

4플러쉬 핀 게이지

문제 50

CNC 밀링에서 동일 블록에서 함게 사용할 수 없는 G코드는?

1G02, G01

2G49, G00

3G41, G01

4G90, G54

문제 51

다음 중 공구마모에 가장 큰 영향을 미치는 절삭조건은?

1절삭폭

2절삭두께

3절삭속도

4절삭깊이

문제 52

다음 그림은 어떤 서보기구를 나타낸 것인가?

1개방회로 제어방식

2복합회로 제어방식

3폐쇄회로 제어방식

4반폐쇄회로 제어방식

문제 53

아래 지령절에서 G03의 의미는?

1원호의 반경

2좌표계 내의 끝점

3Z축 방향의 이송량

4시계반대 방향의 원호보간

문제 54

CAD/CAM 시스템의 출력장치에 사용되고 있는 다음 그래픽 디스플레이 중 평판형 디스플레이의 종류가 아닌 것은?

1액정형 디스플레이

2스토리지 디스플레이

3플라즈마 디스플레이

4진공 방전광 디스플레이

문제 55

200개 들이 상자가 15개 있을 때 각 상자로부터 제품을 랜덤하게 10개씩 샘플링 할 경우, 이러한 샘플링 방법을 무엇이라 하는가?

1층별 샘플링

2계통 샘플링

3취락 샘플링

42단계 샘플링

문제 56

모든 작업을 기본동작으로 분해하고, 각 기본동작에 대하여 성질과 조건에 따라 미리 정해 놓은 시간치를 적용하여 정미시간을 산정하는 방법은?

1PTS법

2Work Sampling법

3스톱워치법

4실적자료법

문제 57

품질특성을 나타내는 데이터 중 계수치 데이터에 속하는 것은?

1무게

2길이

3인장강도

4부적합품률

문제 58

생산보전(PM : productive maintenance)의 내용에 속하지 않는 것은?

1보전예방

2안전보전

3예방보전

4개량보전

문제 59

어떤 공정에서 작업을 하는데 있어서 소요되는 기간과 비용이 다음 표와 같을 때 비용구배는? (단, 활동시간의 단위는 일(日)로 계산한다.)

150,000원

2100,000원

3200,000원

4500,000원

문제 60

관리도에서 측정한 값을 차례로 타점했을 때, 점이 순차적으로 상승하거나 하강하는 것을 무엇이라 하는가?

1연

2주기

3경향

4산포
