문제 1

배관 접합법 중 납이 튀어 화상을 입을 우려가 많은 작업으로 맞는 것은?

1강관 나사 이음

2주철관 타이톤 접합

3주철관 소켓 접합

4PVC관 용접 작업

문제 2

도시가스 공급 설비에서 부취제(付臭劑)에 관한 설명으로 올바른 것은?

1냄새를 제거하여 누설을 쉽게 감지할 수 없도록 하기 위함이다.

2독성이 없고, 낮은 농도에서는 냄새 식별이 되지 않는 부취제 이어야 한다.

3사용되는 부취제는 가스의 종류와 공급지역에 따라 차이가 없도록 한다.

4가스의 누설을 초기에 발견하여, 중독 및 폭발사고를 방지하기 위함이다.

문제 3

압축공기 배관설비 부속장치에 대한 설명으로 틀린 것은?

1분리기는 외부에서 흡입된 습기를 압축에 의해 분리하는 장치이다.

2공기탱크는 공기의 흡입측 압력을 증가시키기 위한 장치이다.

3공기여과기는 공기 속의 먼지를 제거하기 위한 장치이다.

4공기흡입관은 압축할 공기를 흡입하기 위한 관이다.

문제 4

배관 라인에 대한 점검사항 설명으로 틀린 것은?

1배관의 지지물이 완전한가 점검한다.

2접합부는 외관상 이상이 없는가 점검한다.

3드레인 배출은 완전하게 되는가 점검한다.

4배관라인에 에어 포켓이 발생 되도록 구배를 점검한다.

문제 5

스팀 사일렌서(steam silenser)를 사용하여 증기를 직접 물속에 넣어 가열하는 급탕기로 맞는 것은?

1전기순간 온수기

2저탕식 급탕기

3가스순간 급탕기

4기수혼합 급탕기

문제 6

펌프에서의 캐비테이션(cavitation)의 발생조건이 아닌 것은?

1유체의 온도가 높을 경우

2흡입 양정이 짧을 경우

3날개 차의 원주속도가 클 경우

4날개 차의 모양이 적당하지 않을 경우

문제 7

소화설비에서 드랜처의 제어밸브 설치시 바닥면에서의 적당한 높이는 몇 m 인가?

10.5m 이상 1.0m 이하

20.8m 이상 1.5m 이하

31.5m 이상 2.0m 이하

42.5m 이상

문제 8

공기 조화장치에서 공기 중 먼지나 매연을 제거, 공기를 세척하고 습도조절의 기능이 있으며 입구에는 루버가 있고 출구에는 일리미네이터가 있는 것은?

1가습기

2공기 송풍기

3공기 여과기

4공기 세정기

문제 9

화학배관설비에서 화학장치 재료의 구비조건으로 틀린 것은?

1접촉 유체에 대하여 내식성이 커야 한다.

2접촉 유체에 대하여 크리프 강도가 커야 한다.

3고온 고압에 대하여 기계적 강도를 가져야 한다.

4저온에서 재질의 열화가 있어야 한다.

문제 10

일반적인 손수레 사용 운반 작업 시 주의사항으로 틀린 것은?

1운전 중 질주나 돌진하지 않도록 한다.

2전방이 안보일 정도로 적재하지 않는다.

3적재는 가능한 중심이 밑으로 오도록 한다.

4가벼운 화물은 적재 허용 하중을 초과하여 적재한다.

문제 11

소방설비 중 건축물의 외벽, 창, 추녀 및 지붕 등에 장치하며 인접 건물로의 화재에 의한 연소를 방지하기 위한 수막을 형성하는 설비 명칭으로 맞는 것은?

1드랜처(drencher) 설비

2화재경보 설비

3스프링클러 설비

4연결송수 설비

문제 12

열 교환기의 배관시공 상 유의사항으로 틀린 것은?

1밸브는 가급적 열교환기의 노즐에서 멀리 부착하는 것이 좋다.

2배관은 가급적 짧게 하고 불필요한 루프나 에어포켓은 피한다.

3다관 원통형 열교환기에서 연속된 열교환기는 2단으로 겹쳐 설치하나, 3단으로 겹치는 것은 열응력을 고려해야 한다.

4열교환기는 보통 집단적으로 배치된다. 따라서 일관성과 보수 공간이 필요하다.

문제 13

배수 관경이 100A 이하일 때 일반적인 경우 청소구는 몇 m 마다 1개소씩 설치하는가?

115

240

350

480

문제 14

아크 용접작업에서 안전상 주의할 사항으로 틀린 것은?

1우천 시는 우의로 몸을 감싸고 작업한다.

2눈과 피부를 직접 노출시키지 않는다.

3슬래그(Slag) 제거 시는 보안경을 사용한다.

4홀더가 과열되면 냉각시킨 후 작업하도록 한다.

문제 15

설비작업 시에 생긴 유지분과 산화실리콘(SiO₂)을 제거할 목적으로 주로 보일러 세정에 사용하는 화학세정의 종류로 가장 적합한 것은?

1알칼리 세정

2소다(soda) 세정

3유기용제 세정

4중화(中和) 세정

문제 16

정제된 가스를 저장하여 가스의 질을 균일하게 유지 하고 제조량과 수요량을 조절하는 저장탱크는?

1정압기

2압송기

3분배기

4가스홀더

문제 17

단독처리 정화조에서 오물정화처리 순서로 맞는 것은?

1부패조 → 소독조 → 예비여과조 → 산화조

2예비여과조 → 부패조 → 소독조 → 산화조

3소독조 → 부패조 → 예비여과조 → 산화조

4부패조 → 예비여과조 → 산화조 → 소독조

문제 18

배관설비계의 진동을 흡수하여 배관설비를 보호하는 것이 주요 목적인 지지장치로 맞는 것은?

1스톱밸브

2가셋 스테이

3브레이스

4하트포트

문제 19

집진장치의 선택을 위한 제반 기본 사항을 열거한 것으로 틀린 것은?

1설치시간

2예상 집진효율

3사업의 종류

4분진입자의 크기와 그 양

문제 20

직경이 10cm인 관에 물이 4m/s 의 속도로 흐르고 있다. 이관에 출구 직경이 2cm인 노즐을 장치한다면 노즐에서 분출되는 유속은 몇 m/s 인가?

180

2100

3120

4125

문제 21

광명단 도료의 설명으로 맞는 것은?

1산화철을 보일유 또는 아마인유으로 갠 것으로 도막은 부드럽다.

2알루미늄 분말을 유성바니스와 혼합한 도료로써 방청효과가 우수하다.

3관의 벽면과 물 사이에 내식성의 도막을 만들어 물과의 접촉을 막기 위하여 쓰인다.

4연단(鉛丹)에 아마인유를 배합한 것으로 밀착력이 좋아 녹스는 것을 방지하기 위하여 사용한다.

문제 22

복사난방에 관한 설명으로 올바른 것은?

1저온식은 패널의 표면 온도가 80~90℃ 이다.

2실내 공기의 대류가 심하고 공기가 오염되기 쉽다.

3홀이나 공회당과 같이 천정이 높은 방에 적합하다.

4적외선식 복사난방은 공장이나 창고 또는 실외에서 의 제한된 일부구역을 난방 할 수 없다.

문제 23

LPG 가스배관 경로를 선정할 때 유의사항으로 잘못된 것은?

1배관 거리를 최단 거리로 한다.

2배관을 구부러지거나 오르내림을 적게 한다.

3배관을 은폐하거나 매설을 피한다.

4가능한 한 배관을 옥내에 설치한다.

문제 24

보일러의 부속품인 온도조절장치 배관에 관한 설명 중 틀린 것은?

1조절밸브의 구경은 배관의 관경보다 커야한다.

2밸브 앞쪽에는 스트레이너를 부착한다.

3스트레이너는 관경과 같은 호칭의 직경을 사용한다.

4스트레이너의 스크린을 제거할 수 있는 공간이 있어야 한다.

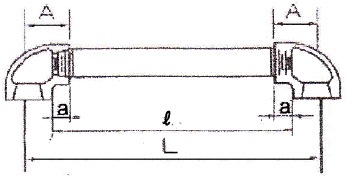

문제 25

다음 그림은 엘보를 2개 사용하여 나사 이음할 때의 치수를 나타낸 것으로 배관 중심선간의 길이를 구 하는 식은? (단, L = 배관의 중심선간 길이, ℓ = 관의 길이, A = 이음쇠의 중심에서 단면 끝까지의 거리, a= 나사가 물리는 최소길이)

1L = ℓ + 2(A - a)

2L = A + 2(ℓ - a)

3L = a + 2(ℓ - A)

4L = ℓ - 2(A + a)

문제 26

호칭 지름 20A 인 강관을 2개의 45° 엘보를 사용해 그림과 같이 연결하고자 한다. 밑변과 높이가 똑같이 250mm라고 하면 빗변 연결부 관의 실제 소요되는 최소길이는 얼마인가? (단, 최소 물림 나사부의 길이는 13mm 로 한다.)

1약 324mm

2약 357mm

3약 300mm

4약 378mm

문제 27

이종관 이음에 대한 설명으로 맞는 것은?

1재질이 다른 금속관의 이음은 부식에 주의한다.

2강관과 주철관 이음은 나사이음을 많이 사용한다.

3전해 작용으로 인한 부식은 거의 없다.

4신축은 흡수되므로 고려할 필요가 없고 강도와 중량 등은 고려한다.

문제 28

동관용 공구 중 직관에서 분기관 성형 시 사용하는 공구는?

1익스팬더

2튜브커터

3티뽑기

4튜브벤더

문제 29

스테인리스강관 몰코 이음 시 사용하는 공구로 맞는 것은?

1전용 입착공구

2포밍 머신

3익스팬더

4탄젠트 벤더

문제 30

다음 중 용해 아세틸렌 취급 시 주의사항으로 틀린 것은?

1용해 아세틸렌을 사용 후에는 잔압이 남지 않도록 하여야 한다.

2용기에 충격이나 타격을 주지 않도록 한다.

3아세틸렌 용기는 반드시 똑바로 세워서 사용해야한다.

4아세틸렌 용기는 화기에 가깝거나 온도가 높은 장소에 두지 말아야 한다.

문제 31

관을 절단 후 관 단면의 안쪽에 생기는 거스러미를 제거하는 공구는?

1플레어링 공구

2정형기

3파이프 리머

4절단 토치

문제 32

동관에서 플레어 이음은 일반적으로 관지름 몇 mm 이하의 관을 이음 할 때 사용하는가?

120mm

232mm

340mm

450mm

문제 33

석면 시멘트관의 이음에서 2개의 고무링, 2개의 플랜지, 1개의 슬리브를 사용하여 이음하는 것은?

1기볼트 이음

2주철제 플랜지 이음

3주철제 칼러 이음

4심플렉스 이음

문제 34

오스터형 114R(104)번 나사 절삭기로서 절삭할 수 있는 강관의 최대 호칭 지름은 얼마인가?

150A

265A

380A

4100A

문제 35

염화 비닐관의 고무링 이음법에 대한 설명 중 틀린 것은?

1가열하거나 접착제를 사용해야 하므로 경비가 많이 든다.

2시공이 간단하고 숙련도가 낮아도 시공이 가능 하다.

3시공 속도가 빠르고 수압에 견디는 강도가 크다.

4신축 및 휨에 대하여 완전 하며, 외부의 기후조건이 좋지 않아도 이음이 가능하다.

문제 36

테르밋 용접에서 테르밋은 무엇과 무엇의 혼합물인가?

1규사와 납의 분말

2붕사와 붕산의 분말

3Al분말과 Mg의 분말

4Al분말과 산화철의 분말

문제 37

주철관의 기계식 이음(mechanical joint)의 특징에 관한 다음 설명 중 틀린 것은?

1수중작업이 가능하다.

2소켓 이음과 플랜지 이음의 장점을 택하였다.

3접합 작업이 간단하여 스패너 하나로 시공할 수 있다.

4굴곡이 조금 만 있어도 누수가 심하다.

문제 38

교류 아크용접기의 2차측 무부하 전압은 보통 얼마 정도로 유지하여야 하는가?

1약 20 ~ 30 V

2약 40 ~ 50 V

3약 70 ~ 80 V

4약 180 ~ 400 V

문제 39

건물 내의 배수 수평주관의 끝에 설치하여 공공하수관에서의 유독가스가 침입하는 것을 방지하는데 가장 적합한 트랩은?

1열동식 트랩

2P 트랩

3S 트랩

4U 트랩

문제 40

밸브 측면에서의 마찰이 적고 열팽창의 영향을 적게 받는 밸브로 고온, 고압에 가장 적합한 밸브는?

1더블 디스크(double disk)밸브

2파라렐 슬라이드(parallel slide)밸브

3웨이지 게이트(wedge gate)밸브

4니들(needle)밸브

문제 41

수도용 원심력 덕타일 주철관의 특징을 설명한 것으로 틀린 것은?

1구상흑연 주철관이라고도 하며, 회주철관보다 수명이 길다.

2정수두에 따라 고압관, 보통압관, 저압관으로 나눈다.

3변형에 대한 가용성 및 기공성이 낮다.

4재질이 균일하며 강도와 인성이 크다.

문제 42

배관 재료 중에서 보통 흄관이라고 부르는 관은?

1에터니트관

2석면 시멘트관

3프리스트레스드관

4원심력 철근 콘크리트관

문제 43

염화 비닐관에 관한 설명으로 가장 적합한 것은?

1PVC 파이프로 불리며 경질과 연질 2종류가 있다.

2- 60℃에서도 취화하지 않으므로 한냉지에 알맞다.

3그라프 링과 0 링으로 특수 접합한다.

4엑셀 온돌 파이프라고도 하며 유연성이 아주 좋다.

문제 44

동관에 대한 설명으로 맞는 것은?

1두께별 분류로 K 타입이 가장 두껍다.

2굽힘, 변형성이 나빠 작업성이 좋지 않다.

3내식성은 좋지만 관 내면에 스케일이 잘 생긴다.

4열전도율이 낮아 복사난방용 코일재료로는 곤란하다.

문제 45

다음 중 유기질 보온재가 아닌 것은?

1펠트

2규조토

3코르크

4기포성 수지

문제 46

비철 금속관에 대한 설명 중 올바른 것은?

1연관은 내산성 및 내알칼리성이 좋다.

2동관은 굽힘 및 절단 등의 가공이 어렵다.

3알루미늄관은 순도가 높을수록 가공성이 좋다.

4주석관은 가격은 저렴하나 묽은 산에 침식된다.

문제 47

보통 비스페놀과 에피크롤히드린을 결합해서 얻어지며 내열성, 내수성이 크고 전기 절연성도 우수하며, 도료 접착제용 및 방식용으로 널리 사용되는 것은?

1광명단

2알루미늄

3아스팔트

4에폭시 수지

문제 48

다음은 강관 플랜지의 시트(seat)종류이다. 이중 위험성이 있는 유체의 배관 또는 매우 기밀을 요구할 때 사용되는 것은 어느 것인가?

1전면 시트

2대평면 시트

3소평면 시트

4홈꼴형 시트

문제 49

다음 배관 부속 중 배관설비에서 사용 중 분해 수리 및 교체가 필요한 곳에 사용하는 것은?

1플러그

2유니언

3부싱

4니플

문제 50

일명 펙레스(packless) 신축이음쇠라고도 하며 설치공간을 많이 차지하지 않으나, 고압배관에 부적당한 신축이음쇠는?

1스릴브형 신축이음쇠

2벨로즈형 신축이음쇠

3스위블형 신축이음쇠

4루프형 신축이음쇠

문제 51

그림과 같은 제3각법 정투상도에서 미완성된 평면도를 바르게 투상한 두면은?

문제 52

다음 그림은 어떤 용접 기호인가?

1필릿 용접

2플러그 용접

3스폿 용접

4심 용접

문제 53

다음 그림은 누진 치수 기입 방법이다. 기준점에서 A 화살표(↓)부분까지의 길이 치수는 얼마?

126

274

3114

4136

문제 54

단면도의 표시에 관한 설명으로 틀린 것은?

1가려져서 보이지 않는 부분을 알기 쉽게 나타내기 위하여 단면도로 도시할 수 있다.

2단면도의 도형은 절단면을 사용하여 대상물을 절단 하였다고 가정하고 절단면의 앞부분을 제거하고 그린다.

32개 이상의 절단면을 조합하여 하나의 단면도로 나타낼 수도 있다.

4얇은 단면의 경우 실제 단면 두께와 같은 선 굵기의 실선으로 표시한다.

문제 55

그림과 같은 입체도의 제3각 정투상도로 가장 적합한 것은?

문제 56

다음 중 콕을 나타내는 기호는?

문제 57

도면의 척도 값 중 실제 형상을 축소하여 그리는 것은?

1100 : 1

2√2:1

31 : 1

41 : 2

문제 58

길이 치수 허용차를 도면에 기입할 때 올바르게 나타낸 것은?

문제 59

나사 호칭 표시 “M2O x 2"에서 숫자 ”2“ 의 뜻은?

1나사의 등급

2나사의 줄 수

3나사의 지름

4나사의 피치

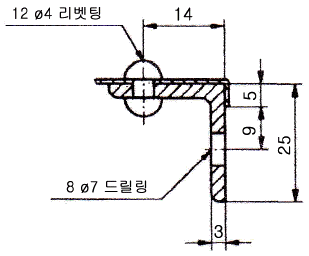

문제 60

다음 도면에 관한 설명으로 틀린 것은? (단, 도면에 ㄱ 형강 길이는 160mm 이다.)

1ø 4 리벳의 개수는 1개이다.

2ø 7 구멍의 개수는 8개이다.

3등변 ㄱ 형강의 호칭은 L 25 × 25 × 3 - 160 이다.

4리벳팅의 위치는 14mm 인 위치이다.
