문제 1

다음 그림에서 단면적이 5[cm²]인 피스톤에 20[kgf]의 추를 올려놓았을 때 유체에 발생하는 압력의 크기는 얼마인가?

11[kgf/cm²]

24[kgf/cm²]

35[kgf/cm²]

420[kgf/cm²]

문제 2

다음에 설명되는 요소의 도면기호는 어느 것인가?

문제 3

다음 유압기호의 명칭은?

1스톱 밸브

2압력계

3압력 스위치

4축압기

문제 4

공압탱크의 크기를 결정할 때 안전계수는 대략 얼마로 하는가?

10.5

21.2

32.5

문제 5

압력보상형 유량제어밸브에 대한 설명으로 맞는 것은?

1실린더 등의 운동속도와 힘을 동시에 제어할 수 있는 밸브이다.

2밸브 입구와 출구의 압력 차이를 일정하게 유지하는 밸브이다.

3체크 밸브와 교축 밸브로 구성되어 한 방향으로 유량을 제어한다.

4유압 실린더 등의 이송속도를 부하에 관계없이 일정하게 할 수 있다.

문제 6

유압장치의 작동이 불량하다. 그 원인으로 잘못된 것은?

1무부하 상태에서 작동될 때

2펌프의 회전이 반대일 때

3릴리프 밸브에 결함이 있을 때

4압축라인에서 오일이 누출될 때

문제 7

공압 시퀀스 제어 회로의 운동 선도 작성방법이 아닌 것은?

1운동의 서술적 표현법

2테이블 표현법

3기호에 의한 간략적 표시법

4작동시간 표현법

문제 8

두 개의 강관을 평행(일직선상)으로 연결하고자 할 때 사용 되는 관 이음쇠는?

1유니언

2엘보

3티

4크로스

문제 9

급격하게 피스톤에 공기압력을 작용시켜서 실린더를 고속으로 움직여 그 속도 에너지를 이용하는 공압 실린더는?

1서보 실린더

2충격 실린더

3스위치 부착 실린더

4터보 실린더

문제 10

다음 그림은 4포트 3위치 방향제어밸브의 도면기호이다. 이 밸브의 중립위치 형식은?

1탠덤(Tandem) 센터형

2올 오픈(All Open) 센터형

3올 클로즈(All Close) 센터형

4프레셔 포트블록(Block) 센터형

문제 11

유압펌프 중에서 회전사판의 경사각을 이용하여 토출량을 가변할 수 있는 펌프는?

1베인 펌프

2액시얼 피스톤 펌프

3레이디얼 피스톤 펌프

4스크루 펌프

문제 12

광전 스위치를 설명한 것 중 잘못된 것은?

1레벨 검출, 특정 표시 식별 등에 많이 이용되며, 포토센서, 광학적 센서라고도 한다.

2종류에는 투과형, 미러 반사형, 확산 반사형이 있다.

3미러 반사형 광전 스위치는 투광부와 수광부가 각각 분리되어 있다.

4투과형은 투광기와 수광기를 동일 축선상에 위치시켜 사용하여야 정확한 측정이 가능하다.

문제 13

유압 작동유의 점도가 너무 낮을 때 일어날 수 있는 사항이 아닌 것은?

1캐비테이션이 발생한다.

2마모나 눌러붙음이 발생한다.

3펌프의 용적효율이 저하된다.

4펌프에서의 내부누설이 증가한다.

문제 14

공기탱크와 공기압 회로 내의 공기 압력이 규정 이상의 공기 압력으로 될 때에 공기 압력이 상승하지 않도록 대기와 다른 공기압 회로 내로 빼내주는 기능을 갖는 밸브는?

1감압 밸브

2릴리프 밸브

3시퀀스 밸브

4압력 스위치

문제 15

유압 작동유의 일반적인 구비조건으로 틀린 것은?

1압축성이어야 한다.

2화학적으로 안정하여야 한다.

3방열성이 좋아야 한다.

4녹이나 부식 발생이 방지되어야 한다.

문제 16

증압기의 사용목적으로 적합한 것은?

1속도의 증감

2에너지의 저장

3압력의 증대

4보조 탱크의 기능

문제 17

다음 기호의 밸브 작동을 바르게 설명한 것은?

1어느 한쪽만 유입될 때 출력된다.

2양쪽에 공기가 유입될 때 폐쇄된다.

3양쪽에 공기가 유입될 때 고압쪽이 출력된다.

4양쪽에 공기가 유입될 때 저압쪽이 출력된다.

문제 18

밸브의 작업 포트를 표현하는 기호는 무엇인가?

문제 19

공기 압축기를 작동원리에 의해 분류하였을 때 터보형에 해당되는 압축기는 어느 것인가?

1원심식

2베인식

3피스톤식

4다이어프램식

문제 20

공압제어 밸브의 종류에 해당되지 않는 것은?

1압력제어 밸브

2방향제어 밸브

3유량제어 밸브

4온도제어 밸브

문제 21

유압 에너지를 기계적 에너지로 변환하는 장치부는?

1동력원

2제어부

3구동부

4배관부

문제 22

펌프의 송출압력이 50[kgf/cm²], 송출량이 20[L/min]인 유압 펌프의 펌프동력은 약 얼마인가?

11.0[kW]

21.2[kW]

31.6[kW]

42.2[kW]

문제 23

유압 실린더의 중간 정지회로에 적합한 방향제어밸브는?

13/2way 밸브

24/3way 밸브

34/2way 밸브

42/2way 밸브

문제 24

유온 상승 방지 및 펌프의 동력절감을 위해 사용하는 회로는?

1감압 회로

2감속 회로

3시퀀스 회로

4무부하 회로

문제 25

다음의 그림은 단동실린더 제어 회로이다. 이 회로를 설명한 것 중 옳은 것은?

1후진속도 증가회로

2전진속도 증가회로

3전진속도 조절회로

4후진속도 조절회로

문제 26

압력의 원격조작이 가능한 밸브는?

1유량조정 밸브

2파일럿 작동형 릴리프 밸브

3셔틀 밸브

4감압 밸브

문제 27

대기의 성분 중 가장 많은 것부터 나열한 것은?

1산소 → 질소 → 아르곤 → 이산화탄소

2산소 → 아르곤 → 질소 → 이산화탄소

3질소 → 이산화탄소 → 산소 → 아르곤

4질소 → 산소 → 아르곤 → 이산화탄소

문제 28

부하의 운동 에너지가 완충 실린더의 흡수 에너지보다 클 때에 행정 끝단에 충격에 의한 파손이 우려되어 사용되는 기기를 무엇이라 하는가?

1유량조절밸브

2완충기

3윤활기

4필터

문제 29

피스톤 모터의 특징으로 틀린 것은?

1사용압력이 높다.

2출력 토크가 크다.

3구조가 간단하다.

4체적효율이 높다.

문제 30

공압 실린더의 배출저항을 적게 하여 운동 속도를 빠르게 하는 밸브로 맞는 것은?

1급속배기 밸브

2시퀀스 밸브

3언로드 밸브

4카운터 밸런드 밸브

문제 31

전원이 교류가 아닌 직류로 주어져 있을 때에 어떤 직류 전압을 입력으로 하여 크기가 다른 직류를 얻기 위한 회로는?

1인버터 회로

2초퍼 회로

3사이리스터 회로

4다이오드 정류회로

문제 32

교류회로에서 직렬공진 시 최대가 되는 것은?

1전 압

2전 류

3저 항

4임피던스

문제 33

유도전동기의 슬립 s = 1 일 때의 회전자 상태는?

1발전기 상태이다.

2무구속 상태이다.

3동기속도 상태이다.

4정지 상태이다.

문제 34

구조가 간단하고 고장이 적고 취급이 용이하며, 공장의 동력용 또는 세탁기나 냉장고뿐만 아니라 펌프, 재봉틀 등 많은 가전제품의 동력을 필요로 하는 곳에 사용되고 있는 것은?

1변압기

2스테핑 모터

3유도 전동기

4제어 정류기

문제 35

전류 측정 시 안전 및 유의사항으로 거리가 먼 것은?

1측정 전 날씨의 조건(습도)을 확인한다.

2직류 전류계를 사용할 때 전원의 극성을 틀리지 않도록 접속한다.

3회로 연결 시 그 접속에 따른 접촉 저항이 작도록 해야한다.

4전류계의 내부저항이 작을수록 회로에 주는 영향이 작고, 그 측정오차도 작다.

문제 36

배율기를 사용하여 측정 범위를 확대하여 직류전압을 측정하려고 한다. 배율기의 저항은 10[kΩ]일 때, 전압계의 전압은 60[V]를 가리킨다. 측정 전압은 몇 [V]인가?

172

2240

3360

4720

문제 37

옥내 전등선의 절연 저항을 측정하는데 가장 적당한 측정기는?

1휘트스톤 브리지

2켈빈 더블 브리지

3메거

4전위차계

문제 38

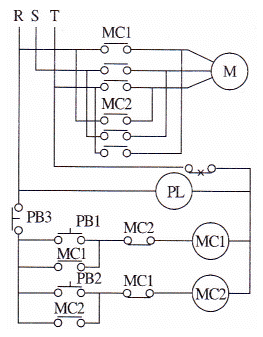

다음 그림은 전동기 정회전, 역회전 회로이다. 전원이 투입되면 항상 ON 상태인 것은?

2PL

3MC1

4MC2

문제 39

직류기의 구조 중 정류자면에 접촉하여 전기자 권선과 외부 회로를 연결시켜 주는 것은?

1브러시(Brush)

2정류자(Commutator)

3전기자(Armature)

4계자(Field Magnet)

문제 40

교류에서 1초 동안에 반복되는 사이클의 수를 무엇이라 하는가?

1주파수

2전력

3각속도

4주기

문제 41

그림과 같은 논리기호를 논리식으로 나타내면?

1X= A + B

문제 42

3상 교류 전력 P[W]는?

1P=VIcosθ[W]

2P=√3VIcosθ[W]

3P=2VIcosθ[W]

문제 43

자석이 가지는 자기량의 단위는?

1[AT]

2[Wb]

3[N]

4[H]

문제 44

직류 전동기를 급정지 또는 역전시키는 전기 제동 방법은?

1플러깅

2계자제어

3워드 레오나드 방식

4일그너 방식

문제 45

전력(Electric Power)을 맞게 설명 한 것은?

1도선에 흐르는 전류의 양을 말한다.

2전원의 전기적인 압력을 말한다.

3단위 시간 동안에 전하가 하는 일을 말한다.

4전기가 할 수 있는 힘을 말한다.

문제 46

그림과 같이 도면에서 대각선으로 표시한 가는 실선이 나타내는 뜻은?

1평면

2열처리할 면

3가공 제외 면

4끼워 맞춤하는 부분

문제 47

그림과 같은 용접 보조기호를 가장 올바르게 설명한 것은?

1현장점 용접

2전둘레 필릿 용접

3전둘레 현장 용접

4전둘레 용접

문제 48

그림과 같이 입체도의 화살표 방향을 정면으로 한 제3각 정투상도로 가장 적합한 것은?

문제 49

그림과 같은 3각법에 의한 투상도면의 입체도로 적합한 것은?

문제 50

기계제도에서 제3각법에 대한 설명으로 틀린 것은?

1눈→투상면→물체의 순으로 나타낸다.

2평면도는 정면도의 위에 그린다.

3배면도는 정면도의 아래에 그린다.

4좌측면도는 정면도의 좌측에 그린다.

문제 51

도면에서 특정 치수가 비례척도가 아닌 경우를 바르게 표기한 것은?

1(24)

224

324

424

문제 52

기계제도에서 물체의 투상에 관한 설명 중 잘못된 것은?

1주투상도는 대상물의 모양 및 기능을 가장 명확하게 표시하는 면을 그린다.

2보다 명확한 설명을 위해 주투상도를 보충하는 다른 투상도는 되도록 많이 그린다.

3특별한 이유가 없는 경우 대상물을 가로길이로 놓은 상태로 그린다.

4서로 관련되는 그림의 배치는 되도록 숨은선을 쓰지 않도록 한다.

문제 53

스프링의 용도에 가장 적합하지 않은 것은?

1충격 완화용

2무게 측정용

3동력 전달용

4에너지 축적용

문제 54

재료의 전단 탄성 계수를 바르게 나타낸 것은?

1굽힘 응력/전단 변형률

2전단 응력/수직 변형률

3전단 응력/전단 변형률

4수직 응력/전단 변형률

문제 55

직접전동 기계요소인 홈 마찰차에서 홈의 각도(α)는?

12α = 10 ~ 20°

22α = 20 ~ 30°

32α = 30 ~ 40°

42α = 40 ~ 50°

문제 56

하중 20[kN]을 지지하는 훅 볼트에서 나사부의 바깥지름은 약 몇 [mm]인가? (단, 허용 응력 σ_a=50[N/mm²] 이다.)

129

257

310

420

문제 57

평기어에서 잇수가 40개, 모듈이 2.5인 기어의 피치원 지름은 몇 [mm] 인가?

1100

2125

3150

4250

문제 58

축계 기계요소에서 레이디얼 하중과 스러스트 하중을 동시에 견딜 수 있는 베어링은?

1니들 베어링

2원추 롤러 베어링

3원통 롤러 베어링

4레이디얼 볼 베어링

문제 59

체결하려는 부분이 두꺼워서 관통구멍을 뚫을 수 없을 때 사용되는 볼트는?

1탭 볼트

2T홈 볼트

3아이 볼트

4스테이 볼트

문제 60

우드러프 키라고도 하며, 일반적으로 60[mm] 이하의 작은 축에 사용되고, 특히 테이퍼 축에 편리한 키는?

1평키

2반달 키

3성크 키

4원뿔 키
