문제 1

다음 중 표준 대기압(1[atm])과 다른 값은?

1760[mmHg]

21.0332[kgf/m²]

31,013[mbar]

4101.3[kPa]

문제 2

다음 그림과 같은 변위단계선도가 나타내는 시스템의 운동상태는?

1A+, B+, B-, A-

2A+, B+, A-, B-

3A+, A-, B+, B-

4B+, B-, A+, A-

문제 3

다음 중 유압이 이용되지 않는 곳은?

1건설기계

2항공기

3덤프차(Dump Car)

4컴퓨터

문제 4

실린더 안지름 50[mm], 피스톤 로드 지름 20[mm]인 유압 실린더가 있다. 작동유의 유압을 35[kgf/cm²], 유량을 10[L/min]라 할 때 피스톤의 전진행정시 낼 수 있는 힘은 약 몇 [kgf]인가?

1480

2575

3612

4687

문제 5

공압용 실린더에서 튜브와 커버를 인장력에 의해 결속 시킬 때 필요한 구조장치는?

1타이로드

2트러니언

3쿠션장치

4다이어프램

문제 6

유압에너지의 장점이 아닌 것은?

1온도변화에 따른 작업 조건의 변화

2정확한 위치제어가 가능

3제어 및 조정성이 우수

4큰 부하 상태에서의 출발이 가능

문제 7

릴레이의 코일부에 전류가 공급되었을 때에 대한 설명으로 맞는 것은?

1접점을 복귀시킨다.

2가동철편을 잡아당긴다.

3가동접점을 원위치시킨다.

4고정접점에 출력을 만든다.

문제 8

9개의 입력신호 중 어느 한 곳의 신호만 있어도 한 곳으로 출력을 발생시킬 수 있는 밸브와 그 수량은?

12압밸브, 8개

22압밸브, 9개

3셔틀밸브, 8개

4셔틀밸브, 9개

문제 9

유압 작동유의 종류에 속하지 않는 것은?

1석유계 유압유

2합성계 유압유

3유성계 유압유

4수성계 유압유

문제 10

다음 그림의 기호가 나타내는 것은?

1유압펌프

2공기압축기

3공압 가변 용량형 펌프

4요동형 공기압 액추에이터

문제 11

유압 서보시스템에 대한 설명으로 옳지 않은 것은?

1서보기구는 토크모터, 유압증폭부, 안내밸브의 3요소로 구성된다.

2서보 유압밸브의 노즐 플래퍼는 기계적 변위를 유압 으로 변환하는 기구이다.

3전기신호를 기계적 변위로 바꾸는 기구는 스풀이다.

4서보시스템의 구성을 위하여 피드백 신호가 있어야 한다.

문제 12

다음 그림은 방향 조정 장치에 사용되어 양쪽 실린더에 같은 유량이 흐르도록 하는 것이다. 이 밸브의 명칭은?

1유량제어 서보 밸브

2유량 분류 밸브

3압력제어 서보 밸브

4유량 조정 순위 밸브

문제 13

ISO-12f9 표준(문자식 표현)에 의한 공압밸브의 연결구 표시방법에 따라 A, B, C 등으로 표현되어야 하는 것은?

1배기구

2제어 라인

3작업 라인

4압축공기 공급 라인

문제 14

실린더, 로터리 액추에이터 등 일반용 공압기기의 공기 여과에 적당한 여과기 엘리먼트의 입도는?

15[µm] 이하

25~10[µm]

310~40[µm]

440~70[µm]

문제 15

미끄럼 면에서 사용되는 유체의 누설방지용으로 사용하는 요소는?

1램

2슬리브

3패킹

4플랜지

문제 16

마름모(◇)가 기본이 되는 공유압 기호가 아닌 것은?

1여과기

2열교환기

3차압계

4루브리게이터

문제 17

기기의 보호와 조작자의 안전을 목적으로 기기의 동작 상태를 나타내는 접점을 이용하여 기기의 동작을 금지 하는 회로는?

1인터록 회로

2플리커 회로

3정지우선 회로

4시동우선 회로

문제 18

유압회로에서 주회로 압력보다 저압으로 해서 사용하고자 할 때 사용하는 밸브는?

1감압밸브

2시퀀스 밸브

3언로드 밸브

4카운터밸런스밸브

문제 19

메모리 방식으로 조작력이나 제어신호를 제어하여도 정상 상태로 복귀하지 않고 반대 신호가 주어질 때까지 그 상태를 유지하는 방식을 무엇이라 하는가?

1디텐드

2스프링 복귀방식

3파일럿 방식

4정상 상태 열림 방식

문제 20

다음 그림과 같은 유압펌프의 종류는?

1나사펌프

2베인펌프

3로브펌프

4피스톤펌프

문제 21

유압 실린더의 전진운동 시 유압유가 공급되는 입구쪽에 체크밸브 위치를 차단되게 일방향 유량제어밸브를 설치하여 실린더의 전진속도를 제어하는 회로는?

1재생회로

2미터인 회로

3블리드 오프 회로

4미터 아웃 회로

문제 22

회로 내의 압력이 설정압 이상이 되면 자동으로 작동되어 탱크 또는 공압기기의 안전을 위하여 사용되는 밸브는?

1안전밸브

2체크밸브

3시퀀스밸브

4리밋밸브

문제 23

압축공기 저장탱크의 구성 기기가 아닌 것은?

1압력계

2체크밸브

3유량계

4안전밸브

문제 24

공압 소음기의 구비조건이 아닌 것은?

1배기음과 배기저항이 클 것

2충격이나 진동에 변형이 생기지 않을 것

3장기간의 사용에 배기저항 변화가 작을 것

4밸브에 장착하기 쉬운 형상일 것

문제 25

시스템 내의 최대 압력을 제한해주는 것으로 주로 유압 회로에서 많이 사용하는 것은?

1감압밸브

2릴리프밸브

3체크밸브

4시퀀스밸브

문제 26

오일 탱크의 배유구(Drain Plug) 위치로 가장 적절한 곳은?

1유면의 최상단

2탱크의 제일 낮은 곳

3유면의 1/2이 되는 위치

4탱크의 정중앙 중간 위치

문제 27

유량제어밸브에 관한 설명으로 옳지 않은 것은?

1유압 모터의 회전 속도를 제어한다.

2유압 실린더의 운동 속도를 제어한다.

3정용량형 펌프의 토출량을 바꿀 수 있다.

4관로 일부의 단면적을 줄여 유량을 제어한다.

문제 28

다음 유압기호에 대한 설명으로 옳은 것은?

1양쪽 로드형 단동 실린더이다.

2양쪽 로드형 복동 실린더이다.

3한쪽 로드형 단동 실린더이다.

4한쪽 로드형 복동 실린더이다.

문제 29

다음 그림의 기호가 가지고 있는 기능에 관한 설명으로 옳지 않은 것은?

1실린더 내의 압력을 제거할 수 있다.

2실린더가 전진 운동할 수 있다.

3실린더가 후진 운동할 수 있다.

4모터가 정지할 수 있다.

문제 30

부하의 변동이 있어도 비교적 안정된 속도를 얻을 수 있는 회로는?

1미터인 회로

2미터 아웃 회로

3블리드온 회로

4블리드 오프 회로

문제 31

다음과 같이 전력용 반도체 소자로 구성된 스위칭 회로의 이름은 무엇인가?

1증폭기

2반파정류

3인버터

43상 컨버터

문제 32

두 개의 저항 R₁, R₂가 병렬로 접속된 회로에 R₁에 20[V]의 전압이 걸렸다면, R₂에는 몇 [V]의 전압이 걸리게 되는가?

120

220 R₁

320 R₂

420 R₁R₂

문제 33

2차 전지(알칼리 전지, 리튬 전지) 전압의 크기를 측정하고자 할 때 사용되는 계기로 적당한 것은?

1메거

2직류전압계

3검류계

4교류 브리지

문제 34

다음 회로는 무엇인가?

1인터록회로

2정역회로

3지연동작회로

4일정시간 동작회로

문제 35

직류기(DC Machine)중 기계에너지를 전기에너지로 변환 시키는 기기는?

1변압기

2직류전동기

3유도전동기

4직류발전기

문제 36

N극과 S극 사이의 자기장 내에 있는 도체를 상하로 움직이면 도체에 기전력이 유도되는 현상은?

1자화유도현상

2자기유도현상

3전자유도현상

4주파수유도현상

문제 37

그림과 같이 교류전류에 대한 저항(R)만의 회로에서 전압과 전류의 위상 관계는?

1전압과 전류의 위상이 같다.

2전압은 전류보다 위상이 90° 앞선다.

3전류는 전압보다 위상이 90° 앞선다.

4전압은 전류보다 위상이 180° 앞선다.

문제 38

저항 3[Ω]과 유도 리액턴스 4[Ω]이 직렬로 접속된 회로에 교류전압 100[V]를 가할 때에 흐르는 전류는 몇 [A]인가?

114.3

220

324.3

430

문제 39

일정시간 동안 전기에너지가 한 일의 양을 무엇이라고 하는가?

1전류

2전압

3전기량

4전력량

문제 40

정격이 5[A], 220[V]인 전기제품을 10시간 동안 사용하였을 때 전력량은 몇 [kWh]인가?

211

321

431

문제 41

회로시험기를 사용하여 저항 측정 시 전환스위치를 R×100 에 놓았을 때 계기의 바늘이 30[Ω]을 가리켰다면 저항값은?

130[Ω]

2100[Ω]

3300[Ω]

43,000[Ω]

문제 42

5a 2b의 접점을 지닌 전자개폐기와 계전기를 사용하여 기동스위치 1개로 3상 유도전동기의 운전과 정지가 가능한 제어회로를 만들고자 한다. 이때 5a 2b에서 보조 a접점의 개수는?

문제 43

유효전력(ⓐ). 무효전력(ⓑ), 피상전력(ⓒ)의 단위를 바르게 나열한 것은?

1ⓐ [Var], ⓑ [W], ⓒ [VA]

2ⓐ [W], ⓑ [VA], ⓒ [Var]

3ⓐ [W], ⓑ [Var], ⓒ [VA]

4ⓐ [Var], ⓑ [Var], ⓒ [W]

문제 44

전동기의 기동버튼을 누를 때 전원 퓨즈가 단선되는 원인이 아닌 것은?

1코일의 단락

2접촉자의 접지

3접촉자의 단락

4철심면의 오손

문제 45

한 달간 사용한 전력량을 계산하였더니 100[kWh]를 사용하였는데, 이를 줄[J] 단위로 환산하면 얼마인가?

10.24

2746

310⁵

43.6×10⁸

문제 46

도면 부품란에 “SM 45C”로 기입되어 있을 때 어떤 재료를 의미하는가?

1탄소 주강품

2용접용 스테인리스 강재

3회주철품

4기계 구조용 탄소 강재

문제 47

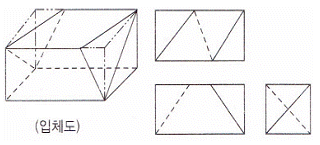

보기에서와 같이 입체도를 제3각법으로 그린 투상도에 관한 설명으로 옳은 것은?

1평면도만 틀림

2정면도만 틀림

3우측면도만 틀림

4모두 올바름

문제 48

그림과 같이 경사면부가 있는 경사면의 실제 형상을 나타낼 수 있도록 그린 투상도는?

1보조 투상도

2국부 투상도

3회전 투상도

4부분 투상도

문제 49

원호의 반지름이 커서 그 중심위치를 나타낼 필요가 있을 경우, 지면 등의 제약이 있을 때는 그 반지름의 치수선을 구부려서 표시할 수 있다. 이때 치수선의 표시방법으로 맞는 것은?

1중심점의 위치는 원호의 실제 중심위치에 있어야 한다.

2중심점에서 연결된 치수선의 방향은 정확히 화살표로 향한다.

3치수선의 방향은 중심에 관계없이 보기 좋게 긋는다.

4치수선에 화살표가 붙은 부분은 정확한 중심위치를 향하도록 한다.

문제 50

다음 그림에서 “가”와 “나”의 용도에 의한 명칭과 선의 종류(굵기)가 바르게 연결된 것은?

1가. 해칭선 - 가는 실선, 나. 가상선 - 가는 실선

2가. 해칭선 - 굵은 실선, 나. 파단선 - 굵은 실선

3가. 해칭선 - 가는 실선, 나. 파단선 - 굵은 실선

4가. 해칭선 - 가는 실선, 나. 파단선 - 가는 실선

문제 51

다음 투상법의 기호는 제 몇 각법을 나타내는 기호인가?

1제1각법

2제2각법

3제3각법

4제4각법

문제 52

강판을 말아서 그림과 같은 원통을 만들고자 한다. 다음 중 가장 적합한 강판의 크기(가로×세로)는?

1966×900

21,932×900

32,515×900

43,864×900

문제 53

코일 스프링의 전체의 평균 지름이 30[mm], 소선의 지름이 3[mm]라면 스프링 지수는?

10.1

410

문제 54

양 끝에 왼나사 및 오른나사가 있어서 막대나 로프 등을 조이는 데 사용하는 기계요소는?

1나비 너트

2캡 너트

3아이 너트

4턴 버클

문제 55

한 변의 길이가 2[cm]인 정사각형 단면의 주철제 각 봉에 4,000[N]의 중량을 가진 물체를 올려놓았을 때 생기는 압축응력[N/mm²]은?

110[N/mm²]

220[N/mm²]

330[N/mm²]

440[N/mm²]

문제 56

기준원 위에서 원판을 굴릴 때 원판 위의 1점이 그리는 궤적으로 나타내는 것은?

1쌍곡선

2포물선

3인벌류트 곡선

4사이클로이드 곡선

문제 57

축을 설계할 때 고려사항으로 가장 적합하지 않은 것은?

1변형

2축간 거리

3강도

4진동

문제 58

국제단위계 SI단위를 옳게 표현한 것은?

1가속도 : [km/h]

2체적 : [kL]

3응력 : [Pa]

4힘 : [N/m²]

문제 59

다음은 무엇에 대한 설명인가?

1셀러 커플링

2유니버설 커플링

3올덤 커플링

4마찰 클러치

문제 60

다음 중 다른 벨트에 비하여 탄성과 마찰계수는 떨어지지만 인장강도가 대단히 크고 벨트 수명이 긴 장점을 가지고 있는 것으로 마찰을 크게 하기 위하여 풀리의 표면에 고무, 코르크 등을 붙여 사용하는 것은?

1가죽 벨트

2고무 벨트

3섬유 벨트

4강철 벨트
