문제 1
다음 프레스 가공법 중 굽힘가공 그룹에 해당되지 않는 것은?
1버링가공(burring)
2컬링가공(curling)
3네킹가공(necking)
4슬리팅가공(slitting)
문제 2
전단 가공에서의 뽑기압력은 이상 상태에 비하여 실제로 필요한 압력은 상당히 다르다. 그 원인과 거리가 가장 먼 항목은?
1클리어런스의 영향
2전단되는 길이에 의한 영향
3펀치나 다이 날끝의 마모에 의한 영향
4윤활유의 주입 여부에 의한 영향
문제 3
금형의 설치에서 금형의 점검 사항이 아닌 것은?
1녹아웃 장치의 고정 상태
2안내판과 부시의 조립 상태
3자동 스톱핀의 작동 상태
4램과 슬라이드의 간격(틈) 상태
문제 4
순차이송금형에서 제품생산시 가공소재에서 스크랩이 되는 부분에 가공된 구멍을 독립적인 파일럿으로 위치를 결정하는 것으로 사용되는 파일럿 핀 방식은 어느것인가?
1직접식 파일럿 핀
2간접식 파일럿 핀
3복합식 파일럿 핀
4순송식 파일럿 핀
문제 5
다음 중 재료의 소성을 이용한 가공법이 아닌 것은?
1주조
2단조
3굽힘
4전단
문제 6
프레스가공에서 전단면에 가장 크게 영향을 주는 것은?
1윤활유
2클리어런스
3전단력
4프레스중량
문제 7
탄피와 튜뷰 같은 가공을 하는 가공법은?
1인발 가공
2압출 가공
3압인 가공
4엠보싱 가공
문제 8
3매 구성 금형의 특징으로 적합한 것은?
1고장이 적고 내구성이 우수하다.
2게이트의 형상과 위치를 쉽게 변경할 수 있다.
3금형을 열기 위해 스트로크가 큰 성형기가 필요하다.
4성형품과 게이트는 성형 후 절단가공이 필요한 경우도 있다.
문제 9
두께가 1 ㎜인 소재에 10 mm인 제품의 블래킹 가공을 하려할 때 펀치의 직경으로 가장 적당한 것은 ? (단, 소재의 편측 클리어런스는 2.5%t 이다.)
19.95 mm
29.975 mm
310.05 mm
410.10 mm
문제 10
다음 중 압출 금형의 분류에 해당되지 않는 것은?
1전방압출 금형
2후방압출 금형
3복합압출 금형
4측방압출 금형
문제 11
사출금형에서 3매구성 금형의 특징에 속하지 않는것은?
1구조가 간단하여 고장이 별로 없다.
2핀 포인트 게이트 사용이 가능하다.
3성형 사이클이 길어진다.
4금형을 열기 위해 스트로크가 큰 성형기가 필요하다.
문제 12
형 조으기 힘이란 사출금형을 결합시키는 힘의 최대치를 말하는 것으로 단위면적당 평균압력을 P, 캐비티의 투영면적을 A, 형조으기 힘을 F라고 하면 다음 관계식이 올바르게 된 것은 어느 것인가?
1F ≥P ×A
2F ＜ P ×A
3P ≥F ×A
4A ＜ P ×F
문제 13
TV, 라디오, 청소기의 케이스, 전화기 본체등에 사용되는 수지로서 아크릴로니트릴(A), 부타디엔(B), 스티렌(S)의 3자가 합성되어 있는 수지는?
1공업용 수지
2ABS수지
3PVC수지
4POM수지

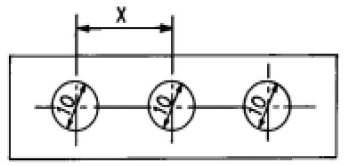

문제 14
그림과 같은 성형품을 성형하고자 할 때 피치 x는 최소 몇 ㎜ 이상이어야 하는가?
115
220
325
430
문제 15
사출성형시 충전부족의 원인은?
1재료의 공급이 부족하다.
2재료의 흐름이 우수하다.
3사출압력이 높다.
4게이트의 밸런스가 적절하다.
문제 16
사출성형품 성형시 사용할 성형기 사양의 안전확인 사항이 아닌 것은?
1성형기의 형식
2수지의종류
3사출용량
4형체결력
문제 17
금형의 냉각시 열이 집중하는 부위를 한정하여 냉각하는 국부적인 방법으로 코어의 냉각 등에 채용되는 방식은?
1직류식
2순환식
3분류식
4혼합식
문제 18
사출성형 이젝팅시 원형, 각형, 상자 모양의 성형품 전둘레를 똑같은 힘으로 밀어내는 이젝팅 방법은?
1이젝팅 핀에 의한 방법
2이젝터 플랫에 의한 방법
3에어 이젝팅에 의한 방법
4스트리퍼 플레이트 이젝팅에 의한 방법
문제 19
2매 구성금형(Two plate molds)설명 중 틀린 것은?
1조작이 용이하다.
2금형비가 비교적 싸다.
3게이트의 형상과 위치가 비교적 임의로 결정할 수가 있다.
4성형품과 게이트는 성형 후 손질 할 필요가 없다.
문제 20
가스빼기 불량으로 발생하는 성형 불량이 아닌 것은?
1충전 부족
2타버림
3흑줄
4휨, 뒤틀림
문제 21
재료의 결정 입자를 미세하게 하고 조직을 균일하게 하는 열처리는?
1불림
2풀림
3뜨임
4담금질
문제 22
프레스작업 하중이 크게 걸릴 때 다이세트 정밀도가 나빠지기 가장 쉬운형은?
1BB형
2CB형
3DB형
4FB형
문제 23
CNC선반 가공에서 절삭속도가 빠르며 경사각이 큰 바이트로 재질이 연하고 적당한 점성을 가진 피삭재를 절삭깊이를 적게 주고 가공할 때 나타나는 칩의 형태는?
1열단형 칩
2전단형 칩
3균열형 칩
4유동형 칩
문제 24
밀링 작업에서 주의해야할 사항이 아닌 것은?
1커터 회전에 작업복이 감기지 않도록 한다.
2테이블 행정내에 장애물을 제거 한다.
3절삭유는 커터 위쪽에서 공급 한다.
4절삭 작업 중 측정을 실시 한다.
문제 25
NC 성형 연삭기에 의한 가공 방법 중 숫돌의 원통면을 공작물의 형상에 맞추어 드레싱하고, 그 형상 그대로 연삭하는 방식은?
1플런저 연삭 방식
2콘터링 방식
3팬타 그래프 방식
4복합 연삭 방식
문제 26
곡선 및 구멍위치 안내에 사용하고, 생산작업에서 사용되는 가장 간단하고 기본적인 지그는?
1템플릿 지그
2박스 지그
3채널 지그
4앵글플레이트 지그
문제 27
텅스텐, 초경합금, 보석류 및 공작기계로 가공이 곤란한 유리, 자기제품등을 가공할 수 있는 가공법은?
1전해 가공
2방전 가공
3콜드 호빙
4초음파 가공
문제 28
올바른 안전 작업 태도로서 옳지 않는 것은?
1확고 부동한 작업 의지를 가져야 한다.
2기계나 기구를 올바르게 사용 해야한다.
3작업장 청결을 유지해야 한다.
4자신의 안전만 고려하면 된다.
문제 29
항온 항습실에서 여러개의 구멍을 가진 구멍뚫기형, 순차 이송형, 가이드핀형등 구멍의 피치를 높은 정밀도로 가공할 수 있는 특수정밀 기계는?
1지그 보링머신
2CNC 와이어 커팅머신
3방전 가공기
4다축 드릴머신
문제 30
선반 작업에서 주의 사항으로 틀린 것은?
1장갑을 끼지 않는다.
2바이트의 착탈은 기계 회전중에 한다.
3척에 손이 걸리지 않게 한다.
4옷소매가 긴 것은 입지 않게 한다.
문제 31
다음 중 구성 인선(built - up edge)의 발생 과정을 바르게 나열한 것은?
1발생-성장-최대-분열-탈락
2발생-최대-성장-탈락-분열
3발생-탈락-최대-분열-성장
4발생-분열-성장-최대-탈락
문제 32
성형연삭 작업시 유의사항과 거리가 먼 것은?
1공작물의 열변형에 주의하여 가능한 건식 연삭 한다.
2숫돌은 결합도가 연하고 입도가 큰 것을 선택한다.
3기계의 정밀도, 온도변화에 의한 변위 등을 파악한다.
4총형 연삭에서는 거친 연삭으로 가공 능률을 올린다.
문제 33
접시 머리나사를 묻히게 하기 위하여 구멍 뚫기 하는 작업은?
1지그 보오링
2카운터 싱킹
3카운터 보오링
4스폿 페이싱
문제 34
아크 용접 작업 중 차광 안경을 쓰는 이유는?
1강한 자외선과 적외선이 각막을 상하게 하므로
2빛이 깜박거리기 때문에
3빛이 너무 밝아서
4시야를 확보하기 위해서
문제 35
측정시 주위환경의 변화가 없는 상태에서 동일 측정량에 대하여 측정량이 증가하는 상태에서의 읽은 값과 감소상태에서의 읽은 값의 차를 무엇이라 하는가?
1후퇴오차
2동일오차
3반복오차
4우연오차
문제 36
기계적 성질이 우수하고 시효경화성이 있어 모래형 및 금형 주물로 사용되는 합금으로 4% Cu, 2% Ni, 1.5% Mg이 함유된 알루미늄 합금은?
1Y합금
2알루미늄-규소계 합금
3알루미늄-마그네슘 합금
4알루미늄-망간계 합금
문제 37
탄소강은 200∼300℃에서는 상온일 때 보다 오히려 메지게 된다. 이것은 강의 무슨 현상인가?
1적열메짐
2청열메짐
3고온메짐
4저온메짐
문제 38
가장 널리 쓰이는 것으로 축과 보스 양쪽에 모두 키 홈을 파서 동력을 전달하는 키는?
1성크 키
2반달 키
3접선 키
4원뿔 키
문제 39
Cu 4%, Mn 0.5%, Mg 0.5%, 나머지 Al로 된 합금으로 기계적 성질이 우수하여 항공기, 차량부품 등에 많이 쓰이는 재료은?
1Y 합금
2실루민
3두랄루민
4켈멧합금
문제 40
극한강도를 허용응력으로 나눈값을 무엇이라고 하는가?
1안전율
2강도율
3변형율
4재료율
문제 41
유량을 Q (m3/sec), 유체의 평균유속을 V (m/sec)라면 파이프안의 단면적 A (m2)을 구하는 식으로 옳은 것은?
1A = V/Q
2A = Q/V
3A = VQ/4π
4A = Q/4Å
문제 42
다음의 키이 중에서 회전력의 전달과 동시에 보스를 축 방향으로 이동 시킬 수 있는 키는?
1새들 키
2반달 키
3미끄럼 키
4접선 키
문제 43
주철을 A1 변태점 이상의 온도에서 가열, 냉각을 반복할 때 점차로 체적이 증가하여 변형이나 균열이 일어나 강도나 수명을 저하시키는 현상은?
1주철의 백선화 현상
2주철의 성장 현상
3주철의 시효경화 현상
4주철의 적열메짐 현상
문제 44
왕복 운동기관의 직선 운동을 회전 운동으로 바꾸는데 사용되는 축은?
1플렉시블 축
2스핀들 축
3중간 축
4크랭크 축
문제 45
공구용 재료가 구비해야 할 성질이 아닌 것은?
1고온에서 경도를 유지할 것
2강인성을 가질 것
3열처리가 용이할 것
4마멸성이 클 것
문제 46
래칫 휠(ratchet wheel)의 주기능은 어느 것인가?
1역전방지
2완충작용
3하중흡수
4충동방지
문제 47
설계도면에 SM40C로 표시된 부품이 있다. 어떤 재료를 사용해야 하는가?
1탄소 0.37∼0.43% 함유한 일반구조용 탄소강
2최저인장강도 40㎏f/㎜2 인 일반구조용 탄소강
3탄소 0.37∼0.43% 함유한 기계구조용 탄소강
4최저인장강도 40㎏f/㎜2 인 기계구조용 탄소강
문제 48
다음 중 다이캐스팅용 알루미늄합금의 요구되는 성질이 아닌 것은?
1유동성이 좋을 것
2열간 취성이 적을 것
3금형에 대한 점착성이 좋을 것
4응고수축에 대한 용탕 보급성이 좋을 것
문제 49
담금질된 강에 인성을 부여하기 위한 열처리 방법은?
1뜨임
2항온침탄
3풀림
4마템퍼
문제 50
양 끝에 왼나사 및 오른나사가 있어서 막대나 로프 등을 조이는데 사용하는 너트는?
1나비너트
2캡너트
3아이너트
4턴버클
문제 51
보기 입체도의 제3각법 투상 도면으로 가장 적합한 것은?
1
2
3
4
문제 52
구멍이 이고, 축이 일 때 최대 틈새는?
10.020
20.040
30.050
40.079
문제 53
KS 나사 표시법에서 M6 x 1 로 표시된 경우 1 은 나사의 무엇을 나타낸 것인가?
1피치
21인치당 나사 산수
3등급
4산의 높이
문제 54
다음 투상도법 중 제 1각법과 제 3각법이 속하는 투상도법은?
1정투상법
2등각 투상법
3사투상법
4부등각 투상법
문제 55
보기의 입체도에서 화살표 방향이 정면도일 경우 평면도로 가장 적합한 것은?
1
2
3
4
문제 56
보기 입체도에서 화살표 방향이 정면일 경우 평면도로 가장 적합한 것은?
1
2
3
4
문제 57
보기와 같은 표면의 결 도시기호 해독으로 틀린 것은?
1G는 연삭 가공을 의미
2M은 커터의 줄무늬 방향기호
3최대 높이 거칠기값은 25μm
4거칠기 구분값의 하한은 6.3μm
문제 58
테이퍼 핀의 호칭 지름으로 가장 적합한 것은?
1핀의 큰 쪽의 지름
2핀의 작은 쪽의 지름
3구멍의 작은 쪽의 지름
4핀의 큰 쪽과 작은 쪽의 평균지름
문제 59
실물길이가 100㎜인 형상을 1/2로 축척하여 제도한 경우 다음 설명 중 올바른 것은?
1도면에 그려지는 길이는 50㎜이고, 치수기입은 100㎜로 기입되여 있다.
2도면에 그려지는 길이는 100㎜이고, 치수기입은 50㎜로 기입되여 있다.
3도면에 그려지는 길이는 50㎜이고, 치수기입은 50㎜로 기입되여 있다.
4도면에 그려지는 길이는 100㎜이고, 치수기입은 100㎜로 기입되여 있다.
문제 60
보기 도면에서 ⓐ부분에 표시되어야 할 기하공차의 기호로 가장 적합한 것은?
1
2
3
4
