문제 1

연삭숫돌 구성의 3요소에 포함되지 않는 것은?

1결합도

2입자

3기공

4결합제

문제 2

선반부속 장치 중 기어, 벨트폴리 등의 소재와 같이 구멍이 뚫린 일감의 바깥 원통면 또는 옆면을 센터 작업으로 가공할 때 구멍에 끼워 사용하는 공구는?

1면판

2맨드릴

3방진구

4콜릿척

문제 3

정 가공(Chipping)할 때의 안전 작업에 대한 설명으로 맞는 것은?

1정을 잡는 손을 움직이지 않도록 단단히 잡는다.

2정 작업 시 시선은 정의 머리 부분에 둔다.

3장갑은 해머가 손에서 미끄러지지 않도록 반드시 착용한다.

4처음에는 가볍게 때리고 점차 힘을 가하면서 작업한다.

문제 4

일반적인 보링 머신의 종류가 아닌 것은?

1총형 보링 머신

2코어 보링 머신

3정밀 보링 머신

4지그 보링 머신

문제 5

드릴 절삭 공구의 형상에서 절삭날 사이의 간격을 나타내는 용어는?

1에지

2웨브

3마진

4랜드

문제 6

다음 가공 방법 중 전류의 화학적 성질을 이용한 것은?

1방전 가공

2전해 연마

3초음파 가공

4외이어 컷 방전가공

문제 7

연삭숫돌에게 인조숫돌입자에 해당되는 것은?

1알루미나(Alumina)

2사암(Sand Stone)

3코런덤(Corundum)

4에머리(Emery)

문제 8

선반 주축의 제작 조건으로 요구되지 않는 것은?

1정밀도

2강성

3취성

4안전성

문제 9

연삭 균열에 대한 설명과 가장 거리가 먼 것은>

1공석강에 가까운 탄소강에서 자주 발생한다.

2연삭 균열을 작게 하기 위해서는 결합도가 경한 연삭숫돌을 사용한다.

3연삭 깊이를 적게 한다.

4연산액을 충분히 사용하여 연삭 열을 적게 발생시킨다.

문제 10

기어의 절삭방법이 아닌 것은?

1형판에 의한 법

2총형 구에 의한 절삭법

3호브를 사용하는 방법

4마그네틱에 의한 절삭법

문제 11

습식 래핑에서 사용하는 래핑유(Lapping Oil)로 적합하지 않은 것은?

1경유, 석유

2알코올, 벤젠

3올리브유, 종유

4기계유

문제 12

밀링의 상향 절삭에 대한 설명으로 맞는 것은?

1백 래시를 제거하지 않아도 된다.

2기계의 강성이 필요하다.

3공구의 수명이 길다.

4표면 거칠기가 좋다.

문제 13

더브테일 홈 가공 시 일정한 각도를 가공하기 위한 커터는?

1래크 커터

2피니언 커터

3앵글 커터

4호브

문제 14

나사의 머리가 접시 모양일 때 가공물에 필요한 작업은?

1카운터 싱킹

2카운터 보링

3스폿 페이싱

4탭 가공

문제 15

드릴로 가공한 구멍을 넓히거나 정밀하게 절삭하는 공작기계는?

1탭핑 머신

2보링 머신

3세이퍼

4플레이너

문제 16

다음 연삭가공 시 연산액의 구비 조건이 아닌 것은?

1냉각성이 좋아야 한다.

2가공물 표면을 부식시키지 않아야 한다.

3변질되지 않고 장기간 사용할 수 있어야 한다.

4다른 기름과 화학적인 반응을 하여야 한다.

문제 17

가공물을 화학액에 담가 표면의 돌출부를 선택적으로 용해하여 매끈하고 광택이 있도록 가공하는 것은?

1화학부식 가공

2화학 연마

3화학 각인

4케미컬 블랭킹

문제 18

연삭작업에서 연삭숫돌을 선정할 때에 옳지 않은 설명은?

1공작물 지름이 클수록 입도는 거친 것을 선택한다.

2공작물 지름이 작을수록 결합도는 연한 것을 선택한다.

3숫돌 지름이 작을수록 결합도는 단단한 것은 선택한다.

4공작물 지름이 클수록 조직은 거친 것을 선택한다.

문제 19

기어 전용 절삭기에 속하지 않는 것은?

1호빙 머신

2베벨기어 절삭기

3기어 셰이퍼

4핵소 머신

문제 20

밀링 커터의 주요 부분이 아닌 것은?

1랜드(Land)

2날 끝각

3입사각

4경사각

문제 21

선반 가공에서 절삭 조건이 맞지 않을 때 나타나는 현상으로 옳지 않은 것은?

1치수 정밀도가 저하된다.

2공구의 수명이 단축된다.

3가공 표면이 나빠진다.

4절삭성이 좋고 바이트 수명이 길어진다.

문제 22

보통 선반의 부속품에 해당하지 않는 것은?

1돌림판과 돌리개

2센터

3맨드릴

4분할대

문제 23

밀링 머신에서 직접 분할법으로 원주를 6등분하려고 할 때 몇 구멍씩 회전하면서 절삭해야 하는가?

12구멍

24구멍

36구멍

48구멍

문제 24

단식 분할법에서 54구멍 판을 사용하여 원주를 18등분하려면?

12회전하고 12구멍 회전

22회전하고 14구멍 회전

34회전하고 12구멍 회전

44회전하고 14구멍 회전

문제 25

보통선반에서 할 수 없는 작업은?

1널링 가공

2암나사 가공

3총형 가공

4더브테일 가공

문제 26

선반 작업시 바이트 인선의 끝이 공작물과 접촉되는 부분의 높이는?

1일감의 중심과 같게 한다.

2일감의 중심보다 약간 낮게 한다.

3일감의 중심보다 약간 높게 한다.

4일감의 호칭 치수보다 1/100mm 높게 한다.

문제 27

선반 가공에서 공작물이 크거나 중량(重量)일 때 사용하기에 적합한 센터 각도는?

130°

245°

360°

475°

문제 28

기어 절삭법 중에서 창성에 의한 절삭법에 해당되는 것은?

1형판에 의한 절삭

2피니언 커터에 의한 절삭

3총형 커터에 의한 절삭

4베벨 커터에 의한 절삭

문제 29

CNC공작기계에서 피드백 장치 없이 스테핑 모터를 사용한 서보 기구의 형식은?

1반 폐쇄 회로

2개방 회로

3폐쇄 회로

4혼합 회로

문제 30

방전가공에 대한 설명으로 틀린 것은?

1통전시간이 길면 가공속도가 빨라진다.

2단발방전 에너지가 많으면 가공 면이 거칠다.

3휴지시간이 길면 가공속도가 빨라진다.

4단발방전 에너지가 많으면 가공속도가 빨라진다.

문제 31

연삭숫돌 입자의 종류에서 주철, 황동, 초경함금 등을 연삭하는데 가장 적합한 숫돌입자는?

1갈색 알루미나(A)

2백색 알루미나(WA)

3탄화규소(C)

4녹색 탄화규소(GC)

문제 32

브로치를 인발 또는 압입할 때 가장 많이 사용하는 방법은?

1기어식

2유압식

3나사식

4해머식

문제 33

2차 가공된 안지름보다 큰 강철 불을 압입하여 통과시켜 가공하는 것은?

1롤러 가공

2숏 피닝 가공

3버니싱 가공

4배럴 가공

문제 34

20mm의 멘드밀을 가지고 밀링 머신에서 공작물을 절삭할 때 주축 회전 수가 1,000r/min(=rpm)이면 절삭속도(m/min)는?

16.28

262.8

3628

46,280

문제 35

랩(Lap)제로 사용되지 않는 것은?

1탄화규소

2흑연

3알루미나

4산화철

문제 36

금속재료를 고온에서 오랜 시간 외력을 걸어놓으면 시간의 경과에 따라 서서히 그 변형이 증가하는 현상은?

1크리프

2스트레스

3스트레인

4템퍼링

문제 37

공구용 합금강을 담금질 및 뜨임처리하여 개선되는 재질의 특성이 아닌 것은?

1조직의 균질화

2경도 조절

3가공성 향상

4취성 증가

문제 38

주철의 장점이 아닌 것은?

1압축 강도가 작다.

2절삭 가공이 쉽다.

3주조성이 우수하다.

4마찰 저항이 우수하다.

문제 39

구상 흑연주철을 조직에 따라 분류했을 때 이에 해당하지 않는 것은?

1마르텐자이트형

2페라이트형

3펄라이트형

4시멘타이트형

문제 40

합금의 종류 중 고용융점 합금에 해당하는 것은?

1티탄 합금

2텅스텐 합금

3마그네슘 합금

4알루미늄 합금

문제 41

절삭공구류에서 초경합금의 특성이 아닌 것은?

1경도가 높다.

2마모성이 좋다.

3압축 강도가 높다.

4고온 경도가 양호하다.

문제 42

황동의 연신율이 가장 클 때 아연(Zn)의 함유량은 몇 % 정도 인가?

130

240

350

460

문제 43

자동차의 스티어링 장치, 수치제어 공작기계의 공구대, 이송장치 등에 사용되는 나사는?

1둥근나사

2볼나사

3유니파이나사

4미터나사

문제 44

다음 중 구름 베어링의 특성이 아닌 것은?

1감쇠력이 작아 충격 흡수력이 작다.

2축심의 변동이 작다.

3표준형 양산품으로 호환성이 높다.

4일반적으로 소음이 작다.

문제 45

지름이 50mm 축에 폭이 10mm인 성크 키를 설치했을 때, 일반적으로 전단하중만을 받을 경우 키가 파손되지 않으려면 키의 길이는 몇 mm인가?

125mm

275mm

3150mm

4200mm

문제 46

두 축이 평행하고 거리가 아주 가까울 때 각 속도의 변동 없이 토크를 전달할 경우 사용되는 커플링은?

1고정 커플링(Fixed Coupling)

2플렉시블 커플링(Flexible Coupling)

3올덤 커플링(Oldham's Coupling)

4유니버설 커플링(Universal Coupling)

문제 47

모듈 5, 잇수가 40인 표준 평기어의 이끝원 지름은 몇 mm인가?

1200mm

2210mm

3220mm

4240mm

문제 48

인장응력을 구하는 식으로 옳은 것은? (단, A는 단면적, W는 인장 하중이다.)

1A×W

2A+W

3A/W

4W/A

문제 49

기계재료의 단단한 정도를 측정하는 가장 적합한 시험법은?

1경도시험

2수축시험

3파괴시험

4굽힘시험

문제 50

롤링 베어링의 내륜이 고정되는 곳은?

1저널

2하우징

3궤도면

4리테이너

문제 51

최대 실체 공차 방식의 적용을 올바르게 나타낸 것은?

1공차 붙이 형체에 적용하는 경우 공차값 뒤에 기호 ⓜ을 기입한다.

2공차 붙이 형체에 적용하는 경우 공차값 앞에 기호 ⓜ을 기입한다.

3공차 붙이 형체에 적용하는 경우 공차값 뒤에 기호 ⓢ을 기입한다.

4공차 붙이 형체에 적용하는 경우 공차값 앞에 기호 ⓢ을 기입한다.

문제 52

그림과 같은 제3각 정투상도에 가장 적합한 입체도는?

문제 53

표면의 결 도시기호에서 가공에 의한 컷의 줄무늬가 여러 방향으로 교차 또는 무방향으로 도시된 기호는?

문제 54

부품의 기능과 역할에 따라 틈새 또는 죔새가 생기는 끼워 맞춤은?

1헐거운 끼워 맞춤

2억지 끼워 맞춤

3표준 끼워 맞춤

4중간 끼워 맞춤

문제 55

스프로킷 휠의 도시방법에 관한 내용으로 옳은 것은?

1바깥지름은 굵은 실선으로 그린다.

2이뿌리원은 가는 1점 쇄선으로 그린다.

3피치원은 가는 차선으로 그린다.

4요목표는 작성하지 않는다.

문제 56

도면에서 어떤 경우에 해칭(Hatching)하는가?

1가상 부분을 표시할 경우

2절단 단면을 표시할 경우

3회전 부분을 표시할 경우

4부품이 겹치는 부분을 표시할 경우

문제 57

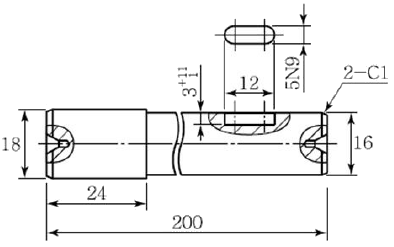

다음 도면에 대한 설명으로 잘못된 것은?

1긴 축은 중간을 파단하여 짧게 그렸고, 치수는 실제치수를 기입하였다.

2평행 키 홈의 깊이 부분을 회전도시 단면도로 나타내었다.

3평행 키 홈의 폭 부분을 국부투상도로 나타내었다.

4축의 양 끝을 1×45°로 모떼기 하도록 지시하였다.

문제 58

원통이나 축 등의 투상도에서 대각선을 그어서 그 면이 평면임을 나타낼 때에 사용되는 선은?

1굵은 실선

2가는 파선

3가는 실선

4굵은 1점 쇄선

문제 59

도면에서 치수 숫자와 함께 사용되는 기호를 올바르게 연결한 것은?

1지름:D

2정사각형의 변:◇

3반지름:R

445° 모떼기:45°

문제 60

다음 중 나사의 표시를 옳게 나타낸 것은?

1왼 M25×2-2줄

2왼 M25×2-6줄

32줄 왼 M25×2-2A

4좌 2줄 M25×2-6H
