문제 1

마텐자이트와 베이나이트의 혼합조직으로 Ms와 Mf점 사이의 열욕에 담금질하여 과냉 오스테나이트의 변태가 완료할 때까지 항온 유지한 후에 꺼내어 공랭하는 열처리는 무엇인가?

1오스템퍼(Austemper)

2마템퍼(martemper)

3마퀜칭(marquenching)

4패턴팅(patenting)

문제 2

내열용 알루미늄합금 중에 Y합금의 성분은?

1구리, 납, 아연, 주석

2구리, 니켈, 망간, 주석

3구리, 알루미늄, 납, 아연

4구리, 알루미늄, 니켈, 마그네슘

문제 3

항공기 재료로 가장 적합한 것은 무엇인가?

1파인 세라믹

2복합 조직강

3고강도 저합금강

4초두랄루민

문제 4

초경공구와 비교한 세라믹 공구의 장점 중 옳지 않은 것은?

1고속 절삭 가공성이 우수하다.

2고온 경도가 높다.

3내마멸성이 높다.

4충격강도가 높다.

문제 5

탄소강에 함유된 5대 원소는?

1황, 망간, 탄소, 규소, 인

2탄소, 규소, 인, 망간, 니켈

3규소, 탄소, 니켈, 크롬, 인

4인, 규소, 황, 망간, 텅스텐

문제 6

황이 함유된 탄소강의 적열취성을 감소시키기 위해 첨가하는 원소는?

1망간

2규소

3구리

4인

문제 7

내열성과 내마모성이 크고 온도가 600℃ 정도까지 열을 주어도 연화되지 않는 특징이 있으며, 대표적인 것으로 텅스텐(18%), 크롬(4%), 바나듐(1%)로 조성된 강은?

1합금공구강

2다이스강

3고속도공구강

4탄소공구강

문제 8

나사에 대한 설명으로 틀린 것은?

1나사산의 모양에 따라 삼각, 사각, 둥근 것 등으로 분류 한다.

2체결용 나사는 기계 부품의 접합 또는 위치 조정에 사용된다.

3나사를 1회전하여 축 방향으로 이동한 거리를 "리드"라 한다.

4힘을 전달하거나 물체를 움직이게 할 목적으로 사용하는 나사는 주로 삼각나사 이다.

문제 9

스프링의 용도에 대한 설명 중 틀린 것은?

1힘의 측정에 사용된다.

2마찰력 증가에 이용한다.

3일정한 압력을 가할 때 사용한다.

4에너지를 저축하여 동력원으로 작동시킨다.

문제 10

양쪽 끝 모두 수나사로 되어 있으며, 한쪽 끝에 상대쪽에 암나사를 만들어 미리 반영구적으로 나사 박음하고, 다른 쪽 끝에 너트를 끼워 죄도록 하는 볼트는 무엇인가?

1스테이 볼트

2아이 볼트

3탭 볼트

4스터드 볼트

문제 11

길이가 1m이고 지름이 30mm인 둥근 막대에 30000 N 의 인장하중을 작용하면 얼마정도 늘어나는가?(단, 세로탄성계수는 2.1 × 10⁵N/mm²

10.102mm

20.202mm

30.302mm

40.402mm

문제 12

하중의 작용 상태에 따른 분류에서 재료의 축선 방향으로 늘어나게 하려는 하중은?

1굽힘하중

2전단하중

3인장하중

4압축하중

문제 13

유니버셜 조인트의 허용 축 각도는 몇 도(°) 이내인가?

110°

220°

330°

460°

문제 14

기어의 잇수가 40개이고, 피치원의 지름이 320mm일 때 모듈의 값은?

412

문제 15

깊은 홈 볼베어링의 호칭번호가 6208일 때 안지름은 얼마인가?

110mm

220mm

330mm

440mm

문제 16

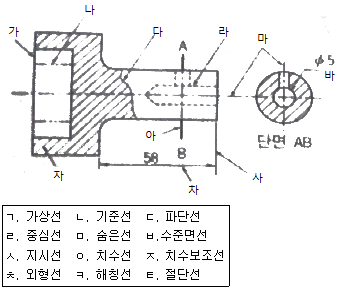

아래 도면에서 가 ~ 마 의 선의 명칭이 모두 올바르게 짝지어진 것은?

1가-ㅊ, 나-ㅈ, 다-ㄱ, 라-ㅁ, 마-ㄹ

2가- ㅊ, 나-ㄱ, 다-ㄷ, 라-ㅁ, 마-ㄹ

3가-ㅌ, 나-ㅊ, 다-ㄷ, 라-ㅁ, 마-ㄹ

4가-ㅊ, 나-ㄱ, 다-ㄷ, 라-ㅂ, 마-ㅁ

문제 17

인벌류트 치형을 가진 표준 스퍼기어의 전체높이는 다음중 어떤 값이 되는가?

1"모듈" 의 크기와 동일하다.

2"2.25×모듈" 의 값이 된다.

3"π×모듈" 의 값이 된다.

4"잇수×모듈" 의 값이 된다.

문제 18

다음 치수와 병용되는 기호 중 잘못된 것은?

1R5

2C5

3◇5

4ø5

문제 19

표면의 결 도시방법에서 어떤 제작공정 도면에 이미 제거가공 또는 다른 방법으로 얻어진 전(前) 가공의 상태를 그대로 남겨두는 것만을 지시하는 기호는?

문제 20

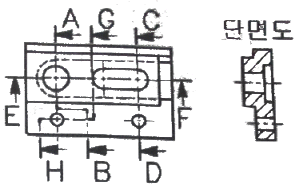

다음과 같은 단면도를 나타내고 있는 절단선 위치가 가장 올바른 것은?

1단면 A-B

2단면 C-D

3단면 E-F

4단면 G-H

문제 21

기하 공차 기호 중 동축도를 나타내는 기호는?

문제 22

나사를 "M12" 로만 표시하였을 경우 설명으로 틀린 것은?

12줄 나사인데 표시하지 않고 생략되었다.

2오른나사인데 표시하지 않고 생략되었다.

3미터 나사이고 피치는 생략되었다.

4나사의 등급이 생략되었다.

문제 23

다음 그림에서 화살표 방향을 정면도로 하였을 때 좌측면도로 맞는 것은?

문제 24

다음 그림의 설명 중 맞는 것은?

1지시선의 화살표로 나타낸 축선은 데이텀의 축 직선 A-B를 축선으로 하는 지름 0.08mm인 원통 안에 있어야 한다.

2지시선은 화살표로 나타내는 원통면의 반지름 방향의 흔들림은 데이텀 축직선 A-B에 관하여 1회전 시켰을 때, 데이텀 축직선에 수직한 임의의 측정면 위에서 0.08mm를 초과해서는 안된다.

3지시선의 화살표로 나타내는 면은 데이텀 축직선 A-B에 대하여 평행하고 또한 화살표 방향으로 0.08mm 만큼 떨어진 두개의 평면 사이에 있어야 한다.

4대상으로 하고 있는 면은 동일 평면 위에서 0.08mm 만큼 떨어진 2개의 동심원 사이에 있어야 한다.

문제 25

재료가 최대 크기일 경우에 형태가 한계 크기가 되는 고려된 형태의 상태, 즉 구멍의 경우 최소 지름과 축의 경우 최대 지름이 되는 상태를 무엇이라고 하는가?

1최대 재료 조건(MMC)

2한계 재료 조건(UMC)

3최소 재료 조건(LMC)

4일반 재료 조건(NMC)

문제 26

화학밀링(화학절삭)의 일반적인 특징으로 거리가 먼 것은 무엇인가?

1공구비가 절감된다.

2가공속도가 빠르다.

3가공 깊이에 제한을 받는다.

4가공 변질층이 적다.

문제 27

숫돌입자의 기호 중 경도가 가장 낮은 것은?

2WA

4GC

문제 28

공작기계를 가공능률에 따라 분류할 때 전용 공작 기계에 속하는 것은?

1플레이너

2드릴링 머신

3트랜스퍼 머신

4밀링 머신

문제 29

보통선반의 이송 단위로 가장 올바른 것은?

11분당 이송(mm/min)

21회전당 이송(mm/rev)

31왕복당 이송(mm/stroke)

41회전당 왕복(stroke/rev)

문제 30

밀링머신의 부속품이나 부속장치가 아닌 것은?

1분할대

2맨드릴

3회전 테이블

4슬로팅 장치

문제 31

기계가공에서 절삭유제의 사용목적이 아닌 것은?

1공작물을 냉각시킨다.

2절삭열에 의한 정밀도 저하를 방지한다.

3공작물의 부식을 증가시킨다.

4공구의 경도 저하를 방지한다.

문제 32

센터, 척 등을 사용하지 않고 가공물의 표면을 조정하는 조정숫돌과 지지대를 이용하여 가공물을 연삭하는 기계는 무엇인가?

1외경 연삭기

2내면 연삭기

3공구 연삭기

4센터리스 연삭기

문제 33

선반의 주요 구성 부분에 해당되지 않는 것은?

1주축대

2베드

3왕복대

4테이블

문제 34

Al₂O₃ 분말 약 70%에 TiC 또는 TiN 분말을 30% 정도 혼합하여 수소 분위기 속에서 소결하여 제작한 절삭 공구의 재료는 무엇인가?

1다이아몬드

2서멧

3고속도강

4초경합금

문제 35

드릴에 의해 뚫린 구멍은 보통 진원도 및 내연의 다듬질 정도가 양호하지 못하므로, 구멍의 내면을 정밀하게 다듬질하는 가공은 무엇인가?

1줄 가공

2탭 가공

3리머 가공

4다이스 가공

문제 36

가공할 구멍이 드릴 작업할 수 있는 것에 비하여 훨씬 큰 포신 가공 등에 적합한 보링 머신은 무엇인가?

1보통 보링머신

2정밀 보링머신

3지그 보링머신

4코어 보링머신

문제 37

밀링가공에서 생산성을 향상시키기 위한 절삭속도의 선정방법으로 적합하지 않은 것은?

1밀링커터의 수명을 길게 유지하기 위해서는 절삭속도를 약간 낮게 설정한다.

2가공물의 경도, 강도, 인성 등의 기계적 성질을 고려한다.

3거친 가공에서는 절삭속도는 빠르게, 이송은 느리게, 절삭 깊이는 작게 한다.

4커터의 날이 빠르게 마모되거나 손상되는 현상이 발생하면, 절삭속도를 감소시킨다.

문제 38

구성인선의 방지 방법이 아닌 것은?

1절삭 깊이를 크게 한다.

2경사각을 크게 한다.

3윤활성이 있는 절삭유제를 사용한다.

4절삭 속도를 크게 한다.

문제 39

지름이 작은 가공물이나 각 봉재를 가공할 때 편리하며, 보통선반에서는 주축 테이퍼 구멍에 슬리브를 끼우고 여기에 척을 끼워 사용하는 것은?

1단동 척

2연동 척

3콜릿 척

4마그네틱 척

문제 40

마이크로미터에서 나사의 피치가 0.5mm, 딤블의 원주 눈금이 50등분 되어 있다면 최소 측정값은 얼마인가?

10.001mm

20.01mm

30.05mm

40.50mm

문제 41

수평 밀링머신에서 플레인 커터 작업에서 상향절삭의 특징으로 틀린 것은?

1칩이 날의 절삭을 방해하지 않는다.

2하향절삭에 비하여 커터의 수명이 짧다.

3절삭된 칩이 가공된 면 위에 쌓인다.

4이송기구의 백래시가 제거된다.

문제 42

사인 바(sine bar)에 의한 각도 측정에서 필요하지 않은 것은?

1블록 게이지

2다이얼 게이지

3버니어 캘리퍼스

4정반

문제 43

다음 CNC선반 프로그램에서 바이트가 현재 외경을 20mm로 가공하고 있다면 이때의 주축회전수는 몇 rpm인가?

1250

21500

32387

42500

문제 44

CNC 선반 작업시 공구를 0.5초 정지(Dwell)시키려고 할 때의 지령 방법으로 옳은 것은?

1G04 X5.0 ;

2G04 U5.0 ;

3G04 P500 ;

4G04 W500 ;

문제 45

다음 중 CNC선반에서 사용되는 각 워드에 대한 설명으로 틀린 것은?

1G00 - 위치 결정(급속 이송)

2G28 자동 원점 복귀

3G42- 공구 인선 반지름 보정 취소

4G98- 분당 이송속도 지정

문제 46

CNC선반에서 지름을 50mm로 가공한 후 측정한 결과 지름이 49.98mm였다. 기존의 보정값이 0.004라면 수정해야 할 보정값은 얼마인가?

10.02

20.04

30.024

40.048

문제 47

머시닝센터에서 "공구길이 (-)보정"에 해당하는 것은?

1G41

2G42

3G43

4G44

문제 48

다음 중 수치제어 가공에서 프로그래밍의 순서를 가장 올바르게 나열한 것은?

1부품도면 → 가공순서 결정 → 프로세스시트 작성 → 프로그램 입력 및 확인

2부품도면 → 프로세스시트 작성 → 프로그램 입력 → 가공순서 결정

3프로그램 입력 → 부품도면 → 가공순서 결정 → 프로세스시트 작성

4프로그램 입력 → 공정 설정 → 부품도면 → 프로세스시트 작성

문제 49

CNC공작기계에서 공작물에 대한 공구의 위치를 그에 대응하는 수치정보로 지령하는 제어를 무엇이라 하는가?

1NC(Numerical Control)

2DNC(Direct Numerical Control)

3FMS(Flexible Manufacturing System)

4CIMS(Computer Intergrated Manufacturing System)

문제 50

2축 이상을 동시에 급속 이송시킬 경우 각 축이 독립적인 급속이송 속도로 위치결정되며, 지령된 위치까지 도달한 축부터 순서대로 정지하는 위치 결정 방법은 무엇인가?

1보간형 위치결정

2비보간형 위치결정

3직선형 위치결정

4비직선형 위치결정

문제 51

다음은 CNC선반의 1줄 나사가공 프로그램이다. 프로그램에 사용된 나사의 피치를 나타내는 것은?

131.2

220.

33.

42.

문제 52

다음 중 프로그램의 정지, 절삭유의 ON/OFF 등 기계 각부위에 대한 지령을 수행하는 기능은?

1공구기능

2보조기능

3준비기능

4주축기능

문제 53

다음과 같은 CNC선반 프로그램에 대한 설명으로 틀린 것은?

1F0.2는 이송속도이다.

2Q15000은 X방향의 이동량이다.

3R0.4는 1스텝 가공 후 도피량이다.

4G74는 팩 드릴링 사이클이다.

문제 54

CNC공작기계의 운전시 일상 점검사항이 아닌 것은?

1각종 계기의 상태확인

2가공할 재료의 성분분석

3공기압이나 유압상태 확인

4공구의 파손이나 마모상태 확인

문제 55

다음 중 밀링 작업시 안전사항으로 잘못된 것은?

1회전하는 커터에 손을 대지 않는다.

2절삭 중에는 면장갑을 착용하지 않는다.

3칩을 제거할 때에는 장갑을 끼고 손으로 한다.

4가공을 할 때에는 보안경을 착용하여 눈을 보호한다.

문제 56

다음은 머시닝센터에서 가공되는 프로그램의 일부이다. 가공에 사용되는 공구가 2날, ø30 엔드밀인 경우 이론적인 날당 이송 속도(mm/날)는 약 얼마인가?

10.09

20.11

30.43

42.33

문제 57

다음 중 CNC프로그램으로 틀린 지령 블록은?

1N20 G00 X20.0 Y30.0 ;

2N30 G01 X80.0 F200 ;

3N40 G03 G42 X100.0 Y50.0 R20.0 ;

4N50 G01 Y150.0 ;

문제 58

프로그램 작성자가 프로그램을 쉽게 작성하기 위하여 공작물 임의의 점을 원점으로 정해 명령의 기준점이 되도록 한 좌표계는?

1절대 좌표계

2기계 좌표계

3상대 좌표계

4잔여 좌표계

문제 59

CNC선반에서 원호보간시 원호의 내각이 180°를 초과하면 지령할 수 없는 기능은?

문제 60

다음 중 CNC선반 작업시 안전 및 유의사항으로 틀린 것은?

1마이크로미터로 측정시 0점 조정을 확인한다.

2원호 가공된 면의 측정은 반지름 게이지를 사용한다.

3절삭 칩의 제거는 브러시나 청소용 솔을 사용한다.

4원호 가공은 이송속도를 빠르게 하여 진동의 발생을 방지한다.
