침투비파괴검사기사 필기 기출문제모두CBT · moducbt.com

20년 2회차

총 80문항 · 객관식 · 정답·해설 포함

문제 1

와전류탐상시험의 장점에 대한 설명으로 옳은 것은?

1비금속에 적용이 용이하다.

2시험속도가 빠르며 자동화가 가능하다.

3결합의 종류 판별 및 내부결함검사가 용이하다.

4복잡한 형상을 갖는 시험체의 전면 탐상에 유리하다.

문제 2

엑스선발생장치와 감마선조사장치의 공통점이 아닌 것은?

1자외선보다 과장이 짧은 광자를 방출한다.

2전원이 필요하다.

3원자번호가 높은 물질로 차폐한다.

4발생된 방사선강도는 거리제곱에 반비례한다.

문제 3

다음 중 생성중인 결함(성장하고 있는 결함)을 검출하기에 적당한 비파괴시험은?

1음향방출시험

2방사선투과시험

3자분탐상시험

4기포누설시험

정답 및 해설

생성중인 결함(성장하고 있는 결함)은 결함이 확대되는 과정에서 음파 에너지를 방출하므로, 이를 감지할 수 있는 음향방출시험(Acoustic Emission, AE)이 가장 적당하다. 방사선투과시험은 정적 결함의 크기와 형상을 보는 방법이고, 자분탐상시험도 정지된 결함 검출에 사용되며, 기포누설시험은 누설 검출 용도로 결함의 성장 과정 자체를 실시간으로 모니터링하지 못한다. 따라서 정답은 음향방출시험이다.

문제 4

다음 중 보수검사 시 자분탐상시험의 대상이 되는 결함이 아닌 것은?

1응력부식 균열

2언더컷 저부에 발생한 균열

3필렛 용접부의 피로 균열

4크리프(Creep) 균열

문제 5

강에서의 음속 5900m/s. 밀도 7.8g/cm³ 일 때 임피던스는?

14.6×10⁵g/cm²ㆍs

27.5×10⁵g/cm²ㆍs

34.6×10⁶g/cm²ㆍs

47.5×10⁶g/cm²ㆍs

정답 및 해설

음향 임피던스는 밀도 × 음속으로 계산된다.
$Z = \rho \times v$
주어진 값을 대입하면
$Z = 7.8 \text{ g/cm}^3 \times 5900 \text{ m/s}$
단위를 통일하기 위해 음속을 cm/s로 변환하면
$5900 \text{ m/s} = 5.9 \times 10^5 \text{ cm/s}$
따라서
$Z = 7.8 \times 5.9 \times 10^5 = 46.02 \times 10^5 =$

문제 6

다음 중 경질 및 고융점의 비금속 내화재와 융점이 낮은 금속을 소결시킨 복합재는?

1서멧

2인바

3퍼멀로이

4플래티나이트

문제 7

냉간 가공으로 인해 금속결정 내부에 전위와 같은 결함이 증가함으로서 변화하는 성질이 아닌 것은?

1가공하면 전위의 집적에 의하여 경화한다.

2냉간 가공으로 인해 금속 결정의 경도는 증가한다.

3가공경화에 의해 변태강도는 감소하나, 연신은 증가한다.

4가공으로 금속 내에 공격자점이 증가하면 전기저항이 증가한다.

정답 및 해설

"가공경화에 의해 변태강도는 감소하나, 연신은 증가한다"는 오류로, 냉간 가공 후 항복강도와 인장강도는 증가하지만 연신(연성)은 감소하는 것이 특징이다. 가공경화에 의해 강도는 증가하고 연신은 감소하므로, 이 보기는 변화 방향을 잘못 기술했다.

냉간 가공으로 인한 전위 증가는 금속의 강도·경도를 높이지만 연신성·인성을 저하시키는 현상이다.

전위의 집적에 의한 경화: 전위의 집적으로 경화가 진행되는 가공경화(work hardening)의 정의이므로 참이다.
경도 증가: 냉간 가공 후 경도 증가는 명백한 사실이므로 참이다.
공격자점 증가에 따른 전기저항 증가: 결함(공격자점)이 증가하면 전자의 산란이 증가하여 전기저항이 증가하는 것도 참이다.

문제 8

Fe-Fe₃C 상태도에 대한 설명으로 옳은 것은?

1A₂는 시멘타이트의 자기변태점이며, 약 210°C이다.

2공정점의 탄소량은 약 4.3%이다.

3순철의 A₃ 변태점은 δ ↔ γ 이며, 약 1490°C이다.

4A_o는 철의 자기변태점이며, 약 768 °C이다.

문제 9

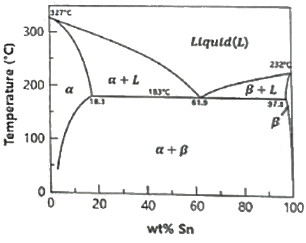

다음 Pb-Sn 합금 상태도에 대한 설명으로 틀린 것은?

1공정반응이 일어난다.

2α상과 (α+L) 상 사이의 경계선을 고상선이라 한다.

3L상과 (α+L) 상 사이의 경계선을 액상선이라 한다.

4아공정합금을 실온까지 서냉하면 α상과 β상은 층상구조만으로 이루어진다.

문제 10

다음 중 저온과 고압에 사용되는 금속재료가 구비해야 할 조건과 가장 거리가 먼 것은?

1용접성이 좋을 것

2항복점이 낮을 것

3가공성이 좋을 것

4내충격성이 좋을 것

문제 11

다음 알루미늄 합금에서 개량처리의 효과가 기대되는 실루민의 계로 옳은 것은?

1Al-Co계

2Al-Si계

3Al-Sn계

4Al-Zn계

문제 12

양백의 특징에 대한 설명으로 틀린 것은?

1양은 또는 백동이라고도 불린다.

2성분이 10~20%Ni, 15~30 %Zn, Cu인 합금이다.

3Sn을 넣으면 강도를 저하시키고 Pb는 편석을 초래한다.

4전기 저항이 크기 때문에 일반 전기저항체로 사용 가능하다.

문제 13

파괴를 일으키는 응력보다 훨씬 낮은 응력에서 반복하여 하중을 가하면 결국 재료가 파괴되는 현상은?

1피로 현상

2에릭센 현상

3항복 응력 현상

4크리프 한도 현상

문제 14

켈멧(kelmet)에 대한 설명으로 옳은 것은?

1Cu-Si계 합금으로 장식용으로 사용한다.

2Cu-Al계 합금으로 내마모성이 우수하다.

3Cu-Zn계 합금으로 볼트, 너트의 재료이다.

4Cu-Pb계 합금으로 베어링용으로 사용한다.

문제 15

재료에 일정한 하중을 가하고 고온에서 긴 시간 동안에 변형량을 측정하는 시험은?

1피로 시험

2전단 시험

3인장 시험

4크리프 시험

문제 16

다음 용접 변형 중 면내 변형이 아닌 것은?

1각 변형

2가로 수축

3세로 수축

4회전 변형

문제 17

용접 후 용접변형에 대한 교정방법이 아닌 것은?

1전진법

2롤러에 의한 법

3가열 후 해머질하는 법

4얇은 판에 대한 점 수축법

문제 18

아크용집 작업에서 아크 발생시간이 7분, 아크 중지(휴식)시간이 3분이라 할 때 용접기 사용률은 몇 % 인가?

130

250

370

490

문제 19

다음 중 압점에 해당하는 용접방식은?

1초음파 용접

2스터드 용접

3전자빔 용접

4피복 아크 용접

문제 20

연강용 피복 아크 용접봉의 종류에서 피복제의 계통이 고산화티탄계인 것은?

1E 4301

2E 4311

3E 4313

4E 4316

문제 21

침투제의 물리, 화학적 특성을 설명한 것으로 옳은 것은?

1침투제는 매우 빨리 건조되어야 한다.

2침투제는 쉽게 제거되어서는 안된다.

3침투제는 점성이 높아야 한다.

4침투제는 적심성이 우수해야 한다.

문제 22

다음 중 유화제의 역할은?

1시험표면의 전처리에 이용되며 사용 시 신속한 세척이 이루어진다.

2침투제의 침투효과와 적심 효과를 돕는 작용이 있다.

3침투제와 작용하여 물로 쉽게 씻을 수 있도록 작용을 한다.

4현상제의 일종으로 침투액을 쉽게 빨아 올림은 물론 시험 표면에 고른 분사를 위해 사용된다.

문제 23

사용중인 침투제의 성능점검을 1차적으로 간단히 할 수 있는 시험방법은?

1침투액의 비중을 측정하여 점검한다.

2침투액의 점성을 측정하여 점검한다.

3대비시험편을 사용하여 비교시험한다.

4메니커스(Menicus) 시험으로 점검한다.

문제 24

용제제거성 염색침투액을 적용한 침투탐상시험으로 가장 쉽게 검출할 수 있는 균열은?

1피로균열

2입계균열

3응력부식균열

4구조물의 용접균열

문제 25

관찰을 위한 시험조건으로 거리가 가장 먼 것은?

1시험면의 밝기

2주변의 밝기

3눈과 관찰부위와의 각도

4광원의 밝기

정답 및 해설

관찰 조건에서 중요한 것은 시험면에 도달하는 밝기(조도), 주변의 밝기, 그리고 눈과 관찰부위 사이의 각도다. 광원 자체의 밝기는 거리 등에 따라 시험면 조도가 달라지므로 관찰조건과는 거리가 가장 멀다.

문제 26

침투탐상검사에서 표면장력은 어떤 물질에서 일어나는 고유현상인가?

1기체

2액체

3고체

4진공

문제 27

침투제의 침투성을 보조하기 위해서 통상적으로 사용하는 효율적인 방법은?

1침투제를 가열한다.

2진공을 만들어 압력을 올려준다.

3시험체에 진동을 준다.

4초음파 펌핑을 한다.

문제 28

형광 침투탐상시험법에서 지시의 색은?

1하얀색의 바탕색에 대해 강한 황녹색의 빛으로 나타난다.

2녹색의 바탕색에 대해 연한 하얀색의 빛으로 나타난다.

3자외선 배경에 대해 강한 황녹색의 빛으로 나타난다.

4붉은색의 바탕색에 대해 강한 황녹색의 빛으로 나타난다.

문제 29

다음의 침투탐상시험 방법 중 미세한 결함에 대한 감도가 가장 우수한 것은?

1용제제거성 염색 침투탐상시험

2후유화성 염색 침투탐상시험

3용제제거성 형광 침투탐상시험

4후유화성 형광 침투탐상시험

문제 30

고온에서 오랜 시간 건조하면 나타나는 현상으로 틀린 것은?

1침투액의 형광휘도나 색채가 열화 된다.

2결함내의 침투액을 증발 건조시킨다.

3지시모양의 식별성을 저하시킨다.

4결함의 검출능력을 저하시키지 않는다.

문제 31

침투탐상시험에서 결함 검출도의 신뢰성에 영향을 미치는 요인을 직접적 요인과 간접적 요인으로 나눌 때 간접적인 요인인 것은?

1검사 속도

2검출할 결함의 종류

3검출할 결함의 크기

4검사할 부재의 크기

문제 32

습식 현상제를 수세성 침투액과 조합하여 사용하는 침투 탐상시험법에서의 특징이 아닌 것은?

1많은 양의 시험품 탐상에 적합

2비 자성재료도 시험가능

3결함 지시모양은 시간 경과에 무관

4현상제는 물에 분산시켜 사용

문제 33

침투액의 점성이 탐상에 미치는 영향에 대한 설명으로 옳은 것은?

1침투액의 점성은 침투속도와 침투력에 큰 영향을 미치지 않는다.

2침투액의 점성은 침투속도에는 영향을 미치지만 침투력에는 큰 영향을 미치지 않는다.

3침투액의 점성은 침투력에는 영향을 미치지만 침투속도에는 큰 영향을 미치지 않는다.

4침투액의 점성은 침투속도와 침투력 모두에 큰 영향을 미친다.

문제 34

침투탐상검사에서 사용하는 현상제의 특성 중 설명이 잘못된 것은?

1분산성이 좋아야 한다.

2침투액의 흡출성이 좋아야 한다.

3중성으로 시험체에 대해 부식성이 없어야 한다.

4실제 결함의 크기보다 침투지시의 모양이 확대되면 안 된다.

문제 35

점성의 변수에 영향을 받는 동적침투인자(KPP)를 나타내는 식으로 옳은 것은? (단, γ: 표면장력, θ: 접촉각, η: 점성을 나타낸다.)

1KPP = (γㆍη)/cosθ

2KPP = (γㆍcosθ)/η

3KPP = (ηㆍcosθ)/γ

4KPP = γㆍηㆍcosθ

문제 36

액체가 들어 있는 통속에 양끝이 막혀있지 않은 가는 유리관을 세웠을 때에 유리관속의 액체 면이 관 밖의 액체 면보다 높아지거나 낮아지는 모세관 현상의 설명으로 올바른 것은?

1액체의 응집력과 유리관과 액체 사이의 부착력의 차이로 일어남

2액체의 점성력과 유리관과 액체 사이의 부력으로 일어남

3액체의 적심성과 유리관과 액체 사이의 흡입력으로 일어남

4유리관속의 액체 표면적을 크게 하려는 표면장력으로 액체를 끌어내리기 때문임

문제 37

후유화성 침투액을 세척처리할 때의 설명으로 옳지 않은 것은?

1분무법으로 침투액을 제거한다.

2물에 적신 헝겊을 사용해서 침투액을 제거한다.

3세척을 시작한 후 중단하지 않고 단시간에 신속하게 제거한다.

4형광 침투액의 경우 자외선을 조사시켜 세척 정도를 확인하며 제거한다.

문제 38

수세성 침투액을 사용하는 방법에서 검사 감도를 높이기 위해서 다음 증 침투시간을 가장 길게 해야 하는 경우는?

1알루미늄 용접부

2마그네슘 용접부

3알루미늄 압연품

4강 용접부

문제 39

침투탐상검사 시 균열의 깊이와 가장 밀접한 관계가 있는 것은?

1침투시간

2현상시간

3현상제 도막의 두께

4형광 또는 색채의 폭이나 휘도

문제 40

균열 검출에 사용되는 두 종류의 침투제에서 감도를 비교하는 방법으로 올바른 것은?

1비중을 측정하기 위해 비중계를 사용한다.

2균열이 존재하는 알루미늄 시편을 사용한다.

3접촉각을 측정한다.

4표면 장력을 측정한다.

문제 41

침투탐상검사 방법을 선정할 때 고려하지 않아도 되는 것은?

1시험체의 재질

2시험체의 두께

3탐상면의 거칠기

4작업성 및 경제성

문제 42

침투탐상검사에서 시험체 표면에 둥근 시 시모양이 발생하는 원인은?

1가공(gas holes)

2핫티어(hot tear)

3단조 겹침(forging laps)

4피로 균열(fatigue crack)

문제 43

사용 중인 수세성 침투액의 기능이 저하될 수 있는 가장 큰 원인은?

1일부성분의 증발

2물에 의한 오염

3자연발화

4검사품과의 화학반응

문제 44

침투탐상검사에 이용되는 현상법에 대한 설명 중 옳은 것은?

1건식법은 주로 후유화성 염색침투탐상과 조합하여 사용한다.

2습식현상법은 시간이 경과해도 결함지시의 크기와 모양이 변하지 않는다.

3속건식현상법에서는 분사노즐을 시험면에서 대략 10cm 이내로 하여 분사해야 균일하게 도포할 수 있다.

4무현상법은 고감도 수세성 형광침투탐상에서 사용하며, 다른 현상법에 비해 결함검출도가 떨어진다.

문제 45

침투탐상검사에 사용되는 기기 중 가시광선의 밝기를 측정하는 것은?

1조도계

2자외선 강도계

3UV Meter

4서베이메타

문제 46

나사홈과 같은 형상이 복잡한 시험체를 검사할 때 가장 적합한 침투탐상검사법은?

1용제제거성 형광침투법

2용제제거성 염색침투법

3수세성 형광침투법

4후유화성 염색침투법

문제 47

침투탐상검사에서 휘발성이 높은 유기용제에 백색의 미세분말을 분산시킨 현상제를 적용하는 현상법은?

1건식 현상법

2습식 현상법

3특수 현상법

4속건식 현상법

문제 48

물베이스 유화제의 농도를 측정하는 기기는?

1굴절계

2점도계

3조도계

4자외선강도계

문제 49

도자기 등과 같은 다공성 재질의 시험체에 100㎛ 정도의 균열까지 검사할 수 있는 침투탐상검사법은?

1입자 여과법

2정전기 침투탐상검사법

3하전 입자법

4휘발성 침투액 이용법

문제 50

서로 다른 두 종류의 침투제에 대한 균열검출능력을 비교하기 위해 사용하는 방법은?

1접촉각을 측정하여 비교한다.

2비중계를 사용하여 비중을 측정하여 비교한다.

3점도계를 사용하여 점성을 측정하여 비교한다.

4균열이 있는 침투탐상용 대비시험편으로 시험하여 비교한다.

문제 51

매우 지저분하고 표면에 그리스가 묻어 있는 부품의 표면처리에는 물을 주원료로 제조된 화학약품의 세척제가 사용되는데, 이 후 반드시 조치해야 할 후속조치로 옳은 것은?

1용제 세척제로 다시 한 번 세척해야 한다.

2표면에는 어떠한 잔류물도 남아 있지 않도록 완전히 세정해야 한다.

3표면 개구부에 청정제가 들어 있지 못하도록 열을 가하여 제거시킨다.

4휘발성 용제 세척제로 다시 한 번 세척해야 한다.

문제 52

형광침투탐상검사의 자외선등에서 발생되는 파장 중 인체에 가장 해로운 것은?

1300 nm

2340 nm

3360 nm

4380 nm

정답 및 해설

형광침투탐상검사에 사용되는 자외선등은 365 nm 근처의 장파 자외선(UVA)을 방출하며, 이 중 300 nm 이하의 단파 자외선(UVB)이 인체에 가장 해롭다. 300 nm은 보기 중 가장 짧은 파장으로, 파장이 짧을수록 에너지가 크고 생물학적 손상력이 강하므로 DNA 손상, 피부암, 백내장 등의 위험이 증가한다. 340 nm, 360 nm, 380 nm는 모두 365 nm 부근의 검사용 파장에 가까우며 상대적으로 생물학적 해로움이 적다.

문제 53

시간이 경과하여도 비교적 실제 결함형태와 비슷한 침투지시모양을 얻고자 할 때 가장 적합한 현상방법은?

1무현상법

2습식 현상법

3건식 현상법

4속건식 현상법

문제 54

후유화성 침투탐상검사에서 물베이스 유화제에 혼합되는 계면활성제의 농도로 읊은 것은?

135% 이하

240% 이하

345% 이하

450% 이하

정답 및 해설

후유화성 침투탐상검사에서 물베이스 유화제에 혼합되는 계면활성제의 농도는 35% 이하로 규정된다. 이는 침투탐상검사 표준(ASTM E1417, KS B 0816 등)에서 유화제의 효능과 안정성을 확보하기 위해 정해진 기준으로, 계면활성제 농도가 과도할 경우 유화 효율이 저하되고 검사 신뢰성이 감소하기 때문이다.

문제 55

침투탑상검사에서 일반적으로 현상제에 요구되는 성질이 아닌 것은?

1침투액의 흡출능력이 강한 미세분말이어야 한다.

2분산성이 좋아야 한다.

3건식 현상제는 투명도가 없어야 한다.

4독성이 적어야 한다.

문제 56

침투탐상검사에서 침투능력에 대한 설명으로 잘못된 것은?

1시험체의 온도가 낮을수록 침투시간이 길어진다.

2결함의 종류에 따라 침투능력이 다르다.

3전처리 시 사용된 세척액은 결함 내에 남아있어야 침투액과 혼합되어 성능이 좋아진다.

4전처리 시 오염 등이 제거되어야 침투액의 성능이 높아질 수 있다.

문제 57

정전기 현상을 이용하여 비전도성 재료의 표면에 존재하는 미세결함을 검출하는 침투탐상검사법은?

1입자여과법

2하전입자법

3후유화성 형광침투법

4휘발성 침투액 이용법

문제 58

침투탐상검사에 사용되는 전처리 방법 중 기계적 처리 방법이 아닌 것은?

1증기탈지

2스크레이핑

3샌딩

4연삭

정답 및 해설

침투탐상검사의 전처리 단계에서 표면을 깨끗하게 하기 위해 증기탈지는 화학적 처리로, 오일이나 그리스 등 유기 오염물을 제거하는 방법이다. 반면 스크레이핑, 샌딩, 연삭은 모두 기계적 수단(손공구, 연마재, 회전공구)을 이용하여 표면 오염층이나 산화막을 물리적으로 제거하는 방법이므로 기계적 처리에 해당한다.

문제 59

침투탐상검사를 수행할 때 관찰되는 지시모양 중 의사 지시모양이 아닌 것은?

1작업자의 손자국에 의한 지시모양

2오염에 의한 지시모양

3다른 시험체와 접촉에 의한 지시모양

4단면변화부에 발생하는 지시모앙

문제 60

알칼리성 세척제로 가장 잘 제거되는 오염물은?

1물

2기름

3그리이스

4녹이나 스케일

문제 61

보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)의 현상에 대한 내용이 틀린 것은?

1현상제는 침투액을 제거한 후 가능한 바로 적용한다.

2염색 침투액은 습식현상제만을 사용해야 한다.

3형광 침투액은 건식현상제만을 사용해야 한다.

4현상제의 피막 두께가 두꺼우면 지시를 가릴 수 있다.

문제 62

침투탑상시험 방법 및 침투지시모양의 분류(KS B 0816)에서 규정된 A형 대비시험편의 중앙부 인공흠의 깊이는?

110mm

21.5mm

32.0mm

42.5mm

문제 63

보일러 및 압력용기에 대한 표준침투탐상검사(ASME Sec.V Art.24 SD-808)에서 신제품 및 기사용한 석유제품에 있는 염소에 대한 표준시험방법에서 시료의 염소 함유량 계산방법은? (단, P = 시료로부터 얻은 염화은의 무게[g], B= 블랭크으로부터 얻은 염화은의 무게[g], W = 사용된 시료의 무게[g] 이다.)

1염소[중량%] = {(P-B)22.74}/W

2염소[중량%] = {(B-P)22.74}/W

3염소[중량%] = {(P-B)24.74}/W

4염소[중량%] = {(B-P)24.74}/W

문제 64

침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에 따른 탐상시험에서 세척처리에 스프레이 노즐을 사용할 때 특별한 규정이 없는 한 최대 수압은 약 얼마인가?

1200 kPa

2225 kPa

3250 kPa

4275 kPa

문제 65

보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art6)에서 최종판독에 대한 설명이다. 틀린 것은?

1습식현상제는 현상제 피막이 건조된 직후부터 10~60분 사이에 실시한다.

2건식현상제는 현상제를 적용한 직후에 10~60분 사이에 실시한다.

3지시모양이 번짐으로 인하여 검사결과가 변하지 않는다면 60분 이상 시간이 경과하여 관찰해도 된다.

4속건식현상제는 현상시간에 관계없이 관찰하여도 무방하다.

문제 66

침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에서 형광 침투탐상시험 시 어두운 곳에서 검사를 할 때 자외선 조사등에 눈이 익숙해지도록 기다려야 하는 최소 시간은?

11분

23분

35분

410분

문제 67

침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에서 B형 대비시험편 제작에 사용되는 도금 재료는?

1니켈 및 크롬

2아연 및 니켈

3크롬 및 구리

4구리 및 니켈

정답 및 해설

KS B 0816(침투탐상시험 방법 및 침투지시모양의 분류)에서 B형 대비시험편은 니켈 및 크롬 도금으로 제작된다. B형 시험편은 결함을 모의하기 위해 기본재 표면에 니켈 도금층을 먼저 도포한 후 크롬 도금층을 추가로 도포하는 이중 도금 구조로, 침투액이 도금층 아래의 기본재와의 경계에서 결함을 지시할 수 있도록 설계된 표준 대비시험편이다.

문제 68

침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에서 후유화성 형광침투 건식현상제의 시험순서가 맞는 것은?

1전처리 - 침투제 적용 - 유화제 적용 - 유기용제 세척처리 - 현상제 적용 - 관찰 - 후처리

2전처리 - 침투제 적용 - 물 세척처리 - 건조 - 현상제 적용 - 관찰 - 후처리

3전처리 - 침투제 적용 - 유화제 적용 - 물 세척처리 - 건조 - 현상제 적용 - 관찰 - 후처리

4전처리 - 침투제 적용 - 유기용제 세척처리 - 건조 - 현상제 적용 - 관찰 - 후처리

문제 69

보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)에 따라 절차서를 작성할 때 최대 적용시간을 고려할 필요가 없는 것은?

1전처리 후 건조시간

2침투시간

3현상시간

4평가시간

문제 70

침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에 따르면 염색 침투액을 사용할 때 적용 할 수 있는 현상 방법은?

1특수 현상법

2건식 현상법

3무 현상법

4수용성 현상제를 사용하는 습식 현상법

정답 및 해설

KS B 0816에서 무현상법과 건식 현상법, 수용성 현상제를 사용하는 습식 현상법은 형광 침투액에만 적용한다. 염색 침투액은 이 방법들로 충분한 지시 대비를 얻을 수 없기 때문이다. 따라서 보기 가운데 염색 침투액에 적용할 수 있는 것은 특수 현상법이다.

문제 71

침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에서 침투지시모양과 결함의 분류에 대한 설명으로 틀린 것은?

1침투지시모양의 분류는 의사지시가 아닌지 확인하고나서 한다.

2연속 침투지시 모양은 지시모양이 거의 동일 직선상에 나란히 존재하고 그 상호 거리가 3mm 이하인 것이다.

3독립 결함은 갈라짐, 선상결함, 원형상결함의 3종류로 분류한다.

4분산결함은 정해진 면적 안에 존재하는 결함으로 종류, 개수 또는 개개의 길이의 합계 값에 따라 평가한다.

정답 및 해설

연속 침투지시모양은 여러 지시모양이 거의 동일 직선상에 나란히 있고 상호 거리가 2 mm 이하인 것을 말한다. 따라서 3 mm 이하라는 설명은 틀렸다. 지시모양을 분류하기 전에 의사지시가 아닌지 먼저 확인한다. 독립 결함은 갈라짐·선상 결함·원형상 결함의 3종류로 나누고, 분산 결함은 정해진 면적 안의 결함 종류·개수·길이 합계로 평가한다.

문제 72

보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)에 정한 시험체의 비표준온도에서는 어떤 조치를 하면 시험을 할 수 있는가? (단, 표준온도를 벗어 난 것을 비표준온도라고 한다.)

1비교시험편에 의한 성능시험으로 입증

2고성능 침투탐상제를 사용

3침투제를 가열하여 사용

4표준온도를 벗어나면 안된다.

문제 73

침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 규정된 B형 대비시험편의 기호와 그의 도금 갈라짐 나비 (목표 값)의 연결이 틀린 것은?

1PT-B50 : 2.5㎛

2PT-B30 : 2.0㎛

3PT-B20 : 1.0㎛

4PT-B10 : 0.5㎛

문제 74

침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에 따라 침투탐상시험 시 검사체의 온도가 3~15℃ 범위에 있는 경우 침투시간은?

1온도를 고려하여 침투시간을 늘린다.

2온도를 고려하여 침투시간을 줄인다.

3침두시간은 변하지 않는다.

4표준침투시간으로 한다.

문제 75

압력용기 제작기준 규격 강제 부록(ASME Code Sev.Ⅷ)에서 침투탐상검사 후 합격에 해당되는 지시는?

11/4 inch 원형지시

21/4 inch 선형지시

31/8 inch 원형지시

41/8 inch 선형지시

문제 76

배관 용접부의 비파괴검사 방법(KS B 0888)에서 침투탐상시험에 대한 설명으로 옳은 것은?

1시험의 실시범위는 원칙적으로 지그 부착 자국의 주변에서 그 외부로 5mm 의 길이를 더한 범위로 한다.

2시험방법의 종류는 원칙적으로 용제제거성 형광침투탐상시험, 속건식 현상법으로 한다.

3현상처리는 시험면의 표면이 전혀 보이지 않도록 균일하게 도포하여야 한다.

4시험체에 침투액이 남아 제거가 필요한 경우 후처리는 물스프레이나 에어로 분무하여 처리한다.

문제 77

보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)에 의한 습식현상제 중 수성현상제의 적용 방법이 아닌 것은?

1솔질

2담금

3투척

4분무

문제 78

침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에 의한 탐상시험에서 침투장치, 유화장치, 세척장치, 암실, 자외선조사장치가 모두 필요한 시험 방법의 기호로 옳은 것은?

1FA-S

2FB-D

3FC-W

4VB-S

문제 79

침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에 따라 침투지시모양의 관찰에 대한 설명으로 틀린 것은?

1현상제 건조 후 하는 것이 바람직하다.

2형광침투액을 사용한 경우 관찰 전 어두운 곳에서 눈을 적용시킨다.

3형광침투액 사용 시 시험체 표면의 자외선강도가 800 ㎼/cm² 미만이어서는 안된다.

4형광침투액을 사용한 경우 관찰면 밝기가 20 lx 이하여야 한다.

문제 80

보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)에 따른 침투탐상검사에서 세척 후 검사 표면의 건조 방법 중 규정된 방법이 아닌 것은?

1자연 건조

2비가역 고온 가열 건조

3강제 온풍 건조

4강제 냉풍 건조

침투비파괴검사기사 필기 기출문제모두CBT · moducbt.com

20년 2회차

총 80문항 · 객관식 · 정답·해설 포함

문제 1

와전류탐상시험의 장점에 대한 설명으로 옳은 것은?

1비금속에 적용이 용이하다.

2시험속도가 빠르며 자동화가 가능하다.

3결합의 종류 판별 및 내부결함검사가 용이하다.

4복잡한 형상을 갖는 시험체의 전면 탐상에 유리하다.

문제 2

엑스선발생장치와 감마선조사장치의 공통점이 아닌 것은?

1자외선보다 과장이 짧은 광자를 방출한다.

2전원이 필요하다.

3원자번호가 높은 물질로 차폐한다.

4발생된 방사선강도는 거리제곱에 반비례한다.

문제 3

다음 중 생성중인 결함(성장하고 있는 결함)을 검출하기에 적당한 비파괴시험은?

1음향방출시험

2방사선투과시험

3자분탐상시험

4기포누설시험

정답 및 해설

문제 4

다음 중 보수검사 시 자분탐상시험의 대상이 되는 결함이 아닌 것은?

1응력부식 균열

2언더컷 저부에 발생한 균열

3필렛 용접부의 피로 균열

4크리프(Creep) 균열

문제 5

강에서의 음속 5900m/s. 밀도 7.8g/cm³ 일 때 임피던스는?

14.6×10⁵g/cm²ㆍs

27.5×10⁵g/cm²ㆍs

34.6×10⁶g/cm²ㆍs

47.5×10⁶g/cm²ㆍs

정답 및 해설

문제 6

다음 중 경질 및 고융점의 비금속 내화재와 융점이 낮은 금속을 소결시킨 복합재는?

1서멧

2인바

3퍼멀로이

4플래티나이트

문제 7

냉간 가공으로 인해 금속결정 내부에 전위와 같은 결함이 증가함으로서 변화하는 성질이 아닌 것은?

1가공하면 전위의 집적에 의하여 경화한다.

2냉간 가공으로 인해 금속 결정의 경도는 증가한다.

3가공경화에 의해 변태강도는 감소하나, 연신은 증가한다.

4가공으로 금속 내에 공격자점이 증가하면 전기저항이 증가한다.

정답 및 해설

냉간 가공으로 인한 전위 증가는 금속의 강도·경도를 높이지만 연신성·인성을 저하시키는 현상이다.

전위의 집적에 의한 경화: 전위의 집적으로 경화가 진행되는 가공경화(work hardening)의 정의이므로 참이다.
경도 증가: 냉간 가공 후 경도 증가는 명백한 사실이므로 참이다.
공격자점 증가에 따른 전기저항 증가: 결함(공격자점)이 증가하면 전자의 산란이 증가하여 전기저항이 증가하는 것도 참이다.

문제 8

Fe-Fe₃C 상태도에 대한 설명으로 옳은 것은?

1A₂는 시멘타이트의 자기변태점이며, 약 210°C이다.

2공정점의 탄소량은 약 4.3%이다.

3순철의 A₃ 변태점은 δ ↔ γ 이며, 약 1490°C이다.

4A_o는 철의 자기변태점이며, 약 768 °C이다.

문제 9

다음 Pb-Sn 합금 상태도에 대한 설명으로 틀린 것은?

1공정반응이 일어난다.

2α상과 (α+L) 상 사이의 경계선을 고상선이라 한다.

3L상과 (α+L) 상 사이의 경계선을 액상선이라 한다.

4아공정합금을 실온까지 서냉하면 α상과 β상은 층상구조만으로 이루어진다.

문제 10

다음 중 저온과 고압에 사용되는 금속재료가 구비해야 할 조건과 가장 거리가 먼 것은?

1용접성이 좋을 것

2항복점이 낮을 것

3가공성이 좋을 것

4내충격성이 좋을 것

문제 11

다음 알루미늄 합금에서 개량처리의 효과가 기대되는 실루민의 계로 옳은 것은?

1Al-Co계

2Al-Si계

3Al-Sn계

4Al-Zn계

문제 12

양백의 특징에 대한 설명으로 틀린 것은?

1양은 또는 백동이라고도 불린다.

2성분이 10~20%Ni, 15~30 %Zn, Cu인 합금이다.

3Sn을 넣으면 강도를 저하시키고 Pb는 편석을 초래한다.

4전기 저항이 크기 때문에 일반 전기저항체로 사용 가능하다.

문제 13

파괴를 일으키는 응력보다 훨씬 낮은 응력에서 반복하여 하중을 가하면 결국 재료가 파괴되는 현상은?

1피로 현상

2에릭센 현상

3항복 응력 현상

4크리프 한도 현상

문제 14

켈멧(kelmet)에 대한 설명으로 옳은 것은?

1Cu-Si계 합금으로 장식용으로 사용한다.

2Cu-Al계 합금으로 내마모성이 우수하다.

3Cu-Zn계 합금으로 볼트, 너트의 재료이다.

4Cu-Pb계 합금으로 베어링용으로 사용한다.

문제 15

재료에 일정한 하중을 가하고 고온에서 긴 시간 동안에 변형량을 측정하는 시험은?

1피로 시험

2전단 시험

3인장 시험

4크리프 시험

문제 16

다음 용접 변형 중 면내 변형이 아닌 것은?

1각 변형

2가로 수축

3세로 수축

4회전 변형

문제 17

용접 후 용접변형에 대한 교정방법이 아닌 것은?

1전진법

2롤러에 의한 법

3가열 후 해머질하는 법

4얇은 판에 대한 점 수축법

문제 18

아크용집 작업에서 아크 발생시간이 7분, 아크 중지(휴식)시간이 3분이라 할 때 용접기 사용률은 몇 % 인가?

130

250

370

490

문제 19

다음 중 압점에 해당하는 용접방식은?

1초음파 용접

2스터드 용접

3전자빔 용접

4피복 아크 용접

문제 20

연강용 피복 아크 용접봉의 종류에서 피복제의 계통이 고산화티탄계인 것은?

1E 4301

2E 4311

3E 4313

4E 4316

문제 21

침투제의 물리, 화학적 특성을 설명한 것으로 옳은 것은?

1침투제는 매우 빨리 건조되어야 한다.

2침투제는 쉽게 제거되어서는 안된다.

3침투제는 점성이 높아야 한다.

4침투제는 적심성이 우수해야 한다.

문제 22

다음 중 유화제의 역할은?

1시험표면의 전처리에 이용되며 사용 시 신속한 세척이 이루어진다.

2침투제의 침투효과와 적심 효과를 돕는 작용이 있다.

3침투제와 작용하여 물로 쉽게 씻을 수 있도록 작용을 한다.

4현상제의 일종으로 침투액을 쉽게 빨아 올림은 물론 시험 표면에 고른 분사를 위해 사용된다.

문제 23

사용중인 침투제의 성능점검을 1차적으로 간단히 할 수 있는 시험방법은?

1침투액의 비중을 측정하여 점검한다.

2침투액의 점성을 측정하여 점검한다.

3대비시험편을 사용하여 비교시험한다.

4메니커스(Menicus) 시험으로 점검한다.

문제 24

용제제거성 염색침투액을 적용한 침투탐상시험으로 가장 쉽게 검출할 수 있는 균열은?

1피로균열

2입계균열

3응력부식균열

4구조물의 용접균열

문제 25

관찰을 위한 시험조건으로 거리가 가장 먼 것은?

1시험면의 밝기

2주변의 밝기

3눈과 관찰부위와의 각도

4광원의 밝기

정답 및 해설

문제 26

침투탐상검사에서 표면장력은 어떤 물질에서 일어나는 고유현상인가?

1기체

2액체

3고체

4진공

문제 27

침투제의 침투성을 보조하기 위해서 통상적으로 사용하는 효율적인 방법은?

1침투제를 가열한다.

2진공을 만들어 압력을 올려준다.

3시험체에 진동을 준다.

4초음파 펌핑을 한다.

문제 28

형광 침투탐상시험법에서 지시의 색은?

1하얀색의 바탕색에 대해 강한 황녹색의 빛으로 나타난다.

2녹색의 바탕색에 대해 연한 하얀색의 빛으로 나타난다.

3자외선 배경에 대해 강한 황녹색의 빛으로 나타난다.

4붉은색의 바탕색에 대해 강한 황녹색의 빛으로 나타난다.

문제 29

다음의 침투탐상시험 방법 중 미세한 결함에 대한 감도가 가장 우수한 것은?

1용제제거성 염색 침투탐상시험

2후유화성 염색 침투탐상시험

3용제제거성 형광 침투탐상시험

4후유화성 형광 침투탐상시험

문제 30

고온에서 오랜 시간 건조하면 나타나는 현상으로 틀린 것은?

1침투액의 형광휘도나 색채가 열화 된다.

2결함내의 침투액을 증발 건조시킨다.

3지시모양의 식별성을 저하시킨다.

4결함의 검출능력을 저하시키지 않는다.

문제 31

침투탐상시험에서 결함 검출도의 신뢰성에 영향을 미치는 요인을 직접적 요인과 간접적 요인으로 나눌 때 간접적인 요인인 것은?

1검사 속도

2검출할 결함의 종류

3검출할 결함의 크기

4검사할 부재의 크기

문제 32

습식 현상제를 수세성 침투액과 조합하여 사용하는 침투 탐상시험법에서의 특징이 아닌 것은?

1많은 양의 시험품 탐상에 적합

2비 자성재료도 시험가능

3결함 지시모양은 시간 경과에 무관

4현상제는 물에 분산시켜 사용

문제 33

침투액의 점성이 탐상에 미치는 영향에 대한 설명으로 옳은 것은?

1침투액의 점성은 침투속도와 침투력에 큰 영향을 미치지 않는다.

2침투액의 점성은 침투속도에는 영향을 미치지만 침투력에는 큰 영향을 미치지 않는다.

3침투액의 점성은 침투력에는 영향을 미치지만 침투속도에는 큰 영향을 미치지 않는다.

4침투액의 점성은 침투속도와 침투력 모두에 큰 영향을 미친다.

문제 34

침투탐상검사에서 사용하는 현상제의 특성 중 설명이 잘못된 것은?

1분산성이 좋아야 한다.

2침투액의 흡출성이 좋아야 한다.

3중성으로 시험체에 대해 부식성이 없어야 한다.

4실제 결함의 크기보다 침투지시의 모양이 확대되면 안 된다.

문제 35

점성의 변수에 영향을 받는 동적침투인자(KPP)를 나타내는 식으로 옳은 것은? (단, γ: 표면장력, θ: 접촉각, η: 점성을 나타낸다.)

1KPP = (γㆍη)/cosθ

2KPP = (γㆍcosθ)/η

3KPP = (ηㆍcosθ)/γ

4KPP = γㆍηㆍcosθ

문제 36

1액체의 응집력과 유리관과 액체 사이의 부착력의 차이로 일어남

2액체의 점성력과 유리관과 액체 사이의 부력으로 일어남

3액체의 적심성과 유리관과 액체 사이의 흡입력으로 일어남

4유리관속의 액체 표면적을 크게 하려는 표면장력으로 액체를 끌어내리기 때문임

문제 37

후유화성 침투액을 세척처리할 때의 설명으로 옳지 않은 것은?

1분무법으로 침투액을 제거한다.

2물에 적신 헝겊을 사용해서 침투액을 제거한다.

3세척을 시작한 후 중단하지 않고 단시간에 신속하게 제거한다.

4형광 침투액의 경우 자외선을 조사시켜 세척 정도를 확인하며 제거한다.

문제 38

수세성 침투액을 사용하는 방법에서 검사 감도를 높이기 위해서 다음 증 침투시간을 가장 길게 해야 하는 경우는?

1알루미늄 용접부

2마그네슘 용접부

3알루미늄 압연품

4강 용접부

문제 39

침투탐상검사 시 균열의 깊이와 가장 밀접한 관계가 있는 것은?

1침투시간

2현상시간

3현상제 도막의 두께

4형광 또는 색채의 폭이나 휘도

문제 40

균열 검출에 사용되는 두 종류의 침투제에서 감도를 비교하는 방법으로 올바른 것은?

1비중을 측정하기 위해 비중계를 사용한다.

2균열이 존재하는 알루미늄 시편을 사용한다.

3접촉각을 측정한다.

4표면 장력을 측정한다.

문제 41

침투탐상검사 방법을 선정할 때 고려하지 않아도 되는 것은?

1시험체의 재질

2시험체의 두께

3탐상면의 거칠기

4작업성 및 경제성

문제 42

침투탐상검사에서 시험체 표면에 둥근 시 시모양이 발생하는 원인은?

1가공(gas holes)

2핫티어(hot tear)

3단조 겹침(forging laps)

4피로 균열(fatigue crack)

문제 43

사용 중인 수세성 침투액의 기능이 저하될 수 있는 가장 큰 원인은?

1일부성분의 증발

2물에 의한 오염

3자연발화

4검사품과의 화학반응

문제 44

침투탐상검사에 이용되는 현상법에 대한 설명 중 옳은 것은?

1건식법은 주로 후유화성 염색침투탐상과 조합하여 사용한다.

2습식현상법은 시간이 경과해도 결함지시의 크기와 모양이 변하지 않는다.

3속건식현상법에서는 분사노즐을 시험면에서 대략 10cm 이내로 하여 분사해야 균일하게 도포할 수 있다.

4무현상법은 고감도 수세성 형광침투탐상에서 사용하며, 다른 현상법에 비해 결함검출도가 떨어진다.

문제 45

침투탐상검사에 사용되는 기기 중 가시광선의 밝기를 측정하는 것은?

1조도계

2자외선 강도계

3UV Meter

4서베이메타

문제 46

나사홈과 같은 형상이 복잡한 시험체를 검사할 때 가장 적합한 침투탐상검사법은?

1용제제거성 형광침투법

2용제제거성 염색침투법

3수세성 형광침투법

4후유화성 염색침투법

문제 47

침투탐상검사에서 휘발성이 높은 유기용제에 백색의 미세분말을 분산시킨 현상제를 적용하는 현상법은?

1건식 현상법

2습식 현상법

3특수 현상법

4속건식 현상법

문제 48

물베이스 유화제의 농도를 측정하는 기기는?

1굴절계

2점도계

3조도계

4자외선강도계

문제 49

도자기 등과 같은 다공성 재질의 시험체에 100㎛ 정도의 균열까지 검사할 수 있는 침투탐상검사법은?

1입자 여과법

2정전기 침투탐상검사법

3하전 입자법

4휘발성 침투액 이용법

문제 50

서로 다른 두 종류의 침투제에 대한 균열검출능력을 비교하기 위해 사용하는 방법은?

1접촉각을 측정하여 비교한다.

2비중계를 사용하여 비중을 측정하여 비교한다.

3점도계를 사용하여 점성을 측정하여 비교한다.

4균열이 있는 침투탐상용 대비시험편으로 시험하여 비교한다.

문제 51

1용제 세척제로 다시 한 번 세척해야 한다.

2표면에는 어떠한 잔류물도 남아 있지 않도록 완전히 세정해야 한다.

3표면 개구부에 청정제가 들어 있지 못하도록 열을 가하여 제거시킨다.

4휘발성 용제 세척제로 다시 한 번 세척해야 한다.

문제 52

형광침투탐상검사의 자외선등에서 발생되는 파장 중 인체에 가장 해로운 것은?

1300 nm

2340 nm

3360 nm

4380 nm

정답 및 해설

문제 53

시간이 경과하여도 비교적 실제 결함형태와 비슷한 침투지시모양을 얻고자 할 때 가장 적합한 현상방법은?

1무현상법

2습식 현상법

3건식 현상법

4속건식 현상법

문제 54

후유화성 침투탐상검사에서 물베이스 유화제에 혼합되는 계면활성제의 농도로 읊은 것은?

135% 이하

240% 이하

345% 이하

450% 이하

정답 및 해설

문제 55

침투탑상검사에서 일반적으로 현상제에 요구되는 성질이 아닌 것은?

1침투액의 흡출능력이 강한 미세분말이어야 한다.

2분산성이 좋아야 한다.

3건식 현상제는 투명도가 없어야 한다.

4독성이 적어야 한다.

문제 56

침투탐상검사에서 침투능력에 대한 설명으로 잘못된 것은?

1시험체의 온도가 낮을수록 침투시간이 길어진다.

2결함의 종류에 따라 침투능력이 다르다.

3전처리 시 사용된 세척액은 결함 내에 남아있어야 침투액과 혼합되어 성능이 좋아진다.

4전처리 시 오염 등이 제거되어야 침투액의 성능이 높아질 수 있다.

문제 57

정전기 현상을 이용하여 비전도성 재료의 표면에 존재하는 미세결함을 검출하는 침투탐상검사법은?

1입자여과법

2하전입자법

3후유화성 형광침투법

4휘발성 침투액 이용법

문제 58

침투탐상검사에 사용되는 전처리 방법 중 기계적 처리 방법이 아닌 것은?

1증기탈지

2스크레이핑

3샌딩

4연삭

정답 및 해설

문제 59

침투탐상검사를 수행할 때 관찰되는 지시모양 중 의사 지시모양이 아닌 것은?

1작업자의 손자국에 의한 지시모양

2오염에 의한 지시모양

3다른 시험체와 접촉에 의한 지시모양

4단면변화부에 발생하는 지시모앙

문제 60

알칼리성 세척제로 가장 잘 제거되는 오염물은?

1물

2기름

3그리이스

4녹이나 스케일

문제 61

보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)의 현상에 대한 내용이 틀린 것은?

1현상제는 침투액을 제거한 후 가능한 바로 적용한다.

2염색 침투액은 습식현상제만을 사용해야 한다.

3형광 침투액은 건식현상제만을 사용해야 한다.

4현상제의 피막 두께가 두꺼우면 지시를 가릴 수 있다.

문제 62

침투탑상시험 방법 및 침투지시모양의 분류(KS B 0816)에서 규정된 A형 대비시험편의 중앙부 인공흠의 깊이는?

110mm

21.5mm

32.0mm

42.5mm

문제 63

1염소[중량%] = {(P-B)22.74}/W

2염소[중량%] = {(B-P)22.74}/W

3염소[중량%] = {(P-B)24.74}/W

4염소[중량%] = {(B-P)24.74}/W

문제 64

1200 kPa

2225 kPa

3250 kPa

4275 kPa

문제 65

보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art6)에서 최종판독에 대한 설명이다. 틀린 것은?

1습식현상제는 현상제 피막이 건조된 직후부터 10~60분 사이에 실시한다.

2건식현상제는 현상제를 적용한 직후에 10~60분 사이에 실시한다.

3지시모양이 번짐으로 인하여 검사결과가 변하지 않는다면 60분 이상 시간이 경과하여 관찰해도 된다.

4속건식현상제는 현상시간에 관계없이 관찰하여도 무방하다.

문제 66

11분

23분

35분

410분

문제 67

침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에서 B형 대비시험편 제작에 사용되는 도금 재료는?

1니켈 및 크롬

2아연 및 니켈

3크롬 및 구리

4구리 및 니켈

정답 및 해설

문제 68

침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에서 후유화성 형광침투 건식현상제의 시험순서가 맞는 것은?

1전처리 - 침투제 적용 - 유화제 적용 - 유기용제 세척처리 - 현상제 적용 - 관찰 - 후처리

2전처리 - 침투제 적용 - 물 세척처리 - 건조 - 현상제 적용 - 관찰 - 후처리

3전처리 - 침투제 적용 - 유화제 적용 - 물 세척처리 - 건조 - 현상제 적용 - 관찰 - 후처리

4전처리 - 침투제 적용 - 유기용제 세척처리 - 건조 - 현상제 적용 - 관찰 - 후처리

문제 69

보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)에 따라 절차서를 작성할 때 최대 적용시간을 고려할 필요가 없는 것은?

1전처리 후 건조시간

2침투시간

3현상시간

4평가시간

문제 70

침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에 따르면 염색 침투액을 사용할 때 적용 할 수 있는 현상 방법은?

1특수 현상법

2건식 현상법

3무 현상법

4수용성 현상제를 사용하는 습식 현상법

정답 및 해설

문제 71

침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에서 침투지시모양과 결함의 분류에 대한 설명으로 틀린 것은?

1침투지시모양의 분류는 의사지시가 아닌지 확인하고나서 한다.

2연속 침투지시 모양은 지시모양이 거의 동일 직선상에 나란히 존재하고 그 상호 거리가 3mm 이하인 것이다.

3독립 결함은 갈라짐, 선상결함, 원형상결함의 3종류로 분류한다.

4분산결함은 정해진 면적 안에 존재하는 결함으로 종류, 개수 또는 개개의 길이의 합계 값에 따라 평가한다.

정답 및 해설

문제 72

1비교시험편에 의한 성능시험으로 입증

2고성능 침투탐상제를 사용

3침투제를 가열하여 사용

4표준온도를 벗어나면 안된다.

문제 73

침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 규정된 B형 대비시험편의 기호와 그의 도금 갈라짐 나비 (목표 값)의 연결이 틀린 것은?

1PT-B50 : 2.5㎛

2PT-B30 : 2.0㎛

3PT-B20 : 1.0㎛

4PT-B10 : 0.5㎛

문제 74

침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에 따라 침투탐상시험 시 검사체의 온도가 3~15℃ 범위에 있는 경우 침투시간은?

1온도를 고려하여 침투시간을 늘린다.

2온도를 고려하여 침투시간을 줄인다.

3침두시간은 변하지 않는다.

4표준침투시간으로 한다.

문제 75

압력용기 제작기준 규격 강제 부록(ASME Code Sev.Ⅷ)에서 침투탐상검사 후 합격에 해당되는 지시는?

11/4 inch 원형지시

21/4 inch 선형지시

31/8 inch 원형지시

41/8 inch 선형지시

문제 76

배관 용접부의 비파괴검사 방법(KS B 0888)에서 침투탐상시험에 대한 설명으로 옳은 것은?

1시험의 실시범위는 원칙적으로 지그 부착 자국의 주변에서 그 외부로 5mm 의 길이를 더한 범위로 한다.

2시험방법의 종류는 원칙적으로 용제제거성 형광침투탐상시험, 속건식 현상법으로 한다.

3현상처리는 시험면의 표면이 전혀 보이지 않도록 균일하게 도포하여야 한다.

4시험체에 침투액이 남아 제거가 필요한 경우 후처리는 물스프레이나 에어로 분무하여 처리한다.

문제 77

보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)에 의한 습식현상제 중 수성현상제의 적용 방법이 아닌 것은?

1솔질

2담금

3투척

4분무

문제 78

1FA-S

2FB-D

3FC-W

4VB-S

문제 79

침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에 따라 침투지시모양의 관찰에 대한 설명으로 틀린 것은?

1현상제 건조 후 하는 것이 바람직하다.

2형광침투액을 사용한 경우 관찰 전 어두운 곳에서 눈을 적용시킨다.

3형광침투액 사용 시 시험체 표면의 자외선강도가 800 ㎼/cm² 미만이어서는 안된다.

4형광침투액을 사용한 경우 관찰면 밝기가 20 lx 이하여야 한다.

문제 80

보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)에 따른 침투탐상검사에서 세척 후 검사 표면의 건조 방법 중 규정된 방법이 아닌 것은?

1자연 건조

2비가역 고온 가열 건조

3강제 온풍 건조

4강제 냉풍 건조
