문제 1

재생에너지의 장점에 대한 일반적인 설명으로 틀린 것은?

1대부분의 재생에너지는 공해가 적거나 거의 없다.

2재생에너지원은 지속적으로 존재하며 고갈되지 않는다.

3재생에너지원은 지역적으로 개발되는 특성을 가진다.

4대부분의 재생에너지는 매우 저렴한 비용으로 얻을 수 있다.

문제 2

태양광발전시스템을 분류하는 방법으로 일반적인 기준이 아닌 것은?

1부하의 형태

2계통연계 유무

3태양전지 종류

4축전지의 유무

문제 3

축전지의 기대수명 결정요소와 거리가 먼 것은?

1사용온도

2방전심도

3방전흿수

4축전지 용량

문제 4

태양광설비 용량이 3MWp，일일발전시간이 4.6시간인 경우 연간발전량은 몇 MWh 인가?(단, 태양광 발전소는 1년 365일 동일 발전량으로 발전하며，효율은 100%로 가정한다.)

1620

21095

33280

45037

문제 5

뇌보호형 부품이 아닌 것은?

1내뇌트랜스

2서지흡수기

3단로기

4피뢰기

문제 6

태양광발전에 영향을 주는 인자끼리 바르게 묶인 것은?

1전압 - 온도，전류 - 풍량

2전압 - 온도，전류 - 일사량

3전압 - 풍량，전류 - 일사량

4전압 - 일사량，전류 - 온도

문제 7

도선의 길이가 2배로 늘어나고 지름이 1/2로 줄어들 경우 그 도선의 저항은?

14배 증가

24배 감소

38배 증가

48배 감소

문제 8

태양전지의 효율적인 반응을 위한 에너지 밴드갭(eV)은?

10~0.5

20.5~1

31~1.5

42~3

문제 9

태양전지에서 생산된 전력 3kW가 인버터에 입력되어 인버터 출력이 2.4kW가 되면 인버터의 변환효율은 몇%인가?

160

270

380

490

문제 10

위도 36.5° 일 때 동지 시의 남중고도는?

145°

240°

335°

430°

문제 11

저항 1kΩ, 커패시터 5000μF의 R-C 직렬회로에 전압 100V의 전압을 인가하였을 때 시정수는 몇 sec 인가?

10.5

350

4500

문제 12

다음 중 수평축 풍력발전시스템은?

1프로펠러형

2다리우스형

3파워타워형

4사보니우스형

문제 13

다음에서 설명하는 목질계 바이오매스는?

1목탄

2목질칩

3목질 펠릿

4목질 브리켓

문제 14

태양광 인버터의 기능이 아닌 것은?

1자동운전 정지기능

2자동전압 조정기능

3최대전력 추종제어 기능

4교류를 직류로 변환하는 기능

문제 15

1/접합 다이오드의 순바이어스란?

1인가전압의 극성과는 관계없다.

21형 반도체에 +, 사형 반도체에 - 의 전압을 인가한다.

31형 반도체에 -, 사형 반도체에 + 의 전압을 인가한다.

4반도체의 종류에 관계없이 같은 극성의 전압을 인가한다.

문제 16

태양광발전시스템을 상용전력과 병렬운전 하고자 할 때 파워컨디셔너의 일치 조건이 아닌 것은?

1전압

2전류

3위상

4주파수

문제 17

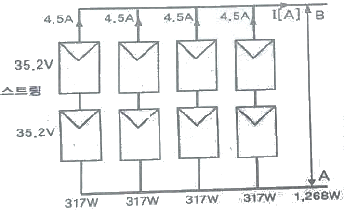

그림은 PV(photovoltaic) 어레이 구성도를 나타내고 있다. 전류 I(A)와 단자 A,B사이의 전압(V)은?

14.5 A, 35.2 V

24.5 A, 70.4 V

318 A, 70.4 V

418 A, 35.2 V

문제 18

태양광 발전에 사용되는 대기질량지수(AM)는?

20.5

41.5

문제 19

같은 발전용량을 생산하기 위해 태양광 전지의 재료의 종류 중에서 가장 큰 대지 또는 지붕면적이 필요한 재료는?

1CI4

2다결정

3단결정

4비정질 실리콘

문제 20

다음 중 접속함 내부의 구성기기가 아닌 것은?

1단자대

2주개폐기

3바이패스소자

4역류방지소자

문제 21

태양광발전시스템에서 사용하는 CV 케이블의 최고 허용온도는 몇 ℃인가?

180

290

3100

4110

문제 22

태양전지 모둘 설치 시 감전사고 방지를 위한 대책이 아닌 것은

1태양전지 모듈 표면에 차광시트를 제거한다.

2강우 또는 강설 시는 작업을 하지 않는다.

3절연처리 된 공구를 사용한다.

4절연장갑을 착용한다.

문제 23

수상태양광발전설비에 대한 설명으로 잘못된 것은?

1수상태양광발전설비 모듈과 함께 인버터를 설치한다.

2상부에 설치된 자재 및 작업자의 총량을 고려한 부력을 가져야 한다.

3홍수, 태풍, 수위변화 등에도 안정성을 유지하기 위해 계류장치를 사용한다.

4수상에 설치된 발전설비는 수중생태 등의 환경에 대한 고려가 있어야 한다.

문제 24

감리원의 공사 진도관리와 관련하여 ( )안에 들어갈 알맞은 내용은?

1㉠ 7, ㉡ 4

2㉠ 4, ㉡ 7

3㉠ 3, ㉡ 8

4㉠ 8, ㉡ 3

문제 25

피뢰시스템 중 뇌격전류를 안전하게 대지로 전송하는 것은?

1돌침

2감시시스템

3수뢰부시스템

4인하도선시스템

문제 26

태양광발전시스템의 기획 및 설계 시 조사 할 항목과 연결이 잘못된 것은?

1설치조건의 조사 - 설치장소, 재료의 반입경로

2설계조건의 검토 - 전기안전관리자 이력검토

3환경조건의 조사 - 빛, 염해, 공해

4사전조사 - 각 지자체 조례 등

문제 27

저압배전 선로의 역조류가 있는 경우에 인버터의 단독운전을 검출하는 계전 요소가 아닌 것은?

1거리 계전기

2과전압 계전기

3주파수 계전기

4부족전압 계전기

문제 28

태양광 모듈의 전기배선 및 접속함 시공방법으로 틀린 것은?

1접속 배선함 연결부위는 일체형 전용 커넥터를 사용

2역전류방지 다이오드의 용량은 모둘 단락전류의 2배 이상 일 것

3전선이 지면을 통과하는 경우에는 피복에 손상이 발생 되지 않도록 조치

41대의 인버터에 연결된 태양전지 직렬군이 2병렬 이상일 경우에는 각 직렬군의 출력 전류가 동일하도록 배열

문제 29

공사감리업무를 수행하는 감리원에 대한 설명으로 틀린 것은?

1공사업자의 의무와 책임을 면제시킬 수 있다.

2계약조건과 다른 지시나 조치 또는 결정을 하여서는 안 된다.

3공사가 끝난 후 발주자의 출석요구가 있을 경우 이에 응하여야 한다.

4공사의 품질확보 및 질적 향상을 위하여 기술지도와 지원에 노력하여야 한다.

문제 30

태양광발전시스템의 일반적인 시공 절차에 대한 순서로 옳은 것은?

1반입 자재 검수→토목공사→기기설치공사→전기배관 배선공사→점검 및 검사

2토목공사→반입 자재 검수→기기설치공사→전기배관 배선공사→점검 및 검사

3반입 자재 검수→토목공사→전기배관배선공사→기기 설치공사→점검 및 검사

4토목공사→반입 자재 검수→전기배관배선공사→기기설치공사→점검 및 검사

문제 31

접지극의 물리적인 접지저항 저감방법 중 수직공법인 것은?

1보링공법

2MESH 공법

3접지극의 치수확대

4접지극의 병렬접속

문제 32

코로나 현상으로 발생되는 영향이 아닌 것은?

1통신선 유도장해 발생 증가

2소호리액터 소호능력 증가

3송전효율 저하

4잡음 발생

문제 33

과도 과전압을 제한하고 서지전류를 우회시키는 장치의 약어는?

1DS

2SPD

3ELB

4MCCB

문제 34

변전소의 설치 목적이 아닌 것은?

1송배전선로 보호

2전력 조류의 제어

3전압의 변성과 조정

4전력의 발생과 분배

문제 35

감리원의 수행업무 방법으로 옳지 않은 것은?

1검사업무지침을 현장별로 수립한다.

2시공기술자 실명부 확인은 생략한다.

3현장에서의 검사는 체크리스트를 사용한다.

4수립된 검사업무 지침은 시공 관련자에게 배포한다.

문제 36

태양광시스템에서 방화구획 관통부를 처리하는 주된 목적은?

1다른 설비로의 화재확산 방지

2배전반 및 분전반 보호

3태양전지 어레이 보호

4인버터 보호

문제 37

설계감리를 받아야 할 전력시설물이 아닌 것은?

1용량 80만kW 이상의 발전설비

2전압 30만V 이상의 송전 및 발전설비

311층 이상이거나 연면적 30000m² 이상 건축물의 전력 시설물

4전압 10만V 이상의 수전설비, 구내배전설비, 전력 사용 설비

문제 38

감리원이 준공 후 발주자에게 인계할 주요 문서목록으로 거리가 가장 먼 것은?

1준공도면

2준공사진첩

3시설물 인수·인계서

4성능보증서 또는 인증서

문제 39

지상에 태양전지 어레이를 설치하기 위한 기초 형식 중 지지층이 얕은 경우에 사용하는 방식이 아닌 것은?

1말뚝 기초

2직접 기초

3독립 푸팅 기초

4복합 푸팅 기초

문제 40

3상 변압기 병렬운전 결선방식이 아닌 것은?

1△-△ 와 △-△

2Y-△ 와 Y-△

3△-Y 와 Y-△

4Y-△ 와 Y-Y

문제 41

태양광발전시스템에 사용되는 축전지의 일상점검 육안점검의 항목으로 틀린 것은?

1단자전압

2외함의 변형

3전해액의 변색

4전해액면 저하

문제 42

다음은 성능평가 측정 중 시험장치에 관한 설명이다. ( )에 들어갈 내용으로 옳은 것은?

1㉠ 옥내 ㉡ ±1% ㉢±1%

2㉠ 옥외 ㉡ ±1% ㉢±1%

3㉠ 옥내 ㉡ ±2% ㉢±2%

4㉠ 옥외 ㉡ ±2% ㉢±2%

문제 43

태양전지 어레이의 일상점검 항목 중 육안점검의 내용으로 틀린 것은?

1보호계전기의 설정

2표면의 오염 및 파손

3지지대의 부식 및 녹

4외부배선(접속케이블)의 손상

문제 44

태양광발전 모니터링 프로그램의 기본 기능으로 틀린 것은?

1데이터 수집기능

2데이터 저장기능

3데이터 연산기능

4데이터 분석기능

문제 45

자가용 태양광 발전설비의 정기검사 항목이 아닌 것은?

1변압기본체 검사

2부하운전시험 검사

3전력변환장치 검사

4종합연동시험 검사

문제 46

발전설비용량이 200킬로와트 초과 3천킬로와트 이하인발전사업의 허가를 신청하는 경우 사업계획서 구비 서류로 틀린 것은?

1송전관계 일람도

2부지의 확보 및 배치 계획 관련 증명서류

3전기설비 건설 및 운영 계획 관련 증명서류

4발전원가명세서(발전사업 또는 구역전기사업의허가를 신청하는 경우만 해당한다.)

문제 47

중대형 태양광발전용 인버터의 효율시험에서 교류 전원을 정격 전압 및 정격 주파수로 운전하고 운전 시작 후 최소한 몇 시간 이후에 측정하여야 하는가?

문제 48

태양광발전시스템에 대한 정기점검에서, 접속함의 출력단자 오는 접지 간의 절연상태 이상여부를 판정하는 절연저항 값의 기준치는 최소 몇 MΩ 이상인가?(단, 절연저항계(메거)의 측정전압은 직류 500V 이다.)

10.1

20.2

410

문제 49

태양광발전시스템의 신뢰성 평가 분석 항목에서 계측 트러블에 속하는 것은?

1직류지락

2계통지락

3인버터 정지

4컴퓨터의 조작오류

문제 50

소형 태양광발전용 인버터의 자동 기동·정지 시험시 품질기준 중 채터링은 몇 회 이내이어야 하는가

문제 51

태양광발전시스템의 응급조치순서 중 차단과 투입순서가 옳은 것은?

1ⓐ-ⓑ-ⓒ-ⓒ-ⓑ-ⓐ

2ⓐ-ⓒ-ⓑ-ⓑ-ⓒ-ⓐ

3ⓑ-ⓒ-ⓐ-ⓐ-ⓒ-ⓑ

4ⓒ-ⓑ-ⓐ-ⓐ-ⓑ-ⓒ

문제 52

인버터(파워컨디셔너)의 일상점검 항목이 아닌 것은?

1표시부의 이상표시

2외함의 부식 및 파손

3가대의 부식 및 오염 상태

4회부배선(접속케이블)의 손상

문제 53

변압기에 대한 일상점검의 항목으로 틀린 것은?

1냉각팬 필터부분의 막힘 여부

2과열에 의한 이상한 냄새의 발생 여부

3코로나에 의한 이상한 소리의 발생 여부

4온도계의 표시가 적정 온도범위에서 유지되는지 여부

문제 54

감전의 위험을 방지하기 위해 정전작업 시에 작성하는 정전작업요령에 포함되는 사항이 아닌 것은?

1정전확인순서에 관한 사항

2단락접지실시에 관한 사항

3단독 근무 시 필요한 사항

4시운전을 위한 일시운전에 관한 사항

문제 55

운전상태에서 점검이 가능한 점검부류는 무엇인가?

1임시점검

2일상점검

3정기점검(보통)

4정기점검(세밀)

문제 56

전기사업용 태양광발전소의 태양전지·전기설비 계통은 정기검사를 몇 년 이내에 받아야 하는가?

문제 57

점검계획의 수립에 있어서 고려해야 할 사항으로 틀린 것은?

1설비의 사용기간에 대해서는 장시간 사용한 설비의 고장확률이 높으므로 점검내용을 세분화하고 점검 주기를 단축한다.

2점검내용 및 점검주기는 설비의 사용기간, 설비의중요도, 환경조건, 고장이력, 부하상태 등의 조건을 고려하여 결정한다.

3부하상태에 대해서는 사용빈도가 높은 설비, 부하의 증가, 환경조건의 악화 등 과부하 상태로 된 설비 등은 점검주기를 단축시킬 필요는 없다.

4설비의 중요도에 대해서는 설비에는 중요설비와 비교적 중요하지 않은 설비가 있으므로 그 중요도에 따라서 점검내용 및 점검주기를 검토하여야 한다.

문제 58

충전전로를 취급하는 근로자가 착용하는 절연용 보호구가 아닌 것은?

1절연화

2절연 담요

3절연 안전모

4절연 고무장갑

문제 59

태양광발전시스템의 개방전압을 측정할 때 유의해야 할 사항으로 틀린 것은?

1태양전지 에러이의 표면은 청소하지 않아도 된다.

2각 스트링의 측정은 안정된 일사강도가 얻어질 때 실시한다.

3태양전지 셀은 비오는 날에도 미소한 전압을 발생하고 있으므로 매우 주의하여 측정해야 한다.

4측정시각은 일사강도, 온도의 변동을 극히 적게 하기 위해 맑을 때, 남쪽에 있을 때의 전후 1시간에 실시하는 것이 바람직하다.

문제 60

박막 태양광발전 모듈의 최대 출력 결정 시 품질기준으로 시험시료의 출력 균일도는 평균 출력의 몇 % 이내이어야 하는가?

1±1

2±3

3±5

4±10

문제 61

전기를 생산하여 이를 전력시장을 통하여 전기판매사업자 에게 공급하는 것을 주된 목적으로 하는 사업은?

1배전사업

2송전사업

3발전사업

4변전사업

문제 62

태양전지 어레이의 출력전압이 400V 미만인 경우 전로에 시설하는 기계기구의 철대 및 금속제 외함에는 몇 종 접지 공사를 하여야 하는가?

1제1종 접지공사

2제2종 접지공사

3제3종 접지공사

4특별 제3종 접지공사

문제 63

태양의 빛에너지를 변환시켜 전기를 생산하거나 채광(採光)에 이용하는 설비는?

1풍력 설비

2태양광 설비

3태양열 설비

4바이오에너지 설비

문제 64

온실가스에 해당되지 않는 것은?

1질소(N)

2메탄CH₄

3육불화황(SF₆)

4이산화탄소(CO₂)

문제 65

녹색기술 또는 녹색산업 관련기업은 녹색기술 또는 녹색사업의 이전, 관련 제품의 제조 등에 의한 매출액이 인증을 신청하는 날이 속하는 해의 전년도를 기준으로 총매출액의 최소얼마 이상인 기업으로 하는가?

1100분의 20

2100분의 30

3100분의 40

4100분의 50

문제 66

전기사업법에 따라 전력시장에서 전력을 직접 구매할 수 있는 대통령령으로 정하는 규모 이상의 전기사용자의 수전설비 용량은 몇 kVA 이상인가?

110000

220000

330000

450000

문제 67

신·재생에너지 정책심의회 위원으로 소속공무원을 지명할 수 없는 기관은?

1기획재정부

2보건복지부

3국토교통부

4농림축산식품부

문제 68

신·재생에너지 공급의무화제도에서 공급의무자가 아닌 것은?

1한국석유공사

2한국남부발전

3국토교통부한국수자원공사

4한국지역난방공사

문제 69

전기사업법에서 정의하는 용어 중 전기설비의 종류가 아닌 것은?

1일반용 전기설비

2자가용 전기설비

3전기사업용 전기설비

4항공기에 설치되는 전기설비

문제 70

연료전지 및 태양전지 모듈의 절연내력에 대한 설명 중 ( ⓐ ) 안에 들어갈 내용으로 옳은 것은?

1ⓐ 1.5배, ⓑ 10분

2ⓐ 1.5배, ⓑ 15분

3ⓐ 2배, ⓑ 10분

4ⓐ 2배, ⓑ 15분

문제 71

빙설이 많고 인가가 많이 연접되어 있는 장소에 시설하는 고압 가공전선로의 지지물에 적용되는 풍압하중은?

1갑종 풍압하중

2을종 풍압하중

3병종 풍압하중

4갑종 풍압하중과 을종 풍압하중을 각 설비에 따라 혼용

문제 72

전기설비 기술기준의 판단기준에서 관광숙박업에 이용되는 객실의 입구에 조명용 전등을 설치할 경우 몇 분 이내에 소등되는 타임스위치를 시설해야 하는가?

문제 73

전기설비기술기준의 판단기준에서 태양전지 발전소에 시설하는 전선의 굵기는 연동선인 경우 몇 mm² 이상 이어야하는가?

11.6

22.5

33.5

문제 74

전기설비 기술기준의 판단기준에서 지중전선로에 케이블을 사용하여 관로식으로 시설할 경우 매설깊이를 몇 m 이상으로 하여야 하는가?(단, 압력을 받을 우려가 있는 경우)(2021년 변경된 KEC 규정 적용됨)

10.3

20.6

30.8

41.0

문제 75

신에너지 및 재생에너지 개발 · 이용 · 보급 촉진법에서정의하고 있는 신 · 재생에너지에 포함되지 않는 것은?

1원자력

2연료전지

3수소에너지

4태양에너지

문제 76

전기공사기술자로 인정을 받으려는 사람을 전기공사기술 자로 인정하면 전기공사기술자의 등급 및 경력 등에 관한 증명서를 해당 전기공사기술자에게 발급하는 자는?

1시·도지사

2전기공사협회장

3산업통상자원부장관

4한국산업인력공단 이사장

문제 77

신·재생에너지 품질검사기관이 아닌 곳은?

1한국전력공사

2한국석유관리원

3한국임업진흥원

4한국가스안전공사

문제 78

전선의 접속방법으로 틀린 것은?

1접속부분의 전기저항을 증가시킬 것

2접속부분은 접속관 기타의 기구를 사용 할 것

3전선의 세기를 20% 이상 감소시키지 아니할 것

4전기 화학적 성질이 다른 도체를 접속하는 경우에는 접속 부분에 전기적 부식이 생기지 아니하도록 할 것

문제 79

저탄소 녹색성장 기본법의 목적에서 언급하고 있지 않는 것은?

1전기사업의 경쟁 촉진

2국민경제의 발전 도모

3경제와 환경의 조화로운 발전

4저탄소 녹색성장에 필요한 기반 조성

문제 80

저압 연접 인입선의 시설 규정을 준수하지 않은 것은

1옥내를 통과하지 않도록 했다.

2폭 4.5m의 도로를 횡단하였다.

3경간이 20m인 곳에서 ACSR을 사용하였다.

4인입선에서 분기하는 점으로부터 100m를 넘지 않았다.
