문제 1

다음중 금속의 구멍작업 시 칩의 배출이 용이하고 가공 정밀도가 가장 높은 드릴 날은?

1평 드릴

2센터 드릴

3직선홈 드릴

4트위스트 드릴

문제 2

밀링 절삭 방법 중 상향절삭과 하향절삭에 대한 설명이 틀린 것은?

1하향절삭은 상향절삭에 비하여 공구수명이 길다.

2상향절삭은 가공면의 표면거칠기가 하향절삭보다 나쁘다.

3상향절삭은 절삭력이 상향으로 작용하여 가공물의 고정이 유리하다.

4커터의 회전방향과 가공물의 이송이 같은 방향의 가공방법을 하향절삭이라 한다.

문제 3

테일러의 원리에 맞게 제작되지 않아도 되는 게이지는?

1링 게이지

2스냅 게이지

3테이퍼 게이지

4플러그 게이지

문제 4

기어절삭가공 방법에서 창성법에 해당하는 것은?

1호브에 의한 기어가공

2형판에 의한 기어가공

3브로칭에 의한 기어가공

4총형 바이트에 의한 기어가공

문제 5

밀링가공에서 일반적인 절삭속도 선정에 관한 내용으로 틀린 것은?

1거친 절삭에서는 절삭속도를 빠르게 한다.

2다듬질 절삭에서는 이송속도를 느리게 한다.

3커터의 날이 빠르게 마모되면, 절삭 속도를 낮춘다.

4적정 절삭속도보다 약간 낮게 설정하는 것이 커터의 수명연장에 좋다.

문제 6

측정자의 직선 또는 원호운동을 기계적으로 확대하여 그 움직임을 지침의 회전변위로 변환시켜 눈금으로 읽을 수 있는 측정기는?

1수준기

2스냅 게이지

3게이지 블록

4다이얼 게이지

문제 7

다음 중 각도를 측정할 수 있는 측정기는?

1사인 바

2마이크로미터

3하이트 게이지

4버니어캘리퍼스

문제 8

머시닝센터에서 드릴링 사이클에 사용되는 G-코드로만 짝지어진 것은?

1G24, G43

2G44, G65

3G54, G92

4G73, G83

문제 9

연삭기의 이송방법이 아닌 것은?

1테이블 왕복식

2플랜지 컷 방식

3연삭 숫돌대 방식

4마그네틱 척 이동 방식

문제 10

터릿선반에 대한 설명으로 옳은 것은?

1다수의 공구를 조합하여 동시에 순차적으로 작업이 가능한 선반이다.

2지름이 큰 공작물을 정면가공하기 위하여 스윙을 크게 만든 선반이다.

3작업대 위에 설치하고 시계부속 등 작고 정밀한 가공물을 가공하기 휘한 선반이다.

4가공하고자 하는 공작물과 같은 실물이나 모형을 따라 공구대가 자동으로 모형과 같은 윤곽을 깎아내는 선반이다.

문제 11

드릴의 속도가 V(m/min), 지름이 d(mm)일때, 드릴의 회전수 n(rpm)을 구하는 식은?

문제 12

밀링 머신에서 사용하는 바이스 중 회전과 상하로 경사시킬 수 있는 기능이 있는 것은?

1만능 바이스

2수평 바이스

3유압 바이스

4회전 바이스

문제 13

W, Cr, V, Co 들의 원소를 함유하는 합금강으로 600℃까지 고온 경도를 유지하는 공구재료는?

1고속도강

2초경합금

3탄소공구강

4합금공구강

문제 14

연삭 작업에 관련된 안전사항 중 틀린 것은?

1연삭숫돌을 정확하게 고정한다.

2연삭숫돌 측면에 연삭을 하지 않는다.

3연삭가공 시 원주 정면에 서 있지 않는다.

4연삭숫돌 덮개 설치보다는 작업자의 보안경 착용을 권장 한다.

문제 15

절삭제의 사용 목적과 거리가 먼 것은?

1공구 수명 연장

2절삭 저항의 증가

3공구의 온도상승 방지

4가공물의 정밀도 저하방지

문제 16

래핑에 대한 설명으로 틀린 것은?

1습식래핑은 주로 거친 래핑에 사용한다.

2습식래핑은 연마입자를 혼합한 랩액을 공작물에 주입하면서 가공한다.

3건식래핑의 사용 용도는 초경질 합금, 보석 및 유리 등 특수재료에 널리 쓰인다.

4건식래핑은 랩 제를 랩에 고르게 누른 다음 이를 충분히 닦아내고 주로 건조상태에서 래핑을 한다.

문제 17

탭으로 암나사 가공작업 시 탭의 파손원인으로 적절하지 않은 것은?

1탭이 경사지게 들어간 경우

2탭 재질의 경도가 높은 경우

3탭의 가공 속도가 빠른 경우

4탭이 구멍바닥에 부딪쳤을 경우

문제 18

절삭공구 수명을 판정하는 방법으로 틀린 것은?

1공구 인선의 마모가 일정량에 달했을 경우

2완성가공된 치수의 변화가 일정량에 달했을 경우

3절삭저항의 주 분력이 절삭을 시작했을 때와 비교하여 동일할 경우

4완성 가공면 또는 절삭가공 한 직후에 가공 표면에 광택이 있는 색조 또는 반점이 생길 경우

문제 19

선반에서 긴 가공물을 절삭할 경우 사용하는 방진구 중 이동식 방진구는 어느 부분에 설치하는가?

1베드

2새들

3심압대

4주축대

문제 20

다음 연삭숫돌 기호에 대한 설명이 틀린 것은?

1WA : 연삭숫돌입자의 종류

260 : 입도

3m : 결합도

4V : 결합제

문제 21

반도체 재료에 사용되는 주요 성분 원소는?

1Co, Ni

2Ge, Si

3W, Pb

4Fe, Cu

문제 22

성형수축이 적고, 성형 가공성이 양호한 열가소성 수지는?

1페놀 수지

2멜라민 수지

3에폭시 수지

4폴리스티렌 수지

문제 23

Kelmet의 주요 합금 조성으로 옳은 것은?

1Cu-Pb계 합금

2Zn-Pb계 합금

3Cr-Pb계 합금

4Mo-Pb계 합금

문제 24

주조 시 주형에 냉금을 삽입하여 주물 표면을 급냉시킴으로써 백선화하고, 경도를 증가시킨 내마모성 주철은?

1구상흑연주철

2가단(malleable)주철

3칠드(chilled)주철

4미해나이트(meehanite)주철

문제 25

불변강의 종류가 아닌 것은?

1인바

2엘린바

3코엘린바

4스프링강

문제 26

95%Cu-5%Zn 합금으로 연하고 코이닝(coining)하기 쉬우므로동전, 메달 등에 사용되는 황동의 종류는?

1Naval brass

2Cartridge brass

3Muntz metal

4Gilding metal

문제 27

다음 중 블랭킹 및 피어싱 펀치로 사용되는 금형재료가 아닌 것은?

1STD11

2STS3

3STC3

4SM15C

문제 28

쾌삭강에서 피삭성을 좋게 만들기 위해 첨가하는 원소로 가장 적합한 것은?

1Mn

2S1

문제 29

뜨임 취성(Temper brittleness)을 방지하는데 가장 효과적인 원소는?

1Mo

2Ni

3Cr

4Zr

문제 30

Fr-C 평형상태도에서 나타나지 않는 반응은?

1공정반응

2편정반응

3포정반응

4공석반응

문제 31

4kNㆍm의 비틀림 모멘트를 받는 전동축의 지름은 약 몇 mm인가? (단, 축에 작용하는 전단응력은 60MPa이다.)

170

280

390

4100

문제 32

안지름 300mm, 내압 100 N/cm²이 작용하고 있는 실린더 커버를 12개의 볼트로 체결하려고 한다. 볼트 1개에 작용하는 하중W은 약 몇 N인가?

13257

25890

38976

411245

문제 33

그림과 같은 스프링장치에서 각 스프링 상수 k₁=40N/cm, k₂=50N/cm, k₃=60N/cm이다, 하중 방향의 처짐이 150mm 일 때 작용하는 하중 P는 약 몇 N 인가?

12250

2964

3389

4243

문제 34

회전속도가 8m/s로 전동되는 평벨트 전동장치에서 가죽 벨트의 폭(b)×두께(t)=116mm×8mm인 경우, 최대전달동력은 약 몇kW인가? (단, 벨트의 허용인장응력은 2.35MPa, 장력비(e^μ^θ)는 2.5이며, 원심력은 무시하고 벨트의 이음효율은 100%이다.)

17.45

210.47

312.08

414.46

문제 35

작용하중의 방향에 따른 베어링 분류 중에서 축선에 직각으로 작용하는 하중과 축선 방향으로 작용하는 하중이 동시에 작용하는데 사용하는 베어링은?

1레이디얼 베어링(radial bearing)

2스러스트 베어링(thrust bearing)

3테이퍼 베어링(taper bearing)

4칼라 베어링(collar bearing)

문제 36

양쪽 기울기를 가진 코터에서 저절로 빠지지 않기 위한 자립조건으로 옳은 것은? (단, ∝는 코터 중심에 대한 기울기 각도이고, ρ는 코터와 로드엔드와의 접촉부 마찰계수에 대응하는 마찰각이다.)

1∝≦ρ

2∝≧ρ

3∝≦2ρ

4∝≧2ρ

문제 37

응력-변형률 선도에서 재료가 저항할 수 있는 최대의 응력을 무엇이라 하는가? (단, 공칭응력을 기준으로 한다.)

1비례한도(proportional limit)

2탄성한도(elastic limit)

3항복점(yield point)

4극한강도(ultimate strength)

문제 38

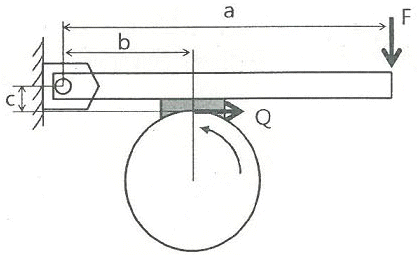

그림과 같은 블록 브레이크에서 막대 끝에 작용하는 조작력 F와 브레이크의 제동력 Q와의 관계식은? (단, 드럼은 반시계방향 회전을 하고 마찰계수는 μ이다.)

문제 39

다음 중 기어에서 이의 크기를 나타내는 방법이 아닌 것은?

1피치원지름

2원주피치

3모듈

4지름피치

문제 40

용접 가공에 대한 일반적인 특징 설명으로 틀린 것은?

1공정수를 줄일 수 있어서 제작비가 저렴하다.

2기밀 및 수밀성이 양호하다.

3열 영향에 의한 재료의 변질이 거의 없다.

4잔류응력이 발생하기 쉽다.

문제 41

XY 평면상에 하나의 곡선을 표현하는 방법에는 일반적으로 3가지가 있는데 이에 속하지 않는 것은?

1단어번지 형태

2매개변수 형태

3양함수 형태

4음함수 형태

문제 42

반경이 R=√5cm인 볼 엔드밀로 평면을 가공하려고 한다. 경로 간 간격이 2cm일 때 커습(cusp) 높이는 몇 cm인가?

1√5-1

2√5-2

문제 43

CAD/CAM 시스템에서 와이어프레임(wireframe), 서피스(surface), 솔리드(solid)모델과 같은 3차원 형상 모델에 대한 설명으로 틀린 것은?

13차원 형상 모델 중 어는 것으로도 해석용 유한요소생성 및 NC 공구경로 계산이 가능하다.

2와이어프레임 모델은 점과 선으로 정의되기 때문에 체적을 구할 수 없다.

3서피스 모델은 곡면을 기본으로 하여 3차원의 NC 가공용의 면 구축이 용이하다.

4솔리드 모델은 상대적으로 파일의 크기가 크며, 속이 차있는 물체로서의 개념이 도입된다.

문제 44

2차원에서의 변환 행렬 T_H(3×3)에 대한 설명 중 틀린 것은?

1m, n은 이동(translation)에 관계된다.

2p, q는 대칭변화(reflection)에 관계된다.

3a, b, c, d는 회전(rotation), 스케일링(scaling) 등에 관계된다.

4s는 전체적인 스케일링(overall scaling)에 영향을 미친다.

문제 45

2차원 단면현상을 임의의 경로를 따라 이동하면서 3차원 솔리드를 생성하는 솔리드 모델링 기법은?

1블렌딩(blending)

2트리밍(trimming)

3클리핑(clipping)

4스위핑(sweeping)

문제 46

CSG(Constructive solid Geometry)방식에서 사용하는 기본 3차원 모델(privitives)이 아닌 것은?

1구(sphere)

2원뿔(cone)

3원통(cylinder)

4쿤스 곡면(Coon's surface)

문제 47

평면상에서 기준 직교축의 원점에서부터 점 P까지의 직선거리(r)와 기준 직교축과 그 직선이 이루는 각도(θ)로 표시되는 2차원 좌표계는?

1구 좌표계

2극 좌표계

3원주 좌표계

4직교 좌표계

문제 48

CAM에서 일반적으로 지원하는 곡면 가공방식이 아닌 것은?

1나선형 가공

2프레스 가공

3Island/Area 가공

4등매개변수(iso-parametric)가공

문제 49

조립체(assembly) 모델링과 관련이 없는 기능은?

1부품간의 만남 조건(meting condition)부여 기능

2조립 전개도(exploded view) 생성 기능

3부품간의 구속 조건 생성 기능

4리프팅(lifting) 기능

문제 50

다음 중 RP(rapid prototyping)의 종류가 아닌 것은?

13차원 프린팅(3D printing)

2지표경화(solid ground curing, SGC)

3용착적층 모델링(fused-deposition modeling, FDM)

4레이져 인젝션몰딩(laser injection molding, LIM)

문제 51

10개의 CAD 시스템 사이에서 직접변환기를 사용하여 데이터를 교환하려면 요구되는 변환기의 수는?

210

390

4100

문제 52

RP(raprd prototuping) 소프트웨어 중 부품준비 소프트웨어(part preparation software)의 기능이 아닌 것은?

1CAD 모델 검증

2지지구조물의 생성

3전체 제작공정 결정

4모델의 위치와 방향 결정

문제 53

특징현상 모델링을 수행하는 경우, 대부분의 솔리드 모델링 시스템에서 제공하는 전형적인 특징현상이 아닌 것은?

1구멍(hole)

2필릿(fillet)

3리프팅(lifting)

4모따기(chamfer)

문제 54

컴퓨터에서 작업을 수행하기 위한 자료나 입축력장치로부터 입출력되기 위한 자료를 임시로 저장하는 곳은?

1버퍼(Buffer)

2블록(Block)

3채널(Channel)

4콘솔(Console)

문제 55

NC가공에서 3축 가공에 비해 5축 가공만의 장점으로 보기 어려운 것은?

1곡면의 등고선을 따른 밀링 작업이 가능하다.

23축으로는 접근이 불가능한 곡면도 가공할 수 있다.

3평 엔드밀 사용 시 공구의 자세를 잘 조정함으로써 cusp 양을 최소화할 수 있다.

4공구 원통면을 이용한 윤곽가공이 가능하여 단 한번의 공구경로로 cusp 없이 가공이 완료될 수도 있다.

문제 56

다음 Bezier 곡선의 성질에 대한 설명으로 가장 적절하지 않은 것은?

1곡선의 차수는 (조정점의 개수-1)이다.

2곡선은 볼록포(convex hull) 안에 위치한다.

3한 개의 조정점을 움직이면 곡선 일부의 모양만이 변한다.

4다각형의 꼭지점 순서가 거꾸로 되어도 같은 곡선이 생성되어야 한다.

문제 57

퍼거슨(Ferguson)곡선 및 곡면에 관한 설명으로 틀린 것은?

1곡선이나 곡면의 일부를 간단히 표현할 수 있다.

2평면상의 곡선뿐만 아니라 3차원 공간에 있는 형상도 간단히 표현할 수 있다.

3자동차 외관과 같이 곡률변화율이 중요한 경우 곡면의 품질을 향상시킨다.

4곡선이나 곡면의 좌표 변환이 필요할 경우 주어진 벡터만을 좌표 변환하여 결과를 얻을 수 있다.

문제 58

CAD 시스템에서 사용되는 곡면 모델링에 대한 설명으로 틀린 것은?

1스윕(Sweep) 곡면 : 안내 곡선을 따라 이동 곡선이 이동하면서 생성되는 곡면

2그리드(Grid) 곡면 : 측정기 등에서 얻은 점을 근사적으로 연결하는 곡면

3블랜딩(Blending) 곡면 : 두 곡면이 만나는 부분을 부드럽게 만들 때 생성하는 곡면

4회전(Revolve) 곡면 : 하나의 곡선을 축을 따라 평행이동시켜 모델링한 곡면

문제 59

NC 공구경로 생성 시 계산된 공구경로를 따라 공구가 움질일 때 곡면의 곡률 반경이 공구의 반경보다 작은 오목한 부분에서 과절삭(overcut)이 발생하는 현상은?

1Contacting

2Clamping

3Collision

4Gouging

문제 60

다음 중 곡면을 표현할 수 있는 방법이 아닌 것은?

1Coons 곡면

2Bezier 곡면

3Repular 곡면

4B-Spline 곡면

문제 61

나사 표기가 "G 1/2"이라 되어 있을 때, 이는 무슨 나사인가?

1관용 평행나사

229° 사다리꼴나사

3관용 테이퍼나사

430° 사다리꼴나사

문제 62

구멍과 축의 억지 끼워 맞춤에서 최대 죔새의 설명으로 옳은 것은?

1구멍의 최대허용치수 - 축의 최대허용치수

2구멍의 최소허용치수 - 축의 최소허용치수

3축의 최소허용치수 - 구멍의 최대허용치수

4축의 최대허용치수 - 구멍의 최소허용치수

문제 63

V-벨트 풀리의 도시에 관한 설명으로 옳지 않은 것은?

1V-벨트 풀리 홈 부분의 치수는 형별과 호칭 지름에 따라 결정된다.

2V-벨트 풀리는 축 직각 방향의 투상을 정면도(주투상도)로 할 수 있다.

3암(Arm)은 길이 방향으로 절단하여 도시한다.

4V-벨트 풀리에 적용하는 일반용 V 고무벨트는 단면치수에 따라 6가지 종류가 있다.

문제 64

강재의 종류와 그 기호가 잘못 짝지어진 것은?

1SCr420 : 크로뮴 강

2SCM 420 : 니켈 크로뮴 강

3SMn 420 : 망가니즈 강

4SMnC 420 : 망가니즈 크로뮴 강

문제 65

그림과 같은 입체도를 제3각법으로 올바르게 나타낸 투상도는?

문제 66

그림과 같은 원뿔을 전개하엿을 때 전개도의 중심각이 120°가 되려면 L의 치수는 얼마인가? (단, 원뿔 밑면의 지름은 100mm 이다.)

1150mm

2200mm

3120mm

4180mm

문제 67

그림과 같은 등각투상도에서 화살표 방향에서 본 면을 정면이라 할 때 제 3각법으로 3면도가 올바르게 그려진 것은?

문제 68

가공 모양의 기호에 대한 설명으로 잘못된 것은?

1= : 가공에 의한 컷의 줄무늬 방향이 기호를 기입한 그림의 투영한 면에 평행

2X : 가공에 의한 컷의 줄무늬 방향이 기호를 기입한 그림의 투영면에 비스듬하게 2방향으로 교차

3M : 가공에 의한 컷의 줄무늬가 여러 방향

4R : 가공에 의한 컷의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 동심원 모양

문제 69

기계제도에서 사용하는 선의 종류에 대한 용도 설명 중 잘못된 것은?

1굵은 실선 : 대상물의 보이는 부분의 모양 표시

2가는 1점 쇄선 : 도형의 중심 표시

3가는 2점 쇄선 : 대상물의 일부를 파단한 경계 표시

4가는 파선 : 대상물의 보이지 않는 부분의 모양 표시

문제 70

투상도를 그릴 때 선이 서로 겹칠 경우 나타내야 할 우선 순위로 옳은 것은?

1중심선 ＞숨은선＞외형선

2숨은선＞절단선＞중심선

3외형선＞중심선＞절단선

4외형선＞중심선＞숨은선

문제 71

CNC방전가공에서 방전 갭을 구하는 공식은?

문제 72

머시닝센터에서 250rpm으로 회전하는 스핀들에 피치 2mm나사를 가공할 때 주축 이송속도를 몇 mm/min로 하는 것이 좋은가?

1400

2450

3500

4550

문제 73

머시닝 센터의 보조기능 중 공구를 교환하는 지령은?

1M05

2M06

3M19

4M30

문제 74

CNC 공작기계의 특징에 대한 설명으로 옳지 않은 것은?

1생산능률 증대

2균일한 품질 관리가 용이

3작업 시간 단축, 생산성 향상

4특수 공구가 많이 사용되어 관리비 상승

문제 75

CNC 공작기계에서 지령절의 구성에 대한 설명이 옳지 않은 것은?

1S : 주축기능

2F : 이송기능

3N : 준비기능

4M : 보조기능

문제 76

CNC선반에서 2.5초 동안 프로그램의 진행을 정지시키는 방법으로 옳은 것은?

1G04 X2.5 ;

2G04 P0.025 ;

3G04 P2.5 ;

4G04 P0.25 ;

문제 77

CNC선반에서 나사절삭 가공 기능만으로 짝지어진 것은?

1G32, G72, G75

2G32, G76, G92

3G75, G76, G90

4G75, G76, G92

문제 78

다음가 같은 ISO 선삭용 인서트의 형번 표기법(ISO)에서 노즈(nose) “R"의 크기는 얼마인가?

11R

22R

30.4R

40.8R

문제 79

기계의 테이블에 직접 검출기를 설치, 위치를 검출하여 피드백 시키는 서보기구 방식은?

1폐쇄회로 방식

2개방회로 방식

3반개방회로 방식

4반폐쇄회로 방식

문제 80

머시닝센터 작업 시 주의사항이 아닌 것은?

1공작물 고정 시 손을 조심해야 한다.

2ATC를 작동시켜 공구 교환을 점검한다.

3작업 시 불편하여도 문을 닫고 작업한다.

4작업 중에 작업 상태를 확인하기 위해 칩을 제거한다.

문제 1

다음중 금속의 구멍작업 시 칩의 배출이 용이하고 가공 정밀도가 가장 높은 드릴 날은?

1평 드릴

2센터 드릴

3직선홈 드릴

4트위스트 드릴

문제 2

밀링 절삭 방법 중 상향절삭과 하향절삭에 대한 설명이 틀린 것은?

1하향절삭은 상향절삭에 비하여 공구수명이 길다.

2상향절삭은 가공면의 표면거칠기가 하향절삭보다 나쁘다.

3상향절삭은 절삭력이 상향으로 작용하여 가공물의 고정이 유리하다.

4커터의 회전방향과 가공물의 이송이 같은 방향의 가공방법을 하향절삭이라 한다.

문제 3

테일러의 원리에 맞게 제작되지 않아도 되는 게이지는?

1링 게이지

2스냅 게이지

3테이퍼 게이지

4플러그 게이지

문제 4

기어절삭가공 방법에서 창성법에 해당하는 것은?

1호브에 의한 기어가공

2형판에 의한 기어가공

3브로칭에 의한 기어가공

4총형 바이트에 의한 기어가공

문제 5

밀링가공에서 일반적인 절삭속도 선정에 관한 내용으로 틀린 것은?

1거친 절삭에서는 절삭속도를 빠르게 한다.

2다듬질 절삭에서는 이송속도를 느리게 한다.

3커터의 날이 빠르게 마모되면, 절삭 속도를 낮춘다.

4적정 절삭속도보다 약간 낮게 설정하는 것이 커터의 수명연장에 좋다.

문제 6

측정자의 직선 또는 원호운동을 기계적으로 확대하여 그 움직임을 지침의 회전변위로 변환시켜 눈금으로 읽을 수 있는 측정기는?

1수준기

2스냅 게이지

3게이지 블록

4다이얼 게이지

문제 7

다음 중 각도를 측정할 수 있는 측정기는?

1사인 바

2마이크로미터

3하이트 게이지

4버니어캘리퍼스

문제 8

머시닝센터에서 드릴링 사이클에 사용되는 G-코드로만 짝지어진 것은?

1G24, G43

2G44, G65

3G54, G92

4G73, G83

문제 9

연삭기의 이송방법이 아닌 것은?

1테이블 왕복식

2플랜지 컷 방식

3연삭 숫돌대 방식

4마그네틱 척 이동 방식

문제 10

터릿선반에 대한 설명으로 옳은 것은?

1다수의 공구를 조합하여 동시에 순차적으로 작업이 가능한 선반이다.

2지름이 큰 공작물을 정면가공하기 위하여 스윙을 크게 만든 선반이다.

3작업대 위에 설치하고 시계부속 등 작고 정밀한 가공물을 가공하기 휘한 선반이다.

4가공하고자 하는 공작물과 같은 실물이나 모형을 따라 공구대가 자동으로 모형과 같은 윤곽을 깎아내는 선반이다.

문제 11

드릴의 속도가 V(m/min), 지름이 d(mm)일때, 드릴의 회전수 n(rpm)을 구하는 식은?

문제 12

밀링 머신에서 사용하는 바이스 중 회전과 상하로 경사시킬 수 있는 기능이 있는 것은?

1만능 바이스

2수평 바이스

3유압 바이스

4회전 바이스

문제 13

W, Cr, V, Co 들의 원소를 함유하는 합금강으로 600℃까지 고온 경도를 유지하는 공구재료는?

1고속도강

2초경합금

3탄소공구강

4합금공구강

문제 14

연삭 작업에 관련된 안전사항 중 틀린 것은?

1연삭숫돌을 정확하게 고정한다.

2연삭숫돌 측면에 연삭을 하지 않는다.

3연삭가공 시 원주 정면에 서 있지 않는다.

4연삭숫돌 덮개 설치보다는 작업자의 보안경 착용을 권장 한다.

문제 15

절삭제의 사용 목적과 거리가 먼 것은?

1공구 수명 연장

2절삭 저항의 증가

3공구의 온도상승 방지

4가공물의 정밀도 저하방지

문제 16

래핑에 대한 설명으로 틀린 것은?

1습식래핑은 주로 거친 래핑에 사용한다.

2습식래핑은 연마입자를 혼합한 랩액을 공작물에 주입하면서 가공한다.

3건식래핑의 사용 용도는 초경질 합금, 보석 및 유리 등 특수재료에 널리 쓰인다.

4건식래핑은 랩 제를 랩에 고르게 누른 다음 이를 충분히 닦아내고 주로 건조상태에서 래핑을 한다.

문제 17

탭으로 암나사 가공작업 시 탭의 파손원인으로 적절하지 않은 것은?

1탭이 경사지게 들어간 경우

2탭 재질의 경도가 높은 경우

3탭의 가공 속도가 빠른 경우

4탭이 구멍바닥에 부딪쳤을 경우

문제 18

절삭공구 수명을 판정하는 방법으로 틀린 것은?

1공구 인선의 마모가 일정량에 달했을 경우

2완성가공된 치수의 변화가 일정량에 달했을 경우

3절삭저항의 주 분력이 절삭을 시작했을 때와 비교하여 동일할 경우

4완성 가공면 또는 절삭가공 한 직후에 가공 표면에 광택이 있는 색조 또는 반점이 생길 경우

문제 19

선반에서 긴 가공물을 절삭할 경우 사용하는 방진구 중 이동식 방진구는 어느 부분에 설치하는가?

1베드

2새들

3심압대

4주축대

문제 20

다음 연삭숫돌 기호에 대한 설명이 틀린 것은?

1WA : 연삭숫돌입자의 종류

260 : 입도

3m : 결합도

4V : 결합제

문제 21

반도체 재료에 사용되는 주요 성분 원소는?

1Co, Ni

2Ge, Si

3W, Pb

4Fe, Cu

문제 22

성형수축이 적고, 성형 가공성이 양호한 열가소성 수지는?

1페놀 수지

2멜라민 수지

3에폭시 수지

4폴리스티렌 수지

문제 23

Kelmet의 주요 합금 조성으로 옳은 것은?

1Cu-Pb계 합금

2Zn-Pb계 합금

3Cr-Pb계 합금

4Mo-Pb계 합금

문제 24

주조 시 주형에 냉금을 삽입하여 주물 표면을 급냉시킴으로써 백선화하고, 경도를 증가시킨 내마모성 주철은?

1구상흑연주철

2가단(malleable)주철

3칠드(chilled)주철

4미해나이트(meehanite)주철

문제 25

불변강의 종류가 아닌 것은?

1인바

2엘린바

3코엘린바

4스프링강

문제 26

95%Cu-5%Zn 합금으로 연하고 코이닝(coining)하기 쉬우므로동전, 메달 등에 사용되는 황동의 종류는?

1Naval brass

2Cartridge brass

3Muntz metal

4Gilding metal

문제 27

다음 중 블랭킹 및 피어싱 펀치로 사용되는 금형재료가 아닌 것은?

1STD11

2STS3

3STC3

4SM15C

문제 28

쾌삭강에서 피삭성을 좋게 만들기 위해 첨가하는 원소로 가장 적합한 것은?

1Mn

2S1

문제 29

뜨임 취성(Temper brittleness)을 방지하는데 가장 효과적인 원소는?

1Mo

2Ni

3Cr

4Zr

문제 30

Fr-C 평형상태도에서 나타나지 않는 반응은?

1공정반응

2편정반응

3포정반응

4공석반응

문제 31

4kNㆍm의 비틀림 모멘트를 받는 전동축의 지름은 약 몇 mm인가? (단, 축에 작용하는 전단응력은 60MPa이다.)

170

280

390

4100

문제 32

안지름 300mm, 내압 100 N/cm²이 작용하고 있는 실린더 커버를 12개의 볼트로 체결하려고 한다. 볼트 1개에 작용하는 하중W은 약 몇 N인가?

13257

25890

38976

411245

문제 33

그림과 같은 스프링장치에서 각 스프링 상수 k₁=40N/cm, k₂=50N/cm, k₃=60N/cm이다, 하중 방향의 처짐이 150mm 일 때 작용하는 하중 P는 약 몇 N 인가?

12250

2964

3389

4243

문제 34

17.45

210.47

312.08

414.46

문제 35

작용하중의 방향에 따른 베어링 분류 중에서 축선에 직각으로 작용하는 하중과 축선 방향으로 작용하는 하중이 동시에 작용하는데 사용하는 베어링은?

1레이디얼 베어링(radial bearing)

2스러스트 베어링(thrust bearing)

3테이퍼 베어링(taper bearing)

4칼라 베어링(collar bearing)

문제 36

1∝≦ρ

2∝≧ρ

3∝≦2ρ

4∝≧2ρ

문제 37

응력-변형률 선도에서 재료가 저항할 수 있는 최대의 응력을 무엇이라 하는가? (단, 공칭응력을 기준으로 한다.)

1비례한도(proportional limit)

2탄성한도(elastic limit)

3항복점(yield point)

4극한강도(ultimate strength)

문제 38

문제 39

다음 중 기어에서 이의 크기를 나타내는 방법이 아닌 것은?

1피치원지름

2원주피치

3모듈

4지름피치

문제 40

용접 가공에 대한 일반적인 특징 설명으로 틀린 것은?

1공정수를 줄일 수 있어서 제작비가 저렴하다.

2기밀 및 수밀성이 양호하다.

3열 영향에 의한 재료의 변질이 거의 없다.

4잔류응력이 발생하기 쉽다.

문제 41

XY 평면상에 하나의 곡선을 표현하는 방법에는 일반적으로 3가지가 있는데 이에 속하지 않는 것은?

1단어번지 형태

2매개변수 형태

3양함수 형태

4음함수 형태

문제 42

반경이 R=√5cm인 볼 엔드밀로 평면을 가공하려고 한다. 경로 간 간격이 2cm일 때 커습(cusp) 높이는 몇 cm인가?

1√5-1

2√5-2

문제 43

CAD/CAM 시스템에서 와이어프레임(wireframe), 서피스(surface), 솔리드(solid)모델과 같은 3차원 형상 모델에 대한 설명으로 틀린 것은?

13차원 형상 모델 중 어는 것으로도 해석용 유한요소생성 및 NC 공구경로 계산이 가능하다.

2와이어프레임 모델은 점과 선으로 정의되기 때문에 체적을 구할 수 없다.

3서피스 모델은 곡면을 기본으로 하여 3차원의 NC 가공용의 면 구축이 용이하다.

4솔리드 모델은 상대적으로 파일의 크기가 크며, 속이 차있는 물체로서의 개념이 도입된다.

문제 44

2차원에서의 변환 행렬 T_H(3×3)에 대한 설명 중 틀린 것은?

1m, n은 이동(translation)에 관계된다.

2p, q는 대칭변화(reflection)에 관계된다.

3a, b, c, d는 회전(rotation), 스케일링(scaling) 등에 관계된다.

4s는 전체적인 스케일링(overall scaling)에 영향을 미친다.

문제 45

2차원 단면현상을 임의의 경로를 따라 이동하면서 3차원 솔리드를 생성하는 솔리드 모델링 기법은?

1블렌딩(blending)

2트리밍(trimming)

3클리핑(clipping)

4스위핑(sweeping)

문제 46

CSG(Constructive solid Geometry)방식에서 사용하는 기본 3차원 모델(privitives)이 아닌 것은?

1구(sphere)

2원뿔(cone)

3원통(cylinder)

4쿤스 곡면(Coon's surface)

문제 47

평면상에서 기준 직교축의 원점에서부터 점 P까지의 직선거리(r)와 기준 직교축과 그 직선이 이루는 각도(θ)로 표시되는 2차원 좌표계는?

1구 좌표계

2극 좌표계

3원주 좌표계

4직교 좌표계

문제 48

CAM에서 일반적으로 지원하는 곡면 가공방식이 아닌 것은?

1나선형 가공

2프레스 가공

3Island/Area 가공

4등매개변수(iso-parametric)가공

문제 49

조립체(assembly) 모델링과 관련이 없는 기능은?

1부품간의 만남 조건(meting condition)부여 기능

2조립 전개도(exploded view) 생성 기능

3부품간의 구속 조건 생성 기능

4리프팅(lifting) 기능

문제 50

다음 중 RP(rapid prototyping)의 종류가 아닌 것은?

13차원 프린팅(3D printing)

2지표경화(solid ground curing, SGC)

3용착적층 모델링(fused-deposition modeling, FDM)

4레이져 인젝션몰딩(laser injection molding, LIM)

문제 51

10개의 CAD 시스템 사이에서 직접변환기를 사용하여 데이터를 교환하려면 요구되는 변환기의 수는?

210

390

4100

문제 52

RP(raprd prototuping) 소프트웨어 중 부품준비 소프트웨어(part preparation software)의 기능이 아닌 것은?

1CAD 모델 검증

2지지구조물의 생성

3전체 제작공정 결정

4모델의 위치와 방향 결정

문제 53

특징현상 모델링을 수행하는 경우, 대부분의 솔리드 모델링 시스템에서 제공하는 전형적인 특징현상이 아닌 것은?

1구멍(hole)

2필릿(fillet)

3리프팅(lifting)

4모따기(chamfer)

문제 54

컴퓨터에서 작업을 수행하기 위한 자료나 입축력장치로부터 입출력되기 위한 자료를 임시로 저장하는 곳은?

1버퍼(Buffer)

2블록(Block)

3채널(Channel)

4콘솔(Console)

문제 55

NC가공에서 3축 가공에 비해 5축 가공만의 장점으로 보기 어려운 것은?

1곡면의 등고선을 따른 밀링 작업이 가능하다.

23축으로는 접근이 불가능한 곡면도 가공할 수 있다.

3평 엔드밀 사용 시 공구의 자세를 잘 조정함으로써 cusp 양을 최소화할 수 있다.

4공구 원통면을 이용한 윤곽가공이 가능하여 단 한번의 공구경로로 cusp 없이 가공이 완료될 수도 있다.

문제 56

다음 Bezier 곡선의 성질에 대한 설명으로 가장 적절하지 않은 것은?

1곡선의 차수는 (조정점의 개수-1)이다.

2곡선은 볼록포(convex hull) 안에 위치한다.

3한 개의 조정점을 움직이면 곡선 일부의 모양만이 변한다.

4다각형의 꼭지점 순서가 거꾸로 되어도 같은 곡선이 생성되어야 한다.

문제 57

퍼거슨(Ferguson)곡선 및 곡면에 관한 설명으로 틀린 것은?

1곡선이나 곡면의 일부를 간단히 표현할 수 있다.

2평면상의 곡선뿐만 아니라 3차원 공간에 있는 형상도 간단히 표현할 수 있다.

3자동차 외관과 같이 곡률변화율이 중요한 경우 곡면의 품질을 향상시킨다.

4곡선이나 곡면의 좌표 변환이 필요할 경우 주어진 벡터만을 좌표 변환하여 결과를 얻을 수 있다.

문제 58

CAD 시스템에서 사용되는 곡면 모델링에 대한 설명으로 틀린 것은?

1스윕(Sweep) 곡면 : 안내 곡선을 따라 이동 곡선이 이동하면서 생성되는 곡면

2그리드(Grid) 곡면 : 측정기 등에서 얻은 점을 근사적으로 연결하는 곡면

3블랜딩(Blending) 곡면 : 두 곡면이 만나는 부분을 부드럽게 만들 때 생성하는 곡면

4회전(Revolve) 곡면 : 하나의 곡선을 축을 따라 평행이동시켜 모델링한 곡면

문제 59

1Contacting

2Clamping

3Collision

4Gouging

문제 60

다음 중 곡면을 표현할 수 있는 방법이 아닌 것은?

1Coons 곡면

2Bezier 곡면

3Repular 곡면

4B-Spline 곡면

문제 61

나사 표기가 "G 1/2"이라 되어 있을 때, 이는 무슨 나사인가?

1관용 평행나사

229° 사다리꼴나사

3관용 테이퍼나사

430° 사다리꼴나사

문제 62

구멍과 축의 억지 끼워 맞춤에서 최대 죔새의 설명으로 옳은 것은?

1구멍의 최대허용치수 - 축의 최대허용치수

2구멍의 최소허용치수 - 축의 최소허용치수

3축의 최소허용치수 - 구멍의 최대허용치수

4축의 최대허용치수 - 구멍의 최소허용치수

문제 63

V-벨트 풀리의 도시에 관한 설명으로 옳지 않은 것은?

1V-벨트 풀리 홈 부분의 치수는 형별과 호칭 지름에 따라 결정된다.

2V-벨트 풀리는 축 직각 방향의 투상을 정면도(주투상도)로 할 수 있다.

3암(Arm)은 길이 방향으로 절단하여 도시한다.

4V-벨트 풀리에 적용하는 일반용 V 고무벨트는 단면치수에 따라 6가지 종류가 있다.

문제 64

강재의 종류와 그 기호가 잘못 짝지어진 것은?

1SCr420 : 크로뮴 강

2SCM 420 : 니켈 크로뮴 강

3SMn 420 : 망가니즈 강

4SMnC 420 : 망가니즈 크로뮴 강

문제 65

그림과 같은 입체도를 제3각법으로 올바르게 나타낸 투상도는?

문제 66

그림과 같은 원뿔을 전개하엿을 때 전개도의 중심각이 120°가 되려면 L의 치수는 얼마인가? (단, 원뿔 밑면의 지름은 100mm 이다.)

1150mm

2200mm

3120mm

4180mm

문제 67

그림과 같은 등각투상도에서 화살표 방향에서 본 면을 정면이라 할 때 제 3각법으로 3면도가 올바르게 그려진 것은?

문제 68

가공 모양의 기호에 대한 설명으로 잘못된 것은?

1= : 가공에 의한 컷의 줄무늬 방향이 기호를 기입한 그림의 투영한 면에 평행

2X : 가공에 의한 컷의 줄무늬 방향이 기호를 기입한 그림의 투영면에 비스듬하게 2방향으로 교차

3M : 가공에 의한 컷의 줄무늬가 여러 방향

4R : 가공에 의한 컷의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 동심원 모양

문제 69

기계제도에서 사용하는 선의 종류에 대한 용도 설명 중 잘못된 것은?

1굵은 실선 : 대상물의 보이는 부분의 모양 표시

2가는 1점 쇄선 : 도형의 중심 표시

3가는 2점 쇄선 : 대상물의 일부를 파단한 경계 표시

4가는 파선 : 대상물의 보이지 않는 부분의 모양 표시

문제 70

투상도를 그릴 때 선이 서로 겹칠 경우 나타내야 할 우선 순위로 옳은 것은?

1중심선 ＞숨은선＞외형선

2숨은선＞절단선＞중심선

3외형선＞중심선＞절단선

4외형선＞중심선＞숨은선

문제 71

CNC방전가공에서 방전 갭을 구하는 공식은?

문제 72

머시닝센터에서 250rpm으로 회전하는 스핀들에 피치 2mm나사를 가공할 때 주축 이송속도를 몇 mm/min로 하는 것이 좋은가?

1400

2450

3500

4550

문제 73

머시닝 센터의 보조기능 중 공구를 교환하는 지령은?

1M05

2M06

3M19

4M30

문제 74

CNC 공작기계의 특징에 대한 설명으로 옳지 않은 것은?

1생산능률 증대

2균일한 품질 관리가 용이

3작업 시간 단축, 생산성 향상

4특수 공구가 많이 사용되어 관리비 상승

문제 75

CNC 공작기계에서 지령절의 구성에 대한 설명이 옳지 않은 것은?

1S : 주축기능

2F : 이송기능

3N : 준비기능

4M : 보조기능

문제 76

CNC선반에서 2.5초 동안 프로그램의 진행을 정지시키는 방법으로 옳은 것은?

1G04 X2.5 ;

2G04 P0.025 ;

3G04 P2.5 ;

4G04 P0.25 ;

문제 77

CNC선반에서 나사절삭 가공 기능만으로 짝지어진 것은?

1G32, G72, G75

2G32, G76, G92

3G75, G76, G90

4G75, G76, G92

문제 78

다음가 같은 ISO 선삭용 인서트의 형번 표기법(ISO)에서 노즈(nose) “R"의 크기는 얼마인가?

11R

22R

30.4R

40.8R

문제 79

기계의 테이블에 직접 검출기를 설치, 위치를 검출하여 피드백 시키는 서보기구 방식은?

1폐쇄회로 방식

2개방회로 방식

3반개방회로 방식

4반폐쇄회로 방식

문제 80

머시닝센터 작업 시 주의사항이 아닌 것은?

1공작물 고정 시 손을 조심해야 한다.

2ATC를 작동시켜 공구 교환을 점검한다.

3작업 시 불편하여도 문을 닫고 작업한다.

4작업 중에 작업 상태를 확인하기 위해 칩을 제거한다.
