문제 1

선반용 부속품 및 부속장치에 대한 설명이 틀린 것은?

1단동척은 편심, 불규칙한 가공물을 고정할 때 사용한다.

2방진구는 주축의 회전력을 가공물에 전달하기 위하여 사용한다.

3면판은 척에 고정할 수 없는 불규칙하거나 대형의 가공물 또는 복잡한 가공물을 고정할 대 사용한다.

4콜릿척은 지름이 작은 가공물이나, 각 봉재를 가공할 때 사용되며 터릿선반이나 자동선반에 주로 사용한다.

문제 2

안전·보건표지의 색채와 사용예의 연결이 틀린 것은?

1노란색 : 비상구 및 피난소

2흰색 : 파란색 또는 녹색에 대한 보조색

3빨간색 : 정지신호, 소화설비 및 그 장소

4파란색 : 특정 행위의 지시 및 사실의 고지

문제 3

수평 보링 머신의 크기를 표시하는 기준이 아닌 것은?

1주축의 지름

2테이블의 크기

3주축의 이동거리

4테이블의 회전수

문제 4

센터리스 연삭의 특징으로 틀린 것은?

1연삭 여유가 작아도 된다.

2가늘고 긴 가공물의 연삭에 부적합하다.

3긴 홈이 있는 가공물의 연삭은 불가능하다.

4연삭숫돌의 폭이 크므로 연삭숫돌 지름의 마멸이 적다.

문제 5

구성인선(built-up edge)의 발생을 방지하는 대책으로 옳은 것은?

1절삭 깊이를 깊게 한다.

2바이트의 윗면 경사각을 작게 한다.

3절삭속도를 높이고, 절삭유를 사용한다.

4피가공물과 친화력이 많은 공구 재료를 선택한다.

문제 6

한계 게이지의 종류에 해당되지 않는 것은?

1봉 게이지

2스냅 게이지

3틈새 게이지

4플러그 게이지

문제 7

게이지 블록의 취급 시 주의사항으로 틀린 것은?

1먼지가 적고 건조한 실내에서 사용할 것

2사용한 뒤에는 세척하여 염수를 발라둘 것

3측정면은 깨끗한 천이나 가죽으로 잘 닦을 것

4목재 테이블이나 천 또는 가죽 위에서 사용할 것

문제 8

다음 그림과 같은 운동경로를 가질 때 사용되는 G-코드는?

1G18 G02

2G18 G03

3G19 G02

4G19 G03

문제 9

밀링머신에서 테이블의 백래시(back lash) 제거장치 설치 위치는?

1변속기어

2자동 이송레버

3테이블 이송나사

4테이블 이송핸들

문제 10

수준기에서 1눈금의 길이를 2mm로 하고, 1눈금이 각도 5“(초)를 나타내는 기포관의 곡률반경은?

17.26m

28.23m

372.6m

482.5m

문제 11

일반적으로 요구되는 절삭공구의 조건으로 적합하지 않은 것은?

1강인성

2고마찰성

3고온경도

4내마모성

문제 12

밀링머신에서 주축의 회전운동을 왕복운동으로 변환시켜 가공물의 안지름에 키 홈 등을 가공할 때 사용하는 부속장치는?

1분할대

2회전 테이블

3슬로팅 장치

4래크 절삭장치

문제 13

삼침법으로 미터나사의 유효경 측정값이 다음과 같을 때 유효지름은 약 몇 mm인가?

118.53

219.46

324.53

431.46

문제 14

브로칭 머신에 사용하는 절삭공구 브로치의 피치 간격을 일정하게 하지 않는 이유로 옳은 것은?

1난삭재 가공

2칩 처리용이

3가공시간 단축

4떨림 발생 방지

문제 15

연삭숫돌의 원통도 불량에 대한 주된 원인과 대책이 옳게 짝지어진 것은?

1연삭숫돌의 눈 메움 : 연삭숫돌의 교체

2연삭숫돌의 흔들림 : 센터 구멍의 홈 조정

3연삭숫돌의 입도가 거침 : 굵은 입도의 연삭숫돌 사용

4테이블 운동의 정도 불량 : 정도 검사, 수리, 미끄럼 면의 윤활을 양호하게 할 것

문제 16

보통 선반의 심압대 대신 여러 개의 공구를 방사상으로 설치하여 공정 순서대로 공구를 차례로 사용하여 간단한 부품을 대량생산할 때 사용되는 선반은?

1공구선반

2모방선반

3차륜선반

4터릿선반

문제 17

초경합금을 제작할 때 사용되는 결합제는?

2CI

3Co

4CH₄

문제 18

래핑가공 중 치수정밀도가 나쁠 때의 대책으로 적절하지 않은 것은?

1속도를 낮춘다.

2랩 정반을 점검한다.

3랩제의 양을 줄인다.

4입도가 더 큰 랩제를 사용한다.

문제 19

다음 그림에서 Y는 약 몇 mm인가? (단, tan60°=1.7321, tan30°=0.5774, 그림의 치수 단위는 mm이다.)

120.14

215.07

329.07

418.14

문제 20

다음 중 직립 드릴링 머신에서 경사면이나 뾰족한 부분에 드릴링을 할 경우 적절한 방법은?

1드릴의 이송을 빠르게 하여 드릴링 한다.

2공작물 아래에 나무판을 대고 드릴링 한다.

3엔드밀, 센터드릴을 이용하여 드릴링 위치에 자리파기를 하고 드릴링 한다.

4드릴의 선단각이 180°이상인 플랫 드릴(flat drill)을 이용하여 드릴링 한다.

문제 21

Fe에 C가 고용되어 α–Fe가 될 때 고용체의 형태는?

1침입형 고용체

2치환형 고용체

3고정형 고용체

4편석 고용체

문제 22

다음 중 유리 섬유 강화 플라스틱은?

1CFRP

2MFRP

3GFRP

4FRTP

문제 23

전연성이 좋고 색깔도 아름답기 때문에 장식용 금속잡화, 악기 등에 사용되고, 특히 납(Pb)을 첨가한 것은 금색에 매우 가까우므로 박(foil)으로 압연하여 금박의 대용으로 사용되는 것은?

195% Cu-5%Sn 합금

280% Cu-20%Zn 합금

360%Cu-40%Sn 합금

450%Cu-50%Zn 합금

문제 24

비정질 합금의 일반적인 특징이 아닌 것은?

1전기저항이 크다.

2결정이방성이 없다.

3가공경화를 일으키지 않는다.

4구조적으로 장거리 규칙성이 있다.

문제 25

니켈에 대한 설명으로 틀린 것은?

1면심입방격자이다.

2상온에서 강자성체이다.

3냉간가공 및 열간가공이 불가능하다.

4내식성이 좋아 대기 중에서 부식이 잘 일어나지 않는다.

문제 26

스프링강이 갖추어야 할 특성으로 틀린 것은?

1탄성한도가 커야 한다.

2충격 및 피로에 대한 저항성이 커야 한다.

3마텐자이트 조직으로 구성되어 있어야 한다.

4사용 중에 영구변형을 일으키지 않아야 한다.

문제 27

담금질한 강에 A₁ 변태점 이하의 열을 가하여 인성을 부여하는 열처리는?

1뜨임

2질화법

3침탄법

4노멀라이징

문제 28

일반적인 플라스틱 재료의 성질과 강의 성질을 비교한 것 중 옳지 않은 것은?

1강에 비해 가볍다.

2강에 비해 성형성이 우수하다.

3강에 비해 인장강도가 매우 크다.

4강에 비해 열에 대한 저항성이 낮다.

문제 29

탄소강에서 탄소 함량의 증가에 따라 증가하는 것은?

1비중

2열전도도

3전기저항

4열팽창계수

문제 30

탄소강에 존재하는 원소 중에서 강도를 증가시키고 고온에서의 소성가공성을 좋게 하며 주조성과 담금질 효과를 향상시키는 원소는?

1Cr

2Mn

문제 31

나사 프레스에서 나사는 압축강도가 500N/mm²인 재료로 만들었으며, 여기에 최대 3kN의 압축하중이 작용한다. 안전계수를 9이상으로 할 때 나사 골지름은 약 몇 mm 이상 이어야 하는가?

18.3

210.4

312.8

414.5

문제 32

공작기계의 주축 등에 사용하며 주로 비틀림을 받는 축으로 형상과 치수가 정밀하고 변형이 적으며 축의 지름에 비해 길이가 짧은 축을 의미하는 것은?

1스핀들

2유니버설 조인트

3전동축

4플렉시블 축

문제 33

밴드 브레이크의 긴장측 장력 7.99kN, 밴드 두께 2mm, 허용인장응력 78.48MPa 일 때, 밴드의 폭은 약 몇 mm 이상이어야 하는가? (단, 이음 효율은 100%로 한다.)

143

251

360

471

문제 34

147kN의 인장하중을 받는 강판이 양쪽 덮개판 리벳 이음으로 연결되어 있다. 리벳의 지름이 13mm라면 리벳의 수는 몇 개 이상을 사용하면 좋은가? (단, 리벳의 허용전단응력은 50Mpa이고, 양쪽 덮개판 이음에 따른 전단면 개수는 1.8로 한다.)

113개

211개

39개

47개

문제 35

평벨트와 비교하여 V벨트 전동장치가 가진 특징으로 옳지 않은 것은?

1접촉 면적이 넓으므로 큰 동력을 전달할 수 있다.

2미끄럼이 적고 속도비를 크게 할 수 있다.

3운전이 조용하고 충격 흡수 능력이 크다.

4바로걸기와 엇걸기를 모두 적용할 수 있다.

문제 36

키 홈이나 축의 지름이 급격히 변화하는 부분에서 응력 분포가 불규칙하고 주위의 평균 응력보다 훨씬 큰 응력이 발생하는 것을 무엇이라고 하는가?

1피로 파괴

2응력 집중

3가공 경화

4크리프

문제 37

원통 롤러 베어링 N206이 500rpm으로 1800N의 베어링 하중을 받을 때 이 베어링의 수명은 약 몇 시간인가? (단, 이 베어링의 기본 동적격하중은 14500N, 하중계수는 1.5로 한다.)

18422

29041

39672

410422

문제 38

기어의 피치원의 지름을 D, 원주피치를 P라면 기어의 잇수(Z)를 구하는 공식은?

문제 39

직사각형 단면의 판을 축방향으로 원추형으로 감아올려 사용하는 것으로 주로 압축용으로 쓰이는 스프링은?

1링 스프링

2토션 바

3벌류트 스프링

4접시 스프링

문제 40

한 변이 50mm인 정사각형 단면의 봉에 3t 질량을 가진 물체에 의하여 중력방향으로 인장하중이 작용할 때 발생하는 인장응력은 약 몇 N/cm2인가?

1117.7

2141.4

31177

41414

문제 41

다음 중 곡률(curvature)에 관한 일반적인 설명으로 틀린 것은?

1곡률(curvature)의 역수를 곡률 반경(radius of curvature)이라 한다.

2직선의 곡률반경은 무한대이다.

3반지름이 a인 원호의 곡률반경은 a이다.

4평면상에 놓인 곡선에 대한 법선곡률(normal curvature)은 무한대이다.

문제 42

솔리드모델링에서 CSG(Constructive Solid Geometry)표현 방식에 대한 설명으로 옳은 것은?

1데이터 구조가 복잡하다.

2데이터 관리가 곤란하다.

3데이터 수정이 곤란하다.

4체적 및 면적 계산에 처리시간이 오래 걸린다.

문제 43

CAD 시스템에서 자유곡면을 정의할 때 분할된 단위 곡면 구간 영역은?

1patch

2curve

3element

4primitive

문제 44

다음 중 Bezier 곡선의 일반적인 특성으로 옳지 않은 것은?

1Bernstein 다향식을 블렌딩 함수로 사용한다.

2생성되는 곡선은 시작점과 끝점을 반드시 지난다.

3블록 껍질(convex hull)내부에서만 곡선이 정의되는 성질을 갖는다.

4곡선의 양끝 점과 그 점에서의 접선벡터만을 이용하여 곡선을 정의한다.

문제 45

서로 다른 CAD/CAM 시스템 사이에서 데이터를 상호 교환하기 위한 데이터 포맷방식이 아닌 것은?

1IGES

2DWG

3STEP

4DXF

문제 46

CAD 시스템으로 모델링한 물체를 화면에 나타낼 때 실제 볼 수 없는 선과 면만을 나타내어 보는 시점에서의 모호성을 없애는 기법은?

1렌더링

2뷰포트

3솔리드 모델

4은선과 은면 제거

문제 47

2차원 상에서 구성되는 원추 곡선을 다음과 같은 일반식으로 표현할 때, b=0, a=c인 경우는 다음 원추 곡선 중 어느 것을 나타내는가?

1원

2타원

3쌍곡선

4포물선

문제 48

원통 좌표계에서 표시된 점의 위치가 (r, θ, z)이다. 이 위치를 직교 좌표계로 표현한 것은?

1x=rㆍcosθ, y=rㆍsinθ, z

2x=rㆍsinθ, y=rㆍcosθ, z

3x=rㆍcosθ, y=rㆍsecθ, z

4x=rㆍtanθ, y=rㆍcotθ, z

문제 49

3D 솔리드모델링 시스템에서 특징형상 기반 모델링 적용 시 대부분의 시스템에서 지원되는 전형적인 특징형상으로 볼 수 없는 것은?

1널링(Knurling)

2포켓(Pocket)

3필렛(Fillet)

4모따기(Chamfer)

문제 50

CAD/CAM의 도입 효과와 가장 거리가 먼 것은?

1설계 생산성 향상 및 설계 변경 용이

2회계, 고객관리 업무의 통합적 수행

3도면 품질 향상

4제품 개발 기간 단축

문제 51

CNC 가공의 곡면상에서 옵셋된 공구의 위치를 의미하는 것은?

1CC 포인트

2CL 데이터

3CM 포인트

4공구 경로 검증

문제 52

공작기계의 좌표계에 대한 EIA(Electronic Industries Association)표준에 대한 설명으로 옳지 않은 것은?

1x, y, z는 주된 미끄럼 운동에 대한 축을 나타낸다.

2u, v, w는 부수적인 미끄럼 운동에 대한 축을 나타낸다.

3a, b, c는 x, y, z 방향 축에 대한 회전운동을 나타낸다.

4l, m, n은 u, v, w 방향 축에 대한 회전운동을 나타낸다.

문제 53

레스터 그래픽 장치에서 한 화소당 빨강, 초록, 파랑 각각의 색에 8bit plane씩 사용하여 총 24bit plane을 사용할 경우, 한 화면에서 동시에 사용할 수 있는 전체 색의 개수는?

12⁴

22⁸

32¹⁶

42²⁴

문제 54

CAD 시스템에서 3차원 모델링 방법 중 와이어 프레임 모델링 방식의 특징이 아닌 것은?

1은선 제거가 가능하다.

2데이터의 구성이 간단하다.

3모델 작성을 쉽게 할 수 있다.

4처리속도가 빠르고 메모리 용량이 적게 소요된다.

문제 55

NC 기계를 이용한 금형 가공에 있어서 초기단계에 많은 절삭영역을 빠른 시간 내에 가공하는 공정단계는?

1잔삭

2황삭

3정삭

4중삭

문제 56

다음 중에서 분말형태의 재료에 레이저를 조사하여 소결하여 적층하는 RP(Rapid Prototyping) 공정은?

1SLA(Stereo Lithographic Apparatus)

2LOM(Laminated-Object Manufacturing)

3SL S(Selective Laser Sintering)

4FDM(Fused Deposition Modeling)

문제 57

2차원 평면상에서 물체를 θ만큼 반시계방향으로 회전변환하려고 한다. 이 경우 다음 2차원 변환행렬의 요소 중 c의 값은?

1cosθ

2sinθ

3-sinθ

4-cosθ

문제 58

솔리드 모델링의 오일러 작업에 관한 설명 중 틀린 것은?

1오일러 관계식을 만족한다.

2오일러 작업 후에는 항상 합당한 형상으로의 변화를 보장한다.

3토폴로지 요소들은 서로 독립적으로 만들고 없앨 수 있다.

4토폴로지 요소에는 꼭지점, 모서리, 면, 루프, 셀이 있다.

문제 59

NC 시스템을 동작제어 측면에서 보면 3가지로 구분할 수 있다. 여기에 포함되지 않는 것은?

12차원 윤곽 제어(2D contouring)

23차원 곡면 제어(3D sculpturing)

34차원 볼륨 제어(4D volume control)

42차원 위치 제어(point-to-point control)

문제 60

CAD 시스템의 형상모데링에서 B-Spline 방정식으로는 완벽하게 표현이 불가능하였지만 NURBS에서는 완벽한 표현이 가능한 것은?

1원

2직선

3삼각형

4사각형

문제 61

다음 중 헐거운 끼워맞춤에 해당하는 것은?

1H7/k6

2H7/m6

3H7/n6

4H7/g6

문제 62

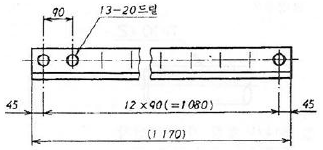

다음 그림에서 차수 “90”이 의미하는 것은?

1구멍의 전체 수량

2구멍의 피치

3구멍의 지름

4구멍의 등급

문제 63

핸들이나 바퀴 등의 암 및 리브, 훅, 축, 구조물의 부재 등에 대해 절단한 곳의 전, 후를 끊어서 그 사이에 회전도시 단면도를 그릴 때 단면 외형을 나타내는 선은 어떤 선으로 나타내야 하는가?

1굵은 실선

2가는 실선

3굵은 1점 쇄선

4가는 2점 쇄선

문제 64

다음 기하공차 기호에 대한 설명으로 틀린 것은?

1기하공차 값 0.1mm는 원통도 기하공차가 적용된다.

2평행도 기하공차 데이터 A는 양쪽 작은 원통 부위의 공통되는 축 직선을 말한다.

3지정길이 100mm에 대한 평행도 공차 값은 0.05mm 이다.

4적용하는 형상은 2개의 기하공차 중 한 개만 만족하면 된다.

문제 65

그림과 같이 나사 표시가 있을 때, 옳은 설명은?

1불나사 호칭 지름 10인치

2둥근나사 호칭 지름 10mm

3미터 사다리꼴 나사 호칭 지름 10mm

4관용 데이퍼 수나사 호칭 지름 10mm

문제 66

화살표 방향을 정면으로 하여 제 3각법으로 투상하였을 때 가장 적합한 것은?

문제 67

배관의 간략 도시에 있어서 다음 중 가는 파선으로 나타내는 항목이 아닌 것은?

1바닥

2벽

3도급 계약의 경계

4구멍(뚫린 구멍)

문제 68

가공 방법의 약호에 대한 설명 중 옳지 않은 것은?

1FB : 브러싱

2GH : 호닝가공

3BR : 래핑

4DC : 다이캐스팅

문제 69

축을 가공하기 위한 센터구멍의 도시 방법 중 그림과 같은 도시 기호의 의미는?

1센터구멍이 반드시 필요하며 센터구멍의 호칭지름은 2.5mm, 카운터 싱크 구멍지름은 8mm이다.

2센터구멍은 남아 있어도 좋으며, 센터구멍이 있을 경우 센터 구멍의 호칭지름은 2.5mm, 카운터 싱크 구멍지름은 8mm이다.

3센터구멍이 반드시 필요하며 카운터 싱크 구멍지름은 2.5mm, 센터구멍의 호칭지름은 8mm이다.

4센터구멍은 남아 있어도 좋으며, 센터구멍이 있을 경우 카운터 싱크 구멍지름은 2.5mm, 센터구멍의 호칭지름은 8mm이다.

문제 70

그림과 같은 등각 투상도에서 화살표 방향을 정면도로 할 때 이에 대한 저면도로 가장 적합한 것은?

문제 71

CNC선반에서 G98 기능과 관련된 단위는?

1mm/min

2mm/rev

3deg/min

4rpm

문제 72

다음 중 공구의 크레이터 마모와 관련이 있는 부분은?

1생크

2인선

3경사면

4여유면

문제 73

CNC선반에서 직경이 ø50mm 부위를 –Z방향으로 절삭하려고 한다. 이때 적합한 주축 회전수 지령은? (단, 재료의 절삭속도 V=120m/min, 이송속도 F=0.2mm/rev이다.)

1G96 S764;

2G96 S1200;

3G97 S764;

4G97 S1200;

문제 74

머시닝센터 가공 프로그램에 사용되는 준비기능 가운데 카운터 보링 기능에 해당하는 G코드는?

1G81

2G82

3G83

4G84

문제 75

CNC 방전전극용 재료의 구비조건으로 틀린 것은?

1전기 저항값이 낮고 전기 전도도가 클 것

2융점이 낮아 방전 시 소모가 적을 것

3방전 가공성이 우수할 것

4성형이 용이할 것

문제 76

서보모터에서 위치 및 속도를 검출하여 피드백(feed back)하지 않는 제어방식은?

1개방회로 방식

2폐쇄회로 방식

3반폐쇄회로 방식

4복합회로 서보방식

문제 77

다음 중 기계안전에 대한 설명으로 옳지 않은 것은?

1바이트의 자루는 가능한 굵은 것을 사용한다.

2CNC선반 공작물은 무게중심을 맞춰야 안전하다.

3절삭 중이나 회전 중에는 공작물을 측정하지 않는다.

4드릴은 Chip의 배출이 어려우므로, 가능한 절삭속도를 빠르게 해야 한다.

문제 78

CNC준비기능 중 급속 이송(rapid override)과 관련이 없는 것은?

1G00

2G01

3G28

4G30

문제 79

날당 이송량이 0.05mm/tooth인 2날 엔드밀의 이송속도는 몇 mm/min인가? (단, 회전수 800rpm, 절삭속도 34m/min이다.)

134

240

368

480

문제 80

다음 CNC기계에 사용되는 좌표계로 가장 거리가 먼 것은?

1구역 좌표계

2기계 좌표계

3보정 좌표계

4공작물 좌표계
