문제 1

다음 중 산화알루미늄(Al₂O₃) 분말을 주성분으로 소결한 절삭공구 재료는?

1세라믹

2고속도강

3다이아몬드

4주조경질합금

문제 2

선반가공에 영향을 주는 절삭조건에 대한 설명으로 틀린 것은?

1이송이 증가하면 가공변질층은 깊어진다.

2절삭각이 커지면 가공변질층은 깊어진다.

3절삭속도가 증가하면 가공변질층은 얕아진다.

4절삭온도가 상승하면 가공변질층은 깊어진다.

문제 3

다음 중 대형이며 중량의 공작물을 가공하기 위한 밀링머신으로 중절삭이 가능한 것은?

1나사 밀링머신(thread milling machine)

2만능 밀링머신(universal milling machine)

3생산형 밀링머신(production milling machine)

4플레이너형 밀링머신(planer type milling machine)

문제 4

원주를 단식 분할법으로 32등분하고자 할 때, 다음 준비된 ＜분할판＞을 사용하여 작업하는 방법으로 옳은 것은?

116구멍 열에서 1 회전과 4 구멍씩

220구멍 열에서 1 회전과 10 구멍씩

327구멍 열에서 1 회전과 18 구멍씩

433구멍 열에서 1 회전과 18 구멍씩

문제 5

게이지 블록 중 표준용(calibration grade)으로서 측정기류의 정도검사 등에 사용되는 게이지의 등급은?

100(AA)급

20(A)급

31(B)급

42(B)급

문제 6

도면에 편심량이 3mm로 주어졌다. 이때 다이얼 게이지 눈금의 면위량이 얼마로 나타나도록 편심시켜야 하는가?

13mm

24.5mm

36mm

47.5mm

문제 7

드릴로 구멍 가공을 한 다음에 사용하는 공구가 아닌 것은?

1리머

2센터 펀치

3카운터 보어

4카운터 싱크

문제 8

선반에서 테이퍼의 각이 크고 길이가 짧은 테이퍼를 가공하기에 가장 적합한 방법은?

1백기어 사용 방법

2심압대의 편위 방법

3복식 공구대를 경사시키는 방법

4테이퍼 절삭장치를 이용하는 방법

문제 9

밀링머신에 관한 안전사항으로 틀린 것은?

1장갑을 끼지 않도록 한다.

2가공 중에 손으로 가공면을 점검하지 않는다.

3칩 받이가 있기 때문에 보호안경은 필요없다.

4강력 절삭을 할 때에는 공작물을 바이스에 깊게 물린다.

문제 10

다음 중 수용성 절삭유에 속하는 것은?

1유화유

2혼성유

3광유

4동식물유

문제 11

CNC선반에 대한 설명으로 틀린 것은?

1축은 공구대가 전후좌우의 2방향으로 이동하므로 2축을 사용한다.

2휴지(dweII)기능은 지정한 시간 동안 이송이 정지되는 기능을 의미한다.

3좌표치의 지령방식에는 절대지령과 증분지령이 있고, 한 블록에 2가지를 혼합하여 지령할 수 없다.

4테이퍼나 원호를 절삭 시, 임의의 인선 반지름을 가지는 공구의 인선 반지름에 의한 가공 경로의 오차를 CNC장치에서 자동으로 보정하는 인선 반지름 보정 기능이 있다.

문제 12

연삭가공 중 가공표면의 표면 거칠기가 나빠지고 정밀도가 저하되는 떨림 현상이 나타나는 원인이 아닌 것은?

1숫돌의 평형 상태가 불량할 경우

2숫돌축이 편심되어 있을 경우

3숫돌의 결합도가 너무 작을 경우

4연삭기 자체에 진동이 있을 경우

문제 13

허용할 수 있는 부품의 오차 정도를 결정한 후 각각 최대 및 최소 치수를 설정하여 부품의 치수가 그 범위 내에 드는지를 검사하는 게이지는?

1다이얼 게이지

2게이지 블록

3간극 게이지

4한계 게이지

문제 14

일반적으로 니형 밀링머신의 크기 또는 호칭을 표시하는 방법으로 틀린 것은?

1콜릿 척의 크기

2테이블 작업면의 크기(길이×폭)

3테이블의 이동거리(좌우×전후×상하)

4테이블의 전ㆍ후 이송을 기준으로 한 호칭번호

문제 15

탭(tap)이 부러지는 원인이 아닌 것은?

1소재보다 경도가 높은 경우

2구멍이 바르지 못하고 구부러진 경우

3탭 선단이 구멍바닥에 부딪혔을 경우

4탭의 지름에 적합한 핸들을 사용하지 않는 경우

문제 16

다음 중 기어 가공의 절삭법이 아닌 것은?

1형판을 이용하는 절삭법

2다인 공구를 이용하는 절삭법

3총형 공구를 이용하는 절삭법

4창성을 이용하는 절삭법

문제 17

구성인선(built-up edge)이 생기는 것을 방지하기 위한 대책으로 틀린 것은?

1절삭 속도를 높인다.

2절삭 깊이를 깊게 한다.

3절삭유를 충분히 공급한다.

4공구의 윗면 경사각을 크게 한다.

문제 18

고속도강 절삭공구를 사용하여 저탄소강재를 절삭할 때 가장 일반적인 구성인선(built-up edge)의 임계 속도(m/min)는?

150

2120

3150

4170

문제 19

가늘고 긴 일정한 단면 모양을 가진 공구에 많은 날을 가진 절삭 공구가 사용되며, 공작물의 홈을 빠르게 가공할 수 있어 대량생산에 적합한 가공 방법은?

1보링(boring)

2태핑(tapping)

3셰이핑(shaping)

4브로칭(broaching)

문제 20

연삭균열에 관한 설명으로 틀린 것은?

1열팽창에 의해 발생한다.

2공석강에 가까운 탄소강에서 자주 발생한다.

3연삭균열을 방지하기 위해서는 결합도가 연한 숫돌을 사용한다.

4이송을 느리게 하고 연삭액을 충분히 사용하여 방지할 수 있다.

문제 21

다음 중 구리에 대한 설명과 가장 거리가 먼 것은?

1전기 및 열의 전도성이 우수하다.

2전연성이 좋아 가공이 용이하다.

3건조한 공기 중에서는 산화하지 않는다.

4광택이 없으며 귀금속적 성질이 나쁘다.

문제 22

공구재료가 구비해야 할 조건으로 틀린 것은?

1내마멸성과 강인성이 클 것

2가열에 의한 경도 변화가 클 것

3상온 및 고온에서 경도가 높을 것

4열처리와 공작이 용이할 것

문제 23

다음 중 철-탄소상태도에서 나타나지 않는 불변점은?

1공정점

2포석점

3공석점

4포정점

문제 24

구리에 아연이 5~20% 정도 첨가되어 전연성이 좋고 색깔이 아름다워 장식용 악기 등에 사용되는 것은?

1톰백

2백동

36-4 황동

47-3 황동

문제 25

강의 표면 강화법에 대한 설명으로 틀린 것은?

1침탐법에는 고체침탄법, 액체침탄법, 가스침탄법 등이 있다.

2질화법은 강 표면에 질소를 침투시켜 경화하는 방법이다.

3화염경화법은 일단 담금질법에 비해 담금질 변형이 적다.

4세라다이징은 철강 표면에 Cr을 확산 침투시키는 방법이다.

문제 26

다음 구조용 복합재료 중에서 섬유강화 금속은?

1FPF

2FRTP

3FRM

4GFRP

문제 27

금속재료와 비교한 세라믹의 일반적인 특징으로 옳은 것은?

1인성이 크다.

2내충격성이 높다.

3내산화성이 양호하다.

4성형성 및 기계가공성이 좋다.

문제 28

다음 중 열가소성 수지로 나열된 것은?

1페놀, 폴리에틸렌, 에폭시

2알키드 수지, 아크릴, 페놀

3폴리에틸렌, 염화비닐, 폴리우레탄

4페놀, 에폭시, 멜라민

문제 29

아공석강에서 탄소함량이 증가함에 따른 기계적 성질 변화에 대한 설명으로 틀린 것은?

1인장강도가 증가한다.

2강도가 증가한다.

3항복강도가 증가한다.

4연신율이 증가한다.

문제 30

다음 중 결정격자가 면심입방격자인 금속은?

1Al

2Cr

3Mo

4Zn

문제 31

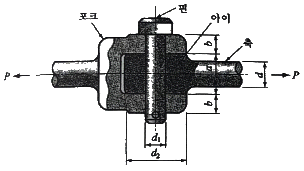

너클 핀이음에서 인장하중(P) 20kN을 지지하기 위한 핀의 지름(d₁)은 약 몇 mm이상이어야 하는가? (단, 핀의 전단응력은 50N/mm²이며, 전단응력만 고려한다.)

110

216

320

428

문제 32

레이디얼 볼 베어링 ‘6304’에서 한계속도계수(dN, mmㆍrpm)값을 120000이라 하면, 이 베어링의 최고 사용 회전수는 약 몇 rpm인가?

14500

26000

36500

48000

문제 33

기계의 운동 에너지를 마찰에 따른 열에너지 등으로 변환ㆍ흡수하여 속도를 감소시키는 장치는?

1기어

2브레이크

3베어링

4V-벨트

문제 34

접합할 모재의 한쪽에 구멍을 뚫고, 판재의 표면까지 용접하여 다른 쪽 모재와 접합하는 용접방법은?

1그루브 용접

2필릿 용접

3비드 용접

4플러그 용접

문제 35

재료의 파손이론 중 취성 재료에 잘 일치하는 것은?

1최대주응력설

2최대전단응력설

3최대주변형률설

4변형률 에너지설

문제 36

다음 중 스프링의 용도와 거리가 먼 것은?

1하중의 측정

2진동 흡수

3동력 전달

4에너지 축적

문제 37

축방향으로 10000N의 인장하중이 작용하는 볼트에서 골지름은 약 몇 mm 이상이어야 하는가? (단, 볼트의 허용인장응력은 48N/mm²이다.)

113.2

214.6

315.4

416.3

문제 38

두 축을 주철 또는 주강제로 이루어진 2개의 반원통에 넣고 두 반원통의 양쪽을 볼트로 체결하며 조립이 용이한 커플링은?

1클램프 커플링

2셀러 커플링

3머프 커플링

4플랜지 커플링

문제 39

원주속도 5m/s로 2.2kW의 동력을 전달하는 평벨트 전동장치에서 긴장측 장력은 약 몇 N인가? (단, 벨트의 장력비(e^μ^θ)는 2이다.)

1450

2660

3750

4880

문제 40

그림과 같은 기어열에서 각각의 잇수가 Z_A는 16, Z_B는 60, Z_C는 12, Z_D는 64인 경우 A 기어가 있는 I축이 1500rpm으로 회전할 때, D기어가 있는 Ⅲ축의 회전수는 얼마인가?

156rpm

260rpm

375rpm

485rpm

문제 41

다음 중 가공 경로를 계획할 때 고려해야 할 사항으로 가장 거리가 먼 것은?

1공구의 제작사

2곡면 정의 방식

3NC 기계의 자유도

4수치적 계산의 난이도

문제 42

3차원 모델링에서 솔리드 모델링(Solid modeling)의 특징이 아닌 것은?

1부품상호 간의 간섭체크가 가능하다.

2표면적, 체적, 관성모멘트 등의 계산이 가능하다.

3단순 데이터로 용량이 작으며 처리시간도 짧다.

4불리언(Boolean) 연산(합집합, 차집합, 교집합)이 쉽게 된다.

문제 43

곡면의 용도에 따른 분류에서 일반 가전제품의 외형이나 용기류 등의 플라스틱 제품에서 널리 발견되는 곡면으로서, 곡면의 미적 특성을 규정하는 곡선을 투영도상에 표시하는 곡면은?

1유체역학적 곡면

2심미적 곡면

3공학적 곡면

4재료역학적 곡면

문제 44

공구경로 시뮬레이션을 통한 검증 내용으로 보기 어려운 것은?

1공구가 공작물의 필요한 부분까지 제거하진 않는가

2가공 중 공구수명에 도달하여 파손의 가능성이 있는가

3공구가 클램프나 고정구와 충돌 하진 않는가

4공구경로들은 효율적인가

문제 45

CAD시스템에서 작성된 도면을 출력할 수 있는 장치로 틀린 것은?

1플로터(plotter)

2프린터(printer)

3라이트 펜(light pen)

4하드 카피어(hard copier)

문제 46

NC 공구경로 시뮬레이션 및 검증방법 가운데 공작물을 사각기둥의 집합으로 표현하고 공구가 사각기둥을 깍아 나갈 때 그 높이를 갱신하여 가공되는 공작물의 디스플레이를 효과적으로 할 수 있도록 한 방법은?

13D histogram

2Point-vector

3Voxel

4Constructive Solid Geometry(CSG)

문제 47

B-spline 곡선을 정의하기 위해 필요하지 않은 입력 요소는?

1조정점

2절점(knot) 벡터

3곡선의 오더(order)

4끝점에서의 접선(tangent) 벡터

문제 48

2차원으로 구성되는 가장 일반적인 원추곡선의 식이 다음과 같을 때, 식에서 계수가 b²-4ac=0인 경우의 표현은?

1원

2타원

3포물선

4쌍곡선

문제 49

두 점 (1, 1), (3, 4)를 잇는 선분을 원점 기준으로 X방향으로 2배, Y방향으로 0.5배 확대(축소)하였을 때 선분 양 끝점의 좌표를 구한 것은?

1(1, 1), (1.5, 2)

2(1, 1), (6, 2)

3(2, 0.5), (6, 2)

4(2, 2), (1.5, 2)

문제 50

열가소성 수지를 액체 상태로 압출하여 층을 만드는 신속시작(RP) 방식은?

1FDM

2SLA

3SLS

4LOM

문제 51

베지어(Bezier) 곡선의 특성이 아닌 것은?

1조정점 다각형의 시작점과 끝점을 지난다.

2조정점 다각형의 첫 번째 직선과 시작점에서의 접선 벡터의 방향이 같다.

3조정점 다각형의 꼭지점 순서가 거꾸로 되어도 같은 곡선이 생성된다.

4조정점 하나가 변경되어도 곡선에는 영향을 미치지 않는다.

문제 52

자유곡면의 NC 밀링 가공을 위한 경로산출에 대한 설명으로 틀린 것은?

1공구 흔적(cusp)을 줄이기 위해서는 경로 간 간격을 줄이거나 공구반경을 크게 한다.

2공구간섭은 공구지름 크기에 무관하다.

3원호 보간을 이용하면, NC 프로그램 길이를 크게 줄일 수 있다.

4경로산출을 위해 곡면 오프셋(offset) 계산이 이용되기도 한다.

문제 53

3차원 솔리드 모델링 형상 표현방법 중 CSG(Constructive Solid Geometry)에 해당되는 사항은?

1경계면에 의한 표현

2로프트(loft)에 의한 표현

3스위프(sweep)에 의한 표현

4프리미티브(primitive)에 의한 표현

문제 54

CAD 데이터 교환을 위한 중간 파일로서, Flag섹션, Start섹션, Global섹션, Directory Entry섹션, Parameter Data섹션, Terminate 섹션 등으로 구성된 파일 형식은?

1DXF

2IGES

3PRT

4STEP

문제 55

CAD/CAM시스템에서 모델링된 도형을 보다 현실감 있게 정적으로 화면에 디스플레이하기 위해 사용되는 것이 아닌 것은?

1모핑(morphing)

2음영기법(shading)

3색체 모델링(color modeling)

4은선/은면 제거(hidden line/surface removal)

문제 56

솔리드 모델링 시스템에서 모따기, 구멍, 필릿, 슬롯 작업 등을 이용해 형상을 수정하는 것은?

1불리안 작업

2기본 입체(primitive) 모델링

3스위핑 작업

4특징형상 모델링

문제 57

어떤 NC공작기계의 MCU가 Z축을 이동시키기 위하여 5초에 10000펄스의 전기신호를 발생시켰다. 이 공작기계의 BLU가 0.005mm/Pulse이면 이 때 이동한 거리는 몇 mm인가?

120

250

3100

4250

문제 58

다음 중 CSG와 비교한 B-rep의 특성이 아닌 것은?

1입체의 표면적 계산이 용이하다.

2많은 저장 메모리가 요구된다.

3투시도 작성이 용이하다.

43면도 작성이 곤란하다.

문제 59

CNC 선반용 NC 데이터를 생성 시 노즈 반경이 0.8mm인 바이트를 선정하고 도면에는 최대높이 거칠기가 0.02mm로 표시되었을 때 바이트의 이송속도는 약 몇 mm/rev로 지정해야 하는가?

10.357

20.457

30.505

40.557

문제 60

곡면 모델(surface model)의 특징으로 틀린 것은?

1은선 제거가 가능하다.

2CAM 가공을 위한 모델로 사용이 가능하다.

3생성된 모델의 체적을 계산하기가 용이하다.

43차원 유한요소를 사용하기에 부적절한 모델이다.

문제 61

공구, 지그 등의 위치를 참고로 나타내는 데 사용하는 선의 명칭은?

1가상선

2지시선

3피치선

4해칭선

문제 62

보기에서 치수 기입의 원칙에 대한 설명 중 옳은 것을 모두 고른 것은?

1a, b

2b, c

3a, c

4a, b, c

문제 63

평행 핀의 호칭방법을 옳게 나타낸 것은? (단, 비경화강 평행 핀으로 호칭 지름은 6mm, 호칭 길이는 30mm이며, 공차는 m6이다.)

1평행 핀 -6×30 m6-St

2평행 핀 -6 m6×30-St

3평행 핀 St-6×30-m6

4평행 핀 St-6 m6×30

문제 64

치수선 및 치수 기입 방법에 대한 설명으로 틀린 것은?

1치수선은 가는 실선으로 긋는다.

2치수선은 원칙적으로 지시하는 길이에 평행하게 긋는다.

3치수 수치는 다른 치수선과 교차하여 겹치도록 기입한다.

4치수선이 인접해서 연속되는 경우에 치수선은 되도록 동일 직선상에 가지런히 기입하는 것이 좋다.

문제 65

파이프 상단 중앙에 드릴 구멍을 뚫은 그림과 같은 정면도를 보고 우측면도를 작성했을 때 다음 중 가장 적합한 것은?

문제 66

기하공차 표시와 관련하여 상호 요구사항이 부가적으로 필요한 경우 Ⓜ 또는 Ⓛ 기호 다음에 명시하는 특정 기호는?

문제 67

줄다듬질 가공을 나타내는 가공기호는?

1FF

2FS

3PS

4SH

문제 68

2개의 입체가 서로 만날 때 두 입체 표면에 만나는 선이 생기는데 이 선을 무엇이라고 하는가?

1분할선

2입체선

3직립선

4상관선

문제 69

조립되는 구멍의 치수가

이고, 축의 치수가

인 끼워맞춤에서 최소 틈새는?

10.005

20.015

30.030

40.045

문제 70

호칭번호가 6900인 베어링에 대한 설명으로 옳은 것은?

1안지름이 10mm인 니들 롤러 베어링

2안지름이 12mm인 원통 롤러 베어링

3안지름이 12mm인 자동조심 볼 베어링

4안지름이 10mm인 단열 깊은 홈 볼 베어링

문제 71

다음 CNC선반 프로그램에서 'F1.5'의 의미로 옳은 것은?

1나사의 유효지름 1.5mm

2나사산의 높이 1.5mm

3나사의 리드 1.5mm

41.5등급 나사

문제 72

CNC 와이어 컷 방전가공에서 가공액으로 물을 사용할 때 장점에 해당되지 않는 것은?

1공작물과 와이어 전극을 빨리 냉각시킨다.

2취급이 용이하고 화재의 위험이 없다.

3전극에 강제진동이 발생되면 극간 접촉이 일어나게 도와준다.

4가공 시 발생되는 불순물의 배제가 양호하다.

문제 73

머시닝센터에서 4날-ø10 엔드밀을 사용하여 G94 F100 ; 의 프로그램으로 가공할 때 날 당 이송 속도는 약 몇 mm/날 인가? (단, 주축의 회전수는 1000rpm이다.)

10.025

20.032

30.25

40.40

문제 74

NC공작기계의 제어방식으로 틀린 것은?

1방호결정 제어

2위치결정 제어

3직선절삭 제어

4윤곽절삭 제어

문제 75

CNC선반에서 상대좌표계에 대한 내용으로 틀린 것은?

1공구의 Setting 시 사용한다.

2좌표어는 X, Z로 표시한다.

3간단한 핸들의 이동에 사용한다.

4일시적으로 상대좌표를 0(Zero)으로 설정할 수 있다.

문제 76

다음의 CNC선반 프로그램과 같은 복합고정형 나사절삭 사이클에 대한 설명으로 틀린 것은?

1Q50은 정삭 여유값이다.

2Q350은 첫 번째 절입량이다.

3P1190은 나사산의 높이값이다.

4P010060의 01은 다듬질 횟수다.

문제 77

CNC프로그램상에서 다음 블록으로 작업을 수행하기 전에 일정시간을 지연시키는 코드는?

1G01

2G02

3G03

4G04

문제 78

CNC선반에서 2번 공구를 공구보정(Offset) 4번의 보정량으로 보정하여 사용하려고 할 때 공구지령으로 옳은 것은?

1T0402

2T2040

3T0204

4T4020

문제 79

다음 머시닝센터 프로그램에서 고정 사이클의 기능 중 G98의 의미는?

1R점 복귀

2초기점 복귀

3절대지령

4중분지령

문제 80

CNC선반에서 ø60mm로 가공하기 위해 지령값 X=60.0으로 입력한 후 소재를 측정하였더니 ø59.6mm가 되었다. 파라미터에 입력된 기존 보정값이 0.25였다면 수정해야 할 공구 보정치는 얼마인가? (단, 직경지령을 사용한다.)

10.25

20.4

3-0.15

40.65
