문제 1
기어 절삭기에서 창성법으로 치형을 가공하는 공구가 아닌 것은?
1호브(hob)
2브로치(broach)
3래크 커터 (rack cutter)
4피니언 커터 (pinion cutter)
문제 2
드릴작업에 대한 설명으로 적절하지 않은 것은?
1드릴작업은 항상 시작할 때 보다 끝날 때 이송을 빠르게 한다.
2지름이 큰 드릴을 사용할 때는 바이스를 테이블에 고정한다.
3드릴은 사용 전에 점검하고 마모나 균열이 있는 것은 사용하지 않는다.
4드릴이나 드릴 소켓을 뽑을 때는 전용공구를 사용하고 해머 등으로 두드리지 않는다
문제 3
절삭공구의 절삭면에 평행하게 마모되는 현상은?
1치핑(chipping)
2플랭크 마모(flank wear)
3크레이터 마모(creater wear)
4온도 파손(temperature failure)
문제 4
CNC기계의 움직임을 전기적인 신호로 속도와 위치를 피드백하는 장치는?
1리졸버 (resolver)
2컨트롤러 (controller)
3볼 스크루(ball screw)
4패리티 체크(parity-check)
문제 5
연삭 숫돌의 표시에 대한 설명이 옳은 것은?
1연삭입자 C는 갈색 알루미나를 의미한다.
2결합제 R은 레지노이드 결합제를 의미한다.
3연삭 숫돌의 입도 #100이 #300보다 입자의 크기가 크다
4결합도 K 이하는 경한 숫돌, L ~ O는 중간 정도 숫돌, P이상은 연한 숫돌이다.
문제 6
드릴 머신으로서 할 수 없는 작업은?
1널링
2스폿 페이싱
3카운터 보링
4카운터 싱킹
문제 7
나사연삭기의 연삭방법이 아닌 것은?
1다인 나사연삭 방법
2단식 나사연삭 방법
3역식 나사연삭 방법
4센터리스 나사연삭 방법
문제 8
20℃에서 20mm인 게이지 블록이 손과 접촉 후 온도가 36℃가 되었을 때, 게이지에 생긴 오차는 몇 mm인가? (단, 선팽창계수는 1.0 × 10-6/℃이다.)
13.2×10-4
23.2×10-3
36.4×10-4
46.4×10-3
문제 9
절삭공작기계가 아닌 것은?
1선반
2연삭기
3플레이너
4굽힘 프레스
문제 10
선반에서 맨드릴(mandrel)의 종류가 아닌 것은?
1갱 맨드릴
2나사 맨드릴
3이동식 맨드릴
4테이퍼 맨드릴
문제 11
구멍가공을 하기 위해서 가공물을 고정시키고 드릴이 가공 위치로 이동할 수 있도록 제작된 드릴링 머신은?
1다두 드릴링 머신
2다축 드릴링 머신
3탁상 드릴링 머신
4레이디얼 드릴링 머신
문제 12
일감에서 회전운동과 이송을 주며, 숫돌을 일감표면에 약한 압력으로 눌러 대고 다듬질할 면에 따라 매우 작고 빠른 진동을 주어 가공하는 방법은?
1래핑
2드레싱
3드릴링
4슈퍼 피니싱
문제 13
선반을 설계할 때 고려할 사항으로 틀린 것은?
1고장이 적고 기계효율이 좋을 것
2취급이 간단하고 수리가 용이할 것
3강력 절삭이 되고 절삭 능률이 클 것
4기계적 마모가 높고, 가격이 저렴할 것
문제 14
선반의 주요 구조부가 아닌 것은?
1베드
2심압대
3주축대
4회전 테이블
문제 15

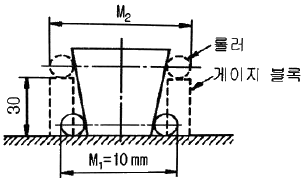

그림에서 플러그 게이지의 기울기가 0.05일 때. M2의 길이 [mm]는? (단, 그림의 치수단위는 mm이다.)
110.5
211.5
313
416
문제 16
삼각함수에 의하여 각도를 길이로 계산하여 간접적으로 각도를 구하는 방법으로, 블록게이지와 함께 사용하는 측정기는?
1사인 바
2베벨 각도기
3오토 콜리메이터
4콤비네이션 세트
문제 17
상향절삭과 하향절삭에 대한 설명으로 틀린 것은?
1하향절삭은 상향절삭보다 표면거칠기가 우수하다,
2상향절삭은 하향절삭에 비해 공구의 수명이 짧다,
3상향절삭은 하향절삭과는 달리 백래시 제거장치가 필요하다,
4상향절삭은 하향절삭할 때보다 가공물을 견고하게 고정하여야한다,
문제 18
주축의 회전운동을 직선 왕복운동으로 변화시킬 때 사용하는 밀링 부속장치는?
1바이스
2분할대
3슬로팅 장치
4래크 절삭 장치
문제 19
밀링작업의 단식 분할법에 원주를 15등분 하려고 한다. 이 때 분할대 크랭크의 회전수를 구하고, 15구멍열 분할판을 몇 구멍씩 보내면 되는가?
1l회전에 10구멍씩
22회전에 10구멍씩
33회전에 10구멍씩
44회전에 10구멍씩
문제 20
일반적인 손다듬질 작업 공정순서로 옳은 것은?
1정 → 줄 → 스크레이퍼 → 쇠톱
2줄 → 스크레이퍼 → 쇠톱 → 정
3쇠톱 → 정 → 줄 → 스크레이퍼
4스크레이퍼 → 정 → 쇠톱 → 줄
문제 21
그림과 같이 수직 원통을 30° 정도 경사지게 일직선으로 자른 경우의 전개도로 가장 적합한 형상은?
1
2
3
4
문제 22
SM20C의 재료기호에서 탄소 함유랑은 몇 %정도인가?
10.18 ~ 0.23 %
20.2 ~ 0.3 %
32.0 ~ 3.0 %
418 ~ 23%
문제 23
다음 그럼에서 “A"의 치수는 얼마인가?
1200
2225
3250
4300
문제 24
대상물의 일부를 파단한 경계 또는 일부를 떼어낸 경계를 표시하는 선으로 옳은 것은?
1가는 1점 쇄선
2가는 2점 쇄선
3가는 1점 쇄선으로 끝부문 및 방향이 변하는 부분을 굵게 한 선
4불규칙한 파형의 가는 실선
문제 25
보기는 제3각법 정투상도로 그린 그림이다. 정면도로 가장 적합한 투상도는?
1
2
3
4
문제 26
도면 작성 시 가는 실선을 사용하는 경우가 아닌 것은?
1특별히 범위나 영역을 나타내기 위한 틀의 선
2반복되는 자세한 모양의 생략을 나타내는 선
3테이퍼가 진 모양을 설명하기 위해 표시하는 선
4소재의 굽은 부분이나 가공 공정을 표시하는 선
문제 27
그림은 맞물리는 어떤 기어를 나타낸 간략도이다. 이 기어는 무엇인가?
1스퍼기어
2헬리컬 기어
3나사 기어
4스파이럴 베벨기어
문제 28
최대 실체 공차방식을 적용할 때 공차붙이 형체와 그 데이텀 형체 두 곳에 함께 적용하는 경우로 옳 게 표현한 것은?
1
2
3
4
문제 29
나사의 표시법 중 관용 평행나사 “A"급을 표시하는 방법으로 옳은 것은?
1Rc 1/2 A
2G 1/2 A
3A Rc 1/2
4A G 1/2
문제 30
보기와 같은 용접기호의 설명으로 옳은 것은?
1화살표쪽 에서 50mm 용접길이의 맞대기 용접
2화살표 반대쪽에서 50mm 용접길이의 맞대기 용접
3화실표 쪽에서 두께가 6mm인 필릿 용접
4화실표 반대쪽에서 두께가 6mm인 필릿 용접
문제 31
가공방법의 표시 기호에서 “SPBR"은 무슨 가공인가?
1기어 셰이빙
2액체 호닝
3배럴 연마
4훗 블라스팅
문제 32
“2줄 M20 × 2”와 같은 나사 표시 기호에서 리드는 얼마인가?
15 mm
22 mm
33 mm
44 mm
문제 33
바퀴의 암(arm), 형강 등과 같은 제품을 단면을 나타낼 때, 전단면을 90°회전하거나 절단할 곳의 전후를 끊어서 그 사이에 단면도를 그리는 방법은?
1전단면도
2부문 단면도
3계단 단면도
4회전도시 단면도
문제 34
다음 중 합금 공구강의 재질 기호가 아닌 것은?
1STC 60
2STD 12
3STF 6
4STS 21
문제 35
다음 중 가는 실선으로 나타내지 않는 선은?
1지시선
2치수선
3해칭선
4피치선
문제 36
그림과 같은 입체도에서 화살표 방향 투상도로 가장 적함한 것은?
1
2
3
4
문제 37
보기는 제3각법 정투상도로 그린 그림이다. 우측면도로 가장 적합한 것은?
1
2
3
4
문제 38
다음과 같은 I 형강 재료의 표시법으로 옳은 것은?
1I AxBxt - L
2txl AxB - L
3L - IxAxBxt
4I BxAxt - L
문제 39
체인 스프로킷 휠의 피치원 지름을 나타내는 선의 종류는?
1가는 실선
2가는 1점 쇄선
3가는 2점 쇄선
4굵은 1점 쇄선
문제 40
구멍의 치수는
, 축의 치수는
일 때. 최대 틈새는?
, 축의 치수는 일 때. 최대 틈새는?10.004
20.005
30.007
40.009
문제 41
담금질한 강재의 잔류 오스테나이트를 제거하며, 치수변화 등을 방지하는 목적으로 0℃ 이하에서 열처리하는 방법은?
1저온뜨임
2심냉처리
3마템퍼링
4용체화처리
문제 42
열간 가공과 냉간 가공을 구별하는 온도는?
1포정 온도
2공석 온도
3공정 온도
4재결정 온도
문제 43
소결합금으로 된 공구강은?
1초경합금
2스프링강
3탄소공구강
4기계구조용강
문제 44
공구 재료가 갖추어야 할 일반적 성질 중 틀린 것은?
1인성이 클 것
2취성이 클 것
3고온경도가 클 것
4내마멸성이 클 것
문제 45
플라스틱 재료의 일반적인 성질을 설명한 것 중 틀린 것은?
1열에 약하다.
2성형성이 좋다.
3표면경도가 높다.
4대부분 전기 절연성이 좋다.
문제 46
주철에서 탄소강과 같이 강인성이 우수한 조직을 만들 수 있는 흑연 모양은?
1편상흑연
2괴상흑연
3구상흑연
4공정상흑연
문제 47
구리합금 중 최고의 강도를 가진 석출 경화성 합금으로 내열성, 내식성이 우수하여 베어링 및 고급 스프링 재료로 이용되는 청동은?
1납청동
2인청동
3베릴륨 청동
4알루미늄 청동
문제 48
다음 중 발전기, 전동기, 변압기 등의 철심 재료에 가장 적합한 특수강은?
1규소강
2베어링강
3스프링강
4고속도공구강
문제 49
알루미늄의 성질로 틀린 것은?
1비중이 악 7.8이다,
2면심입방격자 구조이다,
3용융점은 악 660℃이다,
4대기중에서는 내식성이 좋다,
문제 50
담금질 조직 중에 냉각속도가 가장 빠를 때 나타나는 조직은?
1소르바이트
2마텐자이트
3오스테나이트
4트루스타이트
문제 51
잇수 32, 피치 12.7mm, 회전수 500rpm의 스프로킷 휠에 50번 롤러 체인을 사용하였을 경우 전달동력은 약 몇 kW 인가? (단, 50번 롤러 체인의 파단하중은 22.10kN, 안전율은 15이다.)
17.8
26.4
35.6
45.0
문제 52
0.45 t의 물체를 지지하는 아이 볼트에서 볼트의 허용인장응력이 48MPa라 할 때, 다음 미터나사 중 가장 적합한 것은? (단, 나사 바깥지름은 골지름의 1.25배로 가정하고. 적합한 사양 중 가장 작은 크기를 선정한다.)
1M14
2M16
3M18
4M20
문제 53
원형 봉에 비틀림 모멘트를 가할 때 비틀림 변형이 생기는데, 이 때 나타나는 탄성을 이용한 스프링은?
1토션바
2벌류트 스프링
3와이어 스프링
4비틀림 코일스프링
문제 54
용접이음의 단점에 속하지 않는 것은?
1내부 결함이 생기기 쉽고 정확한 검사가 어럽다,
2용접공의 기능에 따라 용접부의 강도가 좌우된다,
3다른 이음작업과 비교하여 작업 공정이 많은 편이다,
4잔류응력이 발생하기 쉬워서 이를 제거하는 작업이 필요하다,
문제 55
볼 베어링에서 수명에 대한 설명으로 옳은 것은?
1베어링에 작용하는 하중의 3승에 비례한다
2베어링에 작용하는 하중의 3승에 반비례한다,
3베어링에 작용하는 하중의 10.3승에 비례한다,
4베어링에 작용하는 하중의 10/3승에 반비례한다,
문제 56
전달동력 2.4 kW, 회전수 1800 rpm을 전달하는 축의 지름은 악 몇 mm이상으로 해야 하는가? (단, 축의 허용전단응력은 20MpaOl다.)
120
212
315
417
문제 57
묻힘 키(sunk key)에 생기는 전단응력을 τ, 압축응력을 σc 라고 할 때
이면 키 폭 b와 높이 h의 관계식으로 옳은 것은? (단, 키 홈의 높이는 키 높이의 1/2이다.)
이면 키 폭 b와 높이 h의 관계식으로 옳은 것은? (단, 키 홈의 높이는 키 높이의 1/2이다.)1b = h
2h = b/4
3b = h/2
4b = 2h
문제 58
기어의 피치원 지름이 무한대로 회전운동을 직선운동으로 바꿀 때 사용하는 기어는?
1베벨 기어
2헬리컬 기어
3래크와 피니언
4웜 기어
문제 59
주로 회전운동을 왕복운동으로 변환시키는 데 사용하는 기계요소로서 내연기관의 개폐기구 등에 사용되는 것은?
1마찰차(friction wheel)
2클러치(clutch)
3기어(gear)
4캠(cam)
문제 60
드럼의 지름 600mm인 브레이크 시스템에서 98.1 Nm의 제동 토크를 발성시키고자 할 때 블록을 드럼에 밀어붙이는 힘은 악 몇 KN인가? (단, 접촉부 마찰계수는 0.3이다.)
10.54
21.09
31.51
41.96
문제 61
다음 중 기본적인 2차원 동차 좌표 변환으로 볼 수 없는 것은?
1extrusion
2translation
3rotation
4reflection
문제 62
CAD 소프트웨어가 반드시 갖추고 있어야 할 기능으로 거리가 먼 것은?
1화면 제어 기능
2치수 기입 기능
3도형 편집 기능
4인터넷 기능
문제 63
x2 + y2- 25 = 0인 원 이 있다. 원 상의 점(3,4)에서 접선의 방정식으로 옳은 것은?
13x + 4y - 25 = 0
23x + 4y - 50 = 0
34x + 3y - 25 = 0
44x + 3y - 50 = 0
문제 64
(x+7)2 + (y-4)2 = 64 인 원의 중심좌표와 반지름을 구하면?
1중심좌표 (-7,4), 반지름 8
2중심좌표 (7, -4), 반지름 8
3중심좌표 (-7,4), 반지름 64
4중심좌표 (7, -4), 반지름 64
문제 65
슬리드 모델링 방식 중 B-rep과 비교한 CSG의 특징이 아닌 것은?
1불리언 연산자 사용으로 명확한 모델생성이 쉽다.
2데이터가 간결하여 필요 메모리가 적다,
3형상 수정이 용이하고 체적, 중량을 계산할 수 있다,
4투상도, 투시도, 전개도, 표면적 계산이 용이하다,
문제 66
서피스 모델에서 사용되는 기본곡면의 종류에 속하지 않는 것은?
1Revolved surface
2Topology surface
3Sweep surface
4Bezier surface
문제 67
솔리드 모델링 기법의 일종인 특징형상 모델링 기법에 대한 설명으로 옳지 않은 것은?
1모델링 입력을 설계자 또는 제작자에게 익숙한 형상 단위로 하자는 것이다,
2각각의 형상단위는 주요 치수를 파라미터로 입력하도록 되어있다,
3전형적인 특징현상은 모떼기, 구멍, 필릿, 슬롯 등이 있다,
4사용 분야와 사용자에 관계없이 특징형상의 종류가 항상 일정하다는 것이 장점이다,
문제 68
곡선들 중에서 원추단면 곡선(conic section curve)이 아닌 것은?
1포물선(paravola)
2타원(ellipse)
3대수곡선 (algebraic curve)
4쌍곡선(hyperbola)
문제 69
동차좌표(homogeneous coordinate)에 의한 표현을 바르게 설명한 것은?
1N차원의 벡터를 N-l차원의 벡터로 표현한 것이다.
2N차원의 벡터를 N+l차원의 벡터로 표현한 것이다.
3N차원의 벡터를 N(N-l)차원의 벡터로 표현 한 것이다.
4N차원의 벡터를 N(N+l)차원의 벡터로 표현 한 것이다.
문제 70
플로터 형식에 있어서 펜(pen)식과 래스터(raster)식으로 구분할 때 다음 중 펜식 플로터에 속하는 것은?
1정전식
2잉크셋식
3리니어 모터식
4열전사식
문제 71
3차원 형상을 표현하는데 있어서 사용하는 Z-buffer 방법은 무엇을 의미하는가?
1음영을 나타내기 위한 방법
2은선 또는 은면을 제거하기 위한 방법
3view-prot에 모델을 나타내기 위한 방법
4두 곡면을 부드럽게 연결하기 위한 방법
문제 72
공학적 해석(부피, 무게중심, 관성모멘트 등의 계산)을 적용할 때 쓰는 가장 적합한 모델은?
1솔리드 모델
2서피스 모델
3와이어프레임 모델
4데이터 모델
문제 73
컬러 잉크젯 플로터에 사용되는 기본적인 색상이 아닌 것은?
1magenta
2black
3cyan
4green
문제 74
반지름이 R이고 피치(pitch)가 p인 나사의 나선(helix)을 나선의 회전각(x축과 이루는 각) θ에 대한 매개변수식으로 나타낸 것으로 옳은 것은? (단,
는 각각 x. y, z축 방향의 단위벡터이다.)
는 각각 x. y, z축 방향의 단위벡터이다.)1
2
3
4
문제 75
지정된 점(정점 또는 조정점)을 모두 통과하도록 고안된 곡선은?
1Bezier curve
2B-spline curve
3Spline curve
4NURBS curve
문제 76
CAD를 이용한 설계 과정이 종래의 제도판에서 제도기를 이용하여 2차원적으로 작업하는 설계과정과의 차이점에 해당하지 않는 것은?
1개념 설계 단계를 거치는 점
2전산화된 데이터베이스를 활용한다는 점
3컴퓨터에 의한 해석을 용이하게 할 수 있다는 점
4형상을 수치 데이터화하여 데이터베이스에 저장한다는 점
문제 77
베지어(Bezier) 곡선에 관한 설명 중 옳지 않은 것은?
1곡선은 양단의 끝점을 통과한다,
21개의 정점 변화는 곡선 전체에 영항을 미친다,
3n개의 정점에 의해서 정의된 곡선은 (n+1)차 곡선이다,
4곡선은 정점을 연결하는 다각형의 내측에 존재한다,
문제 78
다음과 같은 특징을 가진 디스플레이는?
1PDP
2TFT-LCD
3CRT
4OLED
문제 79
모델링과 관계된 용어의 설명으로 잘못된 것은?
1스위핑(Sweeping) : 하나의 2차원 단면형상을 입력하고 이를 안내곡선을 따라 이동시켜 입체를 생성하는 것
2스키닝(Skinning) : 원하는 경로상에 여러개의 단면 형상을 위치시키고 이를 덮는 입체를 생성하는 것
3리프팅(Lifting) : 주어진 물체 특정면의 전부 또는 일부를 원하는 방항으로 움직여서 물체가 그 방항으로 늘어난 효과를 갖도록 하는 것
4블랜딩(Blending) : 주어진 형상을 국부적으로 변화 시키는 방법으로 접하는 곡면을 예리한 모서리로 처리하는 것
문제 80
다음 중 데이터의 전송속도를 나타내는 단위는?
1BPS
2MIPS
3DPI
4RPM
문제 1
기어 절삭기에서 창성법으로 치형을 가공하는 공구가 아닌 것은?
1호브(hob)
2브로치(broach)
3래크 커터 (rack cutter)
4피니언 커터 (pinion cutter)
문제 2
드릴작업에 대한 설명으로 적절하지 않은 것은?
1드릴작업은 항상 시작할 때 보다 끝날 때 이송을 빠르게 한다.
2지름이 큰 드릴을 사용할 때는 바이스를 테이블에 고정한다.
3드릴은 사용 전에 점검하고 마모나 균열이 있는 것은 사용하지 않는다.
4드릴이나 드릴 소켓을 뽑을 때는 전용공구를 사용하고 해머 등으로 두드리지 않는다
문제 3
절삭공구의 절삭면에 평행하게 마모되는 현상은?
1치핑(chipping)
2플랭크 마모(flank wear)
3크레이터 마모(creater wear)
4온도 파손(temperature failure)
문제 4
CNC기계의 움직임을 전기적인 신호로 속도와 위치를 피드백하는 장치는?
1리졸버 (resolver)
2컨트롤러 (controller)
3볼 스크루(ball screw)
4패리티 체크(parity-check)
문제 5
연삭 숫돌의 표시에 대한 설명이 옳은 것은?
1연삭입자 C는 갈색 알루미나를 의미한다.
2결합제 R은 레지노이드 결합제를 의미한다.
3연삭 숫돌의 입도 #100이 #300보다 입자의 크기가 크다
4결합도 K 이하는 경한 숫돌, L ~ O는 중간 정도 숫돌, P이상은 연한 숫돌이다.
문제 6
드릴 머신으로서 할 수 없는 작업은?
1널링
2스폿 페이싱
3카운터 보링
4카운터 싱킹
문제 7
나사연삭기의 연삭방법이 아닌 것은?
1다인 나사연삭 방법
2단식 나사연삭 방법
3역식 나사연삭 방법
4센터리스 나사연삭 방법
문제 8
20℃에서 20mm인 게이지 블록이 손과 접촉 후 온도가 36℃가 되었을 때, 게이지에 생긴 오차는 몇 mm인가? (단, 선팽창계수는 1.0 × 10-6/℃이다.)
13.2×10-4
23.2×10-3
36.4×10-4
46.4×10-3
문제 9
절삭공작기계가 아닌 것은?
1선반
2연삭기
3플레이너
4굽힘 프레스
문제 10
선반에서 맨드릴(mandrel)의 종류가 아닌 것은?
1갱 맨드릴
2나사 맨드릴
3이동식 맨드릴
4테이퍼 맨드릴
문제 11
구멍가공을 하기 위해서 가공물을 고정시키고 드릴이 가공 위치로 이동할 수 있도록 제작된 드릴링 머신은?
1다두 드릴링 머신
2다축 드릴링 머신
3탁상 드릴링 머신
4레이디얼 드릴링 머신
문제 12
일감에서 회전운동과 이송을 주며, 숫돌을 일감표면에 약한 압력으로 눌러 대고 다듬질할 면에 따라 매우 작고 빠른 진동을 주어 가공하는 방법은?
1래핑
2드레싱
3드릴링
4슈퍼 피니싱
문제 13
선반을 설계할 때 고려할 사항으로 틀린 것은?
1고장이 적고 기계효율이 좋을 것
2취급이 간단하고 수리가 용이할 것
3강력 절삭이 되고 절삭 능률이 클 것
4기계적 마모가 높고, 가격이 저렴할 것
문제 14
선반의 주요 구조부가 아닌 것은?
1베드
2심압대
3주축대
4회전 테이블
문제 15
그림에서 플러그 게이지의 기울기가 0.05일 때. M2의 길이 [mm]는? (단, 그림의 치수단위는 mm이다.)
110.5
211.5
313
416
문제 16
삼각함수에 의하여 각도를 길이로 계산하여 간접적으로 각도를 구하는 방법으로, 블록게이지와 함께 사용하는 측정기는?
1사인 바
2베벨 각도기
3오토 콜리메이터
4콤비네이션 세트
문제 17
상향절삭과 하향절삭에 대한 설명으로 틀린 것은?
1하향절삭은 상향절삭보다 표면거칠기가 우수하다,
2상향절삭은 하향절삭에 비해 공구의 수명이 짧다,
3상향절삭은 하향절삭과는 달리 백래시 제거장치가 필요하다,
4상향절삭은 하향절삭할 때보다 가공물을 견고하게 고정하여야한다,
문제 18
주축의 회전운동을 직선 왕복운동으로 변화시킬 때 사용하는 밀링 부속장치는?
1바이스
2분할대
3슬로팅 장치
4래크 절삭 장치
문제 19
밀링작업의 단식 분할법에 원주를 15등분 하려고 한다. 이 때 분할대 크랭크의 회전수를 구하고, 15구멍열 분할판을 몇 구멍씩 보내면 되는가?
1l회전에 10구멍씩
22회전에 10구멍씩
33회전에 10구멍씩
44회전에 10구멍씩
문제 20
일반적인 손다듬질 작업 공정순서로 옳은 것은?
1정 → 줄 → 스크레이퍼 → 쇠톱
2줄 → 스크레이퍼 → 쇠톱 → 정
3쇠톱 → 정 → 줄 → 스크레이퍼
4스크레이퍼 → 정 → 쇠톱 → 줄
문제 21
그림과 같이 수직 원통을 30° 정도 경사지게 일직선으로 자른 경우의 전개도로 가장 적합한 형상은?
1
2
3
4
문제 22
SM20C의 재료기호에서 탄소 함유랑은 몇 %정도인가?
10.18 ~ 0.23 %
20.2 ~ 0.3 %
32.0 ~ 3.0 %
418 ~ 23%
문제 23
다음 그럼에서 “A"의 치수는 얼마인가?
1200
2225
3250
4300
문제 24
대상물의 일부를 파단한 경계 또는 일부를 떼어낸 경계를 표시하는 선으로 옳은 것은?
1가는 1점 쇄선
2가는 2점 쇄선
3가는 1점 쇄선으로 끝부문 및 방향이 변하는 부분을 굵게 한 선
4불규칙한 파형의 가는 실선
문제 25
보기는 제3각법 정투상도로 그린 그림이다. 정면도로 가장 적합한 투상도는?
1
2
3
4
문제 26
도면 작성 시 가는 실선을 사용하는 경우가 아닌 것은?
1특별히 범위나 영역을 나타내기 위한 틀의 선
2반복되는 자세한 모양의 생략을 나타내는 선
3테이퍼가 진 모양을 설명하기 위해 표시하는 선
4소재의 굽은 부분이나 가공 공정을 표시하는 선
문제 27
그림은 맞물리는 어떤 기어를 나타낸 간략도이다. 이 기어는 무엇인가?
1스퍼기어
2헬리컬 기어
3나사 기어
4스파이럴 베벨기어
문제 28
최대 실체 공차방식을 적용할 때 공차붙이 형체와 그 데이텀 형체 두 곳에 함께 적용하는 경우로 옳 게 표현한 것은?
1
2
3
4
문제 29
나사의 표시법 중 관용 평행나사 “A"급을 표시하는 방법으로 옳은 것은?
1Rc 1/2 A
2G 1/2 A
3A Rc 1/2
4A G 1/2
문제 30
보기와 같은 용접기호의 설명으로 옳은 것은?
1화살표쪽 에서 50mm 용접길이의 맞대기 용접
2화살표 반대쪽에서 50mm 용접길이의 맞대기 용접
3화실표 쪽에서 두께가 6mm인 필릿 용접
4화실표 반대쪽에서 두께가 6mm인 필릿 용접
문제 31
가공방법의 표시 기호에서 “SPBR"은 무슨 가공인가?
1기어 셰이빙
2액체 호닝
3배럴 연마
4훗 블라스팅
문제 32
“2줄 M20 × 2”와 같은 나사 표시 기호에서 리드는 얼마인가?
15 mm
22 mm
33 mm
44 mm
문제 33
바퀴의 암(arm), 형강 등과 같은 제품을 단면을 나타낼 때, 전단면을 90°회전하거나 절단할 곳의 전후를 끊어서 그 사이에 단면도를 그리는 방법은?
1전단면도
2부문 단면도
3계단 단면도
4회전도시 단면도
문제 34
다음 중 합금 공구강의 재질 기호가 아닌 것은?
1STC 60
2STD 12
3STF 6
4STS 21
문제 35
다음 중 가는 실선으로 나타내지 않는 선은?
1지시선
2치수선
3해칭선
4피치선
문제 36
그림과 같은 입체도에서 화살표 방향 투상도로 가장 적함한 것은?
1
2
3
4
문제 37
보기는 제3각법 정투상도로 그린 그림이다. 우측면도로 가장 적합한 것은?
1
2
3
4
문제 38
다음과 같은 I 형강 재료의 표시법으로 옳은 것은?
1I AxBxt - L
2txl AxB - L
3L - IxAxBxt
4I BxAxt - L
문제 39
체인 스프로킷 휠의 피치원 지름을 나타내는 선의 종류는?
1가는 실선
2가는 1점 쇄선
3가는 2점 쇄선
4굵은 1점 쇄선
문제 40
구멍의 치수는 , 축의 치수는 일 때. 최대 틈새는?
, 축의 치수는 일 때. 최대 틈새는?10.004
20.005
30.007
40.009
문제 41
담금질한 강재의 잔류 오스테나이트를 제거하며, 치수변화 등을 방지하는 목적으로 0℃ 이하에서 열처리하는 방법은?
1저온뜨임
2심냉처리
3마템퍼링
4용체화처리
문제 42
열간 가공과 냉간 가공을 구별하는 온도는?
1포정 온도
2공석 온도
3공정 온도
4재결정 온도
문제 43
소결합금으로 된 공구강은?
1초경합금
2스프링강
3탄소공구강
4기계구조용강
문제 44
공구 재료가 갖추어야 할 일반적 성질 중 틀린 것은?
1인성이 클 것
2취성이 클 것
3고온경도가 클 것
4내마멸성이 클 것
문제 45
플라스틱 재료의 일반적인 성질을 설명한 것 중 틀린 것은?
1열에 약하다.
2성형성이 좋다.
3표면경도가 높다.
4대부분 전기 절연성이 좋다.
문제 46
주철에서 탄소강과 같이 강인성이 우수한 조직을 만들 수 있는 흑연 모양은?
1편상흑연
2괴상흑연
3구상흑연
4공정상흑연
문제 47
구리합금 중 최고의 강도를 가진 석출 경화성 합금으로 내열성, 내식성이 우수하여 베어링 및 고급 스프링 재료로 이용되는 청동은?
1납청동
2인청동
3베릴륨 청동
4알루미늄 청동
문제 48
다음 중 발전기, 전동기, 변압기 등의 철심 재료에 가장 적합한 특수강은?
1규소강
2베어링강
3스프링강
4고속도공구강
문제 49
알루미늄의 성질로 틀린 것은?
1비중이 악 7.8이다,
2면심입방격자 구조이다,
3용융점은 악 660℃이다,
4대기중에서는 내식성이 좋다,
문제 50
담금질 조직 중에 냉각속도가 가장 빠를 때 나타나는 조직은?
1소르바이트
2마텐자이트
3오스테나이트
4트루스타이트
문제 51
잇수 32, 피치 12.7mm, 회전수 500rpm의 스프로킷 휠에 50번 롤러 체인을 사용하였을 경우 전달동력은 약 몇 kW 인가? (단, 50번 롤러 체인의 파단하중은 22.10kN, 안전율은 15이다.)
17.8
26.4
35.6
45.0
문제 52
0.45 t의 물체를 지지하는 아이 볼트에서 볼트의 허용인장응력이 48MPa라 할 때, 다음 미터나사 중 가장 적합한 것은? (단, 나사 바깥지름은 골지름의 1.25배로 가정하고. 적합한 사양 중 가장 작은 크기를 선정한다.)
1M14
2M16
3M18
4M20
문제 53
원형 봉에 비틀림 모멘트를 가할 때 비틀림 변형이 생기는데, 이 때 나타나는 탄성을 이용한 스프링은?
1토션바
2벌류트 스프링
3와이어 스프링
4비틀림 코일스프링
문제 54
용접이음의 단점에 속하지 않는 것은?
1내부 결함이 생기기 쉽고 정확한 검사가 어럽다,
2용접공의 기능에 따라 용접부의 강도가 좌우된다,
3다른 이음작업과 비교하여 작업 공정이 많은 편이다,
4잔류응력이 발생하기 쉬워서 이를 제거하는 작업이 필요하다,
문제 55
볼 베어링에서 수명에 대한 설명으로 옳은 것은?
1베어링에 작용하는 하중의 3승에 비례한다
2베어링에 작용하는 하중의 3승에 반비례한다,
3베어링에 작용하는 하중의 10.3승에 비례한다,
4베어링에 작용하는 하중의 10/3승에 반비례한다,
문제 56
전달동력 2.4 kW, 회전수 1800 rpm을 전달하는 축의 지름은 악 몇 mm이상으로 해야 하는가? (단, 축의 허용전단응력은 20MpaOl다.)
120
212
315
417
문제 57
묻힘 키(sunk key)에 생기는 전단응력을 τ, 압축응력을 σc 라고 할 때 이면 키 폭 b와 높이 h의 관계식으로 옳은 것은? (단, 키 홈의 높이는 키 높이의 1/2이다.)
이면 키 폭 b와 높이 h의 관계식으로 옳은 것은? (단, 키 홈의 높이는 키 높이의 1/2이다.)1b = h
2h = b/4
3b = h/2
4b = 2h
문제 58
기어의 피치원 지름이 무한대로 회전운동을 직선운동으로 바꿀 때 사용하는 기어는?
1베벨 기어
2헬리컬 기어
3래크와 피니언
4웜 기어
문제 59
주로 회전운동을 왕복운동으로 변환시키는 데 사용하는 기계요소로서 내연기관의 개폐기구 등에 사용되는 것은?
1마찰차(friction wheel)
2클러치(clutch)
3기어(gear)
4캠(cam)
문제 60
드럼의 지름 600mm인 브레이크 시스템에서 98.1 Nm의 제동 토크를 발성시키고자 할 때 블록을 드럼에 밀어붙이는 힘은 악 몇 KN인가? (단, 접촉부 마찰계수는 0.3이다.)
10.54
21.09
31.51
41.96
문제 61
다음 중 기본적인 2차원 동차 좌표 변환으로 볼 수 없는 것은?
1extrusion
2translation
3rotation
4reflection
문제 62
CAD 소프트웨어가 반드시 갖추고 있어야 할 기능으로 거리가 먼 것은?
1화면 제어 기능
2치수 기입 기능
3도형 편집 기능
4인터넷 기능
문제 63
x2 + y2- 25 = 0인 원 이 있다. 원 상의 점(3,4)에서 접선의 방정식으로 옳은 것은?
13x + 4y - 25 = 0
23x + 4y - 50 = 0
34x + 3y - 25 = 0
44x + 3y - 50 = 0
문제 64
(x+7)2 + (y-4)2 = 64 인 원의 중심좌표와 반지름을 구하면?
1중심좌표 (-7,4), 반지름 8
2중심좌표 (7, -4), 반지름 8
3중심좌표 (-7,4), 반지름 64
4중심좌표 (7, -4), 반지름 64
문제 65
슬리드 모델링 방식 중 B-rep과 비교한 CSG의 특징이 아닌 것은?
1불리언 연산자 사용으로 명확한 모델생성이 쉽다.
2데이터가 간결하여 필요 메모리가 적다,
3형상 수정이 용이하고 체적, 중량을 계산할 수 있다,
4투상도, 투시도, 전개도, 표면적 계산이 용이하다,
문제 66
서피스 모델에서 사용되는 기본곡면의 종류에 속하지 않는 것은?
1Revolved surface
2Topology surface
3Sweep surface
4Bezier surface
문제 67
솔리드 모델링 기법의 일종인 특징형상 모델링 기법에 대한 설명으로 옳지 않은 것은?
1모델링 입력을 설계자 또는 제작자에게 익숙한 형상 단위로 하자는 것이다,
2각각의 형상단위는 주요 치수를 파라미터로 입력하도록 되어있다,
3전형적인 특징현상은 모떼기, 구멍, 필릿, 슬롯 등이 있다,
4사용 분야와 사용자에 관계없이 특징형상의 종류가 항상 일정하다는 것이 장점이다,
문제 68
곡선들 중에서 원추단면 곡선(conic section curve)이 아닌 것은?
1포물선(paravola)
2타원(ellipse)
3대수곡선 (algebraic curve)
4쌍곡선(hyperbola)
문제 69
동차좌표(homogeneous coordinate)에 의한 표현을 바르게 설명한 것은?
1N차원의 벡터를 N-l차원의 벡터로 표현한 것이다.
2N차원의 벡터를 N+l차원의 벡터로 표현한 것이다.
3N차원의 벡터를 N(N-l)차원의 벡터로 표현 한 것이다.
4N차원의 벡터를 N(N+l)차원의 벡터로 표현 한 것이다.
문제 70
플로터 형식에 있어서 펜(pen)식과 래스터(raster)식으로 구분할 때 다음 중 펜식 플로터에 속하는 것은?
1정전식
2잉크셋식
3리니어 모터식
4열전사식
문제 71
3차원 형상을 표현하는데 있어서 사용하는 Z-buffer 방법은 무엇을 의미하는가?
1음영을 나타내기 위한 방법
2은선 또는 은면을 제거하기 위한 방법
3view-prot에 모델을 나타내기 위한 방법
4두 곡면을 부드럽게 연결하기 위한 방법
문제 72
공학적 해석(부피, 무게중심, 관성모멘트 등의 계산)을 적용할 때 쓰는 가장 적합한 모델은?
1솔리드 모델
2서피스 모델
3와이어프레임 모델
4데이터 모델
문제 73
컬러 잉크젯 플로터에 사용되는 기본적인 색상이 아닌 것은?
1magenta
2black
3cyan
4green
문제 74
반지름이 R이고 피치(pitch)가 p인 나사의 나선(helix)을 나선의 회전각(x축과 이루는 각) θ에 대한 매개변수식으로 나타낸 것으로 옳은 것은? (단, 는 각각 x. y, z축 방향의 단위벡터이다.)
는 각각 x. y, z축 방향의 단위벡터이다.)1
2
3
4
문제 75
지정된 점(정점 또는 조정점)을 모두 통과하도록 고안된 곡선은?
1Bezier curve
2B-spline curve
3Spline curve
4NURBS curve
문제 76
CAD를 이용한 설계 과정이 종래의 제도판에서 제도기를 이용하여 2차원적으로 작업하는 설계과정과의 차이점에 해당하지 않는 것은?
1개념 설계 단계를 거치는 점
2전산화된 데이터베이스를 활용한다는 점
3컴퓨터에 의한 해석을 용이하게 할 수 있다는 점
4형상을 수치 데이터화하여 데이터베이스에 저장한다는 점
문제 77
베지어(Bezier) 곡선에 관한 설명 중 옳지 않은 것은?
1곡선은 양단의 끝점을 통과한다,
21개의 정점 변화는 곡선 전체에 영항을 미친다,
3n개의 정점에 의해서 정의된 곡선은 (n+1)차 곡선이다,
4곡선은 정점을 연결하는 다각형의 내측에 존재한다,
문제 78
다음과 같은 특징을 가진 디스플레이는?
1PDP
2TFT-LCD
3CRT
4OLED
문제 79
모델링과 관계된 용어의 설명으로 잘못된 것은?
1스위핑(Sweeping) : 하나의 2차원 단면형상을 입력하고 이를 안내곡선을 따라 이동시켜 입체를 생성하는 것
2스키닝(Skinning) : 원하는 경로상에 여러개의 단면 형상을 위치시키고 이를 덮는 입체를 생성하는 것
3리프팅(Lifting) : 주어진 물체 특정면의 전부 또는 일부를 원하는 방항으로 움직여서 물체가 그 방항으로 늘어난 효과를 갖도록 하는 것
4블랜딩(Blending) : 주어진 형상을 국부적으로 변화 시키는 방법으로 접하는 곡면을 예리한 모서리로 처리하는 것
문제 80
다음 중 데이터의 전송속도를 나타내는 단위는?
1BPS
2MIPS
3DPI
4RPM
