문제 1
CNC선반에서그림과 같이 A에서 B로 이동시 증분좌표계 프로그램으로 옳은것은?
1X40.0 Z20.0 ;
2U20.0 Z20.0 ;
3U20.0 W-30.0 ;
4X40.0 W-30.0 ;
문제 2
절삭유의 사용 목적이 아닌 것은?
1공작물 냉각
2구성인선 발생 방지
3절삭열에 의한 정밀도 저하
4절삭공구의 날 끝의 온도상승 방지
문제 3
밀링 가공에서 테이블의 이송속도를 구하는 식으로 옳은 것은? (단, F는 테이블 이송속도(㎜/min), fz는 커터 1개의 날 당 이송(㎜/tooth), Z는 커터의 날수, n은 커터의 회전수(rpm), fr은 커터 1회전당 이송(㎜/rev)이다.)
1F=fz×Z
2F=fr×fz
3F= fz×fr×n
4F= fz×Z×n
문제 4
수평밀링과 유사하나 복잡한 형상의 지그, 게이지, 다이 등을 가공하는 소형 밀링머신은?
1공구 밀링 머신
2나사 밀링 머신
3플레이너형 밀링 머신
4모방 밀링 머신
문제 5
다음 연삭숫돌의 규격표시에서 ‘L’이 의미하는 것은?
1입도
2조직
3결합제
4결합도
문제 6
배럴 가공 중 가공물의 치수 정밀도를 높이고, 녹이나 스케일 제거의 역할을 하기 위해 혼합되는 것은?
1강구
2맨드릴
3방진구
4미디어
문제 7
구성인선에 대한 설명으로 틀린 것은?
1치핑 현상을 막는다.
2가공 정밀도를 나쁘게 한다.
3가공면의 표면 거칠기를 나쁘게 한다.
4절삭공구의 마모를 크게 한다.
문제 8
GC 60 K m V 1호이며 외경이 300㎜인 연삭숫돌을 사용한 연삭기의 회전수가 1700rpm이라면 숫돌의 원주 속도는 약 몇 m/min인가?
1102
2135
31602
41725
문제 9
게이지 블록을 취급할 때 주의사항으로 적절하지 않은 것은?
1목재 작업대나 가죽 위에서 사용할 것
2먼지가 적고 습한 실내에서 사용할 것
3측정면은 깨끗한 천이나 가죽으로 잘 닦을 것
4녹이나 돌기의 해를 막기 위하여 사용한 뒤에는 잘 닦아 방청유를 칠해 둘 것
문제 10
선반 작업에서의 안전사항으로 틀린 것은?
1칩(chip)은 손으로 제거하지 않는다.
2공구는 항상 정리정돈하며 사용한다.
3절삭 중 측정기로 바깥지름을 측정한다.
4측정, 속도변환 등은 반드시 기계를 정지한 후에 한다.
문제 11
진직도를 수치화할 수 있는 측정기가 아닌 것은?
1수준기
2광선정반
33차원측정기
4레이저 측정기
문제 12
수평식 보링머신의 분류가 아닌 것은?
1베드형
2플로우형
3테이블형
4플레이너형
문제 13
범용 선반작업에서 내경 테이퍼 절삭가공 방법이 아닌 것은?
1테이퍼 리머에 의한 방법
2복식공구대의 회전에 의한 방법
3테이퍼 절삭장치를 이용하는 방법
4심압대를 편위시켜 가공하는 방법
문제 14
게이지블록 등의 측정기 측정면과 정밀기계 부품, 광학 렌즈 등의 마무리 다듬질가공 방법으로 가장 적절한 것은?
1연삭
2래핑
3호닝
4밀링
문제 15
전해연삭의 특징이 아닌 것은?
1가공면은 광택이 나지 않는다.
2기계적인 연삭보다 정밀도가 높다.
3가공물의 종류나 경도에 관계없이 능률이 좋다.
4복잡한 형상의 가공물을 변형 없이 가공할 수 있다.
문제 16
총형공구에 의한 기어절삭에 만능밀링머신의 분할대와 같이 사용되는 밀링커터는?
1베벨 밀링커터
2헬리컬 밀링커터
3인벌류트 밀링커터
4하이포이드 밀링커터
문제 17
치공구를 사용하는 목적으로 틀린 것은?
1복잡한 부품의 경제적인 생산
2작업자의 피로가 증가하고 안전성 감소
3제품의 정밀도 및 호환성의 향상
4제품의 불량이 적고 생산능력을 향상
문제 18
드릴 선단부에 마멸이 생긴 경우 선단부의 끝 날을 연삭하여 사용하는 방법은?
1시닝(thinning)
2트루잉(truing)
3드레싱(dressing)
4글레이징(glazing)
문제 19
공작기계의 종류 중 테이블의 수평길이 방향 왕복운동과 공구는 테이블의 가로 방향으로 이송하며, 대형 공작물의 평면 작업에 주로 사용하는 것은?
1코어 보링 머신
2플레이너
3드릴링 머신
4브로칭 머신
문제 20
리드 스크루가 1인치당 6산의 선반으로 1인치에 대하여
산의 나사를 깍으려고 할 때, 변환기어 값은? (단, 주동측 기어: A, 종동측 기어: C 이다.)
산의 나사를 깍으려고 할 때, 변환기어 값은? (단, 주동측 기어: A, 종동측 기어: C 이다.)1A: 127, C:110
2A: 130, C: 110
3A: 110, C: 127
4A: 120, C: 110
문제 21
다음 그림과 같은 I형강의 표기방법으로 옳은 것은? (단, L은 형강의 길이이다.)
1I H×B×t×L
2I B×H×t-L
3I B×H×t×L
4I H×B×t-L
문제 22
그림과 같은 탄소강 재질의 가공품 질량은 약 몇g인가? (단, 치수의 단위는 ㎜이며, 탄소강의 밀도는 7.8g/cm3으로 계산한다.)
149.09
254.81
364.54
471.75
문제 23
다음 기하공차 중에서 자세 공차를 나타내는 것은?
1
2
3
4
문제 24
다음 용접 기호 중 필릿 용접 기호는?
1
2
3
4
문제 25
다음 중 토우를 매끄럽게 하라는 용접부 및 용접부 표면의 보조기호는?
1
2
3
4
문제 26
구멍의 치수가
이고, 축의 치수가
일 때 최대틈새는?
이고, 축의 치수가 일 때 최대틈새는?10.004
20.005
30.008
40.009
문제 27
그림의 기호가 의미하는 표면의 무늬결의 지시에 대한 설명으로 옳은 것은?
1표면의 무늬결이 여러 방향이다.
2표면의 무늬결 방향이 기호가 사용된 투상면에 수직이다.
3기호가 적용되는 표면의 중심에 관해 대략적으로 원이다.
4기호가 사용되는 투상면에 관해 2개의 경사 방향에 교차한다.
문제 28
KS재료 기호 명칭 중에서 “SF340A”로 나타나는 재질의 명칭은?
1냉간 압연 강재
2탄소강 단강품
3보일러용 압연 강재
4일반 구조용 탄소 강관
문제 29
다음과 같은 기하공차에 대한 설명으로 틀린 것은?
1허용공차가 ø0.01 이내이다.
2문자 ‘A’는 데이텀을 나타낸다.
3기하공차는 원통도를 나타낸다.
4지름이 여러 개로 구성된 다단축에 주로 적용하는 기하공차이다.
문제 30
그림과 같이 절단할 곳의전후를 파단선으로 끊어서 회전도시 단면도로 나타낼 때 단면도의 외형선은 어떤 선을 사용해야 하는가?
1굵은 실선
2가는 실선
3굵은 1점 쇄선
4가는 2점 쇄선
문제 31
그림과 같은 입체도에서 화살표 방향이 정면일 경우 평면도로 가장 적합한 투상도는?
1
2
3
4
문제 32
치수를 기입할 때 기준면을 설정하여 기점기호 (○)를 사용한 후 기점기호를 기준으로 치수를 기입하는 방법은?
1직렬 치수기입
2병렬 치수기입
3누진 치수기입
4좌표 치수기입
문제 33
다음과 같은 3각법으로 그린 투상도의 입체도로 가장 옳은 것은? (단, 화살표 방향이 정면이다.)
1
2
3
4
문제 34
다음 그림에서 L로 표시된 부분의 길이(㎜)는?
152.5
285.0
3140.0
4152.5
문제 35
일반적으로 그림과 같은 입체도를 제1각법과 제3각법으로 도시할 때 배열위치가 동일한 것을 모두 고른 것은?
1정면도, 배면도
2정면도, 평면도
3우측면도, 배면도
4정면도, 우측면도
문제 36
그림에서 도시한 KS A ISO 6411-A4/8.5의 해석으로 틀린 것은?
1센터구멍의 간략 표시를 나타낸 것이다.
2종류는 A형으로 모따기가 있는 경우를 나타낸다.
3센터 구멍이 필요한 경우를 나타내었다.
4드릴 구멍의 지름은 4mm, 카운터싱크 구멍지름은 8.5mm이다.
문제 37
베어링 호칭 번호가 6301인 구름베어링의 안지름은 몇 ㎜인가?
110
211
312
415
문제 38
다음 중 무하중 상태로 그려지는 스프링이 아닌 것은?
1접시 스프링
2겹판 스프링
3벌류트 스프링
4스파이럴 스프링
문제 39
그림과 같은 KS 용접기호의 명칭은?
1플러그 용접
2점 용접
3이면 용접
4심 용접
문제 40
다음 제3각법으로 투상된 도면 중 잘못된 투상도가 포함된 것은?
1
2
3
4
문제 41
7:3황동에 Sn을 1% 첨가한 것으로 전연성이 우수하여 관 또는 판을 만들어 증발기와 열교환기 등에 사용되는 것은?
1에드미럴티 황동
2네이벌 황동
3알루미늄 황동
4망간 황동
문제 42
18-8형 스테인리스강의 특징에 대한 설명으로 틀린 것은?
1합금성분은 Fe를 기반으로 Cr 18%, Ni 8%이다.
2비자성체이다.
3오스테나이트계이다.
4탄소를 다량 첨가하면 피팅 부식을 방지할 수 있다.
문제 43
주철을 파면에 따라 분류할 때 해당되지 않는 것은?
1회주철
2가단주철
3반주철
4백주철
문제 44
다음 중 열처리에서 풀림의 목적과 가장 거리가 먼 것은?
1조직의 균질화
2냉간 가공성 향상
3재질의 경화
4잔류 응력 제거
문제 45
열가소성 재료의 유동성을 측정하는 시험방법은?
1뉴턴 인덱스법
2멜트 인덱스법
3캐스팅 인덱스법
4샤르피 시험법
문제 46
0.4%C의 탄소강을 950℃로 가열하여 일정시간 충분히 유지시킨 후 상온까지 서서히 냉각시켰을 때의 상온 조직은?
1페라이트 + 펄라이트
2페라이트 + 소르바이트
3시멘타이트 + 펄라이트
4시멘타이트 + 소르바이트
문제 47
다공질 재료에 윤활유를 흡수시켜 계속해서 급유하지 않아도 되는 베어링 합금은?
1켈밋
2루기메탈
3오일라이트
4하이드로날륨
문제 48
다음 중 소결경질합금이 아닌 것은?
1위디아(Widia)
2탕갈로이(Tungaloy)
3카보로이(Carboloy)
4코비탈륨(Cobitalium)
문제 49
Fe에 Ni이 42~48%가 합금화된 재료로 전등의 백금선에 대용되는 것은?
1콘스탄탄
2백동
3모넨메탈
4플래티나이트
문제 50
순철의 변태에서 α-Fe이 γ-Fe로 변화하는 변태는?
1A1 변태
2A2 변태
3A3 변태
4A4 변태
문제 51
어떤 블록 브레이크 장치가 5.5kW의 동력을 제동할 수 있다. 브레이크 블록의 길이가 80㎜, 폭이 20㎜라면 이 브레이크의 용량은 몇 MPa×m/s인가?
13.4
24.2
35.9
47.3
문제 52
45kN의 하중을 받는 엔드 저널의 지름은 약 몇 ㎜인가? (단, 저널의 지름과 길이의 비
이고, 저널이 받는 평균압력은 5MPa이다.)
이고, 저널이 받는 평균압력은 5MPa이다.)170.9
274.6
377.5
482.4
문제 53
기어 절삭에서 언더컷을 방지하기 위한 방법으로 옳은 것은?
1기어의 이 높이를 낮게, 압력각은 작게한다.
2기어의 이 높이를 낮게, 압력각은 크게한다.
3기어의 이 높이를 높게, 압력각은 작게한다.
4기어의 이 높이를 높게, 압력각은 크게한다.
문제 54
회전수 1500rpm, 축의 직경110㎜인 묻힘키를 설계하려고 한다. 폭이 28㎜, 높이가 18㎜, 길이가 300㎜일 때 묻힘키가 전달할 수 있는 최대 동력(kW)은? (단, 키의 허용전단응력 τa=40MPa이며, 키의 허용전단응력만을 고려한다.)
1933
21265
32903
43759
문제 55
8m/s의 속도로 15kW의 동력을 전달하는 평벨트의 이완측 장력(N)은? (단, 긴장측의 장력은 이완측 장력의 3배이고, 원심력은 무시한다.)
1938
21471
31961
42942
문제 56
나사의 종류 중 먼지, 모래 등이 나사산 사이에 들어가도 나사의 작동에 별로 영향을 주지 않으므로 전구와 소켓의 결합부, 또는 호스의 이음부에 주로 사용되는 나사는?
1사다리꼴나사
2톱니나사
3유니파이 보통나사
4둥근나사
문제 57
축을 형상에 따라 분류할 경우 이에해당되지 않는 것은?
1크랭크축
2차축
3직선축
4유연성축
문제 58
외경 10cm, 내경 5cm의 속빈 원통이 축방향으로 100kN의 인장 하중을 받고있다. 이 때 축 방향 변형률은? (단, 이 원통의 세로탄성계수는 120GPa이다.)
11.415×10-4
22.415×10-4
31.415×10-3
42.415×10-3
문제 59
용접이음의 단점에 속하지 않는 것은?
1내부 결함이 생기기 쉽고 정확한 검사가 어렵다.
2다른 이음작업과 비교하여 작업 공정이 많은 편이다.
3용접공의 기능에 따라 용접부의 강도가 좌우된다.
4잔류응력이 발생하기 쉬워서 이를 제거하는 작업이 필요하다.
문제 60
스프링 종류 중 하나인 고무 스프링(rubber spring)의 일반적인 특징에 관한 설명으로 틀린 것은?
1여러 방향으로 오는 하중에 대한 방진이나 감쇠가 하나의 고무로 가능하다.
2형상을 자유롭게 선택할 수 있고, 다양한 용도로 적용이 가능하다.
3방진 및 방음 효과가 우수하다.
4저온에서의 방진 능력이 우수하여 -10°C이하의 저온저장고 방진장치에 주로 사용된다.
문제 61
미리 정해진 내용의 문자나 숫자들을 컴퓨터가 인식할 수 있도록 정한 후 사람의 글씨 또는 인쇄된 문자를 스캔하여 컴퓨터에 문자를 인식시키는 입력장치는?
1CRT
2MICR
3OCR
4OMR
문제 62
다음 중 원추면을 하나의 평면으로 절단할 때 얻을 수 있는 원추곡선을 모두 고른 것은?
1㉡, ㉣
2㉠, ㉡, ㉣
3㉡, ㉢, ㉣
4㉠, ㉡, ㉢, ㉣
문제 63
NC 데이터에 의한 NC 가공작업이 쉬운 모델링은?
1와이어 프레임 모델링
2서피스 모델링
3솔리드 모델링
4윈도우 모델링
문제 64
타원
에 접하고 기울기가 1인 직선의 방정식은?
에 접하고 기울기가 1인 직선의 방정식은?1y=x±√5
2y=x±√7
3y=x±√11
4y=x±√13
문제 65
다음 중 기본적인 2차원 동차 좌표변환으로 볼 수 없는 것은?
1압출(extrusion)
2이동(translation)
3회전(rotation)
4반사(reflection)
문제 66
(x, y)좌표 기반의 2차원 평면에서 정의되는 직선의 방정식에서 기울기의 절대값이 가장 큰 것은?
1수평축에서 135도 기울어져 있는 직선
2x축 절편이 3, y축 절편이 15인 직선
3점 (10,10), (25,55)을 지나는 직선
4직선의 방정식이 4y=2x+7인 직선
문제 67
다음 출력장치 중 래스터 스캔 방식으로 운영되는 장치가 아닌 것은?
1정전식 플로터
2레이저 프린터
3잉크젯 플로터
4평판 플로터
문제 68
모델형상의 실제 기하학적 크기는 변화 없이 화면상의 출력 이미지에 대한 시각적인 확대 또는 축소가 이루어지는 것은?
1Panning
2Clipping
3Zooming
4Grouping
문제 69
원기둥을 3가지 3차원 형상 모델(CSG, B-rep, Voxel)로 표현할 때 요구되는 메모리 공간의 일반적인 크기의 비교로 옳은 것은?
1B-rep > CSG > Voxel
2B-rep > Voxel > CSG
3Voxel > CSG > B-rep
4Voxel > B-rep > CSG
문제 70
다음 중 knot 벡터를 사용하여 국부적인 변형이 가능한 곡선은?
1Bezier 곡선
2B-spline 곡선
3Ferguson 곡선
4음함수 곡선
문제 71
B-spline 곡선을 다양하게 변형할 수 있는 non-uniform한 곡선을 무엇이라고 하는가?
1Beizer 곡선
2Spline 곡선
3NURBS 곡선
4Coons 곡선
문제 72
3D CAD 데이터를 사용하여 레이아웃이나 조립성 등을 평가하기 위하여 컴퓨터상에서 부품을 설계하고 조립체를 생성하는 것은?
1rapid prototyping
2digital mock-up
3part programming
4reverse engineering
문제 73
CAD(Computer-Aided Design) 소프트웨어의 가장기본적인 역할은?
1기하 형상의 정의
2해석결과의 가시화
3유한요소 모델링
4설계물의 최적화
문제 74
다음과 같은 원추곡선(conic curve) 방정식을 정의하기 위해 필요한 구속조건의 수는?
13개
24개
35개
46개
문제 75
반지름 3, 중심점 (6, 7)인 원을 반지름 6, 중심점 (8, 4)의 원으로 변환하는 변환행렬로 알맞은 것은? (단, 변환 전과 후 원상의 점좌표는 동차좌표를 사용하여 각각
로 표시된다.)
로 표시된다.)1
2
3
4
문제 76

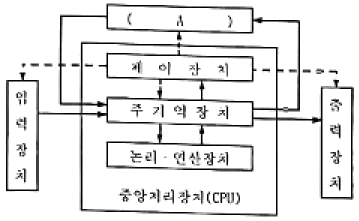

다음은 컴퓨터를 구성하는 장치의 5대 요소에 의한 기본적인 정보처리과정을 나타낸 것이다. ( A )안에 들어갈 것으로 옳은것은?
1인터페이스(interface)
2보조 기억 장치(auxiliary memory)
3부호기(encoder)
4마이크로프로세서(microprocessor)
문제 77
Beizer 곡선방정식의 특징으로서 적당하지 않은 것은?
1생성되는 곡선은 조정 다각형의 시작점과 끝점을 반드시 통과해야 한다.
2조정 다각형의 첫째 선분은 시작점의 접선벡터와 같은 방향이고, 마지막 선분은 끝점의 접선벡터와 같은 방향이다.
3조정 다각형의 꼭짓점의 순서를 거꾸로 하여 곡선을 생성하여도 같은 곡선을 생성하여야 한다.
4꼭짓점의 한 곳이 수정될 경우그 점을 중심으로 일부만 수정이 가능하므로 곡선의 국부적인 조정이 가능하다.
문제 78
기하학적 형상(geometric model)을 표현하는 방법 중 점, 직선, 곡선만으로 3차원 형상을 표현하는 것은?
1와이어 프레임 모델링
2라인 모델링
3shaded 모델링
4서피스 모델링
문제 79
솔리드 모델이 저장되는 데이터 자료구조의 종류로서 적당하지 않은 용어는?
1CSG 트리 구조
2half-edge 데이터 구조
3winged-edge 데이터 구조
4Polyhedron 데이터 구조
문제 80
B-rep 모델링 방식의 특성이 아닌 것은?
1화면 재생시간이 적게 소요된다
23면도, 투시도, 전개도 작성이 용이하다.
3데이터의 상호 교환이 쉽다.
4입체의 표면적 계산이 어렵다.
문제 1
CNC선반에서그림과 같이 A에서 B로 이동시 증분좌표계 프로그램으로 옳은것은?
1X40.0 Z20.0 ;
2U20.0 Z20.0 ;
3U20.0 W-30.0 ;
4X40.0 W-30.0 ;
문제 2
절삭유의 사용 목적이 아닌 것은?
1공작물 냉각
2구성인선 발생 방지
3절삭열에 의한 정밀도 저하
4절삭공구의 날 끝의 온도상승 방지
문제 3
밀링 가공에서 테이블의 이송속도를 구하는 식으로 옳은 것은? (단, F는 테이블 이송속도(㎜/min), fz는 커터 1개의 날 당 이송(㎜/tooth), Z는 커터의 날수, n은 커터의 회전수(rpm), fr은 커터 1회전당 이송(㎜/rev)이다.)
1F=fz×Z
2F=fr×fz
3F= fz×fr×n
4F= fz×Z×n
문제 4
수평밀링과 유사하나 복잡한 형상의 지그, 게이지, 다이 등을 가공하는 소형 밀링머신은?
1공구 밀링 머신
2나사 밀링 머신
3플레이너형 밀링 머신
4모방 밀링 머신
문제 5
다음 연삭숫돌의 규격표시에서 ‘L’이 의미하는 것은?
1입도
2조직
3결합제
4결합도
문제 6
배럴 가공 중 가공물의 치수 정밀도를 높이고, 녹이나 스케일 제거의 역할을 하기 위해 혼합되는 것은?
1강구
2맨드릴
3방진구
4미디어
문제 7
구성인선에 대한 설명으로 틀린 것은?
1치핑 현상을 막는다.
2가공 정밀도를 나쁘게 한다.
3가공면의 표면 거칠기를 나쁘게 한다.
4절삭공구의 마모를 크게 한다.
문제 8
GC 60 K m V 1호이며 외경이 300㎜인 연삭숫돌을 사용한 연삭기의 회전수가 1700rpm이라면 숫돌의 원주 속도는 약 몇 m/min인가?
1102
2135
31602
41725
문제 9
게이지 블록을 취급할 때 주의사항으로 적절하지 않은 것은?
1목재 작업대나 가죽 위에서 사용할 것
2먼지가 적고 습한 실내에서 사용할 것
3측정면은 깨끗한 천이나 가죽으로 잘 닦을 것
4녹이나 돌기의 해를 막기 위하여 사용한 뒤에는 잘 닦아 방청유를 칠해 둘 것
문제 10
선반 작업에서의 안전사항으로 틀린 것은?
1칩(chip)은 손으로 제거하지 않는다.
2공구는 항상 정리정돈하며 사용한다.
3절삭 중 측정기로 바깥지름을 측정한다.
4측정, 속도변환 등은 반드시 기계를 정지한 후에 한다.
문제 11
진직도를 수치화할 수 있는 측정기가 아닌 것은?
1수준기
2광선정반
33차원측정기
4레이저 측정기
문제 12
수평식 보링머신의 분류가 아닌 것은?
1베드형
2플로우형
3테이블형
4플레이너형
문제 13
범용 선반작업에서 내경 테이퍼 절삭가공 방법이 아닌 것은?
1테이퍼 리머에 의한 방법
2복식공구대의 회전에 의한 방법
3테이퍼 절삭장치를 이용하는 방법
4심압대를 편위시켜 가공하는 방법
문제 14
게이지블록 등의 측정기 측정면과 정밀기계 부품, 광학 렌즈 등의 마무리 다듬질가공 방법으로 가장 적절한 것은?
1연삭
2래핑
3호닝
4밀링
문제 15
전해연삭의 특징이 아닌 것은?
1가공면은 광택이 나지 않는다.
2기계적인 연삭보다 정밀도가 높다.
3가공물의 종류나 경도에 관계없이 능률이 좋다.
4복잡한 형상의 가공물을 변형 없이 가공할 수 있다.
문제 16
총형공구에 의한 기어절삭에 만능밀링머신의 분할대와 같이 사용되는 밀링커터는?
1베벨 밀링커터
2헬리컬 밀링커터
3인벌류트 밀링커터
4하이포이드 밀링커터
문제 17
치공구를 사용하는 목적으로 틀린 것은?
1복잡한 부품의 경제적인 생산
2작업자의 피로가 증가하고 안전성 감소
3제품의 정밀도 및 호환성의 향상
4제품의 불량이 적고 생산능력을 향상
문제 18
드릴 선단부에 마멸이 생긴 경우 선단부의 끝 날을 연삭하여 사용하는 방법은?
1시닝(thinning)
2트루잉(truing)
3드레싱(dressing)
4글레이징(glazing)
문제 19
공작기계의 종류 중 테이블의 수평길이 방향 왕복운동과 공구는 테이블의 가로 방향으로 이송하며, 대형 공작물의 평면 작업에 주로 사용하는 것은?
1코어 보링 머신
2플레이너
3드릴링 머신
4브로칭 머신
문제 20
리드 스크루가 1인치당 6산의 선반으로 1인치에 대하여 산의 나사를 깍으려고 할 때, 변환기어 값은? (단, 주동측 기어: A, 종동측 기어: C 이다.)
산의 나사를 깍으려고 할 때, 변환기어 값은? (단, 주동측 기어: A, 종동측 기어: C 이다.)1A: 127, C:110
2A: 130, C: 110
3A: 110, C: 127
4A: 120, C: 110
문제 21
다음 그림과 같은 I형강의 표기방법으로 옳은 것은? (단, L은 형강의 길이이다.)
1I H×B×t×L
2I B×H×t-L
3I B×H×t×L
4I H×B×t-L
문제 22
그림과 같은 탄소강 재질의 가공품 질량은 약 몇g인가? (단, 치수의 단위는 ㎜이며, 탄소강의 밀도는 7.8g/cm3으로 계산한다.)
149.09
254.81
364.54
471.75
문제 23
다음 기하공차 중에서 자세 공차를 나타내는 것은?
1
2
3
4
문제 24
다음 용접 기호 중 필릿 용접 기호는?
1
2
3
4
문제 25
다음 중 토우를 매끄럽게 하라는 용접부 및 용접부 표면의 보조기호는?
1
2
3
4
문제 26
구멍의 치수가 이고, 축의 치수가 일 때 최대틈새는?
이고, 축의 치수가 일 때 최대틈새는?10.004
20.005
30.008
40.009
문제 27
그림의 기호가 의미하는 표면의 무늬결의 지시에 대한 설명으로 옳은 것은?
1표면의 무늬결이 여러 방향이다.
2표면의 무늬결 방향이 기호가 사용된 투상면에 수직이다.
3기호가 적용되는 표면의 중심에 관해 대략적으로 원이다.
4기호가 사용되는 투상면에 관해 2개의 경사 방향에 교차한다.
문제 28
KS재료 기호 명칭 중에서 “SF340A”로 나타나는 재질의 명칭은?
1냉간 압연 강재
2탄소강 단강품
3보일러용 압연 강재
4일반 구조용 탄소 강관
문제 29
다음과 같은 기하공차에 대한 설명으로 틀린 것은?
1허용공차가 ø0.01 이내이다.
2문자 ‘A’는 데이텀을 나타낸다.
3기하공차는 원통도를 나타낸다.
4지름이 여러 개로 구성된 다단축에 주로 적용하는 기하공차이다.
문제 30
그림과 같이 절단할 곳의전후를 파단선으로 끊어서 회전도시 단면도로 나타낼 때 단면도의 외형선은 어떤 선을 사용해야 하는가?
1굵은 실선
2가는 실선
3굵은 1점 쇄선
4가는 2점 쇄선
문제 31
그림과 같은 입체도에서 화살표 방향이 정면일 경우 평면도로 가장 적합한 투상도는?
1
2
3
4
문제 32
치수를 기입할 때 기준면을 설정하여 기점기호 (○)를 사용한 후 기점기호를 기준으로 치수를 기입하는 방법은?
1직렬 치수기입
2병렬 치수기입
3누진 치수기입
4좌표 치수기입
문제 33
다음과 같은 3각법으로 그린 투상도의 입체도로 가장 옳은 것은? (단, 화살표 방향이 정면이다.)
1
2
3
4
문제 34
다음 그림에서 L로 표시된 부분의 길이(㎜)는?
152.5
285.0
3140.0
4152.5
문제 35
일반적으로 그림과 같은 입체도를 제1각법과 제3각법으로 도시할 때 배열위치가 동일한 것을 모두 고른 것은?
1정면도, 배면도
2정면도, 평면도
3우측면도, 배면도
4정면도, 우측면도
문제 36
그림에서 도시한 KS A ISO 6411-A4/8.5의 해석으로 틀린 것은?
1센터구멍의 간략 표시를 나타낸 것이다.
2종류는 A형으로 모따기가 있는 경우를 나타낸다.
3센터 구멍이 필요한 경우를 나타내었다.
4드릴 구멍의 지름은 4mm, 카운터싱크 구멍지름은 8.5mm이다.
문제 37
베어링 호칭 번호가 6301인 구름베어링의 안지름은 몇 ㎜인가?
110
211
312
415
문제 38
다음 중 무하중 상태로 그려지는 스프링이 아닌 것은?
1접시 스프링
2겹판 스프링
3벌류트 스프링
4스파이럴 스프링
문제 39
그림과 같은 KS 용접기호의 명칭은?
1플러그 용접
2점 용접
3이면 용접
4심 용접
문제 40
다음 제3각법으로 투상된 도면 중 잘못된 투상도가 포함된 것은?
1
2
3
4
문제 41
7:3황동에 Sn을 1% 첨가한 것으로 전연성이 우수하여 관 또는 판을 만들어 증발기와 열교환기 등에 사용되는 것은?
1에드미럴티 황동
2네이벌 황동
3알루미늄 황동
4망간 황동
문제 42
18-8형 스테인리스강의 특징에 대한 설명으로 틀린 것은?
1합금성분은 Fe를 기반으로 Cr 18%, Ni 8%이다.
2비자성체이다.
3오스테나이트계이다.
4탄소를 다량 첨가하면 피팅 부식을 방지할 수 있다.
문제 43
주철을 파면에 따라 분류할 때 해당되지 않는 것은?
1회주철
2가단주철
3반주철
4백주철
문제 44
다음 중 열처리에서 풀림의 목적과 가장 거리가 먼 것은?
1조직의 균질화
2냉간 가공성 향상
3재질의 경화
4잔류 응력 제거
문제 45
열가소성 재료의 유동성을 측정하는 시험방법은?
1뉴턴 인덱스법
2멜트 인덱스법
3캐스팅 인덱스법
4샤르피 시험법
문제 46
0.4%C의 탄소강을 950℃로 가열하여 일정시간 충분히 유지시킨 후 상온까지 서서히 냉각시켰을 때의 상온 조직은?
1페라이트 + 펄라이트
2페라이트 + 소르바이트
3시멘타이트 + 펄라이트
4시멘타이트 + 소르바이트
문제 47
다공질 재료에 윤활유를 흡수시켜 계속해서 급유하지 않아도 되는 베어링 합금은?
1켈밋
2루기메탈
3오일라이트
4하이드로날륨
문제 48
다음 중 소결경질합금이 아닌 것은?
1위디아(Widia)
2탕갈로이(Tungaloy)
3카보로이(Carboloy)
4코비탈륨(Cobitalium)
문제 49
Fe에 Ni이 42~48%가 합금화된 재료로 전등의 백금선에 대용되는 것은?
1콘스탄탄
2백동
3모넨메탈
4플래티나이트
문제 50
순철의 변태에서 α-Fe이 γ-Fe로 변화하는 변태는?
1A1 변태
2A2 변태
3A3 변태
4A4 변태
문제 51
어떤 블록 브레이크 장치가 5.5kW의 동력을 제동할 수 있다. 브레이크 블록의 길이가 80㎜, 폭이 20㎜라면 이 브레이크의 용량은 몇 MPa×m/s인가?
13.4
24.2
35.9
47.3
문제 52
45kN의 하중을 받는 엔드 저널의 지름은 약 몇 ㎜인가? (단, 저널의 지름과 길이의 비 이고, 저널이 받는 평균압력은 5MPa이다.)
이고, 저널이 받는 평균압력은 5MPa이다.)170.9
274.6
377.5
482.4
문제 53
기어 절삭에서 언더컷을 방지하기 위한 방법으로 옳은 것은?
1기어의 이 높이를 낮게, 압력각은 작게한다.
2기어의 이 높이를 낮게, 압력각은 크게한다.
3기어의 이 높이를 높게, 압력각은 작게한다.
4기어의 이 높이를 높게, 압력각은 크게한다.
문제 54
회전수 1500rpm, 축의 직경110㎜인 묻힘키를 설계하려고 한다. 폭이 28㎜, 높이가 18㎜, 길이가 300㎜일 때 묻힘키가 전달할 수 있는 최대 동력(kW)은? (단, 키의 허용전단응력 τa=40MPa이며, 키의 허용전단응력만을 고려한다.)
1933
21265
32903
43759
문제 55
8m/s의 속도로 15kW의 동력을 전달하는 평벨트의 이완측 장력(N)은? (단, 긴장측의 장력은 이완측 장력의 3배이고, 원심력은 무시한다.)
1938
21471
31961
42942
문제 56
나사의 종류 중 먼지, 모래 등이 나사산 사이에 들어가도 나사의 작동에 별로 영향을 주지 않으므로 전구와 소켓의 결합부, 또는 호스의 이음부에 주로 사용되는 나사는?
1사다리꼴나사
2톱니나사
3유니파이 보통나사
4둥근나사
문제 57
축을 형상에 따라 분류할 경우 이에해당되지 않는 것은?
1크랭크축
2차축
3직선축
4유연성축
문제 58
외경 10cm, 내경 5cm의 속빈 원통이 축방향으로 100kN의 인장 하중을 받고있다. 이 때 축 방향 변형률은? (단, 이 원통의 세로탄성계수는 120GPa이다.)
11.415×10-4
22.415×10-4
31.415×10-3
42.415×10-3
문제 59
용접이음의 단점에 속하지 않는 것은?
1내부 결함이 생기기 쉽고 정확한 검사가 어렵다.
2다른 이음작업과 비교하여 작업 공정이 많은 편이다.
3용접공의 기능에 따라 용접부의 강도가 좌우된다.
4잔류응력이 발생하기 쉬워서 이를 제거하는 작업이 필요하다.
문제 60
스프링 종류 중 하나인 고무 스프링(rubber spring)의 일반적인 특징에 관한 설명으로 틀린 것은?
1여러 방향으로 오는 하중에 대한 방진이나 감쇠가 하나의 고무로 가능하다.
2형상을 자유롭게 선택할 수 있고, 다양한 용도로 적용이 가능하다.
3방진 및 방음 효과가 우수하다.
4저온에서의 방진 능력이 우수하여 -10°C이하의 저온저장고 방진장치에 주로 사용된다.
문제 61
미리 정해진 내용의 문자나 숫자들을 컴퓨터가 인식할 수 있도록 정한 후 사람의 글씨 또는 인쇄된 문자를 스캔하여 컴퓨터에 문자를 인식시키는 입력장치는?
1CRT
2MICR
3OCR
4OMR
문제 62
다음 중 원추면을 하나의 평면으로 절단할 때 얻을 수 있는 원추곡선을 모두 고른 것은?
1㉡, ㉣
2㉠, ㉡, ㉣
3㉡, ㉢, ㉣
4㉠, ㉡, ㉢, ㉣
문제 63
NC 데이터에 의한 NC 가공작업이 쉬운 모델링은?
1와이어 프레임 모델링
2서피스 모델링
3솔리드 모델링
4윈도우 모델링
문제 64
타원 에 접하고 기울기가 1인 직선의 방정식은?
에 접하고 기울기가 1인 직선의 방정식은?1y=x±√5
2y=x±√7
3y=x±√11
4y=x±√13
문제 65
다음 중 기본적인 2차원 동차 좌표변환으로 볼 수 없는 것은?
1압출(extrusion)
2이동(translation)
3회전(rotation)
4반사(reflection)
문제 66
(x, y)좌표 기반의 2차원 평면에서 정의되는 직선의 방정식에서 기울기의 절대값이 가장 큰 것은?
1수평축에서 135도 기울어져 있는 직선
2x축 절편이 3, y축 절편이 15인 직선
3점 (10,10), (25,55)을 지나는 직선
4직선의 방정식이 4y=2x+7인 직선
문제 67
다음 출력장치 중 래스터 스캔 방식으로 운영되는 장치가 아닌 것은?
1정전식 플로터
2레이저 프린터
3잉크젯 플로터
4평판 플로터
문제 68
모델형상의 실제 기하학적 크기는 변화 없이 화면상의 출력 이미지에 대한 시각적인 확대 또는 축소가 이루어지는 것은?
1Panning
2Clipping
3Zooming
4Grouping
문제 69
원기둥을 3가지 3차원 형상 모델(CSG, B-rep, Voxel)로 표현할 때 요구되는 메모리 공간의 일반적인 크기의 비교로 옳은 것은?
1B-rep > CSG > Voxel
2B-rep > Voxel > CSG
3Voxel > CSG > B-rep
4Voxel > B-rep > CSG
문제 70
다음 중 knot 벡터를 사용하여 국부적인 변형이 가능한 곡선은?
1Bezier 곡선
2B-spline 곡선
3Ferguson 곡선
4음함수 곡선
문제 71
B-spline 곡선을 다양하게 변형할 수 있는 non-uniform한 곡선을 무엇이라고 하는가?
1Beizer 곡선
2Spline 곡선
3NURBS 곡선
4Coons 곡선
문제 72
3D CAD 데이터를 사용하여 레이아웃이나 조립성 등을 평가하기 위하여 컴퓨터상에서 부품을 설계하고 조립체를 생성하는 것은?
1rapid prototyping
2digital mock-up
3part programming
4reverse engineering
문제 73
CAD(Computer-Aided Design) 소프트웨어의 가장기본적인 역할은?
1기하 형상의 정의
2해석결과의 가시화
3유한요소 모델링
4설계물의 최적화
문제 74
다음과 같은 원추곡선(conic curve) 방정식을 정의하기 위해 필요한 구속조건의 수는?
13개
24개
35개
46개
문제 75
반지름 3, 중심점 (6, 7)인 원을 반지름 6, 중심점 (8, 4)의 원으로 변환하는 변환행렬로 알맞은 것은? (단, 변환 전과 후 원상의 점좌표는 동차좌표를 사용하여 각각 로 표시된다.)
로 표시된다.)1
2
3
4
문제 76
다음은 컴퓨터를 구성하는 장치의 5대 요소에 의한 기본적인 정보처리과정을 나타낸 것이다. ( A )안에 들어갈 것으로 옳은것은?
1인터페이스(interface)
2보조 기억 장치(auxiliary memory)
3부호기(encoder)
4마이크로프로세서(microprocessor)
문제 77
Beizer 곡선방정식의 특징으로서 적당하지 않은 것은?
1생성되는 곡선은 조정 다각형의 시작점과 끝점을 반드시 통과해야 한다.
2조정 다각형의 첫째 선분은 시작점의 접선벡터와 같은 방향이고, 마지막 선분은 끝점의 접선벡터와 같은 방향이다.
3조정 다각형의 꼭짓점의 순서를 거꾸로 하여 곡선을 생성하여도 같은 곡선을 생성하여야 한다.
4꼭짓점의 한 곳이 수정될 경우그 점을 중심으로 일부만 수정이 가능하므로 곡선의 국부적인 조정이 가능하다.
문제 78
기하학적 형상(geometric model)을 표현하는 방법 중 점, 직선, 곡선만으로 3차원 형상을 표현하는 것은?
1와이어 프레임 모델링
2라인 모델링
3shaded 모델링
4서피스 모델링
문제 79
솔리드 모델이 저장되는 데이터 자료구조의 종류로서 적당하지 않은 용어는?
1CSG 트리 구조
2half-edge 데이터 구조
3winged-edge 데이터 구조
4Polyhedron 데이터 구조
문제 80
B-rep 모델링 방식의 특성이 아닌 것은?
1화면 재생시간이 적게 소요된다
23면도, 투시도, 전개도 작성이 용이하다.
3데이터의 상호 교환이 쉽다.
4입체의 표면적 계산이 어렵다.
