문제 1

그림과 같이 2개의 연강봉에 같은 인장하중을 받을 때, 각 봉의 탄성변형에너지비 V₁ : V₂는? (단, 그림에서 길이 단위는 ㎜이고, 왼쪽봉의 탄성변형에너지가 V₁, 오른쪽 봉의 탄성변형에너지가 V₂이다.)

13 : 8

25 : 8

38 : 3

48 : 5

문제 2

다음 중 가장 큰 회전력을 전달시킬 수 있는 키는?

1납작키(flat key)

2둥근 키(round key)

3안장 키(saddle key)

4접선 키(tangential key)

문제 3

합성수지에 대한 일반적인 설명으로 틀린 것은?

1내화성 및 내열성이 좋지 않다.

2가공성이 좋고 성형이 간단하다.

3투명한 것이 있으며 착색이 자유롭다

4비중 대비 강도 및 강성이 낮은 편이다.

문제 4

유효지름 38㎜, 피치 8㎜, 접촉부 마찰계수가 0.1인 1줄 사각나사의 효율은 약 몇 %인가?

121.4

227.7

339.8

444.2

문제 5

그림과 같은 드럼에서 75N·m의 토크가 작용하고 있는 경우, 레버 끝에서 200N의 힘을 가하여 제동하려면 이 드럼의 지름은 약 몇 ㎜이어야 하는 가? (단, 브레이크 블록과 드럼사이의 마찰계수(μ)는 0.2이고, 그림에서 길이 단위는 ㎜이다.)

1475

2526

3584

4615

문제 6

불활성 가스를 사용하는 용접법은?

1심용접

2마찰 용접

3TIG 용접

4초음파 용접

문제 7

밀폐된 용기 안에서 유체에 작용하는 압력이 모든 방향으로 동일하게 작용 되는 원리는?

1파스칼의 원리

2베르누이의 원리

3오리피스의 원리

4보일-샤를의 원리

문제 8

중실축에 가해지는 토크가 T이고, 축 지름이 d일 때 이 축에 발생하는 최대 전단응력을 나타내는 식은?

1Tmax = 32T/(πd³)

2Tmax = 16T/(πd³)

3Tmax = T/(πd³)

4Tmax = T/(16πd³)

문제 9

동일재료의 축 A, B의 길이는 동일하고 지름이 각각 d, 2d일 경우 같은 각도만큼 비틀림 변형 시키는데 필요한 비틀림 모멘트 비 T_A/T_B의 값은?

11/2

21/4

31/8

41/16

문제 10

합금 주철에 포함된 각 합금 원소의 설명으로 틀린 것은?

1Ti은 강한 탈산제 역할을 한다.

2Mo은 흑연화 촉진제 역할을 한다.

3Cr은 흑연화를 방지하고, 탄화물을 안정시킨다.

4Ni은 흑연화를 촉진하고, 두꺼운 주물 부분의 조직이 거칠어지는 것을 방지한다.

문제 11

다음 중 커넥팅 로드와 같이 형상이 복잡한 것을 소성 가공하는 방법으로 가장 적합한 것은?

1압연(rolling)

2인발(drawing)

3전조(roll forming)

4형단조(die forging)

문제 12

체인 전동장치의 일반적인 특징으로 틀린 것은?

1윤활이 필요하다.

2진동과 소음이 거의 없다.

3전동효율이 95% 이상으로 좋다.

4미끄럼이 없는 일정한 속도비를 얻을 수 있다.

문제 13

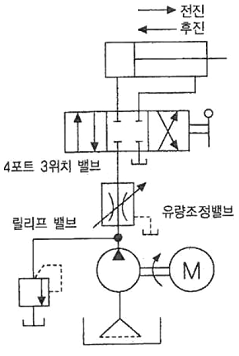

다음 그림에서 나타내는 유압 회로도의 명칭은?

1시퀀스 회로

2미터 인 회로

3브레이크 회로

4미터 아웃 회로

문제 14

절삭 가공 시 구성인선(built up edge)을 방지하기 위한 대책으로 틀린 것은?

1경사각(rake angle)을 작게 할 것.

2절삭 깊이(cut of depth)를 작게 할 것.

3절삭 속도(cutting speed)를 크게 할 것.

4공구의 인선(cutting edge)을 예리하게 랄 것

문제 15

다음 중 안전율을 가장 올바르게 나타낸 것 은?

1기준강도/허용응력

2인장강도/항복응력

3허용강도/인장응력

4항복응력/인장강도

문제 16

30000N·㎜의 비틀림 모멘트와 20000 N·㎜의 굽힘 모멘트를 동시에 받는 축의 상당 굽힘 모멘트는 약 몇 N·㎜인가?

18027

214028

328027

456054

문제 17

다음 중 육면체의 평행도나 원통의 진원도 측정에 가장 적합한 측정기는?

1각도 게이지

2다이얼 게이지

3하이트 게이지

4버니어 캘리퍼스

문제 18

유압펌프의 종류 중 용적형 펌프가 아닌 것은?

1기어 펌프

2베인 펌프

3축류 펌프

4회전피스톤 펌프

문제 19

알루미늄에 Cu, Mg, Mn을 첨가한 합금으로 경량이면서 담금질 시효경과 처리에 의해 강과 같은 높은 강도를 가진 것은?

1두랄루민

2바이메탈

3하이드로날륨

4엘린바

문제 20

주조할 때 금형에 접촉된 표면을 급랭시켜 표면은 백선화되어 단단한 층이 형성되고, 금속의 내부는 서냉되어 강인한 성질의 주철이 되는 것은?

1회주철

2칠드 주철

3가단주철

4구상흑연 주철

문제 21

그림과 같이 상태 1, 2 사이에서 계가 1→A→2→B→1과 같은 사이클을 이루고 있을 때, 열역학 제1법칙에 가장 적합한 표현은? (단, 여기서 Q는 열량, W는 계가 하는 일, U는 내부에너지를 나타낸다.)

1dU = δQ＋δW

2∆U = Q－W

3∮δQ = ∮δW

4∮δQ = ∮δU

문제 22

다음 중 정확하게 표기된 SI 기본단위 (7가지)의 개수가 가장 많은 것은? (단, SI 유도단위 및 그 외 단위는 제외한다.)

1A, Cd, ℃, Kg, m, Mol, N, s

2cd, J, K, kg, m, Mol, Pa, s

3A, J, ℃, kg, km, mol, S, W

4K, kg, km, mol, N, Pa, S, W

문제 23

다음 온도에 관한 설명 중 틀린 것은?

1온도는 뜨겁거나 차가운 정도를 나타낸다.

2열역학 제0법칙은 온도 측정과 관계된 법칙이다.

3섭씨온도는 표준기압 하에서 물의 어는점과 끓는점을 각각 0과 100으로 부여한 온도 척도이다.

4화씨온도 F와 절대온도 K사이에는 K=F＋273.15의 관계가 성립한다.

문제 24

압력이 일정할 때 공기 5kg을 0℃에서 100℃까지 가열하는데 필요한 열량은 약 몇 kJ인가? (단, 비열(Cp)은 온도T(℃)에 관계한 함수로 Cp(kJ/(kg·℃))=1.01＋0.000079×T이다.)

1365

2436

3480

4507

문제 25

온도 15℃, 압력 100kPa 상태의 체적이 일정한 용기 안에 어떤 이상 기체 5kg이 들어있다. 기체가 50℃ 가열되는 동안 이 엔트로피 증가량은 약 몇 kJ/K인가?(정압비열 1.001, 정적비열 0.7171kJ/(Kg.k)

10.411

20.486

30.575

40.732

문제 26

저열원 20℃와 고열원 700℃ 사이에서 작동하는 카르노 열기관의 열효율은약 몇 %인가?

130.1%

269.9%

352.9%

474.1%

문제 27

압력이 10⁶N/m², 체적이 1m²인 공기가 압력이 일정한 상태에서 400kJ의 일을 하였다. 변화 후의 체적은 약 몇 m³인가?

11.4

21.0

30.6

40.4

문제 28

8℃의 이상기체를 가역단열 압축하여 그 체적을 1/5로 하였을 때 기체의 온도는 약 몇 ℃인가? (단, 이 기체의 비열비는 1.4이다.)

1-125℃

2294℃

3222℃

4262℃

문제 29

보일러 입구의 압력이 9800kN/m 일 때 펌프가 수행한 일은 약 몇 kJ/kg인가? (단, 물의 비체적은 0.001m³/kg이다.)

19.79

215.17

387.25

4180.52

문제 30

10kg의 증기가 온도 50℃, 압력 38kPa, 체적 7.5m³일 때 총 내부에너지는 6700kJ이다. 이와 같은 상태의 증기가 가지고 있는 엔탈피는 약 몇 kJ인가?

1606

21794

33305

46985

문제 31

다음 중 비가역 과정으로 볼 수 없는 것은?

1마찰 현상

2낮은 압력으로의 자유 팽창

3등온 열전달

4상이한 조성물질의 혼합

문제 32

오토(Otto) 사이클에 관한 일반적인 설명 중 틀린 것은?

1불꽃 점화 기관의 공기 표준 사이클이다.

2연소과정을 정적 가열과정으로 간주한다.

3압축비가 클수록 효율이 높다.

4효율은 작업기체의 종류와 무관하다.

문제 33

역 Carnot cycle로 300K와 240K 사이에서 작동하고 있는 냉동기가 있다. 이 냉동기의 성능계수는?

문제 34

그림의 랭킨 사이클 (온도 (T) -엔트로피(s) 선도)에서 각각의 지점에서 엔탈피는 표와 같을 때 이 사이클의 효율은 약 몇 %인가?

133.7%

228.4%

325.2%

422.9%

문제 35

출력 10000kW의 터빈 플랜트의 시간당 연료소비량이 5000kg/h이다. 이 플랜트의 열효율은 약 몇 %인가? (단, 연료의 발열량은 33440kJ/kg이다.)

125.4%

221.5%

310.9%

440.8%

문제 36

100kPa, 25℃ 상태의 공기가 있다. 이 공기의 엔탈피가 298.615kJ/kg이라면 내부에너지는 약 몇 kJ/kg인가? (단, 공기는 분자량 28.97인 이상기체로 가정한다.)

1213.05kJ/kg

2241.07kJ/kg

3298.15kJ/kg

4383.72kJ/kg

문제 37

열역학 제2법칙과 관련된 설명으로 옳지 않은 것은?

1열효율이 100%인 열기관은 없다.

2저온 물체에서 고온 물체로 열은 자연적으로 전달되지 않는다.

3폐쇄계와 그 주변계가 열교환이 일어날 경우 폐쇄계와 주변계 각각의 엔트로피는 모두 상승한다.

4동일한 온도 범위에서 작동되는 가역 열기관은 비가역 열기관보다 열효율이 높다.

문제 38

열교환기를 흐름 배열(flow arrangement)에 따라 분류할 때 그림과 같은 형식은?

1평행류

2대향류

3병행류

4직교류

문제 39

어느 증기터빈에 0.4kg/s로 증기가 공급되어 260kW의 출력을 낸다. 입구의 증기 엔탈피 및 속도는 각각 3000kJ/kg ,720m/s, 출구의 증기 엔탈피 및 속도는 각각 2500kJ/kg, 120m/s이면, 이 터빈의 열손실은 약 몇 kW가 되는가?

115.9

240.8

320.0

4104

문제 40

밀폐계에서 기체의 압력이 100kPa으로 일정하게 유지되면서 체적이 1m³에서 2m³으로 증가되었을 때 옳은 설명은?

1밀폐계의 에너지 변화는 없다.

2외부로 행한 일은 100kJ이다.

3기체가 이상기체라면 온도가 일정하다.

4기체가 받은 열은 100kJ이다.

문제 41

차량이 800m의 언덕길을 올라가는데 6분, 내려오는데 2분이 소요되었고 0.3ℓ의 연료가 소비되었다. 내려올 때의 연료소비율이 8km/ℓ이었다면 올라갈 때의 연료소비율은 얼마인가?

12 ㎞/ℓ

24 ㎞/ℓ

36 ㎞/ℓ

48 ㎞/ℓ

문제 42

전자제어 가솔린엔진의 연료장치에서 연료압력이 낮은 원인으로 틀린 것은?

1연료 필터 막힘

2연료 리턴호스 막힘

3연료 펌프 압력 누설

4연료 공급파이프 누설

문제 43

공기유량 센서 중에서 흡입공기의 질량 유량을 계측하는 방식으로 옳은 것은?

1베인 방식

2맵센서 방식

3핫필름 방식

4칼만와류 방식

문제 44

디젤엔진의 노크 발생에 영향을 미치는 항목으로 짝지어진 것은?

1압축비, 연료의 휘발성, 옥탄가

2연료의 착화성, 압축비, 분사시기

3연료의 착화성, 연료분사량, 옥탄가

4연료의 휘발성, 배기구 형상, 연소실벽 온도

문제 45

연료계의 작동원리에 관한 설명으로 옳은 것은?

1뜨개가 연료의 증감에 따라 움직이면 저항의 변화로 인해 연료게이지가 작동된다.

2연료의 양에 따라 압력이 변동하면 서미스터 저항의 변화로 연료게이지가 작동된다.

3뜨개가 연료의 증감에 따라 움직이면 연료의 압력 변화로 인해 연료게이 지가 작동된다.

4뜨개가 연료의 증감에 따라 움직이면 링크의 움직임으로 직접 연료게이지 바늘이 작동된다.

문제 46

전자제어 가솔린엔진에서 공기 유량센서가 불량일 경우 예상되는 증상으로 틀린 것은?

1연료펌프가 작동하지 않는다.

2엔진 경고등이 점등 될 수 있다.

3가속이 늦거나 엔진부조가 발생할 수 있다.

4가속페달을 밟거나 뗄 때 시동이 꺼질 수 있다.

문제 47

DOHC엔진에서 밸브 가이드에 대한 설명으로 틀린 것은?

1배기밸브 가이드는 오일이 재순환하도록 안내 역할을 한다.

2흡기 밸브 가이드의 마모가 심하면 연소실로 오일이 유입된다.

3손상된 밸브 가이드는 교환 후 스템과 가이드간의 간극을 규정값으로 리밍 하여야 한다.

4흡기 밸브의 가이드 마모 시 흡기 다기관의 압력과 헤드커버 내의 압력 편차로 인해 흡기 밸브 가이드로 오일유입이 가중된다.

문제 48

커먼레일 디젤엔진에서 스로틀 플랩을 제어하기 위한 신호로 틀린 것은?

1엔진 회전속도

2냉각수 온도

3배기 온도

4흡기 온도

문제 49

캐니스터에 포집된 연료증발가스를 조절하는 장치는?

1PCSV(purge control solenoid valve)

2PCV(positive crankcase ventilation)

3EGR(exhaust gas recirculation)

4ACV(air control valve)

문제 50

크랭크축의 기능으로 틀린 것은?

1엔진의 좌·우 진동을 감소시킨다.

2커넥팅로드에서 전달되는 힘을 회전모멘트로 변화시킨다.

3동력행정 이외의 행정 시에는 역으로 피스톤에 운동을 전달한다.

4회전모멘트의 일부를 이용하여 오일펌프, 밸브기구, 발전기 등을 구동시킨다.

문제 51

전자제어 가솔린엔진의 연료장치에서 인젝터 유효 분사시간에 대한 설명으로 옳은 것은?

1전류가 가해지고 나서 인젝터가 닫힐 때까지 소요된 총시간

2인젝터에 전류가 가해지고 나서 분사하기 직전까지 소요된 시간

3전체 분사시간 중 인젝터 니들이 완전히 열릴 때 까지 도달하는데 걸린 시간을 뺀 나머지 시간

4인젝터에 가해진 분사시간이 끝난 후 인젝터 자력선이 완전히 사라질 때까지 걸리는 시간

문제 52

[표]는 디젤엔진의 전부하 운전에서 분사량을 시험한 결과이다. 수정해야할 실린더는?

13, 4, 5

21, 2, 4, 5

31, 2, 3, 4, 5

41, 2, 3, 4, 5, 6

문제 53

디젤 사이클의 이론 열효율에 대한 내용으로 옳은 것은? (단, 비열비는 일정, 압축비 : ε, 차단비 : σ)

1ε이 커질수록 열효율은 감소한다.

2ε이 일정할 때 σ가 커질수록 열효율은 크게 된다.

3ε이 일정할 때 σ가 작을수록 열효율은 크게 된다.

4ε이 작아지고 σ가 커질수록 열효율은 크게 된다.

문제 54

실린더 헤드 개스킷의 구비조건으로 틀린 것은?

1기밀성과 유밀성의 성능이 클 것

2엔진오일이 누출되지 않을 것

3내열성과 내압성이 작을 것

4냉각수가 누출되지 않을 것

문제 55

LPG엔진의 믹서장치에서 겨울철 냉간 시동 시 부족한 연료를 공급하여 시동을 원활하게 해주는 밸브로 옳은 것은?

1스타트 솔레노이드 밸브

2피드백 솔레노이드 밸브

3연료차단 솔레노이드 밸브

4아이들 업 솔레노이드 밸브

문제 56

오토사이클의 이론열효율에 대한 설명으로 틀린 것은?

1압축비가 증가하면 열효율이 증가한다.

2단열비가 증가하면 열효율이 증가한다.

3가열 열량은 열효율에 영향을 미치지 않는다.

4등압 팽창비가 1이상이면 열효율은 증가한다.

문제 57

디젤엔진의 연소실 구비 조건으로 틀린 것은?

1고속회전 시 연소 상태가 좋을 것

2평균유효압력이 낮을 것

3연료소비율이 낮을 것

4노크가 적을 것

문제 58

EGR 시스템의 설명으로 틀린 것은?

1NOx 저감 효과가 있다.

2연소실의 온도를 낮추는 효과가 있다.

3EGR 밸브가 열렸을 때 외부 흡입공기량이 증가한다.

4배기다기관과 흡기다기관 사이의 배기가스 재순환 통로에 EGR 밸브가 설치된다.

문제 59

부동액이 갖추어야 할 구비조건으로 틀린 것은?

1냉각수와 잘 혼합될 것

2냉각장치에서 순환성이 좋을 것

3냉각계통에 부식을 일으키지 않을 것

4온도변화에 따라 화학적 변화가 잘 일어날 것

문제 60

인젝터의 기본 분사시간을 결정하기 위한 센서는?

1산소 센서

2대기압 센서

3공기유량 센서

4공기온도 센서

문제 61

수동변속기에서 기어의 물림 시 2중 물림 방지 기구는 어디에 설치되어 있는가?

1기어와 기어 사이

2싱크로메시 기구 내

3슬리브와 허브 사이

4변속 시프트 축 사이

문제 62

유압식 제동장치에서 제동 시 차체가 한쪽으로 쏠리는 원인으로 거리가 먼 것은?

1허브 베어링의 풀림

2앞바퀴의 정렬 불량

3마스터 실린더 리턴 포트 막힘

4양쪽 바퀴의 공기압이 서로 다름

문제 63

듀얼 클러치 변속기의 특징으로 틀린 것은?

1연료소비효율이 좋다.

2자동변속기의 편리성을 갖추고 있다.

3수동변속기와 자동변속기의 장점을 조합한 변속기이다.

4자동변속기의 원리를 기반으로 전자제어 기능을 추가한 형식이다.

문제 64

전자식 케이블타입 주차브레이크(electronic parking brake)의 구성품 중 케이블의 장력을 측정하여 자동차이 조건 및 경사도에 따라 적절한 제동력이 가해지도록 하는 것은?

1TCU

2EPB 스위치

3제동력 감지센서

4주차 케이블 구동기어

문제 65

무단자동변속기 (CVT)의 특징으로 틀린 것은?

1변속 시 충격이 거의 없다.

2큰 동력 전달에 적합하도록 대형이다.

3운전 중 용이하게 감속비를 변화시킬 수 있다.

4벨트의 미끄러짐이 있을 경우 확실한 변속이 어렵다.

문제 66

ABS 장치에서 고장이 발생하여 경고등이 점등 되었을 때 제동관계 장치들의 작동상태에 대한 설명으로 옳은 것은?

1ABS가 고장 나더라도 일반 제동은 가능하게 함

2ABS가 고장 나더라도 EBD는 정상 작동되게 함

3시동 후 일정시간만 경고등을 점등하게 함

4유압회로가 누유 되지 않도록 차단

문제 67

자동차에 적용된 차체 자세제어장치의 제어 항목이 아닌 것은?

1구동력 제어 (TCS)

2전자 제동력 분재 제어 (EBD)

3전자제어 동력 조향 제어 (EPS)

4바퀴 잠김 방지 제동 제어 (ABS)

문제 68

자동차의 진동에 관련된 설명으로 틀린 것은?

1현가 스프링 위·아래 질량의 진동은 자동차의 승차감에 영향을 준다.

2자동차의 진동은 현가 스프링, 타이어 조합, 엔진지지 조합 등에서 발생한 다.

3진동이란 물체가 일정한 시간마다 동일한 운동으로 흔들리며 움직이는 현상이다.

4진동수란 단위 시간마다 불규칙 상태를 되풀이 하는 것으로 단위가 dB이 다.

문제 69

유압식 동력 조향장치에서 오일 리저버 탱크에 공기가 혼입되는 원인으로 옳은 것은?

1유압회로의 라인에서 오일 누설

2파워스티어링 기어박스의 불량

3오일펌프 구동벨트의 슬립

4오일 순환 통로의 막힘

문제 70

전자제어 현가장치 (ESC)에서 가능한 제어 기능이 아닌 것은?

1Anti - dive 제어

2Anti - squat 제어

3Anti - rolling 제어

4Anti - slip 제어

문제 71

축거가 2.6m이고 바깥쪽 전륜의 조향각이 30°, 바퀴 접지면 중심과 킹핀과의 거리가 25㎝인 차량의 최소회전반경은 약 몇 m인가?

14.25

25.45

36.45

48.25

문제 72

자동변속기차량에서 킥다운(kick - down)에 대한 설명으로 옳은 것은?

1구동력을 크게 하기 위해 강제로 다운 시프트하는 것이다.

2구동력을 크게 하기 위해 오버 드라이브 장치를 가동한다.

3속도 증가에 따른 연료의 저감을 위하여 연료를 차단한다.

4스로틀포지션 센서의 고장 시 엔진 회전수를 검출한다.

문제 73

공기 브레이크의 구성요소로 틀린 것은?

1하이드로릭 컨트롤 밸브

2브레이크 챔버

3릴레이 밸브

4언로더 밸브

문제 74

프로포셔닝 밸브의 설명으로 옳은 것은?

1베이퍼록 현상을 저감시킨다.

2캘리퍼에 브레이크 잔압을 일정하게 유지하는 기능을 한다.

3디스크 브레이크와 패드의 에어 갭을 항상 “0” 상태로 유지한다.

4급제동 시 전륜보다 후륜이 먼저 제동되는 것을 방지하여 차량의 방향성 상실을 방지한다.

문제 75

일체 차축식 현가장치와 비교하여 독립식 현가장치의 장점이 아닌 것은?

1승차감이 좋아진다.

2차의 안정성이 향상된다.

3강도가 크고, 구조가 간단하다.

4타이어와 노면의 접지성이 좋아진다.

문제 76

친환경(전기)자동차에 사용되는 감속기의 주요 기능에 해당하지 않는 것은?

1감속 기능 : 모터 구동력 증대

2증속 기능 : 증속 시 다운 시프트 적용

3차동 기능 : 차량 선회 시 좌우바퀴 차동

4파킹 기능 : 운전자 P단 조작 시 차량 파킹

문제 77

자동차의 주행 저항 중 공기저항을 바르게 표현한 것은?

1차량 전면의 투영면적에 비례하고, 차량 속도에 반비례한다.

2차량 전체의 투영면적과 차량 속도에 반비례 한다.

3차량 전체의 투영면적에 반비례하고, 차량 속도의 제곱에 비례한다.

4차량 전면의 투영면적에 비례하고, 차량 속도의 제곱에 비례한다.

문제 78

타이어 트레드 패턴의 필요성으로 틀린 것은?

1트레드에서 발생한 열을 방산 시킨다.

2타이어 내부에서 발생되는 열을 흡수 한다.

3옆 방향 슬립이나 전진 방향의 슬립을 방지한다.

4사용목적에 따라 구동력, 선회 성능을 향상 시킨다.

문제 79

노면과 타이어의 마찰계수가 0.4, 제동 초속도가 50km/h, 차륜 브레이크 드럼 등의 회전부분 상당중량이 차량중량의 5%인 경우 제동거리는 약 몇 m인가?

12.6

29.6

318.6

424.6

문제 80

자동차 드라이브라인의 구성품 중에서 자재이음(universal joint)의 종류가 아닌 것은?

1슬립 조인트(slip joint)

2십자형 조인트(hook's joint)

3플렉시블 조인트(flexible joint)

4등속 조인트(constant velocity joint)

문제 81

계기장치에서 맴돌이 전류와 영구 자석의 상호 작용에 의해 지침이 돌아가는 기게는?

1전류계

2연료계

3유압계

4차속계

문제 82

자동차 냉방장치에서 증발기 표면에 결빙현상이 발생되는 원인으로 거리가 먼 것은?

1증발기 온도 센서가 고장이다.

2응축기에서의 열교환이 불량하다.

3팽창밸브가 열린 상태로 고착되었다.

4마그네트 클러치가 단절되지 않는다.

문제 83

기동전동기의 피니언이 링기어에 물리는 방식의 종류가 아닌 것은?

1관성 섭동식

2피니언 섭동식

3전기자 섭동식

4스플라인 접동식

문제 84

자동차 전조등 주행빔의 검사기준으로 틀린 것은?

12등식의 광도는 15000칸델라 이상 일 것

2좌·우 전조등 광도의 편차는 10퍼센트 이내 일 것

3주광축의 상향 진폭은 10센티미터 이내 일 것

4주광축의 하향 진폭은 30센티미터 이내 일 것

문제 85

하이브리드 자동차 고전압 배터리의 사용 가능 에너지를 표시하는 것은?

1SOC(State of Charge)

2PRA(Power Relay Assembly)

3LDC(Low DC-DC Converter)

4BMS(Battery Management System)

문제 86

다음 그림과 같은 논리 기호에 대한 설명이 옳은 것은?

1AND 회로

2OR 회로

3NOT 회로

4NAND 회로

문제 87

자동차 에어컨에서 컴프레서 마그네틱 클러치의 역할로 옳은 것은?

1냉방 정도에 따라 블로어 스위치를 차단하는 역할을 한다.

2엔진 회전력을 컴프레서 구동축에 전달 또는 차단하는 역할을 한다.

3냉매의 양이 부족할 때에 에어컨 스위치를 차단하는 역할을 한다.

4외기 온도에 따라 팬을 회전 또는 정지시키는 역할을 한다.

문제 88

공기조화장치에서 차량의 실내 공기온도를 제어하기 위한 센서가 아닌 것은?

1일사 센서

2압축기 온도 센서

3차량 실내 온도 센서

4차량 실외 온도 센서

문제 89

24W의 전구가 연결된 회로에서 배선 커넥터의 접촉 불량으로 2Ω의 저항이 생겼다면 전압강하는 얼마나 발생되는가?

10V

20.5V

31.5V

43V

문제 90

하이브리드 자동차의 모터 컨트롤 유닛(MCU) 취급 시 유의사항이 아닌 것은?

1충격이 가해지지 않도록 주의한다.

2손으로 만지거나 전기 케이블을 임의로 탈착하지 않는다.

3시동키 2단(IG ON) 또는 엔진 시동상태에서는 만지지 않는다.

4컨트롤 유닛이 자기보정을 하기 때문에 AC 3상 케이블의 각 상간 연결의 방향을 신경 쓸 필요 없다.

문제 91

직·병렬형 하드타입(hard type) 하이브리드 자동차에서 엔진 시동기능과 공전 상태에서 충전기능을 하는 장치는?

1MCU(motor control unit)

2PRA(power relay assembly)

3LDC(low DC-DC converter)

4HSG(hybrid starter generator)

문제 92

교류발전기의 히트싱크(heat sink) 기능을 바르게 설명한 것은?

1슬립링의 과열을 방지한다.

2브러시의 냉각효과를 높인다.

3다이오드의 과열을 방지한다.

4계자코일의 냉각효과를 높인다.

문제 93

직권전동기에 대한 설명 중 옳은 것은?

1전동기의 회전 토크는 전기자 전류의 제곱에 반비례한다.

2직권전동기는 기동 회전 토크가 크며, 회전 속도가 거의 일정하다.

3직권전동기의 회전 속도는 전압에 비례하고, 계자의 세기에 반비례한다.

4직권전동기는 부하가 클 때 전기자 전류가 커져 큰 회전 토크를 낼 수 있다.

문제 94

권수가 150회인 코일에 5A의 전류를 흐르게 하였을 때 6×10^-²Wb의 자속이 교체하였다면 이 코일의 자기 인덕턴스는?

11.5H

21.8H

32.2H

43.8H

문제 95

자동차 냉방장치의 정비 시 매니폴드 게이지 연결에 관한 사항으로 옳은 것은?

1매니폴드 게이지 중앙의 황색커플링은 진공펌프 또는 냉매 봄베에 연결한다.

2매니폴드 게이지 적색커플링은 에어컨 장치 저압 측 서비스밸브에 연결한다.

3매니폴드 게이지 청색커플링은 에어컨 장치 고압 측 서비스밸브에 연결한다.

4R-134a용 냉매용기와 R-12용 냉매용기의 연결 니플(nipple)

문제 96

자동차용 납산배터리에 관한 설명으로 틀린 것은?

1설페이션 현상 - 축전지를 방전상태로 장기간 방치하면 극판이 불활성 물질로 덮이는 현상

2기전력 - 축전지의 기전력은 셀 당 약 2.1V이지만 전해액 비중, 전해액 온도, 방전량 등에 영향을 받는다.

3방전종지전압 - 일정 전압 이하로 과방전을 하게 되면, 축전지의 극판을 손상시키므로 방전한계를 규정한 전압이다.

4용량(capacity) - 완전 충전 된 축전지를 일정 전압으로 단계별 방전하여 방전 종지전압까지 방전했을 때의 전기량으로 AV로 표시한다.

문제 97

IC(집적회로)의 장점이 아닌 것은?

1소형·경량이다.

2납땜 부위가 적어 고장이 적다.

3대용량 축전기는 IC화가 어렵다.

4진동에 강하고 소비전력이 매우 적다.

문제 98

가솔린엔진에서 점화요구 전압에 대한 설명으로 틀린 것은?

1급가속 시 점화요구 전압은 높아진다.

2압축압력이 증가할수록 점화요구 전압은 낮아진다.

3혼합기의 온도가 높아지면 점화요구 전압은 낮아진다.

4중심전극과 접지전극의 에어 갭이 크면 점화 요구 전압은 높아진다.

문제 99

자동차안전기준상 전조등에 관한 기준으로 틀린 것은?

1등광색은 백색 또는 황색으로 할 것

2변환빔 전조등을 좌·우에 각각 1개를 설치할 것

3주행빔 전조등을 좌·우에 각각 1개 또는 2개를 설치 할 것

4주행빔과 변환빔이 환경조건에 따라 자동으로 변환되는 적응형 전조등을 설치하는 경우에는 좌·우에 각각 1개를 설치할 것

문제 100

오토 라이트 장치에서 스위치를 조작하지 않고 오토 모드에서 미등 및 전조등을 자동으로 작동시키기 위해 차량 외부의 조도를 감지하는 반도체 소자는?

1광전도 셀

2사이리스터

3발광 다이오드

4정특성 서미스터
