19년 2회차

총 100문항 · 객관식 · A4 약 1장

1 / 1

A4정답 포함← → 키 · 드래그로 넘김

전기공사산업기사 필기 기출문제모두CBT · moducbt.com

19년 2회차

총 100문항 · 객관식 · 정답·해설 포함

문제 1

목표값이 시간에 따라 변화하지 않는 제어는?

1정치제어

2비율제어

3추종제어

4프로그램제어

문제 2

전력용 반도체 소자의 종류 중 스위칭 소자가 아닌 것은?

1GTO

2Diode

3TRIAC

4SSS

문제 3

20cm²의 면적에 0.5lm의 광속이 입사할 때 그 면의 조도(lx)는?

1200

2250

3300

4350

정답 및 해설

조도는 단위 면적당 입사하는 광속으로 정의되며, 공식은
$E = \frac{\Phi}{A}$
이다. 여기서 $\Phi$ 는 광속(lm), $A$ 는 면적(m²)이다.

주어진 값을 단위에 맞게 변환하면 면적은
$20 \text{ cm}^2 = 20 \times 10^{-4} \text{ m}^2 = 0.002 \text{ m}^2$
이고, 광속은 0.5 lm이다. 따라서
$E = \frac{0.5}{0.002} = \frac{0.5}{2 \times 10^{-3}} = 250 \text{ lx}$
이다.

문제 4

전기철도에 적용하는 직류 직권전동기의 속도제어 방법이 아닌 것은?

1저항제어

2초퍼제어

3VVVF 인버터 제어

4사이리스터 위상제어

정답 및 해설

직류 직권전동기의 속도제어에는 저항제어, 초퍼제어, 사이리스터 위상제어가 사용된다. VVVF 인버터 제어는 가변 주파수의 교류를 공급하여 주로 유도전동기나 동기전동기를 제어하는 방식이므로 직류 직권전동기의 제어 방법이 아니다.

문제 5

최고 사용온도가 1100℃ 이고 고온강도가 크며 냉간가공이 용이한 고온용 발열체는?

1니크롬 제1종

2니크롬 제2종

3철크롬 제1종

4철크롬 제2종

정답 및 해설

니크롬 제1종은 최고 사용온도가 1100℃이고 고온강도가 크며 냉간가공이 쉬운 발열체다. 니크롬 제2종은 최고 사용온도가 약 900℃로 더 낮다. 철크롬계는 사용온도가 높은 대신 고온에서 취약해지고 가공성이 떨어진다.

문제 6

동의 원자량은 63.54 이고 원자가가 2라면 전기화학당량은 약 몇 mg/C 인가?

10.229

20.329

30.429

40.529

정답 및 해설

전기화학당량은
$E = \frac{M}{nF}$
공식으로 구한다. 여기서 M은 원자량(g/mol), n은 원자가, F는 패러데이 상수(96485 C/mol)이다.

M = 63.54, n = 2를 대입하면
$E = \frac{63.54}{2 \times 96485} = \frac{63.54}{192970} \approx 0.000329 \text{ g/C}$
이다. 이를 mg/C로 환산하면
$0.000329 \times 1000 = 0.329 \text{ mg/C}$
이다.

문제 7

광속의 정의에 대한 설명으로 옳은 것은?

1광원의 면 또는 발광면에서의 빛나는 정도

2단위시간에 복사되는 에너지 양

3복사 에너지를 눈으로 보아 빛으로 느끼는 크기로 나타낸 것

4임의의 장소에서의 밝기를 나타내고, 밝음의 기준이 되는 것

정답 및 해설

광속은 광원에서 나오는 복사 에너지를 사람의 눈이 느끼는 빛의 양으로 나타낸 것이며 단위는 lm(루멘)이다. 발광면이 빛나는 정도는 휘도이고, 단위시간에 복사되는 에너지 양은 복사속이다. 어떤 장소의 밝기를 나타내는 기준은 조도이다.

문제 8

기전반응을 하는 화학 에너지를 전지 밖에서 연속적으로 공급하면 연속방전을 계속할 수 있는 전지는?

12차전지

2물리전지

3연료전지

4생물전지

문제 9

반도체 소자 중 게이트-소스 간 전압으로 드레인 전류를 제어하는 전압제어 스위치로 스위칭속도가 빠른 소자는?

1GTO

2SCR

3IGBT

4MOSFET

문제 10

교번 자계 중에서 도전성 물질 내에 생기는 와류손과 히스테리시스손에 의한 가열 방식은?

1저항가열

2유도가열

3유전가열

4아크가열

문제 11

절대온도 T(K)인 흑체의 복사발산도(전방사에너지)는? (단, σ는 스테판-볼츠만의 상수이다.)

1σT

2σT^1.6

3σT²

4σT⁴

문제 12

물체의 위치, 방위, 자세 등의 기계적 변위를 제어량으로 하는 것은?

1서보기구

2자동조정

3프로그램 제어

4프로세스 제어

문제 13

500W 의 전열기의 정격상태에서 1시간 사용할 때 발생하는 열량은 약 몇 kcal인가?

1430

2520

3610

4860

문제 14

동력 전달 효율이 78.4%인 권상기로 30t의 하중을 매분 4m의 속력으로 끌어 올리는 데 필요한 동력은 약 몇 kW 인가?

114

218

321

425

문제 15

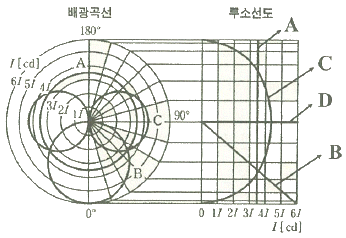

그림과 같은 배광곡선과 루소선도에서 반사갓이 없는 형광등의 루소선도는 어느 것인가?

문제 16

3상 유도전동기의 기동방식이 아닌 것은?

1직입기동

2Y-△기동

3콘덴서기동

4리액터기동

정답 및 해설

콘덴서기동은 단상 유도전동기의 기동방식으로, 단상 전동기는 회전자기장을 만들기 위해 축전기를 이용한 보조 권선이 필요하므로 3상 전동기의 기동방식이 아니다.

3상 유도전동기의 기동방식은 기동 시 높은 돌입전류를 제한하기 위한 방법들이다.

직입기동은 전원에 직접 연결하는 방식이다.
Y-△기동은 기동 시 Y결선으로 전압을 낮췄다가 운전 중 △결선으로 전환하는 방식이다.
리액터기동은 리액터를 직렬로 삽입해 임피던스를 증가시키는 방식이다.

이들은 모두 3상 유도전동기의 표준 기동방식이다.

문제 17

백색 LED의 발광 원리가 아닌 것은?

1GaN계 적색 LED와 청색 발광형광체를 조합한 형태

2GaN계 청색 LED와 황색 발광형광체를 조합한 형태

3GaN계 자외선 LED와 적·녹·청색 발광의 혼합형광체를 조합한 형태

43색(적·녹·청)의 개별 LED 칩을 1개의 패키지 안에 조합한 멀티칩 형태

정답 및 해설

백색 LED는 청색 LED와 황색 형광체, 자외선 LED와 적·녹·청 형광체, 또는 적·녹·청 개별 LED 칩을 조합하여 백색광을 구현한다. 반면 GaN계 적색 LED와 청색 발광 형광체를 조합하는 방식은 일반적인 백색 LED의 발광 원리가 아니므로 해당 보기의 설명이 틀리다.

문제 18

2개의 곡선반경 중심이 선로에 대해 서로 반대 측에 위치하는 선로 곡선은?

1단심곡선

2복심곡선

3반향곡선

4완화곡선

문제 19

광속 5500lm인 광원에서 4m²의 투명 유리를 일정 방향으로 조사(照射)하는 경우 그 유리 뒷면의 광속발산도 R(rlx) 및 휘도 B(nt)는 약 얼마인가? (단, 투명 유리의 투과율은 80% 이다.)

1R = 550, B = 175

2R = 1100, B = 350

3R = 2200, B = 700

4R = 4400, B = 1400

정답 및 해설

광속발산도(조도) R은 투과한 광속을 조사 면적으로 나눈 값이므로,
R = (5500 lm × 0.80) / 4 m² = 4400 / 4 = 1100 lux이다.

휘도 B는 광속발산도에 반사율(또는 투과율)을 곱한 후 π로 나누어 확산면의 경우를 고려하는데, 투명 유리의 뒷면이 완전 확산면으로 작용한다고 가정하면
B = R / π ≈ 1100 / 3.14 ≈ 350 cd/m²(nit)이다.

따라서 R = 1100 rlx, B = 350 nt이다.

문제 20

전기로에 사용되는 전극재료의 구비조건이 아닌 것은?

1열전도율이 클 것

2전기전도율이 클 것

3고온에 견디며 기계적 강도가 클 것

4피열물과 화학작용을 일으키지 않을 것

정답 및 해설

전기로 전극재료는 열을 발생시키는 저항체로서의 역할을 하므로, 열전도율이 크면 발생한 열이 전극 자체로 빠져나가 효율이 떨어진다. 따라서 열전도율은 작아야 하며, 이는 전극재료의 구비조건이 아니다. 반면 전기전도율이 커야 전류가 잘 흐르고 줄열이 효율적으로 발생하며(2번), 고온에서 충분한 강도를 유지해야 하고(3번), 용탕과 반응하지 않아야 순도를 해치지 않는다(4번).

문제 21

최대 수용전력의 합계와 합성 최대 수용전력의 비를 나타내는 계수는?

1부하율

2수용률

3부등률

4보상률

문제 22

가공지선을 설치하는 주된 목적은?

1뇌해 방지

2전선의 진동 방지

3철탑의 강도 보강

4코로나의 발생 방지

문제 23

3상 3선식 3각형 배치의 송전선로에 있어서 각 선의 대지 정전용량이 0.5038 μF이고, 선간 정전용량이 0.1237 μF일 때 1선의 작용 정전용량은 약 몇 μF 인가?

10.6275

20.8749

30.9164

40.9755

문제 24

주파수 60 Hz, 정전용량

μF의 콘덴서를 △결선해서 3상 전압 20000V를 가했을 때의 충전용량은 몇 kVA인가?

112

224

348

450

문제 25

지상 역률 80%, 10000kVA의 부하를 가진 변전소에 6000kVA의 콘덴서를 설치하여 역률을 개선하면 변압기에 걸리는 부하(kVA)는 콘덴서 설치 전의 몇 %로 되는가?

160

275

380

485

문제 26

그림에서 X부분에 흐르는 전류는 어떤 전류인가?

1b상 전류

2정상전류

3역상전류

4영상전류

문제 27

연가를 하는 주된 목적은?

1미관상 필요

2전압강하 방지

3선로정수의 평형

4전선로의 비틀림 방지

문제 28

증기의 엔탈피(Enthalpy)란?

1증기 1kg의 잠열

2증기 1kg의 기화 열량

3증기 1kg의 보유 열량

4증기 1kg의 증발열을 그 온도로 나눈 것

문제 29

지름 5mm의 경동선을 간격 1m로 정삼각형 배치를 한 가공전선 1선의 작용 인덕턴스는 약 몇 mH/km 인가? (단, 송전선은 평형 3상 회로)

11.13

21.25

31.42

41.55

문제 30

차단기의 정격차단시간을 설명한 것으로 옳은 것은?

1계기용변성기로부터 고장전류를 감지한 후 계전기가 동작할 때까지의 시간

2차단기가 트립 지령을 받고 트립 장치가 동작하여 전류차단을 완료할 때까지의 시간

3차단기의 개극(발호)부터 이동행정 종료시까지의 시간

4차단기 가동접촉자 시동부터 아크 소호가 완료될 때까지의 시간

문제 31

직류송전방식의 장점은?

1역률이 항상 1이다.

2회전자계를 얻을 수 있다.

3전력변환장치가 필요하다.

4전압의 승압, 강압이 용이하다.

문제 32

보호 계전 방식의 구비 조건이 아닌 것은?

1여자돌입전류에 동작할 것

2고장 구간의 선택 차단을 신속 정확하게 할 수 있을 것

3과도 안정도를 유지하는 데 필요한 한도 내의 동작 시한을 가질 것

4적절한 후비 보호 능력일 있을 것

문제 33

345 kV 송전계통의 절연협조에서 충격절연내력의 크기순으로 나열한 것은?

1선로애자 ＞ 차단기 ＞ 변압기 ＞ 피뢰기

2선로애자 ＞ 변압기 ＞ 차단기 ＞ 피뢰기

3변압기 ＞ 차단기 ＞ 선로애자 ＞ 피뢰기

4변압기 ＞ 선로애자 ＞ 차단기 ＞ 피뢰기

문제 34

변압기의 보호방식에서 차동계전기는 무엇에 의하여 동작하는가?

11, 2차 전류의 차로 동작한다.

2전압과 전류의 배수 차로 동작한다.

3정상전류와 역상전류의 차로 동작한다.

4정상전류와 영상전류의 차로 동작한다.

문제 35

저압뱅킹 배전방식에서 저전압 측의 고장에 의하여 건전한 변압기의 일부 또는 전부가 차단되는 현상은?

1아킹(Arcing)

2플리커(Flicker)

3밸런서(Balancer)

4캐스케이딩(Cascading)

문제 36

전선에서 전류의 밀도가 도선의 중심으로 들어갈수록 작아지는 현상은?

1표피효과

2근접효과

3접지효과

4페란티효과

문제 37

화력발전소의 기본 사이클이다. 그 순서로 옳은 것은?

1급수펌프 → 과열기 → 터빈 → 보일러 → 복수기 → 급수펌프

2급수펌프 → 보일러 → 과열기 → 터빈 → 복수기 → 급수펌프

3보일러 → 급수펌프 → 과열기 → 복수기 → 급수펌프 → 보일러

4보일러 → 과열기 → 복수기 → 터빈 → 급수펌프 → 축열기 → 과열기

문제 38

송전계통의 안정도를 증진시키는 방법은?

1중간 조상설비를 설치한다.

2조속기의 동작을 느리게 한다.

3계통의 연계는 하지 않도록 한다.

4발전기나 변압기의 직렬 리액턴스를 가능한 크게 한다.

문제 39

보일러 절탄기(economizer)의 용도는?

1증기를 과열한다.

2공기를 예열한다.

3석탄을 건조한다.

4보일러 급수를 예열한다.

문제 40

송전선로의 후비 보호 계전 방식의 설명으로 틀린 것은?

1주 보호 계전기가 그 어떤 이유로 정지해 있는 구간의 사고를 보호한다.

2주 보호 계전기에 결함이 있어 정상 동작을 할 수 없는 상태에 있는 구간 사고를 보호한다.

3차단기 사고 등 주 보호 계전기로 보호할 수 없는 장소의 사고를 보호한다.

4후비 보호 계전기의 정정값은 주 보호 계전기와 동일하다.

문제 41

누설 변압기에 필요한 특성은 무엇인가?

1수하특성

2정전압특성

3고저항특성

4고임피던스특성

문제 42

그림은 복권발전기의 외부특성곡선이다. 이 중 과복권을 나타내는 곡선은?

문제 43

직류 분권발전기가 운전 중 단락이 발생하면 나타나는 현상으로 옳은 것은?

1과전압이 발생한다.

2계자저항선이 확립된다.

3큰 단락전류로 소손된다.

4작은 단락전류가 흐른다.

문제 44

동기발전기의 단락시험, 무부하시험에서 구할 수 없는 것은?

1철손

2단락비

3동기리액턴스

4전기자 반작용

문제 45

단락비가 큰 동기발전기에 대한 설명 중 틀린 것은?

1효율이 나쁘다.

2계자전류가 크다.

3전압변동률이 크다.

4안정도가 선로 충전용량이 크다.

문제 46

직류 직권전동기의 속도제어의 사용되는 기기는?

1초퍼

2인버터

3듀얼 컨버터

4사이클로 컨버터

문제 47

동기발전기의 권선을 분포권으로 하면?

1난조를 방지한다.

2파형이 좋아진다.

3권선의 리액턴스가 커진다.

4집중권에 비하여 합성 유도 기전력이 높아진다.

문제 48

다음은 직류 발전기의 정류곡선이다. 이 중에서 정류 말기에 정류의 상태가 좋지 않은 것은?

1ⓐ

2ⓑ

3ⓒ

4ⓓ

문제 49

권선형 유도전동기의 저항제어법의 장점은?

1부하에 대한 속도변동이 크다.

2역률이 좋고, 운전효율이 양호하다.

3구조가 간단하며, 제어조작이 용이하다.

4전부하로 장시간 운전하여도 온도 상승이 적다.

문제 50

직류전압의 맥동률이 가장 작은 정류회로는? (단, 저항부하를 사용한 경우이다.)

1단상전파

2단상반파

33상반파

43상전파

문제 51

단상변압기 3대를 이용하여 △-△ 결선하는 경우에 대한 설명으로 틀린 것은?

1중성점을 접지할 수 없다.

2Y-Y 결선에 비해 상전압이 선간전압의 1/√3 배이므로 절연이 용이하다.

33대 중 1대에서 고장이 발생하여도 나머지 2대로 V결선하여 운전을 계속할 수 있다.

4결선 내에 순환전류가 흐르나 외부에는 나타나지 않으므로 통신장애가 대한 염려가 없다.

문제 52

동기 주파수변환기의 주파수 f₁ 및 f₂ 계통에 접속되는 양극을 P₁, P₂라 하면 다음 어떤 관계가 성립되는가?

문제 53

유도전동기에서 공간적으로 본 고정자에 의한 회전자계와 회전자에 의한 회전자계는?

1항상 동상으로 회전한다.

2슬립만큼의 위상각을 가지고 회전한다.

3역률각만큼의 위상각을 가지고 회전한다.

4항상 180°만큼의 위상각을 가지고 회전한다.

문제 54

어떤 변압기의 부하역률이 60%일 때 전압변동률이 최대라고 한다. 지금 이 변압기의 부하역률이 100%일 때 전압변동률을 측정했더니 3%였다. 이 변압기의 부하역률이 80%일 때 전압변동률은 몇 % 인가?

12.4

23.6

34.8

45.0

문제 55

200V의 배전선 전압을 220V로 승압하여 30 kVA의 부하에 전력을 공급하는 단권변압기가 있다. 이 단권변압기의 자기용량은 약 몇 kVA 인가?

12.73

23.55

34.26

45.25

문제 56

권선형 유도전동기에서 비례추이를 할 수 없는 것은?

1토크

2출력

31차 전류

42차 전류

문제 57

6극 유도전동기의 고정자 슬롯(slot)홈 수가 36이라면 인접한 슬롯 사이의 전기각은?

130°

260°

3120°

4180°

문제 58

직류발전기에서 기하학적 중성축과 각도 θ만큼 브러시의 위치가 이동되었을 때 감자기자력(AT/극)은? (단,

)

문제 59

직류전동기의 속도제어 방법에서 광범위한 속도제어가 가능하며, 운전효율이 가장 좋은 방법은?

1계자제어

2전압제어

3직렬 저항제어

4병렬 저항제어

문제 60

자극수 4, 전기자 도체수 50, 전기자저항 0.1Ω의 증권 타여자전동기가 있다. 정격전압 105V, 정격전류 50A로 운전하던 것을 전압 106V 및 계자회로를 일정히 하고 무부하로 운전했을 때 전기자전류가 10A 이라면 속도변동률(%)은? (단, 매극의 자속은 0.05 Wb 라 한다.)

문제 61

a-b 단자의 전압이 50∠0° (V), a-b단자에서 본 능동 회로망(N)의 임피던수가 Z = 6 + j8(Ω)일 때, a-b 단자에 임피던스 Z′ = 2 – j2(ohm)를 접속하면 이 임피던스에 흐르는 전류(A)는?

13 - j4

23 + j4

34 - j3

44 + j3

문제 62

그림과 같은 회로의 전압 전달함수 G(s)는?

문제 63

그림의 회로에서 전류 I는 약 몇 A 인가? (단, 저항의 단위는 Ω 이다.)

11.125

21.29

문제 64

의 주파수는 약 몇 Hz 인가?

150

260

370

480

문제 65

f(t) = e^a^t의 라플라스 변환은?

문제 66

로 표시되는 2단자 회로망은?

문제 67

구형파의 파형률(㉠)과 파고율(㉡)은?

1㉠ 1, ㉡ 0

2㉠ 1.11, ㉡ 1.414

3㉠ 1, ㉡ 1

4㉠ 1.57, ㉡ 2

문제 68

RL 직렬회로에서 시정수의 값이 클수록 과도현상은 어떻게 되는가?

1없어진다.

2짧아진다.

3길어진다.

4변화가 없다.

문제 69

기본파의 60%인 제3고조파와 80%인 제5고조파를 포함하는 전압의 왜형률은?

10.3

410

문제 70

e₁ = 6√2 sinωt (V), e₂ = 4√2 sin(ωt-60°) (V)일 때, e₁ - e₂의 실효값(V)은?

22√2

32√7

42√13

문제 71

RLC 직렬회로에서 R = 100Ω, L = 5mH, C = 2μF일 때 이 회로는?

1과제동이다.

2무제동이다.

3임계제동이다.

4부족제동이다.

문제 72

그림과 같은 평형 3상 Y결선에서 각 상이 8Ω의 저항과 6Ω의 리액턴스가 직렬로 연결된 부하에 선간전압 100√3 V 가 공급되었다. 이때 선전류는 몇 A 인가?

210

315

420

문제 73

대칭 6상 전원이 있다. 환상결선으로 각 전원이 150A의 전류를 흘린다고 하면 선전류는 몇 A 인가?

150

275

3150 / √3

4150

문제 74

1상의 직렬 임피던스가 R = 6Ω, X_L = 8Ω인 △결선의 평형부하가 있다. 여기에 선간전압 100V인 대칭 3상 교류전압을 가하면 선전류는 몇 A 인가?

13√3

210√3 / 3

310

410√3

문제 75

인덕턴스가 각각 5H, 3H인 두 코일을 모두 dot 방향으로 전류가 흐르게 직렬로 연결하고 인덕턴스가 측정하였더니 15H이었다. 두 코일간의 상호 인덕턴스(H)는?

13.5

24.5

문제 76

3상 평형회로에서 선간전압이 200V이고 각 상의 임피던스가 24 + j7(Ω)인 Y결선 3상 부하의 유효전력은 약 몇 W 인가?

1192

2512

31536

44608

문제 77

의 역라플라스 변환은?

1e^-^t - e^-3t

2e^-^t - e^3t

3e^t - e^3t

4e^t - e^-3t

문제 78

f(t) = e^-^t + 3t² + 3cos2t + 5의 라플라스 변환식은?

문제 79

그림과 같은 회로의 영상 임피던스 Z₀₁, Z₀₂(Ω)는 각각 얼마인가?

19, 5

26, 10/3

34, 5

44, 20/9

문제 80

평형 3상 부하에 전력을 공급할 때 선전류가 20A 이고 부하의 소비전력이 4kW이다. 이 부하의 등가 Y회로에 대한 각 상의 저항은 약 몇 Ω 인가?

13.3

25.7

37.2

410

문제 81

특고압 가공전선로의 지지물 양쪽의 경간의 차가 큰 곳에 사용되는 철탑은?

1내장형철탑

2인류형철탑

3각도형철탑

4보강형철탑

문제 82

특고압 가공전선로의 지지물에 시설하는 통신선 또는 이것에 직접 접속하는 통신선일 경우 설치하여야 할 보안장치로서 모두 옳은 것은?

1특고압용 제2종 보안장치, 고압용 제2종 보안장치

2특고압용 제1종 보안장치, 특고압용 제3종 보안장치

3특고압용 제2종 보안장치, 특고압용 제3종 보안장치

4특고압용 제1종 보안장치, 특고압용 제2종 보안장치

문제 83

“지중 관로”에 포함되지 않는 것은?

1지중 전선로

2지중 레일 선로

3지중 약전류 전선로

4지중 광섬유 케이블 선로

문제 84

교류 전차선 등이 교량 등의 밑에 시설되는 경우 교량의 가더 등의 금속제 부분에는 제 몇 종 접지공사를 하여야 하는가?

1제1종 접지공사

2제2종 접지공사

3제3종 접지공사

4특별 제3종 접지공사

문제 85

고압 가공 전선이 경동선 또는 내열 동합금선인 경우 안전율의 최소값은?

12.0

22.2

32.5

44.0

문제 86

최대사용전압 440V인 전동기의 절연내력 시험전압은 몇 V인가?

1330

2440

3500

4660

문제 87

저압 및 고압 가공전선의 높이에 대한 기준으로 틀린 것은?

1철도를 횡단하는 경우는 레일면성 6.5m 이상이다.

2횡단 보도교 위에 시설하는 경우 저압 가공전선은 노면 상에서 3m 이상이다.

3횡단 보도교 위에 시설하는 경우 고압 가공전선은 그 노면 상에서 3.5m 이상이다.

4다리의 하부 기타 이와 유사한 장소에 시설하는 저압의 전기철도용 급전선은 지표상 3.5m 까지로 감할 수 있다.

문제 88

전체의 길이가 16m 이고 설계하중이 6.8kN 초과 9.8kN 이하인 철근 콘크리트주는 논, 기타 지반이 연약한 곳 이외의 곳에 시설할 때, 묻히는 깊이를 2.5m 보다 몇 cm 가산하여 시설하는 경우에는 기초의 안전율에 대한 고려 없이 시설하여야 되는가?

110

220

330

440

문제 89

고압 옥내배선을 애자사용 공사로 하는 경우, 전선의 지지점간의 거리는 전선을 조영재의 면을 따라 붙이는 경우 몇 m 이하이어야 하는가?

문제 90

고압 가공전선에 케이블을 사용하는 경우의 조가용선 및 케이블의 피복에 사용하는 금속체에는 몇 종 접지공사를 하여야 하는가?

1제1종 접지공사

2제2종 접지공사

3제3종 접지공사

4특별 제3종 접지공사

문제 91

사용전압 60000V인 특고압 가공전선과 그 지지물·지주·완금류 또는 지선 사이의 이격거리는 몇 cm 이상이어야 하는가?

135

240

345

465

문제 92

철탑의 강도 계산에 사용하는 이상 시 상정하중의 종류가 아닌 것은?

1좌굴하중

2수직하중

3수평 횡하중

4수평 종하중

문제 93

사용전압 15kV 이하인 특고압 가공전선로의 중성선 다중 접지시설은 각 접지선은 중성선으로부터 분리하였을 경우 1km 마다의 중성선과 대지사이의 합성 전기저상 값은 몇 Ω 이하이어야 하는가?

130

250

3400

4500

문제 94

23kV 특고압 가공전선로의 전로와 저압 전로를 결합한 주상변압기의 2차측 접지선의 굵기는 공칭단면적이 몇 mm² 이상의 연동선인가? (단, 특고압 가공전선로는 중성선 다중접지식의 것을 제외한다.)

12.5

310

416

문제 95

저압 옥내배선과 옥내 저압용의 전구선의 시설방법으로 틀린 것은?

1쇼케이스 내의 배선에 0.75mm²의 캡타이어케이블을 사용하였다.

2출퇴표시등용 전선으로 1.0mm²의 연동선을 사용하여 금속관에 넣어 시설하였다.

3전광표시장치의 배선으로 1.5mm²의 연동선을 사용하고 합성수지관에 넣어 시설하였다.

4조영물에 고정시키지 아니하고 백열전등에 이르는 전구선으로 0.55mm²의 케이블을 사용하였다.

문제 96

특고압 가공전선로에서 발생하는 극저주파 전자계는 지표상 1m에서 전계가 몇 kV/m 이하가 되도록 시설하여야 하는가?

13.5

22.5

31.5

40.5

문제 97

수소냉각식의 발전기·조상기에 부속하는 수소 냉각 장치에서 필요 없는 장치는?

1수소의 압력을 계측하는 장치

2수소의 온도를 계측하는 장치

3수소의 유량을 계측하는 장치

4수소의 순도 저하를 경보하는 장치

문제 98

사용전압이 20kV인 변전소에 울타리·담 등을 시설하고자 할 때 울타리·담 등의 높이는 몇 m 이상이어야 하는가?

문제 99

강색 차선의 레일면상의 높이는 몇 m 이상이어야 하는가? (단, 터널 안, 교량아래 그 밖에 이와 유사한 곳에 시설하는 경우는 제외한다.)

12.5

23.0

33.5

44.0

문제 100

동일 지지물에 저압 가공전선(다중접지된 중성선은 제외)과 고압 가공전선을 시설하는 경우 저압 가공전선은?

1고압 가공전선의 위로 하고 동일 완금류에 시설

2고압 가공전선과 나란하게 하고 동일 완금류에 시설

3고압 가공전선의 아래로 하고 별개의 완금류에 시설

4고압 가공전선과 나란하게 하고 별개의 완금류에 시설

전기공사산업기사 필기 기출문제모두CBT · moducbt.com

19년 2회차

총 100문항 · 객관식 · 정답·해설 포함

문제 1

목표값이 시간에 따라 변화하지 않는 제어는?

1정치제어

2비율제어

3추종제어

4프로그램제어

문제 2

전력용 반도체 소자의 종류 중 스위칭 소자가 아닌 것은?

1GTO

2Diode

3TRIAC

4SSS

문제 3

20cm²의 면적에 0.5lm의 광속이 입사할 때 그 면의 조도(lx)는?

1200

2250

3300

4350

정답 및 해설

조도는 단위 면적당 입사하는 광속으로 정의되며, 공식은
$E = \frac{\Phi}{A}$
이다. 여기서 $\Phi$ 는 광속(lm), $A$ 는 면적(m²)이다.

문제 4

전기철도에 적용하는 직류 직권전동기의 속도제어 방법이 아닌 것은?

1저항제어

2초퍼제어

3VVVF 인버터 제어

4사이리스터 위상제어

정답 및 해설

문제 5

최고 사용온도가 1100℃ 이고 고온강도가 크며 냉간가공이 용이한 고온용 발열체는?

1니크롬 제1종

2니크롬 제2종

3철크롬 제1종

4철크롬 제2종

정답 및 해설

문제 6

동의 원자량은 63.54 이고 원자가가 2라면 전기화학당량은 약 몇 mg/C 인가?

10.229

20.329

30.429

40.529

정답 및 해설

전기화학당량은
$E = \frac{M}{nF}$
공식으로 구한다. 여기서 M은 원자량(g/mol), n은 원자가, F는 패러데이 상수(96485 C/mol)이다.

문제 7

광속의 정의에 대한 설명으로 옳은 것은?

1광원의 면 또는 발광면에서의 빛나는 정도

2단위시간에 복사되는 에너지 양

3복사 에너지를 눈으로 보아 빛으로 느끼는 크기로 나타낸 것

4임의의 장소에서의 밝기를 나타내고, 밝음의 기준이 되는 것

정답 및 해설

문제 8

기전반응을 하는 화학 에너지를 전지 밖에서 연속적으로 공급하면 연속방전을 계속할 수 있는 전지는?

12차전지

2물리전지

3연료전지

4생물전지

문제 9

반도체 소자 중 게이트-소스 간 전압으로 드레인 전류를 제어하는 전압제어 스위치로 스위칭속도가 빠른 소자는?

1GTO

2SCR

3IGBT

4MOSFET

문제 10

교번 자계 중에서 도전성 물질 내에 생기는 와류손과 히스테리시스손에 의한 가열 방식은?

1저항가열

2유도가열

3유전가열

4아크가열

문제 11

절대온도 T(K)인 흑체의 복사발산도(전방사에너지)는? (단, σ는 스테판-볼츠만의 상수이다.)

1σT

2σT^1.6

3σT²

4σT⁴

문제 12

물체의 위치, 방위, 자세 등의 기계적 변위를 제어량으로 하는 것은?

1서보기구

2자동조정

3프로그램 제어

4프로세스 제어

문제 13

500W 의 전열기의 정격상태에서 1시간 사용할 때 발생하는 열량은 약 몇 kcal인가?

1430

2520

3610

4860

문제 14

동력 전달 효율이 78.4%인 권상기로 30t의 하중을 매분 4m의 속력으로 끌어 올리는 데 필요한 동력은 약 몇 kW 인가?

114

218

321

425

문제 15

그림과 같은 배광곡선과 루소선도에서 반사갓이 없는 형광등의 루소선도는 어느 것인가?

문제 16

3상 유도전동기의 기동방식이 아닌 것은?

1직입기동

2Y-△기동

3콘덴서기동

4리액터기동

정답 및 해설

3상 유도전동기의 기동방식은 기동 시 높은 돌입전류를 제한하기 위한 방법들이다.

직입기동은 전원에 직접 연결하는 방식이다.
Y-△기동은 기동 시 Y결선으로 전압을 낮췄다가 운전 중 △결선으로 전환하는 방식이다.
리액터기동은 리액터를 직렬로 삽입해 임피던스를 증가시키는 방식이다.

이들은 모두 3상 유도전동기의 표준 기동방식이다.

문제 17

백색 LED의 발광 원리가 아닌 것은?

1GaN계 적색 LED와 청색 발광형광체를 조합한 형태

2GaN계 청색 LED와 황색 발광형광체를 조합한 형태

3GaN계 자외선 LED와 적·녹·청색 발광의 혼합형광체를 조합한 형태

43색(적·녹·청)의 개별 LED 칩을 1개의 패키지 안에 조합한 멀티칩 형태

정답 및 해설

문제 18

2개의 곡선반경 중심이 선로에 대해 서로 반대 측에 위치하는 선로 곡선은?

1단심곡선

2복심곡선

3반향곡선

4완화곡선

문제 19

1R = 550, B = 175

2R = 1100, B = 350

3R = 2200, B = 700

4R = 4400, B = 1400

정답 및 해설

광속발산도(조도) R은 투과한 광속을 조사 면적으로 나눈 값이므로,
R = (5500 lm × 0.80) / 4 m² = 4400 / 4 = 1100 lux이다.

따라서 R = 1100 rlx, B = 350 nt이다.

문제 20

전기로에 사용되는 전극재료의 구비조건이 아닌 것은?

1열전도율이 클 것

2전기전도율이 클 것

3고온에 견디며 기계적 강도가 클 것

4피열물과 화학작용을 일으키지 않을 것

정답 및 해설

문제 21

최대 수용전력의 합계와 합성 최대 수용전력의 비를 나타내는 계수는?

1부하율

2수용률

3부등률

4보상률

문제 22

가공지선을 설치하는 주된 목적은?

1뇌해 방지

2전선의 진동 방지

3철탑의 강도 보강

4코로나의 발생 방지

문제 23

10.6275

20.8749

30.9164

40.9755

문제 24

주파수 60 Hz, 정전용량

μF의 콘덴서를 △결선해서 3상 전압 20000V를 가했을 때의 충전용량은 몇 kVA인가?

112

224

348

450

문제 25

160

275

380

485

문제 26

그림에서 X부분에 흐르는 전류는 어떤 전류인가?

1b상 전류

2정상전류

3역상전류

4영상전류

문제 27

연가를 하는 주된 목적은?

1미관상 필요

2전압강하 방지

3선로정수의 평형

4전선로의 비틀림 방지

문제 28

증기의 엔탈피(Enthalpy)란?

1증기 1kg의 잠열

2증기 1kg의 기화 열량

3증기 1kg의 보유 열량

4증기 1kg의 증발열을 그 온도로 나눈 것

문제 29

지름 5mm의 경동선을 간격 1m로 정삼각형 배치를 한 가공전선 1선의 작용 인덕턴스는 약 몇 mH/km 인가? (단, 송전선은 평형 3상 회로)

11.13

21.25

31.42

41.55

문제 30

차단기의 정격차단시간을 설명한 것으로 옳은 것은?

1계기용변성기로부터 고장전류를 감지한 후 계전기가 동작할 때까지의 시간

2차단기가 트립 지령을 받고 트립 장치가 동작하여 전류차단을 완료할 때까지의 시간

3차단기의 개극(발호)부터 이동행정 종료시까지의 시간

4차단기 가동접촉자 시동부터 아크 소호가 완료될 때까지의 시간

문제 31

직류송전방식의 장점은?

1역률이 항상 1이다.

2회전자계를 얻을 수 있다.

3전력변환장치가 필요하다.

4전압의 승압, 강압이 용이하다.

문제 32

보호 계전 방식의 구비 조건이 아닌 것은?

1여자돌입전류에 동작할 것

2고장 구간의 선택 차단을 신속 정확하게 할 수 있을 것

3과도 안정도를 유지하는 데 필요한 한도 내의 동작 시한을 가질 것

4적절한 후비 보호 능력일 있을 것

문제 33

345 kV 송전계통의 절연협조에서 충격절연내력의 크기순으로 나열한 것은?

1선로애자 ＞ 차단기 ＞ 변압기 ＞ 피뢰기

2선로애자 ＞ 변압기 ＞ 차단기 ＞ 피뢰기

3변압기 ＞ 차단기 ＞ 선로애자 ＞ 피뢰기

4변압기 ＞ 선로애자 ＞ 차단기 ＞ 피뢰기

문제 34

변압기의 보호방식에서 차동계전기는 무엇에 의하여 동작하는가?

11, 2차 전류의 차로 동작한다.

2전압과 전류의 배수 차로 동작한다.

3정상전류와 역상전류의 차로 동작한다.

4정상전류와 영상전류의 차로 동작한다.

문제 35

저압뱅킹 배전방식에서 저전압 측의 고장에 의하여 건전한 변압기의 일부 또는 전부가 차단되는 현상은?

1아킹(Arcing)

2플리커(Flicker)

3밸런서(Balancer)

4캐스케이딩(Cascading)

문제 36

전선에서 전류의 밀도가 도선의 중심으로 들어갈수록 작아지는 현상은?

1표피효과

2근접효과

3접지효과

4페란티효과

문제 37

화력발전소의 기본 사이클이다. 그 순서로 옳은 것은?

1급수펌프 → 과열기 → 터빈 → 보일러 → 복수기 → 급수펌프

2급수펌프 → 보일러 → 과열기 → 터빈 → 복수기 → 급수펌프

3보일러 → 급수펌프 → 과열기 → 복수기 → 급수펌프 → 보일러

4보일러 → 과열기 → 복수기 → 터빈 → 급수펌프 → 축열기 → 과열기

문제 38

송전계통의 안정도를 증진시키는 방법은?

1중간 조상설비를 설치한다.

2조속기의 동작을 느리게 한다.

3계통의 연계는 하지 않도록 한다.

4발전기나 변압기의 직렬 리액턴스를 가능한 크게 한다.

문제 39

보일러 절탄기(economizer)의 용도는?

1증기를 과열한다.

2공기를 예열한다.

3석탄을 건조한다.

4보일러 급수를 예열한다.

문제 40

송전선로의 후비 보호 계전 방식의 설명으로 틀린 것은?

1주 보호 계전기가 그 어떤 이유로 정지해 있는 구간의 사고를 보호한다.

2주 보호 계전기에 결함이 있어 정상 동작을 할 수 없는 상태에 있는 구간 사고를 보호한다.

3차단기 사고 등 주 보호 계전기로 보호할 수 없는 장소의 사고를 보호한다.

4후비 보호 계전기의 정정값은 주 보호 계전기와 동일하다.

문제 41

누설 변압기에 필요한 특성은 무엇인가?

1수하특성

2정전압특성

3고저항특성

4고임피던스특성

문제 42

그림은 복권발전기의 외부특성곡선이다. 이 중 과복권을 나타내는 곡선은?

문제 43

직류 분권발전기가 운전 중 단락이 발생하면 나타나는 현상으로 옳은 것은?

1과전압이 발생한다.

2계자저항선이 확립된다.

3큰 단락전류로 소손된다.

4작은 단락전류가 흐른다.

문제 44

동기발전기의 단락시험, 무부하시험에서 구할 수 없는 것은?

1철손

2단락비

3동기리액턴스

4전기자 반작용

문제 45

단락비가 큰 동기발전기에 대한 설명 중 틀린 것은?

1효율이 나쁘다.

2계자전류가 크다.

3전압변동률이 크다.

4안정도가 선로 충전용량이 크다.

문제 46

직류 직권전동기의 속도제어의 사용되는 기기는?

1초퍼

2인버터

3듀얼 컨버터

4사이클로 컨버터

문제 47

동기발전기의 권선을 분포권으로 하면?

1난조를 방지한다.

2파형이 좋아진다.

3권선의 리액턴스가 커진다.

4집중권에 비하여 합성 유도 기전력이 높아진다.

문제 48

다음은 직류 발전기의 정류곡선이다. 이 중에서 정류 말기에 정류의 상태가 좋지 않은 것은?

1ⓐ

2ⓑ

3ⓒ

4ⓓ

문제 49

권선형 유도전동기의 저항제어법의 장점은?

1부하에 대한 속도변동이 크다.

2역률이 좋고, 운전효율이 양호하다.

3구조가 간단하며, 제어조작이 용이하다.

4전부하로 장시간 운전하여도 온도 상승이 적다.

문제 50

직류전압의 맥동률이 가장 작은 정류회로는? (단, 저항부하를 사용한 경우이다.)

1단상전파

2단상반파

33상반파

43상전파

문제 51

단상변압기 3대를 이용하여 △-△ 결선하는 경우에 대한 설명으로 틀린 것은?

1중성점을 접지할 수 없다.

2Y-Y 결선에 비해 상전압이 선간전압의 1/√3 배이므로 절연이 용이하다.

33대 중 1대에서 고장이 발생하여도 나머지 2대로 V결선하여 운전을 계속할 수 있다.

4결선 내에 순환전류가 흐르나 외부에는 나타나지 않으므로 통신장애가 대한 염려가 없다.

문제 52

동기 주파수변환기의 주파수 f₁ 및 f₂ 계통에 접속되는 양극을 P₁, P₂라 하면 다음 어떤 관계가 성립되는가?

문제 53

유도전동기에서 공간적으로 본 고정자에 의한 회전자계와 회전자에 의한 회전자계는?

1항상 동상으로 회전한다.

2슬립만큼의 위상각을 가지고 회전한다.

3역률각만큼의 위상각을 가지고 회전한다.

4항상 180°만큼의 위상각을 가지고 회전한다.

문제 54

12.4

23.6

34.8

45.0

문제 55

200V의 배전선 전압을 220V로 승압하여 30 kVA의 부하에 전력을 공급하는 단권변압기가 있다. 이 단권변압기의 자기용량은 약 몇 kVA 인가?

12.73

23.55

34.26

45.25

문제 56

권선형 유도전동기에서 비례추이를 할 수 없는 것은?

1토크

2출력

31차 전류

42차 전류

문제 57

6극 유도전동기의 고정자 슬롯(slot)홈 수가 36이라면 인접한 슬롯 사이의 전기각은?

130°

260°

3120°

4180°

문제 58

직류발전기에서 기하학적 중성축과 각도 θ만큼 브러시의 위치가 이동되었을 때 감자기자력(AT/극)은? (단,

)

문제 59

직류전동기의 속도제어 방법에서 광범위한 속도제어가 가능하며, 운전효율이 가장 좋은 방법은?

1계자제어

2전압제어

3직렬 저항제어

4병렬 저항제어

문제 60

문제 61

13 - j4

23 + j4

34 - j3

44 + j3

문제 62

그림과 같은 회로의 전압 전달함수 G(s)는?

문제 63

그림의 회로에서 전류 I는 약 몇 A 인가? (단, 저항의 단위는 Ω 이다.)

11.125

21.29

문제 64

의 주파수는 약 몇 Hz 인가?

150

260

370

480

문제 65

f(t) = e^a^t의 라플라스 변환은?

문제 66

로 표시되는 2단자 회로망은?

문제 67

구형파의 파형률(㉠)과 파고율(㉡)은?

1㉠ 1, ㉡ 0

2㉠ 1.11, ㉡ 1.414

3㉠ 1, ㉡ 1

4㉠ 1.57, ㉡ 2

문제 68

RL 직렬회로에서 시정수의 값이 클수록 과도현상은 어떻게 되는가?

1없어진다.

2짧아진다.

3길어진다.

4변화가 없다.

문제 69

기본파의 60%인 제3고조파와 80%인 제5고조파를 포함하는 전압의 왜형률은?

10.3

410

문제 70

e₁ = 6√2 sinωt (V), e₂ = 4√2 sin(ωt-60°) (V)일 때, e₁ - e₂의 실효값(V)은?

22√2

32√7

42√13

문제 71

RLC 직렬회로에서 R = 100Ω, L = 5mH, C = 2μF일 때 이 회로는?

1과제동이다.

2무제동이다.

3임계제동이다.

4부족제동이다.

문제 72

210

315

420

문제 73

대칭 6상 전원이 있다. 환상결선으로 각 전원이 150A의 전류를 흘린다고 하면 선전류는 몇 A 인가?

150

275

3150 / √3

4150

문제 74

1상의 직렬 임피던스가 R = 6Ω, X_L = 8Ω인 △결선의 평형부하가 있다. 여기에 선간전압 100V인 대칭 3상 교류전압을 가하면 선전류는 몇 A 인가?

13√3

210√3 / 3

310

410√3

문제 75

13.5

24.5

문제 76

3상 평형회로에서 선간전압이 200V이고 각 상의 임피던스가 24 + j7(Ω)인 Y결선 3상 부하의 유효전력은 약 몇 W 인가?

1192

2512

31536

44608

문제 77

의 역라플라스 변환은?

1e^-^t - e^-3t

2e^-^t - e^3t

3e^t - e^3t

4e^t - e^-3t

문제 78

f(t) = e^-^t + 3t² + 3cos2t + 5의 라플라스 변환식은?

문제 79

그림과 같은 회로의 영상 임피던스 Z₀₁, Z₀₂(Ω)는 각각 얼마인가?

19, 5

26, 10/3

34, 5

44, 20/9

문제 80

평형 3상 부하에 전력을 공급할 때 선전류가 20A 이고 부하의 소비전력이 4kW이다. 이 부하의 등가 Y회로에 대한 각 상의 저항은 약 몇 Ω 인가?

13.3

25.7

37.2

410

문제 81

특고압 가공전선로의 지지물 양쪽의 경간의 차가 큰 곳에 사용되는 철탑은?

1내장형철탑

2인류형철탑

3각도형철탑

4보강형철탑

문제 82

특고압 가공전선로의 지지물에 시설하는 통신선 또는 이것에 직접 접속하는 통신선일 경우 설치하여야 할 보안장치로서 모두 옳은 것은?

1특고압용 제2종 보안장치, 고압용 제2종 보안장치

2특고압용 제1종 보안장치, 특고압용 제3종 보안장치

3특고압용 제2종 보안장치, 특고압용 제3종 보안장치

4특고압용 제1종 보안장치, 특고압용 제2종 보안장치

문제 83

“지중 관로”에 포함되지 않는 것은?

1지중 전선로

2지중 레일 선로

3지중 약전류 전선로

4지중 광섬유 케이블 선로

문제 84

교류 전차선 등이 교량 등의 밑에 시설되는 경우 교량의 가더 등의 금속제 부분에는 제 몇 종 접지공사를 하여야 하는가?

1제1종 접지공사

2제2종 접지공사

3제3종 접지공사

4특별 제3종 접지공사

문제 85

고압 가공 전선이 경동선 또는 내열 동합금선인 경우 안전율의 최소값은?

12.0

22.2

32.5

44.0

문제 86

최대사용전압 440V인 전동기의 절연내력 시험전압은 몇 V인가?

1330

2440

3500

4660

문제 87

저압 및 고압 가공전선의 높이에 대한 기준으로 틀린 것은?

1철도를 횡단하는 경우는 레일면성 6.5m 이상이다.

2횡단 보도교 위에 시설하는 경우 저압 가공전선은 노면 상에서 3m 이상이다.

3횡단 보도교 위에 시설하는 경우 고압 가공전선은 그 노면 상에서 3.5m 이상이다.

4다리의 하부 기타 이와 유사한 장소에 시설하는 저압의 전기철도용 급전선은 지표상 3.5m 까지로 감할 수 있다.

문제 88

110

220

330

440

문제 89

고압 옥내배선을 애자사용 공사로 하는 경우, 전선의 지지점간의 거리는 전선을 조영재의 면을 따라 붙이는 경우 몇 m 이하이어야 하는가?

문제 90

고압 가공전선에 케이블을 사용하는 경우의 조가용선 및 케이블의 피복에 사용하는 금속체에는 몇 종 접지공사를 하여야 하는가?

1제1종 접지공사

2제2종 접지공사

3제3종 접지공사

4특별 제3종 접지공사

문제 91

사용전압 60000V인 특고압 가공전선과 그 지지물·지주·완금류 또는 지선 사이의 이격거리는 몇 cm 이상이어야 하는가?

135

240

345

465

문제 92

철탑의 강도 계산에 사용하는 이상 시 상정하중의 종류가 아닌 것은?

1좌굴하중

2수직하중

3수평 횡하중

4수평 종하중

문제 93

130

250

3400

4500

문제 94

12.5

310

416

문제 95

저압 옥내배선과 옥내 저압용의 전구선의 시설방법으로 틀린 것은?

1쇼케이스 내의 배선에 0.75mm²의 캡타이어케이블을 사용하였다.

2출퇴표시등용 전선으로 1.0mm²의 연동선을 사용하여 금속관에 넣어 시설하였다.

3전광표시장치의 배선으로 1.5mm²의 연동선을 사용하고 합성수지관에 넣어 시설하였다.

4조영물에 고정시키지 아니하고 백열전등에 이르는 전구선으로 0.55mm²의 케이블을 사용하였다.

문제 96

특고압 가공전선로에서 발생하는 극저주파 전자계는 지표상 1m에서 전계가 몇 kV/m 이하가 되도록 시설하여야 하는가?

13.5

22.5

31.5

40.5

문제 97

수소냉각식의 발전기·조상기에 부속하는 수소 냉각 장치에서 필요 없는 장치는?

1수소의 압력을 계측하는 장치

2수소의 온도를 계측하는 장치

3수소의 유량을 계측하는 장치

4수소의 순도 저하를 경보하는 장치

문제 98

사용전압이 20kV인 변전소에 울타리·담 등을 시설하고자 할 때 울타리·담 등의 높이는 몇 m 이상이어야 하는가?

문제 99

강색 차선의 레일면상의 높이는 몇 m 이상이어야 하는가? (단, 터널 안, 교량아래 그 밖에 이와 유사한 곳에 시설하는 경우는 제외한다.)

12.5

23.0

33.5

44.0

문제 100

동일 지지물에 저압 가공전선(다중접지된 중성선은 제외)과 고압 가공전선을 시설하는 경우 저압 가공전선은?

1고압 가공전선의 위로 하고 동일 완금류에 시설

2고압 가공전선과 나란하게 하고 동일 완금류에 시설

3고압 가공전선의 아래로 하고 별개의 완금류에 시설

4고압 가공전선과 나란하게 하고 별개의 완금류에 시설
