2016년 산업안전기사실기(필답형) 3회차

a: 500 b: 4 c: 1m d: 3 e: 1

[해설]

산업안전보건기준에 관한 규칙 제26조부터 제30조까지가 계단의 강도·폭·계단참·난간을 차례로 정하고 있다.

• 계단의 강도 — 계단과 계단참은 1m²당 500kg 이상의 하중을 견뎌야 하고, 안전율은 4 이상이어야 한다.
• 계단의 폭 — 1m 이상이어야 하며, 급유용·보수용·비상용 계단과 나선형 계단은 예외다.
• 계단참의 설치 — 높이 3m를 넘는 계단은 3m 이내마다 진행방향 길이 1.2m 이상의 계단참을 둔다.
• 계단의 난간 — 높이 1m 이상인 계단의 개방된 측면에 안전난간을 설치한다.

외우는 요령: 제29조의 천장 높이 2m까지 묶어서 500kg–안전율 4–폭 1m–천장 2m–계단참 3m–난간 1m 순서로 외운다.

① 사용전압이 대지전압 150V를 넘는 기구

② 냉장고, 세탁기, 컴퓨터 등 고정형 기구

③ 고정형, 이동형, 휴대형 전동기계

④ 도전성이 높은 곳에서 사용하는 기구

⑤ 휴대형 손전등

[해설]

산업안전보건기준에 관한 규칙 제302조제1항제4호는 코드와 플러그를 접속해 쓰는 전기 기계·기구 가운데, 노출된 비충전 금속체를 접지해야 하는 다섯 가지를 정한다.

• 사용전압이 대지전압 150V를 넘는 기구는 누전되면 감전 에너지가 크다.
• 냉장고·세탁기·컴퓨터 같은 고정형 기구는 금속 외함에 사람이 늘 닿는다.
• 고정형·이동형·휴대형 전동기계는 진동과 마모로 절연이 상하기 쉽다.
• 물이나 도전성이 높은 곳에서 쓰는 기구는 인체를 통해 전류가 흐르기 쉽다.
• 휴대형 손전등은 손에 쥐고 써서 누전되면 곧바로 감전된다.

혼동 주의: 이중절연구조인 기구, 절연대 위 등 감전 위험이 없는 곳에서 쓰는 기구, 비접지방식 전로에 접속해 쓰는 기구는 접지하지 않아도 된다.

a: 30

b: 15

c: 안전난간

d: 10

e: 7

[해설]

산업안전보건기준에 관한 규칙 제23조(가설통로의 구조)에 정한 기준이다.

• 경사는 30도 이하로 하되, 계단을 설치하거나 높이 2m 미만이면서 튼튼한 손잡이를 단 경우는 예외다.
• 경사가 15도를 넘으면 미끄러지지 않는 구조로 한다.
• 추락할 위험이 있는 장소에는 안전난간을 설치한다.
• 수직갱에 가설된 통로가 15m 이상이면 10m 이내마다 계단참을 둔다.
• 건설공사용 비계다리가 높이 8m 이상이면 7m 이내마다 계단참을 둔다.

혼동 주의: 계단참 기준은 수직갱이 15m 이상일 때 10m 이내, 비계다리가 8m 이상일 때 7m 이내이므로 짝지어 외운다.

① 관리대상 유해물질의 명칭

② 인체에 미치는 영향

③ 취급상 주의사항

④ 착용해야 할 보호구

⑤ 응급조치와 긴급 방재 요령

[해설]

산업안전보건기준에 관한 규칙 제442조(명칭 등의 게시)에 따라 관리대상 유해물질을 취급하는 작업장의 보기 쉬운 장소에 다음 사항을 게시한다.

• 관리대상 유해물질의 명칭 — 어떤 물질을 다루는지 알린다.
• 인체에 미치는 영향 — 노출됐을 때 생길 수 있는 건강장해를 알린다.
• 취급상 주의사항 — 안전하게 다루는 방법을 알린다.
• 착용해야 할 보호구 — 방독마스크·보호장갑처럼 작업에 필요한 보호구를 알린다.
• 응급조치와 긴급 방재 요령 — 노출되거나 누출됐을 때의 대처법을 알린다.

혼동 주의: 법 제114조제2항의 작업공정별 관리요령을 게시했다면 이 게시를 하지 않아도 되며, 용기에 붙이는 경고표지와는 별개다.

① 750Lux 이상

② 300Lux 이상

③ 150Lux 이상

④ 75Lux 이상

[해설]

산업안전보건기준에 관한 규칙 제8조(조도)는 근로자가 상시 작업하는 장소의 작업면 조도를 다음과 같이 규정한다.

1. 초정밀작업: 750럭스 이상
2. 정밀작업: 300럭스 이상
3. 보통작업: 150럭스 이상
4. 그 밖의 작업: 75럭스 이상

다만 갱내 작업장과 감광재료를 취급하는 작업장은 이 기준의 적용에서 제외된다. 750 → 300 → 150 → 75로 뒤의 세 값이 절반씩 줄어드는 배열로 기억하면 혼동이 적다.

① 산업안전 및 산업재해 예방에 관한 사항

② 산업보건 및 건강장해 예방에 관한 사항

③ 위험성평가에 관한 사항

④ 유해ㆍ위험 작업환경 관리에 관한 사항

⑤ 산업안전보건법령 및 산업재해보상보험 제도에 관한 사항

⑥ 직무스트레스 예방 및 관리에 관한 사항

⑦ 직장 내 괴롭힘, 고객의 폭언 등으로 인한 건강장해 예방 및 관리에 관한 사항

⑧ 작업공정의 유해ㆍ위험과 재해 예방대책에 관한 사항

⑨ 사업장 내 안전보건관리체제 및 안전ㆍ보건조치 현황에 관한 사항

⑩ 표준안전 작업방법 결정 및 지도ㆍ감독 요령에 관한 사항

⑪ 현장근로자와의 의사소통능력 및 강의능력 등 안전보건교육 능력 배양에 관한 사항

⑫ 비상시 또는 재해 발생 시 긴급조치에 관한 사항

⑬ 그 밖의 관리감독자의 직무에 관한 사항

※ 위 항목 중 4가지를 쓰면 된다.(산업안전보건법 시행규칙 별표 5 제1호의2 가목)

[해설]

산업안전보건법 시행규칙 별표 5의 관리감독자 정기교육 내용 가운데 4가지를 쓰면 된다.

• 근로자 정기교육과 겹치는 항목은 산업안전·재해 예방, 산업보건·건강장해 예방, 위험성평가, 유해·위험 작업환경 관리, 산업안전보건법령·산재보험 제도다.
• 정신건강 관련 항목은 직무스트레스 예방·관리와 직장 내 괴롭힘·고객 폭언으로 인한 건강장해 예방·관리다.
• 관리감독자에게만 붙는 항목은 작업공정의 유해·위험과 재해 예방대책, 사업장 안전보건관리체제와 안전·보건조치 현황이다.
• 현장 지휘 역량 항목은 표준안전 작업방법 결정·지도·감독 요령, 현장근로자와의 의사소통·강의능력 배양이다.
• 그 밖에 비상시·재해 발생 시 긴급조치와 관리감독자의 직무에 관한 사항이 있다.

혼동 주의: 근로자 정기교육에 있는 건강증진 및 질병 예방에 관한 사항은 관리감독자 정기교육에는 없다.

① 권과방지장치나 그 밖의 경보장치의 기능

② 브레이크, 클러치 및 조정장치의 기능

③ 와이어로프가 통하고 있는 곳의 상태

④ 작업장소의 지반 상태

[해설]

산업안전보건기준에 관한 규칙 별표 3(작업시작 전 점검사항)의 이동식 크레인 항목에서 나온다.

• 권과방지장치나 그 밖의 경보장치의 기능 — 권과방지장치는 훅을 너무 많이 감아올려 붐 끝에 부딪히지 않게 막는 장치다.
• 브레이크, 클러치 및 조정장치의 기능 — 하물을 세우고 조작하는 장치가 제대로 작동하는지 본다.
• 와이어로프가 통하고 있는 곳의 상태 — 시브·드럼 등 로프가 지나는 경로의 마모·이탈을 확인한다.
• 작업장소의 지반 상태 — 아웃트리거(차체 옆으로 펴서 받치는 지지다리)를 놓을 땅이 꺼지면 크레인이 넘어지기 때문이다.

원문은 로프 경로와 지반 상태를 한 호로 묶어 세 호이지만, 4가지를 요구하면 둘로 나눠 쓴다. 혼동 주의: 고정식 크레인은 지반 대신 주행로·트롤리 레일 상태를 점검한다.

1. 크레인

2. 리프트

3. 곤돌라

4. 프레스

5. 전단기 및 절곡기

6. 압력용기

7. 롤러기

8. 사출성형기

9. 고소작업대

※ 종전 목록에 있던 「기계톱(이동식)」은 법령 개정으로 안전인증대상기계에서 제외되었다.

[해설]

산업안전보건법 시행령 제74조제1항제1호는 안전인증대상 기계·설비를 9가지로 정하며, 이 중 3가지를 쓰면 된다.

• 크레인·리프트·곤돌라·고소작업대 — 사람이나 화물을 높이 들어 올리는 장비.
• 프레스·전단기 및 절곡기·롤러기·사출성형기 — 끼이거나 잘릴 위험이 큰 가공기계.
• 압력용기 — 내부 압력 때문에 파열·폭발할 위험이 있는 설비.

혼동 주의: 같은 항 제2호의 방호장치와 제3호의 보호구는 기계·기구를 묻는 답이 될 수 없다. 옛 목록의 이동식 기계톱은 법령 개정으로 빠졌으므로 쓰지 않는다.

1. 골절

2. 화상

3. 감전

4. 절단

5. 타박상

6. 찰과상

7. 고혈압

8. 중독-질식

9. 피부염

10. 진폐

11. 수근관증후군

12. 뇌졸중

13. 뇌진탕

[해설]

산업재해조사표의 “상해종류(질병명)” 란은 재해로 인한 신체적 손상의 종류를 적는 항목으로, 작성 예시로 골절, 절단, 타박상, 찰과상, 중독·질식, 화상, 감전, 뇌진탕, 고혈압, 뇌졸중, 피부염, 진폐, 수근관증후군 등이 제시되어 있다.

상해종류는 “무엇에 다쳤는가”가 아니라 “몸이 어떻게 손상되었는가”이므로, 추락·협착·전도 같은 재해 발생형태나 프레스·크레인 같은 기인물과는 구분해 적어야 한다.

문제는 4가지를 요구하므로 위 항목 중 네 가지를 쓰면 된다.

① 특급마스크 착용장소를 제외한 분진 등 발생장소

② 금속흄 등과 같이 열적으로 생기는 분진 등 발생장소

③ 기계적으로 생기는 분진 등 발생장소

[해설]

보호구 안전인증 고시는 방진마스크를 특급·1급·2급으로 나누고 등급별 사용장소를 정한다.

• 특급마스크 착용장소를 제외한 분진 등 발생장소 — 고독성 분진·석면 장소가 아니면 1급 대상이다.
• 금속흄 등과 같이 열적으로 생기는 분진 등 발생장소 — 용접·용해 때 생기는 흄은 입자가 매우 미세하다.
• 기계적으로 생기는 분진 등 발생장소 — 연마·분쇄 등으로 생기는 분진이며, 규소처럼 2급을 써도 되는 경우는 빠진다.

외우는 요령: 특급은 독성이 강한 분진·석면, 2급은 특급·1급 장소를 뺀 나머지다. 배기밸브 없는 안면부여과식 마스크는 특급·1급 장소에 쓸 수 없다.

a: A-1

b: 녹

c: 붉은

d: 20

[해설]

방호장치 안전인증 고시의 프레스·전단기 방호장치 기준에 나오는 값이다.

• A-1 — 신체가 광선을 가리면 기계를 급정지시키는 광전자식 방호장치의 분류 기호.
• 녹색 — 정상동작표시램프로, 이상이 없음을 알린다.
• 붉은색 — 위험표시램프로, 근로자가 쉽게 볼 수 있는 곳에 단다.
• ±20% — 사용전원전압이 이 범위 안에서 변해도 정상 작동해야 한다.

혼동 주의: A-2는 급정지기구가 없는 프레스의 클러치를 개조해, 광선이 가려지면 급정지하도록 만든 광전자식이다.

① 허가대상물질 작업장

② 석면취급 해체 작업장

③ 금지대상물질의 취급실험실 등

[해설]

산업안전보건법 시행규칙 별표 6의 안전보건표지 중 관계자외 출입금지표지는 세 종류뿐이다.

• 허가대상물질 작업장 — 제조·사용 허가를 받아야 하는 유해물질을 다루는 곳이다.
• 석면취급·해체 작업장 — 석면이 날릴 우려가 있는 취급·해체 현장이다.
• 금지대상물질의 취급실험실 등 — 제조·사용이 금지된 물질을 시험·연구 목적으로 다루는 곳이다.

세 표지 모두 물질명 아래에 보호구·보호복 착용과 흡연 및 음식물 섭취 금지를 함께 적는다.

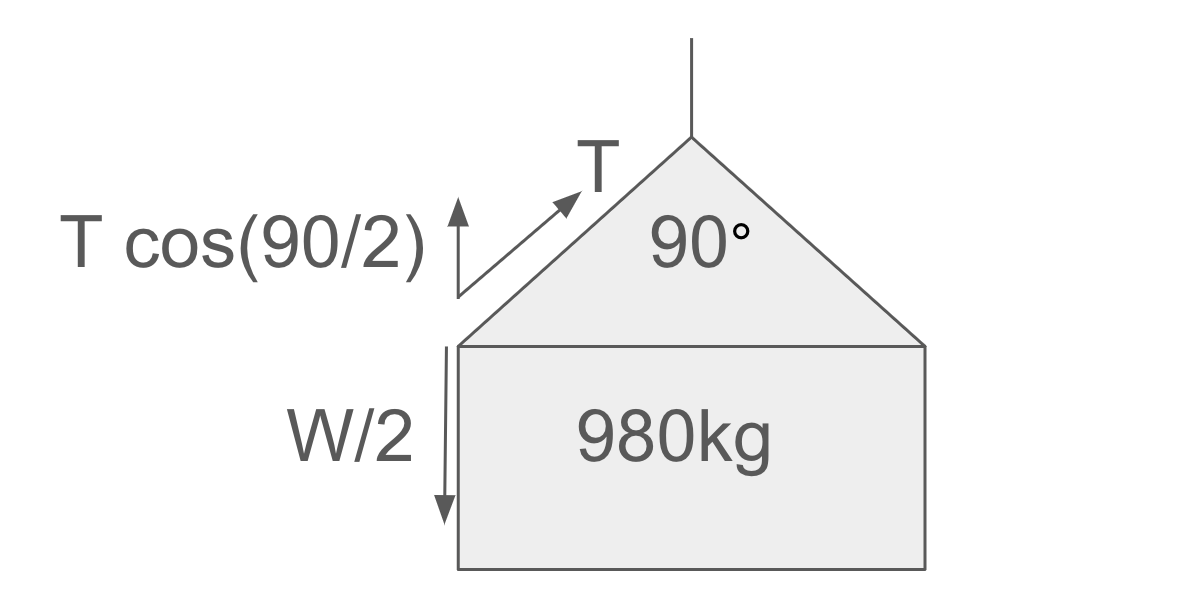

T = (W/2) / cos(90/2) = 692.96 kg

[해설]

두줄걸이에서는 로프 한 가닥이 화물 무게의 절반을 떠받친다. 로프가 기울어진 만큼 장력이 커지므로 상부 각도의 절반의 cos으로 나눈다.

T = (W/2) ÷ cos(θ/2)
T = (980/2) ÷ cos45° = 490 ÷ 0.7071
T = 692.96 kg

상부 각도가 커질수록 cos 값이 작아져 로프 장력이 급격히 커진다. 그래서 줄걸이 각도는 되도록 60° 이내로 한다.

1 위험도

$= \dfrac {U-L} {L} = \dfrac {81-2.5} {2.5} = 31.4$

2 흔합기체 하한계값

$= \dfrac {100} {L} = \dfrac {70} {2.5} + \dfrac {30} {1.3}$

= 1.96 VOL %

[해설]

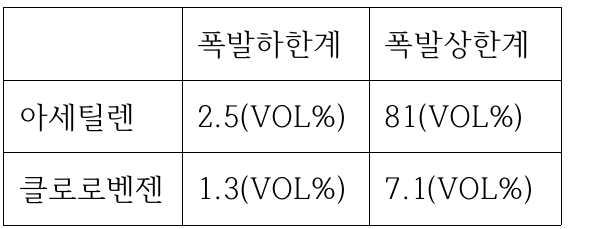

위험도는 H = (U − L) / L로 구한다(U는 폭발상한계, L은 폭발하한계). 표에서 아세틸렌의 폭발범위는 2.5~81 vol%다.

H = (81 − 2.5) / 2.5
= 78.5 / 2.5
= 31.4

혼합가스의 폭발하한계는 르샤틀리에 식 100/L = V₁/L₁ + V₂/L₂로 구한다. 여기에 각 가스의 폭발하한계인 아세틸렌 2.5, 클로로벤젠 1.3을 넣는다.

100/L = 70/2.5 + 30/1.3
= 28 + 23.08 = 51.08
L = 100 / 51.08 ≒ 1.96 vol%

혼동 주의: 하한계를 구할 때는 폭발하한계 값만 넣는다. 클로로벤젠의 상한계 7.1은 이 계산에 쓰지 않는다.
