문제 1

산업안전보건법령」상 강관틀비계의 설치기준이다. ( ) 안에 알맞은 내용을 쓰시오 (3점)

가. 비계기둥의 밑둥에는 밑받침철물을 사용하여야 하며 밑받침에 고저차가 있는 경우에는 조절형 밑받침철물을 사용하여 각각의 강관틀비계가 항상 수평 및 수직을 유지하도록 할 것

나. 높이가 20[m]를 초과하거나 중량물의 적재를 수반하는 작업을 할 경우에는 주틀 간의 간격을 (1)m이하로 할 것

다. 주틀 간에 교차 가새를 설치하고 최상층 및 (2)층 내마다 수평재를 설치할 것

라 수직방향으로 6[m] 수평방향으로 (3)[m] 이대마다 벽이음을 할 것

마. 길이가 띠장 방향으로 4[m] 이하이고 높이가 10[m]를 초과하는 경우에는 10[m] 이내마다 띠장 방향으로 버팀기둥을 설 치할 것

정답 및 해설

1 1.8

2 5

3 8

문제 2

화면은 공사현장의 시스템비계를 보여준다. 「산업안전보건기준에 관한 규칙」에 따라 사업주가 시스템비계를 사용하여 비계를 구성하는 경우 ( ) 안에 알맞은 내용을 쓰시오. (3점)

가. 수직재·수평재. (1)를 견고하게 연결하는 구조가 되도록 할 것

나. 비계 밑단의 수직재와 (2)은 밀착되도록 설치하고, 수직재와 받침철물의 연결부의 겹침길이는 받침철물 전체길이의 (3) 이상이 되도록 할 것

정답 및 해설

1 가새재

2 받침철물

3 1/3

문제 3

도전성 화면은 둥근톱을 사용하여 작업 중인 장면을 보여준다. 1 재해발생원인 2가지와 2 감전방지용 누전차단기를 반드시 설치해야 하는 기계·기구 2개를 쓰시오. (8점)

정답 및 해설

1 재해발생원인

ㄱ 분할날 똥 반발예방장치 미설치

ㄴ 말려들기 쉬운 장갑 작용

ㄷ 보안경 및 방진마스크 미착용

2 누전차단기 설치 기계·기구

ㄱ 대지전압이 150[V]를 초과하는 이동형 또는 휴대형 전기기계·기구

ㄴ 물 등 도전성이 높은 액체가 있는 습윤장소에서 사용하는 저압용 전기기계·기구

ᄃ 철판 · 철골 위 등 도전성이 높은 장소에서 사용하는 이동형 또는 휴대형 전기기계·기구

ㄹ 임시배선의 전로가 설치되는 장소에서 사용하는 이동형 또는 휴대형 전기기계·기구

문제 4

화면과 같이 와이어로프를 이용하여 자재를 1줄로 인양하던 중 자재가 떨어지는 사고가 발생했다. 다음 물음에 답하

시오. (5점)

1 화면의 ㄱ 재해명칭과 ㄴ 원인 ㄷ 예방대책을 쓰시오.

2 직경이 20[mm]인 와이어로프를 폐기하지 않는 최소 지름 사용기준을 쓰시오.

3 와이어로프의 직경이 18 [mm]일 때 사용이 가능한지 판정하시오.

정답 및 해설

1 명칭: 물체에 맞음(낙하)

ㄴ 원인: 인양 중인 화물 줄걸이 상태 불량

ㄷ 예방대책: 인양화물 2줄걸이 실시

2 최소 지름 사용기준

지름의 감소가 공칭지름의 [%] 초과 시 사용을 금지하여야 하므로 지름은 20×(1-0.07)=18.6[mm] 이상이어야 한다.

3 사용 가능 판정

지름의 감소가 공칭지름의 7[%] 를 초과하므로 폐기하여야 한다.

문제 5

크레인 작업 시 준수사항 3가지를 쓰시오. (6점)

정답 및 해설

1 인양할 하물을 바닥에서 끌어당기거나 밀어내는 작업을 하지 아니할 것

2 유류드럼이나 가스통 등 운반 도중에 떨어져 폭발하거나 누출될 가능성이 있는 위험물 용기는 보관함에 담아 안전하게 매달아 운반할 것

3 고정된 물체를 직접 분리 · 제거하는 작업을 하지 아니할 것

4 미리 근로자의 출입을 통제하여 인양 중인 하물이 작업자의 머리 위로 통과하지 않도록 할 것

5 인양할 하물이 보이지 아니하는 경우에는 어떠한 동작도 하지 아니할 것

문제 6

화면과 같은 이동식 금속재 사다리 제작 시 준수사항이다. ( )안에 알맞은 내용을 쓰시오. (3점)

정답 및 해설

1 25

2 35

3 6

문제 7

화면과 같은 건설용 리프트 작업 중 (1)감전사고를 예방하기 위해 착용해야 하는 보호구 1가지와 (2) 건설용 리프트의 2가지를 쓰시오.

정답 및 해설

1 보호구

ㄱ 절연장갑

ㄴ ABE형 안전모

ㄷ 절연화

2 안전장치

ㄱ 과부하방지장치

ㄴ 권과방지장치

ㄷ 비상정지장치

ㄹ 제동장치

문제 8

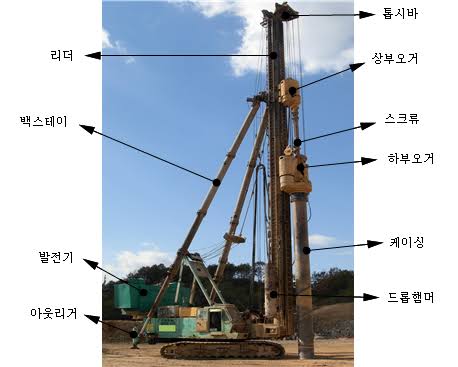

화면에 보이는 토공기계의 무너짐방지 방법 3가지를 쓰시오. (6점)

정답 및 해설

1 연약한 지반에 설치하는 경우에는 아웃트리거 · 받침 등 지지구조물의 침하를 방지하기 위하여 깔판 받침목 등을 사용할 것

2 시설 또는 가설물 등에 설치하는 경우에는 그 내력을 확인하고 내력이 부족하면 그 내력을 보강할 것

3 아웃트리거 · 받침 등 지지구조물 미끄러질 우려가 있는 경우에는 말뚝 또는 쐐기 등을 사용하여 해당 지지구조물을 고정시킬 것

4 궤도 또는 차로 이동하는 항타기 또는 항발기에 대해서는 불시에 이동하는 것을 방지하기 위하여 레일 클램프 및 쐐기 등으로 고정시킬 것

5 상단 부분은 버팀대 · 버팀줄로 고정하여 안정시키고, 그 하단 부분은 견고한 버팀. 말뚝 또는 철골 등으로 고정시킬 것
