① 깊이 10미터 이상인 굴착 공사

② 최대 지간길이 50미터 이상인 교량 건설 등

③ 지상 높이 31미터 이상인 건축물 또는 인공구조물

④ 연면적 3만 제곱미터 이상의 인공구조물 또는 건축물

[해설]

산업안전보건법 시행령 제42조제3항은 유해위험방지계획서를 제출해야 하는 건설공사를 다음과 같이 정한다. ① 지상 높이 31미터 이상인 건축물 또는 인공구조물, 연면적 3만제곱미터 이상인 건축물, 연면적 5천제곱미터 이상인 문화·집회시설, 판매·운수시설, 종교시설, 의료시설 중 종합병원, 관광숙박시설, 지하도상가, 냉동·냉장 창고시설의 건설·개조 또는 해체공사 ② 연면적 5천제곱미터 이상인 냉동·냉장 창고시설의 설비공사 및 단열공사 ③ 최대 지간길이가 50미터 이상인 다리(교량)의 건설등 공사 ④ 터널의 건설등 공사 ⑤ 다목적댐, 발전용댐, 저수용량 2천만톤 이상의 용수 전용 댐 및 지방상수도 전용 댐의 건설등 공사 ⑥ 깊이 10미터 이상인 굴착공사.

답안의 네 가지는 이 중 굵게 표시한 항목에 해당한다. 31미터·3만제곱미터·50미터·10미터라는 수치 자체가 채점 기준이므로 정확히 적어야 하고, 문항이 4가지를 요구하므로 나머지 항목 중 어느 것을 써도 무방하다.

① 해체 방법 및 해체순서 도면

② 해체작업용 기계, 기구 등의 작업계획서

③ 해체물의 처분 계획

④ 사업장 내 연락 방법

[해설]

산업안전보건기준에 관한 규칙 별표 4(사전조사 및 작업계획서 내용)는 건물 등의 해체작업에 대한 작업계획서 내용을 다음과 같이 정한다.

① 해체의 방법 및 해체 순서도면

② 가설설비·방호설비·환기설비 및 살수·방화설비 등의 방법

③ 사업장 내 연락방법

④ 해체물의 처분계획

⑤ 해체작업용 기계·기구 등의 작업계획서

⑥ 해체작업용 화약류 등의 사용계획서

⑦ 그 밖에 안전·보건에 관련된 사항

규정된 항목은 모두 일곱 가지이고 문항은 4가지만 요구하므로 답안의 네 항목이 그대로 인정된다. 해체작업 전에는 이와 별도로 해당 건물의 구조·주변 상황 등에 대한 사전조사를 하고 그 결과를 기록·보존해야 한다.

1. 전동식 양중기의 프레임 및 궤도

2. 전선이 붙어있는 비전동식 양중기의 프레임

3. 고압 이상의 전기를 사용하는 전기기계기구 주변의 금속제 칸막이 망 및 이와 유사한 장치

[해설]

산업안전보건기준에 관한 규칙 제302조(전기 기계·기구의 접지)는 전기를 사용하지 아니하는 설비 중 접지해야 하는 금속체로 전동식 양중기의 프레임과 궤도, 전선이 붙어 있는 비전동식 양중기의 프레임, 고압 이상의 전기를 사용하는 전기 기계·기구 주변의 금속제 칸막이·망 및 이와 유사한 장치 세 가지를 규정한다. 열거된 항목이 세 가지뿐이므로 답안이 조문 전부와 일치한다. 여기서 고압은 직류 1.5킬로볼트 초과 7킬로볼트 이하, 교류 1킬로볼트 초과 7킬로볼트 이하의 전압을 말한다.

① 달기체인의 길이가 제조 당시 길이의 5%를 초과한 경우

② 링의 단면지름이 제조 당시 지름의 10%를 초과하여 감소한 경우

③ 균열이 있거나 심하게 변형된 경우

[해설]

산업안전보건기준에 관한 규칙은 달비계 등에 사용하는 달기 체인 중 다음에 해당하는 것을 사용하지 못하도록 정한다.

① 달기 체인의 길이가 달기 체인이 제조된 때의 길이의 5퍼센트를 초과한 것

② 링의 단면지름이 달기 체인이 제조된 때의 해당 링의 지름의 10퍼센트를 초과하여 감소한 것

③ 균열이 있거나 심하게 변형된 것

세 항목이 그대로 답안이며, 길이 기준 5퍼센트와 단면지름 기준 10퍼센트를 서로 바꿔 쓰지 않도록 주의한다. 같은 규칙에서 달비계의 와이어로프는 이음매가 있는 것, 소선이 한 꼬임에서 10퍼센트 이상 절단된 것, 지름의 감소가 공칭지름의 7퍼센트를 초과한 것 등을 사용 금지로 정하고 있으므로 수치를 함께 비교해 두면 좋다.

- 지주부재 하단에 미끄럼 방지장치를 설치하고, 근로자가 양측 끝부분에서 작업하지 않도록 할 것.

- 말비계 높이가 2미터를 초과할 경우, 작업발판 폭을 40cm 이상으로 할 것.

- 지주부재와 수평면 기울기를 75도 이하로 하고, 지주부재 간 고정 보조부재를 설치할 것.

[해설]

산업안전보건기준에 관한 규칙 제67조(말비계)는 말비계를 조립하여 사용하는 경우의 준수사항을 세 가지로 정한다. ① 지주부재(支柱部材)의 하단에는 미끄럼 방지장치를 하고, 근로자가 양측 끝부분에 올라서서 작업하지 않도록 할 것 ② 지주부재와 수평면의 기울기를 75도 이하로 하고, 지주부재와 지주부재 사이를 고정시키는 보조부재를 설치할 것 ③ 말비계의 높이가 2미터를 초과하는 경우에는 작업발판의 폭을 40센티미터 이상으로 할 것. 답안 세 가지가 조문 전부에 해당한다. 기울기 75도, 높이 2미터, 발판 폭 40센티미터라는 수치가 그대로 채점 요소이므로 숫자를 빠뜨리지 않아야 한다.

① 연구ㆍ개발 또는 수출을 목적으로 제조ㆍ수입하는 경우

② 고용노동부장관이 정한 외국 안전인증기관에서 인증을 받은 경우

③ 다른 법령에서 안전성 검사를 받은 경우

[해설]

산업안전보건법 제84조(안전인증)는 안전인증대상기계등이 다음 어느 하나에 해당하면 고용노동부령으로 정하는 바에 따라 안전인증의 전부 또는 일부를 면제할 수 있도록 정한다. ① 연구·개발을 목적으로 제조·수입하거나 수출을 목적으로 제조하는 경우 ② 고용노동부장관이 정하여 고시하는 외국의 안전인증기관에서 인증을 받은 경우 ③ 다른 법령에 따라 안전성에 관한 검사나 인증을 받은 경우. 답안 세 가지가 이 세 사유에 그대로 대응한다. 면제의 구체적 범위는 시행규칙이 정하므로, 같은 사유라도 전부 면제인지 일부 면제인지가 갈린다는 점을 함께 정리해 두면 좋다.

① 9.5mm

② 11.1mm

[해설]

「보호구 안전인증 고시」의 안전모 성능기준 중 내관통성 항목은 “AE, ABE종 안전모는 관통거리가 9.5밀리미터 이하이고, AB종 안전모는 관통거리가 11.1밀리미터 이하일 것”으로 정하고 있다.

AE·ABE종은 전기용(내전압성)이 포함된 종류로 모체가 더 두껍고 요구 성능도 엄격하여 허용 관통거리가 더 짧다. 함께 규정된 충격흡수성은 최고전달충격력 4,450N 미만, 착장체가 벗겨지거나 파손되지 않을 것이며, AE·ABE종은 내전압성(교류 20kV에서 1분간 절연파괴 없이 견디고 누설 충전전류 10mA 이하)과 내수성(질량증가율 1% 미만)도 요구된다.

a: 300

b: 1000

c: 2500

d: 10

e: 1

[해설]

「산업안전보건기준에 관한 규칙」 별표 1(위험물질의 종류) 중 “급성 독성 물질”의 정의는 다음과 같다.

“쥐에 대한 경구투입실험에 의하여 실험동물의 50퍼센트를 사망시킬 수 있는 물질의 양, 즉 LD50(경구, 쥐)이 킬로그램당 300밀리그램 이하인 화학물질 / 쥐 또는 토끼에 대한 경피흡수실험에 의하여 실험동물의 50퍼센트를 사망시킬 수 있는 물질의 양, 즉 LD50(경피, 토끼 또는 쥐)이 킬로그램당 1000밀리그램 이하인 화학물질 / 쥐에 대한 4시간 동안의 흡입실험에 의하여 실험동물의 50퍼센트를 사망시킬 수 있는 물질의 농도, 즉 가스 LC50(쥐, 4시간 흡입)이 2500ppm 이하인 화학물질, 증기 LC50(쥐, 4시간 흡입)이 10mg/ℓ 이하인 화학물질, 분진 또는 미스트 1mg/ℓ 이하인 화학물질”

경구·경피는 LD₅₀(투여량), 흡입은 LC₅₀(농도)로 지표가 다르고, 가스만 ppm 단위라는 점을 구분해 기억한다.

① 근로자가 안전하게 오르내리기 위한 설비를 설치할 것

② 산소 결핍 우려가 있는 경우 산소 농도를 측정하는 사람을 지명하여 측정할 것

③ 굴착 깊이가 20미터를 초과하는 경우 통신설비 등을 설치할 것

[해설]

산업안전보건기준에 관한 규칙 제377조(잠함 등 내부에서의 작업)는 잠함·우물통·수직갱 등의 내부에서 굴착작업을 하는 경우 ① 산소 결핍 우려가 있는 경우에는 산소의 농도를 측정하는 사람을 지명하여 측정하도록 할 것 ② 근로자가 안전하게 오르내리기 위한 설비를 설치할 것 ③ 굴착 깊이가 20미터를 초과하는 경우에는 해당 작업장소와 외부와의 연락을 위한 통신설비 등을 설치할 것을 준수하도록 한다. 답안 세 가지가 조문 전부에 해당한다. 같은 조는 이와 별도로, 측정 결과 산소 결핍이 인정되거나 굴착 깊이가 20미터를 초과하는 경우에는 송기(送氣)를 위한 설비를 설치해 필요한 양의 공기를 공급하도록 정하고 있다.

① 동체 대기벨트, 각링 및 신축 조절기가 있을 것

② 신축 조절기가 로프로부터 이탈하지 말 것

③ D링 및 각링은 안전대 착용자의 동체 양측에 위치해야 한다.

[해설]

U자형걸이용 안전대는 전주 등 구조물에 로프를 둘러 감아 몸을 지지한 자세로 작업하는 방식이므로, 추락을 저지하는 기능보다 작업 중 몸을 안정적으로 지지하고 로프가 벗겨지지 않게 하는 데 구조기준의 초점이 있다.

동체 대기벨트·각링·신축 조절기가 갖춰져야 구조물의 굵기에 맞춰 로프 길이를 조절해 몸을 밀착시킬 수 있고, 신축 조절기가 로프에서 이탈하지 않아야 작업 중 조절기가 빠지면서 지지가 풀리는 사고를 막을 수 있다.

D링과 각링이 착용자 동체 양측에 위치해야 체중이 한쪽으로 쏠리지 않고 좌우로 고르게 분산되어, 몸을 뒤로 젖힌 자세로 장시간 작업해도 안정적으로 지지된다.

① 붕괴·추락 및 재해 방지에 관한 사항

② 설치·해체 순서 및 안전작업방법에 관한 사항

③ 부재의 구조·재질 및 특성에 관한 사항

④ 신호방법 및 요령에 관한 사항

⑤ 이상 발생 시 응급조치에 관한 사항

[해설]

산업안전보건법 시행규칙 별표 5(안전보건교육 교육대상별 교육내용)의 특별교육 대상 작업 중 타워크레인을 설치(상승작업을 포함한다)·해체하는 작업의 교육내용은 붕괴·추락 및 재해 방지에 관한 사항, 설치·해체 순서 및 안전작업방법에 관한 사항, 부재의 구조·재질 및 특성에 관한 사항, 신호방법 및 요령에 관한 사항, 이상 발생 시 응급조치에 관한 사항, 그 밖에 안전·보건관리에 필요한 사항이다. 답안은 마지막 포괄 항목을 제외한 다섯 가지를 적은 것이고, 문항은 이 중 4가지를 요구하므로 어느 것을 골라도 된다.

도수율

= $\dfrac {재해건수} {연근로시간} * 10^6$

= $\dfrac {80} {400 *8 *280 } * 10^6 = 89.29$

강도율

= $\dfrac {총 요양 근로손실 일수} {연 근로 시간수} * 10^3$

= $\dfrac {800} {400*8*280} * 10^3 = 0.89$

종합재해지수

= √(도수율 * 강도율)

= √(89.29x0.89) = 8.91

[해설]

도수율은 연근로시간 100만 시간당 재해건수, 강도율은 연근로시간 1,000시간당 요양근로손실일수이며, 종합재해지수(FSI)는 두 지표의 기하평균 $\sqrt{F \times S}$로 정의된다.

연근로시간수는 $400 \times 8 \times 280 = 896000$시간이다. 도수율은 $\frac{80}{896000}\times 10^{6}=89.29$이므로 89.29, 강도율은 $\frac{800}{896000}\times 10^{3}=0.8929$이므로 0.89이다.

따라서 종합재해지수는 $\sqrt{89.29 \times 0.89}=8.914$가 되어 8.91이다. 재해자수는 종합재해지수 산정에 쓰이지 않는 조건이다.

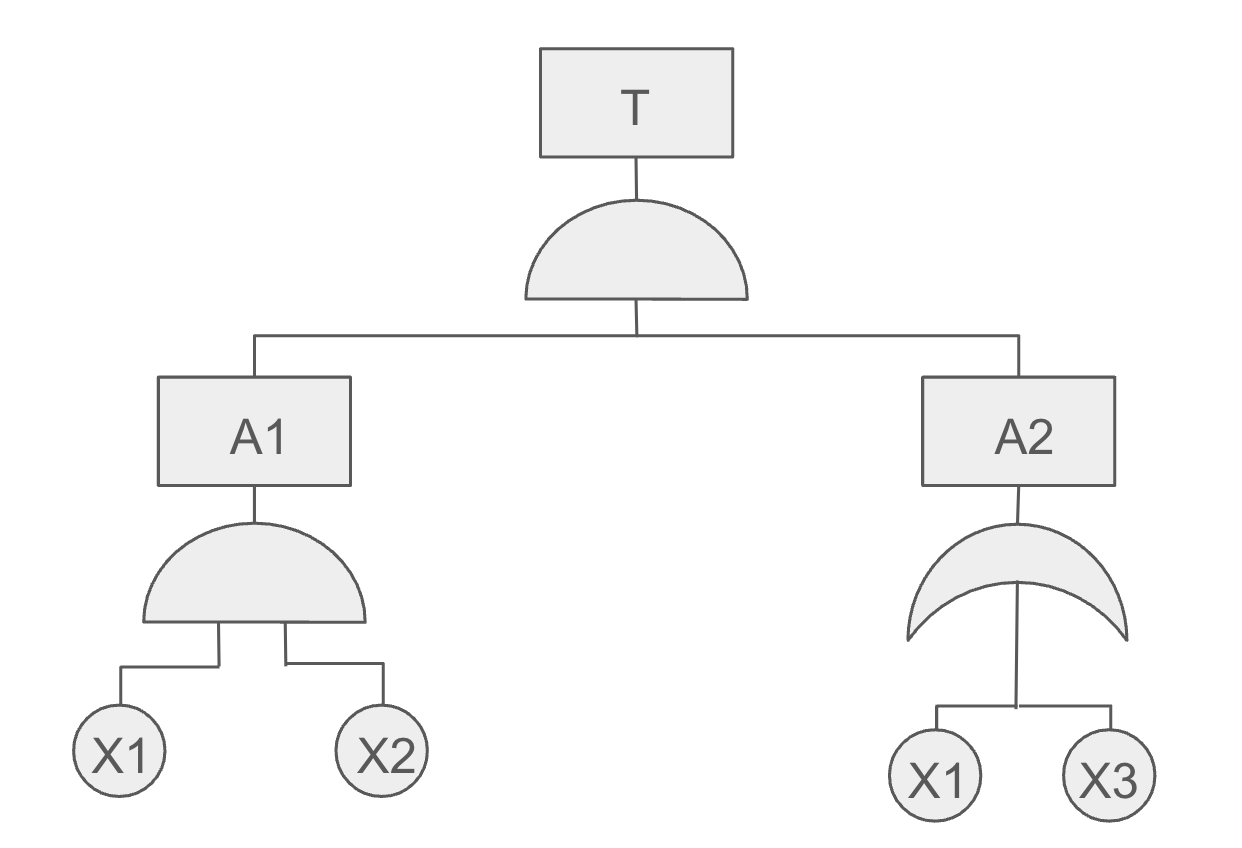

T = A₁ and A₂

= (X₁ * X₂) * (X₁ + X₃)

= (X₁ * X₂ * X₁) + (X₁ * X₂ * X₃)

컷셋은 (X₁, X₂), (X₁, X₂, X₃)

미니멀 컷셋은 (X₁, X₂)

[해설]

AND 게이트는 곱, OR 게이트는 합으로 놓고 불 대수로 전개한다. 이때 멱등법칙 $X \cdot X = X$와 흡수법칙(어떤 컷셋이 다른 컷셋을 포함하면 큰 쪽은 버린다)을 적용한 결과가 미니멀 컷셋이며, 이는 정상사상을 일으키는 데 꼭 필요한 최소한의 기본사상 조합을 뜻한다.

T = A₁ · A₂ = (X₁·X₂) × (X₁ + X₃)을 전개하면 (X₁·X₂·X₁) + (X₁·X₂·X₃)이 되고, 여기서 컷셋은 (X₁, X₂)와 (X₁, X₂, X₃)이다.

앞의 항은 멱등법칙으로 X₁X₂가 되고 이것이 뒤의 항 X₁X₂X₃에 포함되므로 뒤의 항은 흡수되어 사라진다. 따라서 미니멀 컷셋은 (X₁, X₂) 하나뿐이다.

양수기동식 프레스

D(mm) = 1.6 x Tm(ms)

Tm(ms) = (1/클러치 맞물림개수 + 1/2) x (60000 / 매분행정수)

= (1/5 + 1/2) x (60000 / 200) = 210 D(mm)

= 1.6 x 210 = 1.6 x 210 = 336mm

[해설]

프레스 양수조작식(양수기동식) 방호장치의 안전거리는 D(mm) = 1.6 × T_m(ms)로 구한다. 계수 1.6은 손의 접근속도 1.6 m/s를 mm/ms로 환산한 값이고, T_m은 양손을 버튼에서 뗀 순간부터 슬라이드가 하사점에 도달할 때까지의 시간으로 T_m = (1 ÷ 클러치 맞물림 개소수 + 1/2) × (60,000 ÷ 매분 행정수)이다.

클러치 맞물림 개소수 5, 매분 행정수 200 spm을 대입하면 $T_{m}=\left(\frac{1}{5}+\frac{1}{2}\right)\times\frac{60000}{200}=0.7\times 300=210$ms이므로 210 ms이고, 안전거리는 $1.6\times 210=336$이 되어 336 mm이다.
