문제 1

용접을 기계적 이음과 비교할 때 그 특징에 대한 설명으로 틀린 것은?

1

이음 효율이 대단히 높다.

2

응력 집중이 생기지 않는다.

3

수밀, 기밀을 얻기 쉽다.

4

재료의 중량을 절약할 수 있다.

정답 및 해설

용접은 제품의 변형 및 잔류 응력을 유발한다.

문제 2

용접의 목적 달성 조건이 아닌 것은?

1

금속 표면에 산화피막 제거 및 산화 방지를 한다.

2

금속 표면을 충분히 가열하여 요철을 제거하고 인력이 작용할 수 있는 거리로 충분히 접근시킨다.

3

금속 원자가 인력이 작용할 수 있는 Å = 10^-8cm의 거리로 접근시킨다.

4

금속 표면의 전자가 원활히 움직여 거리와 관계없이 접합된다.

정답 및 해설

금속 표면을 충분히 가열하여 요철을 제거하고 인력이 작용할 수 있는 거리로 충분히 접근시켜야 한다.

문제 3

용접 접합의 인력이 작용하는 원리가 되는 1옹스트롬(Å)의 크기는?

1

10^-5cm

2

10^-6cm

3

10^-7cm

4

10^-8cm

정답 및 해설

인력이 작용할 수 있는 거리는 10^-8cm 이다.

문제 4

일반적인 용접의 특징으로 틀린 것은?

1

작업 공정수가 적어 경제적이다.

2

재료가 절약되고 중량이 가벼워진다.

3

품질 검사가 쉽고 변형이 발생되지 않는다.

4

소음이 적어 실내에서의 작업이 가능하며 복잡한 구조물의 제작이 쉽다.

정답 및 해설

품질검사 곤란하고 제품의 변형 및 잔류응력이 존재한다.

문제 5

다음 중 용접의 장점이 아닌 것은?

1

두께의 제한이 없다.

2

기밀성, 수밀성, 유밀성이 우수하다.

3

재질의 변형 및 잔류 응력이 존재하지 않는다.

4

공정 수가 감소되고 시간이 단축된다.

정답 및 해설

변형 및 잔류응력 존재한다.

문제 6

리벳 이음에 비교한 용접 이음의 특징을 열거한 것 중 틀린 것은?

1

이음 효율이 높다.

2

유밀, 기밀, 수밀이 우수하다.

3

공정의 수가 절감된다.

4

구조가 복잡하다.

정답 및 해설

리벳 이음이란 무엇인가요?


결합하려는 강판(鋼板)이나 형강(形鋼) 등 금속재료에 미리 구멍을 뚫고, 리벳을 끼워 머리를 만들어 영구적으로 체결하는 이음법.

문제 7

용접 용어 중 용착부를 만들기 위해 녹여서 첨가하는 금속을 무엇이라 하는가?

1

용제

2

융접 금속

3

용가제

4

덧살

정답 및 해설

용가재 - 용접봉 or 와이어

문제 8

다음 중 용접법 분류에서 융접에 속하는 것은?

1

전자 빔 용접

2

단접

3

초음파 용접

4

마찰 용접

정답 및 해설

융접 - 아크 용접, 가스 용접, 특수 용접, 전자 빔 용접 등


압접 - 저항 용접, 단접, 초음파 용접, 마찰 용접, 유도가열용접 등


납땜 - 연납, 경납

문제 9

용접의 분류에서 압접에 속하는 것은?

1

스터드 용접

2

피복 아크 용접

3

유도 가열 용접

4

일렉트로 슬래그 용접

정답 및 해설

압접 : 2개의 클램프로 가열한 후 압력을 주어서 용접하는 방식


융접 - 아크 용접, 가스 용접, 특수 용접, 전자 빔 용접 등


압접 - 저항 용접, 단접, 초음파 용접, 마찰 용접, 유도가열용접 등


납땜 - 연납, 경납

문제 10

일반적인 저항 용접의 특징으로 옳은 것은?

1

산화 및 변질 부분이 크다.

2

다른 금속 간의 결합이 용이하다.

3

대전류를 필요로 하고 설비가 복잡하다.

4

열손실이 크고, 용접부에 집중열을 가할 수 없다.

정답 및 해설

저항 용접 특징

1. 산화 및 변질 적음

2. 다른 금속 간 접합 곤란

3. 대전류 필요, 설비 복잡 및 고가

4. 열손식 적고 용접부 집중열 가할 수 있음

문제 11

다음 용접 방법 중 전기적 에너지에 의한 용접 방법이 아닌 것은?

1

아크 용접

2

저항 용접

3

테르밋 용접

4

플라즈마 용접

정답 및 해설

테르밋 용접은 테르밋 반응에 의해 생성되는 열을 이용하여 금속을 용접하는 방법으로 전기가 필요 없다.


테르밋 반응 - 알루미늄 분말과 금속 산화물을 혼합해 점화

문제 12

테르밋 용접법의 특징을 설명한 것이다. 맞는 것은?

1

전기가 필요하다.

2

용접 작업 후의 변형이 작다.

3

용접 작업의 과정이 복잡하다.

4

용접용 기구가 복잡하여 이동이 어렵다.

정답 및 해설

무전원/휴대성

: 전기나 가스 공급이 필요 없어 전력 공급이 어려운 야외나 철도 선로 같은 현장에서 작업이 가능.

두꺼운 부재 용접 가능

: 고온의 용융 금속을 사용하여 대형 주강품, 대형 축, 레일 등 두꺼운 금속 접합에 탁월.

작업 편의성 및 신뢰성

: 짧은 시간 내에 한 번의 반응으로 용접이 완료되며, 접합부가 매우 강력하고 매끄러움.

변형 감소

: 용접 시간이 짧아 국부적인 가열로 인한 변형이 적음.


문제 13

다음 중 전기저항 열을 이용한 용접법은?

1

일렉트로 슬래그 용접

2

잠호 용접

3

초음파 용접

4

원자 수소 용접

정답 및 해설

일렉트로 슬래그 용접 : 용융 용접의 일종으로 아크열이 아닌 와이어와 용융 슬래그 사이에 통전된 전류와 저항열을 이용하여 용접하는 방식

문제 14

모재를 녹이지 않고 접합하는 것은?

1

가스 용접

2

피복 아크 용접

3

서브머지드 아크 용접

4

납땜

정답 및 해설

납땜은 모재가 용융되지 않고 땜납이 녹는다.

문제 15

용접 자세에서 사용되는 기호 중 "F" 가 나타내는 것은?

1

아래보기 자세

2

수직 자세

3

위보기 자세

4

수평 자세

정답 및 해설

아래보기 (Flat)

수직 (Vertical)

위보기 (Overhead)

수평 (Horizontal)

전자세 (AP : All Position)

문제 16

용접 자세를 나타내는 기호가 틀리게 짝지어진 것은?

1

위보기 자세 : O

2

수직 자세 : V

3

아래보기 자세 : U

4

수평 자세 : H

정답 및 해설

아래보기 - F

문제 17

피복 아크 용접 작업에서 용접 조건에 관한 설명으로 틀린 것은?

1

아크 길이가 길면 아크가 불안정해져 용융 금속의 산화나 질화가 쉽게 일어난다.

2

좋은 용접 비드를 얻기 위해서 원칙적으로 긴 아크로 작업한다.

3

용접 전류가 너무 낮으면 오버랩이 발생한다.

4

용접부의 강도가 크다.

정답 및 해설

좋은 용접 비드를 얻기 위해서는 아크 길이를 약 3mm 이하로 하고

짧은 아크를 사용하는 것이 유리하다.

문제 18

피복 금속 아크 용접이 가스 용접법보다 우수한 장점이 아닌 것은?

1

열의 집중성이 좋다.

2

용접 변형이 적다.

3

유해광선의 발생이 적다.

4

용접부의 강도가 크다.

정답 및 해설

유해광선은 피복아크가 더 심함

문제 19

피복 금속 아크 용접에 대한 설명으로 잘못된 것은?

1

전기의 아크열을 이용한 용접법이다.

2

모재와 용접봉을 녹여서 접합하는 비용극식이다.

3

용접봉은 금속 심선의 주위에 피복제를 바른 것을 사용한다.

4

보통 전기 용접이라고 한다.

정답 및 해설

용극식 : 전극봉 자체가 녹아 용착금속이 되는 방식

ex) MIG, CO₂, 피복아크


비용극식 : 텅스텐 등 녹지 않는 전극으로 아크만 발생시키고 용가재 따로 공급하는 방식

ex) TIG

문제 20

피복 아크 용접 작업의 기초적인 용접 조건으로 가장 거리가 먼 것은?

1

오버랩

2

용접 속도

3

아크 길이

4

용접 전

정답 및 해설

오버랩은 용접 결함의 종류임


언더 컷이 모자라게 용접된 느낌이라면 오버랩은 넘치게 용접된 느낌

문제 21

피복 아크 용접에서 용입에 영향을 미치는 원인이 아닌 것은?

1

용접 속도

2

용접 홀더

3

용접 전류

4

아크 길이

정답 및 해설

용접 홀더는 아크 용접 시 용접봉을 고정하고, 용접기에서 발생한 전류를 용접봉으로 안전하게 전달하여 아크를 일으키는 필수 작업 기구로 용입에 영향을 미치는 것과는 아무 상관이 없다.

문제 22

아크 용접기 취급 시 주의사항이 아닌 것은?

1

정격사용률 이상으로 사용할 때 과열되어 소손이 생긴다.

2

가동 부분, 냉각팬을 점검하고 주유를 하지 않고 깨끗이 청소만 한다.

3

2차 측 단자의 한쪽과 용접기 케이스는 반드시 접지한다.

4

습한 장소, 직사광선이 드는 곳에서 용접기를 설치하지 않는다.

정답 및 해설

주유해라 확 씨;

문제 23

피복 아크 용접기를 사용할 때 주의사항이 아닌 것은?

1

정격사용률 이상 사용하지 않는다.

2

용접기 케이스를 접지한다.

3

탭 전환형은 아크 발생 중 탭을 전환시킨다.

4

가동 부분, 냉각팬을 점검하고 주유해야 한다.

정답 및 해설

아크 발생중에는 가능한 탭을 전환하지 않는다.

문제 24

아크 용접기의 구비 조건으로 틀린 것은?

1

구조 및 취급 방법이 간단해야 한다.

2

큰 전류가 흘러 용접 중 온도 상승이 커야 한다.

3

아크 발생 및 유지가 용이하고 아크가 안정해야 한다.

4

사용 중에 역률 및 효율이 좋아야 한다.

정답 및 해설

일정한 전류가 흘러 사용 중에는 온도 상승이 작아야 한다.

문제 25

아크 용접기 설치 시에 피해야 할 장소 중 틀린 것은?

1

휘발성 기름이나 가스가 있는 곳

2

수증기 또는 습도가 높은 곳

3

옥외의 비바람이 치는 곳

4

주위 온도가 10℃ 이하인 곳

정답 및 해설

주위 온도가 -10℃ 이하인 곳에 설치하면 안된다.

문제 26

용접기 적정 설치 장소로 맞지 않는 것은?

1

습기나 먼지 등이 많은 장소는 설치를 피하고 환기가 잘 되는 곳을 선택한다.

2

휘발성 기름이나 유해한 부식성 가스가 존재하는 장소는 피한다.

3

벽에서 50cm 이상 떨어져 있고 견고한 구조의 수평 바닥에 설치한다.

4

진동이나 충격을 받는 곳, 폭발성 가스가 존재하는 곳을 피한다.

정답 및 해설

아크 용접기는 벽에서 30cm 이상 떨어져 있고 견고한 구조의 수평 바닥에 설치한다.

문제 27

아크 용접기의 규격 표시 중 AW 300은 무엇인가?

1

1차 전압이 300V임을 나타낸다.

2

2차 전압이 300V임을 나타낸다.

3

정격 1차 전류가 300A임을 나타낸다.

4

정격 2차 전류가 300A임을 나타낸다.

정답 및 해설

AW300 : Arc Welder 300 = 아크용접기 2차정격전류 300A

문제 28

직류와 교류 아크 용접기를 비교한 것으로 틀린 것은?

1

아크 안정 : 직류 용접기가 교류 용접기보다 우수하다.

2

전격의 위험 : 직류 용접기가 교류 용접기보다 많다.

3

구조 : 직류 용접기가 교류 용접기보다 복잡하다.

4

역률 : 직류 용접기가 교류 용접기보다 매우 양호하다.

정답 및 해설

전격은 직류가 교류에 비해 한정적임

문제 29

교류 및 직류 아크 용접기의 특성을 비교 설명한 내용으로 틀린 것은?

1

교류 아크 용접기가 직류 아크 용접기보다 감전 위험성이 높다.

2

강전류일 때 자기쏠림 현상은 직류 아크 용접기가 심하다.

3

무부하 전압은 교류 아크 용접기가 높다.

4

아크의 안정성은 교류 용접기가 직류 용접기보다 우수하다.

정답 및 해설

아크의 안정성은 직류 용접기가 우수하므로 박판, 정밀 작업에는 직류 용접기를 사용함.

문제 30

일반적인 교류 아크 용접기의 2차 측 무부하 전압은?

1

50~60V

2

70~80V

3

80~100V

4

100~110V

정답 및 해설

피복 아크 용접기의 무부하 전압은

직류 : 40~60V

교류 : 70~80V

그래서 교류가 감전의 위험이 더 큼

문제 31

직류 아크 용접기의 장점이 아닌 것은?

1

아크 쏠림의 방지가 가능하다.

2

감전의 위험이 적다.

3

아크가 안정하다.

4

정극성의 변화가 가능하다.

정답 및 해설

아크쏠림은 직류에서 자장 때문에 발생하며 방지책으로는 후퇴법, 앤드 탭과 교류를 사용하는 방법이 있다.

문제 32

아크쏠림(arc blow) 현상을 방지하는 방법으로 틀린 것은?

1

아크 길이를 길게 한다.

2

접지점을 될 수 있는 대로 용접부에 멀게 한다.

3

직류 용접으로 하지 않고 교류 용접으로 한다.

4

용접봉 끝을 아크쏠림 반대 방향으로 기울인다.

정답 및 해설

아크쏠림 방지대책

1. 직류보다 교류

2. 접지점을 용접부에서 멀리

3. 아크를 가능한 짧게

4. 용접봉을 아크쏠림 반대 방향으로 기울임

문제 33

다음 중 직류 아크 용접기는?

1

가동 코일형 용접기

2

정류형 용접기

3

가동 철심형 용접기

4

탭 전환형 용접기

정답 및 해설

직류 아크 용접기 - 전동발전식, 엔진구동형, 정류기형


교류 아크 용접기 - 가동철심형, 가동코일형, 탭전환형, 가포화 리액터형

문제 34

다음 중 직류 아크 용접기의 종류가 아닌 것은?

1

모터형 직류 용접기

2

엔진형 직류 용접기

3

가포화 리액터형 직류 용접기

4

정류기형 직류 용접기

정답 및 해설

직류 아크 용접기 - 전동발전식, 엔진구동형, 정류기형


교류 아크 용접기 - 가동철심형, 가동코일형, 탭전환형, 가포화 리액터형


가포화 리액터형은 가변저항의 변화로 용접 전류를 조정하고 원격 조정과 핫 스타트가 용이함.

문제 35

다음 중 교류 아크 용접기의 종류별 특성으로 가변저항의 변화를 이용하여 용접전류를 조정하는 형식은?

1

가동 철심형

2

가동 코일형

3

탭 전환형

4

가포화 리액터형

정답 및 해설

가포화 리액터형은 가변저항의 변화로 용접 전류를 조정하는 형식


원격 조정과 핫 스타트가 용이

마멸 부분과 소음이 없음

조작이 간단

수명이 긺

문제 36

아크 용접기 중 정류기형의 정류기는 셀렌 (80℃), 실리콘(150℃), 게르마늄 등을 이용하는데 전류 조정으로 틀린 것은?

1

가동 철심형

2

엔진형

3

가동 코일형

4

가포화 리액터형

정답 및 해설

직류 아크 용접기 - 전동발전식, 엔진구동형, 정류기형


교류 아크 용접기 - 가동철심형, 가동코일형, 탭전환형, 가포화 리액터형


정류기형은 직류용접기이지만 전류 조정은 교류 측에서 이루어진다. 따라서 교류가 아닌 것을 고르면 된다.

문제 37

아크 용접기에 핫 스타트 장치를 사용함으로써 얻어지는 장점이 아닌 것은?

1

기공을 방지한다.

2

아크 발생이 쉽다.

3

크레이터 처리가 용이하다.

4

아크 발생 초기의 용입을 양호하게 처리한다.

정답 및 해설

핫스타트(=아크부스터)

초기 아크 발생 시 용접 전류를 크게하여 용접 시작점에 생길 수 있는 기공이나 용입 불량의 결함을 방지해줌

문제 38

원격 제어 장치로는 유선식과 무선식이 있는데 다음 중 틀린 것은?

1

전동기 조작형은 소형 모터로 용접기의 전류 조정 핸들을 움직여 전류를 조정할 수 있다.

2

가포화 리액터형은 가변 저항기 부분을 분리시켜 작업자 위치에 놓고 용접 전류를 원격 조정한다.

3

가포화 리액터형은 소형 모터로 작업자 위치에 놓고 용접 전류를 원격 조정한다.

4

무선식은 제어용 전선을 사용하지 않고 용접용 케이블 자체를 제어용 케이블로 병용하는 것이다.

정답 및 해설

가포화 리액터형은 용접기에서 멀리 떨어진 장소에서 전류를 조절할 수 있다.

문제 39

직류 아크 용접기의 고장 원인 중 전원 스위치를 ON하자마자 전원 스위치가 OFF되는 현상으로 틀린 것은?

1

변압기 고장

2

정류 브릿지 다이오드의 고장

3

전해 콘덴서의 고장

4

I, G, B, T 모듈의 고장

정답 및 해설

변압기 고장은 퓨즈 끊김 고장의 원인임

문제 40

교류 아크 용접기의 보수 및 정비 방법에서 아크가 발생하지 않을 때 고장 원인으로 맞지 않는 것은?

1

배전반의 전원 스위치 및 용접기 전원 스위치가 "OFF" 되었을 때

2

용접기 및 작업대 접속 부분에 케이블 접속이 중복되어 있을 때

3

용접기 내부의 코일 연결 단자가 단선이 되어 있을 때

4

철심 부분이 단락되거나 코일이 절단되었을 때

정답 및 해설

용접기 및 작업대 접속 부분에 케이블 접속이 안되어 있을 때 -> 용접기 및 작업대의 케이블에 연결을 확실하게 한다.

문제 41

용접기의 발생음이 너무 높을 때 고장원인이 아닌 것은?

1

용접기 외함이나 고정 철심, 고정용 지지 볼트, 너트가 느슨하거나 풀렸을 때

2

용접기 설치 장소 바닥을 고르게 할 때

3

가동 철심, 이동 축 지지 볼트, 너트가 풀려 가동 철심이 움직일 때

4

가동 철심과 철심 안내 축 사이가 느슨할 때

정답 및 해설

바닥이 고른건 너무나도 옳은 일

문제 42

용접기의 일상 점검이 아닌 것은?

1

케이블의 접속 부분에 절연 테이프나 피복이 벗겨진 부분은 없는지 점검한다.

2

케이블 접속 부분의 발열, 단선 여부 등을 점검한다.

3

전원 내부의 송풍기가 회전할 때 소음이 없는지 점검한다.

4

전원의 케이스에 접지선이 완전 접지되었는지 점검하고 이상 발견 시 보수를 한다.

정답 및 해설

4번은 3~6개월 점검 내용이다.

문제 43

아크 용접기의 위험성으로 틀린 것은?

1

피복 금속 아크 용접봉이나 배선에 의한 감전 사고의 위험이 있으므로 항상 주의한다.

2

용접 시 발생하는 흄이나 가스를 흡입 시 건강에 해로우므로 주의한다.

3

용접 시 발생하는 흄으로부터 머리 부분을 멀리하고 흄 흡입 장치 및 배기 가스 설비를 한다.

4

인화성 물질이나 가연성 가스가 작업장에서 3m 내에 있을 때에는 용접 작업을 해도 된다.

정답 및 해설

4번은 뭐 터져 죽고싶은 것도 아니고 진짜 말도 안되는 소리

용접 시 스패터의 비산 거리는 5m 이상임

문제 44

피복 아크 용접봉의 선택 시 고려해야 할 사항으로 틀린 것은?

1

아크의 안정성

2

용접봉의 내균열성

3

스패터링

4

용착 금속 내의 슬래그양

정답 및 해설

아크 안정, 용접봉의 내균열성, 스패터링, 작업성 등을 고려하여 선택한다.

문제 45

단위 시간당 소비되는 용접봉의 길이 또는 중량으로 표시되는 것은?

1

용접 길이

2

용융 속도

3

용접 입열

4

용접 효율

정답 및 해설

용융 속도 = 아크 전류 x 용접봉 쪽 전압강하

문제 46

용착 속도를 올바르게 설명한 것은?

1

용접 심선이 10분간 용융되는 길이

2

용접 심선이 1분간에 용융되는 중량

3

용접봉 또는 심선의 소모량

4

단위 시간에 용착되는 용착 금속의 양

정답 및 해설

용착 속도는 단위 시간당 용착되는 용착 금속의 양이며, 용착률은 용착 금속 중량과 사용 용접봉 전 중량의 비이다.

문제 47

피복 아크 용접에서 용접부의 보호 방식이 아닌 것은?

1

가스 발생식

2

슬래그 생성식

3

아크 발생식

4

반가스 발생식

정답 및 해설

피복 아크 용접에서 용접부의 보호 방식에는 가스, 슬래그, 반가스(=반슬래그) 3가지이며 아크 발생은 보호 방식과는 거리가 멀다.

문제 48

아크용접에서 흡인력 작용으로 용접봉이 용융되어 용적이 줄어들어 용융 금속이 비교적 큰 용적이 단락되지 않고 모재에 이행하는 방식은?

1

단락형

2

입상형

3

분무형(스프레이형)

4

열적 핀치 효과형

정답 및 해설

입상형에 대한 설명이다.

문제 49

피복 아크 용접봉에 탄소(C)량을 적게하는 가장 주된 이유는?

1

스패터 방지

2

용락 방지

3

산화 방지

4

균열 방지

정답 및 해설

탄소량이 많으면 용융 온도 낮아지고

경도가 증가하며 연성이 감소

따라서 취성이나 균열 발생

문제 50

지름이 3.2mm인 피복 아크 용접봉으로 연강판을 용접하고자 할 때 가장 적합한 아크의 길이는 몇 mm정도인가?

1

3.2mm

2

4.0mm

3

4.8mm

4

5.0mm

정답 및 해설

아크 길이는 용접봉 심선의 지름과 같거나 그 이하로 한다.

문제 51

피복 아크 용접봉의 피복제의 주된 역할로 옳은 것은?

1

스패터의 발생을 많게 한다.

2

용착 금속에 필요한 합금 원소를 제거한다.

3

모재 표면에 산화물이 생기게 한다.

4

용착 금속의 냉각 속도를 느리게 하여 급랭을 방지한다.

정답 및 해설

스패터 발생을 적게

용착 금속의 질을 좋게 함

아크의 안정

탈산 정련 작용

급랭 방지

필요 원소 보충

중성, 환원성 가스 발생시켜 용융 금속 보호

문제 52

피복 아크 용접봉의 피복제 작용을 설명한 것으로 틀린 것은?

1

아크를 안정시킨다.

2

점성을 가진 무거운 슬래그를 만든다.

3

용착 금속의 탈산 정련 작용을 한다.

4

전기 절연 작용을 한다.

정답 및 해설

스패터 발생을 적게

용착 금속의 질을 좋게 함

아크의 안정

탈산 정련 작용

급랭 방지

필요 원소 보충

중성, 환원성 가스 발생시켜 용융 금속 보호

문제 53

교류 아크 용접기를 사용할 때 피복 용접봉을 사용하는 이유로 가장 적합한 것은?

1

전력 소비량을 절약하기 위하여

2

용착 금속의 질을 양호하게 하기 위하여

3

용접 시간을 단축하기 위하여

4

단락 전류를 갖게 하여 용접기의 수명을 길게 하기 위하여

정답 및 해설

스패터 발생을 적게

용착 금속의 질을 좋게 함

아크의 안정

탈산 정련 작용

급랭 방지

필요 원소 보충

중성, 환원성 가스 발생시켜 용융 금속 보호

문제 54

피복 아크 용접에서 피복제의 성분에 포함되지 않는 것은?

1

피복 안정제

2

가스 발생제

3

피복 이탈제

4

슬래그 생성제

정답 및 해설

아크 안정제, 가스 발생제, 슬래그 생성제, 탈산제, 고착제 등

문제 55

연강용 피복 아크 용접봉의 피복제 계통에 속하지 않는 것은?

1

철분산화철계

2

철분저수소계

3

저셀룰로오스계

4

저수소계

정답 및 해설

가스발생식에서 고셀룰로오스계

문제 56

아크 발생열에 의해 피복제가 분해되어 일산화탄소, 이산화탄소, 수증기 등의 가스 발생제가 되는 가스 실드식 피복제의 성분은?

1

규산화나트륨

2

셀룰로오스

3

규사

4

일미나이트

정답 및 해설

피복제 중 가스 발생제는 셀룰로오스, 탄산바륨, 석회석, 톱밥, 녹말 등

문제 57

아크 용접에서 피복 배합제 중 탈산제에 해당되는 것은?

1

산성 백토

2

산화타이타늄

3

페로망가니즈

4

규산나트륨

정답 및 해설

탈산제로 금속 망가니즈, Al 분말로 철과 합한 페로망가니즈, 페로규소, 페로알루미늄 등이 사용됨

문제 58

피복 아크 용접봉에서 용융 금속 중에 침투한 산화물을 제거하는 탈산 정련 작용제로 사용되는 것은?

1

붕사

2

석회석

3

형석

4

규소철

정답 및 해설

석회석과 형석은 아크 안정제, 붕사는 가스 용접과 납땜에 사용되는 용제임

문제 59

용접 피복제의 성분 중 아크 안정제 역할을 하는 것은?

1

알루미늄

2

마그네슘

3

니켈

4

석회석

정답 및 해설

아크 안정제 - 규산칼륨, 규산나트륨, 산화타이타늄, 석회석 등

문제 60

피복 아크 용접에서 피복 배합제 중 아크 안정제에 속하지 않는 것은?

1

석회석

2

마그네슘

3

규산칼륨

4

산화타이타늄

정답 및 해설

아크 안정제 - 규산칼륨, 규산나트륨, 산화타이타늄, 석회석 등


마그네슘은 탈산제로 사용

문제 61

스테인리스강 피복 아크 용접봉 종류에서 아크가 안정되고 주로 아래보기 및 수평 필릿에 사용되는 용접봉은?

1

라임계 용접봉

2

티탄계 용접봉

3

저수소계 용접봉

4

철분계 용접봉

정답 및 해설

티탄계 용접봉

아크가 안정되고 스패터가 적음

슬래그가 표면을 잘 덮음

아래보기, 수평 필릿의 전용 용접봉임

문제 62

연강용 피복 아크 용접봉의 종류에서 E4303 용접봉의 피복제 계통은?

1

특수계

2

저수소계

3

일루미나이트계

4

라임티타니아계

정답 및 해설

E4301 - 일미나이트계

E4303 - 라임티타니아계 - 산화티탄 30%

E4311 - 고셀룰로오스계

E4313 - 고산화티탄계 - 산화티탄 35%

E4316 - 저수소계 - 석회석, 형석 등

E4324 - 철분산화티탄계

E4326 - 철분저수소계

E4327 - 철분산화철계

E4340 - 특수계

문제 63

피복제 중에 산화티탄을 약 35% 정도 포함하였고 슬래그의 박리성이 좋아 비드의 표면이 고우며 작업성이 우수한 특징을 지닌 연강용 피복 아크 용접봉은?

1

E4301

2

E4311

3

E4313

4

E4316

정답 및 해설

E4301 - 일미나이트계

E4303 - 라임티타니아계 - 산화티탄 30%

E4311 - 고셀룰로오스계

E4313 - 고산화티탄계 - 산화티탄 35%

E4316 - 저수소계 - 석회석, 형석 등

E4324 - 철분산화티탄계

E4326 - 철분저수소계

E4327 - 철분산화철계

E4340 - 특수계

문제 64

석회석 등의 염기성 탄산염을 주성분으로 하고 용착 금속 중에 수소 함유량이 다른 종류의 피복 아크 용접봉에 비교하여 1/10 정도로 현저하게 적은 용접봉은?

1

E4303

2

E4311

3

E4316

4

E4324

정답 및 해설

E4301 - 일미나이트계

E4303 - 라임티타니아계 - 산화티탄 30%

E4311 - 고셀룰로오스계

E4313 - 고산화티탄계 - 산화티탄 35%

E4316 - 저수소계 - 석회석, 형석 등

E4324 - 철분산화티탄계

E4326 - 철분저수소계

E4327 - 철분산화철계

E4340 - 특수계

문제 65

연강용 피복 아크 용접봉 중 저수소계(E4316)에 대한 설명으로 틀린 것은?

1

석회석이나 형석을 주성분으로 하고 있다.

2

용착 금속 중의 수소 함유량이 다른 용접봉에 비해 1/10 정도로 작다.

3

용접 시점에서 기공이 생기기 쉬우므로 백스탭법을 선택하면 해결할 수도 있다.

4

작업성이 우수하고 아크가 안정하며 용접속도가 빠르다.

정답 및 해설

아크가 약간 불안하고 용접 속도가 느려 작업성이 별로 좋지 않다.

문제 66

다음과 같은 아크 용접봉의 지름은 얼마인가?


E4316-AC-5-400

1

5mm

2

16mm

3

43mm

4

400mm

정답 및 해설

E4316 - 저수소계 용접봉

AC - 교류 용접기

5 - 용접봉 지름

400 - 용접봉 길이

문제 67

고셀룰로오스계 용접봉에 대한 설명으로 틀린 것은?

1

비드 표면이 거칠고 스패터가 많은 것이 결점이다.

2

피복제 중 셀룰로오스계가 20~30% 정도 포함되어 있다.

3

고셀룰로오스계는 E4311로 표시한다.

4

슬래그 생성계에 비해 용접 전류를 10~15% 높게 사용한다.

정답 및 해설

고셀룰로오스계(E4311)

셀롤로오스가 20~30% 포함

가스발생식으로 슬래그가 적어 비드표면이 거칠고 스패터가 많음

사용 전류는 슬래그 실드계에 비해 10~15% 낮게 설정

문제 68

가스 발생식 용접봉의 특징에 대한 설명 중 틀린 것은?

1

전자세 용접이 불가능하다.

2

슬래그 제거가 손쉽다.

3

아크가 매우 안정된다.

4

슬래그 생성식에 비해 용접 속도가 빠르다.

정답 및 해설

가스 발생식은 전자세 용접에 적당

문제 69

연강용 피복 아크 용접봉 중 내균열성이 가장 좋은 용접봉은?

1

고셀룰로오스계

2

일미나이트계

3

고산화타이타늄계

4

저수소계

정답 및 해설

용접봉의 내균열성

저수소계>일미나이트계>고산화철계>고셀룰로오스계>타이타늄계

문제 70

연강용 피복 아크 용접봉의 심선에 대한 설명으로 옳지 않은 것은?

1

주로 저탄소 림드강이 사용됨

2

탄소 함량이 많은 것으로 사용함

3

황이나 인 등의 불순물을 적게 함유함

4

규소의 양을 적게하여 제조함

정답 및 해설

탄소 함량이 많을 경우

용융 온도 저하 냉각속도 커짐

취성 상승 균열의 원인

문제 71

고장력강 피복 아크 용접봉의 설명 중 틀린 것은?

1

모재의 두께를 얇게 할 수 있다.

2

소요 강재의 중량을 상당히 증가시킬 수 있다.

3

재료의 취급이 간단하여 가공이 쉽다.

4

구조물의 하중을 경감시킬 수 있다.

정답 및 해설

소요 강재의 중량을 상당히 경감시킨다.

문제 72

고장력강용 피복 아크 용접봉 중 피복제의 계통이 특수계에 해당되는 것은?

1

E5000

2

E5001

3

E5003

4

E5026

정답 및 해설

고장력강용 피복 아크 용접봉

5001 (일미나이트)

5003 (라임티타니아)

5026 (철분저수소계)

5000,8000 (특수계)


문제 73

표면 경화용 피복 아크 용접봉에 대한 설명 중 틀린 것은?

1

표면 경화를 할 때 균열 방지가 큰 문제이다.

2

중, 고탄소강의 표면 경화를 할 때 반드시 예열만 하면 된다.

3

고합금강을 덧붙임 용접을 할 때 운봉 폭을 너무 넓게 하지 말아야 한다.

4

고속도강 덧붙임 용접을 할 때는 급랭을 피하고 서랭하여 균열을 방지한다.

정답 및 해설

중, 고탄소강의 표면 경화 용접을 할 때에는 반드시 예열 및 후열을 하여야 한다.

문제 74

용접 작업에 영향을 주는 요소 중 틀린 것은?

1

아크 길이는 보통 3mm 이내로 하며 되도록 짧게 운봉한다.

2

용접봉 각도는 진행각과 작업각을 유지해야 한다.

3

아크 전류와 아크 전압을 일정하게 유지하며 용접 속도를 증가하면 비드 폭이 좁아지고 용입은 얕아진다.

4

용접 전류가 낮아도 아크 길이가 길 때 아크는 유지된다.

정답 및 해설

용접 전류값이 높을 때는 아크 길이가 길어도 아크가 유지되고

전류값이 낮을 때는 아크가 소멸된다.

문제 75

피복 아크 용접 작업 중 스패터가 발생하는 원인으로 가장 거리가 먼 것은?

1

전류가 너무 높을 때

2

운봉이 불량할 때

3

건조되지 않은 용접봉을 사용했을 때

4

아크 길이가 너무 짧을 때

정답 및 해설

아크 길이가 너무 길 때 스패터가 발생된다.

문제 76

아크 용접 시 용접 이음의 용융부 밖에서 아크를 발생시킬 때 모재 표면에 결함이 발생하는 것은?

1

아크 스트라이크

2

언더필

3

스캐터링

4

은점

정답 및 해설

아크 스트라이크

용접 이음 부위 밖에서 아크를 발생시킬 때 아크열로 인해 모재에 결함이 생기는 것

문제 77

필터유리(차광유리) 앞에 일반유리(보호유리)를 끼우는 주된 이유는?

1

가시광선을 적게 받기 위하여

2

시력의 장애를 감소시키기 위하여

3

용접 가스를 방지하기 위하여

4

필터유리를 보호하기 위하여

정답 및 해설

필터유리 보호를 위함

문제 78

용접용 케이블 이음에서 케이블을 홀더 끝이나 용접기 단자에 연결하는데 사용되는 부품의 명칭은?

1

케이블 티그

2

케이블 태그

3

케이블 러그

4

케이블 래그

정답 및 해설

케이블 커넥터 중 케이블과 용접기 단자를 연결할 때 케이블 러그를 사용함

문제 79

용접기에 사용되는 전선 중 용접기에서 모재까지 연결하는 케이블은?

1

1차 케이블

2

입력 케이블

3

접지 케이블

4

비닐 코드 케이블

정답 및 해설

용접기에서 모재로 연결되는 선은 접지 케이블

문제 80

전격방지기의 입력선과 용접선으로 용접기의 용량이 300A에 알맞게 들어가는 것은?

1

입력선 14mm² 이상, 용접선 30mm² 이상

2

입력선 25mm² 이상, 용접선 35mm² 이상

3

입력석 25mm² 이상, 용접선 50mm² 이상

4

입력선 30mm² 이상, 용접선 50mm² 이상

정답 및 해설

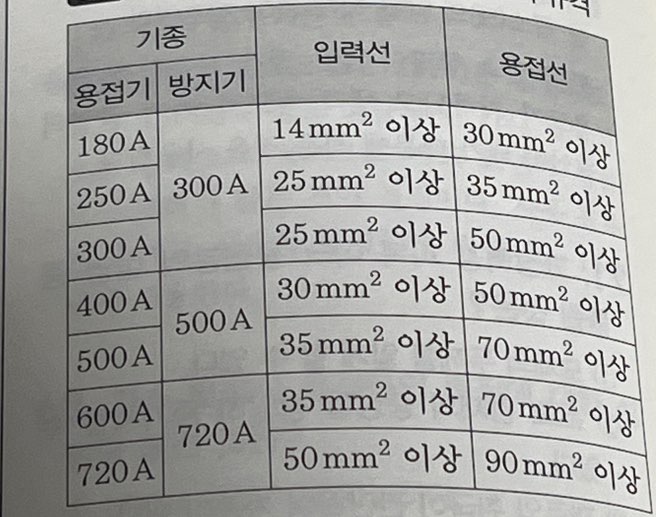

정답 이미지
문제 81

전격방지기가 설치된 용접기의 가장 적당한 무부하 전압은?

1

25V 이하

2

50V 이하

3

75V 이하

4

상관없음

문제 82

용접 흄은 용접 시 열에 의해 증발된 물질이 냉각되어 생기는 미세한 소립자를 말하는데 다음 중 옳지 않은 것은?

1

용접 흄은 고온의 아크 발생 열에 의해 용융 금속 증기가 주위에 확산됨으로써 발생된다.

2

피복 아크 용접에 있어서의 흄 발생량과 용접 전류의 관계는 전류나 전압, 용접봉 지름이 클수록 발생량이 증가한다.

3

피복제 종류에 따라서 라임티타니아계에서는 낮고 라임알루미나이트계에서는 높다.

4

그 외 발생량에 관해서는 용접 토치(홀더)의 경사 각도가 작고 아크 길이가 짧을수록 발생량이 증가한다.

정답 및 해설

그 외 발생량에 관해서는 용접 토치의 경사 각도가 크고 아크 길이가 길수록 발생량이 증가한다.


(흄도 안좋은거잖아, 그니까 웬만하면 안좋은건 아크길이가 길 경우네)

문제 83

용접 설비 중 환기 장치(후드)는 인체에 해로운 분진, 흄 등을 배출하기 위하여 설치하는 국소 배기 장치인데 다음 중 틀린 것은?

1

유해 물질이 발생하는 곳마다 설치할 것

2

유해 인자의 발생 형태와 비중, 작업 방법 등을 고려하여 해당 분진 등의 발산원을 제어할 수 있는 구조로 설치할 것

3

후드 형식은 가능하면 포위식 또는 부스식 후드를 설치할 것

4

내부식 또는 리시버식 후드는 해당 분진 등의 발산원에 가장 가까운 위치에 설치할 것

정답 및 해설

"외부식" 또는 리시버식 후드는 해당 분진 등의 발산원에 가장 가까운 위치에 설치할 것

문제 84

분진 등을 배출하기 위하여 설치하는 국소 배기 장치인 덕트는 기준에 맞도록 설치하여야 하는데 다음 중 틀린 것은?

1

가능하면 길이는 짧게 하고 굴곡부의 수는 적게 할 것

2

접속부의 안쪽은 돌출된 부분이 없도록 할 것

3

덕트 내부에 오염물질이 쌓이지 않도록 이송 속도를 유지할 것

4

연결 부위 등은 외부 공기가 들어와 환기를 좋게 할 것

정답 및 해설

연결 부위 등은 외부 공기가 들어오지 않도록 할 것

문제 85

국소 배기 장치에서 후드를 추가로 설치해도 쉽게 정압 조절이 가능하고 사용하지 않는 후드를 막아 다른 곳에 필요한 정압을 보낼 수 있어 현장에서 가장 편리하게 사용할 수 있는 압력 균형 방법은?

1

댐퍼 조절법

2

회전수 변화

3

압력 조절법

4

안내익 조절법

정답 및 해설

댐퍼 조절법(=부착법) : 풍량을 조절하기 가장 쉬운 방법이며 위의 설명 그대로이다.



회전수 변화(=조절법) : 풍량을 크게 바꿀 때 적당한 방법

압력 조절법 : 압력을 제어하여 조절

안내익 조절법 : 안내 날개의 각도를 변화시켜 송풍량을 조절하는 방법

문제 86

일반적으로 국소 배기 장치를 가동할 경우에 가장 적합한 상황에 해당하는 것은?

1

최종 배출구가 작업장 내에 있다.

2

사용하지 않는 후드는 댐퍼로 차단되어 있다.

3

증기가 발생하는 도장 작업 지점에는 여과식 공기 정화 장치가 설치되어 있다.

4

여름철 작업장 내에서는 오염물질 발생 장소를 향하여 대형 선풍기가 바람을 불어주고 있다.

정답 및 해설

제곧내

문제 87

다음 중 서브머지드 아크 용접의 다른 명칭으로 불리어지는 것이 아닌 것은?

1

잠호 용접

2

불가시 아크 용접

3

유니언 멜트 용접

4

가시 아크 용접

정답 및 해설

잠호용접, 유니언멜트용접, 링컨용접, 불가시아크용접 이라고 불림


문제 88

서브머지드 아크 용접의 장점에 해당하지 않는 것은?

1

용접 속도가 수동 용접보다 빠르고 능률이 높다.

2

개선각을 작게 하여 용접 패스수를 줄일 수 있다.

3

콘택트 팁에서 통전되므로 와이어 중에 저항열이 적게 발생되어 고전류 사용이 가능하다.

4

용접 진행 상태의 좋고 나쁨을 육안으로 확인할 수 있다.

정답 및 해설

서브머지드 아크 용접 특징

1. 용융속도 및 용착속도 빠르고 용입 깊음

2. 특수 지그 사용이 아니라면 아래보기나 수평 필릿에 한정됨

3. 불가시 용접으로 용접 도중 용접 상태 확인 불가능

4. 용접선의 길이가 짧거나 복잡한 곡선에서 비능률적

5. 유해광선 발생 적음

6. 개선각을 작게 하여 용접의 패스수를 줄일 수 있음

7. 열에너지의 손실이 적어 후판 용접에 적합

8. 소모식으로 비드와 외관이 아름다움

9. 모재 두께가 두꺼운 용접에 효율적

문제 89

서브머지드 아크 용접법의 설명 중 잘못된 것은?

1

용접 속도와 용착 속도가 빠르며 용입이 깊다.

2

비소모식이므로 비드와 외관이 거칠다.

3

모재 두께가 두꺼운 용접에 효율적이다.

4

용접선이 수직인 경우 적용이 곤란하다.

정답 및 해설

서브머지드 아크 용접 특징

1. 용융속도 및 용착속도 빠르고 용입 깊음

2. 특수 지그 사용이 아니라면 아래보기나 수평 필릿에 한정됨

3. 불가시 용접으로 용접 도중 용접 상태 확인 불가능

4. 용접선의 길이가 짧거나 복잡한 곡선에서 비능률적

5. 유해광선 발생 적음

6. 개선각을 작게 하여 용접의 패스수를 줄일 수 있음

7. 열에너지의 손실이 적어 후판 용접에 적합

8. 소모식으로 비드와 외관이 아름다움

9. 모재 두께가 두꺼운 용접에 효율적

문제 90

잠호 용접의 장점에 속하지 않는 것은?

1

대전류를 사용하므로 용입이 깊다.

2

비드 외관이 아름답다.

3

작업 능률이 피복 금속 아크 용접에 비하여 판 두께 12mm 에서 2~3배 높다.

4

용접 시 아크가 잘 보여 확인할 수 있다.

정답 및 해설

서브머지드 아크 용접 특징

1. 용융속도 및 용착속도 빠르고 용입 깊음

2. 특수 지그 사용이 아니라면 아래보기나 수평 필릿에 한정됨

3. 불가시 용접으로 용접 도중 용접 상태 확인 불가능

4. 용접선의 길이가 짧거나 복잡한 곡선에서 비능률적

5. 유해광선 발생 적음

6. 개선각을 작게 하여 용접의 패스수를 줄일 수 있음

7. 열에너지의 손실이 적어 후판 용접에 적합

8. 소모식으로 비드와 외관이 아름다움

9. 모재 두께가 두꺼운 용접에 효율적

문제 91

서브머지드 아크 용접의 단점으로 틀린 것은?

1

아크가 보이지않으므로 용접의 좋고 나쁨을 확인하면서 용접할 수가 없다.

2

일반적으로 용입이 깊으므로 요구되는 용접 홈 가공의 정도가 심하다.

3

용입이 크므로 모재의 재질을 신중하게 선택한다.

4

특수한 장치를 사용하지 않는 한 용접 자세가 아래보기, 수직, 수평 필릿에 한정된다.

정답 및 해설

서브머지드 아크 용접 특징

1. 용융속도 및 용착속도 빠르고 용입 깊음

2. 특수 지그 사용이 아니라면 아래보기나 수평 필릿에 한정됨

3. 불가시 용접으로 용접 도중 용접 상태 확인 불가능

4. 용접선의 길이가 짧거나 복잡한 곡선에서 비능률적

5. 유해광선 발생 적음

6. 개선각을 작게 하여 용접의 패스수를 줄일 수 있음

7. 열에너지의 손실이 적어 후판 용접에 적합

8. 소모식으로 비드와 외관이 아름다움

9. 모재 두께가 두꺼운 용접에 효율적

문제 92

서브머지드 아크 용접에 대한 설명 중 틀린 것은?

1

용접선이 복잡한 곡선이나 길이가 짧으면 비능률적이다.

2

용접부가 보이지 않으므로 용접 상태의 좋고 나쁨을 확인할 수 없다.

3

일반적으로 후판의 용접에 사용되므로 루트 간격이 0.8mm 이하이면 오버랩이 많이 생긴다.

4

용접 홈의 가공은 수동 용접에 비하여 정밀도가 좋아야 한다.

정답 및 해설

서브머지드 아크 용접(SAW)은 입상(알갱이) 모양의 플럭스 속에 와이어를 공급하여 아크를 발생시키는 방식입니다. 이 방식은 용입이 깊고 용착 효율이 매우 높기 때문에 루트 간격이 너무 크면(약 0.8mm 이상) 오히려 용융 금속이 반대편으로 흘러내리는 용락(Burn through) 현상이 발생하기 쉽습니다. 따라서 루트 간격을 0.8mm 이하로 작고 정밀하게 유지해야 하며, "0.8mm 이하일 때 오버랩이 많이 생긴다"는 설명은 사실과 반대됩니다.

문제 93

다음은 서브머지드 아크 용접의 용접장치를 열거한 것이다. 용접 헤드에 속하지 않는 것은?

1

심선을 보내는 장치

2

진공 회수 장치

3

접촉 팁 및 그의 부속품

4

전압 제어 상자

정답 및 해설

용접 전원

전압 제어 상자

심선을 보내는 장치

접촉 팁

용접 와이어

용제 호퍼

주행 대차 등이 있으며 용접 전원을 제외한 나머지를 용접 헤드라 함

문제 94

서브머지드 아크 용접의 용접 헤드에 속하지 않는 것은?

1

와이어 송급 장치

2

제어 장치

3

용접 레일

4

콘택트 팁

정답 및 해설

용접 전원

전압 제어 상자

심선을 보내는 장치

접촉 팁

용접 와이어

용제 호퍼

주행 대차 등이 있으며 용접 전원을 제외한 나머지를 용접 헤드라 함

문제 95

서브머지드 아크 용접기 중 경량형이라 불리는 것은?

1

4000A

2

2000A

3

1200A

4

900A

정답 및 해설

대형 용접기 : 최대 전류 4000A

표준 만능형 용접기 : 최대 전류 2000A

경량형 용접기 : 최대 전류 1200A

반자동형 용접기 : 최대전류 900A

문제 96

다음은 서브머지드 아크 용접기를 전류용량으로 구별한 것이다 틀린 것은?

1

400A

2

900A

3

1200A

4

2000A

정답 및 해설

대형 용접기 : 최대 전류 4000A

표준 만능형 용접기 : 최대 전류 2000A

경량형 용접기 : 최대 전류 1200A

반자동형 용접기 : 최대전류 900A

문제 97

다음 중 서브머지드 아크 용접에서 두 개의 와이어를 똑같은 전원에 접속하며 비드의 폭이 넓고 용입이 깊은 용접부가 얻어져 능률이 높은 다전극 방식은?

1

횡직렬식

2

종직렬식

3

횡병렬식

4

탠덤식

정답 및 해설

다전극 용접기

1. 탠덤식 : 두 개의 전극 와이어를 각각 독립된 전원에 연결하는 방식

2. 횡직렬식 : 두 개의 와이어에 전류를 직렬로 흐르게 함

3. 횡병렬식 : 두 개의 와이어를 똑같은 전원에 접속

문제 98

서브머지드 아크 용접에서 용접 전류가 낮을 때 일어나는 현상 중 틀린 것은?

1

용입 깊이가 부족하다.

2

여성(餘盛) 높이가 부족하다.

3

비드 폭이 부족하다.

4

비드 폭이 너무 넓게 된다.

정답 및 해설

용접 전류가 낮으면

용입 깊이, 여성(餘盛) 높이, 비드 폭이 부족

문제 99

서브머지드 아크 용접에서 아크 전압에 관한 설명으로 틀린 것은?

1

아크 전압이 낮으면 용입이 깊고 비드 폭이 좁다.

2

아크 전압이 낮으면 균열이 발생하기 쉽다.

3

아크 전압이 높으면 비드 폭이 넓은 형상이 되어 여성(餘盛) 부족이 되기 쉽다.

4

아크 전압이 높으면 용입이 깊고 비드 폭이 좁아진다.

정답 및 해설

용접 전류가 낮으면

용입 깊이, 여성(餘盛) 높이, 비드 폭이 부족

문제 100

다음은 서브머지드 아크 용접의 용접 속도에 관한 것이다. 틀린 것은?

1

용접 속도를 작게 하면 큰 용융지가 형성되고 비드가 편평하게 된다.

2

용접 속도를 작게 하면 여성(餘盛) 부족이 되기 쉽다.

3

용접 속도가 과대하면 오버랩이 발생한다.

4

용접 속도가 과대하면 용착 금속이 적게 된다.

정답 및 해설

용접 속도가 과대하면 언더컷이 발생하고 용착 금속이 적게 된다.

문제 101

서브머지드 아크 용접에 대한 설명으로 틀린 것은?

1

용접 전류를 증가시키면 용입이 증가한다.

2

용접 전압을 증가하면 비드 폭이 넓어진다.

3

용접 속도가 증가하면 비드 폭과 용입이 감소한다.

4

용접 와이어 지름이 증가하면 용입이 깊어진다.

정답 및 해설

와이어 지름이 작으면 용입이 깊고 비드 폭이 좁아짐

문제 102

서브머지드 아크 용접에서 와이어 돌출 길이는 와이어 지름의 몇 배 전후가 적당한가?

1

2배

2

4배

3

6배

4

8배

문제 103

서브머지드 아크 용접에 사용되는 용제가 갖추어야 할 성질 중 잘못된 것은?

1

아크 발생이 잘 되고 지속적으로 유지시키며 안정된 용접을 할 수 있을 것

2

용착 금속에 합금 성분을 첨가시키고 탈산, 탈황 등의 정련 작업을 하여 양호한 용착 금속을 얻을 수 있을 것

3

적당한 용융 온도와 점성 온도 특성을 가지며 슬래그의 이탈성이 양호하고 양호한 비드를 형성할 것

4

적당한 입도가 필요 없이 아크의 보호성이 좋을 것

정답 및 해설

적당한 입도를 가져 아크의 보호성이 좋을 것

문제 104

다음은 서브머지드 아크 용접의 용제의 종류이다. 틀린 것은?

1

용융형 용제

2

소결형 용제

3

혼성형 용제

4

혼합형 용제

정답 및 해설

서브머지드 아크 용접(SAW)용 용제는 제조 방법에 따라 크게 세 가지로 분류됩니다.


용융형 용제 (Fused Flux): 원료를 전기로에서 1,300℃ 이상으로 녹여 냉각시킨 후 분쇄한 것으로, 유리 모양의 광택이 있고 흡습성이 적습니다.

소결형 용제 (Sintered Flux): 원료에 결합제를 넣어 400~1,000℃ 정도의 저온에서 구워 만든 것으로, 합금 원소 첨가가 용이하지만 흡습성이 있습니다.

혼성형 용제: 용융형 용제와 소결형 용제를 적절한 비율로 섞어 만든 용제입니다.

문제 105

서브머지드 아크 용접의 용제에 대한 설명 중 용융형 용제의 특성이 아닌 것은?

1

비드 외관이 아름답다.

2

흡습성이 높아 재건조가 필요하다.

3

용제의 화학적 균일성이 양호하다.

4

용융 시 분해되거나 산화되는 원소를 첨가할 수 있다.

정답 및 해설

용융형 용제 (Fused Flux)

원료를 전기로나 반사로에서 고온(약 1300~1500°C)으로 녹인 후 냉각하여 파쇄한 용제입니다.

특징:

균일성: 고온에서 완전히 용해된 후 응고되었기 때문에 화학 성분이 매우 균일합니다.

내흡습성: 유리질 구조로 되어 있어 습기를 잘 흡수하지 않아 보관이 용이하고 수소 지연 균열에 강합니다.

재사용성: 입자가 단단하여 회수 및 재사용 시 미분(가루) 발생이 적습니다.

제한사항: 고온 제조 공정 중 합금 원소가 타버리기 때문에, 용제를 통한 합금 첨가가 어렵습니다.



소결형 용제 (Bonded/Agglomerated Flux)

원료 분말에 규산소다(물유리) 등의 결합제를 섞어 입자로 만든 후, 비교적 낮은 온도(약 400~600°脫)에서 가열하여 굳힌 용제입니다.

특징:

합금 첨가 용이: 낮은 온도에서 제조되므로 합금 원소나 탈산제를 자유롭게 첨가할 수 있어 용착 금속의 성질 조절이 쉽습니다.

두꺼운 슬래그: 용융형보다 비중이 가벼워 슬래그 박리성이 우수하고, 대전류 용접에 유리합니다.

흡습성 주의: 결합제를 사용했기 때문에 습기를 흡수하기 쉽습니다. 사용 전 반드시 건조가 필요하며, 관리가 소홀하면 기공이나 균열이 발생할 수 있습니다.

용도: 고장력강, 스테인리스강, 합금강 용접 및 육성 용접.


문제 106

불활성 가스 텅스텐 아크 용접법의 명칭이 아닌 것은?

1

비용극식 불활성 가스 아크 용접법

2

헬륨-아크 용접법

3

아르곤 아크 용접법

4

시그마 용접법

정답 및 해설

시그마 용접법은 MIG 용접법의 이름으로 그 외에 에어코매틱 용접법, 필러 아크 용접법, 아르고노트 용접법 등이 있다.

문제 107

불활성 가스 텅스텐 아크 용접의 특징으로 틀린 것은?

1

보호 가스가 투명하여 가시 용접이 가능하다.

2

가열 범위가 넓어 용접으로 인한 변형이 크다.

3

용제가 불필요하고 깨끗한 비드 외관을 얻을 수 있다.

4

피복 아크 용접에 비해 용접부의 연성 및 강도가 우수하다.

정답 및 해설

불활성 가스 텅스텐 아크 용접의 특징


가열 범위가 적어 용접으로 인한 변형이 적음

열의 집중 효과가 양호함

우수한 용착 금속을 얻을 수 있음

전자세 용접이 가능함

저전류에서도 아크가 안정되어 박판의 용접에 유리함

거의 모든 금속의 용접이 가능함

가시 아크로 육안으로 직접 확인하며 용접이 가능함

문제 108

불활성 가스 텅스텐 아크 용접에 대한 설명으로 틀린 것은?

1

직류 역극성으로 용접하면 청정 작용을 한다.

2

가스 노즐은 일반적으로 세라믹 노즐을 사용한다.

3

불가시 용접으로 용접 중에는 용접부를 확인할 수 없다.

4

용접용 토치는 냉각 방식에 따라 수랭식과 공랭식으로 구분된다.

정답 및 해설

불활성 가스 텅스텐 아크 용접의 특징


가열 범위가 적어 용접으로 인한 변형이 적음

열의 집중 효과가 양호함

우수한 용착 금속을 얻을 수 있음

전자세 용접이 가능함

저전류에서도 아크가 안정되어 박판의 용접에 유리함

거의 모든 금속의 용접이 가능함

가시 아크로 육안으로 직접 확인하며 용접이 가능함

문제 109

TIG 용접기 설치를 위한 장소에 대한 설명 중 틀린 것은?

1

휘발성 가스나 기름이 있는 곳을 피한다.

2

습기 또는 먼지 등이 많은 장소는 용접기 설치를 피한다.

3

벽에서 5cm 이상 떨어지고 바닥면이 견고하고 수평인 곳을 선택한다.

4

비, 바람이 치는 옥외 또는 주위 온도가 -10℃ 이하인 곳은 피한다.

정답 및 해설

벽에서 30cm 이상 떨어지고, 바닥면이 견고하고 수평인 곳을 선택한다.

문제 110

TIG 용접에서 교류 전원 사용 시 발생하는 직류 성분을 없애기 위하여 용접기 2차 회로에 삽입하는 것 중 틀린 것은?

1

정류기

2

직류 콘덴서

3

축전지

4

컨덕턴스

정답 및 해설

TIG용접에서 교류에서 발생되는 불평형 전류를 방지하기 위해 2차 회로에 삽입하는 것

- 직류 콘덴서, 정류기, 리액터, 축전지 등

문제 111

용접 작업에서 아크를 쉽게 발생하기 위하여 용접기에 들어가는 장치는?

1

전격 방지기

2

원격 제어 장치

3

무선식 원격 제어 장치

4

고주파 발생 장치

정답 및 해설

고주파 발생 장치는 아크의 안정을 확보하기 위하여 상용 주파수의 아크 전류 외에 고전압 3000~4000V를 발생하여 용접 전류를 중첩시키는 부속 장치이다.


고주파 발생 장치의 고주파 전원을 사용하게 되면 전극이 모재와 접촉하지 않아도 아크가 발생하게 되므로 아크의 발생이 용이하고 전극봉의 오염 및 수명이 연장된다.

문제 112

불활성 가스 텅스텐 아크 용접에서 전극을 모재에 접촉시키지 않아도 아크 발생이 되는 이유로 가장 적합한 것은?

1

전압을 높게 하기 때문에

2

텅스텐의 작용으로 인해서

3

아크 안정제를 사용하기 때문에

4

고주파 발생 장치를 사용하기 때문에

정답 및 해설

고주파 발생 장치는 아크의 안정을 확보하기 위하여 상용 주파수의 아크 전류 외에 고전압 3000~4000V를 발생하여 용접 전류를 중첩시키는 부속 장치이다.


고주파 발생 장치의 고주파 전원을 사용하게 되면 전극이 모재와 접촉하지 않아도 아크가 발생하게 되므로 아크의 발생이 용이하고 전극봉의 오염 및 수명이 연장된다.

문제 113

TIG 용접 시 교류 용접기에 고주파 전류를 사용할 때의 특징이 아닌 것은?

1

아크는 전극을 모재에 접촉시키지 않아도 발생된다.

2

전극의 수명이 길다.

3

일정 지름의 전극에 대해 광범위한 전류의 사용이 가능하다.

4

아크가 길어지면 끊어진다.

정답 및 해설

아크가 길어진다고 끊어지진 않는다.


고주파 발생 장치는 아크의 안정을 확보하기 위하여 상용 주파수의 아크 전류 외에 고전압 3000~4000V를 발생하여 용접 전류를 중첩시키는 부속 장치이다.


고주파 발생 장치의 고주파 전원을 사용하게 되면 전극이 모재와 접촉하지 않아도 아크가 발생하게 되므로 아크의 발생이 용이하고 전극봉의 오염 및 수명이 연장된다.

문제 114

직류 정극성에 대한 설명으로 올바르지 못한 것은?

1

모재를 (+)극에, 용접봉을 (-)극에 연결한다.

2

용접봉의 용융이 느리다.

3

모재의 용입이 길다.

4

용접 비드의 폭이 넓다.

정답 및 해설

직류정극성(DCSP)은 모재에 양극 (+), 전극봉에 음극 (-)을 연결하여 양극에 발열량이 70~80%, 음극에서는 20~30%로 모재 측에 열 발생이 많아 용입이 깊게되고 음극인 전극봉(용접봉)은 천천히 녹는다.


역극성은 반대로 모재가 천천히 녹고 용접봉은 빨리 용융되어 비드가 용입이 얕고 넓어진다.


즉, 정극성은 비드가 용입이 깊고 폭이 좁아지는 것이다.

문제 115

직류 역극성을 이용한 용접에 대한 설명으로 옳은 것은?

1

모재의 용입이 깊다.

2

용접봉의 용융 속도가 느려진다.

3

용접봉을 음(-), 모재를 양극(+)에 설치한다.

4

얇은 판의 용접에서 용락을 피하기 위하여 사용한다.

정답 및 해설

직류정극성(DCSP)은 모재에 양극 (+), 전극봉에 음극 (-)을 연결하여 양극에 발열량이 70~80%, 음극에서는 20~30%로 모재 측에 열 발생이 많아 용입이 깊게되고 음극인 전극봉(용접봉)은 천천히 녹는다.


역극성은 반대로 모재가 천천히 녹고 용접봉은 빨리 용융되어 비드가 용입이 얕고 넓어진다.


즉, 정극성은 비드가 용입이 깊고 폭이 좁아지는 것이다.

문제 116

TIG 용접기에서 직류 역극성을 사용하였을 경우 용접 비드의 형상으로 맞는 것은?

1

비드 폭이 넓고 용입이 깊다.

2

비드 폭이 넓고 용입이 얕다.

3

비드 폭이 좁고 용입이 깊다.

4

비드 폭이 좁고 용입이 얕다.

정답 및 해설

직류정극성(DCSP)은 모재에 양극 (+), 전극봉에 음극 (-)을 연결하여 양극에 발열량이 70~80%, 음극에서는 20~30%로 모재 측에 열 발생이 많아 용입이 깊게되고 음극인 전극봉(용접봉)은 천천히 녹는다.


역극성은 반대로 모재가 천천히 녹고 용접봉은 빨리 용융되어 비드가 용입이 얕고 넓어진다.


즉, 정극성은 비드가 용입이 깊고 폭이 좁아지는 것이다.

문제 117

TIG 용접에서 직류 역극성이 정극성보다 전극봉의 과열로 인한 소손이 우려되어 정극성보다 약 몇 배 정도 굵은 것을 사용해야 하는가?

1

2배

2

3배

3

4배

4

6배

정답 및 해설

직류 정극성 (DCSP):

(-) 전극봉, (+) 모재

전자가 전극봉에서 모재로 이동합니다.

열의 70%가 모재에 집중되고, 30%가 전극봉에 집중됩니다.

전극봉이 비교적 시원하므로 가느다란 봉으로도 깊은 용입을 얻을 수 있습니다.


직류 역극성 (DCRP):

(+) 전극봉, (-) 모재

전자가 모재에서 전극봉으로 이동합니다.

열의 70%가 전극봉에 집중됩니다.

전극봉이 쉽게 가열되어 끝이 뭉툭해지거나 녹아내릴 위험(소손)이 매우 큽니다.



실제 용접 데이터와 이론적 허용 전류표를 비교했을 때, 동일한 전류값에서 역극성 전극봉은 정극성 전극봉보다 직경 기준으로 약 4배 정도 굵어야 전극봉의 소손 없이 안정적인 아크를 유지할 수 있다는 결과가 도출됩니다.


문제 118

가스 텅스텐 아크 용접기의 용접 장치 및 구성 중 틀린 것은?

1

전원 장치

2

제어 장치

3

가스 공급 장치

4

전격 저주파 방지 장치

정답 및 해설

가스 텅스텐 아크 용접기의 주요 장치


전원 장치, 제어 장치, 가스 공급 장치, 고주파 발생 장치, 용접 토치

부속기구로는 전원 케이블, 가스 호스, 원격 전류 조정기, 가스 조정기 등

문제 119

불활성 가스 텅스텐 아크 용접을 할 때 주로 사용되는 가스는?

1

H₂

2

Ar

3

CO₂

4

C₂H₂

정답 및 해설

불활성 가스 텅스텐 아크 용접에 이용되는 가스는 주로 Ar, He 이다.


불활성 가스니까.

문제 120

TIG 용접 시 보호 가스로 쓰이는 아르곤과 헬륨의 특징을 비교할 때 틀린 것은?

1

헬륨은 용접 입열이 많으므로 후판 용접에 적합하다.

2

헬륨은 열 영향부가 아르곤보다 좁고 용입이 깊다.

3

아르곤은 헬륨보다 가스 소모량이 적고 수동 용접에 많이 쓰인다.

4

헬륨은 위보기 자세나 수직 자세 용접에서 아르곤 보다 효율이 떨어진다.

정답 및 해설

헬륨은 수소 다음으로 가벼운 기체이므로 위보기 자세나 수직 자세 용접에서 아르곤보다 효율이 높다.

문제 121

TIG 용접 장소에서 환기 장치를 확인하는데 틀린 것은?

1

흄 또는 분진이 발산되는 옥내 작업장에 대하여는 국소 배기 시설과 같이 배기 장치를 설치한다.

2

국소 배기 시설로 배기되지 않는 용접 흄은 이동식 배기팬 시설을 설치한다.

3

이동 작업 공정에서는 이동식 배기팬을 설치한다.

4

용접 작업에 따라 방진, 방독 또는 송기 마스크를 착용하고 작업에 임하고 용접 작업 시에는 국소 배기 시설을 반드시 정상 가동시킨다.

정답 및 해설

국소 배기 시설로 배기되지 않는 용접 흄은 전체 환기 시설을 설치한다.

문제 122

TIG 용접에서 용접 전류는 150~200A를 사용하는데 직류 정극성 용접을 할 때 노즐 지름(mm)과 가스 유량(L/min)의 적당한 규격으로 맞는 것은?

1

5~9.5 - 4~5

2

5~9.0 - 6~8

3

6~12 - 6~8

4

8~13 - 8~9

정답 및 해설

용접 전류가 150~200A 일 때 직류 정극성 용접 시 노즐 지름 6~12mm, 가스 유량 6~8L/min

교류 용접 시 노즐 지름 11~13mm, 가스 유량 7~10L/min

문제 123

TIG 용접에서 토치의 형태 중 틀린 것은?

1

직선형

2

커브형

3

플렉시블형

4

치차형

정답 및 해설

토치의 형태는 직선, 커브, 플렉시블형이 있다.

문제 124

TIG 용접 토치의 내부 구조에 가스 노즐 또는 가스 컵이라고도 부르는 세라믹 노즐의 재질의 종류가 아닌 것은?

1

세라믹 노즐

2

금속 노즐

3

석영 노즐

4

티타늄 노즐

정답 및 해설

가스 노즐은 재질에 따라 세라믹 노즐, 금속 노즐, 석영 노즐 등이 있다.

문제 125

TIG 용접법으로 판 두께 0.8mm의 스테인리스 강판을 받침판을 사용하여 90~140A로 자동 용접 시 적합한 전극의 지름은?

1

1.6mm

2

2.4mm

3

3.2mm

4

6.4mm

정답 및 해설

스테인리스 강판 0.8mm

자동 용접 시 전극 1.6mm, 전류 90~140A

수동 용접 시 전극 1~1.6mm, 전류 30~50A

문제 126

다음은 TIG 용접에 사용되는 토륨-텅스텐 전극에 대한 설명이다. 틀린 것은?

1

저전류에서도 아크 발생이 용이하다.

2

저전압에서도 사용이 가능하고 허용 전류 범위가 넓다.

3

텅스텐 전극에 비해 전자 방사 능력이 현저하게 뛰어나다.

4

교류 전원 사용 시 불평형 직류분이 작아 바람직하다.

정답 및 해설

토륨 - 텅스텐 전극은 교류 전원 사용 시 불평형 직류 전류가 증대하여 바람직하지 못하다.

문제 127

TIG 용접에 사용되는 전극봉의 재료는 다음 중 어느 것인가?

1

알루미늄 봉

2

스테인리스 봉

3

텅스텐 봉

4

구리 봉

정답 및 해설

TIG 용접 - Tungsten Inert Gas 용접

문제 128

TIG 용접의 용접 조건으로서 틀린 것은?

1

원격 전류 조정기 또는 용접기 본체 전면 패널의 전류 조정기에 의해 조정할 수 있다.

2

용접 속도는 일반적으로 수동 용접의 경우 5~100cm/min 정도의 범위에서 움직이는 것이 안정된 아크의 상태를 유지할 수 있다.

3

용접 속도가 지나치게 빠르면 모재의 언더컷이 발생하는 경우가 있다.

4

아크 길이를 길게 하면 아크의 크기가 커져 높은 전압을 필요로 한다.

정답 및 해설

용접 속도는 일반적으로 수동 용접의 경우 5~50cm/min 정도의 범위에서 움직이는 것이 다른 용접에 비해 안정된 아크의 상태를 유지할 수 있다.

문제 129

TIG 용접으로 Al을 용접할 때 가장 적합한 용접 전원은?

1

DC SP

2

DC RP

3

AC HF

4

AC RP

정답 및 해설

고주파를 병용한 교류 (AC HF)를 사용하면 반파에 청정 작용이 있고 용접도 양호하다.


DC SP = 직류 정극성

DC RP = 직류 역극성

AC HF = 교류 고주파

AC RP = 교류 역극성

문제 130

구조물의 조립을 위한 가용접의 주의사항 중 틀린 것은?

1

본 용접사와 동등한 기량을 가진 용접사가 가용접을 실시한다.

2

본 용접과 같은 온도에서 후열 작업을 실시한다.

3

구조물의 모서리 부분은 용접부가 겹치는 부분이므로 가능한 가용접을 피한다.

4

구조물의 조립 상태에서 시작점과 끝점은 결함 발생이 쉬워 가능한 가용접을 피한다.

정답 및 해설

본 용접과 같은 온도에서 "예열" 작업을 실시한다.

문제 131

가용접 위치와 길이의 선정 시 틀린 것은?

1

가용접의 간격은 판 두께의 15~30배 정도로 하는 것이 좋다.

2

판 두께 3.2mm 이하는 30mm 로 한다.

3

판 두께가 3.2~25mm 까지는 50mm 로 한다.

4

판 두께가 25mm 이상은 50mm 이상의 길이로 해주어야 한다.

정답 및 해설

가용접의 길이

판두께 3.2mm 이하 - 30mm

판두께 3.2~25mm 까지 - 30mm

판두께 25mm 이상 - 50mm

문제 132

TIG 용접기의 일반적인 고장 방지 방법 중 틀린 것은?

1

1,2차 전선의 결선 상태를 정확하게 체결하고 절연이 되도록 한다.

2

용접기의 용량에 맞는 안전 차단 스위치를 선택한다.

3

용접기를 정격사용률 이하로 사용하고 허용사용률을 초과해도 괜찮다.

4

용접기 내부의 고주파 방전 캡, PCB 보드 등에 함부로 손대지 않도록 한다.

정답 및 해설

허용 사용률을 초과하지 않도록 한다.

문제 133

불활성 가스 금속 아크 용접의 특징 설명으로 틀린 것은?

1

TIG 용접에 비해 용융 속도가 느리고 박판 용접에 적합하다.

2

각종 금속 용접에 다양하게 적용할 수 있어 응용 범위가 넓다.

3

보호 가스의 가격이 비싸 연강 용접의 경우에는 부적당하다.

4

비교적 깨끗한 비드를 얻을 수 있고 CO₂ 용접에 비해 스패터 발생이 적다.

정답 및 해설

용융 속도가 빨라 후판 용접에 적합하다.

문제 134

불활성 가스 아크 용접법의 장점이 아닌 것은?

1

불활성 가스의 용접부 보호와 아르곤 가스 사용 역극성 시 청정 효과로 피복제 및 용제가 필요 없다.

2

산화하기 쉬운 금속의 용접이 용이하고 용착부의 모든 성질이 우수하다.

3

저전압 시에도 아크가 안정되고 양호하며 열의 집중 효과가 좋아 용접 속도가 빠르고 또 양호한 용입과 모재의 변형이 적다.

4

두꺼운 판의 모재에는 용접봉을 쓰지 않아도 양호하고 언더컷도 생기지 않는다.

정답 및 해설

얇은 판의 모재에는 용접봉을 쓰지 않아도 양호하고 언더컷도 생기지 않는다.

문제 135

불활성 가스 아크 용접법의 특성 중 틀린 것은?

1

아르곤 가스 사용 직류 역극성 시 청정 효과가 있어 강한 산화막이나 용융점이 높은 산화막이 있는 알루미늄, 마그네슘 등의 용접이 용제 없이 가능하다.

2

직류 정극성 사용 시는 폭이 좁고 용입이 깊은 용접부를 얻으며 청정 효과도 있다.

3

교류 사용 시 용입 깊이는 직류 역극성과 정극성의 중간 정도이고 청정 효과가 있다.

4

고주파 전류 사용 시 아크 발생이 쉽고 안정되며 전극의 소모가 적어 수명이 길고 일정한 지름의 전극에 대해 광범위한 전류의 사용이 가능하다.

정답 및 해설

청정 효과는 없다.

문제 136

불활성 가스 아크 용접법의 특징으로 틀린 것은?

1

아크가 안정되어 스패터가 적고 조작이 용이하다.

2

높은 전압에서 용입이 깊고 용접 속도가 빠르며 잔류 용제 처리가 필요하다.

3

모든 자세 용접이 가능하고 열 집중성이 좋아 용접 능률이 높다.

4

청정 작용이 있어 산화막이 강한 금속의 용접이 가능하다.

정답 및 해설

잔류 용제 처리가 필요한 것은 서브머지드 아크 용접법의 특징이다.

문제 137

MIG 용접법의 특징에 대한 설명으로 틀린 것은?

1

전자세 용접이 불가능하다.

2

용접 속도가 빠르므로 모제의 변형이 적다.

3

피복 아크 용접에 비해 빠른 속도로 용접할 수 있다.

4

후판에 적합하고 각종 금속 용접에 다양하게 적용시킬 수 있다.

정답 및 해설

1. 높은 효율성과 생산성

연속 용접: 소모성 와이어가 자동으로 공급되어 용접봉을 교체하는 번거로움이 없으므로 작업 속도가 매우 빠릅니다.

높은 용착 효율: 용재 손실이 적고 용착 효율이 95% 이상으로 경제적입니다.


2. 깨끗한 용접 결과

슬래그 부재: 플럭스를 사용하지 않아 슬래그가 발생하지 않으며, 용접 후 청소 시간이 거의 들지 않습니다.

적은 변형: 전류 밀도가 높아 용입이 깊고 열 영향부(HAZ)가 좁아 모재의 변형과 재질 변화가 적습니다.


3. 뛰어난 범용성

다양한 금속: 알루미늄, 스테인리스강, 마그네슘, 동합금 등 비철금속 용접에 특히 탁월합니다.

전자세 용접: 숙련도에 따라 하향, 수직, 상향 등 모든 자세에서 용접이 가능합니다.


4. 주의사항 및 한계

바람에 취약: 차폐 가스를 사용하기 때문에 바람이 부는 옥외 작업 시 가스가 흩어져 결함이 생길 수 있습니다.

초기 비용: 장비 구성(가스 실린더, 와이어 피더 등)이 복잡하여 초기 설치 비용이 다소 높습니다.


MIG 용접은 불활성 가스(아르곤, 헬륨)를 쓰지만, 이산화탄소(CO2) 등 활성 가스를 쓰는 방식은 MAG 용접이라고 부릅니다.

문제 138

미그 용접 등에서 용접 전류가 과대할 때 주로 용융풀 앞 기슭으로부터 외기가 스며들어 비드 표면에 주름진 두터운 산화막이 생기는 것을 무엇이라 하는가?

1

퍼커링 현상

2

퍽 마크 현상

3

핀 홀 현상

4

기공 현상

정답 및 해설

퍼커링(Puckering) 현상은 주로 MIG(미그) 용접이나 알루미늄 합금 용접에서 고전류를 사용할 때 발생하는 특이한 결함입니다.

원인: 용접 전류가 너무 높으면 아크의 힘이 강해져 용융풀(Welding Pool)이 심하게 요동칩니다. 이때 용융풀의 앞부분이 움푹 파이면서 그 틈으로 공기(대기)가 유입됩니다.

결과: 유입된 산소와 용융 금속이 반응하여 비드 표면에 검고 주름진 두꺼운 산화막을 형성하게 되며, 이는 용접부의 품질을 크게 저하시킵니다.



2. 퍽 마크 (Pock mark): 용접 비드 표면에 생기는 작은 오목한 구멍이나 자국을 말합니다.

3. 핀 홀 (Pin hole): 용접부 내부에 발생한 가스가 빠져나가지 못해 표면에 바늘구멍처럼 작게 나타나는 기공입니다.

4. 기공 (Blow hole/Porosity): 용융 금속 내부에 가스가 갇혀 형성된 빈 공간을 통칭합니다.

문제 139

MIG 용접에 사용되는 실드 가스가 아닌 것은?

1

아르곤 + 헬륨

2

아르곤 + 탄산가스

3

아르곤 + 수소

4

아르곤 + 산소

정답 및 해설

MIG 용접에 사용되는 실드 가스는

아르곤 + (헬륨 or 탄산가스 or 산소 or 탄산가스+산소) 이다.

문제 140

불활성 가스 아크 용접법에서 실드 가스는 바람의 영향이 충속(m/s) 얼마에 영향을 받는가?

1

0.1~0.3

2

0.3~0.5

3

0.5~2

4

1.5~3

정답 및 해설

풍속이 0.5~2m/s 이상이면 아르곤 가스의 보호 능력이 떨어진다.

용착 속도가 작은 것부터 고속, 고능률 용접에는 그다지 적합하지 않다.

문제 141

불활성 가스 아크 용접으로 용접을 하지 않는 것은?

1

알루미늄

2

스테인리스강

3

티타늄 합금

4

선철

정답 및 해설

불활성 가스 아크 용접에 해당되는 금속은 연강 및 저합금강, 스테인리스강, 알루미늄과 합금, 동 및 동 합금, 티타늄 및 티타늄 합금이다.

선철은 적합하지 않다.

문제 142

MIG 용접은 TIG 용접에 비해 능률이 높기 때문에 두께 몇 mm 이상의 알루미늄, 스테인리스강 등의 용접에 사용되는가?

1

3mm

2

5mm

3

6mm

4

7mm

정답 및 해설

TIG는 3mm 이내가 좋고

MIG는 3mm 이상의 후판에 이용되고 있다.

문제 143

MIG 용접에서 토치의 노즐 끝 부분과 모재와의 거리를 얼마 정도 유지하여야 하는가?

1

3mm 정도

2

6mm 정도

3

8mm 정도

4

12mm 정도

정답 및 해설

MIG 용접의 노즐과 모재의 거리는 12mm 정도 유지 아크 길이는 6~8mm 적당

문제 144

불활성 가스 금속 아크 용접에서 이용하는 와이어 송급 방식이 아닌 것은?

1

풀 방식

2

푸시 방식

3

푸시 - 풀 방식

4

더블 - 풀 방식

정답 및 해설

MIG 나 MAG 용접에서 와이어 송급 방식에는 풀, 푸시, 풀-푸시 방식 3가지가 있음

문제 145

다음은 플럭스 코어드 아크 용접에 대한 설명이다. 틀린 것은?

1

전자세의 용접이 가능하고 탄소강과 합금강의 용접에 가장 많이 사용된다.

2

전류밀도가 낮아 용착 속도가 빠르며 위보기 자세에는 탁월한 성능을 보인다.

3

일부 금속에 제한적 (연강, 합금강, 내열강, 스테인리스강 등)으로 적용되고 있다.

4

용접 중에 흄의 발생이 많고 복합 와이어는 가격이 같은 재료의 와이어보다 비싸다.

정답 및 해설

플럭스 코어드 아크 용접(FCAW)은 내부가 플럭스로 채워진 와이어를 사용하는 방식으로, 현장에서 '반자동 용접'으로 흔히 불립니다.


장점

전 자세 용접 가능 및 높은 용착 효율

금속 회수율이 높고 경제적임

후판 용접 시 결함 발생률이 낮음


단점

와이어 가격이 일반 솔리드 와이어보다 비쌈

용접 흄(연기) 발생량이 많음

슬래그 혼입 방지를 위한 숙련도 필요

문제 146

가스 보호 플럭스 코어드 아크 용접의 특징 중 틀린 것은?

1

이중으로 보호한다는 의미로 듀얼 보호 용접이라고도 한다.

2

전자세 용접을 할 수 있는 방법이 개발되어 3.2mm 정도의 박판까지도 용접이 가능하다.

3

용입 및 용착 효율이 다른 용접 방식에 비해 현저하게 높아 인건비를 절감할 수 있어 자동화에 맞추어 수요가 점차 증가하고 있다.

4

용접의 큰 단점인 스패터 및 흄 가스의 발생으로 인한 용접 결함이 발생할 수 있다.

정답 및 해설

용접의 큰 단점인 스패터 및 흄 가스의 발생으로 인한 용접 결함을 보완할 수 있는데 의의가 있다.

문제 147

자체 보호 플럭스 코어드 아크 용접의 특징 중 틀린 것은?

1

혼합 가스 (75% Ar과 25% CO₂)를 사용할 때 언더컷이 축소되고 아크가 안정되며 스패터가 감소된다.

2

플럭스 코어드 와이어에는 탈산제와 탈질제로 알루미늄을 함유하고 있어 덜 중요한 용접에만 일반적으로 사용한다.

3

사용이 간편하지 않고 적용성이 작으나 용접부 품질이 균일하다.

4

용접 작업자가 용융지를 볼 수 있고 용융금속을 정확하게 조정할 수 있다.

정답 및 해설

사용이 간편하고 적용성이 크며 용접부 품질이 균일하다.

문제 148

플럭스 코어드 아크 용접의 특징으로 틀린 것은?

1

야외에서 용접할 때 풍속 10m/s 정도까지는 바람에 의한 영향이 적으므로 풍속 15m/s까지 적용이 가능하여 현장 용접에 적합하다.

2

보호 가스나 플럭스를 사용하지 않기 때문에 용접기오 와이어를 준비하면 좋고 용접 준비가 간단하다.

3

피복 아크 용접에 비해 아크 타임률이 향상되고 와이어 돌출부가 줄열 가열에서 용착 속도가 빨라지며 피복 아크 용접의 1.5~3배 능률 향상을 기대할 수 있다.

4

용입이 약간 깊고 내균열성은 비교적 양호하며 미세 와이어에서는 반자동 가스 보호 아크 용접과 같이 전체의 용접이 가능하다.

정답 및 해설

용입이 약간 얕음

내균열성은 비교적 양호

미세 와이어에서는 반자동 가스 보호 아크 용접과 같이 전체의 용접이 가능

문제 149

CO₂ 아크 용접에 대한 설명 중 틀린 것은?

1

전류밀도가 높아 용입이 깊고 용접 속도를 빠르게 할 수 있다.

2

용접 장치, 용접 전원 등 장치로서는 MIG 용접과 같은 점이 있다.

3

CO₂ 아크 용접에서는 탈산제로서 Mn 및 Si를 포함한 용접 와이어를 사용한다.

4

CO₂ 아크 용접에서는 차폐 가스로 CO₂에 소량의 수소 가스를 혼합한 것을 사용한다.

정답 및 해설

CO₂ 아크 용접의 혼합 가스는

CO₂-산소

CO₂-아르곤

CO₂-산소-아르곤 등이 있다.

문제 150

일반적인 탄산가스 아크 용접의 특징으로 틀린 것은?

1

가시 아크이므로 시공이 편리하다.

2

바람의 영향을 받지 않으므로 방풍 장치가 필요 없다.

3

전류밀도가 높아 용입이 깊고 용접속도를 빠르게 할 수 있다.

4

용제를 사용하지 않아 슬래그의 혼입이 없고 용접 후의 처리가 간단하다.

정답 및 해설

이산화탄소 아크 용접의 단점

- 바람의 영향을 받으므로 풍속 2m/s 이상에서는 방풍 대책이 필요하다.

- 적용되는 재질이 철 계통으로 한정되어 있다.

- 비드 표면이 피복 아크 용접이나 서브머지드 아크 용접에 비해 거칠다.

문제 151

일반적인 탄산가스 아크 용접의 특징으로 틀린 것은?

1

용접 속도가 빠르다.

2

전류밀도가 높아 용입이 깊다.

3

가시 아크 용접이므로 용융지의 상태를 보면서 용접을 할 수 있다.

4

후판 용접은 단락 이행 방식으로 가능하고 비철 금속 용접에 적합하다.

정답 및 해설

단락 이행에 의하여 박판도 용접이 가능하다.

전자세 용접이 가능하지만 비철 금속 용접은 불가능하다.

문제 152

CO₂ 용접에서 일반적으로 허용되지 않는 풍속은 얼마 이상일 때 방풍막으로 바람을 차단하여야 하는가? (단, 단위는 m/s이다.)

1

2.0

2

1.5

3

1.0

4

0.8

정답 및 해설

이산화탄소 아크 용접에서는 풍속이 2m/s 이상일 때에는 방풍막으로 바람을 차단하여 용접을 해야한다.

문제 153

용접기의 특성에 있어 수하 특성의 역할로 가장 적합한 것은?

1

열량의 증가

2

아크의 안정

3

아크 전압의 상승

4

저항의 감소

정답 및 해설

수하 특성

- 부하 전류가 증가하면 단자 전압이 저하하는 특성

- 아크 길이에 따라 아크 전압이 다소 변하여도 전류가 거의 변하지 않는 안정적인 특성 (= 정전류 특성)

- 피복 아크 용접, TIG 용접, 서브머지드 아크 용접 등에 응용한다.

문제 154

아크 용접기의 특성 중 아크 길이에 따라 전압이 변동하여도 전류값은 거의 변하지 않는 특성은?

1

정전압 특성

2

부하 특성

3

정전류 특성

4

상승 특성

정답 및 해설

수하 특성 중 아크 길이에 따라 전압이 변동하여도 아크 전류가 거의 변하지 않는 특성은 정전류 특성이다.


수하 특성

- 부하 전류가 증가하면 단자 전압이 저하하는 특성

- 아크 길이에 따라 아크 전압이 다소 변하여도 전류가 거의 변하지 않는 안정적인 특성 (= 정전류 특성)

- 피복 아크 용접, TIG 용접, 서브머지드 아크 용접 등에 응용한다.

문제 155

CO₂ 용접기의 특성으로 적합한 것은?

1

수하 특성

2

부특성

3

정전압 특성

4

정전류 특성

정답 및 해설

CO₂ 용접기는 일반적으로 직류 정전압 특성이나 상승 특성의 용접 전원이 사용된다.

문제 156

CO₂ 아크 용접기에서 교류를 직류로 정류할 때 발생하는 거친 파형의 직류 출력 전력을 평활한 출력 전력으로 조정하는 역할을 하는 부품은?

1

리액터

2

제어 장치

3

송급 장치

4

용접 토치

정답 및 해설

리액터

- 교류를 직류로 정류할 때 발생하는 거친 파형의 직류 출력 전력을 평활한 출력 전력으로 조정하는 역할

문제 157

CO₂ 가스 아크 용접에서 솔리드 와이어에 비교한 복합 와이어의 특징으로 틀린 것은?

1

양호한 용착 금속을 얻을 수 있다.

2

스패터가 많다.

3

아크가 안정된다.

4

비드 외관이 깨끗하며 아름답다.

정답 및 해설

복합 와이어는

스패터가 적고

비드 외관이 깨끗하며 아름답다.

문제 158

CO₂ 가스 아크 용접에서 아크 전압이 높을 때 나타나는 현상으로 맞는 것은?

1

비드 폭이 넓어진다.

2

아크 길이가 짧아진다.

3

비드 높이가 높아진다.

4

용입이 깊어진다.

정답 및 해설

CO₂ 가스 아크 용접에서 아크 전압과의 관계


아크 전압이 낮을 때

- 볼록하고 좁은 비드를 형성한다.

- 와이어가 녹지 않고 모재 바닥에 부딪치며 토치를 들고 일어나는 현상이 발생한다.

- 아크가 집중되기 때문에 용입은 약간 깊어진다.


아크 전압이 전류에 비하여 높을 때

-아크가 길어진다.

- 와이어가 빨리 녹아 비드 폭이 넓어지며 높이는 납작해지고 기포가 발생한다.

- 용입은 약간 낮아진다.

문제 159

CO₂의 유연한 토치 케이블을 통하여 공급되는 와이어, 가스, 전력을 토치 바디로 전달하는 장치로서 가공 규격이 정확하게 관리되어야 하는 부품은?

1

라이너

2

커런트

3

어댑터 플러그

4

토치 인슐레이터

정답 및 해설

커런트

- 유연한 토치 케이블을 통하여 공급되는 와이어, 가스, 전력을 토치 바디로 전달하는 장치로서 가공 규격이 정확하게 관리되어야 한다.

문제 160

이산화탄소 아크 용접에서 일반적인 용접 작업 (약 200A 미만)에서의 팁과 모재 간 거리는 몇 mm 정도가 가장 적당한가?

1

0~5

2

10~15

3

30~40

4

40~50

정답 및 해설

이산화탄소 아크 용접에서 팁과 모재 간의 거리는 저전류(약 200A 미만)에서는 10~15mm 정도, 고전류 영역(약 200A이상)에서는 15~25mm 정도가 적당함


일반적으로 용접 작업에서의 거리는 10~15mm 정도이고 눈으로 보는 실제 거리는 눈이 바로 보는 시각의 차이로 5~7mm 정도이다.

문제 161

CO₂-O₂ 가스 아크 용접에서 용적 이행에 미치는 영향으로 적합하지 않은 것은?

1

핀치 효과

2

증발 추력

3

모세관 현상

4

표면장력

정답 및 해설

용접 이행에 미치는 영향

핀치효과, 증발추력, 표면장력, 중력, 전자기력, 플라즈마 기류, 금속의 기화에 의한 반발력


모세관 현상은 액체 속에 모세관(가는 관)을 넣었을 때 모세관 내의 액체면이 외부의 액체면보다 높거나 낮아지는 현상으로 용접과는 아~~무 상관없음

문제 162

CO₂ 용접법에서 와이어 송급을 일정하게 하는데 통전이 되는 부품은?

1

송급 모터

2

콘택트 팁

3

노즐

4

송급 롤러

정답 및 해설

와이어가 와이어 송급 모터에 의해 자동으로 송급되면서

용접 전원에서 콘택트 팁에 의해 통전되어 와이어 자체가 전극이 됨

문제 163

CO₂ 용접 토치 부속 장치의 연결 순서로 맞는 것은?

1

노즐 → 팁 → 절연관 → 가스 디퓨저 → 토치 바디

2

노즐 → 팁 → 가스 디퓨저 → 절연관 → 토치 바디

3

노즐 → 절연관 → 팁 → 가스 디퓨저 → 토치 바디

4

팁 → 절연관 → 노즐 → 가스 디퓨저 → 토치 바디

문제 164

CO₂ 토치를 조립하는 것 중 틀린 것은?

1

노즐에 부착된 스패터를 제거하며 부착 방지를 위하여 노즐 클리너를 사용한다.

2

오리피스는 스패터의 내부 침입을 막아주고 가스 유량을 균일하게 한다.

3

토치 케이블은 가능한 직선으로 펴서 사용하고 구부려 사용하면 R200 이상이 되도록 한다.

4

와이어 직경에 적합한 팁을 끼운다.

정답 및 해설

토치 케이블은 가능한 직선으로 펴서 사용하며 구부려 사용하면 와이어 송급이 일정하지 않으므로 부득이하게 구부려 사용할 경우는 반경이 R300 이상이 되도록 해야한다.

문제 165

CO₂ 용접 토치에 대한 설명 중 틀린 것은?

1

스프링 라이너는 3주에 1회 압축공기를 이용하여 내부의 먼지를 깨끗이 제거해 주어야 한다.

2

스프링 라이너가 토치 케이블에서 돌출된 길이를 확인하여 3mm 정도 돌출하도록 한다.

3

팁 구멍의 마모 상태를 확인한다.

4

와이어 직경에 적합한 팁을 끼운다.

정답 및 해설

스프링 라이너는 1주일에 1회 압축공기를 이용하여 내부의 먼지를 깨끗이 제거해 주어야 한다.

문제 166

50℃ 이하인 액화가스를 충전하기 위한 용기로 단열재로 피복하여 용기 내의 가스 온도가 상용의 온도를 초과하지 않는 용기인 것은?

1

이음매 없는 용기

2

용접 용기

3

초저온 용기

4

납 붙임 또는 접합 용기

정답 및 해설

초저온 용기

50℃ 이하인 액화가스를 충전하기 위한 용기로 단열재로 피복하여 용기 내의 가스 온도가 상용의 온도를 초과하지 않는 용기로서 액화산소, 액화질소, 액화 아르곤, 액화 천연가스 등을 충전하는데 사용된다.

문제 167

CO₂ 용기의 조정기에 대한 설명으로 틀린 것은?

1

압력 조정기, 히터, 유량계 및 가스 연결용 호스 등으로 구성된다.

2

가스 유량은 소전류 영역에서는 5~20L/min이 필요하다.

3

가스 유량은 대전류 영역에서는 15~20L/min이 필요하다.

4

CO₂ 가스 압력은 용기 내부 압력으로부터 조정기를 통해 나오면서 배출 압력으로 낮아지고 이때 상당한 열을 주위로부터 흡수하여 조정기와 유량계가 얼어버린다.

정답 및 해설

CO₂ 가스의 유량은 200A 이하(소전류 영역)에서는 10~15L/imn, 200A 이상(대전류 영역)에서는 15~20L/min 정도가 적당하다.

문제 168

CO₂ 와이어 송급 롤러가 와이어를 끌어당길 때 최소한의 인장력을 유지하면서 와이어를 풀어주는 브레이크 역할을 하는 것은?

1

와이어 송급 모터&변속기

2

와이어 송급 롤러

3

와이어 가이드 롤 및 컨트롤 레버

4

와이어 릴 허브 및 축

정답 및 해설

와이어 릴 허브 및 축

- 와이어 릴을 설치할 수 있는 장소 제공 및 와이어 송급 롤러가 와이어를 끌어당길 때 최소한의 인장력을 유지하면서 와이어를 풀어주는 브레이크 역할을 한다.

문제 169

다음 중 와이어 송급 장치의 특성으로 틀린 것은?

1

송급 장치는 와이어를 릴에서 뽑아 용접 토치 케이블을 통해 용접부까지 일정한 속도로 공급하는 장치이다.

2

송급 장치는 자유로운 속도로 나오는 것이 중요하다.

3

송급 장치는 직류 전동기, 감속 장치, 송급 기구, 송급 제어 장치로 구성되어 있다.

4

송급 방식은 푸시, 풀, 더블 푸시(푸시-풀) 방식이 있다.

정답 및 해설

송급 장치는 정속도로 나오는 것이 중요하다.

문제 170

CO₂와이어 송급 속도에 관한 설명 중 틀린 것은?

1

변수가 일정한 경우는 와이어 송급 속도가 증가하면 용접 전류도 증가한다.

2

용접 전류는 와이어의 송급 속도가 증가함에 따라 제곱근 함수적으로 증가한다.

3

콘택트 팁과 모재 간 거리가 증가하면 용접 전류도 증가된다.

4

콘택트 팁과 모재 간 거리가 증가하면 와이어 돌출 길이가 길어진다.

정답 및 해설

콘택트 팁과 모재 간 거리가 증가하면 용접 전류는 감소한다.

문제 171

와이어 송급 장치에서 인칭 스위치의 역할로 맞는 것은?

1

불균일한 송급을 바로 잡아주는 역할을 한다.

2

본 용접에 앞서 와이어를 조금씩 내보내어 송급 장치의 작용을 확인한다.

3

와이어 굵기에 따라 갈아 끼워야 한다.

4

와이어가 정속도로 나오게 하는 장치이다.

정답 및 해설

일반적으로 와이어 송급 장치에는 인칭 스위치가 있어 본 용접에 앞서 와이어를 조금씩 내보내어 송급 장치의 작용을 확인한다.

문제 172

CO₂ 와이어 돌출 길이의 설명 중 틀린 것은?

1

와이어 송급 속도는 일정하기 때문에 와이어 돌출 길이를 길게 하면 용접 전류는 커진다.

2

아크 길이가 약간 길어지면 아크 안정성이 나쁘고 스패터의 발생이 증가한다.

3

아크 길이가 약간 길어지면 비드 외관도 나쁘게 되고 용입도 감소한다.

4

아크 길이가 약간 길어지면 가스의 보호 효과도 나쁘게 되어 기공 등의 결함이 생긴다.

정답 및 해설

와이어 송급 속도는 일정하기 때문에 와이어 돌출 길이를 길게 하면 용접 전류는 감소한다.

문제 173

CO₂ 와이어 돌출 길이를 짧게 하면 발생하는 현상으로 틀린 것은?

1

아크 길이가 조금 길어진다.

2

용접 전류가 증가한다.

3

와이어가 용융지 속으로 돌입한다.

4

아크가 불안정하게 된다.

정답 및 해설

아크의 길이가 조금 짧게 되어 용접 전류가 증가한다.

문제 174

CO₂ 와이어 직경에 따른 설명으로 틀린 것은?

1

같은 전류에서 와이어 직경이 커지면 용입이 깊어진다.

2

같은 전류에서 와이어 직경이 작아지면 와이어의 용착 속도가 증가한다.

3

같은 전류에서 와이어 직경이 작아지면 용접 속도에도 영향을 준다.

4

수직과 위보기 용접에서는 직경이 작은 것이 효과적이다.

정답 및 해설

같은 전류에서 와이어 직경이 작아지면 용입이 깊어지고 와이어의 용착 속도가 증가하므로 용접 속도에 영향을 준다. 수직과 위보기 용접에서는 직경이 작은 것이 효과적이며 표면 덧살 용접 같은 곳에는 직경이 큰 것이 좋다.

문제 175

CO₂ 용접 와이어에 대한 설명 중 옳지 않은 것은?

1

심선은 대체로 모재와 동일한 재질을 많이 사용한다.

2

심선 표면에 구리 등의 도금을 하지 않는다.

3

용착 금속의 균열을 방지하기 위해서는 저탄소강을 사용한다.

4

심선은 전 길이에 걸쳐 균일해야한다.

정답 및 해설

심선은 탄소강으로 표면의 부식을 방지하기 위해 구리 도금을 한다.

문제 176

CO₂ 용접에서 아크를 발생하는 방법이 아닌 것은?

1

토치를 잡고 모재 위를 겨냥하여 진행각을 90º로 유지한다.

2

토치를 잡고 모재 위를 겨냥하여 작업각을 90º로 유지한다.

3

와이어 돌출 길이는 10~15mm가 되도록 유지한다.

4

토치에 있는 스위치를 누르면 용접 전류의 통전에 의해 아크가 발생되며 스위치를 놓으면 소멸된다.

정답 및 해설

토치를 잡고 모재 위를 겨냥하여 작업각을 90º, 진행각은 75~80º로 유지한다.

문제 177

CO₂ 가스에 O₂(산소)를 첨가한 효과가 아닌 것은?

1

슬래그 생성량이 많아져 비드 외관이 개선된다.

2

용입이 낮아 박판 용접에 유리하다.

3

용융지의 온도가 상승한다.

4

비금속 개재물의 응집으로 융착강이 총결해진다.

정답 및 해설

산소를 첨가하면 용융지의 온도가 상승하며 용입이 깊어 후판 용접에 유리하다.

문제 178

다음 중 CO₂ 용접의 일상 점검이 아닌 것은?

1

특이한 진동이나 타는 냄새의 유무를 확인하고 단선 여부 등을 점검한다.

2

전원 내부의 송풍기가 회전할 때 발생하는 소음을 확인하고 점검한다.

3

케이블의 접속 부분에 피복이 벗겨진 부분이 없는지 확인하고 테이프를 이용하여 절연한다.

4

접지선이 전원 케이스에 완전히 접지되었는지를 점검한다.

정답 및 해설

4번은 3~6개월 점검 내용 중 하나이다.

문제 179

다음 중 CO₂ 용접에서 3~6개월 점검 사항이 아닌 것은?

1

전원의 입력 측, 출력 측 용접 케이블 접속 부분의 절연 테이프 해체 상태, 접촉의 불량, 절연 상태를 점검한다.

2

정류기 냉각팬 및 변압기 권선 간에 먼지가 쌓이면 방열 효과가 저하되므로 측면 및 상면을 열어 압축공기를 이용하여 먼지를 깨끗이 제거한다.

3

송급 장치의 롤러 마모 상태, 라이너 속의 이물질, 토치 스위치 작동 상태를 점검한다.

4

제어 컨트롤 PCB의 제어 릴레이 손상 및 부품의 열화 상태를 확인 후 교체 및 수리한다.

정답 및 해설

4번은 연간 점검 내용이다.

문제 180

다음중 가스가 나오지 않거나 불량한 원인으로 틀린 것은?

1

용접기 전원 또는 메인 스위치가 OFF 되어 있다.

2

압력 용기에 가스가 없거나 밸브가 닫혀있다.

3

CO₂ 조정기의 가열기가 너무 높게 되어 있다.

4

가스 호스가 터지거나 막혀 있다.

정답 및 해설

CO₂ 조정기의 가열기가 결빙되어 있는 것이 원인이다.

문제 181

다음 중 CO₂ 아크가 발생되지 않는 고장 원인에 따른 보수 및 정비 방법이 아닌 것은?

1

용접기 전원 스위치가 OFF 되어 ON(접속) 한다.

2

토치 또는 모재 측 케이블 불량, 단선이 됐을 때 전선을 연결한다.

3

이상 표시등에 불이 켜져 있으면 기기의 이상 유무를 확인하기 전에 전원 스위치를 OFF 하였다가 다시 ON 시킨다.

4

PCB 접촉 불량일 때에는 PCB를 교체한다.

정답 및 해설

이상 표시등에 불이 켜져있으면 기기의 이상 유무를 확인하고 점검한다.

문제 182

다음 중 CO₂ 가스가 계속 방류되는 원인으로 틀린 것은?

1

용접기의 가스 점검으로 스위치가 선택되었다.

2

가스 전자 밸브에 이상이 있다.

3

전원 케이블이 단선되었다.

4

PCB 기판에 이상이 있다.

정답 및 해설

CO₂ 가스가 계속 방류되는 원인


가스 점검(시험, 가스조정)으로 스위치가 선택되었다.

해결 : 가스 점검을 용접으로 전환한다.


가스 전자 밸브에 이상이 있다.

해결 : 가스 전자 밸브를 교환한다.


PCB 기판에 이상이 있다.

해결 : 용접기 전원, PCB를 점검 및 교체한다.

문제 183

핀치 효과에 의해 열에너지의 집중도가 좋고 고온이 얻어지므로 용입이 깊고 비드 폭이 좁은 접합부가 형성되며 용접 속도가 빠른 것이 특징인 용접은?

1

플라스마 아크 용접

2

테르밋 용접

3

전자 빔 용접

4

원자 수소 아크 용접

정답 및 해설

플라스마 아크 용접에서 이행형 아크는 전극과 모재 사이에서 아크를 발생시키고 펀치 효과를 일으키며 열 효율이 높고 모재가 도전성 물질이어야 한다.

문제 184

일반적인 플라스마 아크 용접의 특징으로 틀린 것은?

1

아크의 방향성과 집중성이 좋다.

2

설비비가 적게 들고 무부하 전압이 낮다.

3

단층으로 용접할 수 있으므로 능률적이다.

4

용접부의 기계적 성질이 좋고 변형이 적다.

정답 및 해설

플라스마 아크 용접(PAW)은 플라스마 아크의 열을 이용하는 용접으로 가스 텅스텐 아크 용접(GTAW)과 유사한 아크 용접 공정이며

전기 아크는 전극과 공작물 사이에서 형성된다.

설치비가 고가이고 무부하 전압이 높다.

문제 185

플라스마 용접에 관한 설명 중 틀린 것은?

1

단층으로 용접할 수 있어 능률적이다.

2

용접부가 대기로부터 보호되어 기계적 성질이 좋다.

3

특수한 재료의 용접만 가능하며 용접 시 숙련된 기술이 필요하다.

4

열에너지의 집중도가 좋아 고온을 얻을 수 있고 용입이 깊고 용접속도가 빠르다.

정답 및 해설

플라스마 아크 용접은 각종 재료의 용접이 가능하다.

문제 186

플라스마 아크 용접법의 장단점 중 틀린 것은?

1

플라스마 제트는 에너지 밀도가 크고 안정도가 높으며 보유 열량이 크다.

2

비드 폭이 좁고 용입이 깊고 용접 속도가 빠르며 용접 변형이 적다.

3

용접 속도가 크게 되면 가스의 보호가 불충분하다.

4

일반 아크 용접기에 비하여 높은 무부하전압(약1~2배)이 필요하다.

정답 및 해설

일반 아크 용접기에 비하여 높은 무부하 전압(약 2~5배)이 필요하다.

문제 187

플라스마 절단에서 더블 아크 현상에 대한 설명으로 틀린 것은?

1

전류값이 증가함에 따라 어느 한도의 전류값에 오르면 노즐을 끼워 시리즈 아크가 발생하고 이것이 주 아크와 공존하게 되는 더블 아크 상태가 된다.

2

더블 아크 상태가 되어 이러한 현상에서 절단 능력은 크게 저하되고 노즐 및 전극의 손상을 초래하게 된다.

3

더블 아크 발생의 한계 전류보다 조금 높은 전류로 설정하는 것이 바람직하다.

4

한계 전류는 노즐 지름이 작을수록, 노즐 구속 길이가 길수록 낮아진다.

정답 및 해설

더블 아크 발생의 한계 전류보다 조금 낮은 전류로 설정하는 것이 바람직하다.

문제 188

플라스마 아크의 종류에 해당되지 않는 것은?

1

이행형 아크

2

단락형 아크

3

비이행형 아크

4

중간형 아크

정답 및 해설

플라스마 아크에는 이행형, 비이행형, 중간형의 3가지가 있다.

문제 189

플라스마 아크 용접에 적당한 재료가 아닌 것은?

1

알루미늄 합금

2

스테인리스강

3

탄소강

4

니켈 합금

정답 및 해설

알루미늄 합금은 불활성 가스 아크 용접법(TIG)으로 용접한다.

문제 190

플라스마의 전류 파형과 극성으로 분류한 것 중 틀린 것은?

1

직류 정극성 플라스마 용접

2

직류 역극성 플라스마 용접

3

펄스 플라스마 용접

4

콜드 와이어 플라스마 용접

정답 및 해설

플라스마의 전류 파형과 극성으로의 분류에는 직류 정극성 플라스마 용접, 직류 역극성 플라스마 용접, 펄스 플라스마 용접, 핫 와이어 플라스마 용접, 교류 플라스마 용접 등이 있다.


와이어가 콜드 해가지고 어떻게 용접을 하냐?

문제 191

겹쳐진 두 부재의 한쪽에 둥근 구멍 대신 좁고 긴 홈을 만들어 그 곳을 용접하는 것은?

1

겹치기 용접

2

플랜지 용접

3

T형 용접

4

슬롯 용접

정답 및 해설

슬롯 용접

- 접합하기 위해 겹쳐 높은 두 모재의 한쪽에 둥근 구멍 대신 좁고 긴 홈을 만들어 그 곳에 용접하는 것

문제 192

맞대기 용접 이음 홈의 종류가 아닌 것은?

1

양면 J형

2

C형

3

K형

4

H형

정답 및 해설

I형 V형 ✓형(베벨형) U형 J형 X형 K형 H형 양면J형 등


알파벳 H 이후로만 있음 A형 B형 C형 다 닥치라하셈

문제 193

맞대기 용접에서 변형이 가장 적은 홈의 형상은?

1

V형 홈

2

U형 홈

3

X형 홈

4

한쪽 J형 홈

정답 및 해설

양면V, X형, H형 등이 변형이 가장 적음

문제 194

V형에 비해 홈의 폭이 좁아도 작업성이 좋으며 한쪽에서 용접하여 충분한 용입을 얻으려 할 때 사용하는 이음 형상은?

1

U형

2

I형

3

X형

4

K형

정답 및 해설

U형의 홈은 두꺼운 판의 양면 용접을 할 수 없는 경우에 가공하는 방법으로 V형에 비해 홈의 폭이 좁아도 되고

루트 간격을 0으로 해도 작업성과 용입이 좋으며

용착 금속의 양도 적으나 홈 가공이 다소 어렵다.

문제 195

다음 맞대기 용접 이음 홈의 종류 중 가장 두꺼운 판의 용접 이음에 적용하는 것은?

1

H형

2

I형

3

U형

4

V형

정답 및 해설

I형 - 6mm 이하

V, ✓, J 형 - 6~19mm

X, K, 양면 J 형 - 12mm 이상

U형 - 16~50mm

H형 - 50mm 이상

문제 196

그림과 같은 맞대기 용접 이음 홈의 각부 명칭을 잘못 설명한 것은?

문제 이미지
1

A - 홈 각도

2

B - 루트 간격

3

C - 루트 면

4

D - 홈 길이

정답 및 해설

A : 홈 각도

B : 베벨 각도

C : 루트 간격

D : 루트 면

E : 홈 깊이

정답 이미지
문제 197

용접 이음의 준비 사항으로 틀린 것은?

1

용입이 허용하는 한 홈 각도를 작게 하는 것이 좋다.

2

가접은 이음의 끝 부분, 모서리 부분을 피한다.

3

구조물을 조립할 때에는 용접 지그를 사용한다.

4

용접부의 결함을 검사한다.

정답 및 해설

용접부으 결함 검사는 용접 후에 처리할 사항이다.

문제 198

용접 이음부의 홈 형상을 선택할 때 고려해야 할 사항이 아닌 것은?

1

완전한 용접부가 얻어질 수 있을 것

2

홈 가공이 쉽고 용접하기 편할 것

3

용착 금속의 양이 많을 것

4

경제적인 시공이 가능할 것

정답 및 해설

용접 홈을 선택할 때에는 용접 이음이 한 곳을 집중되지 않아야 하고 용착 금속의 양도 가능한 적어야 한다.

문제 199

용접 이음을 설계할 때 주의사항으로 옳은 것은?

1

용접 길이는 되도록 길게 하고 용착 금속도 많게 한다.

2

용접 이음을 한 군데로 집중시켜 작업의 편리성을 도모한다.

3

결함이 적게 발생되는 아래보기 자세를 선택한다.

4

강도가 강한 필릿 용접을 주로 선택한다.

정답 및 해설

용접 이음을 설계할 때는 아래보기 용접을 많이 하도록 한다. 필릿 용접을 가능한 피하고 맞대기 용접을 하며 용접부에 잔류 응력과 열 응력이 한 곳에 집중하는 것을 피하고 강도상 중요한 이음에서는 완전 용입이 되게 한다.

문제 200

용접 이음 설계상 주의 사항으로 옳지 않은 것은?

1

용접 순서를 고려해야 한다.

2

용접선이 가능한 집중되도록 한다.

3

용접부에 되도록 잔류 응력이 발생되지 않도록 한다.

4

두께가 다른 부재를 용접할 경우 단면의 급격한 변화를 피하도록 한다.

정답 및 해설

용접 이음을 한 곳으로 집중되지 않게 설계하고 맞대기 용접에는 양면 용접을 할 수 있도록 하여 용입 부족이 없게 한다.

문제 201

용접 이음 성능에 영향을 주는 요소로서 고온의 분위기에서 용접 이음이 사용될 경우에 발생되는 현상은?

1

상온 특성 현상

2

스캘럽 현상

3

저온 특성 현상

4

크리프 현상

정답 및 해설

고온에서 일정한 하중을 받을 경우 시간이 지남에 따라 변형이 증가하며 파단되는 현상 - 크리프 현상

문제 202

용접 이음의 내식성에 영향을 미치는 인자로서 틀린 것은?

1

이음 형상

2

플럭스

3

잔류 응력

4

인장강도

정답 및 해설

인장강도는 단면적과 하중에 대한 것이다.

문제 203

필릿 용접 이음부의 강도를 계산할 때 기준으로 삼아야 하는 것은?

1

루트 간격

2

각장 길이

3

목의 두께

4

용입 깊이

정답 및 해설

용접 설계에서 필릿 용접의 단면에 내접하는 이등변 삼각형의 루트부터 빗변까지의 수직 거리를 이론 목 두께라 하고 보통 설계할 때 사용된다.


용입을 고려한 루트부터 표면까지의 최단 거리를 실제 목 두께라하여 이음부의 강도를 계산할 때 기준으로 한다.

문제 204

용접물을 용접하기 쉬운 상태로 위치를 자유자재로 변경하기 위해 만든 지그는?

1

스트롱 백

2

워크 픽스쳐

3

포지셔너

4

클램핑 지그

정답 및 해설

포지셔너는 아래보기 자세로 용접하기 편리하도록 제작된 용접 지그이다.

문제 205

용접부의 이음 효율 공식으로 옳은 것은?

1

이음 효율 = 모재의 인장강도 / 용접 시험편의 인장강도

2

이음 효율 = 용접 시험편의 충격강도 / 모재의 인장강도

3

이음 효율 = 모재의 인장강도 / 용접 시험편의 충격강도

4

이음 효율 = 용접 시험편의 인장강도 / 모재의 인장강도

정답 및 해설

용접부의 이음 효율 = 용접 시험편의 인장강도/모재의 인장강도 * 100

문제 206

용접 결함의 종류 중 구조상 결함에 속하지 않는 것은?

1

슬래그 섞임

2

기공

3

융합 불량

4

변형

정답 및 해설

용접 결함의 종류

ⓐ 치수상 결함 : 변형, 치수 및 형상 불량

ⓑ 구조상 결함 : 기공, 슬래그 섞임, 언더컷, 오버랩, 균열, 용입불량, 융합불량 등

ⓒ 성질상 결함 : 인장강도의 부족, 연성의 부족, 화학 성분의 부적당 등

문제 207

다음 중 용접 시 용접부에 발생하는 결함이 아닌 것은?

1

기공

2

텅스텐 혼입

3

슬래그 혼입

4

라미네이션 균열

정답 및 해설

라미네이션 균열은 용접부에 발생이 아니라 층상으로 편재되어 있으며 내부에 노치를 형성하여 두께 방향 강도를 감소시키는 결함이다.

모재의 재질 결함으로 발생된다.

문제 208

용접사에 의해 발생될 수 있는 결함이 아닌 것은?

1

용입 불량

2

스패터

3

라미네이션

4

언더필

정답 및 해설

라미네이션 균열은 용접부에 발생이 아니라 층상으로 편재되어 있으며 내부에 노치를 형성하여 두께 방향 강도를 감소시키는 결함이다.

모재의 재질 결함으로 발생된다.

문제 209

용접 비드 부근이 특히 부식이 잘 되는 이유는 무엇인가?

1

과다한 탄소 함량 때문에

2

담금질 효과의 발생 때문에

3

소려 효과의 발생 때문에

4

잔류 응력의 증가 때문에

정답 및 해설

잔류 응력의 증가에 의해 부식과 변형이 발생하며 이때의 부식을 응력부식이라 한다.

문제 210

용접의 내부 결함이 아닌 것은?

1

은점

2

피트

3

선상 조직

4

비금속 개재물

정답 및 해설

내부 결함은 내부 균열, 기공, 슬래그 섞임, 비금속 개재물, 은점, 선상 조직 등이고 피트는 외관에 나타나는 결함이다.

문제 211

용접부의 내부 결함 중 용착 금속의 파단면에 고기 눈 모양의 은백색 파단면을 나타내는 것은?

1

피트

2

은점

3

슬래그 섞임

4

선상 조직

정답 및 해설

용착 금속의 파단면에 고기 눈 모양의 결함은 수소가 원인으로 은점과 헤어크랙, 기공 등의 결함이 나타난다.

문제 212

용접 금속의 파단면에 매우 미세한 주상정이 서릿밭 모양으로 병립하고 그 사이에 현미경으로 보이는 정도의 비금속 개재물이나 기공을 포함한 조직이 나타나는 결함은?

1

선상 조직

2

은점

3

슬래그 혼입

4

용입 불량

정답 및 해설

선상 조직은 아크 용접부에 생기는 결함이다. 용접 금속의 냉각 속도가 빠르고 이것을 파단시켰을 때 조직의 일부가 아주 미세한 주상정으로 보이는 것으로 모재의 재질 불량 등의 원인이 된다.

문제 213

용접부 윗면이나 아랫면이 모재의 표면보다 낮게 되는 것으로 용접사가 충분히 용착 금속을 채우지 못하였을 때 생기는 결함은?

1

오버랩

2

언더필

3

스패터

4

아크 스트라이크

정답 및 해설

언더필 (underfill , 덧살부족, 용착부족)

fill - 채우다 알잖아? 밑에 덜 채워졌다 under fill~

문제 214

일반적으로 용융 금속 중에 기포가 응고 시 빠져나가지 못하고 잔류하여 용접부에 기계적 성질을 저하시키는 것은?

1

편석

2

은점

3

기공

4

노치

정답 및 해설

기공은 용착 금속 내의 가스로 인하여 남아있는 구멍이다.

문제 215

용접부의 구조상 결함인 기공을 검사하는 가장 좋은 방법은?

1

초음파 검사

2

육안 검사

3

수압 검사

4

침투 검사

정답 및 해설

용접부의 구조상의 결함인 기공을 검사하는 방법은 방사선 투과 검사, 초음파 검사 등으로 하며

육안 검사와 침투 검사는 외부검사이고

수압 검사는 항복점이나 인장강도, 내부압력 등을 검사하는 방법이다.

문제 216

비드 바로 밑에서 용접선과 평행하게 모재 열 영향부에 발생하는 균열은?

1

층상 균열

2

비드 밑 균열

3

크레이터 균열

4

라미네이션 균열

정답 및 해설

비드 밑 균열

저합금의 고장력강에 쉽게 발생하며 용접 비드 바로 밑에서 용접선과 근접하여 거의 평행하게 모재 열 영향부에 발생하는 균열

문제 217

용접 시 발생되는 균열로 맞대기 및 필릿 용접 등의 표면 비드와 모재의 경계부에서 발생되는 것은?

1

크레이터 균열

2

비드 밑 균열

3

설퍼 균열

4

토 균열

정답 및 해설

토 균열

용접에 의한 부재의 회전변형을 무리하게 구속하거나 용접 후 곧바로 각 변형을 주면 발생한다.

문제 218

강의 내부에 모재 표면과 평행하게 층상으로 발생하는 균열로 주로 T이음, 모서리 이음에 잘 생기는 것은?

1

라멜라 티어 균열

2

크레이터 균열

3

설퍼 균열

4

토 균열

정답 및 해설

라멜라 티어 균열

모재의 비금속 개재물에 의한 것으로 필릿 다층 용접 이음부와 같이 모재 표면에 직각 방향으로 강한 인장 구속 응력이 형성되는 경우 용접 열 영향부 및 그 인접부에 모재 표면과 평행하게 계단 형상으로 발생하는 균열이다.

문제 219

용접 금속의 응고 직후에 발생하는 균열로 주로 결정립계에 생기며 300℃ 이상에서 발생하는 균열은 무엇인가?

1

저온 균열

2

고온 균열

3

수소 균열

4

비드 밑 균열

정답 및 해설

300℃를 기준으로 이하는 저온 균열 , 이상은 고온 균열

문제 220

비드가 끊어지거나 용접봉이 짧아져 용접이 중단될 때 비드 끝 부분의 오목해진 부분을 무엇이라 하는가?

1

언더컷

2

엔드탭

3

크레이터

4

용착 금속

정답 및 해설

크레이터

용접물이 부족하여 비드가 충분히 올라오지 않아 얇게 파인 모양

(크레이터 : 달의 분화구를 크레이터 라고도 함, 그 오목한 분화구 떠올리면 됨)

문제 221

용접부의 검사법 중 비파괴 검사법에 해당되지 않는 것은?

1

외관 검사

2

침투 검사

3

화학 시험

4

방사선 투과 시험

정답 및 해설

화학 시험은 파괴시험으로 부식 시험 등이 있다.

문제 222

다음 중 용접부에서 방사선 투과 시험법으로 검출하기 곤란한 결함은?

1

기공

2

용입 불량

3

슬래그 섞임

4

라미네이션 균열

정답 및 해설

라미네이션 균열은 초음파 탐상 시험법으로 검출이 가능하다.

문제 223

용접부의 노치 인성을 조사하기 위해 시행되는 시험법은?

1

맞대기 용접부의 인장 시험

2

샤르피 충격 시험

3

저사이클 피로 시험

4

브리넬 경도 시험

정답 및 해설

파괴 시험법 중 충격 시험은 샤르피식과 아이조드식이 있고 충격적인 하중을 주어서 파단시키는 시험법으로 흡수에너지가 클수록 인성이 크다.

문제 224

용접 시 발생되는 용접 변형의 주 발생원인으로 가장 적합한 것은?

1

용착 금속부의 취성에 의한 변형

2

용접 이음부의 결함 발생으로 인한 결함

3

용착 금속부의 수축과 팽창으로 인한 변형

4

용착 금속부의 경화로 인한 변형

정답 및 해설

용접 가열 중 팽창과 냉각 중 수축으로 인해 변형이 발생된다.

문제 225

용접 시 수축량에 미치는 용접 시공 조건의 영향을 설명한 것으로 틀린 것은?

1

루트 간격이 클수록 수축이 크다.

2

V형 이음은 X형 이음보다 수축이 크다.

3

같은 두께를 용접할 경우 용접봉 지름이 큰 쪽이 수축이 크다.

4

위빙을 하는 쪽이 수축이 작다.

정답 및 해설

같은 두께를 용접할 경우 용접봉 지름이 큰 쪽이 수축이 작다.

문제 226

용접에서 수축 변형의 종류가 아닌 것은?

1

횡 굴곡

2

역 변형

3

종 굴곡

4

좌굴 변형

정답 및 해설

역 변형은 변형의 크기, 방향을 예측하여 용접 전 미리 반대로 변형시키는 방법이며 탄성, 소성 변형의 두 종류가 있다.

문제 227

용접 변형의 종류에서 면의 변형의 종류에 속하는 것은?

1

세로 굽힘 변형

2

수축 변형

3

좌굴 변형

4

비틀림 변형

정답 및 해설

ⓐ 면 내 변형 : 수축변형 (가로 방향 수축, 세로 방향 수축), 회전 변형

ⓑ 면 외 변형 : 굽힘변형 (가로 방향 굽힘 변형, 세로 방향 굽힘 변형), 좌굴 변형, 비틀림 변형

문제 228

필릿 용접 이음의 수축 변형에서 모재가 용접선에 각을 이루는 경우를 각 변형이라고 하는데 각 변형과 같이 사용하는 용어는?

1

가로 굽힘

2

세로 굽힘

3

회전 굽힘

4

원형 굽힘

정답 및 해설

가로 굽힘 = 횡 굴곡 = 각 변형

문제 229

용접 작업 시 발생한 각 변형의 방지 대책으로 틀린 것은?

1

용접 개선 각도는 작업에 지장이 없는 한 작게 한다.

2

구속 지그를 활용하고 속도가 빠른 용접법을 이용한다.

3

판 두께와 개선 현상이 일정할 때 용접봉 지름이 작은 것을 이용하여 패스 수를 많게한다.

4

역 변형의 시공법을 사용하도록 한다.

정답 및 해설

ⓐ 클램프, 두꺼운 밑판, 튼튼한 뒷받침, 용접 지그 등을 이용하여 용접물을 단단하게 고정시킨다.

ⓑ 각을 미리 역변형 시켜준다.

ⓒ 가접을 튼튼하게 한다.

ⓓ 피닝을 한다.

ⓔ 이음 양면에서 순서를 교대로 용착시킨다.

ⓕ 패스의 수가 적을수록 각 변형이 줄어들며 패스 중간마다 냉각시킨다.

문제 230

용접 수축에 의한 굽힘 변형 방지법으로 틀린 것은?

1

개선 각도는 용접에 지장이 없는 범위에서 작게 한다.

2

판 두께가 얇은 경우 첫 패스 측의 개선 깊이를 작게 한다.

3

후퇴법, 대칭법, 비석법 등을 채택하여 용접한다.

4

역 변형을 주거나 구속 지그로 구속 후 용접한다.

정답 및 해설

판 두께가 얇은 경우 패스 측의 개선 깊이를 작게 하면 수축량이 커진다.

문제 231

용접 준비사항 중 용접 변형 방지를 위해 사용하는 것은?

1

터닝 롤러

2

매니퓰레이트

3

스트롱 백

4

엔빌

정답 및 해설

용접 작업 중에 각 변형 방지법으로 스트롱 백을 사용한다.

문제 232

설계 단계에서 용접부 변형을 방지하기 위한 방법이 아닌 것은?

1

용접 길이가 감소될 수 있는 설계를 한다.

2

변형이 적어질 수 있는 이음 부분을 배치한다.

3

보강재 등 구속이 커지도록 구조 설계를 한다.

4

융착 금속을 증가시킬 수 있는 설계를 한다.

정답 및 해설

용접 변형 방지 대책

ⓐ 이음의 용입이 적게 되도록 설계하고 맞춤의 이가 잘 맞도록 한다.

ⓑ 후진법, 비석법 등 용착법의 요령을 이용한다.

ⓒ 적당한 방법을 써서 모재를 냉각시킨다.

ⓓ 용접을 중앙에서 시작하여 밖을 향해 진행한다.

ⓔ 단면의 중측 또는 중심선 양쪽에 균형 있게 용접부 단면이 대칭되도록 한다.

ⓕ 필릿 용접부보다 맞대기 용접부를 먼저 용접한다.

ⓖ 필릿 용접은 단속 용접 요령을 이용한다.

ⓗ 이음의 각 부분은 오랫동안 최대 자유를 갖도록 용접 순서를 정하여 실행한다.

ⓘ 용접물을 중간 조립체로 나누어 용접한다.

ⓙ 이음의 크기는 요구되는 강도 이상의 크기가 되지 않도록 설계한다.

ⓚ 용접도 설계에서 제시된 크기 이상의 용착을 하지 않는다.

ⓛ 패스의 수가 적을수록 각 변형이 줄어들도록 한다.

ⓜ 용접 속도를 빠르게 한다.

ⓝ 이음에 들어가는 열 입력은 고르고 일정하게 퍼지도록 한다.

문제 233

다음 중 용접 변형 방지법의 종류에 속하지 않는 것은?

1

억제법

2

역변형법

3

도열법

4

취성파괴법

정답 및 해설

ⓐ 용접 작업 전 변형 방지법 : 억제법, 역변형법

ⓑ 용접 시공에 의한 방법 : 대칭법, 후퇴법, 교호법, 비석법

ⓒ 모재로의 입열을 막는 방법 : 도열법

ⓓ 용접부의 변형과 응력 제거 방법 : 응력완화법, 풀림법, 피닝법 등

문제 234

용접 변형을 경감하는 방법으로 용접 전 변형 방지책은?

1

역변형법

2

빌드업법

3

캐스케이드법

4

점진블록법

정답 및 해설

ⓐ 용접 작업 전 변형 방지법 : 억제법, 역변형법

ⓑ 용접 시공에 의한 방법 : 대칭법, 후퇴법, 교호법, 비석법

ⓒ 모재로의 입열을 막는 방법 : 도열법

ⓓ 용접부의 변형과 응력 제거 방법 : 응력완화법, 풀림법, 피닝법 등

문제 235

용접 변형 방지법에서 역변형법에 대한 설명으로 옳은 것은?

1

용접물을 고정시키거나 보강재를 이용하는 방법이다.

2

용접에 의한 변형을 미리 예측하여 용접하기 전에 반대쪽으로 변형을 주는 방법이다.

3

용접물을 구속시키고 용접하는 방법이다.

4

스트롱 백을 이용하는 방법읻.ㅏ

정답 및 해설

① - 용접 전 보강재를 이용하는 방법

② - 역변형법

③ - 억제법

④ - 각변형 방지법

문제 236

용접 변형 방지법 중 용접부의 뒷면에 물을 뿌려주는 방법은?

1

살수법

2

수랭 동판 사용법

3

석면포 사용법

4

피닝법

정답 및 해설

살수법

용접부의 뒷면에 물을 뿌려주는 용접 변형 방지법

문제 237

용접 변형의 경감 및 교정 방법에서 용접부에 구리로 된 덮개판을 두거나 뒷면에 용접부를 수랭시키고 또는 용접부 주변에 물기 있는 석면, 천 등을 두고 모재에 용접 입열을 막음으로써 변형을 방지하는 방법은?

1

롤링법

2

피닝법

3

도열법

4

억제법

정답 및 해설

도열법

용접부에 구리 덮개판을 대거나 용접부 주위에 물을 적신 천 등을 덮어 용접열이 모재에 흡수되는 것을 방해하여 변형을 방지하는 방법

문제 238

용접 변형 교정법의 종류가 아닌 것은?

1

금속 재료에 이용하는 직선 수축법

2

얇은 판에 이용하는 곡선 수축법

3

가열 후 해머질하는 법

4

롤러에 의한 법

정답 및 해설

얇은 판에 이용하는 점 수축법

금속재료에 이용하는 직선 수축법

가열 후 해머링하는 방법

두꺼운 판을 가열 후 압력을 가하고 수랭하는 방법

롤러에 거는 방법

피닝법

절단하여 변형시켜 재용접하는 방법

문제 239

용접 후처리에서 변형을 교정할 때 가열하지 않고 외력만으로 소성 변형을 일으켜 교정하는 방법은?

1

형재에 대한 직선 수축법

2

가열한 후 해머로 두드리는 법

3

변형 교정 롤러에 의한 방법

4

박판에 대한 점 수축법

정답 및 해설

가열하지 않고 외력만으로만 소성 변형을 일으켜 교정하는 방법은

롤러에 거는 방법이다.

문제 240

용접 작업 시 발생항 변형을 교정할 때 가열하여 열 응력을 이용하고 소성변형을 일으키는 방법은?

1

박판에 대한 점 수축법

2

쇼트 피닝법

3

롤러에 거는 방법

4

절단 성형 후 재용접법

정답 및 해설

박판에 대한 점 수축법

용접할 때 발생한 변형을 교정하는 방법으로 가열할 때 열 응력을 이용하여 소성 변형을 일으켜 변형을 교정하는 방법

문제 241

맞대기 이음 용접부의 굽힘 변형 방지법 중 부적당한 것은?

1

스트롱 백에 의한 구속

2

주변 고착

3

이음부에 역각도를 주는 방법

4

수냉각법

정답 및 해설

수냉각법은 용접부 주위를 물로 식혀 열영향을 줄이는 방법이지만, 맞대기 이음의 굽힘 변형을 근본적으로 방지하는 직접적인 방법으로 보기는 어렵습니다. 오히려 급랭으로 인해 용접부의 경화나 균열 등의 결함을 유발할 위험이 있어 일반적인 변형 방지법으로 추천되지 않습니다.


문제 242

용접 구조물에서의 비틀림 변형을 경감시켜 주는 시공상의 주의사항 중 틀린 것은?

1

집중적으로 교차 용접을 한다.

2

지그를 사용한다.

3

가공 및 정밀도에 주의한다.

4

이음부의 맞춤을 정확하게 해야한다.

정답 및 해설

집중적으로 교차 용접을 하지 않고 가장 중요한 부위는 가장 나중에 용접이 되도록 한다.

문제 243

용접 구조의 설계상 주의사항에 대한 설명으로 틀린 것은?

1

용접 이음의 집중, 접근 및 교차를 피한다.

2

용접 치수는 강도상 필요한 치수 이상으로 용접하지 않는다.

3

두꺼운 판을 용접하는 경우에는 용입이 얕은 용접법을 이용하여 층수를 늘린다.

4

판면에 직각 방향으로 인장하중이 작용할 경우 이방성에 주의한다.

정답 및 해설

두꺼운 판을 용접할 경우 용입이 깊은 용접법으로 층수를 줄인다.

문제 244

용접 후 구조물에서 잔류 응력이 미치는 영향으로 틀린 것은?

1

용접 구조물에 응력 부식이 발생한다.

2

박판 구조물에서는 국부 좌굴을 촉진한다.

3

용접 구조물에서는 취성파괴의 원인이 된다.

4

기계 ㅜㅂ품에서 사용 중에 변형이 발생되지 않는다.

정답 및 해설

잔류 응력은 허용 응력보다 값이 훨씬 크므로 구조물의 안정성에 영향을 준다.

ⓐ 정적강도

ⓑ 취성파괴

ⓒ 피로강도

ⓓ 부식

문제 245

용접에 의한 잔류 응력을 가장 적게 받는 것은?

1

정적강도

2

취성파괴

3

피로강도

4

횡 굴곡

정답 및 해설

취성파괴, 피로강도, 횡 굴곡 등은 용접 후의 결함

정적강도의 경우 재료에 연성이 있어 파괴되기까지 소성 변형이 약간 있고 잔류 응력이 존재하여도 강도에는 영향이 적음

문제 246

다음 중 용접 후 잔류 응력을 제거하기 위한 열처리 방법으로 가장 적합한 것은?

1

담금질

2

노내 풀림법

3

실리코나이징

4

서브 제로 처리

정답 및 해설

잔류응력제거는 당연히 풀림

문제 247

응력 제거 열처리법 중에서 가장 잘 이용되고 있는 방법으로 제품 전체를 가열로 안에 넣고 적당한 온도에서 일정시간 유지한 다음 노내에서 서랭시켜 잔류 응력을 제거하는 데 연강류 제품을 노내에 출입 시키는 온도는 몇 도를 넘지 않아야 하는가?

1

100℃

2

300℃

3

500℃

4

700℃

정답 및 해설

노내 풀림에서 연강류 제품의 노내 가열 온도는 300℃를 넘어서는 안된다.

문제 248

용접부에 발생한 잔류 응력을 완화시키는 방법에 해당되지 않는 것은?

1

기계적 응력 완화법

2

저온 응력 완화법

3

피닝법

4

선상 가열법

정답 및 해설

잔류 응력 제거법에는 노내 풀림법, 국부 풀림법, 저온 응력 완화법, 기계적 응력 완화법, 피닝법 등이 있다.

문제 249

잔류 응력 완화법이 아닌 것은?

1

기계적 응력 완화법

2

도열법

3

저온 응력 완화법

4

응력 제거 풀림법

정답 및 해설

도열법

용접 열이 모재로 흡수되는 것을 막아 변형을 방지하는 방법

문제 250

가늘고 긴 망치로 용접 부위를 계속적으로 두들겨 줌으로써 비드 표면층에 성질 변화를 주어 용접부의 인장 잔류 응력을 완화시키는 방법은?

1

피닝법

2

역변형법

3

취성경감법

4

저온응력완화법

정답 및 해설

피닝법

특수 구면상의 선단을 갖는 해머로 용접부를 연속적으로 타격하여 용접 표면상에 소성 변형을 주어 발생한 잔류 응력을 감소시키는 방법

문제 251

피닝의 목적으로 가장 거리가 먼 것은?

1

수축 변형의 증가

2

잔류 응력의 완화

3

용접 변형의 방지

4

융착 금속의 균열 방지

정답 및 해설

피닝법

치핑 해머로 용접부를 연속적으로 타격하여 용접 표면상에 소성 변형을 주는 방법

잔류 응력을 완화하여 변형을 줄이고 용접 금속의 균열을 방지하는 효과가 있다.

문제 252

잔류 응력의 측정법 중 정성적 방법이 아닌 것은?

1

X선법

2

부식법

3

경도에 의한 방법

4

자기적 방법

정답 및 해설

부식법, 응력와니스법, 자기적방법, 경도에 의한 방법 등이 있다.

문제 253

잔류 응력 측정법의 분류에서 정량적 방법에 속하는 것은?

1

부식법

2

자기적 방법

3

응력 이완법

4

경도에 의한 방법

정답 및 해설

응력 이완법, X선 회절법 등

문제 254

용접부의 잔류 응력 측정 방법 중에서 응력 이완법에 대한 설명으로 옳은 것은?

1

초음파 탐상 실험 장치로 응력 측정을 한다.

2

와류 실험치로 응력 측정을 한다.

3

만능 인장 시험 장치로 응력 측정을 한다.

4

저항선 스트레인 게이지로 응력 측정을 한다.

정답 및 해설

잔류 응력 측정법

정성적 방법 - 부식법, 응력 와니스법, 자기적 방법

정량적 방법 - 응력 이완법, X선 회절법


스트레인 게이지는 응력 센서의 한 종류

문제 255

용접부에 하중을 걸어 소성 변형을 시킨 후 하중을 제거하면 잔류 응력이 감소되는 현상을 이용한 응력 제거 방법은?

1

기계적 응력 완화법

2

저온 응력 완화법

3

응력 제거 풀림법

4

국부 응력 제거법

정답 및 해설

기계적 응력 완화법

잔류 응력이 있는 제품에 하중을 주고 용접부에 약간의 소성 변형을 일으킨 다음 하중을 제거하는 잔류 응력 제거법

문제 256

용접선의 양측 너비 약 150mm를 정속으로 이동하는 가스 불꽃에 의하여 150~200℃로 가열한 다음 곧 수랭하여 주로 용접선 방향의 응력을 제거하는 방법은?

1

피닝법

2

기계적 응력 완화법

3

저온 응력 완화법

4

국부 풀림법

정답 및 해설

저온 응력 완화법은 용접선 방향의 응력 완화법임

문제 257

제품이 너무 크거나 노내에 넣을 수 없는 대형 용접 구조물은 노내 풀림을 할 수 없으므로 용접부 주위를 가열하여 잔류 응력을 제거하는 방법은?

1

저온 응력 완화법

2

기계적 응력 완화법

3

국부 응력 제거법

4

노내 응력 제거법

정답 및 해설

국부 응력 제거법

제품이 커 노내에 넣을 수 없을 때 현장 용접된 것으로 노내 풀림하지 못하는 경우 용접선 25mm의 범위 또는 판 두께 12배 이상의 범위를 가스 불꽃 등으로 노내 풀림과 같은 온도 및 시간을 유지한 다음 서랭한다.

문제 258

응력 제거 풀림 처리 시 발생하는 효과가 아닌 것은?

1

잔류 응력을 제거한다.

2

응력 부식에 대한 저항력이 증가한다.

3

충격 저항과 크리프 저항이 감소한다.

4

온도가 높고 시간이 길수록 수소 함량은 낮아진다.

정답 및 해설

응력 제거 풀림 처리의 효과

ⓐ 용접 잔류 응력 제거

ⓑ 치수 오차 방지

ⓒ 응력 부식에 대한 저항력 증대

ⓓ 열 영향부의 템퍼링 연화

ⓔ 용착 금속 중의 수소 제거에 의한 연성 증대

ⓕ 충격 저항 증대

ⓖ 크리프 강도 향상

ⓗ 석출 경우 강도 증대

문제 259

용접 후 열처리(PWHT) 중 응력 제거 열처리의 목적과 가장 관계가 없는 것은?

1

응력 부식 균열 저항성의 증가

2

응력 변형을 방지

3

용접 열 영향부의 완화

4

용접부의 잔류 응력 완화

정답 및 해설

응력 제거의 목적은 응력을 완화 및 제거하는 것

응력 변형을 방지하는 것은 아님

문제 260

용접 잔류 응력의 완화법인 응력 제거 풀림에서 적정온도는 625 ± 25℃ (탄소강)를 유지한다. 이때 유지 시간은 판 두께 25mm에 대하여 약 몇시간이 적당한가?

1

30분

2

1시간

3

2시간 30분

4

3시간

정답 및 해설

판 두께 25mm 인 압연 강재, 용접 구조용 압연 강재, 일반 구조용 압연 강재, 탄소강의 경우 625℃에서 약 1시간 정도 노내 풀림을 유지하며 600℃ 부터는 10℃ 내려갈 때마다 20분씩 길게 소요되도록 한다.

문제 261

구조물 용접에서 용접선이 만나는 곳 또는 교차하는 곳에 응력 집중을 방지하기 위해 만들어주는 부채꼴 오목부를 무엇이라 하는가?

1

스캘럽

2

포지셔너

3

매니퓰레이터

4

원뿔

정답 및 해설

스캘럽

용접선이 교차되는 것을 피하기 위해 교차부의 부재를 부채꼴로 도려낸 부분

문제 262

용접 전후의 변형 및 잔류 응력을 경감시키는 방법이 아닌 것은?

1

억제법

2

도열법

3

역변형법

4

롤러에 거는 법

정답 및 해설

용접부의 변형 및 잔류 응력을 제거하는 응력 제거 방법 : 노내풀림법, 국부풀림법, 저온 응력 완화법, 기계적 응력 완화법, 피닝법 등


용접 작업 전 변형 방지법 : 억제법, 역변형법


용접 시공에 의한 방법 : 대칭법, 후퇴법, 교호법, 비석법


모재로의 입열을 막는 방법 : 도열법


롤러에 거는 방법은 변형 교정법임

문제 263

용접 전 길이를 적당한 구간으로 구분한 후 각 구간을 한 칸씩 건너뛰어서 용접한 후 다시금 비어있는 곳을 차례로 용접하는 방법으로 잔류 응력이 가장 적은 용착법은?

1

후퇴법

2

대칭법

3

비석법

4

교호법

정답 및 해설

비석법은 스킵법이라고도 하며

용접 비드 배치법으로 잔류 응력이나 변형이 적게 발생되도록 하는 용착법이며 용접선이 긴 경우에 적합하다.

문제 264

다음 중 산소에 의해 발생할 수 있는 가장 큰 용접 결합은?

1

은점

2

헤어 크랙

3

기공

4

슬래그

정답 및 해설

탄소강 중에 산소가 함유되면 페라이트 중에 고용되는 것 외에 FeO, MnO, SiO₂ 등의 산화물로 존재하여 기계적 성질을 저하시키고 적열 취성 또는 수소와 함께 기공의 원인이 된다.

문제 265

용접 결함 중 기공의 발생 원인으로 틀린 것은?

1

용접 이음부가 서랭할 경우

2

아크 분위기 속에 수소가 많을 경우

3

아크 분위기 속에 일산화탄소가 많을 경우

4

이음부에 기름, 페인트 등 이물질이 있을 경우

정답 및 해설

기공 발생 원인

ⓐ 아크 분위기 속에 수소가 많을 경우

ⓑ 아크 분위기 속에 일산화탄소가 많을 경우

ⓒ 이음부에 이물질이 있을 경우

ⓓ 용접부가 급랭될 경우

ⓔ 아크 길이와 전류가 부적당할 때

ⓕ 용접봉에 습기가 있을 때

ⓖ 모재 속에 황이 많을 때

문제 266

용접 결함 중 언더컷의 발생 원인 중 틀린 것은?

1

전류가 너무 높을 때

2

아크 길이가 너무 길 때

3

용접 속도가 너무 늦을 때

4

용접봉 선택 불량

정답 및 해설

언더컷 발생 원인

ⓐ 전류가 높을 때

ⓑ 아크 길이가 너무 길 때

ⓒ 용접 속도가 너무 빠를 때

ⓓ 운봉이 잘못되었을 때

ⓔ 용접봉 취급의 부적당

문제 267

용접 결함의 종류에 따른 원인과 대책이 바르게 묶인 것은?

1

기공 : 용착부가 급랭되었을 때 - 예열 및 후열을 한다.

2

슬래그 섞임 : 운봉 속도가 빠를 때 - 운봉에 주의한다.

3

용입 불량 : 용접 전류가 높을 때 - 전류를 약하게 한다.

4

언더컷 : 용접 전류가 낮을 때 - 전류를 높게 한다.

정답 및 해설

슬래그 섞임 : 운봉 속도가 빠를 때 - 운봉 속도를 조절한다.

용입 불량 : 용접 전류가 낮을 때 - 전류를 적당히 높인다.

언더컷 : 용접 전류가 높을 때 - 낮은 전류를 사용한다.

문제 268

용접 금속에 수소가 침입하여 발생하는 것이 아닌 것은?

1

은점

2

언더컷

3

헤어크랙

4

비드 밑 균열

정답 및 해설

용접 금속에서 수소의 영향으로 인한 균열에는 비드 밑 균열, 은점, 수소 취성, 미세 균열, 선상 조직, 헤어 크랙 등이 있다.

문제 269

용접 균열에 관한 설명으로 틀린 것은?

1

저탄소강에 비해 고탄소강에서 잘 발생된다.

2

저수소계 용접봉을 사용하면 감소한다.

3

소재의 인장강도가 클수록 쉽게 발생한다.

4

판 두께가 얇아질수록 증가한다.

정답 및 해설

판 두께가 두꺼울수록 급랭에 의해 균열이 잘 발생된다.

문제 270

다음 중 균열이 가장 많이 발생할 수 있는 용접 이음은?

1

십자 이음

2

응력 제거 풀림

3

피닝법

4

냉각법

정답 및 해설

용접 이음 부분이 많을수록 열의 냉각이 빨라 균열이 생기기 쉽다.

문제 271

다음 중 균열의 원인이 아닌 것은?

1

용접부에 수소가 많을 때

2

낮은 전류, 과대 속도

3

C,P,S의 함량이 많을 때

4

모재의 이방성

정답 및 해설

균열 발생 원인

ⓐ 모재의 이방성

ⓑ 이음의 급랭 수축

ⓒ 용접부에 수소가 많을 때

ⓓ 전류가 높고 용접속도가 빠를 때

ⓔ C,P,S의 함량이 많을 때

ⓕ 용접부에 기공이 많을 때

문제 272

용접 균열의 발생 원인이 아닌 것은?

1

수소에 의한 균열

2

탈산에 의한 균열

3

변태에 의한 균열

4

노치에 의한 균열

정답 및 해설

용접 균열의 원인

ⓐ 인성이 극히 작을 때

ⓑ 수소와 황 등이 존재할 때

ⓒ 언더컷 같은 결함이 존재할 때

ⓓ 노치와 변태에 의한 균열

문제 273

용접부의 고온 균열 원인으로 가장 적합한 것은?

1

낮은 탄소 함유량

2

응고 조직의 미세화

3

모재에 유황 성분이 과다 함유

4

결정입자 내의 금속 간 화합물

정답 및 해설

적열 취성이 원인임

문제 274

용접 비드의 끝에서 발생하는 고온 균열로서 냉각 속도가 지나치게 빠른 경우에 발생하는 균열은?

1

종 균열

2

횡 균열

3

호상 균열

4

크레이터 균열

정답 및 해설

크레이터 균열은 용접 비드의 끝에서 발생하는 고온 균열로 고장력강이나 합금 원소가 많은 강에서 볼 수 있다.

문제 275

저온 균열의 발생에 관한 내용으로 옳은 것은?

1

용융 금속의 응고 직후에 일어난다.

2

오스테나이트계 스테인리스강에서 자주 발생한다.

3

용접 금속이 약 300℃ 이하로 냉각되었을 때 발생한다.

4

입계가 충분히 고상화되지 못한 상태에서 응력이 작용하여 발생한다.

정답 및 해설

저온 균열은 300℃ 이하에서 많이 발생되는데 용접부에 잔류하는 수소가 주요 원인이며 루트균열, 비드밑균열, 지단 균열, 횡 균열 등이 있다.

문제 276

용접부에서 발생하는 저온 균열과 직접적인 관계가 없는 것은?

1

열 영향부의 경화 현상

2

용접 잔류 응력의 존재

3

용착 금속에 함유된 수소

4

합금의 응고 시에 발생하는 편석

문제 277

용접 균열은 고온 균열과 저온 균열로 구분된다. 크레이터 균열과 비드 밑 균열에 대하여 옳게 나타낸 것은?

1

크레이터 균열 - 고온 균열

비드 밑 균열 - 저온 균열

2

크레이터 균열 - 저온균열

비드 밑 균열 - 저온 균열

3

크레이터 균열 - 저온 균열

비드 밑 균열 - 고온 균열

4

크레이터 균열 - 고온 균열

비드 밑 균열 - 저온 균열

문제 278

다음 균열 중 모재의 열팽창 및 수축에 의한 비틀림이 주 원인이며, 필릿 용접 이음부의 루트 부분에 생기는 균열은?

1

힐 균열

2

설퍼 균열

3

크레이터 균열

4

라미네이션 균열

정답 및 해설

힐균열

필릿 용접 이음부의 루트 부분에 발생하는 저온 균열로 모재의 열팽창 및 수축에 의한 비틀림이 원인이다.

문제 279

루트 균열에 대한 설명으로 거리가 먼 것은?

1

루트 균열의 원인은 열 영향부 조직의 경화성이다.

2

맞대기 용접 이음의 가접에서 발생하기 쉬우며 가로 균열의 일종이다.

3

루트 균열을 방지하기 위해 건조된 용접봉을 사용한다.

4

방지책으로는 수소량이 적고 건조된 용접봉을 사용한다.

정답 및 해설

루트 균열은 맞대기 용접 이음의 가접 또는 첫 층에서 루트 근방의 열 영향부에서 발생하여 점차 비드 속으로 들어가는 균열로 저온 균열에서 가장 주의해야 하며 비드 속으로 점차 성장하면서 며칠 동안 진행되기도 한다.

문제 280

용착 금속 내부에 균열이 발생되었을 때 방사선 투과 검사 필름에 나타나는 것은?

1

검은 반점

2

날카로운 검은 선

3

흰색

4

검출이 안됨

정답 및 해설

방사선 투과 검사 결과 필름상에 균열은

그 파면이 투과 방향과 거의 평행할 때는

날카로운 검은 선으로 밝게 보이나 직각일 때에는 거의 알 수 없다.

문제 281

저온 균열을 방지하기 위한 대책으로 틀린 것은?

1

용접부의 탄소 당량을 높인다.

2

냉각 가속도를 될수록 느리게 한다.

3

저수소계 용접봉을 사용한다.

4

용접봉의 건조를 충분히 한다.

정답 및 해설

저온 균열은 보통 수소에 의한 지연 균열로 열 영향부의 결정립 내 및 입계에서 주로 발생하여 진행되며 탄소화는 관계가 없다.

문제 282

다음 중 슬래그 섞임이 있을 때의 원인으로 맞는 것은?

1

운봉속도는 빠르고 전류가 낮을 때

2

용착부의 급랭

3

아크 길이, 전류의 부적당

4

모재 속에 S이 많을 때

정답 및 해설

슬래그 섞임의 원인

ⓐ 슬래그 제거 불완전

ⓑ 운봉속도가 빠를 때

ⓒ 전류 과소, 운봉 조작이 불완전할 때

문제 283

용접의 시점과 끝나는 부분에 용입 불량이나 각종 결함을 방지하기 위해 주로 사용되는 것은?

1

엔드탭

2

포지셔너

3

회전지그

4

고정지그

정답 및 해설

엔드탭 : 용접 결함이 발생하기 쉬운 용접 비드의 시작과 끝에 부착하는 강판으로 수동 35mm, 반자동 40mm, 자동 70mm 이고 엔드탭을 사용하는 경우 용접 길이를 모두 인정한다.

문제 284

엔드탭에 대한 설명으로 틀린 것은?

1

모재를 구속시키는 역할도 한다.

2

모재와 다른 재질을 사용해야 한다.

3

용접이 불량해지는 것을 방지한다.

4

피복 아크 용접 시 엔드탭 길이는 약 30mm 정도로 한다.

정답 및 해설

모재와 같은 재질을 사용해야 한다.

문제 285

용접 시점이나 종점 부근의 결함을 줄이는 설계 방법으로 가장 거리가 먼 것은?

1

주 부재와 2차 부재를 전둘레 용접하는 경우 틈새를 10mm 정도로 한다.

2

용접부의 끝단에 돌출부를 주어 용접한 후에 엔드탭은 제거한다.

3

양면에서 용접 후 다리 길이 끝에 응력이 집중되지 않게 라운딩을 준다.

4

엔드탭을 붙이지 않고 한 면에 V형 홈으로 만들어 용접 후 라운딩 한다.

정답 및 해설

용접 시점이나 종점 부근의 결함을 줄이는 설계 방법은 용접부의 끝단에 돌출부를 주어 용접한 후 엔드탭을 제거하거나 한 면에 V형 홈으로 만들어 용접 후 라운딩한다.

문제 286

탱크 등 밀폐 용기 속에서 용접 작업을 할 때 주의 사항으로 적합하지 않은 것은?

1

환기에 주의한다.

2

감시원을 배치하여 사고의 발생에 대처한다.

3

유해 가스 및 폭발 가스 발생을 확인한다.

4

위험하므로 혼자서 용접하도록 한다.

정답 및 해설

밀폐 용기 속에서 용접 작업을 할 때는 반드시 감시원 1인 이상을 배치하여 사고를 예방하고 사고 발생 시 즉시 조치를 할 수 있도록 한다.

문제 287

다음 중 용접에 관한 안전사항으로 틀린 것은?

1

TIG 용접 시 차광렌즈는 12~13번을 사용한다.

2

MIG 용접 시 피복 아크 용접보다 1m가 넘는 거리에서도 공기중의 산소를 오존(O₃)으로 바꿀 수 있다.

3

전류가 인체에 미치는 영향에서 50mA는 위험을 수반하지 않는다.

4

아크로 인한 염증을 일으켰을 경우 붕산수(2% 수용액)로 눈을 닦는다.

정답 및 해설

1mA : 전기를 약간 느낄 정도

5mA : 상당한 고통

10mA : 견디기 어려울 정도의 고통

20mA : 심한 고통과 강한 근육 수축

50mA : 상당히 위험한 상태

100mA : 치명적인 결과

문제 288

아크 용접 보호구가 아닌 것은?

1

핸드 실드

2

용접용 장갑

3

앞치마

4

치핑해머

정답 및 해설

치핑해머는 작업용 공구이다.

문제 289

아크 용접을 할 때 작업자에게 가장 위험한 부분은?

1

배전관

2

용접봉 홀더 노출부

3

용접기

4

케이블

정답 및 해설

용접 작업 중 용접봉 홀더의 노출부가 있으면 작업자가 감전될 수 있다.

문제 290

KS C 9607에 규정된 용접봉 홀더 종류 중 손잡이 및 전체 부분을 절연하여 안전 홀더라고 하는 것은 어떤 형인가?

1

A형

2

B형

3

C형

4

S형

정답 및 해설

A형 : 전체가 완전 절연

B형 : 손잡이만 절연

문제 291

피복 아크 용접 시 안전 홀더를 사용하는 이유로 옳은 것은?

1

고무장갑 대용

2

유해 가스 중독 방지

3

용접 작업 중 전격 예방

4

자외선과 적외선 차단

정답 및 해설

용접 작업중이나 휴식 시간에도 전격 예방을 위해 노출부가 절연되어 있는 안전 홀더를 사용한다.

문제 292

다음 중 전격 위험성이 가장 적은 것은?

1

젖은 몸에 홀더 등이 닿았을 때

2

땀을 흘리면서 전기 용접을 할 때

3

무부하 전압이 낮은 용접기를 사용할 때

4

케이블 피복이 파괴되어 절연이 나쁠 때

정답 및 해설

전격 위험은 무부하 전압이 높은 교류가 더 크다.

문제 293

다음 중 용접 작업에서 전격 방지책으로 틀린 것은?

1

무부하 전압이 높은 용접기를 사용한다.

2

작업을 중단하거나 완료 시 전원을 차단한다.

3

안전 홀더 및 완전 절연된 보호구를 착용한다.

4

습기 찬 작업복 및 장갑 등을 착용하지 않는다.

정답 및 해설

무부하 전압이 낮은 용접기를 사용한다.

문제 294

핸드 실드 차광 유리의 규격에서 100 ~300 A 미만의 아크 용접을 할 때 가장 적합한 차광도 번호는?

1

1~2

2

5~6

3

7~9

4

10~12

정답 및 해설

차광도 번호 - 용접 전류 (A) - 용접봉 지름

8 - 45~75 - 1.2~2.0

9 - 75~130 - 1.6~2.6

10 - 100~200 - 2.6~3.2

11 - 150~250 - 3.2~4.0

12 - 200~300 - 4.0~6.4

13 - 300~400 - 6.4~9.0

14 - 400 이상 - 9.0~9.6

문제 295

가스 용접에 쓰이는 토치의 취급상 주의사항으로 틀린 것은?

1

팁을 모래나 먼지 위에 놓지 말 것

2

토치를 함부로 분해하지 말 것

3

토치에 기름, 그리스 등을 바를 것

4

팁을 바꿀 때에는 반드시 양쪽 밸브를 잘 닫고 할 것

정답 및 해설

팁 및 토리를 작업장 바닥이나 흙 속에 방치하지 않는다.

점화되어 있는 토치를 아무 곳에나 방치하지 않는다.

토치를 망치 등 다른 용도로 사용하지 않는다.

팁 과열 시 아세틸렌 밸브를 닫고 산소 밸브만 약간 열어 물속에 냉각시킨다.

팁을 바꿀 때에는 반드시 양쪽 밸브를 모두 닫은 다음 행한다.

작업 중 발생하기 쉬운 역류, 역화, 인화에 항상 주의해야 한다.

문제 296

가스 용접 시 사용하는 가스 집중 장치는 화기를 사용하는 설비로부터 얼마의 간격을 유지하여야 하는가?

1

약 5m 이상

2

약 4m 이상

3

약 3m 이상

4

약 2m 이상

정답 및 해설

5m 이상 떨어진 곳에 설치해야 한다.

문제 297

TIG 용접 시 안전사항에 대한 설명으로 틀린 것은?

1

용접기 덮개를 벗기는 경우 반드시 스위치를 켜고 작업한다.

2

제어 장치 및 토치 등 전기 계통의 절연 상태를 항상 점검해야 한다.

3

전원과 제어 장치의 접지 단자는 반드시 지면과 접지되도록 한다.

4

케이블 연결부와 단자의 연결 상태가 느슨해졌는지 확인하여 조치한다.

정답 및 해설

용접기 덮개를 벗기는 경우 반드시 전원 스위치를 끄고 작업해야 감전을 예방할 수 있다.

문제 298

아크 빛으로 인해 눈에 급성 염증 증상이 발생하였을 때 우선 조치하여야 할 사항으로 옳은 것은?

1

온수로 씻은 후 작업한다.

2

소금물로 씻은 후 작업한다.

3

냉습포를 눈 위에 얹고 안정을 취한다.

4

심각한 사안이 아니므로 계속 작업한다.

정답 및 해설

차가운거 대라

문제 299

산소 및 아세틸렌 용기 취급에 대한 설명으로 옳은 것은?

1

산소 병은 60℃ 이하, 아세틸렌 병은 30℃ 이하의 온도에서 보관한다.

2

아세틸렌 병은 눕혀서 운반하되 운반 도중 충격을 주어서는 안된다.

3

아세틸렌 충전구가 동결되었을 때는 50℃ 이상의 온수로 녹여야 한다.

4

산소병 보관 장소에 가연성 가스를 혼합하여 보관해서는 안되며 누설 시험 시에는 비눗물을 사용한다.

정답 및 해설

산소 병, 아세틸렌 병 모두 항상 40℃ 이하의 온도에서 보관, 아세틸렌 병은 반드시 세워서 보관 및 운반해야 하고 아세틸렌 충전구가 동결되었을 때는 40℃ 이상의 온수로 녹여야 한다.

문제 300

아세틸렌 용접 장치의 안전에 관한 것 중 틀린 것은?

1

출입구의 문은 두께 1.5mm 이상의 철판이나 그 이상의 강도를 가진 구조로 해야한다.

2

발생기실은 화기를 사용하는 설비로부터 1.5m를 초과하는 장소에 설치하여야 한다.

3

옥외에 발생기실을 설치할 경우 그 개구부는 다른 건축물로부터 1.5m를 초과하는 장소에 설치하여야 한다.

4

용접 작업 시 게이지 압력이 127kPa을 초과하는 압력의 아세틸렌을 발생시켜 사용해서는 안된다.

정답 및 해설

화기를 사용하는 설비로부터 3m를 초과하는 장소에 설치해야한다.

1.5m 는 너무 가깝다.

문제 301

CO₂ 가스 취급 시 유의 사항으로 틀린 것은?

1

용기 밸브를 열 때에는 반드시 압력계의 정면에 서서 용기 밸브를 연다.

2

용기 밸브를 열기 전에 조정 핸들을 반드시 되돌려 놓아 주어 가스가 급격히 흘러들어가지 않도록 한다.

3

사고 발생 즉시 밸브를 잠가 가스 누출을 막을 수 있도록 밸브를 잠그는 핸들과 공구를 항상 주위에 준비한다.

4

고압 가스 저장 또는 취급 장소에서 화기를 사용해서는 안된다.

정답 및 해설

용기 밸브를 열 때에는 반드시 압력계의 정면을 피해 서서히 용기 밸브를 연다. 정면에서 열다가 터지면 뒤진다.

문제 302

CO₂ 가스 아크 용접 시 이산화탄소의 농도가 3~4%이면 일반적으로 인체에는 어떤 현상이 일어나는가?

1

두통, 뇌빈혈을 일으킨다.

2

위험 상태가 된다.

3

치사량이 된다.

4

아무렇지도 않다.

정답 및 해설

3~4% : 두통, 뇌빈형

15% 이상 : 위험 상태

30% 이상 : 극히 위험 상태

문제 303

공기 중의 탄산가스의 농도가 몇 %이면 중독 사망을 일으키는가?

1

30%

2

35%

3

25%

4

20%

문제 304

밀폐된 장소 또는 환기가 극히 불량한 좁은 장소에서 행하는 용접 작업에 대해서는 다음 내용에 대한 특별 안전 보건 교육을 실시한다. 이 중 틀린 것은?

1

작업 순서, 작업 자세 및 수칙에 관한 사항

2

용접 흄, 가스 및 유해광선 등의 유해성에 관한 사항

3

환기 설비 및 응급처치에 관한 사항

4

관련 MSDS에 관한 사항

정답 및 해설

2,3,4번 외에 작업순서, 작업방법 및 수칙에 관한 사항, 작업환경 점검 및 기타 안전 보건상의 조치 등이 있다.

문제 305

아크전압이 40V, 아크전류가 200A, 용접속도가 20cm/min으로 피복아크용접을 할 경우 발생하는 전기에너지는?

1

400J/cm

2

2400J/cm

3

24000J/cm

4

160000J/cm

정답 및 해설

E = 아크전압, I = 아크전류, V = 용접속도


H = 60EI / V

즉, 60x40x200 / 20 = 24000J/cm

문제 306

가스실드계의 대표적인 용접봉으로 피복이 얇고 슬래그가 적어 좁은 홈의 용접이나 수직 상진, 하진 및 위보기 용접에서 우수한 작업성을 가진 용접봉은?

1

E4301

2

E4311

3

E4316

4

E4324

정답 및 해설

E4301 일미나이트계 : 우리나라에서 가장 많이 사용, 기계적 성질 우수


E4311 고셀룰로오스계 : 가스실드식, 피복 얇음, 용입 깊음, 수직 하진 용이


E4313 고산화티탄계 : 아크 안정, 스패터 적음, 비드 예쁨, 전 자세(위보기) 우수


E4316 저수소계 : 내균열성 최고, 연성/인성 우수, 흡습 주의 (건조 필수)


E4327 철분산화티탄 : 철분 함유, 작업 능률 최고, 아래보기 전용

문제 307

2차 무부하전압이 80V, 아크전압이 30V, 아크전류 250V, 내부 손실이 2.5kW라 할 때 역률은?

1

40%

2

50%

3

60%

4

80%

정답 및 해설

역률 = 소비전력 x 100 / 전원입력

= 아크전력 + 내부손실 x 100 / 2차 무부하전압 x 정격 2차 전류

= (30V*250A) + 2500W x 100 / 80V * 250A

= 10,000W x 100 / 20,000W = 50%

문제 308

수랭 동판으로 용접 모재의 양측면을 둘러싸고 그 안에 탄산가스를 불어넣어 보호가스에 복합 와이어를 공급하여 와이어 끝과 모재 간에 아크를 발생시켜 용접하는 방법은?

1

탄산가스 아크용접

2

플라스마 아크용접

3

플럭스 코어드 아크용접

4

일렉트로 가스아크용접

정답 및 해설

일렉트로 가스 아크 용접(EGW)

- 수랭 동판

- 상향 진행

- 보호 가스

- 복합와이어 공급


탄산가스 아크 용접

일반적인 CO₂ 용접

탄산가스 사용


플라스마 아크 용접

핀치 효과 이용

고온의 플라스마 제트 분사


플럭스 코어드 아크 용접

와이어 내부에 플럭스가 충전된 와이어를 사용하는 방식

but EGW처럼 수랭 동판 설비를 필수로 하지는 않음

문제 309

스크레이퍼 작업의 목적으로 옳은 것은?

1

기계가공 전 표면을 마무리하는 작업이다.

2

열처리 경화된 강철을 정밀하게 다듬질하는 작업이다.

3

기계가공된 면을 더욱 정밀하게 다듬질하는 작업이다.

4

기계가공이 어려운 불규칙한 형상을 다듬질하는 작업이다.

정답 및 해설

스크레이퍼 작업은 기계가공된 면을 더욱 정밀하게 다듬질하는 작업임


1,2,4번 보기는 기계가공 전을 이야기하는 중

문제 310

다음 중 드릴링 머신의 기본작업이 아닌 것은?

1

태핑

2

슬로팅

3

카운터 보링

4

스폿 페이싱

정답 및 해설

드릴링 머신의 기본작업

- 드릴링

- 태핑

- 리밍

- 보링

- 카운터 보링

- 스폿 페이싱

- 카운터 싱킹

문제 311

다음 중 충격과 진동을 완화시켜 주는 플렉시블 커플링이 아닌 것은?

1

고무 커플링

2

체인 커플링

3

기어 커플링

4

플랜지 커플링

정답 및 해설

플렉시블 커플링

- 고무 커플링

- 기어 커플링

- 체인 커플링

문제 312

베어링의 열박음 시 주의사항이 아닌 것은?

1

깨끗한 광유에 베어링을 넣고 90~120℃로 가열한다.

2

축과 베어링 사이에 틈새가 발생하면 널링작업 후 억지 끼워맞춤을 한다.

3

베어링 가열온도는 경도 저하 방지를 위해 120℃를 초과해서는 안된다.

4

베어링 냉각 시 틈이 있을 경우 지그를 사용하여 축 방향에 베어링을 밀어 고정한다.

정답 및 해설

널링작업은 손잡이 등의 미끄럼 방지를 위해 표면에 요철을 만드는 가공법임

축과 베어링 사이에 틈새(헐거움)가 발생했을 때 널링을 하여 강제로 끼워맞추는 방식은 정밀도를 크게 떨어뜨리고, 베어링의 수명을 단축시키며 진동 및 소음의 원인이 됨

문제 313

전동기 베어링 부분에서 발열이 발생하는 주요 원인이 아닌 것은?

1

벨트의 장력 과대

2

베어링의 조립 불량

3

커플링 중심내기 불량

4

전동기 입력전압의 변동

정답 및 해설

전동기 베어링부 발열 원인

- 윤활제의 부족, 과부족에 의해 윤활이 불량

- 베어링 조립이 불량

- 체인, 벨트 등이 지나치게 팽팽

- 커플링의 중심내기 불량이나 적정 틈새가 없어 스러스트(추력)를 받음

문제 314

원심형 통풍기 중 전향 베인으로 풍량 변화에 풍압변화가 적고 풍량이 증가하면 동력이 증가하는 통풍기는?

1

터보 통풍기

2

용적식 통풍기

3

시로코 통풍기

4

플레이트 통풍기

정답 및 해설

터보 통풍기 : 후향 베인

플레이트 통풍기 : 경향 베인

문제 315

다음 보기에서 설명하는 밸브는?


보기

- 밸브 박스가 구형으로 만들어져 있다.

- 구조상 유로가 S형이고, 유체의 저항이 크고 압력강하가 큰 단점이 있다.

- 전개까지의 밸브 리프트가 적어 개폐가 빠르고, 구조가 간단하다.

1

체크밸브

2

글로브밸브

3

플러그밸브

4

버터플라이밸브

정답 및 해설

1. 체크밸브 유체를 한쪽 방향으로만 흐르게 하고 역류를 방지하는 밸브

3. 플러그밸브 원추형 플러그를 회전시켜 개폐하며, 주로 90도 회전 방식으로 작동

4. 버터플라이밸브 원판(디스크)이 회전하며 개폐하는 방식으로, 구조가 콤팩트하고 대구경 배관에 유리

문제 316

100m 높이에 유량 240L/min으로 물을 보내고자 할 때 사용되는 펌프의 필요한 동력은 약 몇 kW 인가? (단, 물의 비중량은 1000kg/m³이다)

1

1.8

2

3.9

3

4.8

4

7.6

정답 및 해설

축동력 [kW] = γQH / 1000x60

= 1000x2.4x100 / 1000x60 = 4

문제 317

펌프 축의 밀봉장치로 봉수가 공급되는 것으로 맞는 것은?

1

밸러스 홀

2

스터핑 박스

3

금속 개스킷

4

케이싱 웨어링

정답 및 해설

스터핑 박스(Stuffing Box) : 이 내부 공간에 그랜드 패킹(Gland Packing)을 채워 밀봉합니다. 이때 마찰열을 식히고 밀봉 효과를 높이기 위해 외부에서 공급하는 물을 봉수(Sealing Water)라고 합니다.

문제 318

합성고무와 합성수지 및 금속 클로이드 등을 주성분으로 한 액상 개스킷의 사용방법으로 옳지 않은 것은?

1

얇고 균일하게 칠한다.

2

바른 직후 접합해도 관계없다.

3

사용온도 범위는 0~30℃까지 이다.

4

접합면의 수분, 기름, 기타 오물을 제거한다.

정답 및 해설

사용온도 범위는 40~400℃

문제 319

열 박음을 위해 베어링을 가열 유조에 넣고 가열할 때 몇℃이상에서 베어링의 경도가 저하 되는가?

1

130℃

2

180℃

3

210℃

4

280℃

정답 및 해설

보통 베어링은 100℃ 이하로 가열하여 조립하며 130℃ 이상 시 베어링이 변형이 갈 수 있어 주의가 필요

문제 320

유체의 역류를 방지하는 것으로 역류할 때에 밸브체가 자중과 유체 압력에 의해 자동적으로 닫히는 것은?

1

코크 체크 밸브

2

흡입형 체크 밸브

3

리프트 체크 밸브

4

스프링 부하형 체크 밸브

정답 및 해설

유체의 역류방지를 위한 체크밸브에는 리프형과 스윙형이있다


리프트 체크밸브 - 역류 할 때 자중과 유체압력에 의해 자동적으로 닫히는 밸브


스윙 체크밸브 - 역류 할 때 밸브체가 힌지 핀에 의해 지지되어 닫히는 밸브



문제 321

너트의 풀림 방지용으로 사용되는 와셔로 적절하지 않은 것은?

1

사각 와셔

2

스프링 와셔

3

이붙이 와셔

4

혀붙이 와셔

정답 및 해설

사각 와셔는 접촉면을 넓히는데 사용함

문제 322

축이음의 종류에서 두 축의 관계 위치에 따라 종류를 연결한 것 중 관련이 없는 것은?

1

플렉시블 커플링 : 2개의 축이 서로 교차되는 것

2

그리드 플렉시블 커플링 : 경강선으로 된 그리드의 탄성을 이용한 것

3

유니버설 조인트 이음 : 2개의 축이 어느 각도를 가지고 교차되는 것

4

올덤 커플링 축 이음 : 2개의 축이평행이고, 축선이 어긋나 있는 것

정답 및 해설

플랙시블커플링-두축의 중심선 일치가 어렵고, 충격과 진동을 완화시켜줄 때 사용

문제 323

용적형 회전펌프로서 대유량의 기름을 수송하는데 적당하고 비교적 고장이 적고 보수가 용이한 것은?

1

수격 펌프

2

축류 펌프

3

베인 펌프

4

벌류트 펌프

문제 324

기어 전동장치에 대한 설명으로 틀린 것은?

1

큰 동력을 일정한 속도비로 전달할 수 있다.

2

소형이면서 높은 효율로 큰 회전력을 전달할 수 있다.

3

서로 맞물려 있는 한 쌍의 기어에서 잇수가 많은 것을 피니언이라 한다.

4

연속적인 이의 물림에 의하여 동력을 전달하는 기계요소를 기어라 한다.

정답 및 해설

피니언이란 기어에서 작은쪽 기어를 말합니다.

문제 325

다음 중 축의 고장원인으로 볼 수 없는 것은?

1

축의 재질불량

2

원동기의 회전불량

3

휘어진 축 사용으로 진동발생

4

풀리, 베어링 등의 끼워맞춤 불량

정답 및 해설

원동기와는 상관없다.

문제 326

원심펌프 스터핑 박스의 봉수 압력에 대한 설명으로 옳은 것은? (단, 단위는 kgf/cm² 이다.)

1

흡입 압력보다 0.5 ~ 1 정도 높게 한다.

2

토출 압력보다 0.5 ~ 1.5 정도 낮게 한다.

3

흡입 압력보다 1.5 ~ 2 정도 높게 한다.

4

토출 압력보다 1 ~ 2 정도 낮게 한다.

정답 및 해설

스터핑박스가 뭘 박스로 씌워가지고 머 어떻게 보호해주는 놈인데

토출은 이미 나간거니 무시하고

흡입만 고려하셈

흡입이 0.5~1 정도 높게하는건 1보다 작은데 보호해주는 느낌이 없음

3번이 맞을 듯~한 느낌으로 푸셈

문제 327

펌프의 흡입 양정이 높거나 흐름속도가 국부적으로 빠른부분에서 압력 저하로 유체가 증발하는 현상은?

1

서징 현상

2

수격 현상

3

압력상승 현상

4

캐비테이션 현상

정답 및 해설

서징 : 과도적으로 상승한 유량, 압력, 회전속도가 주기적으로 변동해 기기에 진동을 일으키는 현상

수격 : 관로에 유속의 급격환 변화 및 정전에 의한 펌프의 동력이 급격히 차단될 때 과내 압력이 상승 또는 하강하는 현상


캐비테이션=공동현상

문제 328

정적 실(seal)로 O-링을 사용할 경우 장점이 아닌 것은?

1

설치 공간이 작다

2

실(seal) 효과가 매우 크다.

3

저압이 작용되는 곳에 좋다.

4

접촉 면적이 작아 마찰이 적다.

정답 및 해설

저압에 좋은거 어따 써먹노

문제 1

용접을 기계적 이음과 비교할 때 그 특징에 대한 설명으로 틀린 것은?

1

이음 효율이 대단히 높다.

2

응력 집중이 생기지 않는다.

3

수밀, 기밀을 얻기 쉽다.

4

재료의 중량을 절약할 수 있다.

정답 및 해설

용접은 제품의 변형 및 잔류 응력을 유발한다.

문제 2

용접의 목적 달성 조건이 아닌 것은?

1

금속 표면에 산화피막 제거 및 산화 방지를 한다.

2

금속 표면을 충분히 가열하여 요철을 제거하고 인력이 작용할 수 있는 거리로 충분히 접근시킨다.

3

금속 원자가 인력이 작용할 수 있는 Å = 10^-8cm의 거리로 접근시킨다.

4

금속 표면의 전자가 원활히 움직여 거리와 관계없이 접합된다.

정답 및 해설

금속 표면을 충분히 가열하여 요철을 제거하고 인력이 작용할 수 있는 거리로 충분히 접근시켜야 한다.

문제 3

용접 접합의 인력이 작용하는 원리가 되는 1옹스트롬(Å)의 크기는?

1

10^-5cm

2

10^-6cm

3

10^-7cm

4

10^-8cm

정답 및 해설

인력이 작용할 수 있는 거리는 10^-8cm 이다.

문제 4

일반적인 용접의 특징으로 틀린 것은?

1

작업 공정수가 적어 경제적이다.

2

재료가 절약되고 중량이 가벼워진다.

3

품질 검사가 쉽고 변형이 발생되지 않는다.

4

소음이 적어 실내에서의 작업이 가능하며 복잡한 구조물의 제작이 쉽다.

정답 및 해설

품질검사 곤란하고 제품의 변형 및 잔류응력이 존재한다.

문제 5

다음 중 용접의 장점이 아닌 것은?

1

두께의 제한이 없다.

2

기밀성, 수밀성, 유밀성이 우수하다.

3

재질의 변형 및 잔류 응력이 존재하지 않는다.

4

공정 수가 감소되고 시간이 단축된다.

정답 및 해설

변형 및 잔류응력 존재한다.

문제 6

리벳 이음에 비교한 용접 이음의 특징을 열거한 것 중 틀린 것은?

1

이음 효율이 높다.

2

유밀, 기밀, 수밀이 우수하다.

3

공정의 수가 절감된다.

4

구조가 복잡하다.

정답 및 해설

리벳 이음이란 무엇인가요?


결합하려는 강판(鋼板)이나 형강(形鋼) 등 금속재료에 미리 구멍을 뚫고, 리벳을 끼워 머리를 만들어 영구적으로 체결하는 이음법.

문제 7

용접 용어 중 용착부를 만들기 위해 녹여서 첨가하는 금속을 무엇이라 하는가?

1

용제

2

융접 금속

3

용가제

4

덧살

정답 및 해설

용가재 - 용접봉 or 와이어

문제 8

다음 중 용접법 분류에서 융접에 속하는 것은?

1

전자 빔 용접

2

단접

3

초음파 용접

4

마찰 용접

정답 및 해설

융접 - 아크 용접, 가스 용접, 특수 용접, 전자 빔 용접 등


압접 - 저항 용접, 단접, 초음파 용접, 마찰 용접, 유도가열용접 등


납땜 - 연납, 경납

문제 9

용접의 분류에서 압접에 속하는 것은?

1

스터드 용접

2

피복 아크 용접

3

유도 가열 용접

4

일렉트로 슬래그 용접

정답 및 해설

압접 : 2개의 클램프로 가열한 후 압력을 주어서 용접하는 방식


융접 - 아크 용접, 가스 용접, 특수 용접, 전자 빔 용접 등


압접 - 저항 용접, 단접, 초음파 용접, 마찰 용접, 유도가열용접 등


납땜 - 연납, 경납

문제 10

일반적인 저항 용접의 특징으로 옳은 것은?

1

산화 및 변질 부분이 크다.

2

다른 금속 간의 결합이 용이하다.

3

대전류를 필요로 하고 설비가 복잡하다.

4

열손실이 크고, 용접부에 집중열을 가할 수 없다.

정답 및 해설

저항 용접 특징

1. 산화 및 변질 적음

2. 다른 금속 간 접합 곤란

3. 대전류 필요, 설비 복잡 및 고가

4. 열손식 적고 용접부 집중열 가할 수 있음

문제 11

다음 용접 방법 중 전기적 에너지에 의한 용접 방법이 아닌 것은?

1

아크 용접

2

저항 용접

3

테르밋 용접

4

플라즈마 용접

정답 및 해설

테르밋 용접은 테르밋 반응에 의해 생성되는 열을 이용하여 금속을 용접하는 방법으로 전기가 필요 없다.


테르밋 반응 - 알루미늄 분말과 금속 산화물을 혼합해 점화

문제 12

테르밋 용접법의 특징을 설명한 것이다. 맞는 것은?

1

전기가 필요하다.

2

용접 작업 후의 변형이 작다.

3

용접 작업의 과정이 복잡하다.

4

용접용 기구가 복잡하여 이동이 어렵다.

정답 및 해설

무전원/휴대성

: 전기나 가스 공급이 필요 없어 전력 공급이 어려운 야외나 철도 선로 같은 현장에서 작업이 가능.

두꺼운 부재 용접 가능

: 고온의 용융 금속을 사용하여 대형 주강품, 대형 축, 레일 등 두꺼운 금속 접합에 탁월.

작업 편의성 및 신뢰성

: 짧은 시간 내에 한 번의 반응으로 용접이 완료되며, 접합부가 매우 강력하고 매끄러움.

변형 감소

: 용접 시간이 짧아 국부적인 가열로 인한 변형이 적음.


문제 13

다음 중 전기저항 열을 이용한 용접법은?

1

일렉트로 슬래그 용접

2

잠호 용접

3

초음파 용접

4

원자 수소 용접

정답 및 해설

일렉트로 슬래그 용접 : 용융 용접의 일종으로 아크열이 아닌 와이어와 용융 슬래그 사이에 통전된 전류와 저항열을 이용하여 용접하는 방식

문제 14

모재를 녹이지 않고 접합하는 것은?

1

가스 용접

2

피복 아크 용접

3

서브머지드 아크 용접

4

납땜

정답 및 해설

납땜은 모재가 용융되지 않고 땜납이 녹는다.

문제 15

용접 자세에서 사용되는 기호 중 "F" 가 나타내는 것은?

1

아래보기 자세

2

수직 자세

3

위보기 자세

4

수평 자세

정답 및 해설

아래보기 (Flat)

수직 (Vertical)

위보기 (Overhead)

수평 (Horizontal)

전자세 (AP : All Position)

문제 16

용접 자세를 나타내는 기호가 틀리게 짝지어진 것은?

1

위보기 자세 : O

2

수직 자세 : V

3

아래보기 자세 : U

4

수평 자세 : H

정답 및 해설

아래보기 - F

문제 17

피복 아크 용접 작업에서 용접 조건에 관한 설명으로 틀린 것은?

1

아크 길이가 길면 아크가 불안정해져 용융 금속의 산화나 질화가 쉽게 일어난다.

2

좋은 용접 비드를 얻기 위해서 원칙적으로 긴 아크로 작업한다.

3

용접 전류가 너무 낮으면 오버랩이 발생한다.

4

용접부의 강도가 크다.

정답 및 해설

좋은 용접 비드를 얻기 위해서는 아크 길이를 약 3mm 이하로 하고

짧은 아크를 사용하는 것이 유리하다.

문제 18

피복 금속 아크 용접이 가스 용접법보다 우수한 장점이 아닌 것은?

1

열의 집중성이 좋다.

2

용접 변형이 적다.

3

유해광선의 발생이 적다.

4

용접부의 강도가 크다.

정답 및 해설

유해광선은 피복아크가 더 심함

문제 19

피복 금속 아크 용접에 대한 설명으로 잘못된 것은?

1

전기의 아크열을 이용한 용접법이다.

2

모재와 용접봉을 녹여서 접합하는 비용극식이다.

3

용접봉은 금속 심선의 주위에 피복제를 바른 것을 사용한다.

4

보통 전기 용접이라고 한다.

정답 및 해설

용극식 : 전극봉 자체가 녹아 용착금속이 되는 방식

ex) MIG, CO₂, 피복아크


비용극식 : 텅스텐 등 녹지 않는 전극으로 아크만 발생시키고 용가재 따로 공급하는 방식

ex) TIG

문제 20

피복 아크 용접 작업의 기초적인 용접 조건으로 가장 거리가 먼 것은?

1

오버랩

2

용접 속도

3

아크 길이

4

용접 전

정답 및 해설

오버랩은 용접 결함의 종류임


언더 컷이 모자라게 용접된 느낌이라면 오버랩은 넘치게 용접된 느낌

문제 21

피복 아크 용접에서 용입에 영향을 미치는 원인이 아닌 것은?

1

용접 속도

2

용접 홀더

3

용접 전류

4

아크 길이

정답 및 해설

용접 홀더는 아크 용접 시 용접봉을 고정하고, 용접기에서 발생한 전류를 용접봉으로 안전하게 전달하여 아크를 일으키는 필수 작업 기구로 용입에 영향을 미치는 것과는 아무 상관이 없다.

문제 22

아크 용접기 취급 시 주의사항이 아닌 것은?

1

정격사용률 이상으로 사용할 때 과열되어 소손이 생긴다.

2

가동 부분, 냉각팬을 점검하고 주유를 하지 않고 깨끗이 청소만 한다.

3

2차 측 단자의 한쪽과 용접기 케이스는 반드시 접지한다.

4

습한 장소, 직사광선이 드는 곳에서 용접기를 설치하지 않는다.

정답 및 해설

주유해라 확 씨;

문제 23

피복 아크 용접기를 사용할 때 주의사항이 아닌 것은?

1

정격사용률 이상 사용하지 않는다.

2

용접기 케이스를 접지한다.

3

탭 전환형은 아크 발생 중 탭을 전환시킨다.

4

가동 부분, 냉각팬을 점검하고 주유해야 한다.

정답 및 해설

아크 발생중에는 가능한 탭을 전환하지 않는다.

문제 24

아크 용접기의 구비 조건으로 틀린 것은?

1

구조 및 취급 방법이 간단해야 한다.

2

큰 전류가 흘러 용접 중 온도 상승이 커야 한다.

3

아크 발생 및 유지가 용이하고 아크가 안정해야 한다.

4

사용 중에 역률 및 효율이 좋아야 한다.

정답 및 해설

일정한 전류가 흘러 사용 중에는 온도 상승이 작아야 한다.

문제 25

아크 용접기 설치 시에 피해야 할 장소 중 틀린 것은?

1

휘발성 기름이나 가스가 있는 곳

2

수증기 또는 습도가 높은 곳

3

옥외의 비바람이 치는 곳

4

주위 온도가 10℃ 이하인 곳

정답 및 해설

주위 온도가 -10℃ 이하인 곳에 설치하면 안된다.

문제 26

용접기 적정 설치 장소로 맞지 않는 것은?

1

습기나 먼지 등이 많은 장소는 설치를 피하고 환기가 잘 되는 곳을 선택한다.

2

휘발성 기름이나 유해한 부식성 가스가 존재하는 장소는 피한다.

3

벽에서 50cm 이상 떨어져 있고 견고한 구조의 수평 바닥에 설치한다.

4

진동이나 충격을 받는 곳, 폭발성 가스가 존재하는 곳을 피한다.

정답 및 해설

아크 용접기는 벽에서 30cm 이상 떨어져 있고 견고한 구조의 수평 바닥에 설치한다.

문제 27

아크 용접기의 규격 표시 중 AW 300은 무엇인가?

1

1차 전압이 300V임을 나타낸다.

2

2차 전압이 300V임을 나타낸다.

3

정격 1차 전류가 300A임을 나타낸다.

4

정격 2차 전류가 300A임을 나타낸다.

정답 및 해설

AW300 : Arc Welder 300 = 아크용접기 2차정격전류 300A

문제 28

직류와 교류 아크 용접기를 비교한 것으로 틀린 것은?

1

아크 안정 : 직류 용접기가 교류 용접기보다 우수하다.

2

전격의 위험 : 직류 용접기가 교류 용접기보다 많다.

3

구조 : 직류 용접기가 교류 용접기보다 복잡하다.

4

역률 : 직류 용접기가 교류 용접기보다 매우 양호하다.

정답 및 해설

전격은 직류가 교류에 비해 한정적임

문제 29

교류 및 직류 아크 용접기의 특성을 비교 설명한 내용으로 틀린 것은?

1

교류 아크 용접기가 직류 아크 용접기보다 감전 위험성이 높다.

2

강전류일 때 자기쏠림 현상은 직류 아크 용접기가 심하다.

3

무부하 전압은 교류 아크 용접기가 높다.

4

아크의 안정성은 교류 용접기가 직류 용접기보다 우수하다.

정답 및 해설

아크의 안정성은 직류 용접기가 우수하므로 박판, 정밀 작업에는 직류 용접기를 사용함.

문제 30

일반적인 교류 아크 용접기의 2차 측 무부하 전압은?

1

50~60V

2

70~80V

3

80~100V

4

100~110V

정답 및 해설

피복 아크 용접기의 무부하 전압은

직류 : 40~60V

교류 : 70~80V

그래서 교류가 감전의 위험이 더 큼

문제 31

직류 아크 용접기의 장점이 아닌 것은?

1

아크 쏠림의 방지가 가능하다.

2

감전의 위험이 적다.

3

아크가 안정하다.

4

정극성의 변화가 가능하다.

정답 및 해설

아크쏠림은 직류에서 자장 때문에 발생하며 방지책으로는 후퇴법, 앤드 탭과 교류를 사용하는 방법이 있다.

문제 32

아크쏠림(arc blow) 현상을 방지하는 방법으로 틀린 것은?

1

아크 길이를 길게 한다.

2

접지점을 될 수 있는 대로 용접부에 멀게 한다.

3

직류 용접으로 하지 않고 교류 용접으로 한다.

4

용접봉 끝을 아크쏠림 반대 방향으로 기울인다.

정답 및 해설

아크쏠림 방지대책

1. 직류보다 교류

2. 접지점을 용접부에서 멀리

3. 아크를 가능한 짧게

4. 용접봉을 아크쏠림 반대 방향으로 기울임

문제 33

다음 중 직류 아크 용접기는?

1

가동 코일형 용접기

2

정류형 용접기

3

가동 철심형 용접기

4

탭 전환형 용접기

정답 및 해설

직류 아크 용접기 - 전동발전식, 엔진구동형, 정류기형


교류 아크 용접기 - 가동철심형, 가동코일형, 탭전환형, 가포화 리액터형

문제 34

다음 중 직류 아크 용접기의 종류가 아닌 것은?

1

모터형 직류 용접기

2

엔진형 직류 용접기

3

가포화 리액터형 직류 용접기

4

정류기형 직류 용접기

정답 및 해설

직류 아크 용접기 - 전동발전식, 엔진구동형, 정류기형


교류 아크 용접기 - 가동철심형, 가동코일형, 탭전환형, 가포화 리액터형


가포화 리액터형은 가변저항의 변화로 용접 전류를 조정하고 원격 조정과 핫 스타트가 용이함.

문제 35

다음 중 교류 아크 용접기의 종류별 특성으로 가변저항의 변화를 이용하여 용접전류를 조정하는 형식은?

1

가동 철심형

2

가동 코일형

3

탭 전환형

4

가포화 리액터형

정답 및 해설

가포화 리액터형은 가변저항의 변화로 용접 전류를 조정하는 형식


원격 조정과 핫 스타트가 용이

마멸 부분과 소음이 없음

조작이 간단

수명이 긺

문제 36

아크 용접기 중 정류기형의 정류기는 셀렌 (80℃), 실리콘(150℃), 게르마늄 등을 이용하는데 전류 조정으로 틀린 것은?

1

가동 철심형

2

엔진형

3

가동 코일형

4

가포화 리액터형

정답 및 해설

직류 아크 용접기 - 전동발전식, 엔진구동형, 정류기형


교류 아크 용접기 - 가동철심형, 가동코일형, 탭전환형, 가포화 리액터형


정류기형은 직류용접기이지만 전류 조정은 교류 측에서 이루어진다. 따라서 교류가 아닌 것을 고르면 된다.

문제 37

아크 용접기에 핫 스타트 장치를 사용함으로써 얻어지는 장점이 아닌 것은?

1

기공을 방지한다.

2

아크 발생이 쉽다.

3

크레이터 처리가 용이하다.

4

아크 발생 초기의 용입을 양호하게 처리한다.

정답 및 해설

핫스타트(=아크부스터)

초기 아크 발생 시 용접 전류를 크게하여 용접 시작점에 생길 수 있는 기공이나 용입 불량의 결함을 방지해줌

문제 38

원격 제어 장치로는 유선식과 무선식이 있는데 다음 중 틀린 것은?

1

전동기 조작형은 소형 모터로 용접기의 전류 조정 핸들을 움직여 전류를 조정할 수 있다.

2

가포화 리액터형은 가변 저항기 부분을 분리시켜 작업자 위치에 놓고 용접 전류를 원격 조정한다.

3

가포화 리액터형은 소형 모터로 작업자 위치에 놓고 용접 전류를 원격 조정한다.

4

무선식은 제어용 전선을 사용하지 않고 용접용 케이블 자체를 제어용 케이블로 병용하는 것이다.

정답 및 해설

가포화 리액터형은 용접기에서 멀리 떨어진 장소에서 전류를 조절할 수 있다.

문제 39

직류 아크 용접기의 고장 원인 중 전원 스위치를 ON하자마자 전원 스위치가 OFF되는 현상으로 틀린 것은?

1

변압기 고장

2

정류 브릿지 다이오드의 고장

3

전해 콘덴서의 고장

4

I, G, B, T 모듈의 고장

정답 및 해설

변압기 고장은 퓨즈 끊김 고장의 원인임

문제 40

교류 아크 용접기의 보수 및 정비 방법에서 아크가 발생하지 않을 때 고장 원인으로 맞지 않는 것은?

1

배전반의 전원 스위치 및 용접기 전원 스위치가 "OFF" 되었을 때

2

용접기 및 작업대 접속 부분에 케이블 접속이 중복되어 있을 때

3

용접기 내부의 코일 연결 단자가 단선이 되어 있을 때

4

철심 부분이 단락되거나 코일이 절단되었을 때

정답 및 해설

용접기 및 작업대 접속 부분에 케이블 접속이 안되어 있을 때 -> 용접기 및 작업대의 케이블에 연결을 확실하게 한다.

문제 41

용접기의 발생음이 너무 높을 때 고장원인이 아닌 것은?

1

용접기 외함이나 고정 철심, 고정용 지지 볼트, 너트가 느슨하거나 풀렸을 때

2

용접기 설치 장소 바닥을 고르게 할 때

3

가동 철심, 이동 축 지지 볼트, 너트가 풀려 가동 철심이 움직일 때

4

가동 철심과 철심 안내 축 사이가 느슨할 때

정답 및 해설

바닥이 고른건 너무나도 옳은 일

문제 42

용접기의 일상 점검이 아닌 것은?

1

케이블의 접속 부분에 절연 테이프나 피복이 벗겨진 부분은 없는지 점검한다.

2

케이블 접속 부분의 발열, 단선 여부 등을 점검한다.

3

전원 내부의 송풍기가 회전할 때 소음이 없는지 점검한다.

4

전원의 케이스에 접지선이 완전 접지되었는지 점검하고 이상 발견 시 보수를 한다.

정답 및 해설

4번은 3~6개월 점검 내용이다.

문제 43

아크 용접기의 위험성으로 틀린 것은?

1

피복 금속 아크 용접봉이나 배선에 의한 감전 사고의 위험이 있으므로 항상 주의한다.

2

용접 시 발생하는 흄이나 가스를 흡입 시 건강에 해로우므로 주의한다.

3

용접 시 발생하는 흄으로부터 머리 부분을 멀리하고 흄 흡입 장치 및 배기 가스 설비를 한다.

4

인화성 물질이나 가연성 가스가 작업장에서 3m 내에 있을 때에는 용접 작업을 해도 된다.

정답 및 해설

4번은 뭐 터져 죽고싶은 것도 아니고 진짜 말도 안되는 소리

용접 시 스패터의 비산 거리는 5m 이상임

문제 44

피복 아크 용접봉의 선택 시 고려해야 할 사항으로 틀린 것은?

1

아크의 안정성

2

용접봉의 내균열성

3

스패터링

4

용착 금속 내의 슬래그양

정답 및 해설

아크 안정, 용접봉의 내균열성, 스패터링, 작업성 등을 고려하여 선택한다.

문제 45

단위 시간당 소비되는 용접봉의 길이 또는 중량으로 표시되는 것은?

1

용접 길이

2

용융 속도

3

용접 입열

4

용접 효율

정답 및 해설

용융 속도 = 아크 전류 x 용접봉 쪽 전압강하

문제 46

용착 속도를 올바르게 설명한 것은?

1

용접 심선이 10분간 용융되는 길이

2

용접 심선이 1분간에 용융되는 중량

3

용접봉 또는 심선의 소모량

4

단위 시간에 용착되는 용착 금속의 양

정답 및 해설

용착 속도는 단위 시간당 용착되는 용착 금속의 양이며, 용착률은 용착 금속 중량과 사용 용접봉 전 중량의 비이다.

문제 47

피복 아크 용접에서 용접부의 보호 방식이 아닌 것은?

1

가스 발생식

2

슬래그 생성식

3

아크 발생식

4

반가스 발생식

정답 및 해설

피복 아크 용접에서 용접부의 보호 방식에는 가스, 슬래그, 반가스(=반슬래그) 3가지이며 아크 발생은 보호 방식과는 거리가 멀다.

문제 48

아크용접에서 흡인력 작용으로 용접봉이 용융되어 용적이 줄어들어 용융 금속이 비교적 큰 용적이 단락되지 않고 모재에 이행하는 방식은?

1

단락형

2

입상형

3

분무형(스프레이형)

4

열적 핀치 효과형

정답 및 해설

입상형에 대한 설명이다.

문제 49

피복 아크 용접봉에 탄소(C)량을 적게하는 가장 주된 이유는?

1

스패터 방지

2

용락 방지

3

산화 방지

4

균열 방지

정답 및 해설

탄소량이 많으면 용융 온도 낮아지고

경도가 증가하며 연성이 감소

따라서 취성이나 균열 발생

문제 50

지름이 3.2mm인 피복 아크 용접봉으로 연강판을 용접하고자 할 때 가장 적합한 아크의 길이는 몇 mm정도인가?

1

3.2mm

2

4.0mm

3

4.8mm

4

5.0mm

정답 및 해설

아크 길이는 용접봉 심선의 지름과 같거나 그 이하로 한다.

문제 51

피복 아크 용접봉의 피복제의 주된 역할로 옳은 것은?

1

스패터의 발생을 많게 한다.

2

용착 금속에 필요한 합금 원소를 제거한다.

3

모재 표면에 산화물이 생기게 한다.

4

용착 금속의 냉각 속도를 느리게 하여 급랭을 방지한다.

정답 및 해설

스패터 발생을 적게

용착 금속의 질을 좋게 함

아크의 안정

탈산 정련 작용

급랭 방지

필요 원소 보충

중성, 환원성 가스 발생시켜 용융 금속 보호

문제 52

피복 아크 용접봉의 피복제 작용을 설명한 것으로 틀린 것은?

1

아크를 안정시킨다.

2

점성을 가진 무거운 슬래그를 만든다.

3

용착 금속의 탈산 정련 작용을 한다.

4

전기 절연 작용을 한다.

정답 및 해설

스패터 발생을 적게

용착 금속의 질을 좋게 함

아크의 안정

탈산 정련 작용

급랭 방지

필요 원소 보충

중성, 환원성 가스 발생시켜 용융 금속 보호

문제 53

교류 아크 용접기를 사용할 때 피복 용접봉을 사용하는 이유로 가장 적합한 것은?

1

전력 소비량을 절약하기 위하여

2

용착 금속의 질을 양호하게 하기 위하여

3

용접 시간을 단축하기 위하여

4

단락 전류를 갖게 하여 용접기의 수명을 길게 하기 위하여

정답 및 해설

스패터 발생을 적게

용착 금속의 질을 좋게 함

아크의 안정

탈산 정련 작용

급랭 방지

필요 원소 보충

중성, 환원성 가스 발생시켜 용융 금속 보호

문제 54

피복 아크 용접에서 피복제의 성분에 포함되지 않는 것은?

1

피복 안정제

2

가스 발생제

3

피복 이탈제

4

슬래그 생성제

정답 및 해설

아크 안정제, 가스 발생제, 슬래그 생성제, 탈산제, 고착제 등

문제 55

연강용 피복 아크 용접봉의 피복제 계통에 속하지 않는 것은?

1

철분산화철계

2

철분저수소계

3

저셀룰로오스계

4

저수소계

정답 및 해설

가스발생식에서 고셀룰로오스계

문제 56

아크 발생열에 의해 피복제가 분해되어 일산화탄소, 이산화탄소, 수증기 등의 가스 발생제가 되는 가스 실드식 피복제의 성분은?

1

규산화나트륨

2

셀룰로오스

3

규사

4

일미나이트

정답 및 해설

피복제 중 가스 발생제는 셀룰로오스, 탄산바륨, 석회석, 톱밥, 녹말 등

문제 57

아크 용접에서 피복 배합제 중 탈산제에 해당되는 것은?

1

산성 백토

2

산화타이타늄

3

페로망가니즈

4

규산나트륨

정답 및 해설

탈산제로 금속 망가니즈, Al 분말로 철과 합한 페로망가니즈, 페로규소, 페로알루미늄 등이 사용됨

문제 58

피복 아크 용접봉에서 용융 금속 중에 침투한 산화물을 제거하는 탈산 정련 작용제로 사용되는 것은?

1

붕사

2

석회석

3

형석

4

규소철

정답 및 해설

석회석과 형석은 아크 안정제, 붕사는 가스 용접과 납땜에 사용되는 용제임

문제 59

용접 피복제의 성분 중 아크 안정제 역할을 하는 것은?

1

알루미늄

2

마그네슘

3

니켈

4

석회석

정답 및 해설

아크 안정제 - 규산칼륨, 규산나트륨, 산화타이타늄, 석회석 등

문제 60

피복 아크 용접에서 피복 배합제 중 아크 안정제에 속하지 않는 것은?

1

석회석

2

마그네슘

3

규산칼륨

4

산화타이타늄

정답 및 해설

아크 안정제 - 규산칼륨, 규산나트륨, 산화타이타늄, 석회석 등


마그네슘은 탈산제로 사용

문제 61

스테인리스강 피복 아크 용접봉 종류에서 아크가 안정되고 주로 아래보기 및 수평 필릿에 사용되는 용접봉은?

1

라임계 용접봉

2

티탄계 용접봉

3

저수소계 용접봉

4

철분계 용접봉

정답 및 해설

티탄계 용접봉

아크가 안정되고 스패터가 적음

슬래그가 표면을 잘 덮음

아래보기, 수평 필릿의 전용 용접봉임

문제 62

연강용 피복 아크 용접봉의 종류에서 E4303 용접봉의 피복제 계통은?

1

특수계

2

저수소계

3

일루미나이트계

4

라임티타니아계

정답 및 해설

E4301 - 일미나이트계

E4303 - 라임티타니아계 - 산화티탄 30%

E4311 - 고셀룰로오스계

E4313 - 고산화티탄계 - 산화티탄 35%

E4316 - 저수소계 - 석회석, 형석 등

E4324 - 철분산화티탄계

E4326 - 철분저수소계

E4327 - 철분산화철계

E4340 - 특수계

문제 63

피복제 중에 산화티탄을 약 35% 정도 포함하였고 슬래그의 박리성이 좋아 비드의 표면이 고우며 작업성이 우수한 특징을 지닌 연강용 피복 아크 용접봉은?

1

E4301

2

E4311

3

E4313

4

E4316

정답 및 해설

E4301 - 일미나이트계

E4303 - 라임티타니아계 - 산화티탄 30%

E4311 - 고셀룰로오스계

E4313 - 고산화티탄계 - 산화티탄 35%

E4316 - 저수소계 - 석회석, 형석 등

E4324 - 철분산화티탄계

E4326 - 철분저수소계

E4327 - 철분산화철계

E4340 - 특수계

문제 64

석회석 등의 염기성 탄산염을 주성분으로 하고 용착 금속 중에 수소 함유량이 다른 종류의 피복 아크 용접봉에 비교하여 1/10 정도로 현저하게 적은 용접봉은?

1

E4303

2

E4311

3

E4316

4

E4324

정답 및 해설

E4301 - 일미나이트계

E4303 - 라임티타니아계 - 산화티탄 30%

E4311 - 고셀룰로오스계

E4313 - 고산화티탄계 - 산화티탄 35%

E4316 - 저수소계 - 석회석, 형석 등

E4324 - 철분산화티탄계

E4326 - 철분저수소계

E4327 - 철분산화철계

E4340 - 특수계

문제 65

연강용 피복 아크 용접봉 중 저수소계(E4316)에 대한 설명으로 틀린 것은?

1

석회석이나 형석을 주성분으로 하고 있다.

2

용착 금속 중의 수소 함유량이 다른 용접봉에 비해 1/10 정도로 작다.

3

용접 시점에서 기공이 생기기 쉬우므로 백스탭법을 선택하면 해결할 수도 있다.

4

작업성이 우수하고 아크가 안정하며 용접속도가 빠르다.

정답 및 해설

아크가 약간 불안하고 용접 속도가 느려 작업성이 별로 좋지 않다.

문제 66

다음과 같은 아크 용접봉의 지름은 얼마인가?


E4316-AC-5-400

1

5mm

2

16mm

3

43mm

4

400mm

정답 및 해설

E4316 - 저수소계 용접봉

AC - 교류 용접기

5 - 용접봉 지름

400 - 용접봉 길이

문제 67

고셀룰로오스계 용접봉에 대한 설명으로 틀린 것은?

1

비드 표면이 거칠고 스패터가 많은 것이 결점이다.

2

피복제 중 셀룰로오스계가 20~30% 정도 포함되어 있다.

3

고셀룰로오스계는 E4311로 표시한다.

4

슬래그 생성계에 비해 용접 전류를 10~15% 높게 사용한다.

정답 및 해설

고셀룰로오스계(E4311)

셀롤로오스가 20~30% 포함

가스발생식으로 슬래그가 적어 비드표면이 거칠고 스패터가 많음

사용 전류는 슬래그 실드계에 비해 10~15% 낮게 설정

문제 68

가스 발생식 용접봉의 특징에 대한 설명 중 틀린 것은?

1

전자세 용접이 불가능하다.

2

슬래그 제거가 손쉽다.

3

아크가 매우 안정된다.

4

슬래그 생성식에 비해 용접 속도가 빠르다.

정답 및 해설

가스 발생식은 전자세 용접에 적당

문제 69

연강용 피복 아크 용접봉 중 내균열성이 가장 좋은 용접봉은?

1

고셀룰로오스계

2

일미나이트계

3

고산화타이타늄계

4

저수소계

정답 및 해설

용접봉의 내균열성

저수소계>일미나이트계>고산화철계>고셀룰로오스계>타이타늄계

문제 70

연강용 피복 아크 용접봉의 심선에 대한 설명으로 옳지 않은 것은?

1

주로 저탄소 림드강이 사용됨

2

탄소 함량이 많은 것으로 사용함

3

황이나 인 등의 불순물을 적게 함유함

4

규소의 양을 적게하여 제조함

정답 및 해설

탄소 함량이 많을 경우

용융 온도 저하 냉각속도 커짐

취성 상승 균열의 원인

문제 71

고장력강 피복 아크 용접봉의 설명 중 틀린 것은?

1

모재의 두께를 얇게 할 수 있다.

2

소요 강재의 중량을 상당히 증가시킬 수 있다.

3

재료의 취급이 간단하여 가공이 쉽다.

4

구조물의 하중을 경감시킬 수 있다.

정답 및 해설

소요 강재의 중량을 상당히 경감시킨다.

문제 72

고장력강용 피복 아크 용접봉 중 피복제의 계통이 특수계에 해당되는 것은?

1

E5000

2

E5001

3

E5003

4

E5026

정답 및 해설

고장력강용 피복 아크 용접봉

5001 (일미나이트)

5003 (라임티타니아)

5026 (철분저수소계)

5000,8000 (특수계)


문제 73

표면 경화용 피복 아크 용접봉에 대한 설명 중 틀린 것은?

1

표면 경화를 할 때 균열 방지가 큰 문제이다.

2

중, 고탄소강의 표면 경화를 할 때 반드시 예열만 하면 된다.

3

고합금강을 덧붙임 용접을 할 때 운봉 폭을 너무 넓게 하지 말아야 한다.

4

고속도강 덧붙임 용접을 할 때는 급랭을 피하고 서랭하여 균열을 방지한다.

정답 및 해설

중, 고탄소강의 표면 경화 용접을 할 때에는 반드시 예열 및 후열을 하여야 한다.

문제 74

용접 작업에 영향을 주는 요소 중 틀린 것은?

1

아크 길이는 보통 3mm 이내로 하며 되도록 짧게 운봉한다.

2

용접봉 각도는 진행각과 작업각을 유지해야 한다.

3

아크 전류와 아크 전압을 일정하게 유지하며 용접 속도를 증가하면 비드 폭이 좁아지고 용입은 얕아진다.

4

용접 전류가 낮아도 아크 길이가 길 때 아크는 유지된다.

정답 및 해설

용접 전류값이 높을 때는 아크 길이가 길어도 아크가 유지되고

전류값이 낮을 때는 아크가 소멸된다.

문제 75

피복 아크 용접 작업 중 스패터가 발생하는 원인으로 가장 거리가 먼 것은?

1

전류가 너무 높을 때

2

운봉이 불량할 때

3

건조되지 않은 용접봉을 사용했을 때

4

아크 길이가 너무 짧을 때

정답 및 해설

아크 길이가 너무 길 때 스패터가 발생된다.

문제 76

아크 용접 시 용접 이음의 용융부 밖에서 아크를 발생시킬 때 모재 표면에 결함이 발생하는 것은?

1

아크 스트라이크

2

언더필

3

스캐터링

4

은점

정답 및 해설

아크 스트라이크

용접 이음 부위 밖에서 아크를 발생시킬 때 아크열로 인해 모재에 결함이 생기는 것

문제 77

필터유리(차광유리) 앞에 일반유리(보호유리)를 끼우는 주된 이유는?

1

가시광선을 적게 받기 위하여

2

시력의 장애를 감소시키기 위하여

3

용접 가스를 방지하기 위하여

4

필터유리를 보호하기 위하여

정답 및 해설

필터유리 보호를 위함

문제 78

용접용 케이블 이음에서 케이블을 홀더 끝이나 용접기 단자에 연결하는데 사용되는 부품의 명칭은?

1

케이블 티그

2

케이블 태그

3

케이블 러그

4

케이블 래그

정답 및 해설

케이블 커넥터 중 케이블과 용접기 단자를 연결할 때 케이블 러그를 사용함

문제 79

용접기에 사용되는 전선 중 용접기에서 모재까지 연결하는 케이블은?

1

1차 케이블

2

입력 케이블

3

접지 케이블

4

비닐 코드 케이블

정답 및 해설

용접기에서 모재로 연결되는 선은 접지 케이블

문제 80

전격방지기의 입력선과 용접선으로 용접기의 용량이 300A에 알맞게 들어가는 것은?

1

입력선 14mm² 이상, 용접선 30mm² 이상

2

입력선 25mm² 이상, 용접선 35mm² 이상

3

입력석 25mm² 이상, 용접선 50mm² 이상

4

입력선 30mm² 이상, 용접선 50mm² 이상

정답 및 해설
정답 이미지
문제 81

전격방지기가 설치된 용접기의 가장 적당한 무부하 전압은?

1

25V 이하

2

50V 이하

3

75V 이하

4

상관없음

문제 82

용접 흄은 용접 시 열에 의해 증발된 물질이 냉각되어 생기는 미세한 소립자를 말하는데 다음 중 옳지 않은 것은?

1

용접 흄은 고온의 아크 발생 열에 의해 용융 금속 증기가 주위에 확산됨으로써 발생된다.

2

피복 아크 용접에 있어서의 흄 발생량과 용접 전류의 관계는 전류나 전압, 용접봉 지름이 클수록 발생량이 증가한다.

3

피복제 종류에 따라서 라임티타니아계에서는 낮고 라임알루미나이트계에서는 높다.

4

그 외 발생량에 관해서는 용접 토치(홀더)의 경사 각도가 작고 아크 길이가 짧을수록 발생량이 증가한다.

정답 및 해설

그 외 발생량에 관해서는 용접 토치의 경사 각도가 크고 아크 길이가 길수록 발생량이 증가한다.


(흄도 안좋은거잖아, 그니까 웬만하면 안좋은건 아크길이가 길 경우네)

문제 83

용접 설비 중 환기 장치(후드)는 인체에 해로운 분진, 흄 등을 배출하기 위하여 설치하는 국소 배기 장치인데 다음 중 틀린 것은?

1

유해 물질이 발생하는 곳마다 설치할 것

2

유해 인자의 발생 형태와 비중, 작업 방법 등을 고려하여 해당 분진 등의 발산원을 제어할 수 있는 구조로 설치할 것

3

후드 형식은 가능하면 포위식 또는 부스식 후드를 설치할 것

4

내부식 또는 리시버식 후드는 해당 분진 등의 발산원에 가장 가까운 위치에 설치할 것

정답 및 해설

"외부식" 또는 리시버식 후드는 해당 분진 등의 발산원에 가장 가까운 위치에 설치할 것

문제 84

분진 등을 배출하기 위하여 설치하는 국소 배기 장치인 덕트는 기준에 맞도록 설치하여야 하는데 다음 중 틀린 것은?

1

가능하면 길이는 짧게 하고 굴곡부의 수는 적게 할 것

2

접속부의 안쪽은 돌출된 부분이 없도록 할 것

3

덕트 내부에 오염물질이 쌓이지 않도록 이송 속도를 유지할 것

4

연결 부위 등은 외부 공기가 들어와 환기를 좋게 할 것

정답 및 해설

연결 부위 등은 외부 공기가 들어오지 않도록 할 것

문제 85

국소 배기 장치에서 후드를 추가로 설치해도 쉽게 정압 조절이 가능하고 사용하지 않는 후드를 막아 다른 곳에 필요한 정압을 보낼 수 있어 현장에서 가장 편리하게 사용할 수 있는 압력 균형 방법은?

1

댐퍼 조절법

2

회전수 변화

3

압력 조절법

4

안내익 조절법

정답 및 해설

댐퍼 조절법(=부착법) : 풍량을 조절하기 가장 쉬운 방법이며 위의 설명 그대로이다.



회전수 변화(=조절법) : 풍량을 크게 바꿀 때 적당한 방법

압력 조절법 : 압력을 제어하여 조절

안내익 조절법 : 안내 날개의 각도를 변화시켜 송풍량을 조절하는 방법

문제 86

일반적으로 국소 배기 장치를 가동할 경우에 가장 적합한 상황에 해당하는 것은?

1

최종 배출구가 작업장 내에 있다.

2

사용하지 않는 후드는 댐퍼로 차단되어 있다.

3

증기가 발생하는 도장 작업 지점에는 여과식 공기 정화 장치가 설치되어 있다.

4

여름철 작업장 내에서는 오염물질 발생 장소를 향하여 대형 선풍기가 바람을 불어주고 있다.

정답 및 해설

제곧내

문제 87

다음 중 서브머지드 아크 용접의 다른 명칭으로 불리어지는 것이 아닌 것은?

1

잠호 용접

2

불가시 아크 용접

3

유니언 멜트 용접

4

가시 아크 용접

정답 및 해설

잠호용접, 유니언멜트용접, 링컨용접, 불가시아크용접 이라고 불림


문제 88

서브머지드 아크 용접의 장점에 해당하지 않는 것은?

1

용접 속도가 수동 용접보다 빠르고 능률이 높다.

2

개선각을 작게 하여 용접 패스수를 줄일 수 있다.

3

콘택트 팁에서 통전되므로 와이어 중에 저항열이 적게 발생되어 고전류 사용이 가능하다.

4

용접 진행 상태의 좋고 나쁨을 육안으로 확인할 수 있다.

정답 및 해설

서브머지드 아크 용접 특징

1. 용융속도 및 용착속도 빠르고 용입 깊음

2. 특수 지그 사용이 아니라면 아래보기나 수평 필릿에 한정됨

3. 불가시 용접으로 용접 도중 용접 상태 확인 불가능

4. 용접선의 길이가 짧거나 복잡한 곡선에서 비능률적

5. 유해광선 발생 적음

6. 개선각을 작게 하여 용접의 패스수를 줄일 수 있음

7. 열에너지의 손실이 적어 후판 용접에 적합

8. 소모식으로 비드와 외관이 아름다움

9. 모재 두께가 두꺼운 용접에 효율적

문제 89

서브머지드 아크 용접법의 설명 중 잘못된 것은?

1

용접 속도와 용착 속도가 빠르며 용입이 깊다.

2

비소모식이므로 비드와 외관이 거칠다.

3

모재 두께가 두꺼운 용접에 효율적이다.

4

용접선이 수직인 경우 적용이 곤란하다.

정답 및 해설

서브머지드 아크 용접 특징

1. 용융속도 및 용착속도 빠르고 용입 깊음

2. 특수 지그 사용이 아니라면 아래보기나 수평 필릿에 한정됨

3. 불가시 용접으로 용접 도중 용접 상태 확인 불가능

4. 용접선의 길이가 짧거나 복잡한 곡선에서 비능률적

5. 유해광선 발생 적음

6. 개선각을 작게 하여 용접의 패스수를 줄일 수 있음

7. 열에너지의 손실이 적어 후판 용접에 적합

8. 소모식으로 비드와 외관이 아름다움

9. 모재 두께가 두꺼운 용접에 효율적

문제 90

잠호 용접의 장점에 속하지 않는 것은?

1

대전류를 사용하므로 용입이 깊다.

2

비드 외관이 아름답다.

3

작업 능률이 피복 금속 아크 용접에 비하여 판 두께 12mm 에서 2~3배 높다.

4

용접 시 아크가 잘 보여 확인할 수 있다.

정답 및 해설

서브머지드 아크 용접 특징

1. 용융속도 및 용착속도 빠르고 용입 깊음

2. 특수 지그 사용이 아니라면 아래보기나 수평 필릿에 한정됨

3. 불가시 용접으로 용접 도중 용접 상태 확인 불가능

4. 용접선의 길이가 짧거나 복잡한 곡선에서 비능률적

5. 유해광선 발생 적음

6. 개선각을 작게 하여 용접의 패스수를 줄일 수 있음

7. 열에너지의 손실이 적어 후판 용접에 적합

8. 소모식으로 비드와 외관이 아름다움

9. 모재 두께가 두꺼운 용접에 효율적

문제 91

서브머지드 아크 용접의 단점으로 틀린 것은?

1

아크가 보이지않으므로 용접의 좋고 나쁨을 확인하면서 용접할 수가 없다.

2

일반적으로 용입이 깊으므로 요구되는 용접 홈 가공의 정도가 심하다.

3

용입이 크므로 모재의 재질을 신중하게 선택한다.

4

특수한 장치를 사용하지 않는 한 용접 자세가 아래보기, 수직, 수평 필릿에 한정된다.

정답 및 해설

서브머지드 아크 용접 특징

1. 용융속도 및 용착속도 빠르고 용입 깊음

2. 특수 지그 사용이 아니라면 아래보기나 수평 필릿에 한정됨

3. 불가시 용접으로 용접 도중 용접 상태 확인 불가능

4. 용접선의 길이가 짧거나 복잡한 곡선에서 비능률적

5. 유해광선 발생 적음

6. 개선각을 작게 하여 용접의 패스수를 줄일 수 있음

7. 열에너지의 손실이 적어 후판 용접에 적합

8. 소모식으로 비드와 외관이 아름다움

9. 모재 두께가 두꺼운 용접에 효율적

문제 92

서브머지드 아크 용접에 대한 설명 중 틀린 것은?

1

용접선이 복잡한 곡선이나 길이가 짧으면 비능률적이다.

2

용접부가 보이지 않으므로 용접 상태의 좋고 나쁨을 확인할 수 없다.

3

일반적으로 후판의 용접에 사용되므로 루트 간격이 0.8mm 이하이면 오버랩이 많이 생긴다.

4

용접 홈의 가공은 수동 용접에 비하여 정밀도가 좋아야 한다.

정답 및 해설

서브머지드 아크 용접(SAW)은 입상(알갱이) 모양의 플럭스 속에 와이어를 공급하여 아크를 발생시키는 방식입니다. 이 방식은 용입이 깊고 용착 효율이 매우 높기 때문에 루트 간격이 너무 크면(약 0.8mm 이상) 오히려 용융 금속이 반대편으로 흘러내리는 용락(Burn through) 현상이 발생하기 쉽습니다. 따라서 루트 간격을 0.8mm 이하로 작고 정밀하게 유지해야 하며, "0.8mm 이하일 때 오버랩이 많이 생긴다"는 설명은 사실과 반대됩니다.

문제 93

다음은 서브머지드 아크 용접의 용접장치를 열거한 것이다. 용접 헤드에 속하지 않는 것은?

1

심선을 보내는 장치

2

진공 회수 장치

3

접촉 팁 및 그의 부속품

4

전압 제어 상자

정답 및 해설

용접 전원

전압 제어 상자

심선을 보내는 장치

접촉 팁

용접 와이어

용제 호퍼

주행 대차 등이 있으며 용접 전원을 제외한 나머지를 용접 헤드라 함

문제 94

서브머지드 아크 용접의 용접 헤드에 속하지 않는 것은?

1

와이어 송급 장치

2

제어 장치

3

용접 레일

4

콘택트 팁

정답 및 해설

용접 전원

전압 제어 상자

심선을 보내는 장치

접촉 팁

용접 와이어

용제 호퍼

주행 대차 등이 있으며 용접 전원을 제외한 나머지를 용접 헤드라 함

문제 95

서브머지드 아크 용접기 중 경량형이라 불리는 것은?

1

4000A

2

2000A

3

1200A

4

900A

정답 및 해설

대형 용접기 : 최대 전류 4000A

표준 만능형 용접기 : 최대 전류 2000A

경량형 용접기 : 최대 전류 1200A

반자동형 용접기 : 최대전류 900A

문제 96

다음은 서브머지드 아크 용접기를 전류용량으로 구별한 것이다 틀린 것은?

1

400A

2

900A

3

1200A

4

2000A

정답 및 해설

대형 용접기 : 최대 전류 4000A

표준 만능형 용접기 : 최대 전류 2000A

경량형 용접기 : 최대 전류 1200A

반자동형 용접기 : 최대전류 900A

문제 97

다음 중 서브머지드 아크 용접에서 두 개의 와이어를 똑같은 전원에 접속하며 비드의 폭이 넓고 용입이 깊은 용접부가 얻어져 능률이 높은 다전극 방식은?

1

횡직렬식

2

종직렬식

3

횡병렬식

4

탠덤식

정답 및 해설

다전극 용접기

1. 탠덤식 : 두 개의 전극 와이어를 각각 독립된 전원에 연결하는 방식

2. 횡직렬식 : 두 개의 와이어에 전류를 직렬로 흐르게 함

3. 횡병렬식 : 두 개의 와이어를 똑같은 전원에 접속

문제 98

서브머지드 아크 용접에서 용접 전류가 낮을 때 일어나는 현상 중 틀린 것은?

1

용입 깊이가 부족하다.

2

여성(餘盛) 높이가 부족하다.

3

비드 폭이 부족하다.

4

비드 폭이 너무 넓게 된다.

정답 및 해설

용접 전류가 낮으면

용입 깊이, 여성(餘盛) 높이, 비드 폭이 부족

문제 99

서브머지드 아크 용접에서 아크 전압에 관한 설명으로 틀린 것은?

1

아크 전압이 낮으면 용입이 깊고 비드 폭이 좁다.

2

아크 전압이 낮으면 균열이 발생하기 쉽다.

3

아크 전압이 높으면 비드 폭이 넓은 형상이 되어 여성(餘盛) 부족이 되기 쉽다.

4

아크 전압이 높으면 용입이 깊고 비드 폭이 좁아진다.

정답 및 해설

용접 전류가 낮으면

용입 깊이, 여성(餘盛) 높이, 비드 폭이 부족

문제 100

다음은 서브머지드 아크 용접의 용접 속도에 관한 것이다. 틀린 것은?

1

용접 속도를 작게 하면 큰 용융지가 형성되고 비드가 편평하게 된다.

2

용접 속도를 작게 하면 여성(餘盛) 부족이 되기 쉽다.

3

용접 속도가 과대하면 오버랩이 발생한다.

4

용접 속도가 과대하면 용착 금속이 적게 된다.

정답 및 해설

용접 속도가 과대하면 언더컷이 발생하고 용착 금속이 적게 된다.

문제 101

서브머지드 아크 용접에 대한 설명으로 틀린 것은?

1

용접 전류를 증가시키면 용입이 증가한다.

2

용접 전압을 증가하면 비드 폭이 넓어진다.

3

용접 속도가 증가하면 비드 폭과 용입이 감소한다.

4

용접 와이어 지름이 증가하면 용입이 깊어진다.

정답 및 해설

와이어 지름이 작으면 용입이 깊고 비드 폭이 좁아짐

문제 102

서브머지드 아크 용접에서 와이어 돌출 길이는 와이어 지름의 몇 배 전후가 적당한가?

1

2배

2

4배

3

6배

4

8배

문제 103

서브머지드 아크 용접에 사용되는 용제가 갖추어야 할 성질 중 잘못된 것은?

1

아크 발생이 잘 되고 지속적으로 유지시키며 안정된 용접을 할 수 있을 것

2

용착 금속에 합금 성분을 첨가시키고 탈산, 탈황 등의 정련 작업을 하여 양호한 용착 금속을 얻을 수 있을 것

3

적당한 용융 온도와 점성 온도 특성을 가지며 슬래그의 이탈성이 양호하고 양호한 비드를 형성할 것

4

적당한 입도가 필요 없이 아크의 보호성이 좋을 것

정답 및 해설

적당한 입도를 가져 아크의 보호성이 좋을 것

문제 104

다음은 서브머지드 아크 용접의 용제의 종류이다. 틀린 것은?

1

용융형 용제

2

소결형 용제

3

혼성형 용제

4

혼합형 용제

정답 및 해설

서브머지드 아크 용접(SAW)용 용제는 제조 방법에 따라 크게 세 가지로 분류됩니다.


용융형 용제 (Fused Flux): 원료를 전기로에서 1,300℃ 이상으로 녹여 냉각시킨 후 분쇄한 것으로, 유리 모양의 광택이 있고 흡습성이 적습니다.

소결형 용제 (Sintered Flux): 원료에 결합제를 넣어 400~1,000℃ 정도의 저온에서 구워 만든 것으로, 합금 원소 첨가가 용이하지만 흡습성이 있습니다.

혼성형 용제: 용융형 용제와 소결형 용제를 적절한 비율로 섞어 만든 용제입니다.

문제 105

서브머지드 아크 용접의 용제에 대한 설명 중 용융형 용제의 특성이 아닌 것은?

1

비드 외관이 아름답다.

2

흡습성이 높아 재건조가 필요하다.

3

용제의 화학적 균일성이 양호하다.

4

용융 시 분해되거나 산화되는 원소를 첨가할 수 있다.

정답 및 해설

용융형 용제 (Fused Flux)

원료를 전기로나 반사로에서 고온(약 1300~1500°C)으로 녹인 후 냉각하여 파쇄한 용제입니다.

특징:

균일성: 고온에서 완전히 용해된 후 응고되었기 때문에 화학 성분이 매우 균일합니다.

내흡습성: 유리질 구조로 되어 있어 습기를 잘 흡수하지 않아 보관이 용이하고 수소 지연 균열에 강합니다.

재사용성: 입자가 단단하여 회수 및 재사용 시 미분(가루) 발생이 적습니다.

제한사항: 고온 제조 공정 중 합금 원소가 타버리기 때문에, 용제를 통한 합금 첨가가 어렵습니다.



소결형 용제 (Bonded/Agglomerated Flux)

원료 분말에 규산소다(물유리) 등의 결합제를 섞어 입자로 만든 후, 비교적 낮은 온도(약 400~600°脫)에서 가열하여 굳힌 용제입니다.

특징:

합금 첨가 용이: 낮은 온도에서 제조되므로 합금 원소나 탈산제를 자유롭게 첨가할 수 있어 용착 금속의 성질 조절이 쉽습니다.

두꺼운 슬래그: 용융형보다 비중이 가벼워 슬래그 박리성이 우수하고, 대전류 용접에 유리합니다.

흡습성 주의: 결합제를 사용했기 때문에 습기를 흡수하기 쉽습니다. 사용 전 반드시 건조가 필요하며, 관리가 소홀하면 기공이나 균열이 발생할 수 있습니다.

용도: 고장력강, 스테인리스강, 합금강 용접 및 육성 용접.


문제 106

불활성 가스 텅스텐 아크 용접법의 명칭이 아닌 것은?

1

비용극식 불활성 가스 아크 용접법

2

헬륨-아크 용접법

3

아르곤 아크 용접법

4

시그마 용접법

정답 및 해설

시그마 용접법은 MIG 용접법의 이름으로 그 외에 에어코매틱 용접법, 필러 아크 용접법, 아르고노트 용접법 등이 있다.

문제 107

불활성 가스 텅스텐 아크 용접의 특징으로 틀린 것은?

1

보호 가스가 투명하여 가시 용접이 가능하다.

2

가열 범위가 넓어 용접으로 인한 변형이 크다.

3

용제가 불필요하고 깨끗한 비드 외관을 얻을 수 있다.

4

피복 아크 용접에 비해 용접부의 연성 및 강도가 우수하다.

정답 및 해설

불활성 가스 텅스텐 아크 용접의 특징


가열 범위가 적어 용접으로 인한 변형이 적음

열의 집중 효과가 양호함

우수한 용착 금속을 얻을 수 있음

전자세 용접이 가능함

저전류에서도 아크가 안정되어 박판의 용접에 유리함

거의 모든 금속의 용접이 가능함

가시 아크로 육안으로 직접 확인하며 용접이 가능함

문제 108

불활성 가스 텅스텐 아크 용접에 대한 설명으로 틀린 것은?

1

직류 역극성으로 용접하면 청정 작용을 한다.

2

가스 노즐은 일반적으로 세라믹 노즐을 사용한다.

3

불가시 용접으로 용접 중에는 용접부를 확인할 수 없다.

4

용접용 토치는 냉각 방식에 따라 수랭식과 공랭식으로 구분된다.

정답 및 해설

불활성 가스 텅스텐 아크 용접의 특징


가열 범위가 적어 용접으로 인한 변형이 적음

열의 집중 효과가 양호함

우수한 용착 금속을 얻을 수 있음

전자세 용접이 가능함

저전류에서도 아크가 안정되어 박판의 용접에 유리함

거의 모든 금속의 용접이 가능함

가시 아크로 육안으로 직접 확인하며 용접이 가능함

문제 109

TIG 용접기 설치를 위한 장소에 대한 설명 중 틀린 것은?

1

휘발성 가스나 기름이 있는 곳을 피한다.

2

습기 또는 먼지 등이 많은 장소는 용접기 설치를 피한다.

3

벽에서 5cm 이상 떨어지고 바닥면이 견고하고 수평인 곳을 선택한다.

4

비, 바람이 치는 옥외 또는 주위 온도가 -10℃ 이하인 곳은 피한다.

정답 및 해설

벽에서 30cm 이상 떨어지고, 바닥면이 견고하고 수평인 곳을 선택한다.

문제 110

TIG 용접에서 교류 전원 사용 시 발생하는 직류 성분을 없애기 위하여 용접기 2차 회로에 삽입하는 것 중 틀린 것은?

1

정류기

2

직류 콘덴서

3

축전지

4

컨덕턴스

정답 및 해설

TIG용접에서 교류에서 발생되는 불평형 전류를 방지하기 위해 2차 회로에 삽입하는 것

- 직류 콘덴서, 정류기, 리액터, 축전지 등

문제 111

용접 작업에서 아크를 쉽게 발생하기 위하여 용접기에 들어가는 장치는?

1

전격 방지기

2

원격 제어 장치

3

무선식 원격 제어 장치

4

고주파 발생 장치

정답 및 해설

고주파 발생 장치는 아크의 안정을 확보하기 위하여 상용 주파수의 아크 전류 외에 고전압 3000~4000V를 발생하여 용접 전류를 중첩시키는 부속 장치이다.


고주파 발생 장치의 고주파 전원을 사용하게 되면 전극이 모재와 접촉하지 않아도 아크가 발생하게 되므로 아크의 발생이 용이하고 전극봉의 오염 및 수명이 연장된다.

문제 112

불활성 가스 텅스텐 아크 용접에서 전극을 모재에 접촉시키지 않아도 아크 발생이 되는 이유로 가장 적합한 것은?

1

전압을 높게 하기 때문에

2

텅스텐의 작용으로 인해서

3

아크 안정제를 사용하기 때문에

4

고주파 발생 장치를 사용하기 때문에

정답 및 해설

고주파 발생 장치는 아크의 안정을 확보하기 위하여 상용 주파수의 아크 전류 외에 고전압 3000~4000V를 발생하여 용접 전류를 중첩시키는 부속 장치이다.


고주파 발생 장치의 고주파 전원을 사용하게 되면 전극이 모재와 접촉하지 않아도 아크가 발생하게 되므로 아크의 발생이 용이하고 전극봉의 오염 및 수명이 연장된다.

문제 113

TIG 용접 시 교류 용접기에 고주파 전류를 사용할 때의 특징이 아닌 것은?

1

아크는 전극을 모재에 접촉시키지 않아도 발생된다.

2

전극의 수명이 길다.

3

일정 지름의 전극에 대해 광범위한 전류의 사용이 가능하다.

4

아크가 길어지면 끊어진다.

정답 및 해설

아크가 길어진다고 끊어지진 않는다.


고주파 발생 장치는 아크의 안정을 확보하기 위하여 상용 주파수의 아크 전류 외에 고전압 3000~4000V를 발생하여 용접 전류를 중첩시키는 부속 장치이다.


고주파 발생 장치의 고주파 전원을 사용하게 되면 전극이 모재와 접촉하지 않아도 아크가 발생하게 되므로 아크의 발생이 용이하고 전극봉의 오염 및 수명이 연장된다.

문제 114

직류 정극성에 대한 설명으로 올바르지 못한 것은?

1

모재를 (+)극에, 용접봉을 (-)극에 연결한다.

2

용접봉의 용융이 느리다.

3

모재의 용입이 길다.

4

용접 비드의 폭이 넓다.

정답 및 해설

직류정극성(DCSP)은 모재에 양극 (+), 전극봉에 음극 (-)을 연결하여 양극에 발열량이 70~80%, 음극에서는 20~30%로 모재 측에 열 발생이 많아 용입이 깊게되고 음극인 전극봉(용접봉)은 천천히 녹는다.


역극성은 반대로 모재가 천천히 녹고 용접봉은 빨리 용융되어 비드가 용입이 얕고 넓어진다.


즉, 정극성은 비드가 용입이 깊고 폭이 좁아지는 것이다.

문제 115

직류 역극성을 이용한 용접에 대한 설명으로 옳은 것은?

1

모재의 용입이 깊다.

2

용접봉의 용융 속도가 느려진다.

3

용접봉을 음(-), 모재를 양극(+)에 설치한다.

4

얇은 판의 용접에서 용락을 피하기 위하여 사용한다.

정답 및 해설

직류정극성(DCSP)은 모재에 양극 (+), 전극봉에 음극 (-)을 연결하여 양극에 발열량이 70~80%, 음극에서는 20~30%로 모재 측에 열 발생이 많아 용입이 깊게되고 음극인 전극봉(용접봉)은 천천히 녹는다.


역극성은 반대로 모재가 천천히 녹고 용접봉은 빨리 용융되어 비드가 용입이 얕고 넓어진다.


즉, 정극성은 비드가 용입이 깊고 폭이 좁아지는 것이다.

문제 116

TIG 용접기에서 직류 역극성을 사용하였을 경우 용접 비드의 형상으로 맞는 것은?

1

비드 폭이 넓고 용입이 깊다.

2

비드 폭이 넓고 용입이 얕다.

3

비드 폭이 좁고 용입이 깊다.

4

비드 폭이 좁고 용입이 얕다.

정답 및 해설

직류정극성(DCSP)은 모재에 양극 (+), 전극봉에 음극 (-)을 연결하여 양극에 발열량이 70~80%, 음극에서는 20~30%로 모재 측에 열 발생이 많아 용입이 깊게되고 음극인 전극봉(용접봉)은 천천히 녹는다.


역극성은 반대로 모재가 천천히 녹고 용접봉은 빨리 용융되어 비드가 용입이 얕고 넓어진다.


즉, 정극성은 비드가 용입이 깊고 폭이 좁아지는 것이다.

문제 117

TIG 용접에서 직류 역극성이 정극성보다 전극봉의 과열로 인한 소손이 우려되어 정극성보다 약 몇 배 정도 굵은 것을 사용해야 하는가?

1

2배

2

3배

3

4배

4

6배

정답 및 해설

직류 정극성 (DCSP):

(-) 전극봉, (+) 모재

전자가 전극봉에서 모재로 이동합니다.

열의 70%가 모재에 집중되고, 30%가 전극봉에 집중됩니다.

전극봉이 비교적 시원하므로 가느다란 봉으로도 깊은 용입을 얻을 수 있습니다.


직류 역극성 (DCRP):

(+) 전극봉, (-) 모재

전자가 모재에서 전극봉으로 이동합니다.

열의 70%가 전극봉에 집중됩니다.

전극봉이 쉽게 가열되어 끝이 뭉툭해지거나 녹아내릴 위험(소손)이 매우 큽니다.



실제 용접 데이터와 이론적 허용 전류표를 비교했을 때, 동일한 전류값에서 역극성 전극봉은 정극성 전극봉보다 직경 기준으로 약 4배 정도 굵어야 전극봉의 소손 없이 안정적인 아크를 유지할 수 있다는 결과가 도출됩니다.


문제 118

가스 텅스텐 아크 용접기의 용접 장치 및 구성 중 틀린 것은?

1

전원 장치

2

제어 장치

3

가스 공급 장치

4

전격 저주파 방지 장치

정답 및 해설

가스 텅스텐 아크 용접기의 주요 장치


전원 장치, 제어 장치, 가스 공급 장치, 고주파 발생 장치, 용접 토치

부속기구로는 전원 케이블, 가스 호스, 원격 전류 조정기, 가스 조정기 등

문제 119

불활성 가스 텅스텐 아크 용접을 할 때 주로 사용되는 가스는?

1

H₂

2

Ar

3

CO₂

4

C₂H₂

정답 및 해설

불활성 가스 텅스텐 아크 용접에 이용되는 가스는 주로 Ar, He 이다.


불활성 가스니까.

문제 120

TIG 용접 시 보호 가스로 쓰이는 아르곤과 헬륨의 특징을 비교할 때 틀린 것은?

1

헬륨은 용접 입열이 많으므로 후판 용접에 적합하다.

2

헬륨은 열 영향부가 아르곤보다 좁고 용입이 깊다.

3

아르곤은 헬륨보다 가스 소모량이 적고 수동 용접에 많이 쓰인다.

4

헬륨은 위보기 자세나 수직 자세 용접에서 아르곤 보다 효율이 떨어진다.

정답 및 해설

헬륨은 수소 다음으로 가벼운 기체이므로 위보기 자세나 수직 자세 용접에서 아르곤보다 효율이 높다.

문제 121

TIG 용접 장소에서 환기 장치를 확인하는데 틀린 것은?

1

흄 또는 분진이 발산되는 옥내 작업장에 대하여는 국소 배기 시설과 같이 배기 장치를 설치한다.

2

국소 배기 시설로 배기되지 않는 용접 흄은 이동식 배기팬 시설을 설치한다.

3

이동 작업 공정에서는 이동식 배기팬을 설치한다.

4

용접 작업에 따라 방진, 방독 또는 송기 마스크를 착용하고 작업에 임하고 용접 작업 시에는 국소 배기 시설을 반드시 정상 가동시킨다.

정답 및 해설

국소 배기 시설로 배기되지 않는 용접 흄은 전체 환기 시설을 설치한다.

문제 122

TIG 용접에서 용접 전류는 150~200A를 사용하는데 직류 정극성 용접을 할 때 노즐 지름(mm)과 가스 유량(L/min)의 적당한 규격으로 맞는 것은?

1

5~9.5 - 4~5

2

5~9.0 - 6~8

3

6~12 - 6~8

4

8~13 - 8~9

정답 및 해설

용접 전류가 150~200A 일 때 직류 정극성 용접 시 노즐 지름 6~12mm, 가스 유량 6~8L/min

교류 용접 시 노즐 지름 11~13mm, 가스 유량 7~10L/min

문제 123

TIG 용접에서 토치의 형태 중 틀린 것은?

1

직선형

2

커브형

3

플렉시블형

4

치차형

정답 및 해설

토치의 형태는 직선, 커브, 플렉시블형이 있다.

문제 124

TIG 용접 토치의 내부 구조에 가스 노즐 또는 가스 컵이라고도 부르는 세라믹 노즐의 재질의 종류가 아닌 것은?

1

세라믹 노즐

2

금속 노즐

3

석영 노즐

4

티타늄 노즐

정답 및 해설

가스 노즐은 재질에 따라 세라믹 노즐, 금속 노즐, 석영 노즐 등이 있다.

문제 125

TIG 용접법으로 판 두께 0.8mm의 스테인리스 강판을 받침판을 사용하여 90~140A로 자동 용접 시 적합한 전극의 지름은?

1

1.6mm

2

2.4mm

3

3.2mm

4

6.4mm

정답 및 해설

스테인리스 강판 0.8mm

자동 용접 시 전극 1.6mm, 전류 90~140A

수동 용접 시 전극 1~1.6mm, 전류 30~50A

문제 126

다음은 TIG 용접에 사용되는 토륨-텅스텐 전극에 대한 설명이다. 틀린 것은?

1

저전류에서도 아크 발생이 용이하다.

2

저전압에서도 사용이 가능하고 허용 전류 범위가 넓다.

3

텅스텐 전극에 비해 전자 방사 능력이 현저하게 뛰어나다.

4

교류 전원 사용 시 불평형 직류분이 작아 바람직하다.

정답 및 해설

토륨 - 텅스텐 전극은 교류 전원 사용 시 불평형 직류 전류가 증대하여 바람직하지 못하다.

문제 127

TIG 용접에 사용되는 전극봉의 재료는 다음 중 어느 것인가?

1

알루미늄 봉

2

스테인리스 봉

3

텅스텐 봉

4

구리 봉

정답 및 해설

TIG 용접 - Tungsten Inert Gas 용접

문제 128

TIG 용접의 용접 조건으로서 틀린 것은?

1

원격 전류 조정기 또는 용접기 본체 전면 패널의 전류 조정기에 의해 조정할 수 있다.

2

용접 속도는 일반적으로 수동 용접의 경우 5~100cm/min 정도의 범위에서 움직이는 것이 안정된 아크의 상태를 유지할 수 있다.

3

용접 속도가 지나치게 빠르면 모재의 언더컷이 발생하는 경우가 있다.

4

아크 길이를 길게 하면 아크의 크기가 커져 높은 전압을 필요로 한다.

정답 및 해설

용접 속도는 일반적으로 수동 용접의 경우 5~50cm/min 정도의 범위에서 움직이는 것이 다른 용접에 비해 안정된 아크의 상태를 유지할 수 있다.

문제 129

TIG 용접으로 Al을 용접할 때 가장 적합한 용접 전원은?

1

DC SP

2

DC RP

3

AC HF

4

AC RP

정답 및 해설

고주파를 병용한 교류 (AC HF)를 사용하면 반파에 청정 작용이 있고 용접도 양호하다.


DC SP = 직류 정극성

DC RP = 직류 역극성

AC HF = 교류 고주파

AC RP = 교류 역극성

문제 130

구조물의 조립을 위한 가용접의 주의사항 중 틀린 것은?

1

본 용접사와 동등한 기량을 가진 용접사가 가용접을 실시한다.

2

본 용접과 같은 온도에서 후열 작업을 실시한다.

3

구조물의 모서리 부분은 용접부가 겹치는 부분이므로 가능한 가용접을 피한다.

4

구조물의 조립 상태에서 시작점과 끝점은 결함 발생이 쉬워 가능한 가용접을 피한다.

정답 및 해설

본 용접과 같은 온도에서 "예열" 작업을 실시한다.

문제 131

가용접 위치와 길이의 선정 시 틀린 것은?

1

가용접의 간격은 판 두께의 15~30배 정도로 하는 것이 좋다.

2

판 두께 3.2mm 이하는 30mm 로 한다.

3

판 두께가 3.2~25mm 까지는 50mm 로 한다.

4

판 두께가 25mm 이상은 50mm 이상의 길이로 해주어야 한다.

정답 및 해설

가용접의 길이

판두께 3.2mm 이하 - 30mm

판두께 3.2~25mm 까지 - 30mm

판두께 25mm 이상 - 50mm

문제 132

TIG 용접기의 일반적인 고장 방지 방법 중 틀린 것은?

1

1,2차 전선의 결선 상태를 정확하게 체결하고 절연이 되도록 한다.

2

용접기의 용량에 맞는 안전 차단 스위치를 선택한다.

3

용접기를 정격사용률 이하로 사용하고 허용사용률을 초과해도 괜찮다.

4

용접기 내부의 고주파 방전 캡, PCB 보드 등에 함부로 손대지 않도록 한다.

정답 및 해설

허용 사용률을 초과하지 않도록 한다.

문제 133

불활성 가스 금속 아크 용접의 특징 설명으로 틀린 것은?

1

TIG 용접에 비해 용융 속도가 느리고 박판 용접에 적합하다.

2

각종 금속 용접에 다양하게 적용할 수 있어 응용 범위가 넓다.

3

보호 가스의 가격이 비싸 연강 용접의 경우에는 부적당하다.

4

비교적 깨끗한 비드를 얻을 수 있고 CO₂ 용접에 비해 스패터 발생이 적다.

정답 및 해설

용융 속도가 빨라 후판 용접에 적합하다.

문제 134

불활성 가스 아크 용접법의 장점이 아닌 것은?

1

불활성 가스의 용접부 보호와 아르곤 가스 사용 역극성 시 청정 효과로 피복제 및 용제가 필요 없다.

2

산화하기 쉬운 금속의 용접이 용이하고 용착부의 모든 성질이 우수하다.

3

저전압 시에도 아크가 안정되고 양호하며 열의 집중 효과가 좋아 용접 속도가 빠르고 또 양호한 용입과 모재의 변형이 적다.

4

두꺼운 판의 모재에는 용접봉을 쓰지 않아도 양호하고 언더컷도 생기지 않는다.

정답 및 해설

얇은 판의 모재에는 용접봉을 쓰지 않아도 양호하고 언더컷도 생기지 않는다.

문제 135

불활성 가스 아크 용접법의 특성 중 틀린 것은?

1

아르곤 가스 사용 직류 역극성 시 청정 효과가 있어 강한 산화막이나 용융점이 높은 산화막이 있는 알루미늄, 마그네슘 등의 용접이 용제 없이 가능하다.

2

직류 정극성 사용 시는 폭이 좁고 용입이 깊은 용접부를 얻으며 청정 효과도 있다.

3

교류 사용 시 용입 깊이는 직류 역극성과 정극성의 중간 정도이고 청정 효과가 있다.

4

고주파 전류 사용 시 아크 발생이 쉽고 안정되며 전극의 소모가 적어 수명이 길고 일정한 지름의 전극에 대해 광범위한 전류의 사용이 가능하다.

정답 및 해설

청정 효과는 없다.

문제 136

불활성 가스 아크 용접법의 특징으로 틀린 것은?

1

아크가 안정되어 스패터가 적고 조작이 용이하다.

2

높은 전압에서 용입이 깊고 용접 속도가 빠르며 잔류 용제 처리가 필요하다.

3

모든 자세 용접이 가능하고 열 집중성이 좋아 용접 능률이 높다.

4

청정 작용이 있어 산화막이 강한 금속의 용접이 가능하다.

정답 및 해설

잔류 용제 처리가 필요한 것은 서브머지드 아크 용접법의 특징이다.

문제 137

MIG 용접법의 특징에 대한 설명으로 틀린 것은?

1

전자세 용접이 불가능하다.

2

용접 속도가 빠르므로 모제의 변형이 적다.

3

피복 아크 용접에 비해 빠른 속도로 용접할 수 있다.

4

후판에 적합하고 각종 금속 용접에 다양하게 적용시킬 수 있다.

정답 및 해설

1. 높은 효율성과 생산성

연속 용접: 소모성 와이어가 자동으로 공급되어 용접봉을 교체하는 번거로움이 없으므로 작업 속도가 매우 빠릅니다.

높은 용착 효율: 용재 손실이 적고 용착 효율이 95% 이상으로 경제적입니다.


2. 깨끗한 용접 결과

슬래그 부재: 플럭스를 사용하지 않아 슬래그가 발생하지 않으며, 용접 후 청소 시간이 거의 들지 않습니다.

적은 변형: 전류 밀도가 높아 용입이 깊고 열 영향부(HAZ)가 좁아 모재의 변형과 재질 변화가 적습니다.


3. 뛰어난 범용성

다양한 금속: 알루미늄, 스테인리스강, 마그네슘, 동합금 등 비철금속 용접에 특히 탁월합니다.

전자세 용접: 숙련도에 따라 하향, 수직, 상향 등 모든 자세에서 용접이 가능합니다.


4. 주의사항 및 한계

바람에 취약: 차폐 가스를 사용하기 때문에 바람이 부는 옥외 작업 시 가스가 흩어져 결함이 생길 수 있습니다.

초기 비용: 장비 구성(가스 실린더, 와이어 피더 등)이 복잡하여 초기 설치 비용이 다소 높습니다.


MIG 용접은 불활성 가스(아르곤, 헬륨)를 쓰지만, 이산화탄소(CO2) 등 활성 가스를 쓰는 방식은 MAG 용접이라고 부릅니다.

문제 138

미그 용접 등에서 용접 전류가 과대할 때 주로 용융풀 앞 기슭으로부터 외기가 스며들어 비드 표면에 주름진 두터운 산화막이 생기는 것을 무엇이라 하는가?

1

퍼커링 현상

2

퍽 마크 현상

3

핀 홀 현상

4

기공 현상

정답 및 해설

퍼커링(Puckering) 현상은 주로 MIG(미그) 용접이나 알루미늄 합금 용접에서 고전류를 사용할 때 발생하는 특이한 결함입니다.

원인: 용접 전류가 너무 높으면 아크의 힘이 강해져 용융풀(Welding Pool)이 심하게 요동칩니다. 이때 용융풀의 앞부분이 움푹 파이면서 그 틈으로 공기(대기)가 유입됩니다.

결과: 유입된 산소와 용융 금속이 반응하여 비드 표면에 검고 주름진 두꺼운 산화막을 형성하게 되며, 이는 용접부의 품질을 크게 저하시킵니다.



2. 퍽 마크 (Pock mark): 용접 비드 표면에 생기는 작은 오목한 구멍이나 자국을 말합니다.

3. 핀 홀 (Pin hole): 용접부 내부에 발생한 가스가 빠져나가지 못해 표면에 바늘구멍처럼 작게 나타나는 기공입니다.

4. 기공 (Blow hole/Porosity): 용융 금속 내부에 가스가 갇혀 형성된 빈 공간을 통칭합니다.

문제 139

MIG 용접에 사용되는 실드 가스가 아닌 것은?

1

아르곤 + 헬륨

2

아르곤 + 탄산가스

3

아르곤 + 수소

4

아르곤 + 산소

정답 및 해설

MIG 용접에 사용되는 실드 가스는

아르곤 + (헬륨 or 탄산가스 or 산소 or 탄산가스+산소) 이다.

문제 140

불활성 가스 아크 용접법에서 실드 가스는 바람의 영향이 충속(m/s) 얼마에 영향을 받는가?

1

0.1~0.3

2

0.3~0.5

3

0.5~2

4

1.5~3

정답 및 해설

풍속이 0.5~2m/s 이상이면 아르곤 가스의 보호 능력이 떨어진다.

용착 속도가 작은 것부터 고속, 고능률 용접에는 그다지 적합하지 않다.

문제 141

불활성 가스 아크 용접으로 용접을 하지 않는 것은?

1

알루미늄

2

스테인리스강

3

티타늄 합금

4

선철

정답 및 해설

불활성 가스 아크 용접에 해당되는 금속은 연강 및 저합금강, 스테인리스강, 알루미늄과 합금, 동 및 동 합금, 티타늄 및 티타늄 합금이다.

선철은 적합하지 않다.

문제 142

MIG 용접은 TIG 용접에 비해 능률이 높기 때문에 두께 몇 mm 이상의 알루미늄, 스테인리스강 등의 용접에 사용되는가?

1

3mm

2

5mm

3

6mm

4

7mm

정답 및 해설

TIG는 3mm 이내가 좋고

MIG는 3mm 이상의 후판에 이용되고 있다.

문제 143

MIG 용접에서 토치의 노즐 끝 부분과 모재와의 거리를 얼마 정도 유지하여야 하는가?

1

3mm 정도

2

6mm 정도

3

8mm 정도

4

12mm 정도

정답 및 해설

MIG 용접의 노즐과 모재의 거리는 12mm 정도 유지 아크 길이는 6~8mm 적당

문제 144

불활성 가스 금속 아크 용접에서 이용하는 와이어 송급 방식이 아닌 것은?

1

풀 방식

2

푸시 방식

3

푸시 - 풀 방식

4

더블 - 풀 방식

정답 및 해설

MIG 나 MAG 용접에서 와이어 송급 방식에는 풀, 푸시, 풀-푸시 방식 3가지가 있음

문제 145

다음은 플럭스 코어드 아크 용접에 대한 설명이다. 틀린 것은?

1

전자세의 용접이 가능하고 탄소강과 합금강의 용접에 가장 많이 사용된다.

2

전류밀도가 낮아 용착 속도가 빠르며 위보기 자세에는 탁월한 성능을 보인다.

3

일부 금속에 제한적 (연강, 합금강, 내열강, 스테인리스강 등)으로 적용되고 있다.

4

용접 중에 흄의 발생이 많고 복합 와이어는 가격이 같은 재료의 와이어보다 비싸다.

정답 및 해설

플럭스 코어드 아크 용접(FCAW)은 내부가 플럭스로 채워진 와이어를 사용하는 방식으로, 현장에서 '반자동 용접'으로 흔히 불립니다.


장점

전 자세 용접 가능 및 높은 용착 효율

금속 회수율이 높고 경제적임

후판 용접 시 결함 발생률이 낮음


단점

와이어 가격이 일반 솔리드 와이어보다 비쌈

용접 흄(연기) 발생량이 많음

슬래그 혼입 방지를 위한 숙련도 필요

문제 146

가스 보호 플럭스 코어드 아크 용접의 특징 중 틀린 것은?

1

이중으로 보호한다는 의미로 듀얼 보호 용접이라고도 한다.

2

전자세 용접을 할 수 있는 방법이 개발되어 3.2mm 정도의 박판까지도 용접이 가능하다.

3

용입 및 용착 효율이 다른 용접 방식에 비해 현저하게 높아 인건비를 절감할 수 있어 자동화에 맞추어 수요가 점차 증가하고 있다.

4

용접의 큰 단점인 스패터 및 흄 가스의 발생으로 인한 용접 결함이 발생할 수 있다.

정답 및 해설

용접의 큰 단점인 스패터 및 흄 가스의 발생으로 인한 용접 결함을 보완할 수 있는데 의의가 있다.

문제 147

자체 보호 플럭스 코어드 아크 용접의 특징 중 틀린 것은?

1

혼합 가스 (75% Ar과 25% CO₂)를 사용할 때 언더컷이 축소되고 아크가 안정되며 스패터가 감소된다.

2

플럭스 코어드 와이어에는 탈산제와 탈질제로 알루미늄을 함유하고 있어 덜 중요한 용접에만 일반적으로 사용한다.

3

사용이 간편하지 않고 적용성이 작으나 용접부 품질이 균일하다.

4

용접 작업자가 용융지를 볼 수 있고 용융금속을 정확하게 조정할 수 있다.

정답 및 해설

사용이 간편하고 적용성이 크며 용접부 품질이 균일하다.

문제 148

플럭스 코어드 아크 용접의 특징으로 틀린 것은?

1

야외에서 용접할 때 풍속 10m/s 정도까지는 바람에 의한 영향이 적으므로 풍속 15m/s까지 적용이 가능하여 현장 용접에 적합하다.

2

보호 가스나 플럭스를 사용하지 않기 때문에 용접기오 와이어를 준비하면 좋고 용접 준비가 간단하다.

3

피복 아크 용접에 비해 아크 타임률이 향상되고 와이어 돌출부가 줄열 가열에서 용착 속도가 빨라지며 피복 아크 용접의 1.5~3배 능률 향상을 기대할 수 있다.

4

용입이 약간 깊고 내균열성은 비교적 양호하며 미세 와이어에서는 반자동 가스 보호 아크 용접과 같이 전체의 용접이 가능하다.

정답 및 해설

용입이 약간 얕음

내균열성은 비교적 양호

미세 와이어에서는 반자동 가스 보호 아크 용접과 같이 전체의 용접이 가능

문제 149

CO₂ 아크 용접에 대한 설명 중 틀린 것은?

1

전류밀도가 높아 용입이 깊고 용접 속도를 빠르게 할 수 있다.

2

용접 장치, 용접 전원 등 장치로서는 MIG 용접과 같은 점이 있다.

3

CO₂ 아크 용접에서는 탈산제로서 Mn 및 Si를 포함한 용접 와이어를 사용한다.

4

CO₂ 아크 용접에서는 차폐 가스로 CO₂에 소량의 수소 가스를 혼합한 것을 사용한다.

정답 및 해설

CO₂ 아크 용접의 혼합 가스는

CO₂-산소

CO₂-아르곤

CO₂-산소-아르곤 등이 있다.

문제 150

일반적인 탄산가스 아크 용접의 특징으로 틀린 것은?

1

가시 아크이므로 시공이 편리하다.

2

바람의 영향을 받지 않으므로 방풍 장치가 필요 없다.

3

전류밀도가 높아 용입이 깊고 용접속도를 빠르게 할 수 있다.

4

용제를 사용하지 않아 슬래그의 혼입이 없고 용접 후의 처리가 간단하다.

정답 및 해설

이산화탄소 아크 용접의 단점

- 바람의 영향을 받으므로 풍속 2m/s 이상에서는 방풍 대책이 필요하다.

- 적용되는 재질이 철 계통으로 한정되어 있다.

- 비드 표면이 피복 아크 용접이나 서브머지드 아크 용접에 비해 거칠다.

문제 151

일반적인 탄산가스 아크 용접의 특징으로 틀린 것은?

1

용접 속도가 빠르다.

2

전류밀도가 높아 용입이 깊다.

3

가시 아크 용접이므로 용융지의 상태를 보면서 용접을 할 수 있다.

4

후판 용접은 단락 이행 방식으로 가능하고 비철 금속 용접에 적합하다.

정답 및 해설

단락 이행에 의하여 박판도 용접이 가능하다.

전자세 용접이 가능하지만 비철 금속 용접은 불가능하다.

문제 152

CO₂ 용접에서 일반적으로 허용되지 않는 풍속은 얼마 이상일 때 방풍막으로 바람을 차단하여야 하는가? (단, 단위는 m/s이다.)

1

2.0

2

1.5

3

1.0

4

0.8

정답 및 해설

이산화탄소 아크 용접에서는 풍속이 2m/s 이상일 때에는 방풍막으로 바람을 차단하여 용접을 해야한다.

문제 153

용접기의 특성에 있어 수하 특성의 역할로 가장 적합한 것은?

1

열량의 증가

2

아크의 안정

3

아크 전압의 상승

4

저항의 감소

정답 및 해설

수하 특성

- 부하 전류가 증가하면 단자 전압이 저하하는 특성

- 아크 길이에 따라 아크 전압이 다소 변하여도 전류가 거의 변하지 않는 안정적인 특성 (= 정전류 특성)

- 피복 아크 용접, TIG 용접, 서브머지드 아크 용접 등에 응용한다.

문제 154

아크 용접기의 특성 중 아크 길이에 따라 전압이 변동하여도 전류값은 거의 변하지 않는 특성은?

1

정전압 특성

2

부하 특성

3

정전류 특성

4

상승 특성

정답 및 해설

수하 특성 중 아크 길이에 따라 전압이 변동하여도 아크 전류가 거의 변하지 않는 특성은 정전류 특성이다.


수하 특성

- 부하 전류가 증가하면 단자 전압이 저하하는 특성

- 아크 길이에 따라 아크 전압이 다소 변하여도 전류가 거의 변하지 않는 안정적인 특성 (= 정전류 특성)

- 피복 아크 용접, TIG 용접, 서브머지드 아크 용접 등에 응용한다.

문제 155

CO₂ 용접기의 특성으로 적합한 것은?

1

수하 특성

2

부특성

3

정전압 특성

4

정전류 특성

정답 및 해설

CO₂ 용접기는 일반적으로 직류 정전압 특성이나 상승 특성의 용접 전원이 사용된다.

문제 156

CO₂ 아크 용접기에서 교류를 직류로 정류할 때 발생하는 거친 파형의 직류 출력 전력을 평활한 출력 전력으로 조정하는 역할을 하는 부품은?

1

리액터

2

제어 장치

3

송급 장치

4

용접 토치

정답 및 해설

리액터

- 교류를 직류로 정류할 때 발생하는 거친 파형의 직류 출력 전력을 평활한 출력 전력으로 조정하는 역할

문제 157

CO₂ 가스 아크 용접에서 솔리드 와이어에 비교한 복합 와이어의 특징으로 틀린 것은?

1

양호한 용착 금속을 얻을 수 있다.

2

스패터가 많다.

3

아크가 안정된다.

4

비드 외관이 깨끗하며 아름답다.

정답 및 해설

복합 와이어는

스패터가 적고

비드 외관이 깨끗하며 아름답다.

문제 158

CO₂ 가스 아크 용접에서 아크 전압이 높을 때 나타나는 현상으로 맞는 것은?

1

비드 폭이 넓어진다.

2

아크 길이가 짧아진다.

3

비드 높이가 높아진다.

4

용입이 깊어진다.

정답 및 해설

CO₂ 가스 아크 용접에서 아크 전압과의 관계


아크 전압이 낮을 때

- 볼록하고 좁은 비드를 형성한다.

- 와이어가 녹지 않고 모재 바닥에 부딪치며 토치를 들고 일어나는 현상이 발생한다.

- 아크가 집중되기 때문에 용입은 약간 깊어진다.


아크 전압이 전류에 비하여 높을 때

-아크가 길어진다.

- 와이어가 빨리 녹아 비드 폭이 넓어지며 높이는 납작해지고 기포가 발생한다.

- 용입은 약간 낮아진다.

문제 159

CO₂의 유연한 토치 케이블을 통하여 공급되는 와이어, 가스, 전력을 토치 바디로 전달하는 장치로서 가공 규격이 정확하게 관리되어야 하는 부품은?

1

라이너

2

커런트

3

어댑터 플러그

4

토치 인슐레이터

정답 및 해설

커런트

- 유연한 토치 케이블을 통하여 공급되는 와이어, 가스, 전력을 토치 바디로 전달하는 장치로서 가공 규격이 정확하게 관리되어야 한다.

문제 160

이산화탄소 아크 용접에서 일반적인 용접 작업 (약 200A 미만)에서의 팁과 모재 간 거리는 몇 mm 정도가 가장 적당한가?

1

0~5

2

10~15

3

30~40

4

40~50

정답 및 해설

이산화탄소 아크 용접에서 팁과 모재 간의 거리는 저전류(약 200A 미만)에서는 10~15mm 정도, 고전류 영역(약 200A이상)에서는 15~25mm 정도가 적당함


일반적으로 용접 작업에서의 거리는 10~15mm 정도이고 눈으로 보는 실제 거리는 눈이 바로 보는 시각의 차이로 5~7mm 정도이다.

문제 161

CO₂-O₂ 가스 아크 용접에서 용적 이행에 미치는 영향으로 적합하지 않은 것은?

1

핀치 효과

2

증발 추력

3

모세관 현상

4

표면장력

정답 및 해설

용접 이행에 미치는 영향

핀치효과, 증발추력, 표면장력, 중력, 전자기력, 플라즈마 기류, 금속의 기화에 의한 반발력


모세관 현상은 액체 속에 모세관(가는 관)을 넣었을 때 모세관 내의 액체면이 외부의 액체면보다 높거나 낮아지는 현상으로 용접과는 아~~무 상관없음

문제 162

CO₂ 용접법에서 와이어 송급을 일정하게 하는데 통전이 되는 부품은?

1

송급 모터

2

콘택트 팁

3

노즐

4

송급 롤러

정답 및 해설

와이어가 와이어 송급 모터에 의해 자동으로 송급되면서

용접 전원에서 콘택트 팁에 의해 통전되어 와이어 자체가 전극이 됨

문제 163

CO₂ 용접 토치 부속 장치의 연결 순서로 맞는 것은?

1

노즐 → 팁 → 절연관 → 가스 디퓨저 → 토치 바디

2

노즐 → 팁 → 가스 디퓨저 → 절연관 → 토치 바디

3

노즐 → 절연관 → 팁 → 가스 디퓨저 → 토치 바디

4

팁 → 절연관 → 노즐 → 가스 디퓨저 → 토치 바디

문제 164

CO₂ 토치를 조립하는 것 중 틀린 것은?

1

노즐에 부착된 스패터를 제거하며 부착 방지를 위하여 노즐 클리너를 사용한다.

2

오리피스는 스패터의 내부 침입을 막아주고 가스 유량을 균일하게 한다.

3

토치 케이블은 가능한 직선으로 펴서 사용하고 구부려 사용하면 R200 이상이 되도록 한다.

4

와이어 직경에 적합한 팁을 끼운다.

정답 및 해설

토치 케이블은 가능한 직선으로 펴서 사용하며 구부려 사용하면 와이어 송급이 일정하지 않으므로 부득이하게 구부려 사용할 경우는 반경이 R300 이상이 되도록 해야한다.

문제 165

CO₂ 용접 토치에 대한 설명 중 틀린 것은?

1

스프링 라이너는 3주에 1회 압축공기를 이용하여 내부의 먼지를 깨끗이 제거해 주어야 한다.

2

스프링 라이너가 토치 케이블에서 돌출된 길이를 확인하여 3mm 정도 돌출하도록 한다.

3

팁 구멍의 마모 상태를 확인한다.

4

와이어 직경에 적합한 팁을 끼운다.

정답 및 해설

스프링 라이너는 1주일에 1회 압축공기를 이용하여 내부의 먼지를 깨끗이 제거해 주어야 한다.

문제 166

50℃ 이하인 액화가스를 충전하기 위한 용기로 단열재로 피복하여 용기 내의 가스 온도가 상용의 온도를 초과하지 않는 용기인 것은?

1

이음매 없는 용기

2

용접 용기

3

초저온 용기

4

납 붙임 또는 접합 용기

정답 및 해설

초저온 용기

50℃ 이하인 액화가스를 충전하기 위한 용기로 단열재로 피복하여 용기 내의 가스 온도가 상용의 온도를 초과하지 않는 용기로서 액화산소, 액화질소, 액화 아르곤, 액화 천연가스 등을 충전하는데 사용된다.

문제 167

CO₂ 용기의 조정기에 대한 설명으로 틀린 것은?

1

압력 조정기, 히터, 유량계 및 가스 연결용 호스 등으로 구성된다.

2

가스 유량은 소전류 영역에서는 5~20L/min이 필요하다.

3

가스 유량은 대전류 영역에서는 15~20L/min이 필요하다.

4

CO₂ 가스 압력은 용기 내부 압력으로부터 조정기를 통해 나오면서 배출 압력으로 낮아지고 이때 상당한 열을 주위로부터 흡수하여 조정기와 유량계가 얼어버린다.

정답 및 해설

CO₂ 가스의 유량은 200A 이하(소전류 영역)에서는 10~15L/imn, 200A 이상(대전류 영역)에서는 15~20L/min 정도가 적당하다.

문제 168

CO₂ 와이어 송급 롤러가 와이어를 끌어당길 때 최소한의 인장력을 유지하면서 와이어를 풀어주는 브레이크 역할을 하는 것은?

1

와이어 송급 모터&변속기

2

와이어 송급 롤러

3

와이어 가이드 롤 및 컨트롤 레버

4

와이어 릴 허브 및 축

정답 및 해설

와이어 릴 허브 및 축

- 와이어 릴을 설치할 수 있는 장소 제공 및 와이어 송급 롤러가 와이어를 끌어당길 때 최소한의 인장력을 유지하면서 와이어를 풀어주는 브레이크 역할을 한다.

문제 169

다음 중 와이어 송급 장치의 특성으로 틀린 것은?

1

송급 장치는 와이어를 릴에서 뽑아 용접 토치 케이블을 통해 용접부까지 일정한 속도로 공급하는 장치이다.

2

송급 장치는 자유로운 속도로 나오는 것이 중요하다.

3

송급 장치는 직류 전동기, 감속 장치, 송급 기구, 송급 제어 장치로 구성되어 있다.

4

송급 방식은 푸시, 풀, 더블 푸시(푸시-풀) 방식이 있다.

정답 및 해설

송급 장치는 정속도로 나오는 것이 중요하다.

문제 170

CO₂와이어 송급 속도에 관한 설명 중 틀린 것은?

1

변수가 일정한 경우는 와이어 송급 속도가 증가하면 용접 전류도 증가한다.

2

용접 전류는 와이어의 송급 속도가 증가함에 따라 제곱근 함수적으로 증가한다.

3

콘택트 팁과 모재 간 거리가 증가하면 용접 전류도 증가된다.

4

콘택트 팁과 모재 간 거리가 증가하면 와이어 돌출 길이가 길어진다.

정답 및 해설

콘택트 팁과 모재 간 거리가 증가하면 용접 전류는 감소한다.

문제 171

와이어 송급 장치에서 인칭 스위치의 역할로 맞는 것은?

1

불균일한 송급을 바로 잡아주는 역할을 한다.

2

본 용접에 앞서 와이어를 조금씩 내보내어 송급 장치의 작용을 확인한다.

3

와이어 굵기에 따라 갈아 끼워야 한다.

4

와이어가 정속도로 나오게 하는 장치이다.

정답 및 해설

일반적으로 와이어 송급 장치에는 인칭 스위치가 있어 본 용접에 앞서 와이어를 조금씩 내보내어 송급 장치의 작용을 확인한다.

문제 172

CO₂ 와이어 돌출 길이의 설명 중 틀린 것은?

1

와이어 송급 속도는 일정하기 때문에 와이어 돌출 길이를 길게 하면 용접 전류는 커진다.

2

아크 길이가 약간 길어지면 아크 안정성이 나쁘고 스패터의 발생이 증가한다.

3

아크 길이가 약간 길어지면 비드 외관도 나쁘게 되고 용입도 감소한다.

4

아크 길이가 약간 길어지면 가스의 보호 효과도 나쁘게 되어 기공 등의 결함이 생긴다.

정답 및 해설

와이어 송급 속도는 일정하기 때문에 와이어 돌출 길이를 길게 하면 용접 전류는 감소한다.

문제 173

CO₂ 와이어 돌출 길이를 짧게 하면 발생하는 현상으로 틀린 것은?

1

아크 길이가 조금 길어진다.

2

용접 전류가 증가한다.

3

와이어가 용융지 속으로 돌입한다.

4

아크가 불안정하게 된다.

정답 및 해설

아크의 길이가 조금 짧게 되어 용접 전류가 증가한다.

문제 174

CO₂ 와이어 직경에 따른 설명으로 틀린 것은?

1

같은 전류에서 와이어 직경이 커지면 용입이 깊어진다.

2

같은 전류에서 와이어 직경이 작아지면 와이어의 용착 속도가 증가한다.

3

같은 전류에서 와이어 직경이 작아지면 용접 속도에도 영향을 준다.

4

수직과 위보기 용접에서는 직경이 작은 것이 효과적이다.

정답 및 해설

같은 전류에서 와이어 직경이 작아지면 용입이 깊어지고 와이어의 용착 속도가 증가하므로 용접 속도에 영향을 준다. 수직과 위보기 용접에서는 직경이 작은 것이 효과적이며 표면 덧살 용접 같은 곳에는 직경이 큰 것이 좋다.

문제 175

CO₂ 용접 와이어에 대한 설명 중 옳지 않은 것은?

1

심선은 대체로 모재와 동일한 재질을 많이 사용한다.

2

심선 표면에 구리 등의 도금을 하지 않는다.

3

용착 금속의 균열을 방지하기 위해서는 저탄소강을 사용한다.

4

심선은 전 길이에 걸쳐 균일해야한다.

정답 및 해설

심선은 탄소강으로 표면의 부식을 방지하기 위해 구리 도금을 한다.

문제 176

CO₂ 용접에서 아크를 발생하는 방법이 아닌 것은?

1

토치를 잡고 모재 위를 겨냥하여 진행각을 90º로 유지한다.

2

토치를 잡고 모재 위를 겨냥하여 작업각을 90º로 유지한다.

3

와이어 돌출 길이는 10~15mm가 되도록 유지한다.

4

토치에 있는 스위치를 누르면 용접 전류의 통전에 의해 아크가 발생되며 스위치를 놓으면 소멸된다.

정답 및 해설

토치를 잡고 모재 위를 겨냥하여 작업각을 90º, 진행각은 75~80º로 유지한다.

문제 177

CO₂ 가스에 O₂(산소)를 첨가한 효과가 아닌 것은?

1

슬래그 생성량이 많아져 비드 외관이 개선된다.

2

용입이 낮아 박판 용접에 유리하다.

3

용융지의 온도가 상승한다.

4

비금속 개재물의 응집으로 융착강이 총결해진다.

정답 및 해설

산소를 첨가하면 용융지의 온도가 상승하며 용입이 깊어 후판 용접에 유리하다.

문제 178

다음 중 CO₂ 용접의 일상 점검이 아닌 것은?

1

특이한 진동이나 타는 냄새의 유무를 확인하고 단선 여부 등을 점검한다.

2

전원 내부의 송풍기가 회전할 때 발생하는 소음을 확인하고 점검한다.

3

케이블의 접속 부분에 피복이 벗겨진 부분이 없는지 확인하고 테이프를 이용하여 절연한다.

4

접지선이 전원 케이스에 완전히 접지되었는지를 점검한다.

정답 및 해설

4번은 3~6개월 점검 내용 중 하나이다.

문제 179

다음 중 CO₂ 용접에서 3~6개월 점검 사항이 아닌 것은?

1

전원의 입력 측, 출력 측 용접 케이블 접속 부분의 절연 테이프 해체 상태, 접촉의 불량, 절연 상태를 점검한다.

2

정류기 냉각팬 및 변압기 권선 간에 먼지가 쌓이면 방열 효과가 저하되므로 측면 및 상면을 열어 압축공기를 이용하여 먼지를 깨끗이 제거한다.

3

송급 장치의 롤러 마모 상태, 라이너 속의 이물질, 토치 스위치 작동 상태를 점검한다.

4

제어 컨트롤 PCB의 제어 릴레이 손상 및 부품의 열화 상태를 확인 후 교체 및 수리한다.

정답 및 해설

4번은 연간 점검 내용이다.

문제 180

다음중 가스가 나오지 않거나 불량한 원인으로 틀린 것은?

1

용접기 전원 또는 메인 스위치가 OFF 되어 있다.

2

압력 용기에 가스가 없거나 밸브가 닫혀있다.

3

CO₂ 조정기의 가열기가 너무 높게 되어 있다.

4

가스 호스가 터지거나 막혀 있다.

정답 및 해설

CO₂ 조정기의 가열기가 결빙되어 있는 것이 원인이다.

문제 181

다음 중 CO₂ 아크가 발생되지 않는 고장 원인에 따른 보수 및 정비 방법이 아닌 것은?

1

용접기 전원 스위치가 OFF 되어 ON(접속) 한다.

2

토치 또는 모재 측 케이블 불량, 단선이 됐을 때 전선을 연결한다.

3

이상 표시등에 불이 켜져 있으면 기기의 이상 유무를 확인하기 전에 전원 스위치를 OFF 하였다가 다시 ON 시킨다.

4

PCB 접촉 불량일 때에는 PCB를 교체한다.

정답 및 해설

이상 표시등에 불이 켜져있으면 기기의 이상 유무를 확인하고 점검한다.

문제 182

다음 중 CO₂ 가스가 계속 방류되는 원인으로 틀린 것은?

1

용접기의 가스 점검으로 스위치가 선택되었다.

2

가스 전자 밸브에 이상이 있다.

3

전원 케이블이 단선되었다.

4

PCB 기판에 이상이 있다.

정답 및 해설

CO₂ 가스가 계속 방류되는 원인


가스 점검(시험, 가스조정)으로 스위치가 선택되었다.

해결 : 가스 점검을 용접으로 전환한다.


가스 전자 밸브에 이상이 있다.

해결 : 가스 전자 밸브를 교환한다.


PCB 기판에 이상이 있다.

해결 : 용접기 전원, PCB를 점검 및 교체한다.

문제 183

핀치 효과에 의해 열에너지의 집중도가 좋고 고온이 얻어지므로 용입이 깊고 비드 폭이 좁은 접합부가 형성되며 용접 속도가 빠른 것이 특징인 용접은?

1

플라스마 아크 용접

2

테르밋 용접

3

전자 빔 용접

4

원자 수소 아크 용접

정답 및 해설

플라스마 아크 용접에서 이행형 아크는 전극과 모재 사이에서 아크를 발생시키고 펀치 효과를 일으키며 열 효율이 높고 모재가 도전성 물질이어야 한다.

문제 184

일반적인 플라스마 아크 용접의 특징으로 틀린 것은?

1

아크의 방향성과 집중성이 좋다.

2

설비비가 적게 들고 무부하 전압이 낮다.

3

단층으로 용접할 수 있으므로 능률적이다.

4

용접부의 기계적 성질이 좋고 변형이 적다.

정답 및 해설

플라스마 아크 용접(PAW)은 플라스마 아크의 열을 이용하는 용접으로 가스 텅스텐 아크 용접(GTAW)과 유사한 아크 용접 공정이며

전기 아크는 전극과 공작물 사이에서 형성된다.

설치비가 고가이고 무부하 전압이 높다.

문제 185

플라스마 용접에 관한 설명 중 틀린 것은?

1

단층으로 용접할 수 있어 능률적이다.

2

용접부가 대기로부터 보호되어 기계적 성질이 좋다.

3

특수한 재료의 용접만 가능하며 용접 시 숙련된 기술이 필요하다.

4

열에너지의 집중도가 좋아 고온을 얻을 수 있고 용입이 깊고 용접속도가 빠르다.

정답 및 해설

플라스마 아크 용접은 각종 재료의 용접이 가능하다.

문제 186

플라스마 아크 용접법의 장단점 중 틀린 것은?

1

플라스마 제트는 에너지 밀도가 크고 안정도가 높으며 보유 열량이 크다.

2

비드 폭이 좁고 용입이 깊고 용접 속도가 빠르며 용접 변형이 적다.

3

용접 속도가 크게 되면 가스의 보호가 불충분하다.

4

일반 아크 용접기에 비하여 높은 무부하전압(약1~2배)이 필요하다.

정답 및 해설

일반 아크 용접기에 비하여 높은 무부하 전압(약 2~5배)이 필요하다.

문제 187

플라스마 절단에서 더블 아크 현상에 대한 설명으로 틀린 것은?

1

전류값이 증가함에 따라 어느 한도의 전류값에 오르면 노즐을 끼워 시리즈 아크가 발생하고 이것이 주 아크와 공존하게 되는 더블 아크 상태가 된다.

2

더블 아크 상태가 되어 이러한 현상에서 절단 능력은 크게 저하되고 노즐 및 전극의 손상을 초래하게 된다.

3

더블 아크 발생의 한계 전류보다 조금 높은 전류로 설정하는 것이 바람직하다.

4

한계 전류는 노즐 지름이 작을수록, 노즐 구속 길이가 길수록 낮아진다.

정답 및 해설

더블 아크 발생의 한계 전류보다 조금 낮은 전류로 설정하는 것이 바람직하다.

문제 188

플라스마 아크의 종류에 해당되지 않는 것은?

1

이행형 아크

2

단락형 아크

3

비이행형 아크

4

중간형 아크

정답 및 해설

플라스마 아크에는 이행형, 비이행형, 중간형의 3가지가 있다.

문제 189

플라스마 아크 용접에 적당한 재료가 아닌 것은?

1

알루미늄 합금

2

스테인리스강

3

탄소강

4

니켈 합금

정답 및 해설

알루미늄 합금은 불활성 가스 아크 용접법(TIG)으로 용접한다.

문제 190

플라스마의 전류 파형과 극성으로 분류한 것 중 틀린 것은?

1

직류 정극성 플라스마 용접

2

직류 역극성 플라스마 용접

3

펄스 플라스마 용접

4

콜드 와이어 플라스마 용접

정답 및 해설

플라스마의 전류 파형과 극성으로의 분류에는 직류 정극성 플라스마 용접, 직류 역극성 플라스마 용접, 펄스 플라스마 용접, 핫 와이어 플라스마 용접, 교류 플라스마 용접 등이 있다.


와이어가 콜드 해가지고 어떻게 용접을 하냐?

문제 191

겹쳐진 두 부재의 한쪽에 둥근 구멍 대신 좁고 긴 홈을 만들어 그 곳을 용접하는 것은?

1

겹치기 용접

2

플랜지 용접

3

T형 용접

4

슬롯 용접

정답 및 해설

슬롯 용접

- 접합하기 위해 겹쳐 높은 두 모재의 한쪽에 둥근 구멍 대신 좁고 긴 홈을 만들어 그 곳에 용접하는 것

문제 192

맞대기 용접 이음 홈의 종류가 아닌 것은?

1

양면 J형

2

C형

3

K형

4

H형

정답 및 해설

I형 V형 ✓형(베벨형) U형 J형 X형 K형 H형 양면J형 등


알파벳 H 이후로만 있음 A형 B형 C형 다 닥치라하셈

문제 193

맞대기 용접에서 변형이 가장 적은 홈의 형상은?

1

V형 홈

2

U형 홈

3

X형 홈

4

한쪽 J형 홈

정답 및 해설

양면V, X형, H형 등이 변형이 가장 적음

문제 194

V형에 비해 홈의 폭이 좁아도 작업성이 좋으며 한쪽에서 용접하여 충분한 용입을 얻으려 할 때 사용하는 이음 형상은?

1

U형

2

I형

3

X형

4

K형

정답 및 해설

U형의 홈은 두꺼운 판의 양면 용접을 할 수 없는 경우에 가공하는 방법으로 V형에 비해 홈의 폭이 좁아도 되고

루트 간격을 0으로 해도 작업성과 용입이 좋으며

용착 금속의 양도 적으나 홈 가공이 다소 어렵다.

문제 195

다음 맞대기 용접 이음 홈의 종류 중 가장 두꺼운 판의 용접 이음에 적용하는 것은?

1

H형

2

I형

3

U형

4

V형

정답 및 해설

I형 - 6mm 이하

V, ✓, J 형 - 6~19mm

X, K, 양면 J 형 - 12mm 이상

U형 - 16~50mm

H형 - 50mm 이상

문제 196

그림과 같은 맞대기 용접 이음 홈의 각부 명칭을 잘못 설명한 것은?

문제 이미지
1

A - 홈 각도

2

B - 루트 간격

3

C - 루트 면

4

D - 홈 길이

정답 및 해설

A : 홈 각도

B : 베벨 각도

C : 루트 간격

D : 루트 면

E : 홈 깊이

정답 이미지
문제 197

용접 이음의 준비 사항으로 틀린 것은?

1

용입이 허용하는 한 홈 각도를 작게 하는 것이 좋다.

2

가접은 이음의 끝 부분, 모서리 부분을 피한다.

3

구조물을 조립할 때에는 용접 지그를 사용한다.

4

용접부의 결함을 검사한다.

정답 및 해설

용접부으 결함 검사는 용접 후에 처리할 사항이다.

문제 198

용접 이음부의 홈 형상을 선택할 때 고려해야 할 사항이 아닌 것은?

1

완전한 용접부가 얻어질 수 있을 것

2

홈 가공이 쉽고 용접하기 편할 것

3

용착 금속의 양이 많을 것

4

경제적인 시공이 가능할 것

정답 및 해설

용접 홈을 선택할 때에는 용접 이음이 한 곳을 집중되지 않아야 하고 용착 금속의 양도 가능한 적어야 한다.

문제 199

용접 이음을 설계할 때 주의사항으로 옳은 것은?

1

용접 길이는 되도록 길게 하고 용착 금속도 많게 한다.

2

용접 이음을 한 군데로 집중시켜 작업의 편리성을 도모한다.

3

결함이 적게 발생되는 아래보기 자세를 선택한다.

4

강도가 강한 필릿 용접을 주로 선택한다.

정답 및 해설

용접 이음을 설계할 때는 아래보기 용접을 많이 하도록 한다. 필릿 용접을 가능한 피하고 맞대기 용접을 하며 용접부에 잔류 응력과 열 응력이 한 곳에 집중하는 것을 피하고 강도상 중요한 이음에서는 완전 용입이 되게 한다.

문제 200

용접 이음 설계상 주의 사항으로 옳지 않은 것은?

1

용접 순서를 고려해야 한다.

2

용접선이 가능한 집중되도록 한다.

3

용접부에 되도록 잔류 응력이 발생되지 않도록 한다.

4

두께가 다른 부재를 용접할 경우 단면의 급격한 변화를 피하도록 한다.

정답 및 해설

용접 이음을 한 곳으로 집중되지 않게 설계하고 맞대기 용접에는 양면 용접을 할 수 있도록 하여 용입 부족이 없게 한다.

문제 201

용접 이음 성능에 영향을 주는 요소로서 고온의 분위기에서 용접 이음이 사용될 경우에 발생되는 현상은?

1

상온 특성 현상

2

스캘럽 현상

3

저온 특성 현상

4

크리프 현상

정답 및 해설

고온에서 일정한 하중을 받을 경우 시간이 지남에 따라 변형이 증가하며 파단되는 현상 - 크리프 현상

문제 202

용접 이음의 내식성에 영향을 미치는 인자로서 틀린 것은?

1

이음 형상

2

플럭스

3

잔류 응력

4

인장강도

정답 및 해설

인장강도는 단면적과 하중에 대한 것이다.

문제 203

필릿 용접 이음부의 강도를 계산할 때 기준으로 삼아야 하는 것은?

1

루트 간격

2

각장 길이

3

목의 두께

4

용입 깊이

정답 및 해설

용접 설계에서 필릿 용접의 단면에 내접하는 이등변 삼각형의 루트부터 빗변까지의 수직 거리를 이론 목 두께라 하고 보통 설계할 때 사용된다.


용입을 고려한 루트부터 표면까지의 최단 거리를 실제 목 두께라하여 이음부의 강도를 계산할 때 기준으로 한다.

문제 204

용접물을 용접하기 쉬운 상태로 위치를 자유자재로 변경하기 위해 만든 지그는?

1

스트롱 백

2

워크 픽스쳐

3

포지셔너

4

클램핑 지그

정답 및 해설

포지셔너는 아래보기 자세로 용접하기 편리하도록 제작된 용접 지그이다.

문제 205

용접부의 이음 효율 공식으로 옳은 것은?

1

이음 효율 = 모재의 인장강도 / 용접 시험편의 인장강도

2

이음 효율 = 용접 시험편의 충격강도 / 모재의 인장강도

3

이음 효율 = 모재의 인장강도 / 용접 시험편의 충격강도

4

이음 효율 = 용접 시험편의 인장강도 / 모재의 인장강도

정답 및 해설

용접부의 이음 효율 = 용접 시험편의 인장강도/모재의 인장강도 * 100

문제 206

용접 결함의 종류 중 구조상 결함에 속하지 않는 것은?

1

슬래그 섞임

2

기공

3

융합 불량

4

변형

정답 및 해설

용접 결함의 종류

ⓐ 치수상 결함 : 변형, 치수 및 형상 불량

ⓑ 구조상 결함 : 기공, 슬래그 섞임, 언더컷, 오버랩, 균열, 용입불량, 융합불량 등

ⓒ 성질상 결함 : 인장강도의 부족, 연성의 부족, 화학 성분의 부적당 등

문제 207

다음 중 용접 시 용접부에 발생하는 결함이 아닌 것은?

1

기공

2

텅스텐 혼입

3

슬래그 혼입

4

라미네이션 균열

정답 및 해설

라미네이션 균열은 용접부에 발생이 아니라 층상으로 편재되어 있으며 내부에 노치를 형성하여 두께 방향 강도를 감소시키는 결함이다.

모재의 재질 결함으로 발생된다.

문제 208

용접사에 의해 발생될 수 있는 결함이 아닌 것은?

1

용입 불량

2

스패터

3

라미네이션

4

언더필

정답 및 해설

라미네이션 균열은 용접부에 발생이 아니라 층상으로 편재되어 있으며 내부에 노치를 형성하여 두께 방향 강도를 감소시키는 결함이다.

모재의 재질 결함으로 발생된다.

문제 209

용접 비드 부근이 특히 부식이 잘 되는 이유는 무엇인가?

1

과다한 탄소 함량 때문에

2

담금질 효과의 발생 때문에

3

소려 효과의 발생 때문에

4

잔류 응력의 증가 때문에

정답 및 해설

잔류 응력의 증가에 의해 부식과 변형이 발생하며 이때의 부식을 응력부식이라 한다.

문제 210

용접의 내부 결함이 아닌 것은?

1

은점

2

피트

3

선상 조직

4

비금속 개재물

정답 및 해설

내부 결함은 내부 균열, 기공, 슬래그 섞임, 비금속 개재물, 은점, 선상 조직 등이고 피트는 외관에 나타나는 결함이다.

문제 211

용접부의 내부 결함 중 용착 금속의 파단면에 고기 눈 모양의 은백색 파단면을 나타내는 것은?

1

피트

2

은점

3

슬래그 섞임

4

선상 조직

정답 및 해설

용착 금속의 파단면에 고기 눈 모양의 결함은 수소가 원인으로 은점과 헤어크랙, 기공 등의 결함이 나타난다.

문제 212

용접 금속의 파단면에 매우 미세한 주상정이 서릿밭 모양으로 병립하고 그 사이에 현미경으로 보이는 정도의 비금속 개재물이나 기공을 포함한 조직이 나타나는 결함은?

1

선상 조직

2

은점

3

슬래그 혼입

4

용입 불량

정답 및 해설

선상 조직은 아크 용접부에 생기는 결함이다. 용접 금속의 냉각 속도가 빠르고 이것을 파단시켰을 때 조직의 일부가 아주 미세한 주상정으로 보이는 것으로 모재의 재질 불량 등의 원인이 된다.

문제 213

용접부 윗면이나 아랫면이 모재의 표면보다 낮게 되는 것으로 용접사가 충분히 용착 금속을 채우지 못하였을 때 생기는 결함은?

1

오버랩

2

언더필

3

스패터

4

아크 스트라이크

정답 및 해설

언더필 (underfill , 덧살부족, 용착부족)

fill - 채우다 알잖아? 밑에 덜 채워졌다 under fill~

문제 214

일반적으로 용융 금속 중에 기포가 응고 시 빠져나가지 못하고 잔류하여 용접부에 기계적 성질을 저하시키는 것은?

1

편석

2

은점

3

기공

4

노치

정답 및 해설

기공은 용착 금속 내의 가스로 인하여 남아있는 구멍이다.

문제 215

용접부의 구조상 결함인 기공을 검사하는 가장 좋은 방법은?

1

초음파 검사

2

육안 검사

3

수압 검사

4

침투 검사

정답 및 해설

용접부의 구조상의 결함인 기공을 검사하는 방법은 방사선 투과 검사, 초음파 검사 등으로 하며

육안 검사와 침투 검사는 외부검사이고

수압 검사는 항복점이나 인장강도, 내부압력 등을 검사하는 방법이다.

문제 216

비드 바로 밑에서 용접선과 평행하게 모재 열 영향부에 발생하는 균열은?

1

층상 균열

2

비드 밑 균열

3

크레이터 균열

4

라미네이션 균열

정답 및 해설

비드 밑 균열

저합금의 고장력강에 쉽게 발생하며 용접 비드 바로 밑에서 용접선과 근접하여 거의 평행하게 모재 열 영향부에 발생하는 균열

문제 217

용접 시 발생되는 균열로 맞대기 및 필릿 용접 등의 표면 비드와 모재의 경계부에서 발생되는 것은?

1

크레이터 균열

2

비드 밑 균열

3

설퍼 균열

4

토 균열

정답 및 해설

토 균열

용접에 의한 부재의 회전변형을 무리하게 구속하거나 용접 후 곧바로 각 변형을 주면 발생한다.

문제 218

강의 내부에 모재 표면과 평행하게 층상으로 발생하는 균열로 주로 T이음, 모서리 이음에 잘 생기는 것은?

1

라멜라 티어 균열

2

크레이터 균열

3

설퍼 균열

4

토 균열

정답 및 해설

라멜라 티어 균열

모재의 비금속 개재물에 의한 것으로 필릿 다층 용접 이음부와 같이 모재 표면에 직각 방향으로 강한 인장 구속 응력이 형성되는 경우 용접 열 영향부 및 그 인접부에 모재 표면과 평행하게 계단 형상으로 발생하는 균열이다.

문제 219

용접 금속의 응고 직후에 발생하는 균열로 주로 결정립계에 생기며 300℃ 이상에서 발생하는 균열은 무엇인가?

1

저온 균열

2

고온 균열

3

수소 균열

4

비드 밑 균열

정답 및 해설

300℃를 기준으로 이하는 저온 균열 , 이상은 고온 균열

문제 220

비드가 끊어지거나 용접봉이 짧아져 용접이 중단될 때 비드 끝 부분의 오목해진 부분을 무엇이라 하는가?

1

언더컷

2

엔드탭

3

크레이터

4

용착 금속

정답 및 해설

크레이터

용접물이 부족하여 비드가 충분히 올라오지 않아 얇게 파인 모양

(크레이터 : 달의 분화구를 크레이터 라고도 함, 그 오목한 분화구 떠올리면 됨)

문제 221

용접부의 검사법 중 비파괴 검사법에 해당되지 않는 것은?

1

외관 검사

2

침투 검사

3

화학 시험

4

방사선 투과 시험

정답 및 해설

화학 시험은 파괴시험으로 부식 시험 등이 있다.

문제 222

다음 중 용접부에서 방사선 투과 시험법으로 검출하기 곤란한 결함은?

1

기공

2

용입 불량

3

슬래그 섞임

4

라미네이션 균열

정답 및 해설

라미네이션 균열은 초음파 탐상 시험법으로 검출이 가능하다.

문제 223

용접부의 노치 인성을 조사하기 위해 시행되는 시험법은?

1

맞대기 용접부의 인장 시험

2

샤르피 충격 시험

3

저사이클 피로 시험

4

브리넬 경도 시험

정답 및 해설

파괴 시험법 중 충격 시험은 샤르피식과 아이조드식이 있고 충격적인 하중을 주어서 파단시키는 시험법으로 흡수에너지가 클수록 인성이 크다.

문제 224

용접 시 발생되는 용접 변형의 주 발생원인으로 가장 적합한 것은?

1

용착 금속부의 취성에 의한 변형

2

용접 이음부의 결함 발생으로 인한 결함

3

용착 금속부의 수축과 팽창으로 인한 변형

4

용착 금속부의 경화로 인한 변형

정답 및 해설

용접 가열 중 팽창과 냉각 중 수축으로 인해 변형이 발생된다.

문제 225

용접 시 수축량에 미치는 용접 시공 조건의 영향을 설명한 것으로 틀린 것은?

1

루트 간격이 클수록 수축이 크다.

2

V형 이음은 X형 이음보다 수축이 크다.

3

같은 두께를 용접할 경우 용접봉 지름이 큰 쪽이 수축이 크다.

4

위빙을 하는 쪽이 수축이 작다.

정답 및 해설

같은 두께를 용접할 경우 용접봉 지름이 큰 쪽이 수축이 작다.

문제 226

용접에서 수축 변형의 종류가 아닌 것은?

1

횡 굴곡

2

역 변형

3

종 굴곡

4

좌굴 변형

정답 및 해설

역 변형은 변형의 크기, 방향을 예측하여 용접 전 미리 반대로 변형시키는 방법이며 탄성, 소성 변형의 두 종류가 있다.

문제 227

용접 변형의 종류에서 면의 변형의 종류에 속하는 것은?

1

세로 굽힘 변형

2

수축 변형

3

좌굴 변형

4

비틀림 변형

정답 및 해설

ⓐ 면 내 변형 : 수축변형 (가로 방향 수축, 세로 방향 수축), 회전 변형

ⓑ 면 외 변형 : 굽힘변형 (가로 방향 굽힘 변형, 세로 방향 굽힘 변형), 좌굴 변형, 비틀림 변형

문제 228

필릿 용접 이음의 수축 변형에서 모재가 용접선에 각을 이루는 경우를 각 변형이라고 하는데 각 변형과 같이 사용하는 용어는?

1

가로 굽힘

2

세로 굽힘

3

회전 굽힘

4

원형 굽힘

정답 및 해설

가로 굽힘 = 횡 굴곡 = 각 변형

문제 229

용접 작업 시 발생한 각 변형의 방지 대책으로 틀린 것은?

1

용접 개선 각도는 작업에 지장이 없는 한 작게 한다.

2

구속 지그를 활용하고 속도가 빠른 용접법을 이용한다.

3

판 두께와 개선 현상이 일정할 때 용접봉 지름이 작은 것을 이용하여 패스 수를 많게한다.

4

역 변형의 시공법을 사용하도록 한다.

정답 및 해설

ⓐ 클램프, 두꺼운 밑판, 튼튼한 뒷받침, 용접 지그 등을 이용하여 용접물을 단단하게 고정시킨다.

ⓑ 각을 미리 역변형 시켜준다.

ⓒ 가접을 튼튼하게 한다.

ⓓ 피닝을 한다.

ⓔ 이음 양면에서 순서를 교대로 용착시킨다.

ⓕ 패스의 수가 적을수록 각 변형이 줄어들며 패스 중간마다 냉각시킨다.

문제 230

용접 수축에 의한 굽힘 변형 방지법으로 틀린 것은?

1

개선 각도는 용접에 지장이 없는 범위에서 작게 한다.

2

판 두께가 얇은 경우 첫 패스 측의 개선 깊이를 작게 한다.

3

후퇴법, 대칭법, 비석법 등을 채택하여 용접한다.

4

역 변형을 주거나 구속 지그로 구속 후 용접한다.

정답 및 해설

판 두께가 얇은 경우 패스 측의 개선 깊이를 작게 하면 수축량이 커진다.

문제 231

용접 준비사항 중 용접 변형 방지를 위해 사용하는 것은?

1

터닝 롤러

2

매니퓰레이트

3

스트롱 백

4

엔빌

정답 및 해설

용접 작업 중에 각 변형 방지법으로 스트롱 백을 사용한다.

문제 232

설계 단계에서 용접부 변형을 방지하기 위한 방법이 아닌 것은?

1

용접 길이가 감소될 수 있는 설계를 한다.

2

변형이 적어질 수 있는 이음 부분을 배치한다.

3

보강재 등 구속이 커지도록 구조 설계를 한다.

4

융착 금속을 증가시킬 수 있는 설계를 한다.

정답 및 해설

용접 변형 방지 대책

ⓐ 이음의 용입이 적게 되도록 설계하고 맞춤의 이가 잘 맞도록 한다.

ⓑ 후진법, 비석법 등 용착법의 요령을 이용한다.

ⓒ 적당한 방법을 써서 모재를 냉각시킨다.

ⓓ 용접을 중앙에서 시작하여 밖을 향해 진행한다.

ⓔ 단면의 중측 또는 중심선 양쪽에 균형 있게 용접부 단면이 대칭되도록 한다.

ⓕ 필릿 용접부보다 맞대기 용접부를 먼저 용접한다.

ⓖ 필릿 용접은 단속 용접 요령을 이용한다.

ⓗ 이음의 각 부분은 오랫동안 최대 자유를 갖도록 용접 순서를 정하여 실행한다.

ⓘ 용접물을 중간 조립체로 나누어 용접한다.

ⓙ 이음의 크기는 요구되는 강도 이상의 크기가 되지 않도록 설계한다.

ⓚ 용접도 설계에서 제시된 크기 이상의 용착을 하지 않는다.

ⓛ 패스의 수가 적을수록 각 변형이 줄어들도록 한다.

ⓜ 용접 속도를 빠르게 한다.

ⓝ 이음에 들어가는 열 입력은 고르고 일정하게 퍼지도록 한다.

문제 233

다음 중 용접 변형 방지법의 종류에 속하지 않는 것은?

1

억제법

2

역변형법

3

도열법

4

취성파괴법

정답 및 해설

ⓐ 용접 작업 전 변형 방지법 : 억제법, 역변형법

ⓑ 용접 시공에 의한 방법 : 대칭법, 후퇴법, 교호법, 비석법

ⓒ 모재로의 입열을 막는 방법 : 도열법

ⓓ 용접부의 변형과 응력 제거 방법 : 응력완화법, 풀림법, 피닝법 등

문제 234

용접 변형을 경감하는 방법으로 용접 전 변형 방지책은?

1

역변형법

2

빌드업법

3

캐스케이드법

4

점진블록법

정답 및 해설

ⓐ 용접 작업 전 변형 방지법 : 억제법, 역변형법

ⓑ 용접 시공에 의한 방법 : 대칭법, 후퇴법, 교호법, 비석법

ⓒ 모재로의 입열을 막는 방법 : 도열법

ⓓ 용접부의 변형과 응력 제거 방법 : 응력완화법, 풀림법, 피닝법 등

문제 235

용접 변형 방지법에서 역변형법에 대한 설명으로 옳은 것은?

1

용접물을 고정시키거나 보강재를 이용하는 방법이다.

2

용접에 의한 변형을 미리 예측하여 용접하기 전에 반대쪽으로 변형을 주는 방법이다.

3

용접물을 구속시키고 용접하는 방법이다.

4

스트롱 백을 이용하는 방법읻.ㅏ

정답 및 해설

① - 용접 전 보강재를 이용하는 방법

② - 역변형법

③ - 억제법

④ - 각변형 방지법

문제 236

용접 변형 방지법 중 용접부의 뒷면에 물을 뿌려주는 방법은?

1

살수법

2

수랭 동판 사용법

3

석면포 사용법

4

피닝법

정답 및 해설

살수법

용접부의 뒷면에 물을 뿌려주는 용접 변형 방지법

문제 237

용접 변형의 경감 및 교정 방법에서 용접부에 구리로 된 덮개판을 두거나 뒷면에 용접부를 수랭시키고 또는 용접부 주변에 물기 있는 석면, 천 등을 두고 모재에 용접 입열을 막음으로써 변형을 방지하는 방법은?

1

롤링법

2

피닝법

3

도열법

4

억제법

정답 및 해설

도열법

용접부에 구리 덮개판을 대거나 용접부 주위에 물을 적신 천 등을 덮어 용접열이 모재에 흡수되는 것을 방해하여 변형을 방지하는 방법

문제 238

용접 변형 교정법의 종류가 아닌 것은?

1

금속 재료에 이용하는 직선 수축법

2

얇은 판에 이용하는 곡선 수축법

3

가열 후 해머질하는 법

4

롤러에 의한 법

정답 및 해설

얇은 판에 이용하는 점 수축법

금속재료에 이용하는 직선 수축법

가열 후 해머링하는 방법

두꺼운 판을 가열 후 압력을 가하고 수랭하는 방법

롤러에 거는 방법

피닝법

절단하여 변형시켜 재용접하는 방법

문제 239

용접 후처리에서 변형을 교정할 때 가열하지 않고 외력만으로 소성 변형을 일으켜 교정하는 방법은?

1

형재에 대한 직선 수축법

2

가열한 후 해머로 두드리는 법

3

변형 교정 롤러에 의한 방법

4

박판에 대한 점 수축법

정답 및 해설

가열하지 않고 외력만으로만 소성 변형을 일으켜 교정하는 방법은

롤러에 거는 방법이다.

문제 240

용접 작업 시 발생항 변형을 교정할 때 가열하여 열 응력을 이용하고 소성변형을 일으키는 방법은?

1

박판에 대한 점 수축법

2

쇼트 피닝법

3

롤러에 거는 방법

4

절단 성형 후 재용접법

정답 및 해설

박판에 대한 점 수축법

용접할 때 발생한 변형을 교정하는 방법으로 가열할 때 열 응력을 이용하여 소성 변형을 일으켜 변형을 교정하는 방법

문제 241

맞대기 이음 용접부의 굽힘 변형 방지법 중 부적당한 것은?

1

스트롱 백에 의한 구속

2

주변 고착

3

이음부에 역각도를 주는 방법

4

수냉각법

정답 및 해설

수냉각법은 용접부 주위를 물로 식혀 열영향을 줄이는 방법이지만, 맞대기 이음의 굽힘 변형을 근본적으로 방지하는 직접적인 방법으로 보기는 어렵습니다. 오히려 급랭으로 인해 용접부의 경화나 균열 등의 결함을 유발할 위험이 있어 일반적인 변형 방지법으로 추천되지 않습니다.


문제 242

용접 구조물에서의 비틀림 변형을 경감시켜 주는 시공상의 주의사항 중 틀린 것은?

1

집중적으로 교차 용접을 한다.

2

지그를 사용한다.

3

가공 및 정밀도에 주의한다.

4

이음부의 맞춤을 정확하게 해야한다.

정답 및 해설

집중적으로 교차 용접을 하지 않고 가장 중요한 부위는 가장 나중에 용접이 되도록 한다.

문제 243

용접 구조의 설계상 주의사항에 대한 설명으로 틀린 것은?

1

용접 이음의 집중, 접근 및 교차를 피한다.

2

용접 치수는 강도상 필요한 치수 이상으로 용접하지 않는다.

3

두꺼운 판을 용접하는 경우에는 용입이 얕은 용접법을 이용하여 층수를 늘린다.

4

판면에 직각 방향으로 인장하중이 작용할 경우 이방성에 주의한다.

정답 및 해설

두꺼운 판을 용접할 경우 용입이 깊은 용접법으로 층수를 줄인다.

문제 244

용접 후 구조물에서 잔류 응력이 미치는 영향으로 틀린 것은?

1

용접 구조물에 응력 부식이 발생한다.

2

박판 구조물에서는 국부 좌굴을 촉진한다.

3

용접 구조물에서는 취성파괴의 원인이 된다.

4

기계 ㅜㅂ품에서 사용 중에 변형이 발생되지 않는다.

정답 및 해설

잔류 응력은 허용 응력보다 값이 훨씬 크므로 구조물의 안정성에 영향을 준다.

ⓐ 정적강도

ⓑ 취성파괴

ⓒ 피로강도

ⓓ 부식

문제 245

용접에 의한 잔류 응력을 가장 적게 받는 것은?

1

정적강도

2

취성파괴

3

피로강도

4

횡 굴곡

정답 및 해설

취성파괴, 피로강도, 횡 굴곡 등은 용접 후의 결함

정적강도의 경우 재료에 연성이 있어 파괴되기까지 소성 변형이 약간 있고 잔류 응력이 존재하여도 강도에는 영향이 적음

문제 246

다음 중 용접 후 잔류 응력을 제거하기 위한 열처리 방법으로 가장 적합한 것은?

1

담금질

2

노내 풀림법

3

실리코나이징

4

서브 제로 처리

정답 및 해설

잔류응력제거는 당연히 풀림

문제 247

응력 제거 열처리법 중에서 가장 잘 이용되고 있는 방법으로 제품 전체를 가열로 안에 넣고 적당한 온도에서 일정시간 유지한 다음 노내에서 서랭시켜 잔류 응력을 제거하는 데 연강류 제품을 노내에 출입 시키는 온도는 몇 도를 넘지 않아야 하는가?

1

100℃

2

300℃

3

500℃

4

700℃

정답 및 해설

노내 풀림에서 연강류 제품의 노내 가열 온도는 300℃를 넘어서는 안된다.

문제 248

용접부에 발생한 잔류 응력을 완화시키는 방법에 해당되지 않는 것은?

1

기계적 응력 완화법

2

저온 응력 완화법

3

피닝법

4

선상 가열법

정답 및 해설

잔류 응력 제거법에는 노내 풀림법, 국부 풀림법, 저온 응력 완화법, 기계적 응력 완화법, 피닝법 등이 있다.

문제 249

잔류 응력 완화법이 아닌 것은?

1

기계적 응력 완화법

2

도열법

3

저온 응력 완화법

4

응력 제거 풀림법

정답 및 해설

도열법

용접 열이 모재로 흡수되는 것을 막아 변형을 방지하는 방법

문제 250

가늘고 긴 망치로 용접 부위를 계속적으로 두들겨 줌으로써 비드 표면층에 성질 변화를 주어 용접부의 인장 잔류 응력을 완화시키는 방법은?

1

피닝법

2

역변형법

3

취성경감법

4

저온응력완화법

정답 및 해설

피닝법

특수 구면상의 선단을 갖는 해머로 용접부를 연속적으로 타격하여 용접 표면상에 소성 변형을 주어 발생한 잔류 응력을 감소시키는 방법

문제 251

피닝의 목적으로 가장 거리가 먼 것은?

1

수축 변형의 증가

2

잔류 응력의 완화

3

용접 변형의 방지

4

융착 금속의 균열 방지

정답 및 해설

피닝법

치핑 해머로 용접부를 연속적으로 타격하여 용접 표면상에 소성 변형을 주는 방법

잔류 응력을 완화하여 변형을 줄이고 용접 금속의 균열을 방지하는 효과가 있다.

문제 252

잔류 응력의 측정법 중 정성적 방법이 아닌 것은?

1

X선법

2

부식법

3

경도에 의한 방법

4

자기적 방법

정답 및 해설

부식법, 응력와니스법, 자기적방법, 경도에 의한 방법 등이 있다.

문제 253

잔류 응력 측정법의 분류에서 정량적 방법에 속하는 것은?

1

부식법

2

자기적 방법

3

응력 이완법

4

경도에 의한 방법

정답 및 해설

응력 이완법, X선 회절법 등

문제 254

용접부의 잔류 응력 측정 방법 중에서 응력 이완법에 대한 설명으로 옳은 것은?

1

초음파 탐상 실험 장치로 응력 측정을 한다.

2

와류 실험치로 응력 측정을 한다.

3

만능 인장 시험 장치로 응력 측정을 한다.

4

저항선 스트레인 게이지로 응력 측정을 한다.

정답 및 해설

잔류 응력 측정법

정성적 방법 - 부식법, 응력 와니스법, 자기적 방법

정량적 방법 - 응력 이완법, X선 회절법


스트레인 게이지는 응력 센서의 한 종류

문제 255

용접부에 하중을 걸어 소성 변형을 시킨 후 하중을 제거하면 잔류 응력이 감소되는 현상을 이용한 응력 제거 방법은?

1

기계적 응력 완화법

2

저온 응력 완화법

3

응력 제거 풀림법

4

국부 응력 제거법

정답 및 해설

기계적 응력 완화법

잔류 응력이 있는 제품에 하중을 주고 용접부에 약간의 소성 변형을 일으킨 다음 하중을 제거하는 잔류 응력 제거법

문제 256

용접선의 양측 너비 약 150mm를 정속으로 이동하는 가스 불꽃에 의하여 150~200℃로 가열한 다음 곧 수랭하여 주로 용접선 방향의 응력을 제거하는 방법은?

1

피닝법

2

기계적 응력 완화법

3

저온 응력 완화법

4

국부 풀림법

정답 및 해설

저온 응력 완화법은 용접선 방향의 응력 완화법임

문제 257

제품이 너무 크거나 노내에 넣을 수 없는 대형 용접 구조물은 노내 풀림을 할 수 없으므로 용접부 주위를 가열하여 잔류 응력을 제거하는 방법은?

1

저온 응력 완화법

2

기계적 응력 완화법

3

국부 응력 제거법

4

노내 응력 제거법

정답 및 해설

국부 응력 제거법

제품이 커 노내에 넣을 수 없을 때 현장 용접된 것으로 노내 풀림하지 못하는 경우 용접선 25mm의 범위 또는 판 두께 12배 이상의 범위를 가스 불꽃 등으로 노내 풀림과 같은 온도 및 시간을 유지한 다음 서랭한다.

문제 258

응력 제거 풀림 처리 시 발생하는 효과가 아닌 것은?

1

잔류 응력을 제거한다.

2

응력 부식에 대한 저항력이 증가한다.

3

충격 저항과 크리프 저항이 감소한다.

4

온도가 높고 시간이 길수록 수소 함량은 낮아진다.

정답 및 해설

응력 제거 풀림 처리의 효과

ⓐ 용접 잔류 응력 제거

ⓑ 치수 오차 방지

ⓒ 응력 부식에 대한 저항력 증대

ⓓ 열 영향부의 템퍼링 연화

ⓔ 용착 금속 중의 수소 제거에 의한 연성 증대

ⓕ 충격 저항 증대

ⓖ 크리프 강도 향상

ⓗ 석출 경우 강도 증대

문제 259

용접 후 열처리(PWHT) 중 응력 제거 열처리의 목적과 가장 관계가 없는 것은?

1

응력 부식 균열 저항성의 증가

2

응력 변형을 방지

3

용접 열 영향부의 완화

4

용접부의 잔류 응력 완화

정답 및 해설

응력 제거의 목적은 응력을 완화 및 제거하는 것

응력 변형을 방지하는 것은 아님

문제 260

용접 잔류 응력의 완화법인 응력 제거 풀림에서 적정온도는 625 ± 25℃ (탄소강)를 유지한다. 이때 유지 시간은 판 두께 25mm에 대하여 약 몇시간이 적당한가?

1

30분

2

1시간

3

2시간 30분

4

3시간

정답 및 해설

판 두께 25mm 인 압연 강재, 용접 구조용 압연 강재, 일반 구조용 압연 강재, 탄소강의 경우 625℃에서 약 1시간 정도 노내 풀림을 유지하며 600℃ 부터는 10℃ 내려갈 때마다 20분씩 길게 소요되도록 한다.

문제 261

구조물 용접에서 용접선이 만나는 곳 또는 교차하는 곳에 응력 집중을 방지하기 위해 만들어주는 부채꼴 오목부를 무엇이라 하는가?

1

스캘럽

2

포지셔너

3

매니퓰레이터

4

원뿔

정답 및 해설

스캘럽

용접선이 교차되는 것을 피하기 위해 교차부의 부재를 부채꼴로 도려낸 부분

문제 262

용접 전후의 변형 및 잔류 응력을 경감시키는 방법이 아닌 것은?

1

억제법

2

도열법

3

역변형법

4

롤러에 거는 법

정답 및 해설

용접부의 변형 및 잔류 응력을 제거하는 응력 제거 방법 : 노내풀림법, 국부풀림법, 저온 응력 완화법, 기계적 응력 완화법, 피닝법 등


용접 작업 전 변형 방지법 : 억제법, 역변형법


용접 시공에 의한 방법 : 대칭법, 후퇴법, 교호법, 비석법


모재로의 입열을 막는 방법 : 도열법


롤러에 거는 방법은 변형 교정법임

문제 263

용접 전 길이를 적당한 구간으로 구분한 후 각 구간을 한 칸씩 건너뛰어서 용접한 후 다시금 비어있는 곳을 차례로 용접하는 방법으로 잔류 응력이 가장 적은 용착법은?

1

후퇴법

2

대칭법

3

비석법

4

교호법

정답 및 해설

비석법은 스킵법이라고도 하며

용접 비드 배치법으로 잔류 응력이나 변형이 적게 발생되도록 하는 용착법이며 용접선이 긴 경우에 적합하다.

문제 264

다음 중 산소에 의해 발생할 수 있는 가장 큰 용접 결합은?

1

은점

2

헤어 크랙

3

기공

4

슬래그

정답 및 해설

탄소강 중에 산소가 함유되면 페라이트 중에 고용되는 것 외에 FeO, MnO, SiO₂ 등의 산화물로 존재하여 기계적 성질을 저하시키고 적열 취성 또는 수소와 함께 기공의 원인이 된다.

문제 265

용접 결함 중 기공의 발생 원인으로 틀린 것은?

1

용접 이음부가 서랭할 경우

2

아크 분위기 속에 수소가 많을 경우

3

아크 분위기 속에 일산화탄소가 많을 경우

4

이음부에 기름, 페인트 등 이물질이 있을 경우

정답 및 해설

기공 발생 원인

ⓐ 아크 분위기 속에 수소가 많을 경우

ⓑ 아크 분위기 속에 일산화탄소가 많을 경우

ⓒ 이음부에 이물질이 있을 경우

ⓓ 용접부가 급랭될 경우

ⓔ 아크 길이와 전류가 부적당할 때

ⓕ 용접봉에 습기가 있을 때

ⓖ 모재 속에 황이 많을 때

문제 266

용접 결함 중 언더컷의 발생 원인 중 틀린 것은?

1

전류가 너무 높을 때

2

아크 길이가 너무 길 때

3

용접 속도가 너무 늦을 때

4

용접봉 선택 불량

정답 및 해설

언더컷 발생 원인

ⓐ 전류가 높을 때

ⓑ 아크 길이가 너무 길 때

ⓒ 용접 속도가 너무 빠를 때

ⓓ 운봉이 잘못되었을 때

ⓔ 용접봉 취급의 부적당

문제 267

용접 결함의 종류에 따른 원인과 대책이 바르게 묶인 것은?

1

기공 : 용착부가 급랭되었을 때 - 예열 및 후열을 한다.

2

슬래그 섞임 : 운봉 속도가 빠를 때 - 운봉에 주의한다.

3

용입 불량 : 용접 전류가 높을 때 - 전류를 약하게 한다.

4

언더컷 : 용접 전류가 낮을 때 - 전류를 높게 한다.

정답 및 해설

슬래그 섞임 : 운봉 속도가 빠를 때 - 운봉 속도를 조절한다.

용입 불량 : 용접 전류가 낮을 때 - 전류를 적당히 높인다.

언더컷 : 용접 전류가 높을 때 - 낮은 전류를 사용한다.

문제 268

용접 금속에 수소가 침입하여 발생하는 것이 아닌 것은?

1

은점

2

언더컷

3

헤어크랙

4

비드 밑 균열

정답 및 해설

용접 금속에서 수소의 영향으로 인한 균열에는 비드 밑 균열, 은점, 수소 취성, 미세 균열, 선상 조직, 헤어 크랙 등이 있다.

문제 269

용접 균열에 관한 설명으로 틀린 것은?

1

저탄소강에 비해 고탄소강에서 잘 발생된다.

2

저수소계 용접봉을 사용하면 감소한다.

3

소재의 인장강도가 클수록 쉽게 발생한다.

4

판 두께가 얇아질수록 증가한다.

정답 및 해설

판 두께가 두꺼울수록 급랭에 의해 균열이 잘 발생된다.

문제 270

다음 중 균열이 가장 많이 발생할 수 있는 용접 이음은?

1

십자 이음

2

응력 제거 풀림

3

피닝법

4

냉각법

정답 및 해설

용접 이음 부분이 많을수록 열의 냉각이 빨라 균열이 생기기 쉽다.

문제 271

다음 중 균열의 원인이 아닌 것은?

1

용접부에 수소가 많을 때

2

낮은 전류, 과대 속도

3

C,P,S의 함량이 많을 때

4

모재의 이방성

정답 및 해설

균열 발생 원인

ⓐ 모재의 이방성

ⓑ 이음의 급랭 수축

ⓒ 용접부에 수소가 많을 때

ⓓ 전류가 높고 용접속도가 빠를 때

ⓔ C,P,S의 함량이 많을 때

ⓕ 용접부에 기공이 많을 때

문제 272

용접 균열의 발생 원인이 아닌 것은?

1

수소에 의한 균열

2

탈산에 의한 균열

3

변태에 의한 균열

4

노치에 의한 균열

정답 및 해설

용접 균열의 원인

ⓐ 인성이 극히 작을 때

ⓑ 수소와 황 등이 존재할 때

ⓒ 언더컷 같은 결함이 존재할 때

ⓓ 노치와 변태에 의한 균열

문제 273

용접부의 고온 균열 원인으로 가장 적합한 것은?

1

낮은 탄소 함유량

2

응고 조직의 미세화

3

모재에 유황 성분이 과다 함유

4

결정입자 내의 금속 간 화합물

정답 및 해설

적열 취성이 원인임

문제 274

용접 비드의 끝에서 발생하는 고온 균열로서 냉각 속도가 지나치게 빠른 경우에 발생하는 균열은?

1

종 균열

2

횡 균열

3

호상 균열

4

크레이터 균열

정답 및 해설

크레이터 균열은 용접 비드의 끝에서 발생하는 고온 균열로 고장력강이나 합금 원소가 많은 강에서 볼 수 있다.

문제 275

저온 균열의 발생에 관한 내용으로 옳은 것은?

1

용융 금속의 응고 직후에 일어난다.

2

오스테나이트계 스테인리스강에서 자주 발생한다.

3

용접 금속이 약 300℃ 이하로 냉각되었을 때 발생한다.

4

입계가 충분히 고상화되지 못한 상태에서 응력이 작용하여 발생한다.

정답 및 해설

저온 균열은 300℃ 이하에서 많이 발생되는데 용접부에 잔류하는 수소가 주요 원인이며 루트균열, 비드밑균열, 지단 균열, 횡 균열 등이 있다.

문제 276

용접부에서 발생하는 저온 균열과 직접적인 관계가 없는 것은?

1

열 영향부의 경화 현상

2

용접 잔류 응력의 존재

3

용착 금속에 함유된 수소

4

합금의 응고 시에 발생하는 편석

문제 277

용접 균열은 고온 균열과 저온 균열로 구분된다. 크레이터 균열과 비드 밑 균열에 대하여 옳게 나타낸 것은?

1

크레이터 균열 - 고온 균열

비드 밑 균열 - 저온 균열

2

크레이터 균열 - 저온균열

비드 밑 균열 - 저온 균열

3

크레이터 균열 - 저온 균열

비드 밑 균열 - 고온 균열

4

크레이터 균열 - 고온 균열

비드 밑 균열 - 저온 균열

문제 278

다음 균열 중 모재의 열팽창 및 수축에 의한 비틀림이 주 원인이며, 필릿 용접 이음부의 루트 부분에 생기는 균열은?

1

힐 균열

2

설퍼 균열

3

크레이터 균열

4

라미네이션 균열

정답 및 해설

힐균열

필릿 용접 이음부의 루트 부분에 발생하는 저온 균열로 모재의 열팽창 및 수축에 의한 비틀림이 원인이다.

문제 279

루트 균열에 대한 설명으로 거리가 먼 것은?

1

루트 균열의 원인은 열 영향부 조직의 경화성이다.

2

맞대기 용접 이음의 가접에서 발생하기 쉬우며 가로 균열의 일종이다.

3

루트 균열을 방지하기 위해 건조된 용접봉을 사용한다.

4

방지책으로는 수소량이 적고 건조된 용접봉을 사용한다.

정답 및 해설

루트 균열은 맞대기 용접 이음의 가접 또는 첫 층에서 루트 근방의 열 영향부에서 발생하여 점차 비드 속으로 들어가는 균열로 저온 균열에서 가장 주의해야 하며 비드 속으로 점차 성장하면서 며칠 동안 진행되기도 한다.

문제 280

용착 금속 내부에 균열이 발생되었을 때 방사선 투과 검사 필름에 나타나는 것은?

1

검은 반점

2

날카로운 검은 선

3

흰색

4

검출이 안됨

정답 및 해설

방사선 투과 검사 결과 필름상에 균열은

그 파면이 투과 방향과 거의 평행할 때는

날카로운 검은 선으로 밝게 보이나 직각일 때에는 거의 알 수 없다.

문제 281

저온 균열을 방지하기 위한 대책으로 틀린 것은?

1

용접부의 탄소 당량을 높인다.

2

냉각 가속도를 될수록 느리게 한다.

3

저수소계 용접봉을 사용한다.

4

용접봉의 건조를 충분히 한다.

정답 및 해설

저온 균열은 보통 수소에 의한 지연 균열로 열 영향부의 결정립 내 및 입계에서 주로 발생하여 진행되며 탄소화는 관계가 없다.

문제 282

다음 중 슬래그 섞임이 있을 때의 원인으로 맞는 것은?

1

운봉속도는 빠르고 전류가 낮을 때

2

용착부의 급랭

3

아크 길이, 전류의 부적당

4

모재 속에 S이 많을 때

정답 및 해설

슬래그 섞임의 원인

ⓐ 슬래그 제거 불완전

ⓑ 운봉속도가 빠를 때

ⓒ 전류 과소, 운봉 조작이 불완전할 때

문제 283

용접의 시점과 끝나는 부분에 용입 불량이나 각종 결함을 방지하기 위해 주로 사용되는 것은?

1

엔드탭

2

포지셔너

3

회전지그

4

고정지그

정답 및 해설

엔드탭 : 용접 결함이 발생하기 쉬운 용접 비드의 시작과 끝에 부착하는 강판으로 수동 35mm, 반자동 40mm, 자동 70mm 이고 엔드탭을 사용하는 경우 용접 길이를 모두 인정한다.

문제 284

엔드탭에 대한 설명으로 틀린 것은?

1

모재를 구속시키는 역할도 한다.

2

모재와 다른 재질을 사용해야 한다.

3

용접이 불량해지는 것을 방지한다.

4

피복 아크 용접 시 엔드탭 길이는 약 30mm 정도로 한다.

정답 및 해설

모재와 같은 재질을 사용해야 한다.

문제 285

용접 시점이나 종점 부근의 결함을 줄이는 설계 방법으로 가장 거리가 먼 것은?

1

주 부재와 2차 부재를 전둘레 용접하는 경우 틈새를 10mm 정도로 한다.

2

용접부의 끝단에 돌출부를 주어 용접한 후에 엔드탭은 제거한다.

3

양면에서 용접 후 다리 길이 끝에 응력이 집중되지 않게 라운딩을 준다.

4

엔드탭을 붙이지 않고 한 면에 V형 홈으로 만들어 용접 후 라운딩 한다.

정답 및 해설

용접 시점이나 종점 부근의 결함을 줄이는 설계 방법은 용접부의 끝단에 돌출부를 주어 용접한 후 엔드탭을 제거하거나 한 면에 V형 홈으로 만들어 용접 후 라운딩한다.

문제 286

탱크 등 밀폐 용기 속에서 용접 작업을 할 때 주의 사항으로 적합하지 않은 것은?

1

환기에 주의한다.

2

감시원을 배치하여 사고의 발생에 대처한다.

3

유해 가스 및 폭발 가스 발생을 확인한다.

4

위험하므로 혼자서 용접하도록 한다.

정답 및 해설

밀폐 용기 속에서 용접 작업을 할 때는 반드시 감시원 1인 이상을 배치하여 사고를 예방하고 사고 발생 시 즉시 조치를 할 수 있도록 한다.

문제 287

다음 중 용접에 관한 안전사항으로 틀린 것은?

1

TIG 용접 시 차광렌즈는 12~13번을 사용한다.

2

MIG 용접 시 피복 아크 용접보다 1m가 넘는 거리에서도 공기중의 산소를 오존(O₃)으로 바꿀 수 있다.

3

전류가 인체에 미치는 영향에서 50mA는 위험을 수반하지 않는다.

4

아크로 인한 염증을 일으켰을 경우 붕산수(2% 수용액)로 눈을 닦는다.

정답 및 해설

1mA : 전기를 약간 느낄 정도

5mA : 상당한 고통

10mA : 견디기 어려울 정도의 고통

20mA : 심한 고통과 강한 근육 수축

50mA : 상당히 위험한 상태

100mA : 치명적인 결과

문제 288

아크 용접 보호구가 아닌 것은?

1

핸드 실드

2

용접용 장갑

3

앞치마

4

치핑해머

정답 및 해설

치핑해머는 작업용 공구이다.

문제 289

아크 용접을 할 때 작업자에게 가장 위험한 부분은?

1

배전관

2

용접봉 홀더 노출부

3

용접기

4

케이블

정답 및 해설

용접 작업 중 용접봉 홀더의 노출부가 있으면 작업자가 감전될 수 있다.

문제 290

KS C 9607에 규정된 용접봉 홀더 종류 중 손잡이 및 전체 부분을 절연하여 안전 홀더라고 하는 것은 어떤 형인가?

1

A형

2

B형

3

C형

4

S형

정답 및 해설

A형 : 전체가 완전 절연

B형 : 손잡이만 절연

문제 291

피복 아크 용접 시 안전 홀더를 사용하는 이유로 옳은 것은?

1

고무장갑 대용

2

유해 가스 중독 방지

3

용접 작업 중 전격 예방

4

자외선과 적외선 차단

정답 및 해설

용접 작업중이나 휴식 시간에도 전격 예방을 위해 노출부가 절연되어 있는 안전 홀더를 사용한다.

문제 292

다음 중 전격 위험성이 가장 적은 것은?

1

젖은 몸에 홀더 등이 닿았을 때

2

땀을 흘리면서 전기 용접을 할 때

3

무부하 전압이 낮은 용접기를 사용할 때

4

케이블 피복이 파괴되어 절연이 나쁠 때

정답 및 해설

전격 위험은 무부하 전압이 높은 교류가 더 크다.

문제 293

다음 중 용접 작업에서 전격 방지책으로 틀린 것은?

1

무부하 전압이 높은 용접기를 사용한다.

2

작업을 중단하거나 완료 시 전원을 차단한다.

3

안전 홀더 및 완전 절연된 보호구를 착용한다.

4

습기 찬 작업복 및 장갑 등을 착용하지 않는다.

정답 및 해설

무부하 전압이 낮은 용접기를 사용한다.

문제 294

핸드 실드 차광 유리의 규격에서 100 ~300 A 미만의 아크 용접을 할 때 가장 적합한 차광도 번호는?

1

1~2

2

5~6

3

7~9

4

10~12

정답 및 해설

차광도 번호 - 용접 전류 (A) - 용접봉 지름

8 - 45~75 - 1.2~2.0

9 - 75~130 - 1.6~2.6

10 - 100~200 - 2.6~3.2

11 - 150~250 - 3.2~4.0

12 - 200~300 - 4.0~6.4

13 - 300~400 - 6.4~9.0

14 - 400 이상 - 9.0~9.6

문제 295

가스 용접에 쓰이는 토치의 취급상 주의사항으로 틀린 것은?

1

팁을 모래나 먼지 위에 놓지 말 것

2

토치를 함부로 분해하지 말 것

3

토치에 기름, 그리스 등을 바를 것

4

팁을 바꿀 때에는 반드시 양쪽 밸브를 잘 닫고 할 것

정답 및 해설

팁 및 토리를 작업장 바닥이나 흙 속에 방치하지 않는다.

점화되어 있는 토치를 아무 곳에나 방치하지 않는다.

토치를 망치 등 다른 용도로 사용하지 않는다.

팁 과열 시 아세틸렌 밸브를 닫고 산소 밸브만 약간 열어 물속에 냉각시킨다.

팁을 바꿀 때에는 반드시 양쪽 밸브를 모두 닫은 다음 행한다.

작업 중 발생하기 쉬운 역류, 역화, 인화에 항상 주의해야 한다.

문제 296

가스 용접 시 사용하는 가스 집중 장치는 화기를 사용하는 설비로부터 얼마의 간격을 유지하여야 하는가?

1

약 5m 이상

2

약 4m 이상

3

약 3m 이상

4

약 2m 이상

정답 및 해설

5m 이상 떨어진 곳에 설치해야 한다.

문제 297

TIG 용접 시 안전사항에 대한 설명으로 틀린 것은?

1

용접기 덮개를 벗기는 경우 반드시 스위치를 켜고 작업한다.

2

제어 장치 및 토치 등 전기 계통의 절연 상태를 항상 점검해야 한다.

3

전원과 제어 장치의 접지 단자는 반드시 지면과 접지되도록 한다.

4

케이블 연결부와 단자의 연결 상태가 느슨해졌는지 확인하여 조치한다.

정답 및 해설

용접기 덮개를 벗기는 경우 반드시 전원 스위치를 끄고 작업해야 감전을 예방할 수 있다.

문제 298

아크 빛으로 인해 눈에 급성 염증 증상이 발생하였을 때 우선 조치하여야 할 사항으로 옳은 것은?

1

온수로 씻은 후 작업한다.

2

소금물로 씻은 후 작업한다.

3

냉습포를 눈 위에 얹고 안정을 취한다.

4

심각한 사안이 아니므로 계속 작업한다.

정답 및 해설

차가운거 대라

문제 299

산소 및 아세틸렌 용기 취급에 대한 설명으로 옳은 것은?

1

산소 병은 60℃ 이하, 아세틸렌 병은 30℃ 이하의 온도에서 보관한다.

2

아세틸렌 병은 눕혀서 운반하되 운반 도중 충격을 주어서는 안된다.

3

아세틸렌 충전구가 동결되었을 때는 50℃ 이상의 온수로 녹여야 한다.

4

산소병 보관 장소에 가연성 가스를 혼합하여 보관해서는 안되며 누설 시험 시에는 비눗물을 사용한다.

정답 및 해설

산소 병, 아세틸렌 병 모두 항상 40℃ 이하의 온도에서 보관, 아세틸렌 병은 반드시 세워서 보관 및 운반해야 하고 아세틸렌 충전구가 동결되었을 때는 40℃ 이상의 온수로 녹여야 한다.

문제 300

아세틸렌 용접 장치의 안전에 관한 것 중 틀린 것은?

1

출입구의 문은 두께 1.5mm 이상의 철판이나 그 이상의 강도를 가진 구조로 해야한다.

2

발생기실은 화기를 사용하는 설비로부터 1.5m를 초과하는 장소에 설치하여야 한다.

3

옥외에 발생기실을 설치할 경우 그 개구부는 다른 건축물로부터 1.5m를 초과하는 장소에 설치하여야 한다.

4

용접 작업 시 게이지 압력이 127kPa을 초과하는 압력의 아세틸렌을 발생시켜 사용해서는 안된다.

정답 및 해설

화기를 사용하는 설비로부터 3m를 초과하는 장소에 설치해야한다.

1.5m 는 너무 가깝다.

문제 301

CO₂ 가스 취급 시 유의 사항으로 틀린 것은?

1

용기 밸브를 열 때에는 반드시 압력계의 정면에 서서 용기 밸브를 연다.

2

용기 밸브를 열기 전에 조정 핸들을 반드시 되돌려 놓아 주어 가스가 급격히 흘러들어가지 않도록 한다.

3

사고 발생 즉시 밸브를 잠가 가스 누출을 막을 수 있도록 밸브를 잠그는 핸들과 공구를 항상 주위에 준비한다.

4

고압 가스 저장 또는 취급 장소에서 화기를 사용해서는 안된다.

정답 및 해설

용기 밸브를 열 때에는 반드시 압력계의 정면을 피해 서서히 용기 밸브를 연다. 정면에서 열다가 터지면 뒤진다.

문제 302

CO₂ 가스 아크 용접 시 이산화탄소의 농도가 3~4%이면 일반적으로 인체에는 어떤 현상이 일어나는가?

1

두통, 뇌빈혈을 일으킨다.

2

위험 상태가 된다.

3

치사량이 된다.

4

아무렇지도 않다.

정답 및 해설

3~4% : 두통, 뇌빈형

15% 이상 : 위험 상태

30% 이상 : 극히 위험 상태

문제 303

공기 중의 탄산가스의 농도가 몇 %이면 중독 사망을 일으키는가?

1

30%

2

35%

3

25%

4

20%

문제 304

밀폐된 장소 또는 환기가 극히 불량한 좁은 장소에서 행하는 용접 작업에 대해서는 다음 내용에 대한 특별 안전 보건 교육을 실시한다. 이 중 틀린 것은?

1

작업 순서, 작업 자세 및 수칙에 관한 사항

2

용접 흄, 가스 및 유해광선 등의 유해성에 관한 사항

3

환기 설비 및 응급처치에 관한 사항

4

관련 MSDS에 관한 사항

정답 및 해설

2,3,4번 외에 작업순서, 작업방법 및 수칙에 관한 사항, 작업환경 점검 및 기타 안전 보건상의 조치 등이 있다.

문제 305

아크전압이 40V, 아크전류가 200A, 용접속도가 20cm/min으로 피복아크용접을 할 경우 발생하는 전기에너지는?

1

400J/cm

2

2400J/cm

3

24000J/cm

4

160000J/cm

정답 및 해설

E = 아크전압, I = 아크전류, V = 용접속도


H = 60EI / V

즉, 60x40x200 / 20 = 24000J/cm

문제 306

가스실드계의 대표적인 용접봉으로 피복이 얇고 슬래그가 적어 좁은 홈의 용접이나 수직 상진, 하진 및 위보기 용접에서 우수한 작업성을 가진 용접봉은?

1

E4301

2

E4311

3

E4316

4

E4324

정답 및 해설

E4301 일미나이트계 : 우리나라에서 가장 많이 사용, 기계적 성질 우수


E4311 고셀룰로오스계 : 가스실드식, 피복 얇음, 용입 깊음, 수직 하진 용이


E4313 고산화티탄계 : 아크 안정, 스패터 적음, 비드 예쁨, 전 자세(위보기) 우수


E4316 저수소계 : 내균열성 최고, 연성/인성 우수, 흡습 주의 (건조 필수)


E4327 철분산화티탄 : 철분 함유, 작업 능률 최고, 아래보기 전용

문제 307

2차 무부하전압이 80V, 아크전압이 30V, 아크전류 250V, 내부 손실이 2.5kW라 할 때 역률은?

1

40%

2

50%

3

60%

4

80%

정답 및 해설

역률 = 소비전력 x 100 / 전원입력

= 아크전력 + 내부손실 x 100 / 2차 무부하전압 x 정격 2차 전류

= (30V*250A) + 2500W x 100 / 80V * 250A

= 10,000W x 100 / 20,000W = 50%

문제 308

수랭 동판으로 용접 모재의 양측면을 둘러싸고 그 안에 탄산가스를 불어넣어 보호가스에 복합 와이어를 공급하여 와이어 끝과 모재 간에 아크를 발생시켜 용접하는 방법은?

1

탄산가스 아크용접

2

플라스마 아크용접

3

플럭스 코어드 아크용접

4

일렉트로 가스아크용접

정답 및 해설

일렉트로 가스 아크 용접(EGW)

- 수랭 동판

- 상향 진행

- 보호 가스

- 복합와이어 공급


탄산가스 아크 용접

일반적인 CO₂ 용접

탄산가스 사용


플라스마 아크 용접

핀치 효과 이용

고온의 플라스마 제트 분사


플럭스 코어드 아크 용접

와이어 내부에 플럭스가 충전된 와이어를 사용하는 방식

but EGW처럼 수랭 동판 설비를 필수로 하지는 않음

문제 309

스크레이퍼 작업의 목적으로 옳은 것은?

1

기계가공 전 표면을 마무리하는 작업이다.

2

열처리 경화된 강철을 정밀하게 다듬질하는 작업이다.

3

기계가공된 면을 더욱 정밀하게 다듬질하는 작업이다.

4

기계가공이 어려운 불규칙한 형상을 다듬질하는 작업이다.

정답 및 해설

스크레이퍼 작업은 기계가공된 면을 더욱 정밀하게 다듬질하는 작업임


1,2,4번 보기는 기계가공 전을 이야기하는 중

문제 310

다음 중 드릴링 머신의 기본작업이 아닌 것은?

1

태핑

2

슬로팅

3

카운터 보링

4

스폿 페이싱

정답 및 해설

드릴링 머신의 기본작업

- 드릴링

- 태핑

- 리밍

- 보링

- 카운터 보링

- 스폿 페이싱

- 카운터 싱킹

문제 311

다음 중 충격과 진동을 완화시켜 주는 플렉시블 커플링이 아닌 것은?

1

고무 커플링

2

체인 커플링

3

기어 커플링

4

플랜지 커플링

정답 및 해설

플렉시블 커플링

- 고무 커플링

- 기어 커플링

- 체인 커플링

문제 312

베어링의 열박음 시 주의사항이 아닌 것은?

1

깨끗한 광유에 베어링을 넣고 90~120℃로 가열한다.

2

축과 베어링 사이에 틈새가 발생하면 널링작업 후 억지 끼워맞춤을 한다.

3

베어링 가열온도는 경도 저하 방지를 위해 120℃를 초과해서는 안된다.

4

베어링 냉각 시 틈이 있을 경우 지그를 사용하여 축 방향에 베어링을 밀어 고정한다.

정답 및 해설

널링작업은 손잡이 등의 미끄럼 방지를 위해 표면에 요철을 만드는 가공법임

축과 베어링 사이에 틈새(헐거움)가 발생했을 때 널링을 하여 강제로 끼워맞추는 방식은 정밀도를 크게 떨어뜨리고, 베어링의 수명을 단축시키며 진동 및 소음의 원인이 됨

문제 313

전동기 베어링 부분에서 발열이 발생하는 주요 원인이 아닌 것은?

1

벨트의 장력 과대

2

베어링의 조립 불량

3

커플링 중심내기 불량

4

전동기 입력전압의 변동

정답 및 해설

전동기 베어링부 발열 원인

- 윤활제의 부족, 과부족에 의해 윤활이 불량

- 베어링 조립이 불량

- 체인, 벨트 등이 지나치게 팽팽

- 커플링의 중심내기 불량이나 적정 틈새가 없어 스러스트(추력)를 받음

문제 314

원심형 통풍기 중 전향 베인으로 풍량 변화에 풍압변화가 적고 풍량이 증가하면 동력이 증가하는 통풍기는?

1

터보 통풍기

2

용적식 통풍기

3

시로코 통풍기

4

플레이트 통풍기

정답 및 해설

터보 통풍기 : 후향 베인

플레이트 통풍기 : 경향 베인

문제 315

다음 보기에서 설명하는 밸브는?


보기

- 밸브 박스가 구형으로 만들어져 있다.

- 구조상 유로가 S형이고, 유체의 저항이 크고 압력강하가 큰 단점이 있다.

- 전개까지의 밸브 리프트가 적어 개폐가 빠르고, 구조가 간단하다.

1

체크밸브

2

글로브밸브

3

플러그밸브

4

버터플라이밸브

정답 및 해설

1. 체크밸브 유체를 한쪽 방향으로만 흐르게 하고 역류를 방지하는 밸브

3. 플러그밸브 원추형 플러그를 회전시켜 개폐하며, 주로 90도 회전 방식으로 작동

4. 버터플라이밸브 원판(디스크)이 회전하며 개폐하는 방식으로, 구조가 콤팩트하고 대구경 배관에 유리

문제 316

100m 높이에 유량 240L/min으로 물을 보내고자 할 때 사용되는 펌프의 필요한 동력은 약 몇 kW 인가? (단, 물의 비중량은 1000kg/m³이다)

1

1.8

2

3.9

3

4.8

4

7.6

정답 및 해설

축동력 [kW] = γQH / 1000x60

= 1000x2.4x100 / 1000x60 = 4

문제 317

펌프 축의 밀봉장치로 봉수가 공급되는 것으로 맞는 것은?

1

밸러스 홀

2

스터핑 박스

3

금속 개스킷

4

케이싱 웨어링

정답 및 해설

스터핑 박스(Stuffing Box) : 이 내부 공간에 그랜드 패킹(Gland Packing)을 채워 밀봉합니다. 이때 마찰열을 식히고 밀봉 효과를 높이기 위해 외부에서 공급하는 물을 봉수(Sealing Water)라고 합니다.

문제 318

합성고무와 합성수지 및 금속 클로이드 등을 주성분으로 한 액상 개스킷의 사용방법으로 옳지 않은 것은?

1

얇고 균일하게 칠한다.

2

바른 직후 접합해도 관계없다.

3

사용온도 범위는 0~30℃까지 이다.

4

접합면의 수분, 기름, 기타 오물을 제거한다.

정답 및 해설

사용온도 범위는 40~400℃

문제 319

열 박음을 위해 베어링을 가열 유조에 넣고 가열할 때 몇℃이상에서 베어링의 경도가 저하 되는가?

1

130℃

2

180℃

3

210℃

4

280℃

정답 및 해설

보통 베어링은 100℃ 이하로 가열하여 조립하며 130℃ 이상 시 베어링이 변형이 갈 수 있어 주의가 필요

문제 320

유체의 역류를 방지하는 것으로 역류할 때에 밸브체가 자중과 유체 압력에 의해 자동적으로 닫히는 것은?

1

코크 체크 밸브

2

흡입형 체크 밸브

3

리프트 체크 밸브

4

스프링 부하형 체크 밸브

정답 및 해설

유체의 역류방지를 위한 체크밸브에는 리프형과 스윙형이있다


리프트 체크밸브 - 역류 할 때 자중과 유체압력에 의해 자동적으로 닫히는 밸브


스윙 체크밸브 - 역류 할 때 밸브체가 힌지 핀에 의해 지지되어 닫히는 밸브



문제 321

너트의 풀림 방지용으로 사용되는 와셔로 적절하지 않은 것은?

1

사각 와셔

2

스프링 와셔

3

이붙이 와셔

4

혀붙이 와셔

정답 및 해설

사각 와셔는 접촉면을 넓히는데 사용함

문제 322

축이음의 종류에서 두 축의 관계 위치에 따라 종류를 연결한 것 중 관련이 없는 것은?

1

플렉시블 커플링 : 2개의 축이 서로 교차되는 것

2

그리드 플렉시블 커플링 : 경강선으로 된 그리드의 탄성을 이용한 것

3

유니버설 조인트 이음 : 2개의 축이 어느 각도를 가지고 교차되는 것

4

올덤 커플링 축 이음 : 2개의 축이평행이고, 축선이 어긋나 있는 것

정답 및 해설

플랙시블커플링-두축의 중심선 일치가 어렵고, 충격과 진동을 완화시켜줄 때 사용

문제 323

용적형 회전펌프로서 대유량의 기름을 수송하는데 적당하고 비교적 고장이 적고 보수가 용이한 것은?

1

수격 펌프

2

축류 펌프

3

베인 펌프

4

벌류트 펌프

문제 324

기어 전동장치에 대한 설명으로 틀린 것은?

1

큰 동력을 일정한 속도비로 전달할 수 있다.

2

소형이면서 높은 효율로 큰 회전력을 전달할 수 있다.

3

서로 맞물려 있는 한 쌍의 기어에서 잇수가 많은 것을 피니언이라 한다.

4

연속적인 이의 물림에 의하여 동력을 전달하는 기계요소를 기어라 한다.

정답 및 해설

피니언이란 기어에서 작은쪽 기어를 말합니다.

문제 325

다음 중 축의 고장원인으로 볼 수 없는 것은?

1

축의 재질불량

2

원동기의 회전불량

3

휘어진 축 사용으로 진동발생

4

풀리, 베어링 등의 끼워맞춤 불량

정답 및 해설

원동기와는 상관없다.

문제 326

원심펌프 스터핑 박스의 봉수 압력에 대한 설명으로 옳은 것은? (단, 단위는 kgf/cm² 이다.)

1

흡입 압력보다 0.5 ~ 1 정도 높게 한다.

2

토출 압력보다 0.5 ~ 1.5 정도 낮게 한다.

3

흡입 압력보다 1.5 ~ 2 정도 높게 한다.

4

토출 압력보다 1 ~ 2 정도 낮게 한다.

정답 및 해설

스터핑박스가 뭘 박스로 씌워가지고 머 어떻게 보호해주는 놈인데

토출은 이미 나간거니 무시하고

흡입만 고려하셈

흡입이 0.5~1 정도 높게하는건 1보다 작은데 보호해주는 느낌이 없음

3번이 맞을 듯~한 느낌으로 푸셈

문제 327

펌프의 흡입 양정이 높거나 흐름속도가 국부적으로 빠른부분에서 압력 저하로 유체가 증발하는 현상은?

1

서징 현상

2

수격 현상

3

압력상승 현상

4

캐비테이션 현상

정답 및 해설

서징 : 과도적으로 상승한 유량, 압력, 회전속도가 주기적으로 변동해 기기에 진동을 일으키는 현상

수격 : 관로에 유속의 급격환 변화 및 정전에 의한 펌프의 동력이 급격히 차단될 때 과내 압력이 상승 또는 하강하는 현상


캐비테이션=공동현상

문제 328

정적 실(seal)로 O-링을 사용할 경우 장점이 아닌 것은?

1

설치 공간이 작다

2

실(seal) 효과가 매우 크다.

3

저압이 작용되는 곳에 좋다.

4

접촉 면적이 작아 마찰이 적다.

정답 및 해설

저압에 좋은거 어따 써먹노
